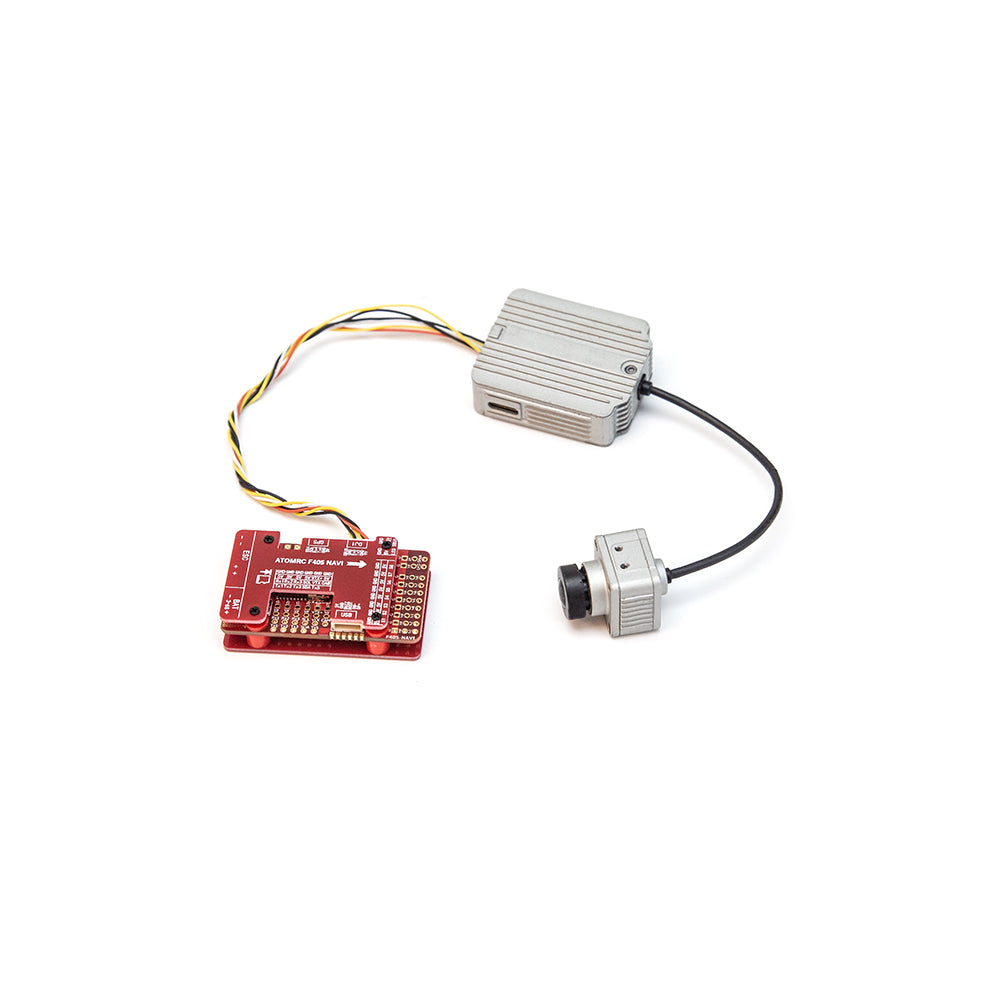

  • ATOMRC F405 NAVI Flight Controller connected to aluminum module and wired sensor camera unit

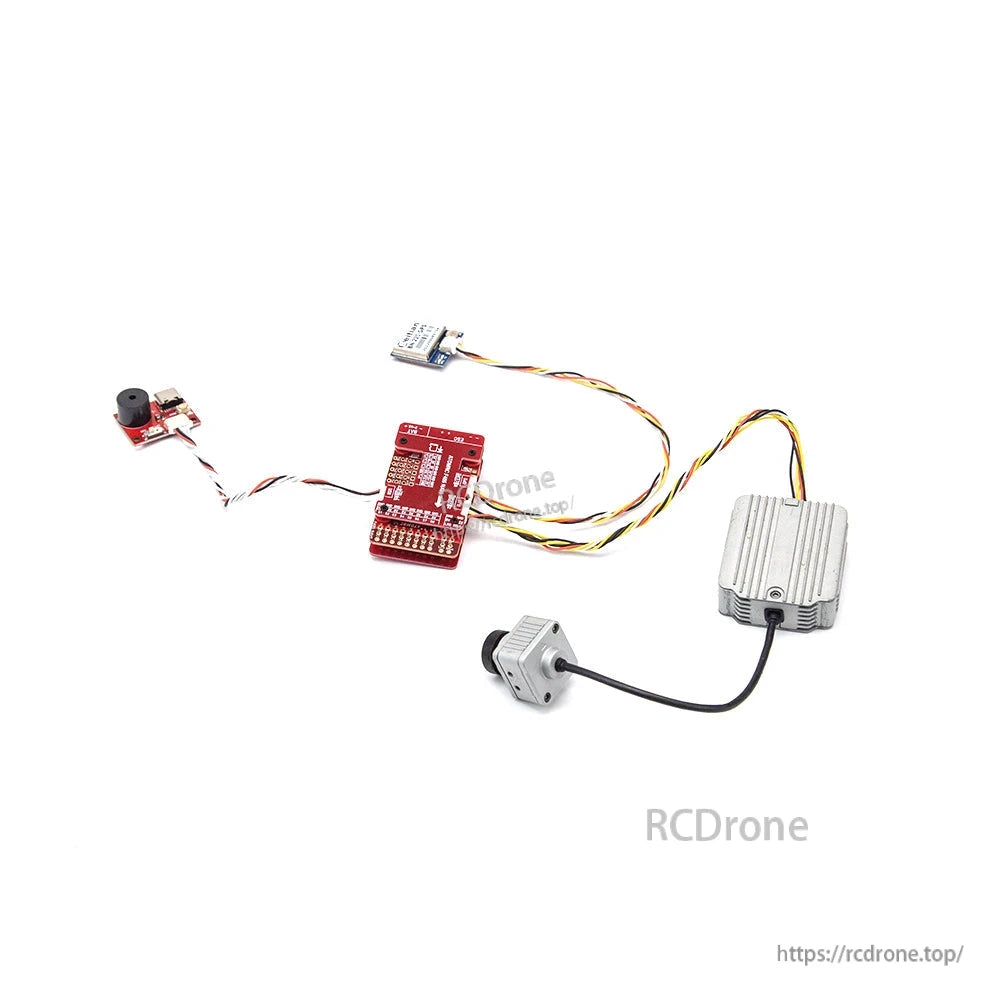

  • ATOMRC F405 NAVI flight controller complete wiring layout with camera module and aluminum case component

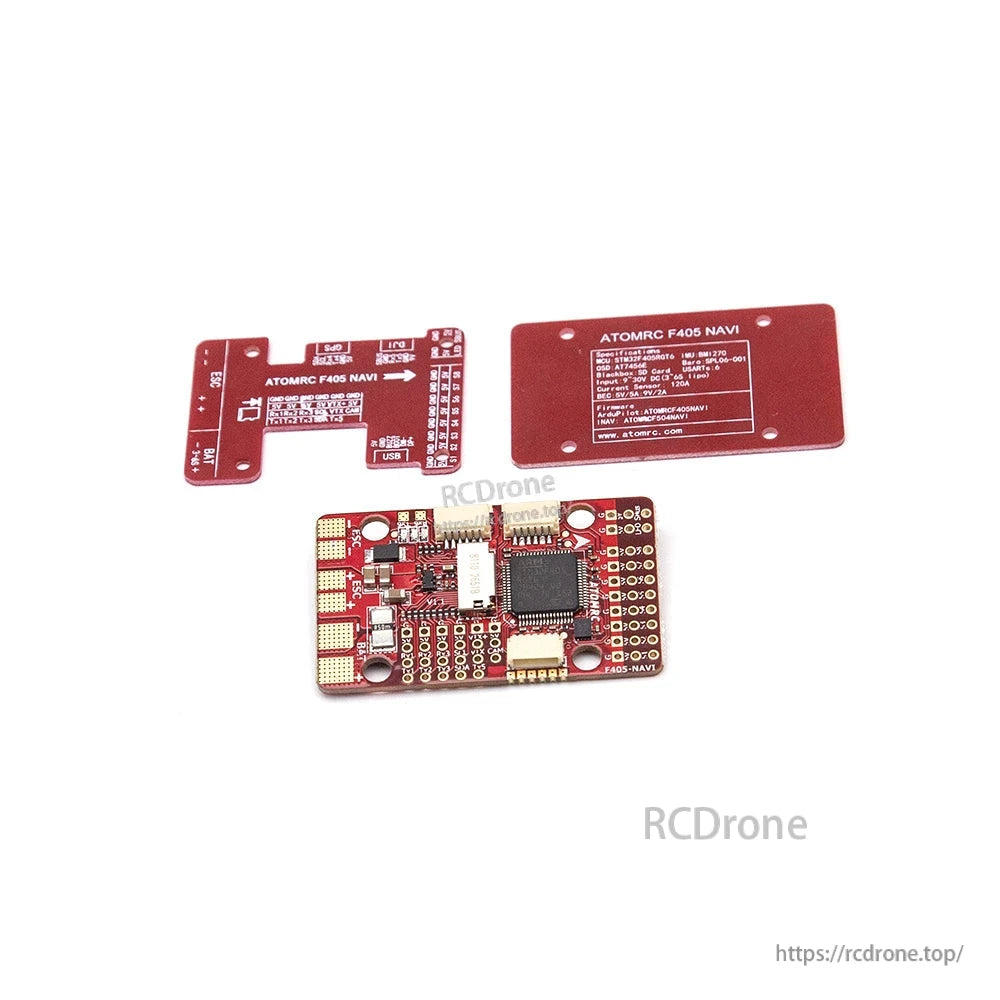

  • Flight controller board with two red mounting plates, showing ATOMRC F405 NAVI label and pinout text

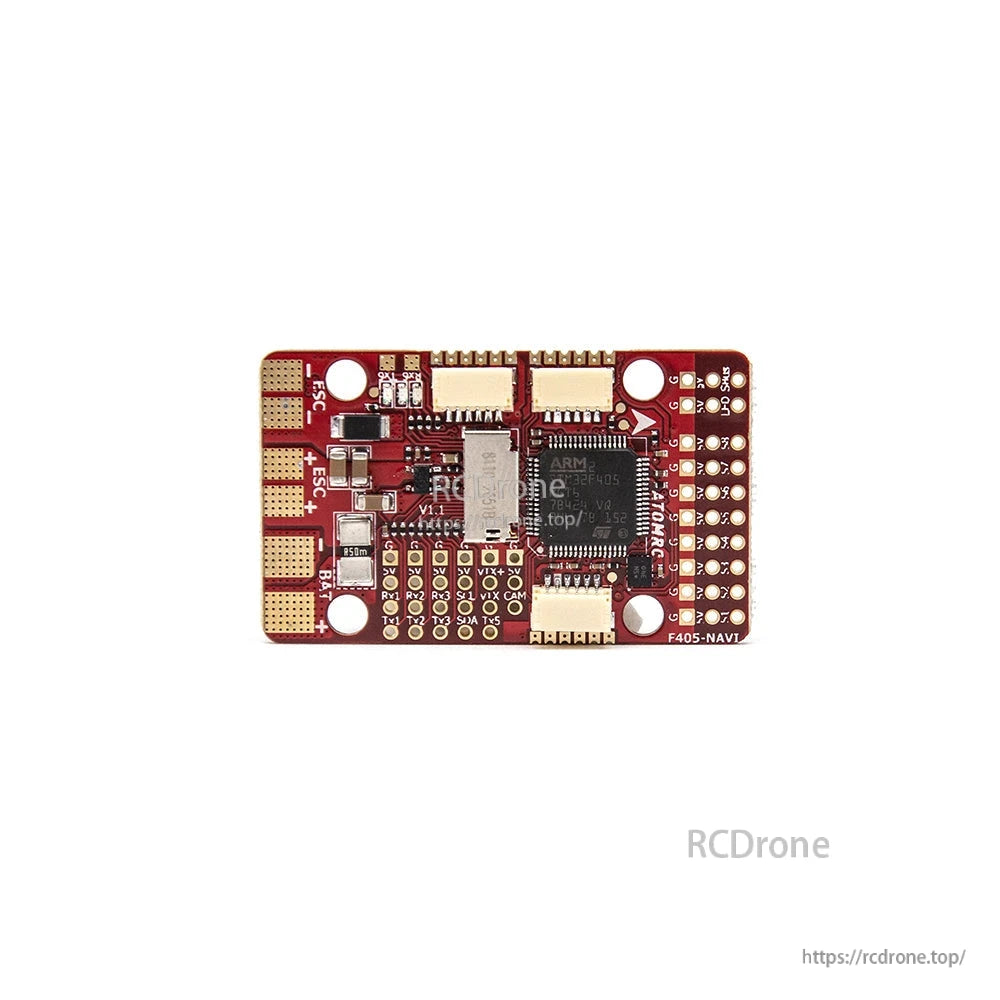

  • Close-up of flight controller PCB top side with chips, solder pads, and connector ports
  • Flight controller stack with separate buzzer board connected by twisted cable, rear view of labels

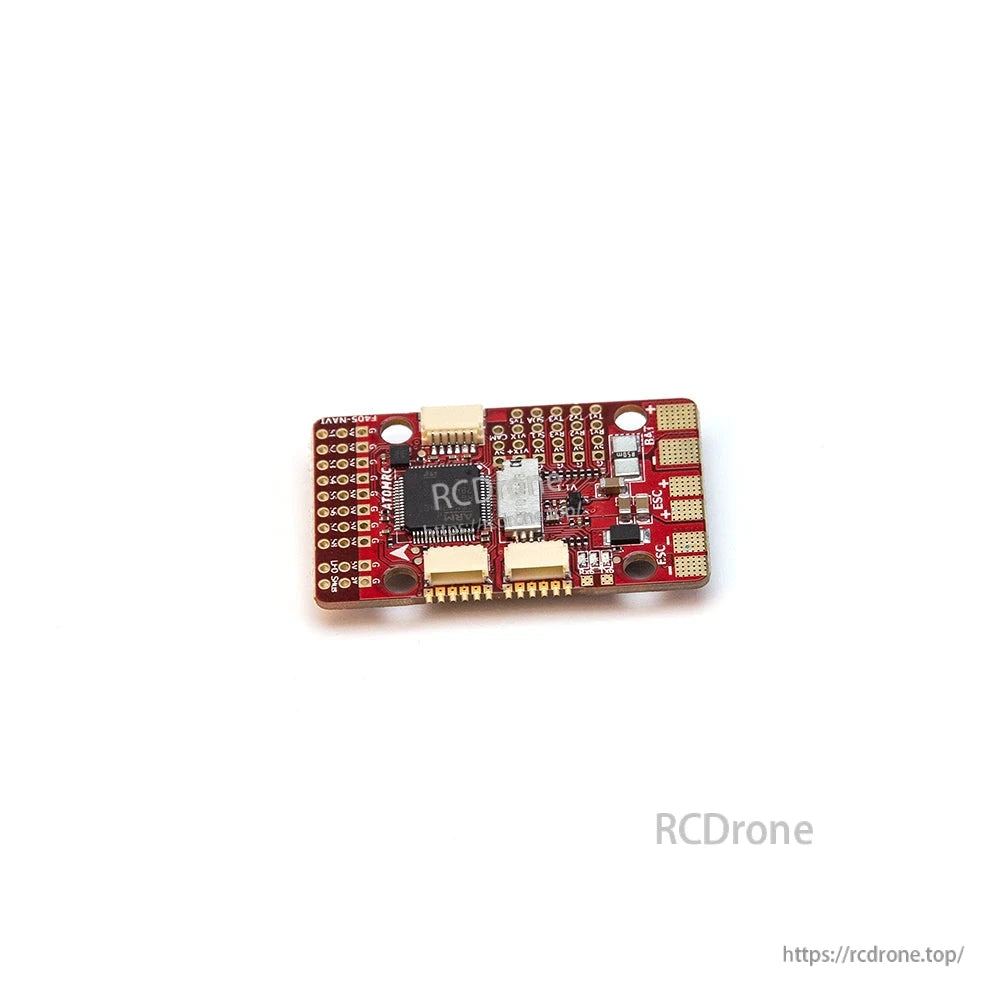

  • Flight controller PCB underside view showing connectors, pads, and four mounting holes

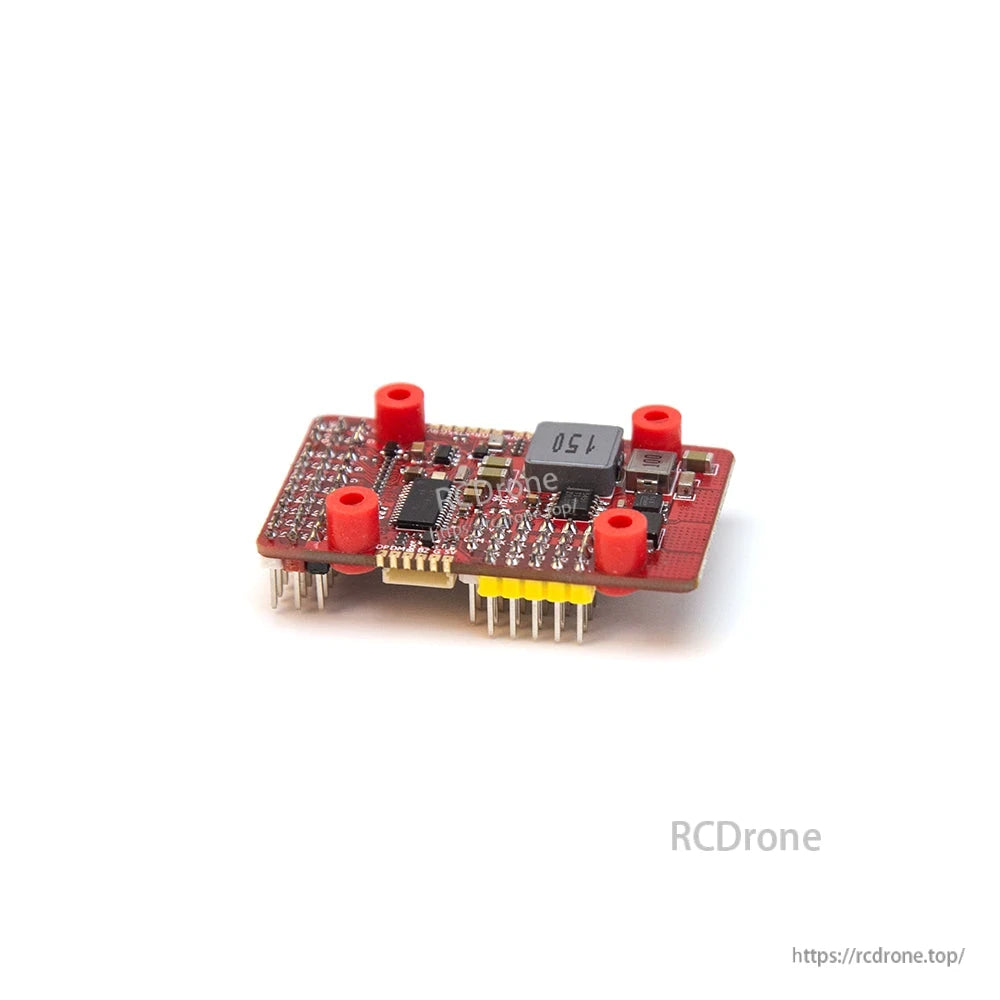

  • Angled side view of flight controller board with installed pin headers and red standoffs

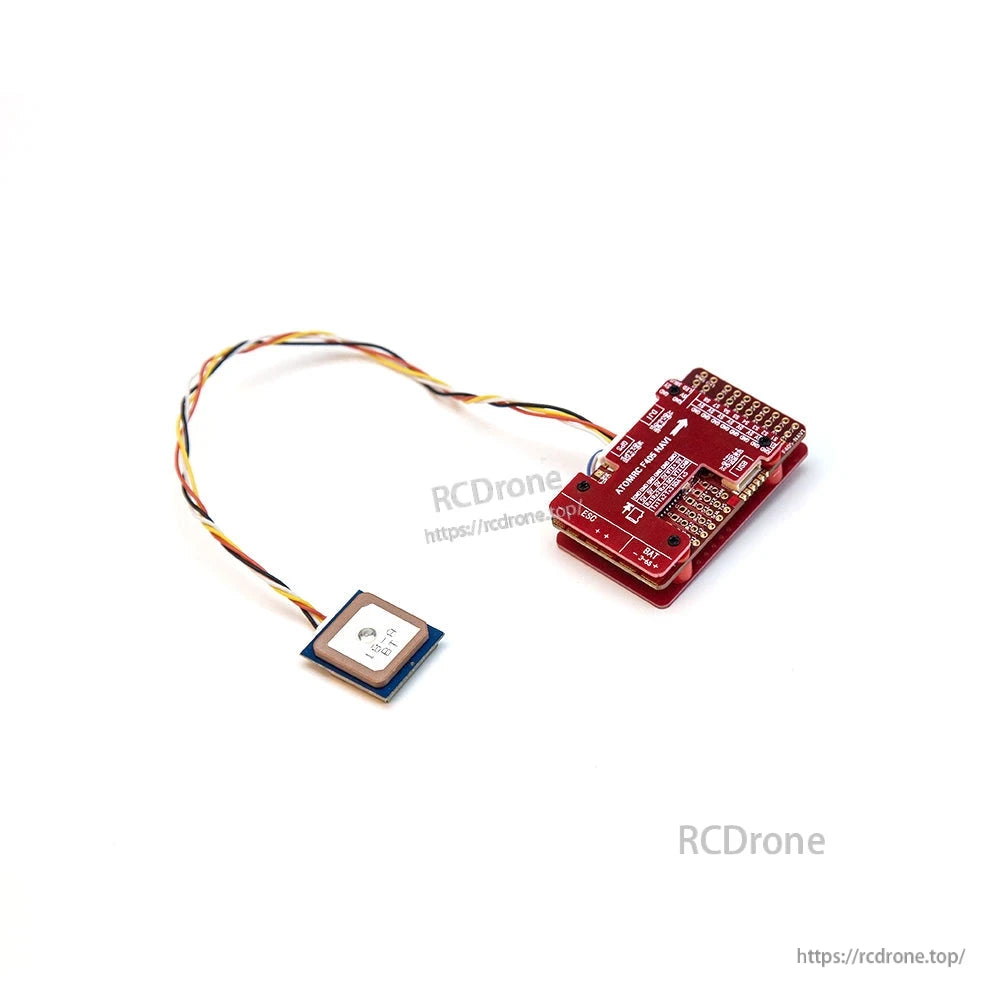

  • Flight controller board with wired square GPS module attached, angled view of ports and pads
1 9

وحدة تحكم الطيران ATOMRC F405 NAVI STM32F405 BMI270 SPL06 بارومتر OSD SD Blackbox Type-C 5V/9V BEC INAV ArduPilot

وحدة تحكم الطيران ATOMRC F405 NAVI STM32F405 BMI270 SPL06 بارومتر OSD SD Blackbox Type-C 5V/9V BEC INAV ArduPilot

ATOMRC

$61.00 USD
$61.00 USD
أُوكَازيُون نفذ
الضرائب متضمنة. شحن يتم احتساب المبلغ عند إتمام عملية الشراء.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
عرض التفاصيل الكاملة

نظرة عامة

وحدة التحكم في الطيران ATOMRC F405 NAVI هي وحدة تحكم للطائرات الثابتة مصممة لإعدادات INAV و ArduPilot، مع OSD مدمج، بارومتر، استشعار للتيار، ودعم لبطاقة Micro SD. تتضمن لوحة محول/جرس من نوع Type-C خارجي للوصول المريح عند تثبيتها في هيكل الطائرة.

الميزات الرئيسية

  • يدعم أهداف البرنامج الثابت INAV و ArduPilot: ATOMRCF405NAVI (INAV 5.0 أو أحدث مذكور)
  • بارومتر مدمج واستشعار حالي (أميتر)
  • فتحة بطاقة Micro SD لتسجيل البيانات
  • OSD: AT7456E

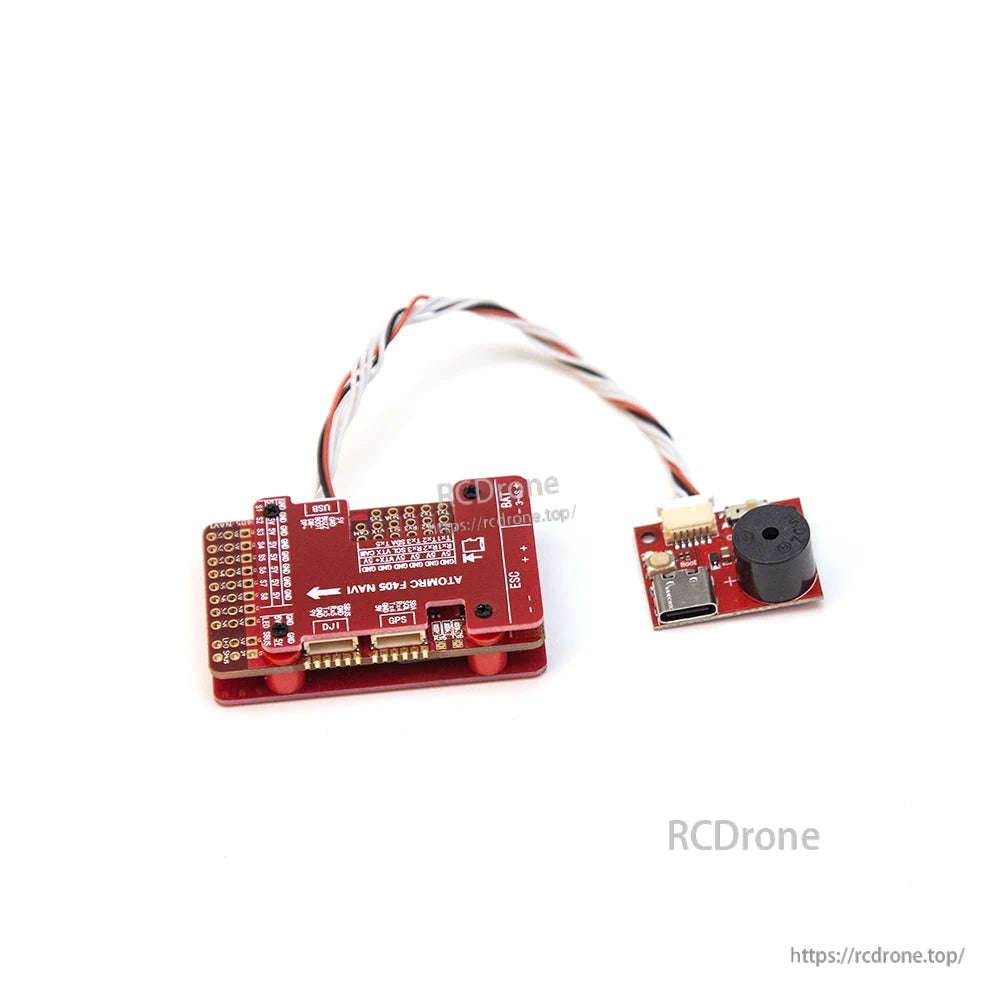

  • لوحة محول USB Type-C خارجية (BOOT/Type-C) مع دعم جرس التنبيه
  • 8 مخرجات PWM
  • اختيار خرج طاقة VTX 5V/9V (جسر جهد VTX 9V/5V موضح)
  • دعم LED: WS2812S LED تسلسلي
  • محول SBUS على UART2-RX (ملاحظة: لا يمكن استخدام Rx2 و SBUS في نفس الوقت)
  • مفهوم تركيب عزل الاهتزاز باستخدام حلقة سيليكون (نص الميزة المقدم)
  • توصيلات قابلة للتوصيل والتشغيل موضحة لوحدة DJI Air ووحدات GPS BN-180/BN-220

المواصفات

MCU STM32F405RGT6
ساعة MCU / فلاش MCU (المواصفات المقدمة) 168MHz; 1MB فلاش
فلاش (جدول المواصفات) 16Mbyte
IMU BMI270
بارومتر SPL06-001
OSD AT7456E
صندوق أسود فتحة بطاقة Micro SD
UARTs Uarts*6 (جدول المواصفات); 5x UARTs (المواصفات المقدمة)
مخرجات PWM 8
I2C 1
ADC 3 (VBAT، التيار، RSSI)
USB Type-C (لوحة محول USB الخارجية: BOOT/Type-C)
مستشعر التيار / مقياس التيار 120A
مدخل الجهد 12~30V (3~6S LiPo)
خرج BEC 5V/5A; 9V/2A
جهد خرج VTX 5V / 9V
LED يدعم LED تسلسلي WS2812S
الأبعاد / الحجم50mm x 30mm x 12mm (أيضًا مدرج كـ 30 x 50 x 12mm)
علامة الارتفاع (عرض جانبي) 12mm و 16mm
تركيب 30mm x 24mm، قطر 3mm
الوزن 21g
أهداف البرنامج الثابت ArduPilot: ATOMRCF405NAVI; INAV: ATOMRCF405NAVI

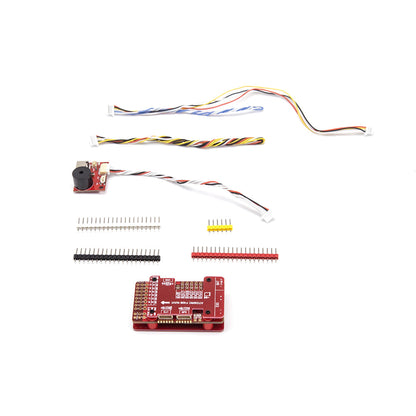

ما هو مدرج

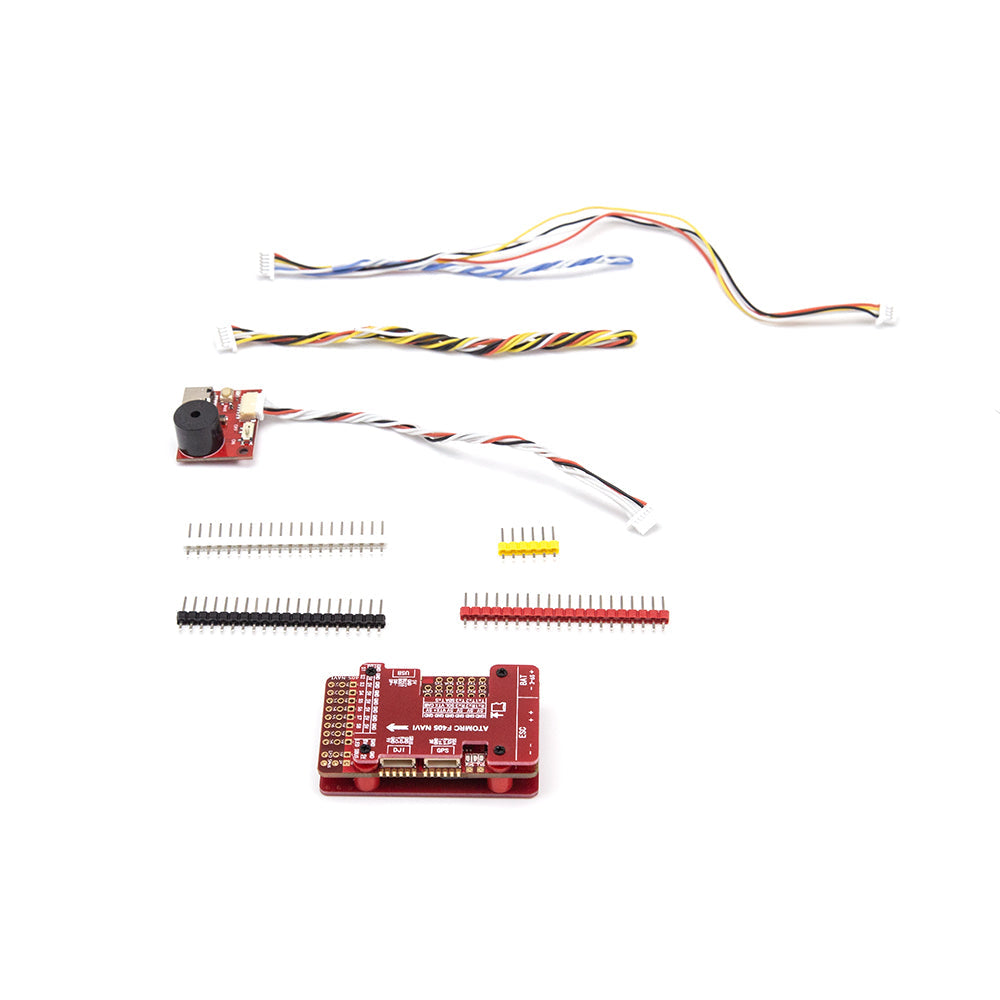

  • 1x وحدة تحكم الطيران F405NAVI
  • 1x لوحة USB خارجية (نوع-C) / جرس
  • 1x كابل JST-SH-6P بطول 12 سم إلى JST-SH-6P
  • 1x كابل JST-SH-6P بطول 20 سم (لـ GPS / وحدة DJI Air)
  • 1x مكثف 35V 470uF

التطبيقات

  • بناءات الملاحة ذات الأجنحة الثابتة باستخدام INAV أو ArduPilot
  • التكامل مع وحدة DJI Air (مخطط الأسلاك موفر)
  • أمثلة على تكامل GPS موضحة لـ BN-180 / BN-220

الدليل

  • يوضح مخطط الأسلاك المنافذ للتحكم في VTX (SmartAudio/IRC Tramp)، الكاميرا، LED WS2812، GPS، واتصالات وحدة DJI Air.
  • ملاحظة مهمة: لا يمكن استخدام Rx2 و SBUS في نفس الوقت؛ SBUS على Rx2 المقلوب.
  • ملاحظة توصية المكثف المقدمة: للأجهزة عالية الطاقة، قم بلحام المكثف المرفق.

للحصول على مساعدة في الأسلاك أو أسئلة توافق ما قبل البيع، اتصل بـ [email protected] or زيارة https://rcdrone.top/.

التفاصيل

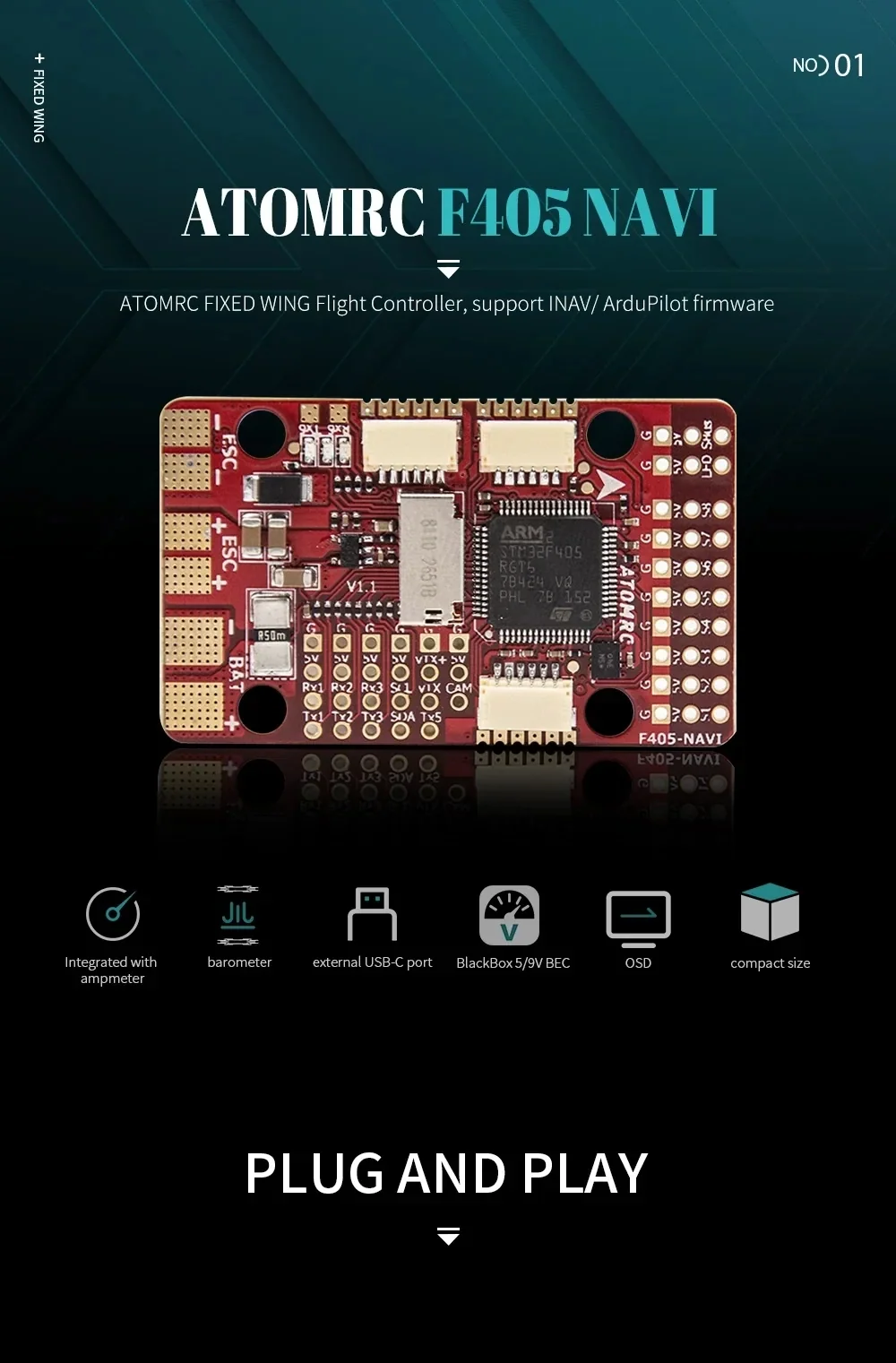

ATOMRC F405 NAVI Flight Controller for fixed-wing INAV/ArduPilot builds with OSD, barometer, and Micro SD slot

مصمم لبناءات الملاحة ذات الأجنحة الثابتة، يدمج F405 NAVI OSD، بارومتر، استشعار التيار، وتسجيل Micro SD blackbox.

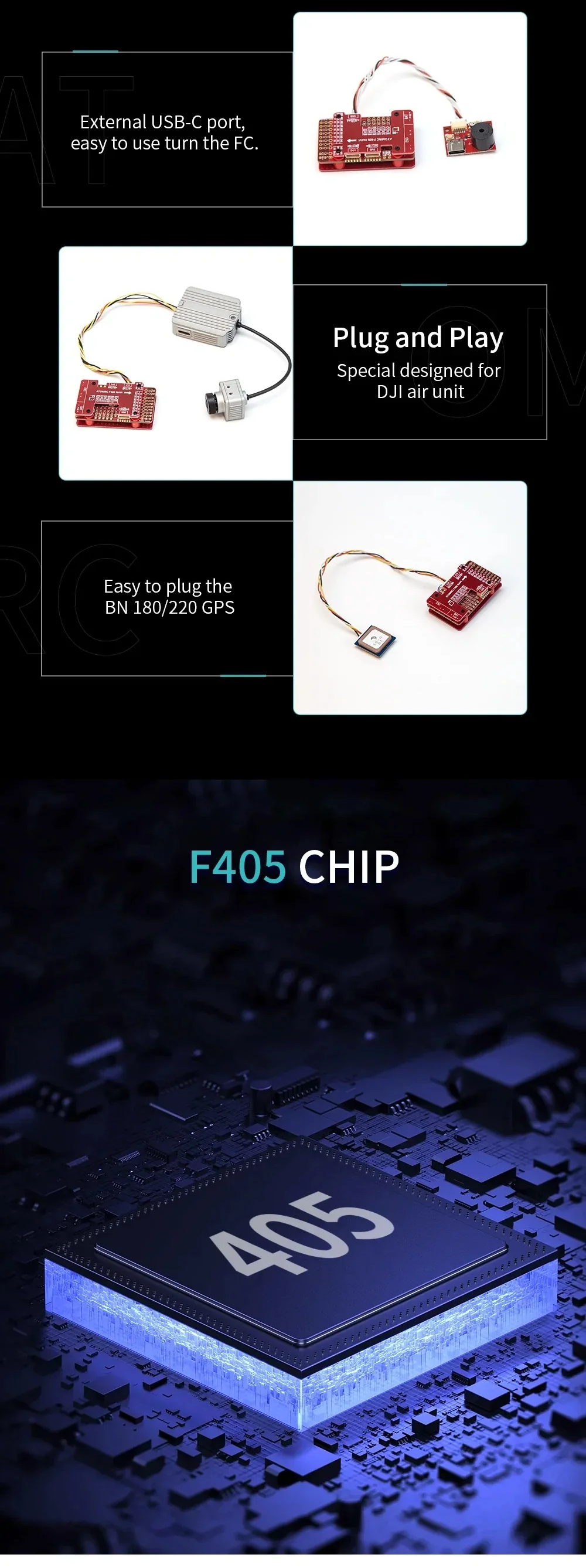

Plug-and-play accessory boards for the F405 NAVI: external USB Type‑C adapter/boot board and GPS lead options

يسهل محول/لوحة تشغيل Type‑C الخارجية الوصول إلى USB والإعداد بمجرد تثبيت المتحكم في هيكل الطائرة.

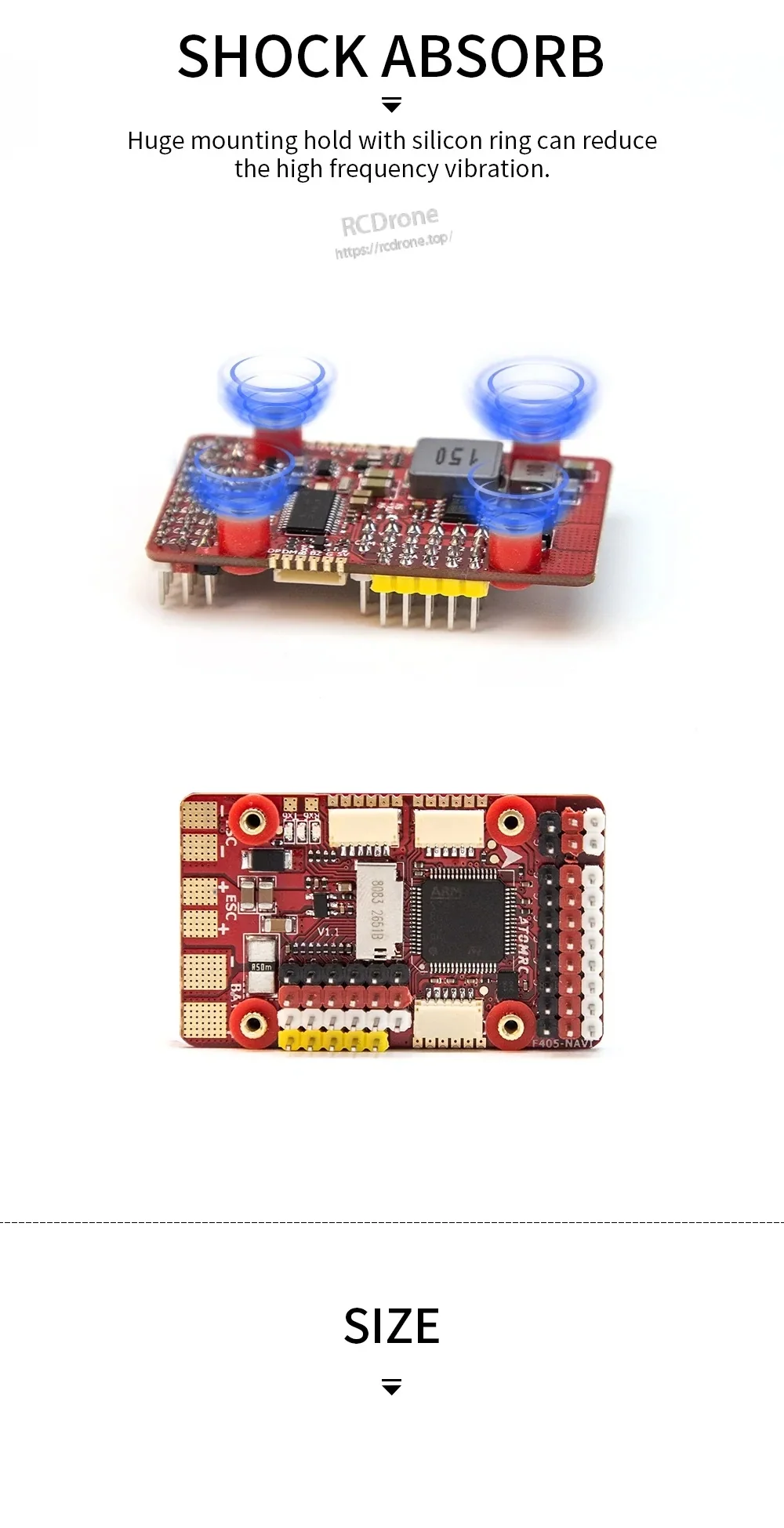

Silicone ring vibration-isolation mounting concept for reducing flight controller vibration on fixed-wing airframes

يساعد تركيب حلقة السيليكون في تقليل الاهتزازات عالية التردد لأداء جيروسكوب أنظف في التركيبات ذات الأجنحة الثابتة.

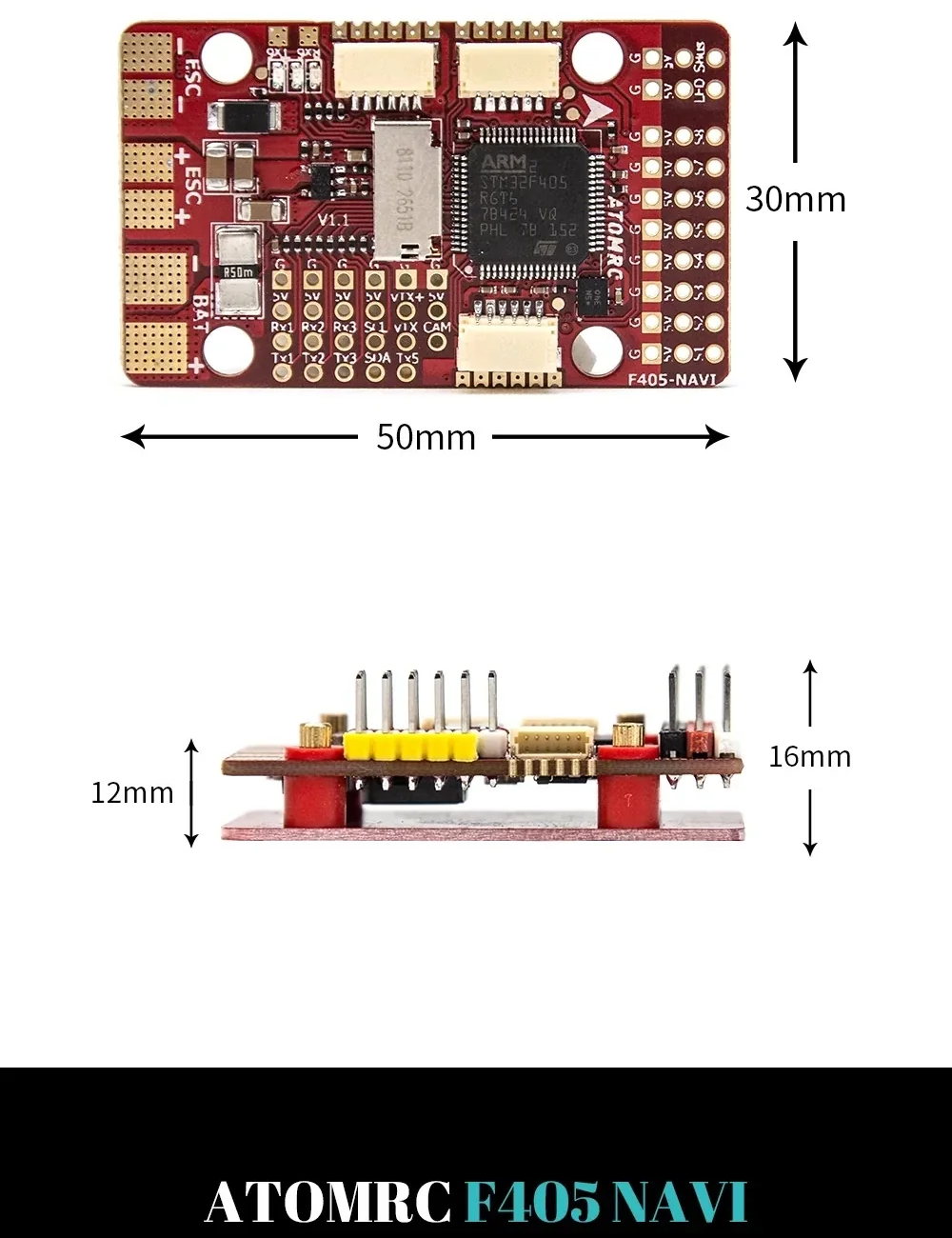

ATOMRC F405 NAVI flight controller board dimensions and height profile: 50×30 mm layout with 12–16 mm stack height

تتناسب أبعاد 50×30 مم وارتفاع الكومة المنخفض مع العديد من الخزانات وأنماط التركيب الشائعة للأجنحة الثابتة.

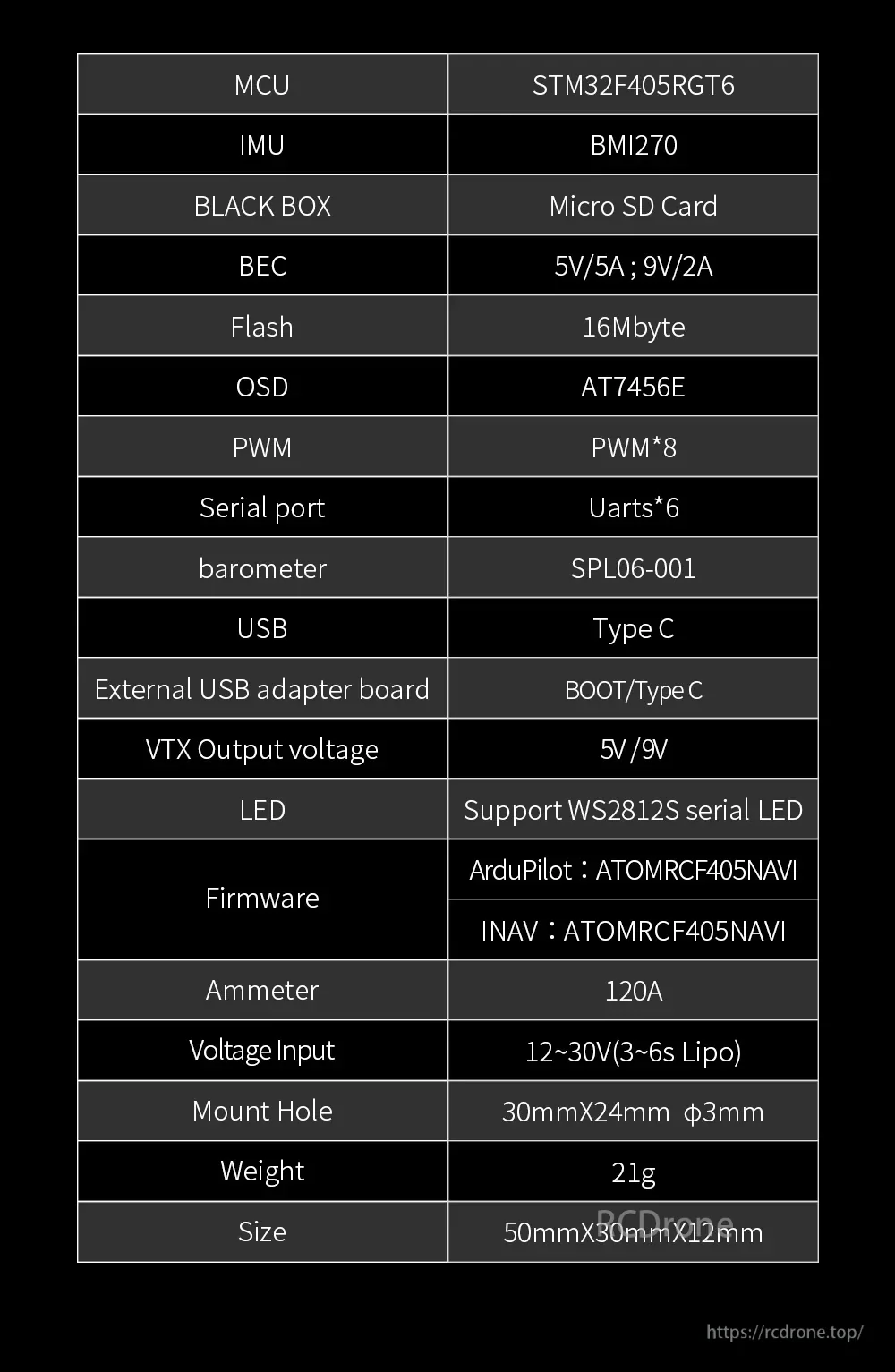

Specification table listing STM32F405 MCU, BMI270 IMU, SPL06 barometer, AT7456E OSD, 5V/9V BEC, and UART/PWM counts

تشمل أبرز ميزات الأجهزة معالج STM32F405، وحدة BMI270، بارومتر SPL06، نظام AT7456E OSD، ومخارج طاقة 5V/9V.

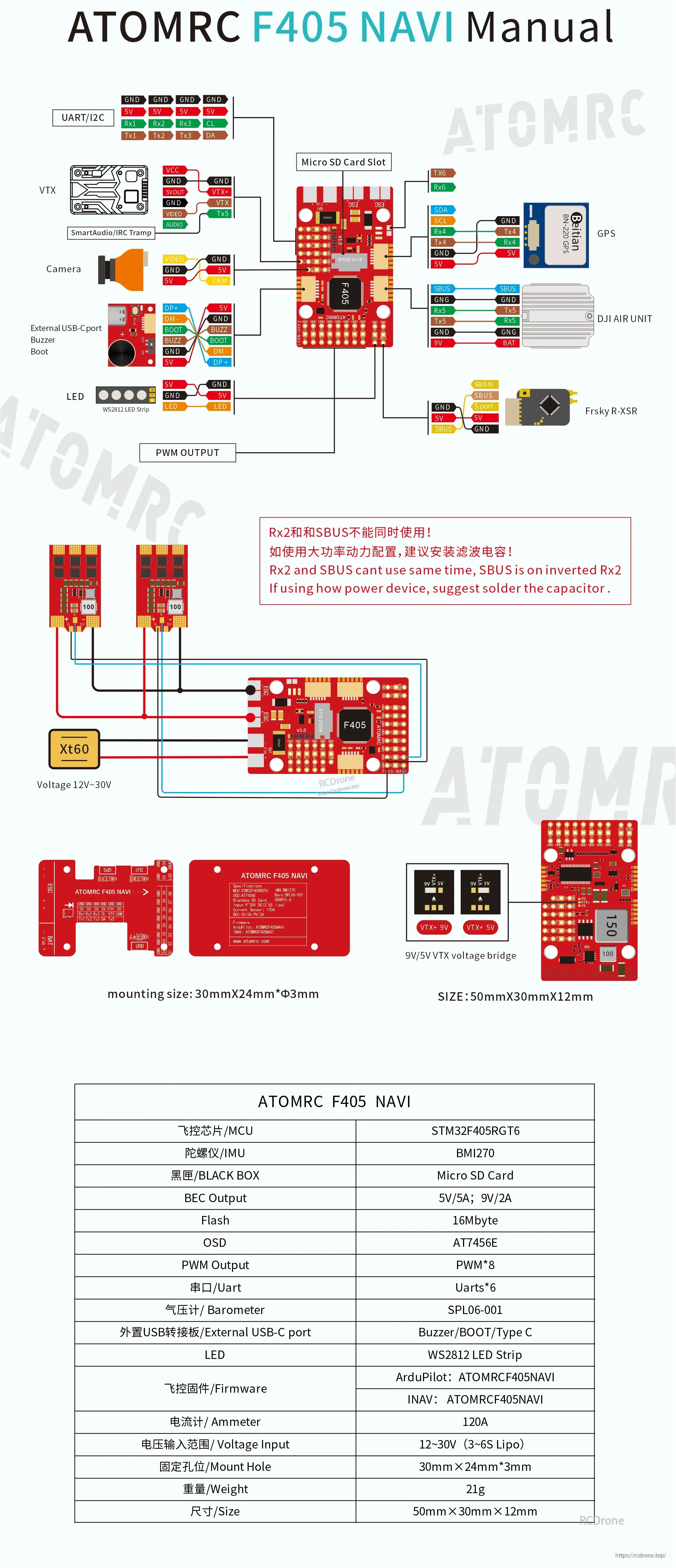

Wiring manual layout for ports and pinouts: GPS, DJI Air Unit, VTX control, camera, LEDs, power, and UART connections

تغطي إرشادات المنافذ والتوصيلات GPS، وحدة DJI Air، التحكم في VTX، الكاميرا، دعم LED WS2812، واتصالات الطاقة.
