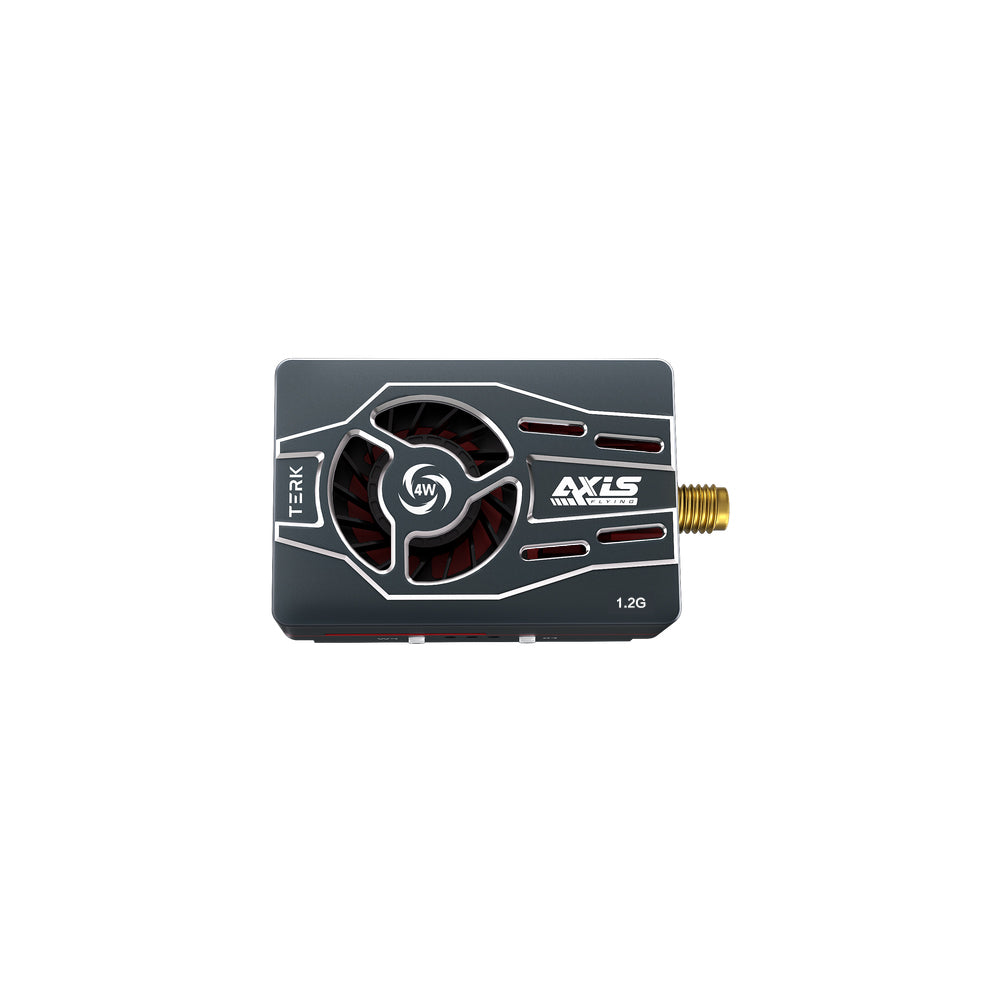

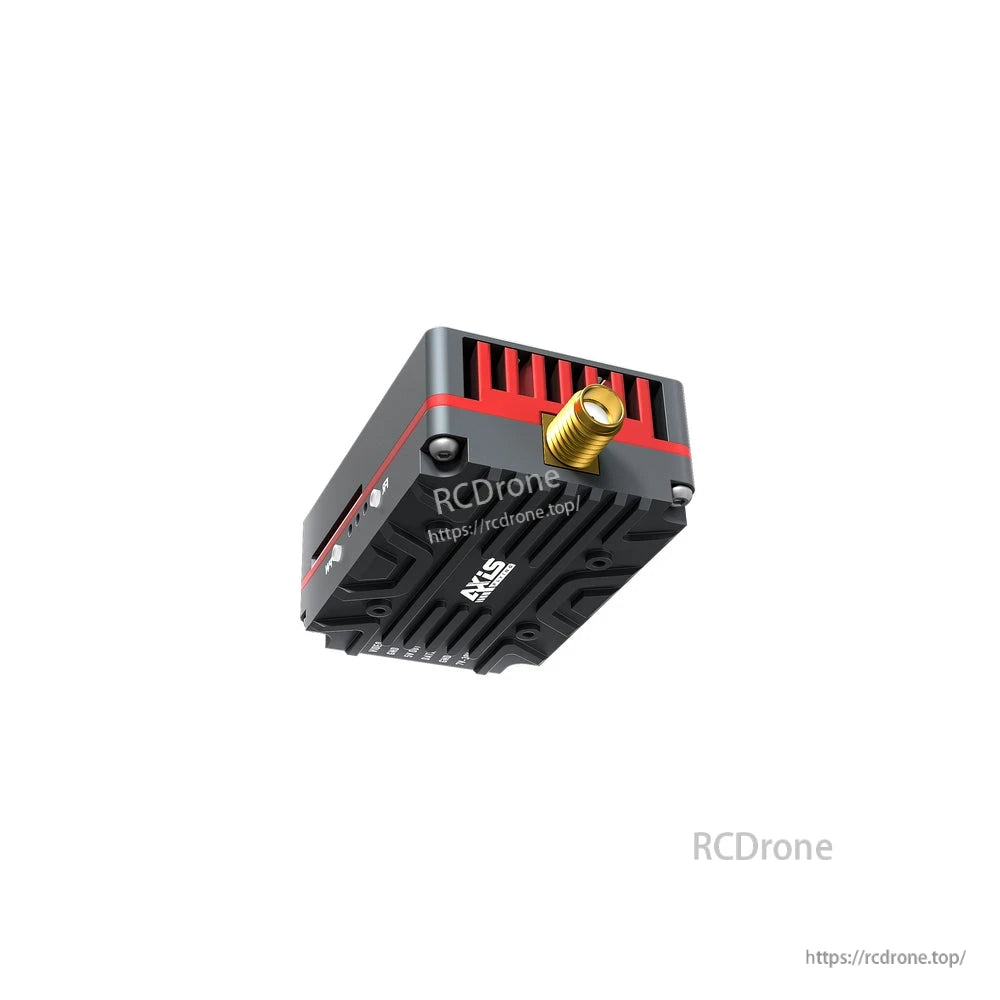

  • Axisflying TERK 1.2G 4W Analog VTX, Axisflying TERK 1.2G 4W analog VTX with fan cooling, SMA connector, and 7-30V input for reliable long-range video transmission.

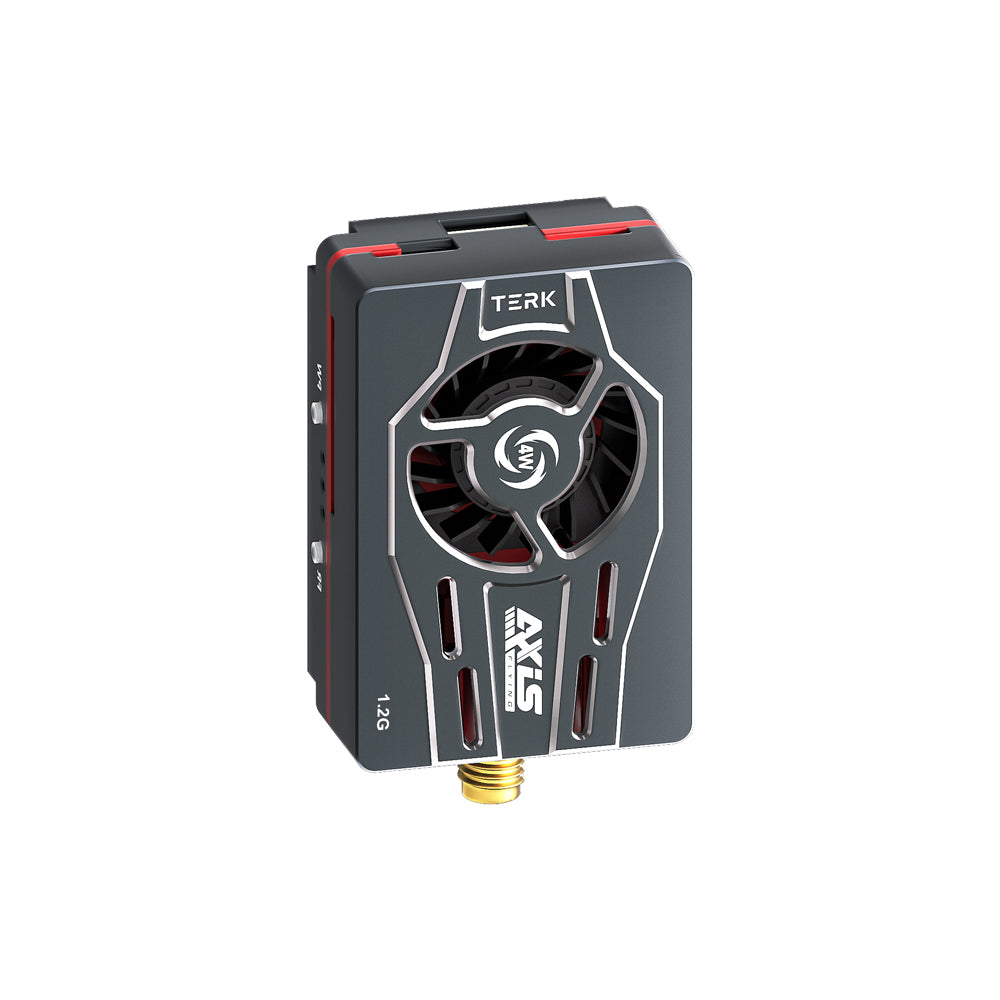

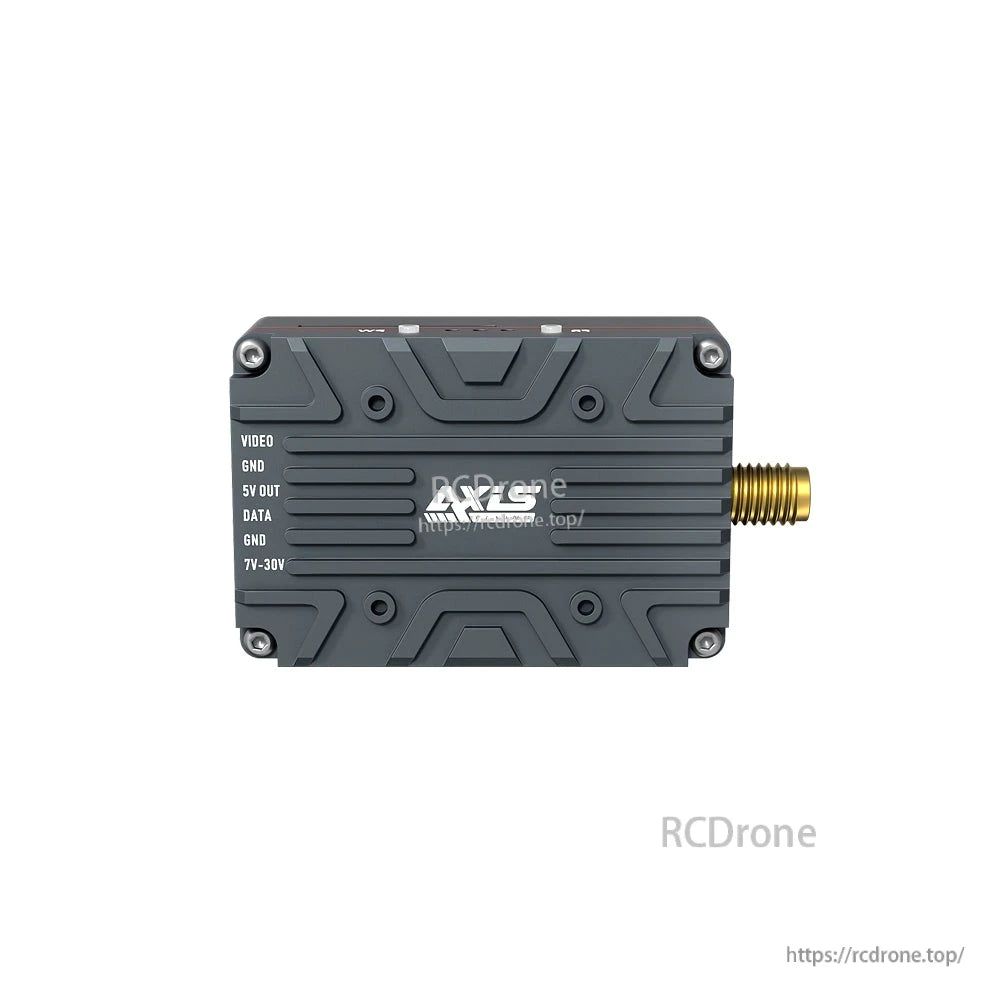

  • Axisflying TERK 1.2G 4W Analog VTX, Axisflying TERK 1.2G 4W VTX: 7-30V input, SMA connector, fan-cooled for high-performance video transmission in drones.
1 4

Axisflying TERK 1.2G 4W التناظرية VTX - جهاز إرسال فيديو لاسلكي طويل المدى، IRC Tramp، 7‑30V، SMA، مبرد بمروحة

Axisflying TERK 1.2G 4W التناظرية VTX - جهاز إرسال فيديو لاسلكي طويل المدى، IRC Tramp، 7‑30V، SMA، مبرد بمروحة

Axisflying

$102.00 USD
$102.00 USD
أُوكَازيُون نفذ
Taxes included. الشحن محسوب عند السداد.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
عرض التفاصيل الكاملة

ملخص

جهاز إرسال الفيديو التناظري Axisflying TERK 1.2G 4W هو جهاز إرسال فيديو لاسلكي عالي الطاقة مصمم للرحلات طويلة المدى. يوفر هذا الجهاز مخرجات تردد لاسلكي متعدد المستويات، وتحكمًا دقيقًا في تردد PLL، وإدارة حرارية قوية بفضل غلافه ثلاثي الطبقات المصنوع من سبائك الألومنيوم ومروحة طرد مركزي كبيرة للحفاظ على قوة نقل مستقرة.

الميزات الرئيسية

  • تصل طاقة المرسل إلى 4 وات مع تعديل متعدد المستويات (PIT/25mW/200mW/2W/4W).
  • نظام صوت فعال مع معايرة الطاقة للحصول على إخراج متسق عبر جميع القنوات.
  • دائرة PLL رقمية مخصصة وتكامل على مستوى الشريحة بدون انحراف التردد.
  • غلاف ثلاثي الطبقات من سبائك الألومنيوم ومروحة طرد مركزي كبيرة لتبديد الحرارة بشكل فعال.
  • جهد الإدخال الواسع: تيار مستمر +7 فولت ~ 30 فولت؛ خرج تيار مستمر على متن الطائرة +5 فولت.
  • بروتوكول نقل الفيديو IRC TRAMP؛ يدعم التحكم في IRC.
  • واجهة هوائي SMA 50 أوم.

تحديد

جهد الدخل تيار مستمر +7 فولت ~ 30 فولت
جهد الخرج تيار مستمر +5 فولت
بروتوكول نقل الفيديو IRC TRAMP
نطاق التردد 1080~1360 ميجا هرتز
عميل القناة 16
تردد القناة أ: 1080/1120/1160/1200/1240/1280/1320/1360 ميجاهرتز؛ ب: 1080/1120/1160/1200/1258/1280/1320/1360 ميجاهرتز
نوع التعديل اف ام
التحكم في التردد بي إل إل
استقرار التردد ±100 كيلو هرتز (نوع)
دقة التردد ±200 كيلو هرتز (نوع)
نسبة الإشارة إلى الضوضاء (Fo±3MHz) >55 ديسيبل
منفذ الهوائي SMA 50 أوم
مستوى إدخال الفيديو نوع 1 فولت ± 0.2 فولت p-p
درجة حرارة التشغيل -10 درجة مئوية ~ +60 درجة مئوية
بروتوكول التحكم اي ار سي
وزن تقريبا: 40 جرام
أبعاد الملف الشخصي 48 مم (طول) * 32 مم (عرض) * 19 مم (ارتفاع)

مخرج التردد اللاسلكي

مجموعة القنوات الفصل الأول الميثان CH3 الميثان الميثان CH6 CH7 CH8
1.2G النطاق A (ميجا هرتز) 1080 1120 1160 1200 1240 1280 1320 1360
1.2G النطاق B (ميجا هرتز) 1080 1120 1160 1200 1258 1280 1320 1360
مستوى الطاقة 0 1 2 3 4
قيم حفرة 25 ميغاواط 200 ميغاواط 2 واط 4 واط
الحد الأدنى -30 ديسيبل ميلي واط 12 ديسيبل ميلي واط 22 ديسيبل ميلي واط 32 ديسيبل ميلي واط 35.5 ديسيبل ميلي واط
تي بي. -28 ديسيبل ميلي واط 14 ديسيبل ميلي واط 23 ديسيبل ميلي واط 33 ديسيبل ميلي واط 36 ديسيبل ميلي واط
الأعلى. -26 ديسيبل ميلي واط 16 ديسيبل ميلي واط 24 ديسيبل ميلي واط 34.5 ديسيبل ميلي واط 37 ديسيبل ميلي واط
التيار عند 12 فولت 140 مللي أمبير ± 20 مللي أمبير 410 مللي أمبير ± 30 مللي أمبير 460 مللي أمبير ± 40 مللي أمبير 800 مللي أمبير ± 50 مللي أمبير 1.15 أمبير ± 50 مللي أمبير

التوصيلات والتحكمات

تيار مستمر في جهد الدخل DC 7V~30V
أرضي أرضي
بيانات مدخل إشارة التحكم عن بعد، يدعم بروتوكول IRC لتعيين القناة والطاقة
مخرج 5 فولت جهد الخرج DC 5V
أرضي أرضي
فيديو في مدخل إشارة فيديو CVBS (نوع 1Vp-p @ 75Ohms)
منفذ الهوائي منفذ هوائي 1.2G (فتحة داخلية لرأس ذكر SMA)
فرقة &أزرار القنوات اضغط مطولاً لمدة ثانيتين لتبديل مجموعات القنوات: يومض مؤشر LED الأخضر مرة واحدة (أ) أو مرتين (ب). اضغط ضغطة قصيرة لضبط القناة من CH1 إلى CH8، ويومض مؤشر LED الأزرق من 1 إلى 8 مرات.
زر التحكم في الطاقة الضغط لفترة طويلة &ثانيتان لتفعيل PIT. اضغط لفترة قصيرة ١/٢/٣/٤ مرات لاختيار ٢٥/٢٠٠/٢ واط/٤ واط؛ يومض مؤشر LED الأحمر وفقًا لذلك.
الصمام الثنائي الباعث للضوء الأزرق مؤشر القناة: يومض من 1 إلى 8 مرات لـ CH1–CH8
الصمام الثنائي الباعث للضوء الأخضر مؤشر مجموعة التردد: مرة واحدة لـ A، ومرتين لـ B
الصمام الثنائي الباعث للضوء الأحمر مؤشر الطاقة: ساطع لفترة طويلة لـ PIT؛ 1/2/3/4 ومضات = 25 مللي واط/200 مللي واط/2 واط/4 واط

ما هو المشمول

  • هوائي 1.2 جيجاهرتز × قطعة واحدة
  • كابل توصيل 6P*1.0 مع قابس ×1 قطعة

احتياطات

  • تأكد من تثبيت هوائي إخراج RF بشكل صحيح قبل تشغيل الطاقة؛ وإلا فقد تحترق الوحدة.
  • تأكد من نطاق الجهد والقطبية الصحيحين قبل توصيل الطاقة.
  • استخدم هوائيات ذات نسبة موجة ثابتة جيدة ومكسب لمسافة إرسال أطول.
  • قد يصبح السطح ساخنًا أثناء نقل الصورة؛ لذا تجنب الاتصال المباشر.

تفاصيل

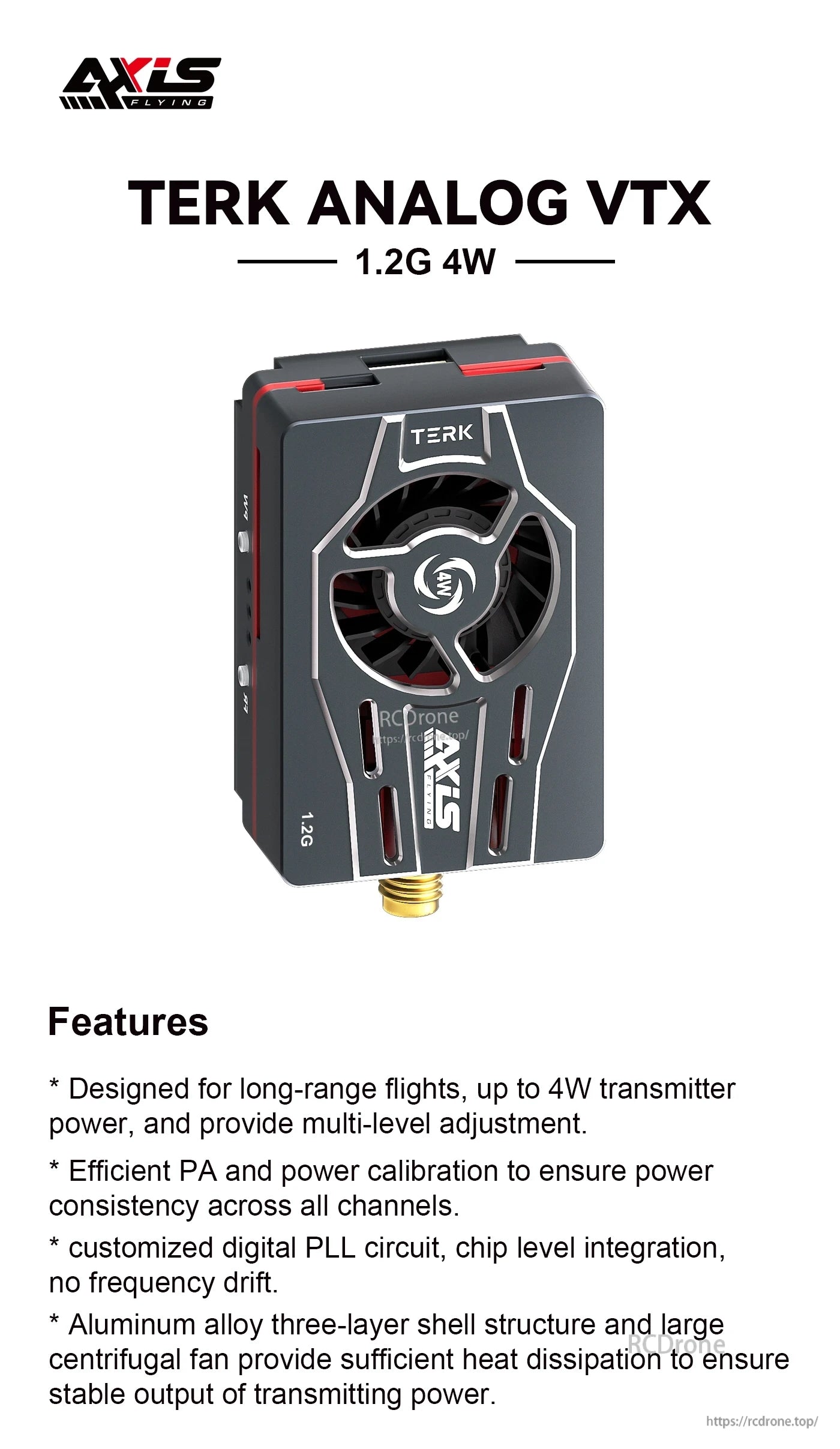

Axisflying TERK 1.2G 4W Analog VTX, TERK Analog VTX is a 1.2G 4W long-range transmitter with stable power output, precise digital PLL, and excellent heat dissipation via aluminum housing and centrifugal fan.

جهاز إرسال TERK Analog VTX هو جهاز إرسال 1.2 جيجاهرتز بقوة 4 واط، مصمم للرحلات طويلة المدى، مع إمكانية تعديل الطاقة حتى 4 واط. يتضمن نظامًا فعالًا لتضخيم الصوت ومعايرة الطاقة لضمان استقرار الإخراج عبر القنوات. تضمن دائرة PLL الرقمية المخصصة أداءً دقيقًا وخاليًا من الانجراف، مع تكامل على مستوى الشريحة. مُغلف بغلاف من سبائك الألومنيوم ثلاثي الطبقات مع مروحة طرد مركزي كبيرة، مما يوفر تبديدًا ممتازًا للحرارة لضمان طاقة إرسال ثابتة أثناء الاستخدام المطول.

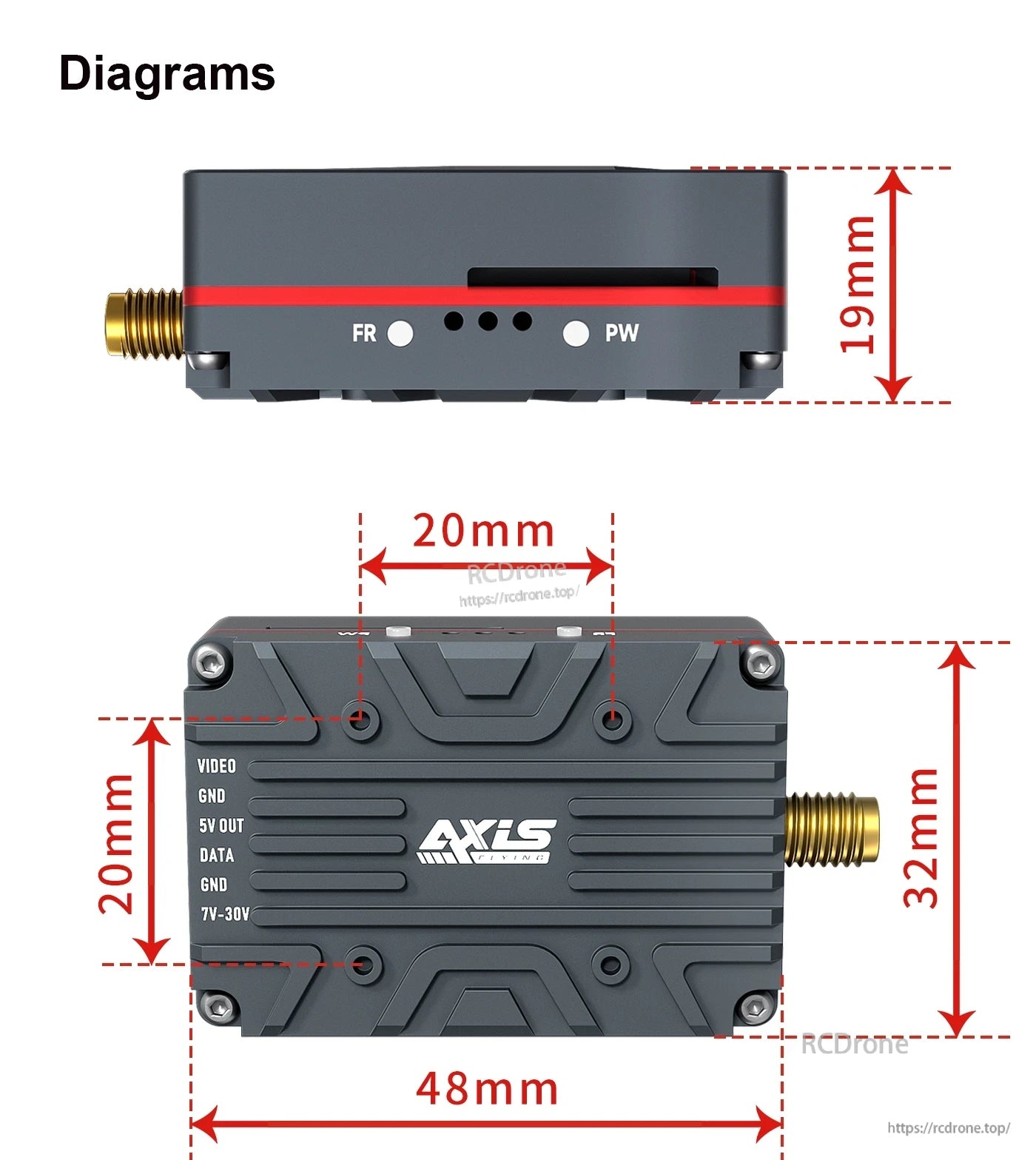

Axisflying TERK 1.2G 4W Analog VTX diagram shows compact dimensions and port layout, including power, antenna, and camera connections for FPV drone use.

مخطط أبعاد ومنافذ Axisflying TERK 1.2G 4W Analog VTX

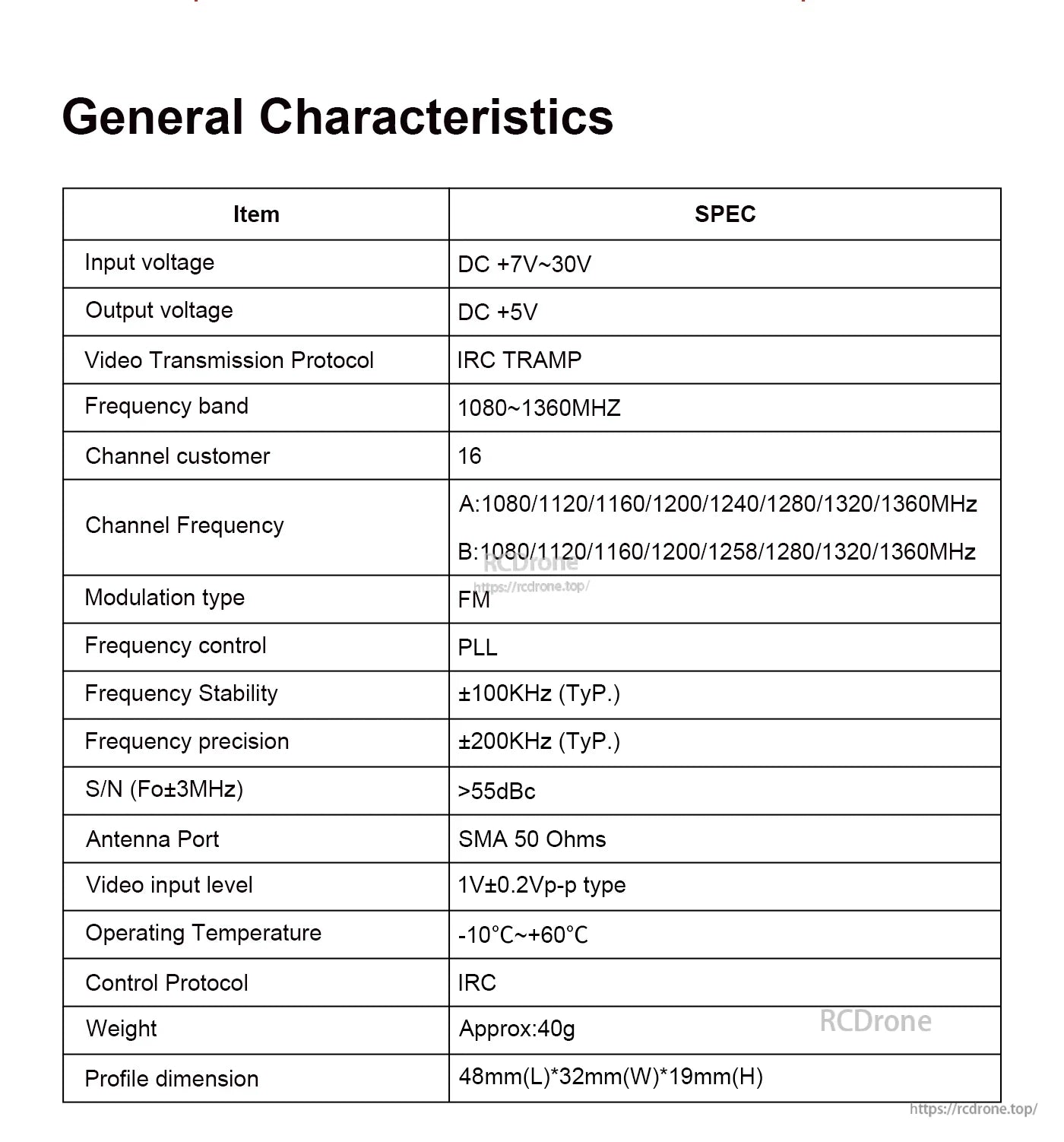

Axisflying TERK 1.2G 4W Analog VTX, TERK 1.2G 4W Analog VTX: 7-30V input, 5V output, 16 channels, FM/PLL, SMA antenna, IRC TRAMP, -10°C to +60°C, 40g, compact 48×32×19mm design.

يدعم TERK 1.2G 4W Analog VTX مدخل 7-30 فولت تيار مستمر، ومخرج 5 فولت، وبروتوكول IRC TRAMP، و1080-1360 ميجا هرتز، و16 قناة، وFM، وPLL، واستقرار ±100 كيلو هرتز، >؛ 55dBc SNR، هوائي SMA 50Ω، مدخل فيديو 1V±0.2Vp-p، من -10 درجة مئوية إلى +60 درجة مئوية، التحكم في IRC، 40 جرام، 48×32×19 مم.

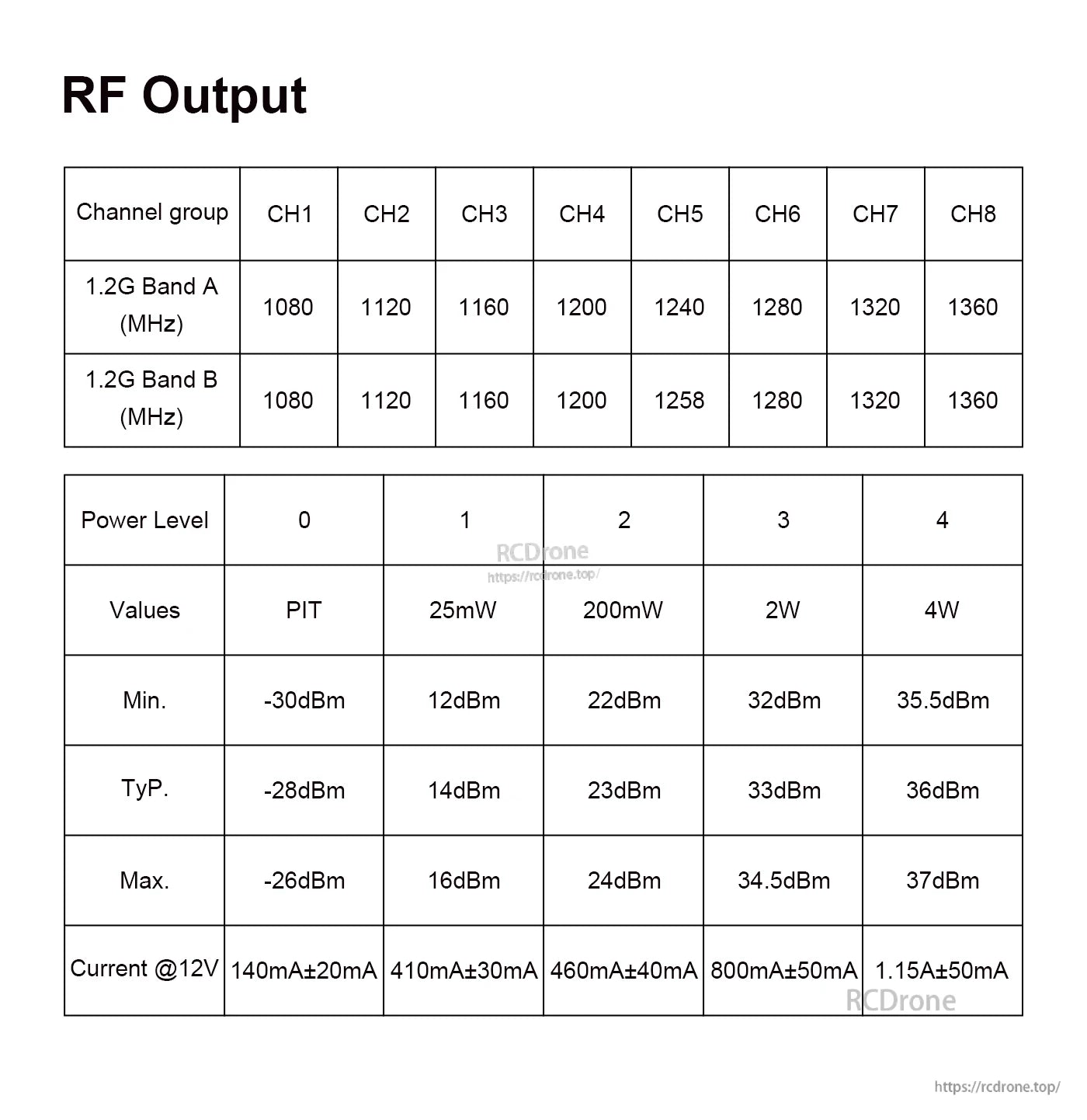

Axisflying TERK 1.2G 4W Analog VTX, Axisflying TERK 1.2G VTX offers 8 channels, two bands, power from PIT to 4W, listed dBm values, and current draw at 12V.

مواصفات مخرج RF لجهاز Axisflying TERK 1.2G VTX: 8 قنوات عبر نطاقين، ومستويات طاقة من PIT إلى 4 وات، مع قيم dBm المقابلة واستهلاك التيار عند 12 فولت.

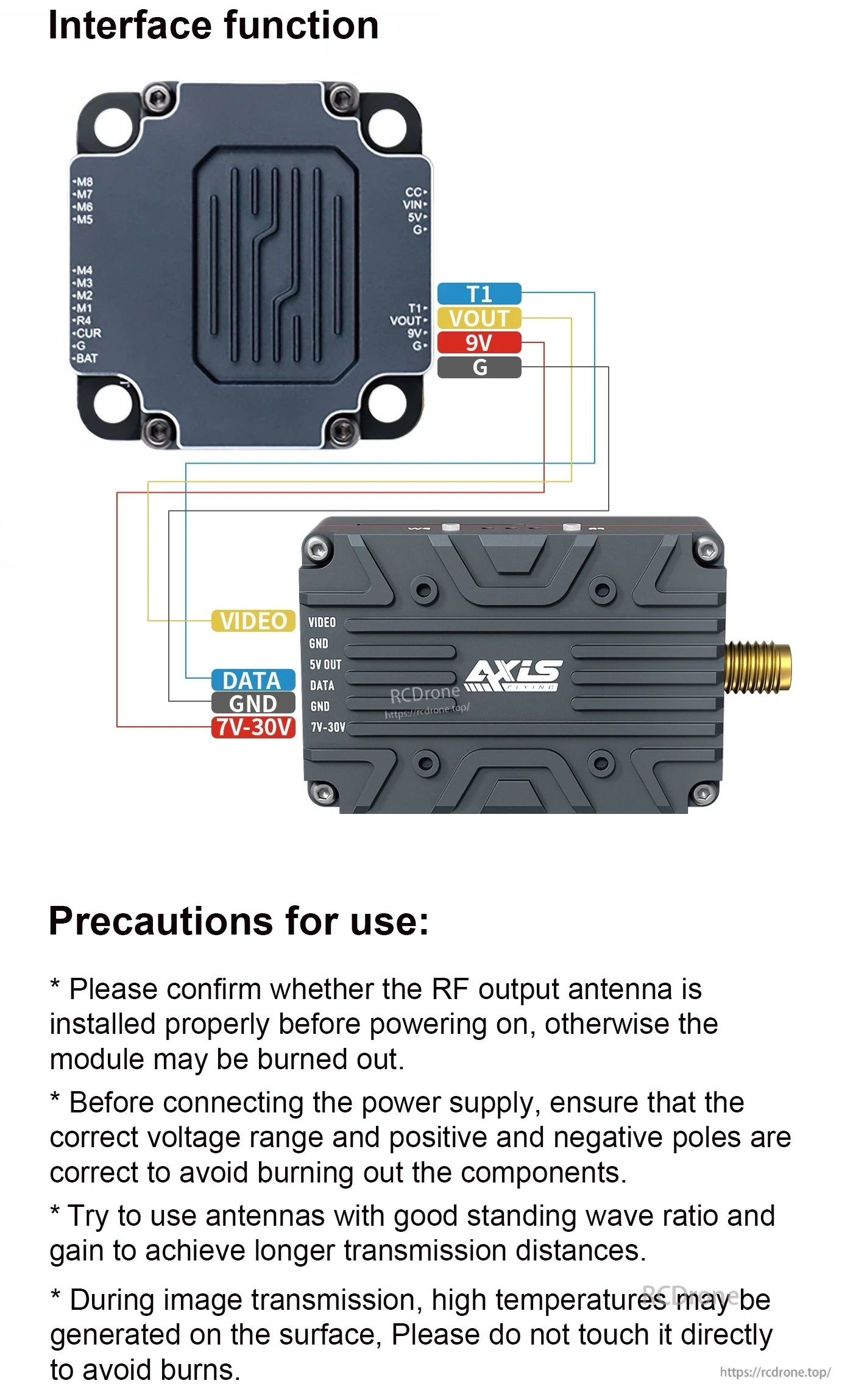

Axisflying TERK 1.2G 4W Analog VTX, TERK 1.2G 4W Analog VTX supports 7V–30V, with power, video, data connections; includes safety tips for antenna, polarity, heat, and optimal transmission performance.

TERK 1.2G 4W Analog VTX: توصيلات الطاقة والفيديو والبيانات؛ نطاق الجهد 7 فولت إلى 30 فولت؛ نصائح السلامة لإعداد الهوائي، والاستقطاب، وإدارة الحرارة، والأداء الأمثل للإرسال.

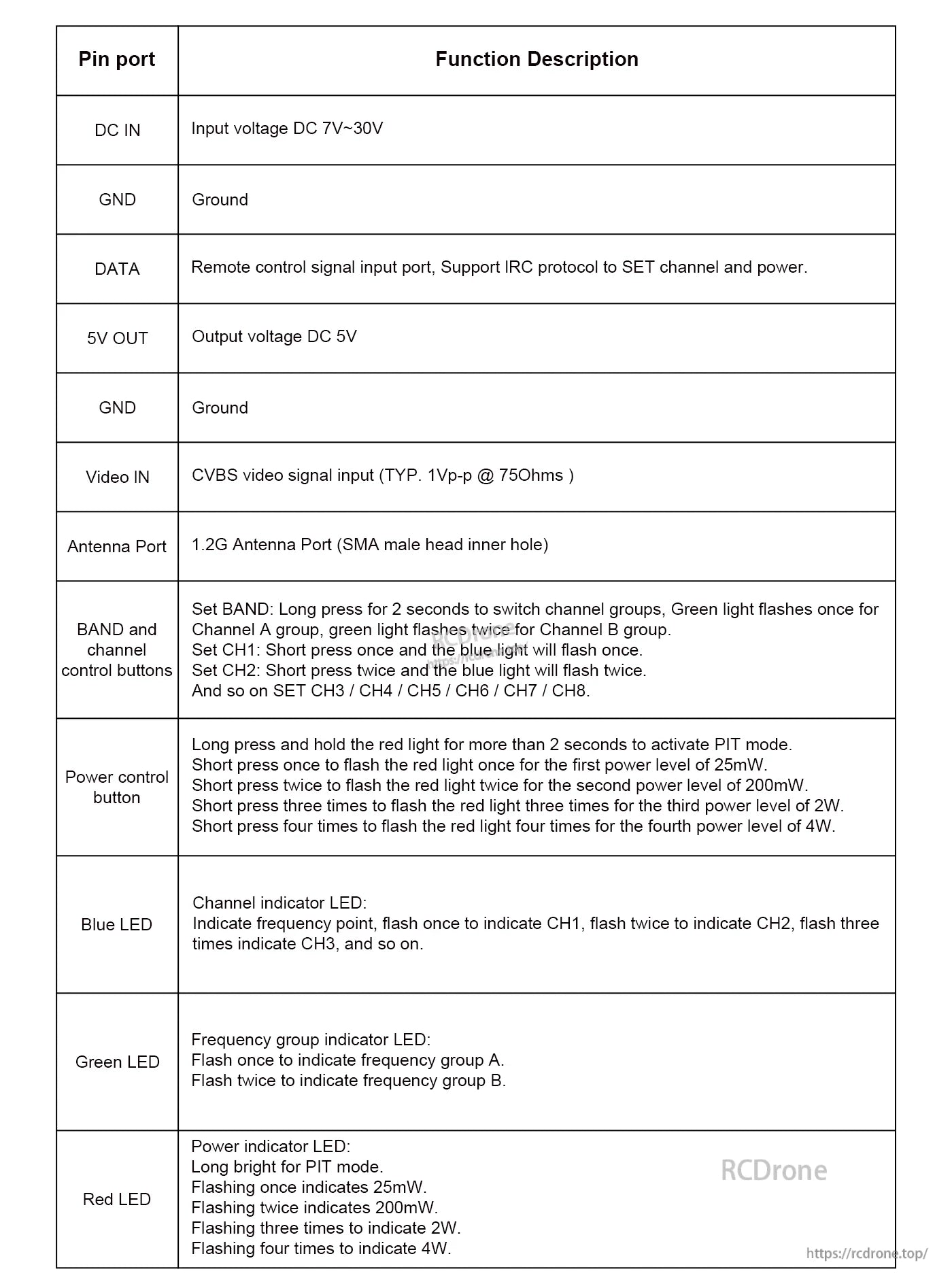

Axisflying TERK 1.2G 4W Analog VTX, Pin functions: DC input, ground, data, 5V output, video input, antenna, channel/power controls, and LEDs for channel, frequency group, and power levels.

تتضمن وظائف الدبوس إدخال التيار المستمر، والأرض، والبيانات، ومخرج 5 فولت، ومدخل الفيديو، ومنفذ الهوائي، والقناة، والتحكم في الطاقة، مع مؤشرات LED للقناة، ومجموعة التردد، ومستويات الطاقة.

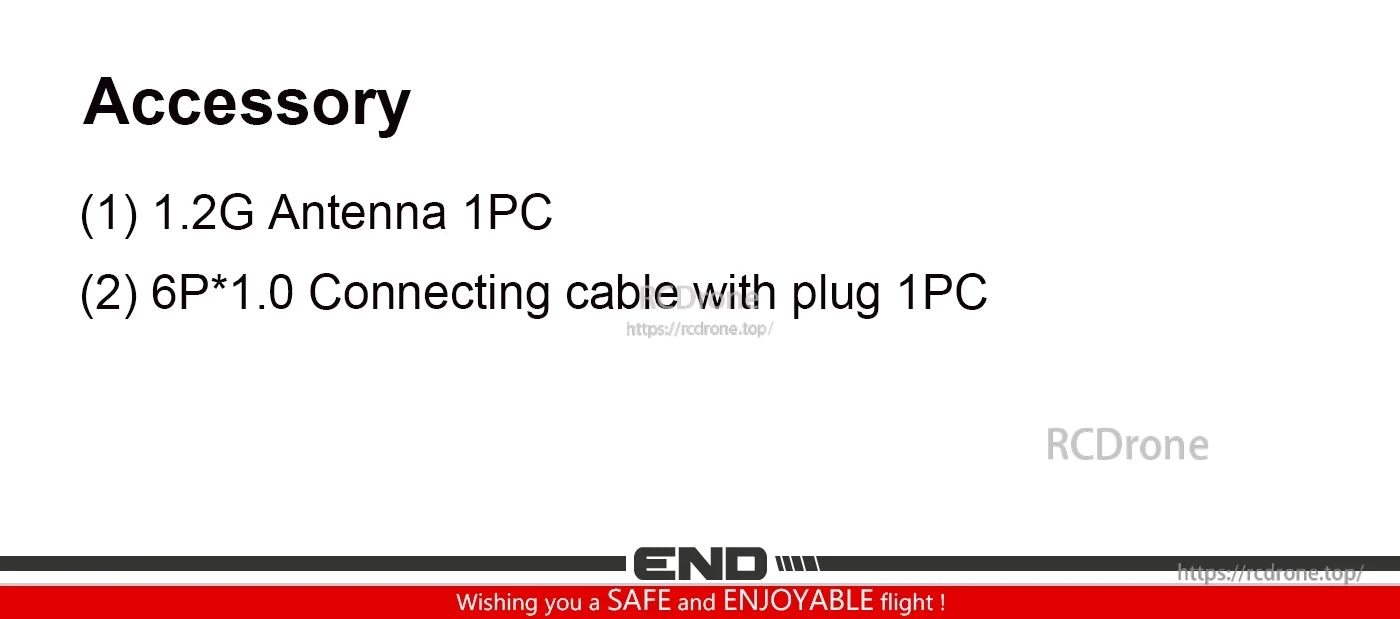

Axisflying TERK 1.2G 4W Analog VTX, Accessory includes 1.2G antenna and 6P*1.0 connecting cable with plug.

يتضمن الملحق هوائي 1.2G وكابل توصيل 6P*1.0 مع قابس.
