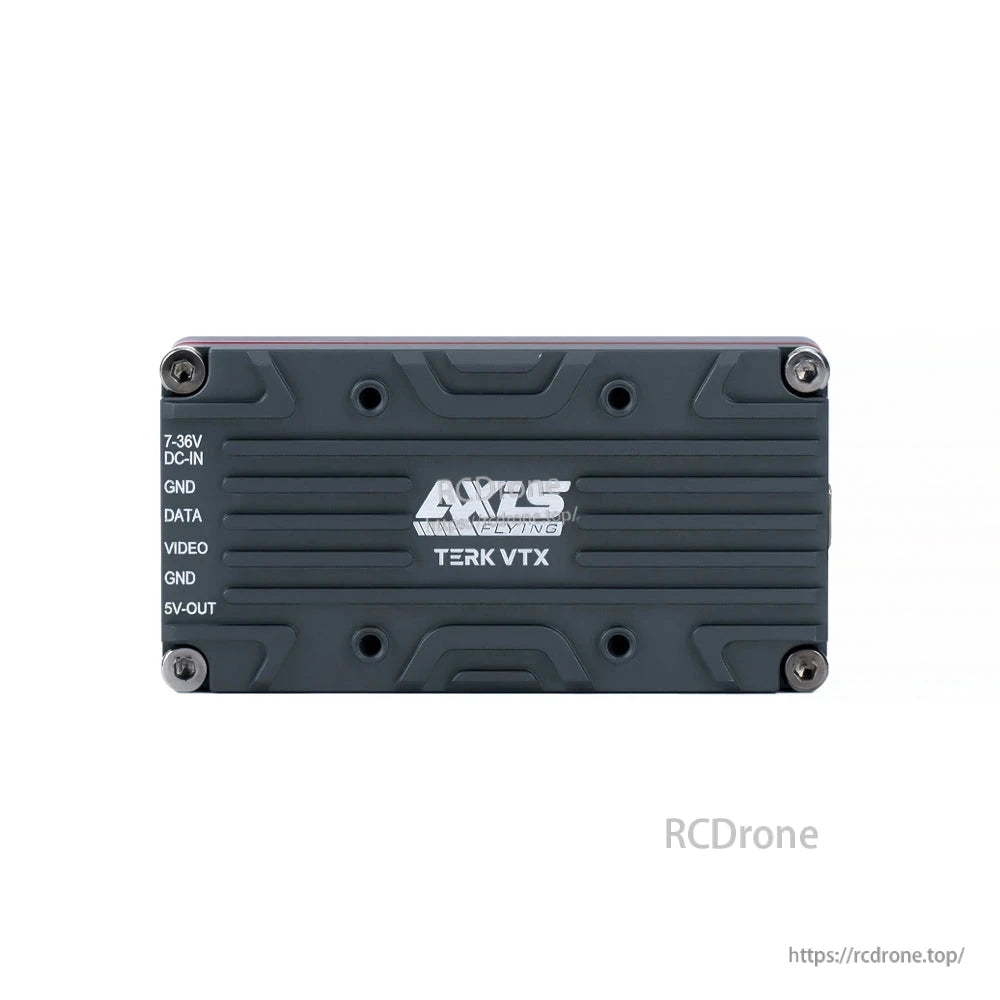

ملحقات درون Axisflying TERK 3.3G 2.5W VTX، MMCX، مدخل 7–36V DC، NTSC/PAL، ثنائي النواة، ميكروفون، LED

نظرة عامة

وحدة Axisflying TERK 3.3G 2.5W هي وحدة ملحقات طائرات الدرون VTX التناظرية مصممة لنقل الفيديو التناظري FPV بشكل موثوق. تتميز بمعالجة ثنائية النواة، ومشتت حرارة فائق، وميكروفون مدمج، ومؤشرات LED. تعمل على نطاق 3.3 جيجاهرتز مع مجموعات تردد A/B و16 نطاق نقل، وتدعم مستويات إخراج RF متعددة وصيغ فيديو NTSC/PAL لتوافق واسع.

الميزات الرئيسية

• بنية ثنائية النواة ومشتت حرارة فائق لأداء مستقر.
• ميكروفون مدمج ومؤشرات LED.
• مستويات الطاقة قابلة للاختيار: 25mW، 400mW، 1W، 2.5W@12V/900mA، بالإضافة إلى وضع PIT.
• مجموعات تردد A/B؛ CH1–CH8 لكل مجموعة (16 نطاق).
• التحكم عبر الأزرار أو تشغيل OSD.
• واجهة هوائي MMCX؛ 50Ω مقاومة RF و75Ω مقاومة إدخال الفيديو.
• إدخال فيديو CVBS 0.8~1.2VP-P؛ صيغ NTSC/PAL.
• DC-IN من 7–36V مع دبوس 5V-OUT لتوصيل النظام.
html

المواصفات

التحكمات

زر الطاقة

• دلالة الضوء الأخضر.
• اضغط لفترة قصيرة لتبديل الطاقة؛ عدد الوميض يظهر المستوى: 1× (25mW)، 2× (400mW)، 3× (1W)، 4× (2.5W).
• اضغط لفترة طويلة لمدة 2 ثانية لتبديل وضع PIT؛ الضوء الثابت يشير إلى وضع PIT.

زر النطاق/القناة

• الضوء الأحمر: مجموعة التردد؛ اضغط لفترة طويلة لمدة 2 ثانية لتبديل المجموعة. وميض 1× = المجموعة A؛ 2× = المجموعة B.
• الضوء الأزرق: نقطة التردد؛ اضغط لفترة قصيرة للتبديل بين CH1–CH8.

التوصيلات &والدبابيس

• DC-IN (7–36V)، GND
• DATA
• VIDEO، GND
• 5V-OUT

جدول الترددات

التطبيقات

ملحقات VTX التناظرية للطائرات بدون طيار لبناءات FPV التي تتطلب روابط فيديو تناظرية بتردد 3.3Ghz. مناسبة للمنصات متعددة المراوح والطائرات الثابتة.وحدة إدخال VTX التناظرية المرسومة للنظارات توفر اختيار النطاق/القناة، موصل SMA ذكر (دبوس داخلي)، عرض التردد، ومدخل طاقة 2S–6S؛ قد تختلف التوافر.

التفاصيل
