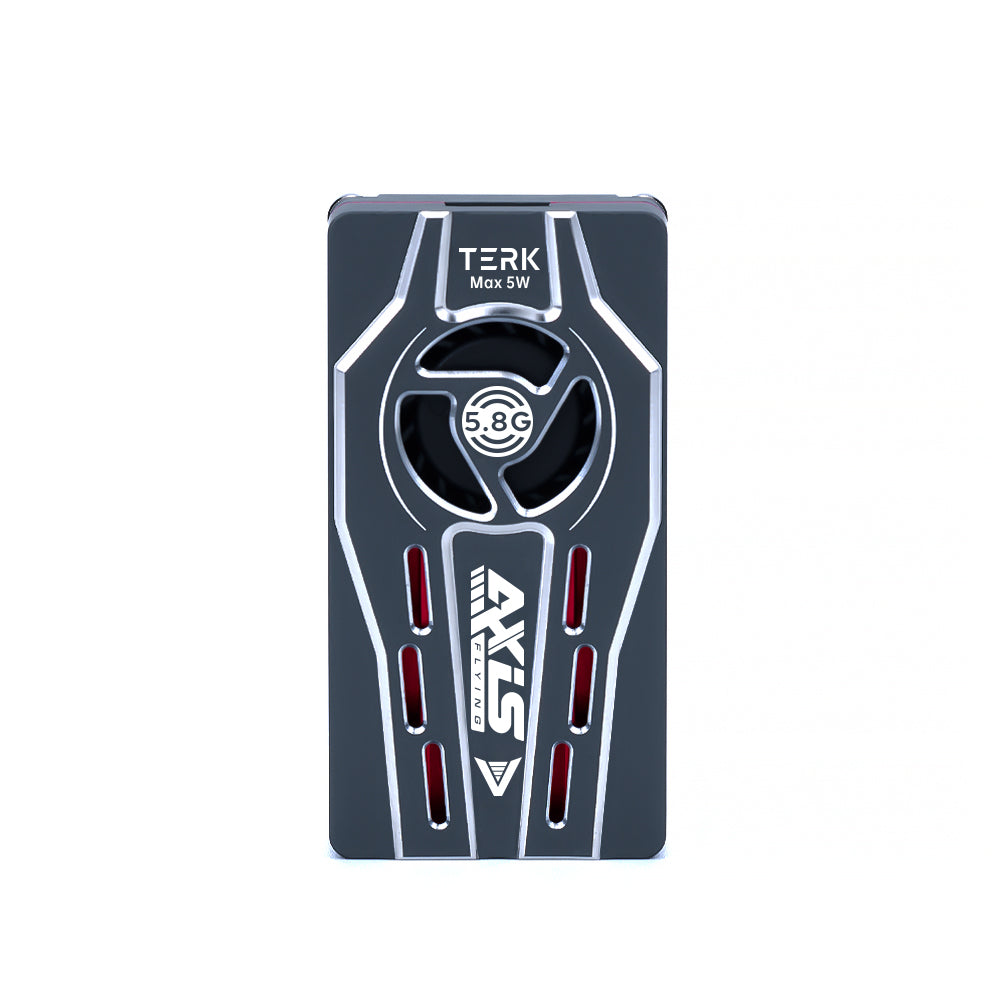

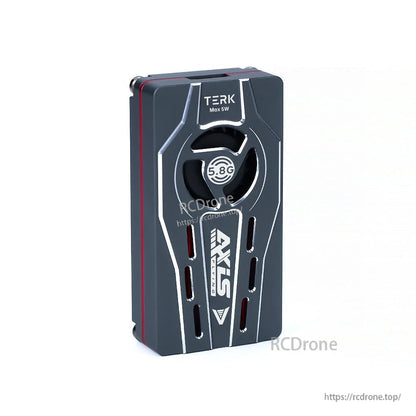

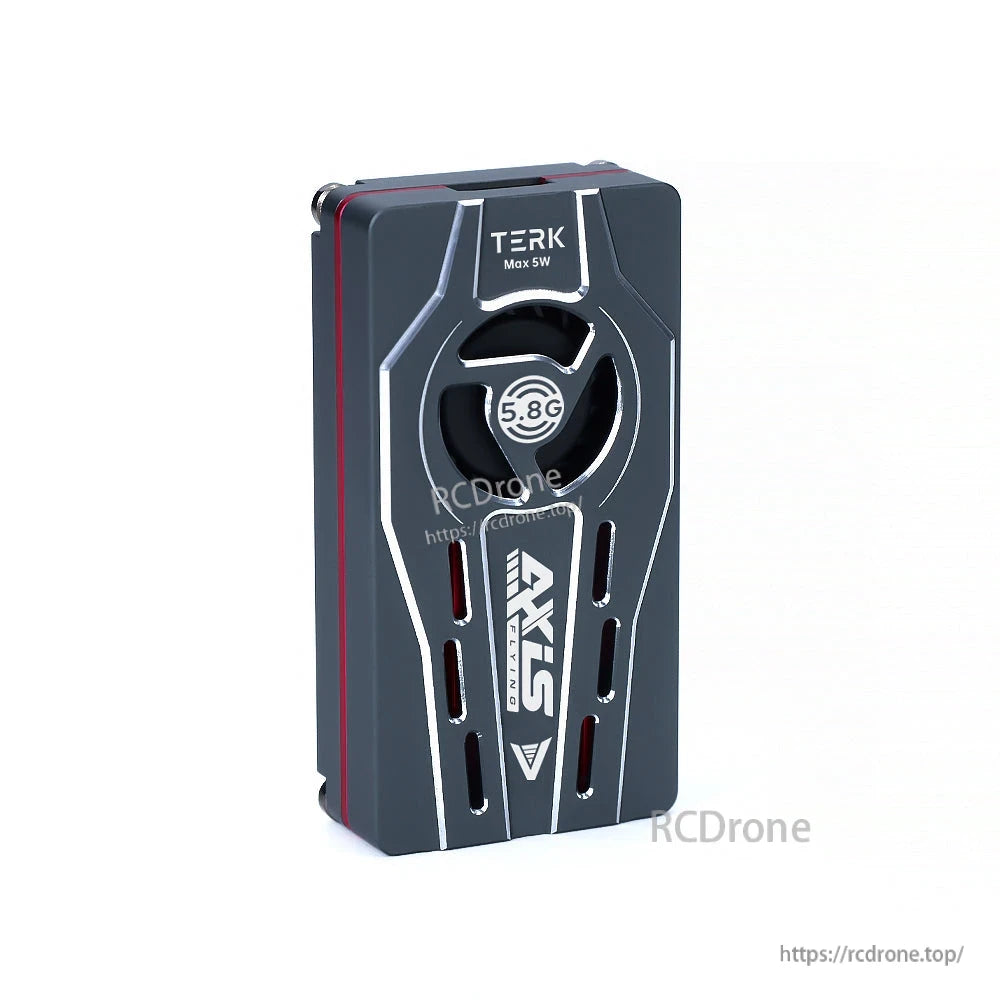

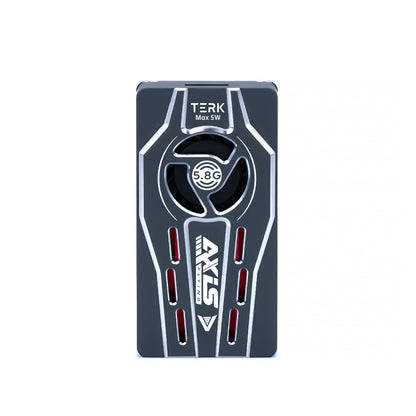

Axisflying TERK 5.8G 5W جهاز إرسال فيديو تناظري | ملحقات الطائرات بدون طيار، MMCX، جهد 7–36 فولت، 48 قناة، وضع PIT، LED & ميكروفون لطائرات FPV

نظرة عامة

جهاز Axisflying TERK 5.8G 5W Analog VTX هو جهاز إرسال فيديو لملحقات الطائرات بدون طيار FPV، يوفر نقلًا قويًا بتردد 5.8G مع ست مجموعات تردد وقنوات CH1–CH8. يتميز الجهاز بتصميم ثنائي النواة، ومبدد حرارة فائق، وميكروفون مدمج، ومؤشرات LED لفحص الحالة بسرعة. يدعم إدخال واسع من 7–36VDC ويقدم اتصال هوائي MMCX مع مقاومة 50Ω، مما يجعله مناسبًا لبناء الطائرات متعددة المراوح والطائرات ذات الأجنحة الثابتة FPV.

الميزات الرئيسية

• جهاز إرسال فيديو 5.8G تناظري مع خرج RF قابل للاختيار: 25mW، 400mW، 1W، 5W@12V/1300mA.
• بنية ثنائية النواة ومبدد حرارة فائق؛ تصميم مضاد للتداخل.
• ميكروفون مدمج لنقل الصوت على متن الطائرة.
• وظائف مؤشرات LED: الأخضر لاختيار الطاقة؛ الأحمر لمجموعة التردد؛ الأزرق للقناة.
• وضع PIT متاح عبر الضغط المطول (حوالي 2 ثانية) على زر الطاقة.
• ست مجموعات تردد (A/B/E/F/R/L)، 48 تردد نقل؛ تبديل دوري CH1–CH8.
• واجهة هوائي MMCX؛ مقاومة RF 50Ω.

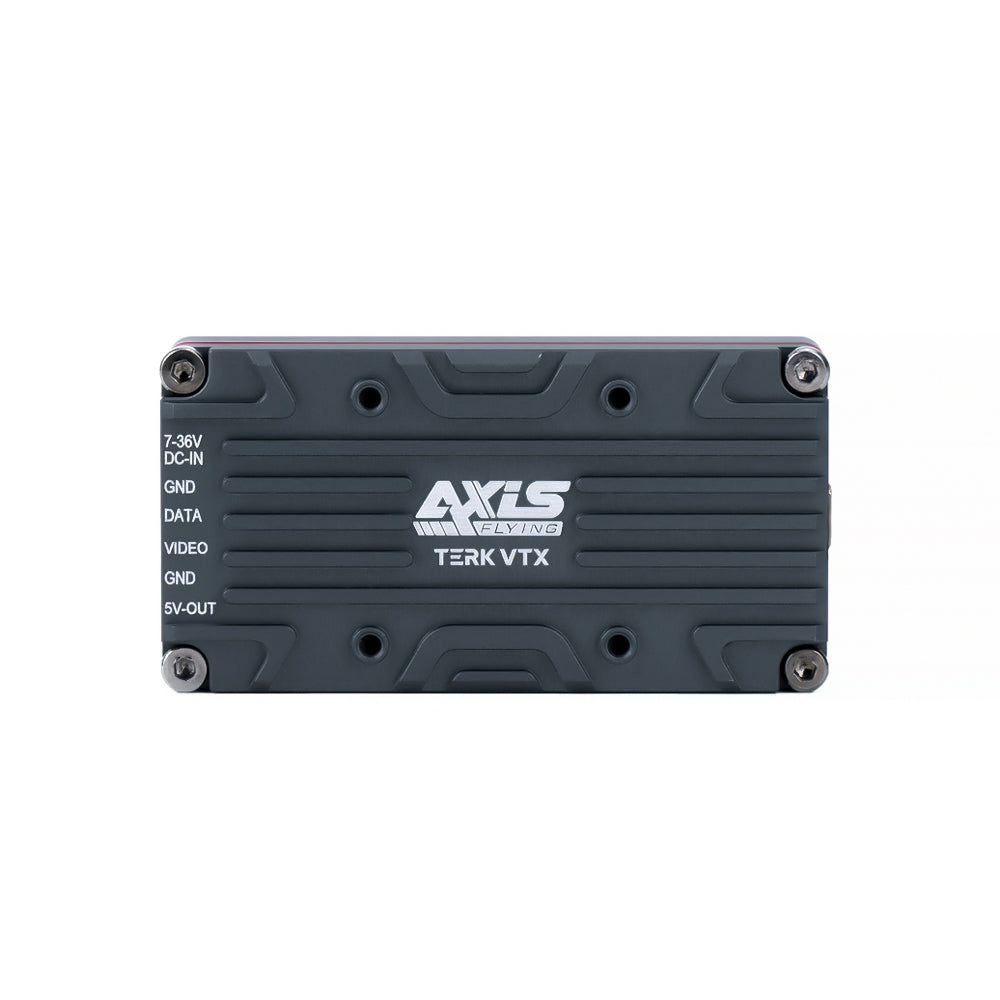

• مدخل واسع 7–36VDC؛ 5V-OUT لتغذية معدات الكاميرا المتوافقة.
• يدعم تشغيل الزر وتشغيل OSD.
• حجم مدمج 53.79*27.8*13.5mm؛ الوزن 27.5g؛ نمط تركيب 20*20mm.

المواصفات

جدول الترددات (ميغاهرتز)

عداد الطاقة (مرجع)

25م واط، 400م واط، 1 واط، 5 واط@12فولت/1300م أ

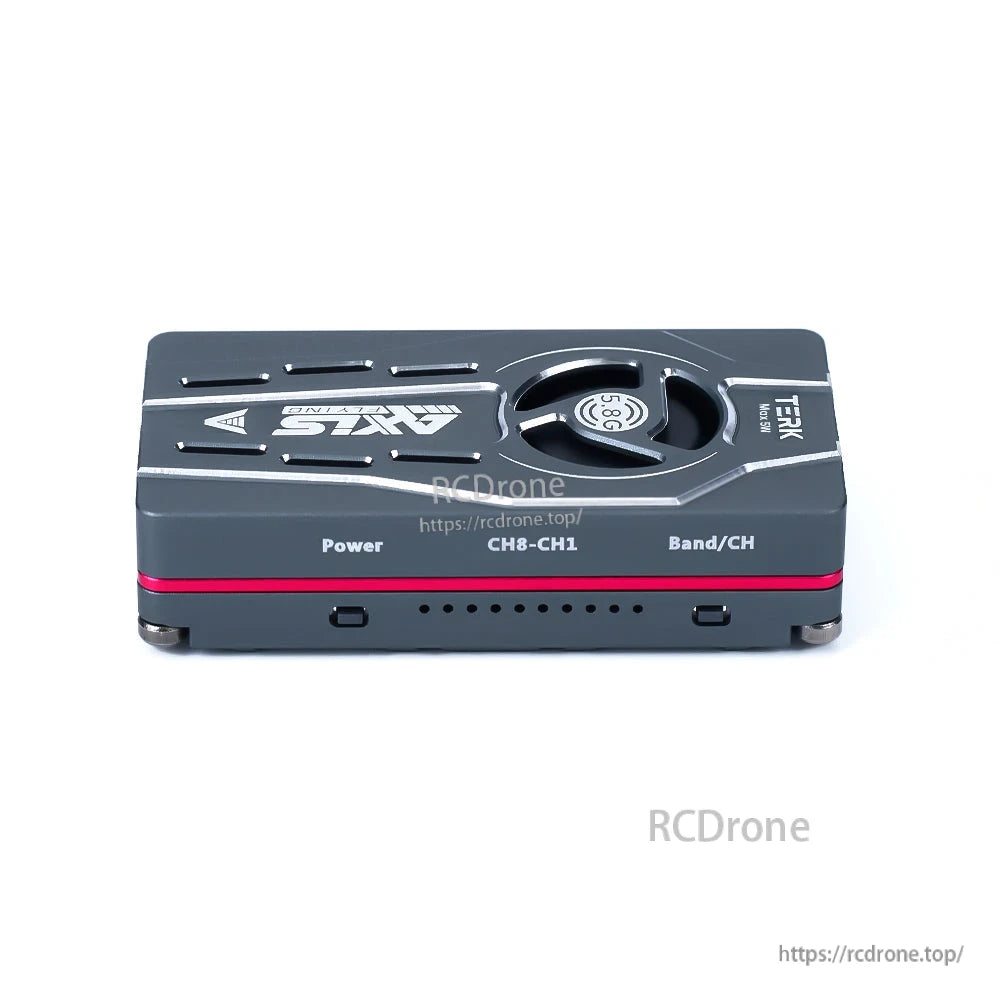

زر/عملية LED

زر الطاقة

إشارة الضوء الأخضر.اضغط للتبديل بين قوة الإرسال؛ اضغط مطولاً لمدة حوالي 2 ثانية لتفعيل وضع PIT (الضوء الثابت يشير إلى وضع PIT).

زر النطاق/القناة

الضوء الأحمر يشير إلى مجموعة التردد؛ اضغط لمدة حوالي 2 ثانية للتبديل بين المجموعات. الضوء الأزرق يشير إلى نقطة التردد؛ اضغط للتبديل بين CH1–CH8.

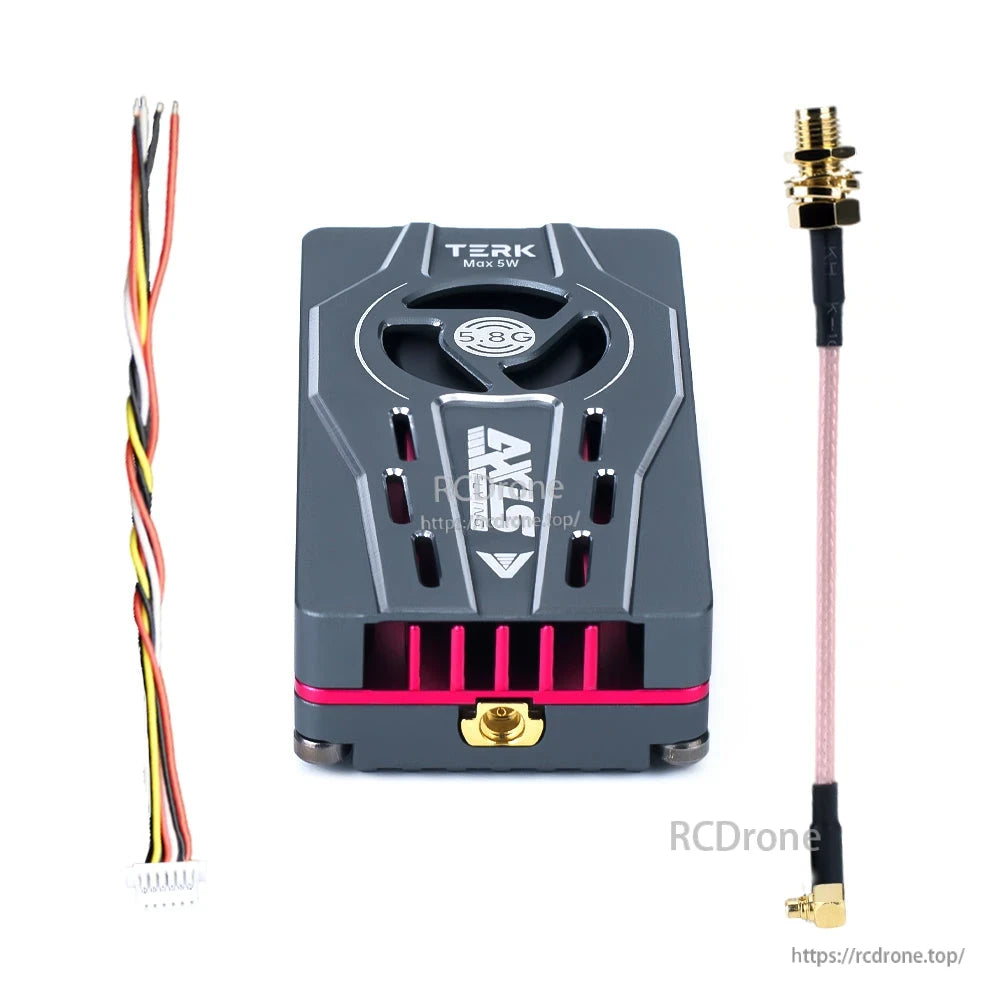

ما هو متضمن

• وحدة VTX التناظرية Axisflying TERK 5.8G
• كابل مجموعة الأسلاك
• كابل توصيل MMCX/محول

التطبيقات

نقل الفيديو التناظري FPV لطائرات السباق، الطائرات الرباعية الحرة، والطائرات ذات الأجنحة الثابتة التي تتطلب VTX عالي القدرة 5.8G مع جهد إدخال واسع وتركيب مدمج.
