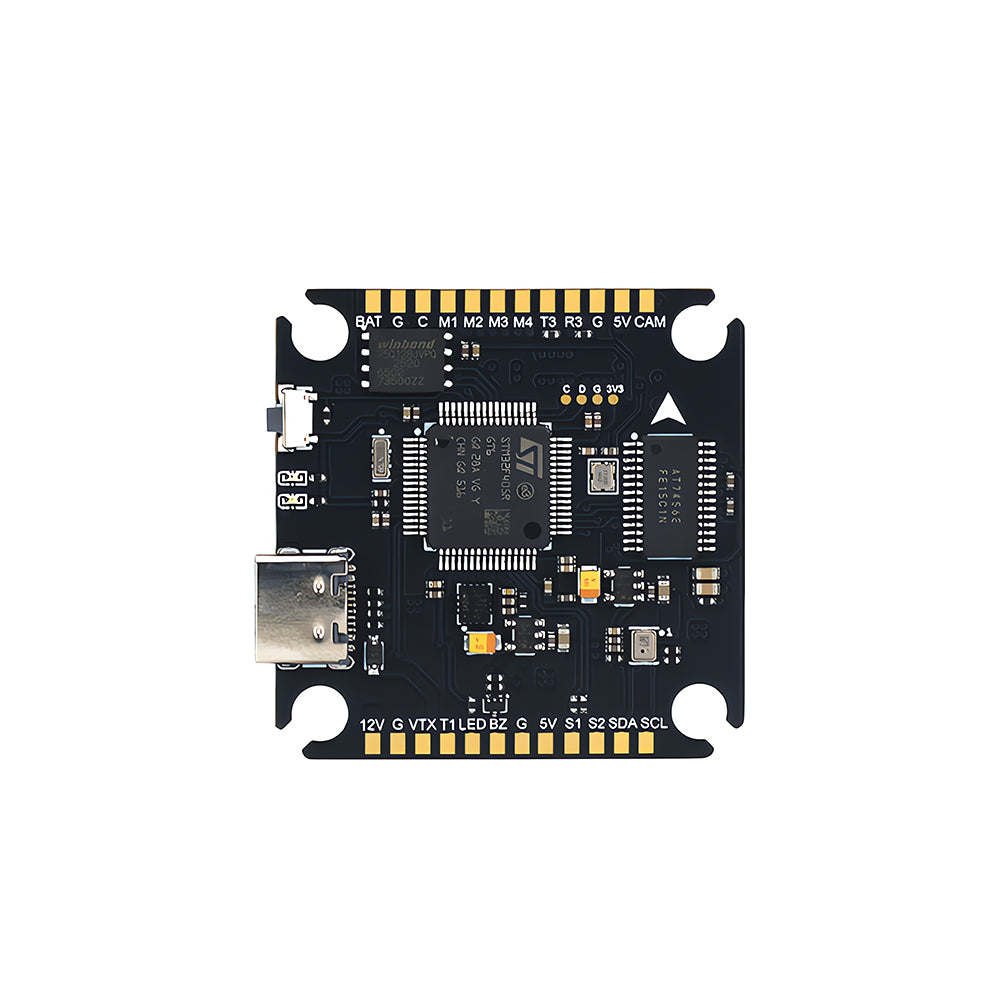

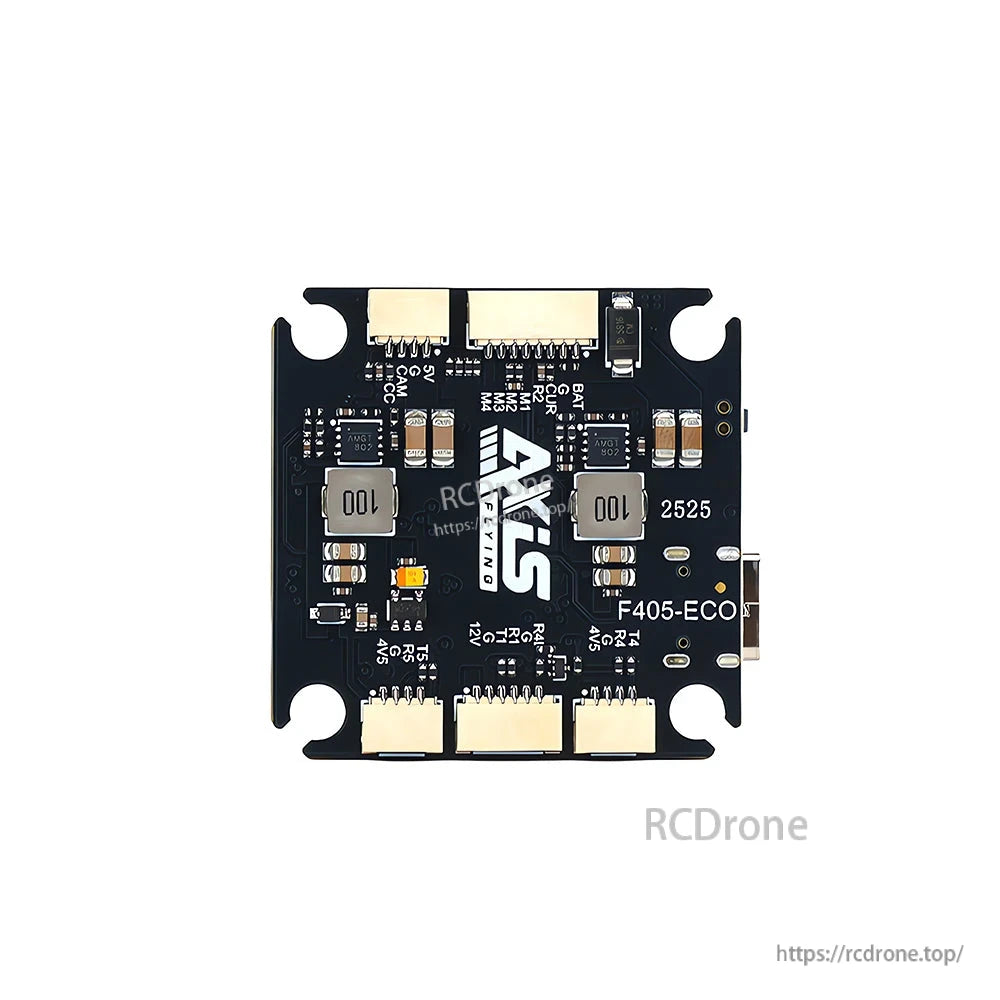

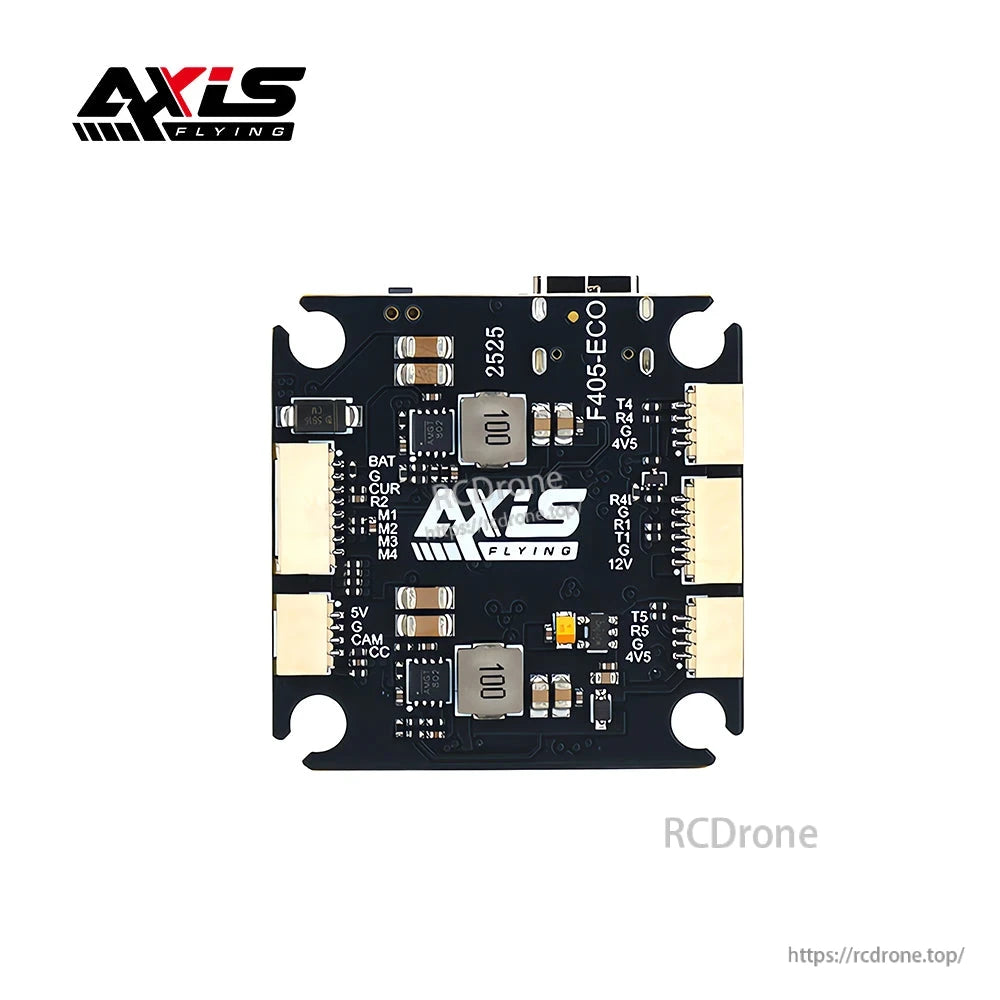

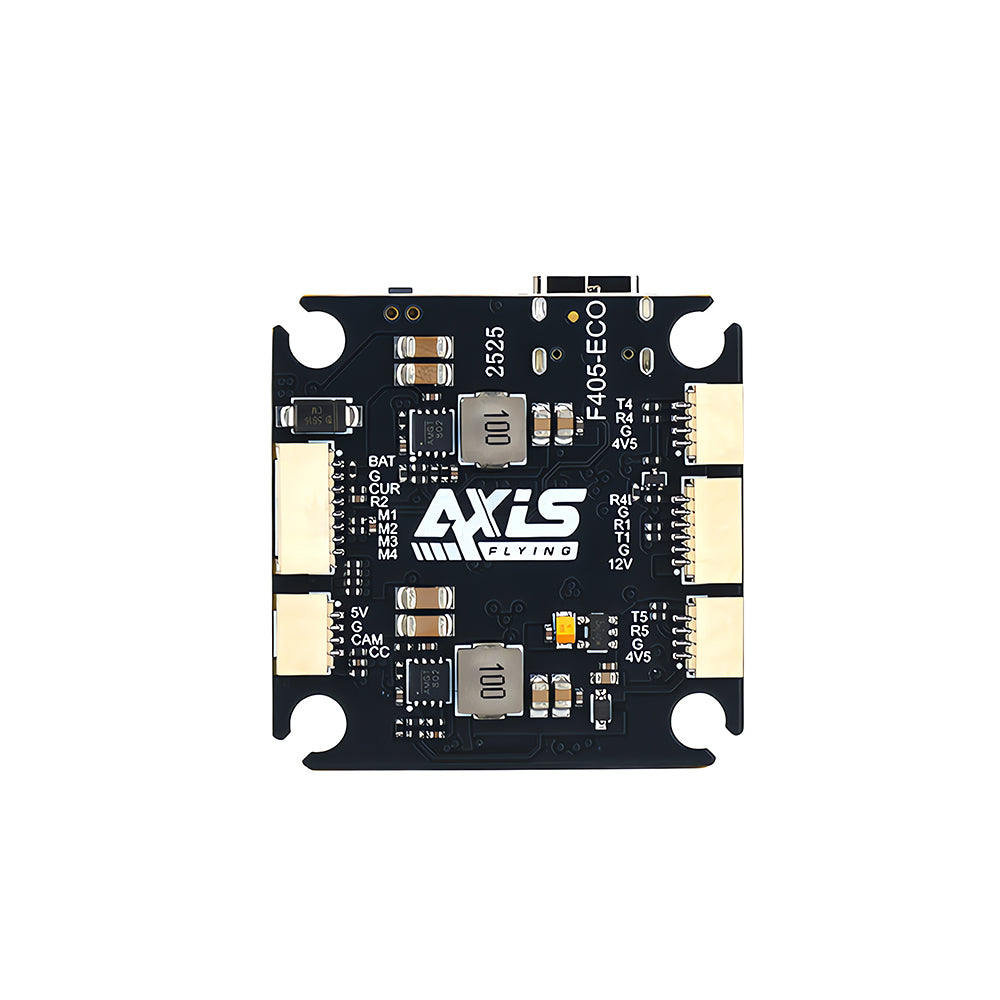

وحدة التحكم في الطيران Axisflying ECO F405، 4–8S LiPo، STM32F405، ICM42688P، 5 UARTs، 16M Blackbox، 12V/5V BEC

ملخص

وحدة تحكم الطيران Axisflying ECO F405 مصممة لأنظمة FPV وأنظمة FPV ذاتية الصنع. تدمج وحدة التحكم الدقيقة STM32F405RGT6 مع جيروسكوب ICM42688P، وتوفر 5 منافذ UART، وذاكرة فلاش مدمجة 16 ميجابايت لتسجيل بيانات الصندوق الأسود، ومخرجات BEC مُنظّمة 12 فولت/2 أمبير و5 فولت/2 أمبير. تدعم وظائف OSD والبارومتر، وتُثبّت على نمط قياسي 30.5×30.5 مم/M3. يتوفر موصل USB من النوع C ومفتاح تشغيل للتكوين وتحديث البرامج الثابتة. توضح مخططات الأسلاك توصيلات الكاميرا، وجهاز الاستقبال، ووحدة VTX التناظرية، ووحدة الهواء الرقمية، بما في ذلك DJI O4، وAvatar HD، وVista/Link.

الميزات الرئيسية

• معالج STM32F405RGT6 مع جيروسكوب ICM42688P
• جهد الإدخال: 4–8S LiPo
• 5 منافذ UART للأجهزة الطرفية
• ذاكرة فلاش 16 ميجا بايت لجهاز Blackbox
• المخرجات المنظمة: 12 فولت/2 أمبير و5 فولت/2 أمبير BEC
• دعم OSD ودعم البارومتر
• واجهة USB Type-C ومفتاح BOOT
• التركيب القياسي 30.5×30.5 مم/M3
• خيارات الأسلاك للكاميرا، وجهاز الاستقبال، ونظام VTX التناظري، ووحدات الهواء الرقمية (DJI O4، وAvatar HD، وVista/Link)

تحديد

ما هو المشمول

• ECO F405 FC ×1
• موصل 4P ×2
• عمود التخميد السيليكوني M3 ×5
• كابل توصيل جهاز الاستقبال ×2
• كابل توصيل الكاميرا ×1
• كابل توصيل وحدة الهواء ×1

التطبيقات

• طائرات بدون طيار FPV ومشاريع FPV DIY باستخدام نمط مكدس 30.5 × 30.5 مم (M3)
• تتطلب الإصدارات دعم بطاريات LiPo 4–8S وقضبان BEC متكاملة 12 فولت/5 فولت

تفاصيل

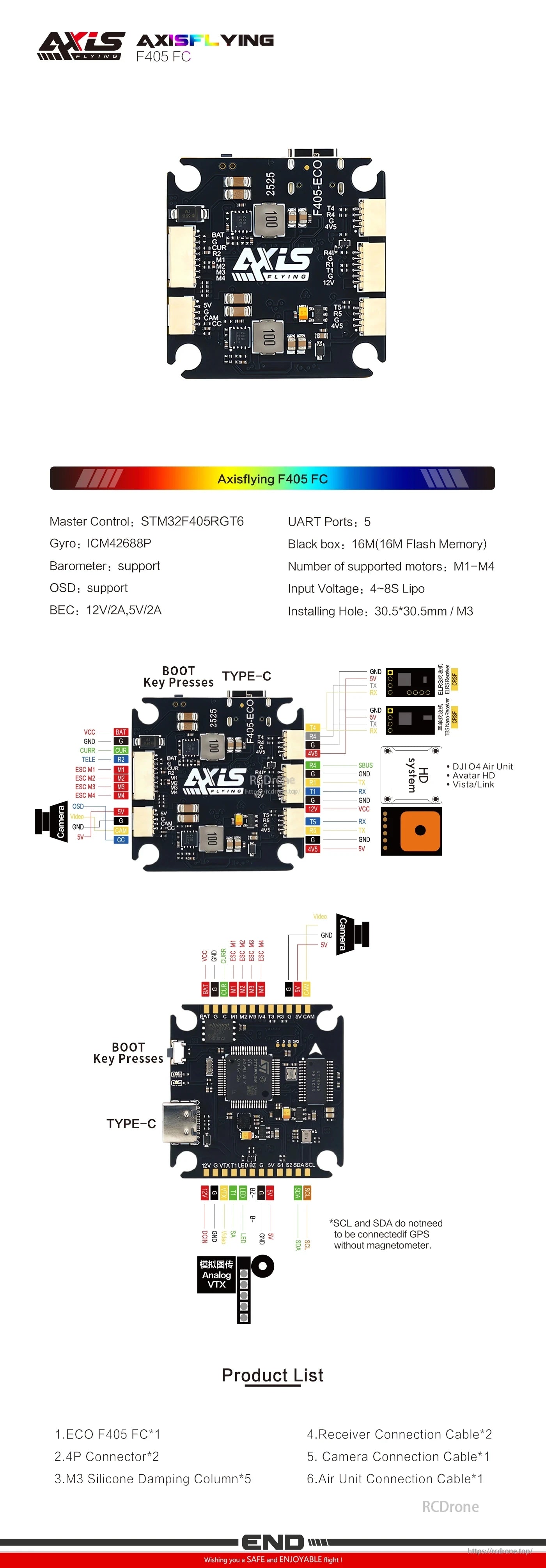

وحدة تحكم طيران Axisflying F405 FC مزودة بوحدة تحكم دقيقة STM32F405RG، وجيروسكوب ICM42688P، وتدعم 4 محركات، وذاكرة فلاش 16 ميجابايت، وشاشة عرض على الشاشة (OSD)، ووحدة تحكم BEC 12 فولت/2 أمبير. تتضمن منافذ UART، وتوافقًا مع أنظمة HD، وكابلات توصيل متنوعة.
