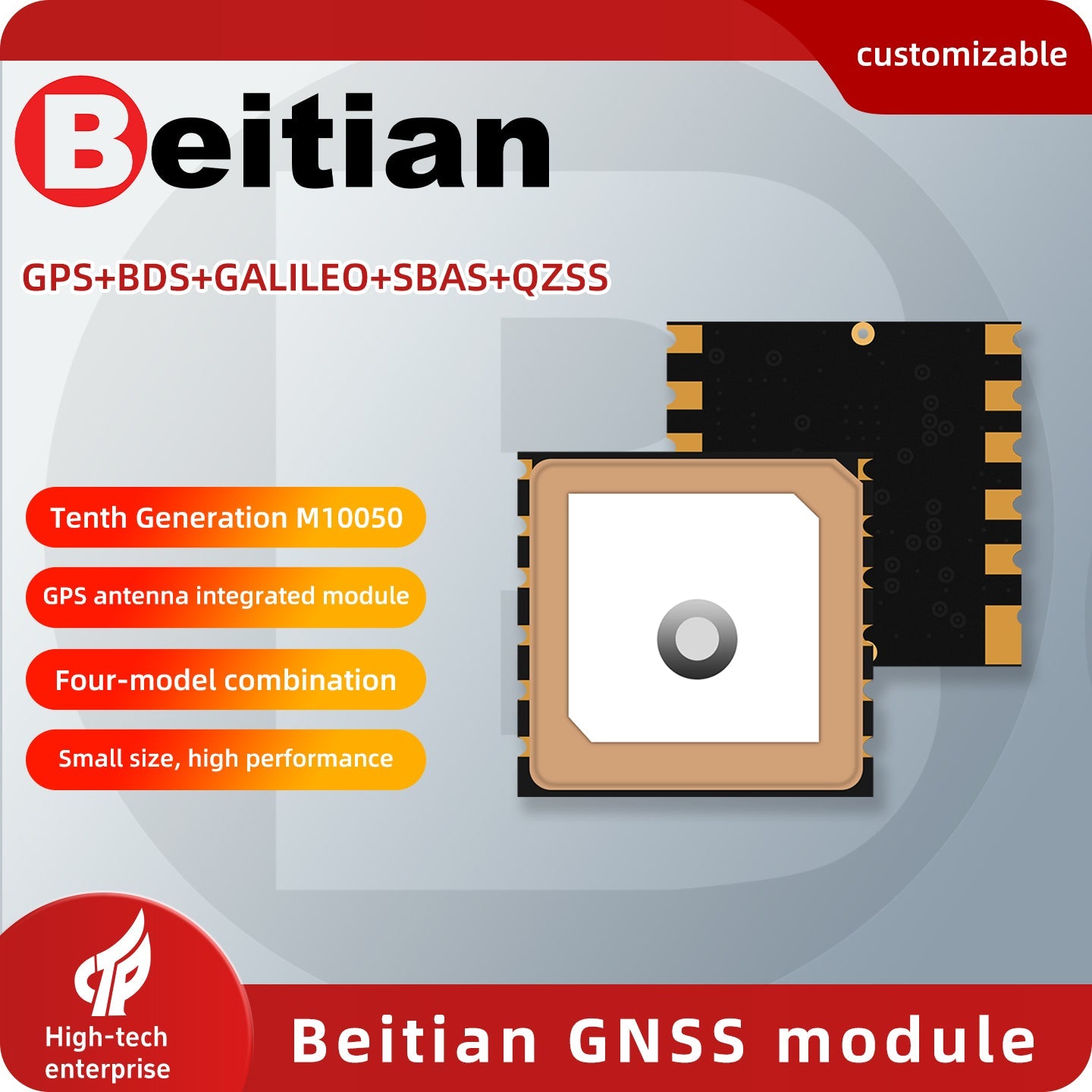

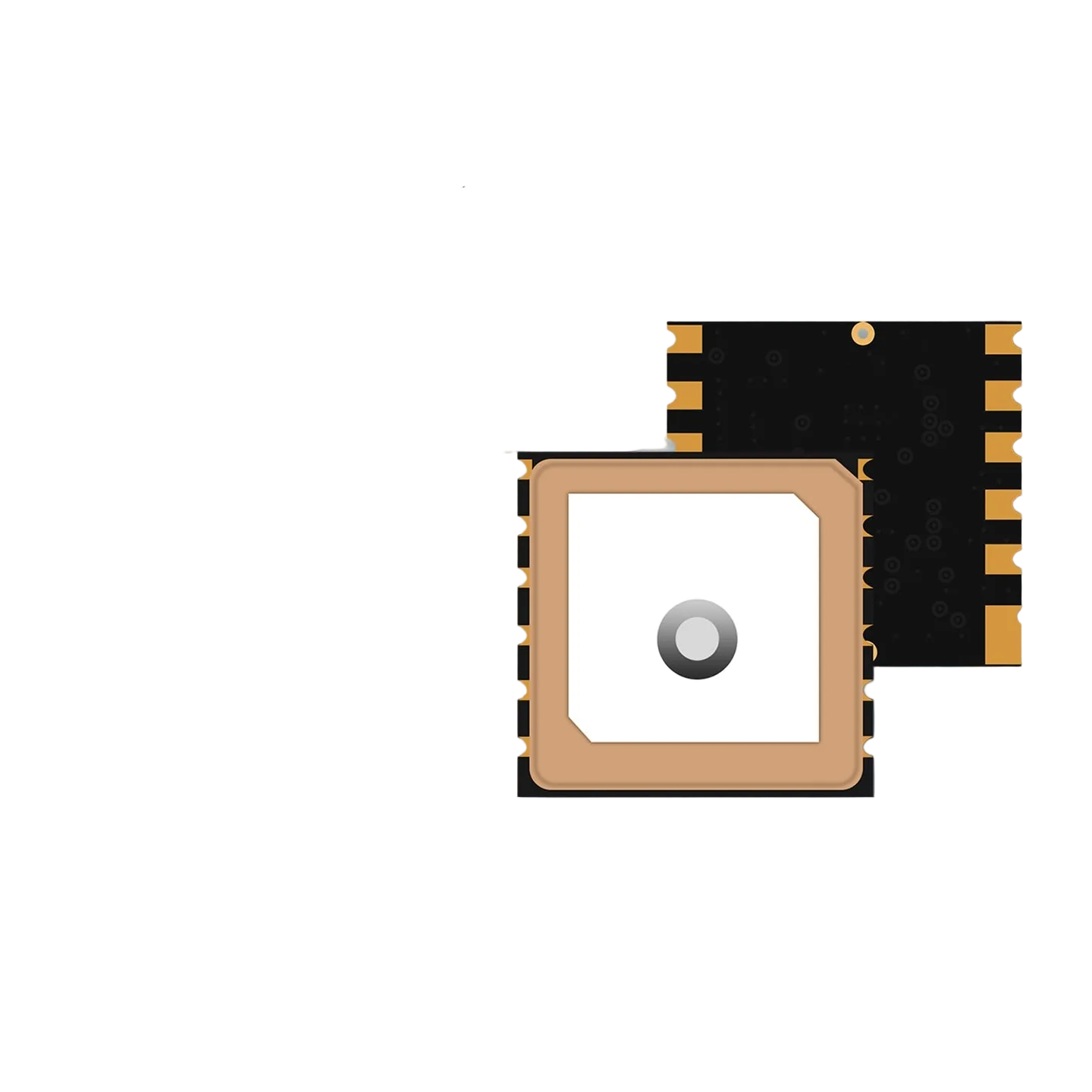

وحدة تحكم الطيران Beitian BE-166 M10050 GNSS مع هوائي مدمج لتحديد المواقع للطائرات بدون طيار

Beitian

$15.66 USD

أُوكَازيُون نفذ

Taxes included. الشحن محسوب عند السداد.

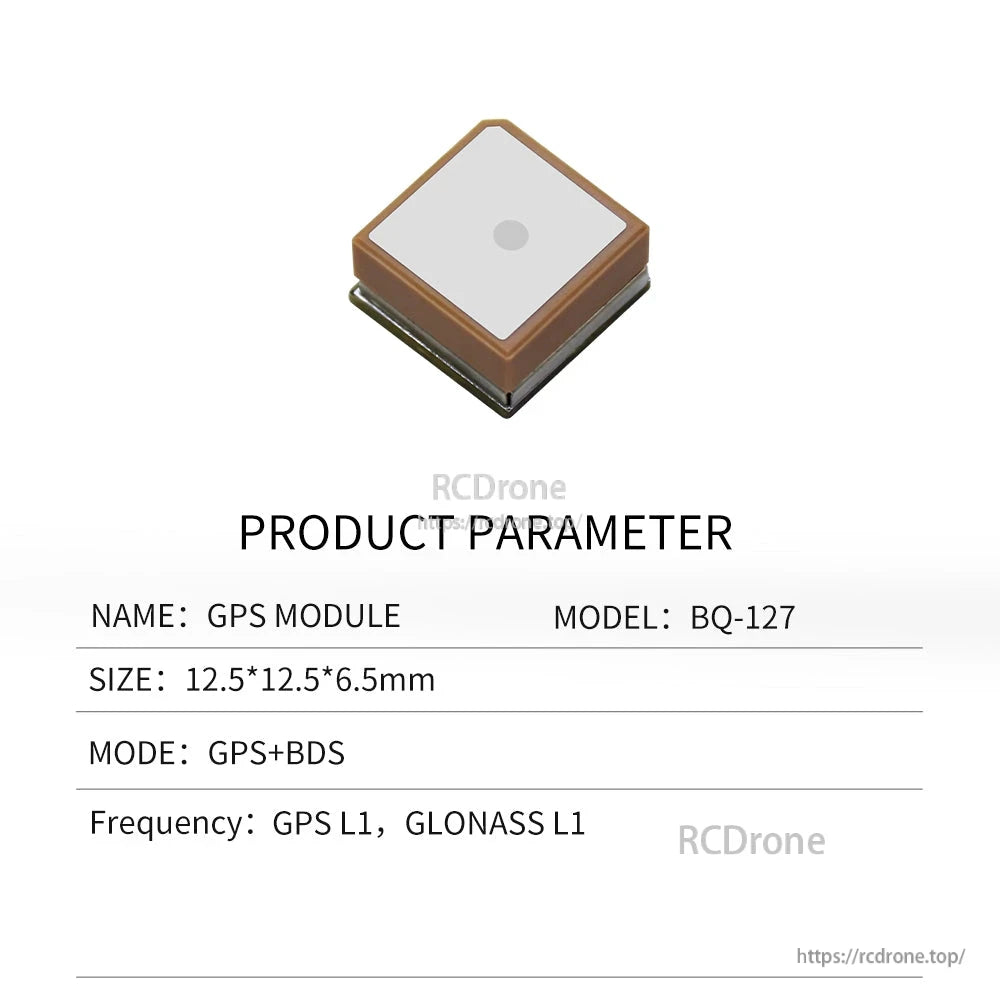

نموذج BE-166 BQ-127

كمية

عرض التفاصيل الكاملة

نظرة عامة

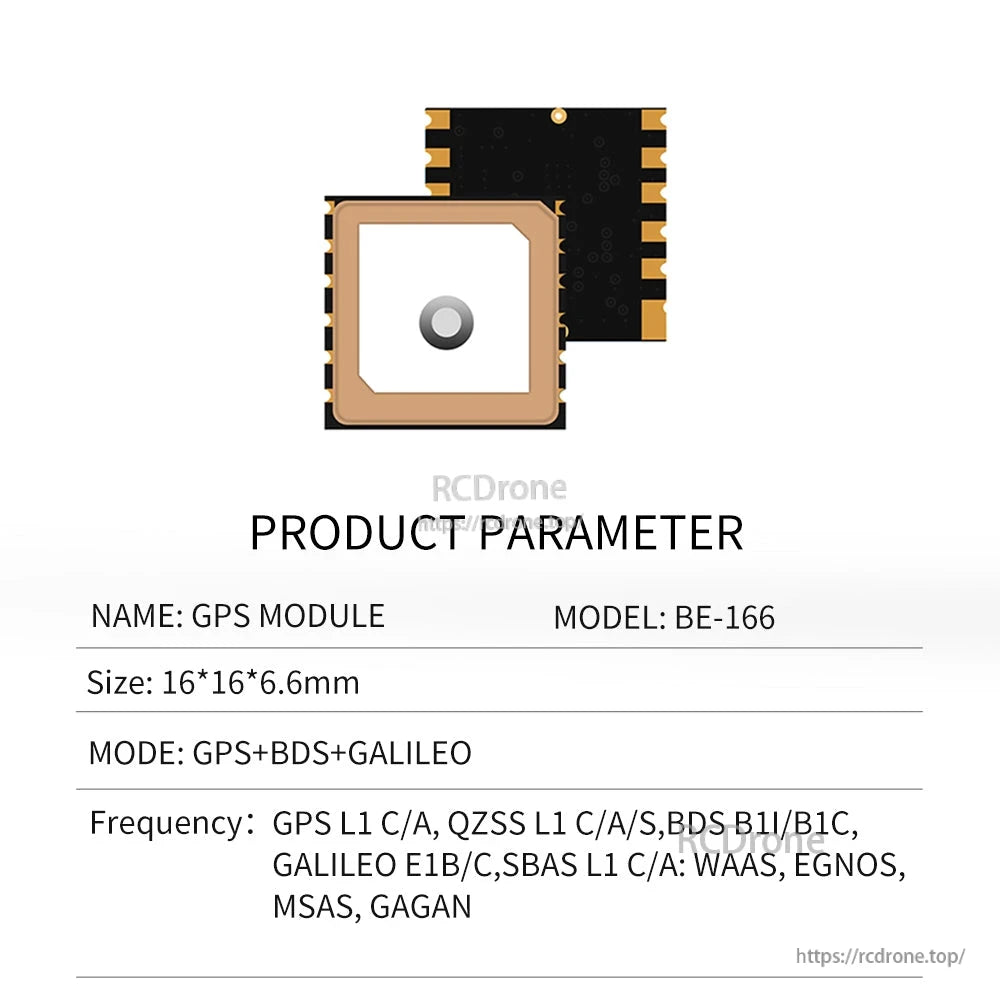

بيتيان BE-166 هو وحدة تحكم طيران GNSS مع هوائي سيراميكي مدمج من نوع M10050 لأنظمة تحديد المواقع المدمجة. يستخدم حزمة SMD ذات 12 دبوسًا ومصمم للإخراج التسلسلي لبيانات GNSS في إعدادات الملاحة والتحكم المدمجة.

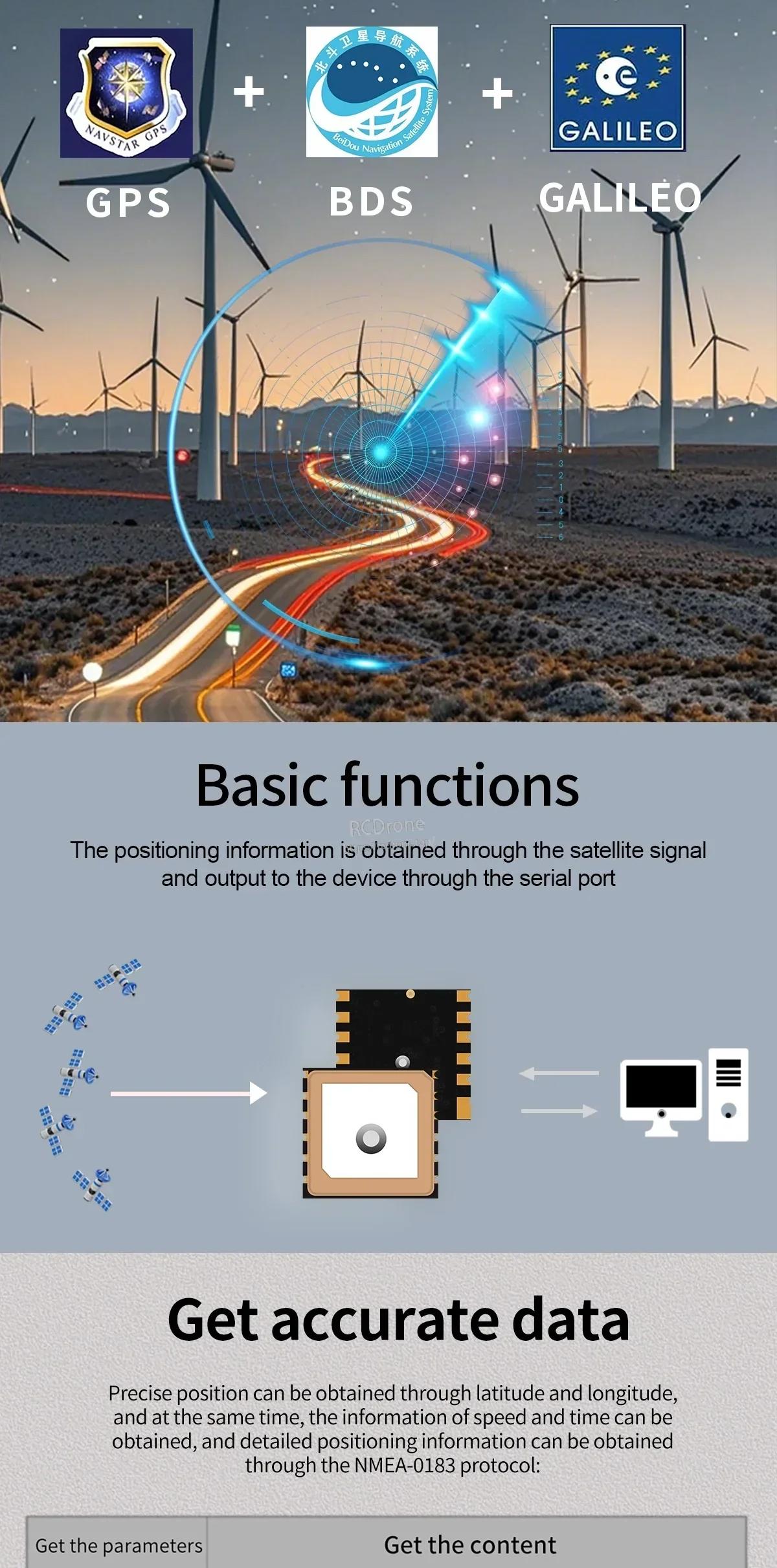

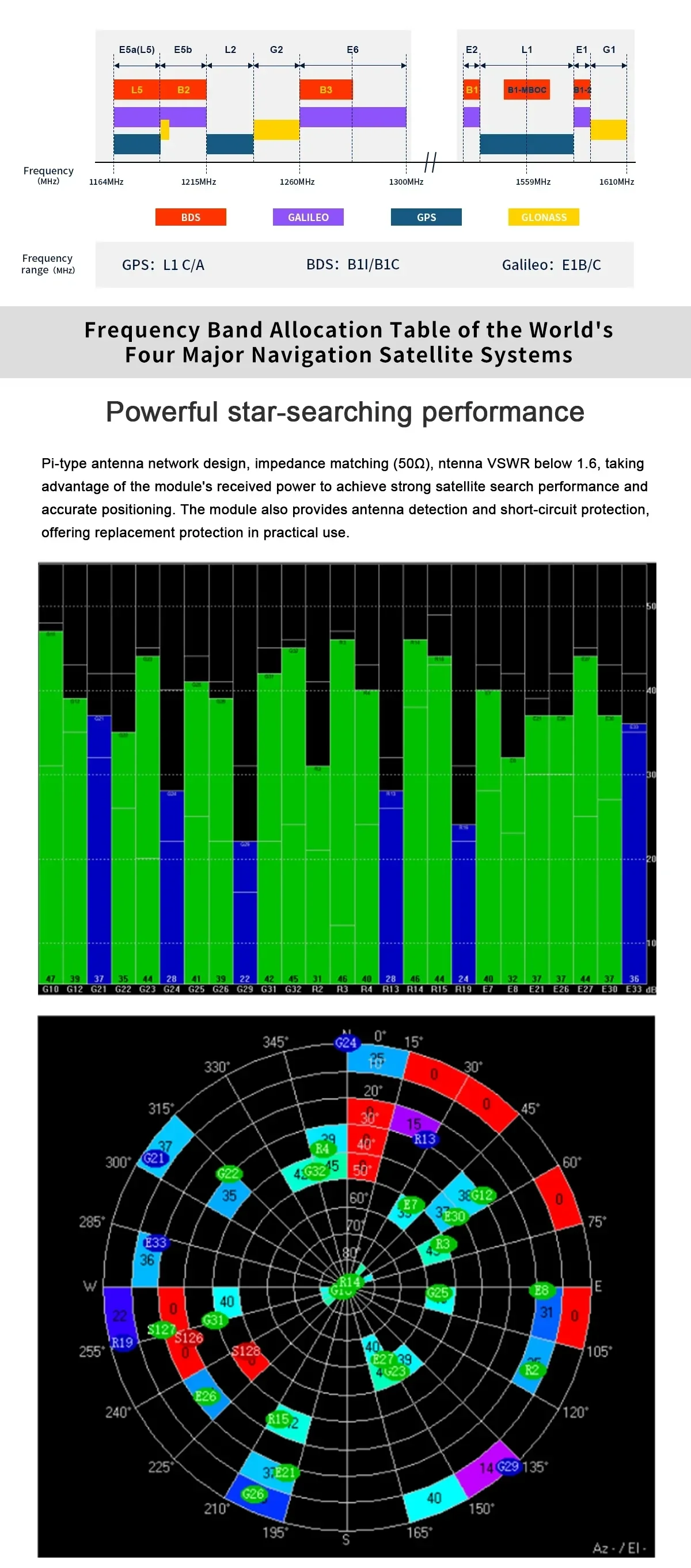

يدعم نوع المستقبل GPS L1 C/A، QZSS L1 C/A/S، BDS B1I/B1C، Galileo E1B/C، و SBAS L1 C/A، بما في ذلك WAAS، EGNOS، MSAS، و GAGAN. توفر الوحدة تحديد المواقع متعدد الكواكب مع إخراج بمستوى TTL.

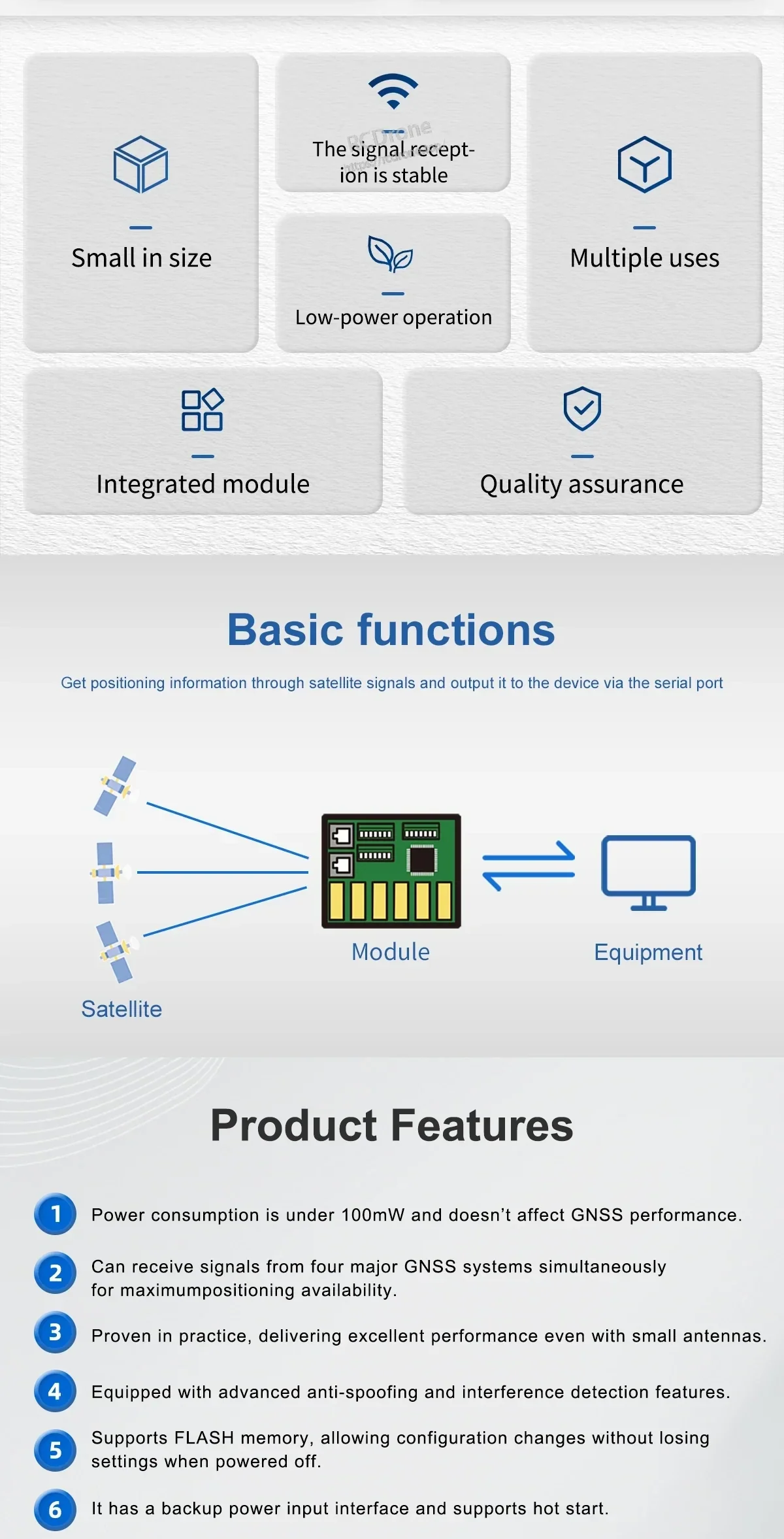

الميزات الرئيسية

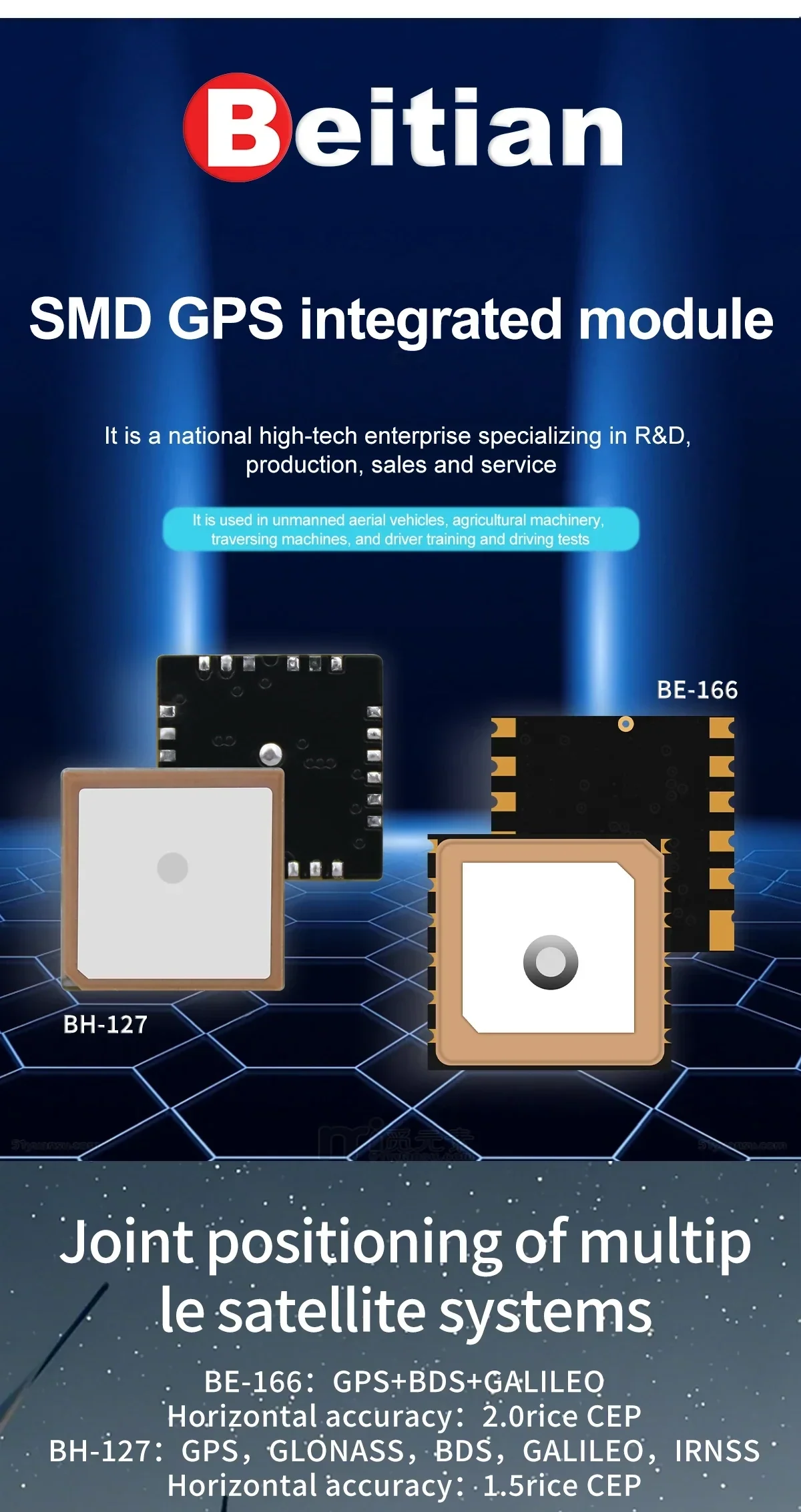

وحدة هوائي GNSS من نوع الباتش مدمجة للتثبيتات المدمجة.
يدعم استقبال إشارات GPS و BDS و Galileo و QZSS و SBAS.
تصميم منخفض الطاقة مع تيار 30mA/3.3V واستهلاك طاقة أقل من 100mW.
يدعم ذاكرة FLASH، وضع السكون، بدء التشغيل السريع، وترقيات البرمجيات عبر المنفذ التسلسلي من جهاز الكمبيوتر المضيف.
يتضمن وظائف اكتشاف الهوائي وحماية من الدائرة القصيرة.
يمكن استخدام مخرج 1PPS للتزامن أو التوقيت.
حجم صغير وسهل الاستخدام لتطبيقات تحديد المواقع المدمجة.

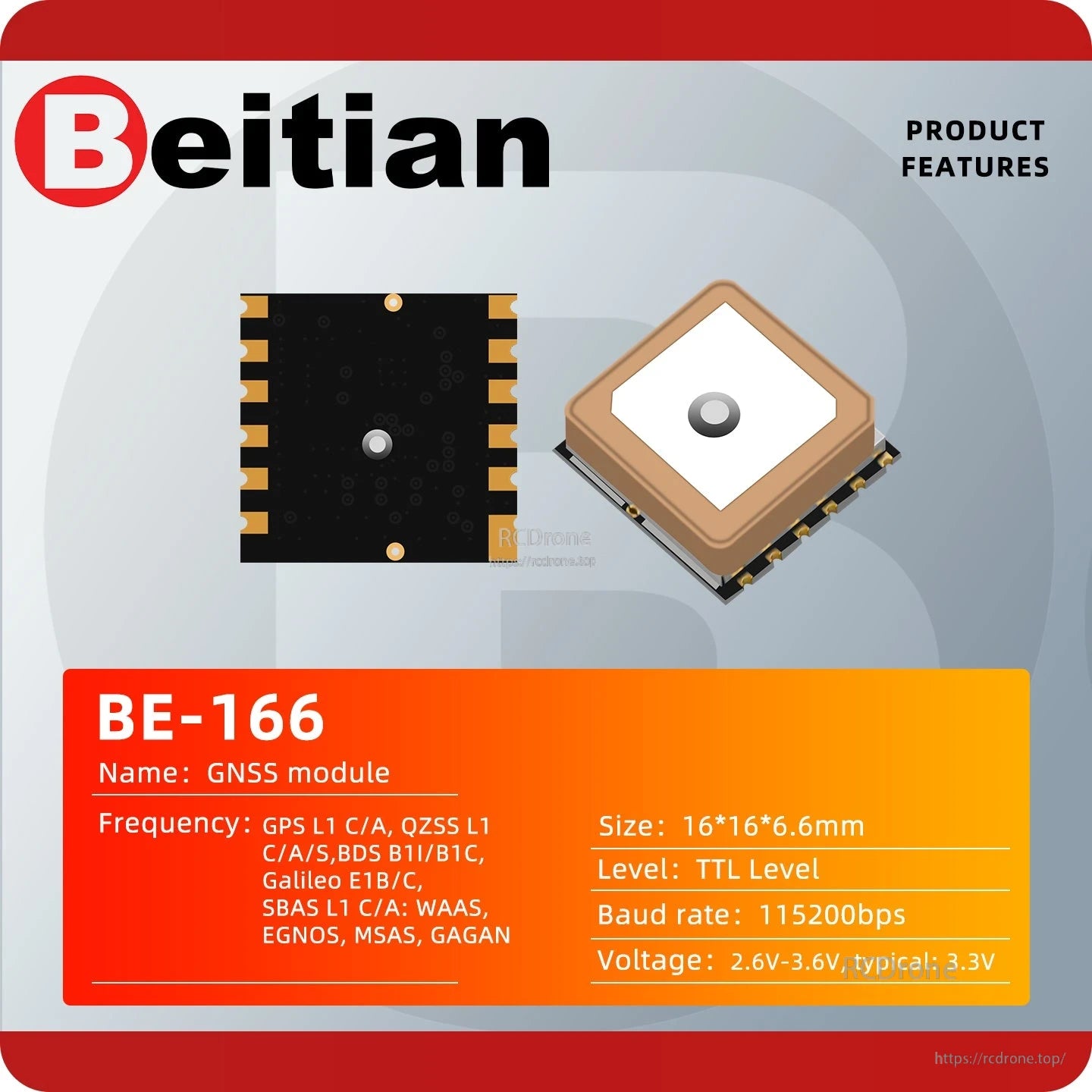

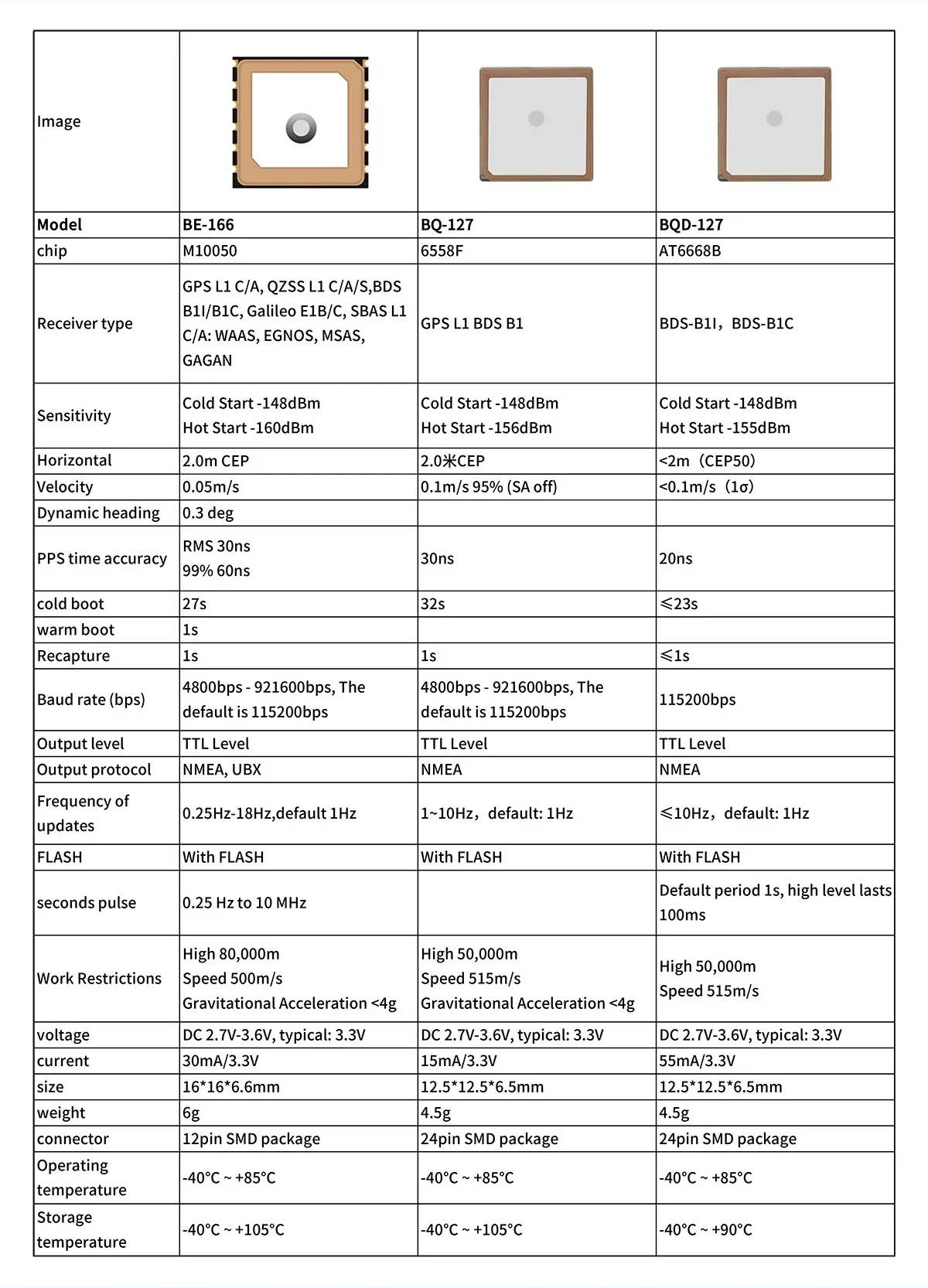

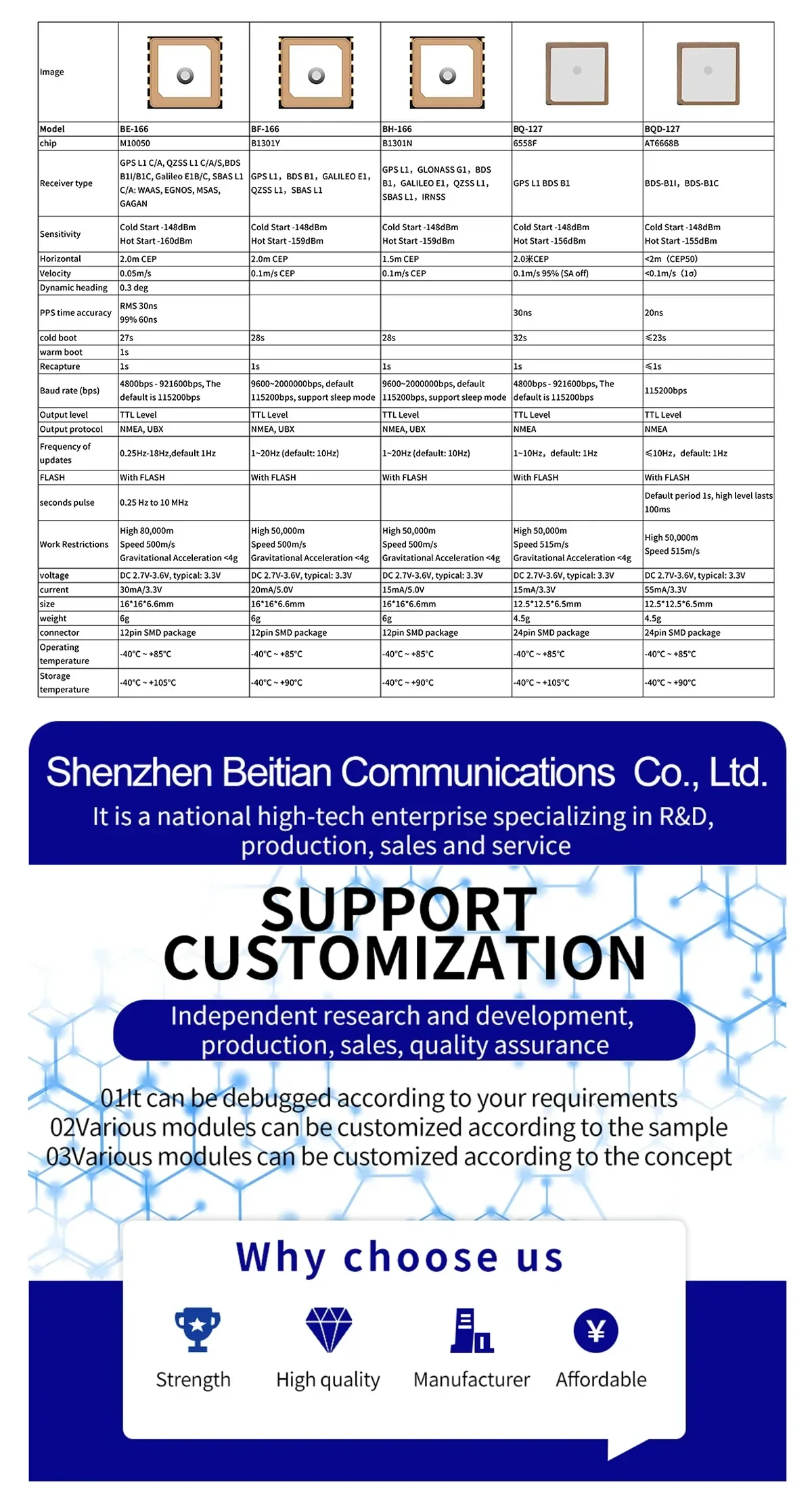

المواصفات

النموذج	BE-166
الشريحة	M10050
نوع المستقبل	GPS L1 C/A، QZSS L1 C/A/S، BDS B1I/B1C، Galileo E1B/C، SBAS L1 C/A: WAAS، EGNOS، MSAS، GAGAN

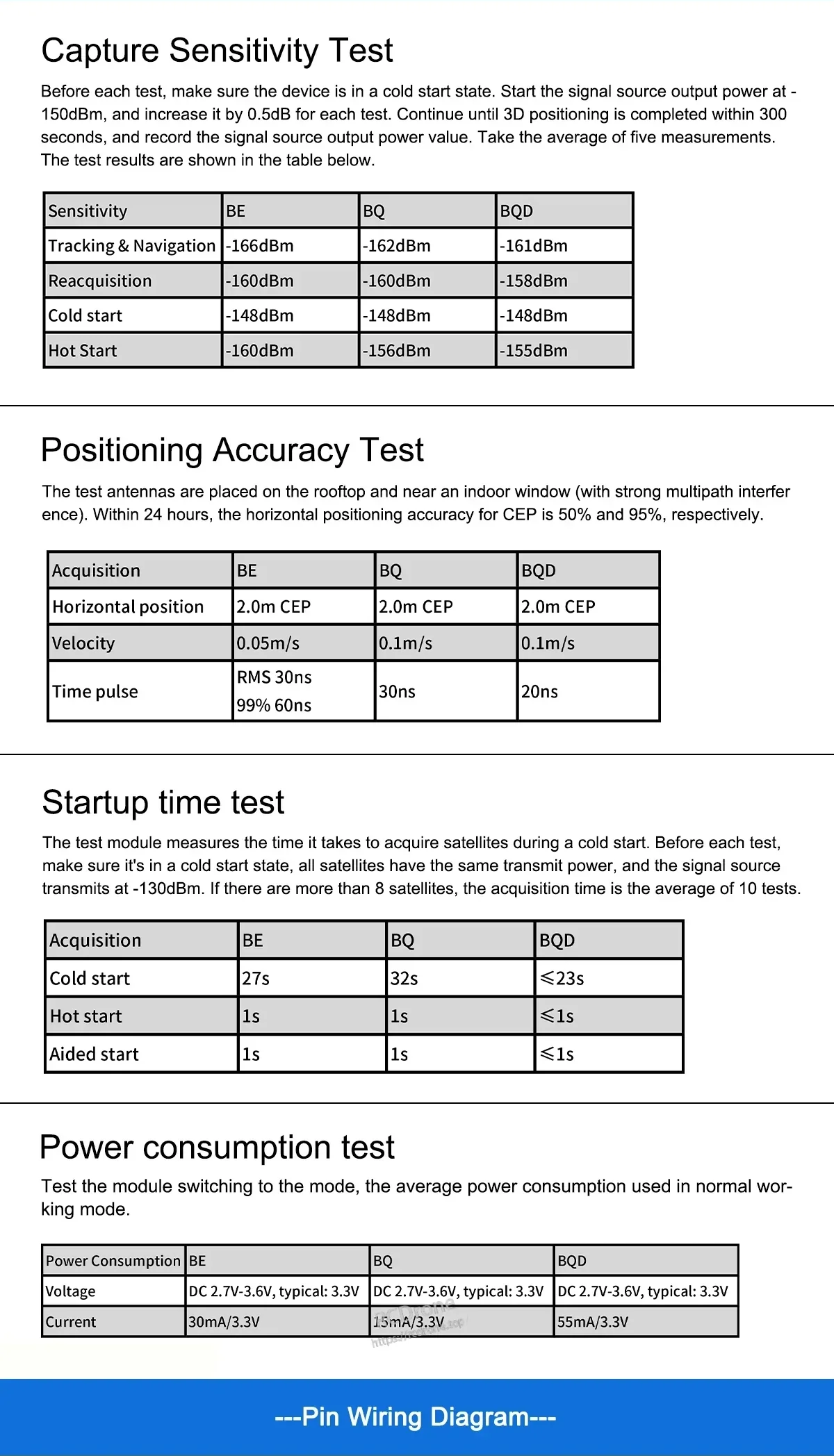

الحساسية	بدء بارد -148dBm؛ بدء ساخن -160dBm
أفقي	2.0م CEP
السرعة	0.05م/ث
الاتجاه الديناميكي	0.3 deg
دقة وقت PPS	RMS 30ns; 99% 60ns
إعادة تشغيل باردة	27s
إعادة تشغيل دافئة	1s
استعادة	1s
معدل البود (bps)	4800bps - 921600bps، الافتراضي 115200bps
مستوى الإخراج	مستوى TTL

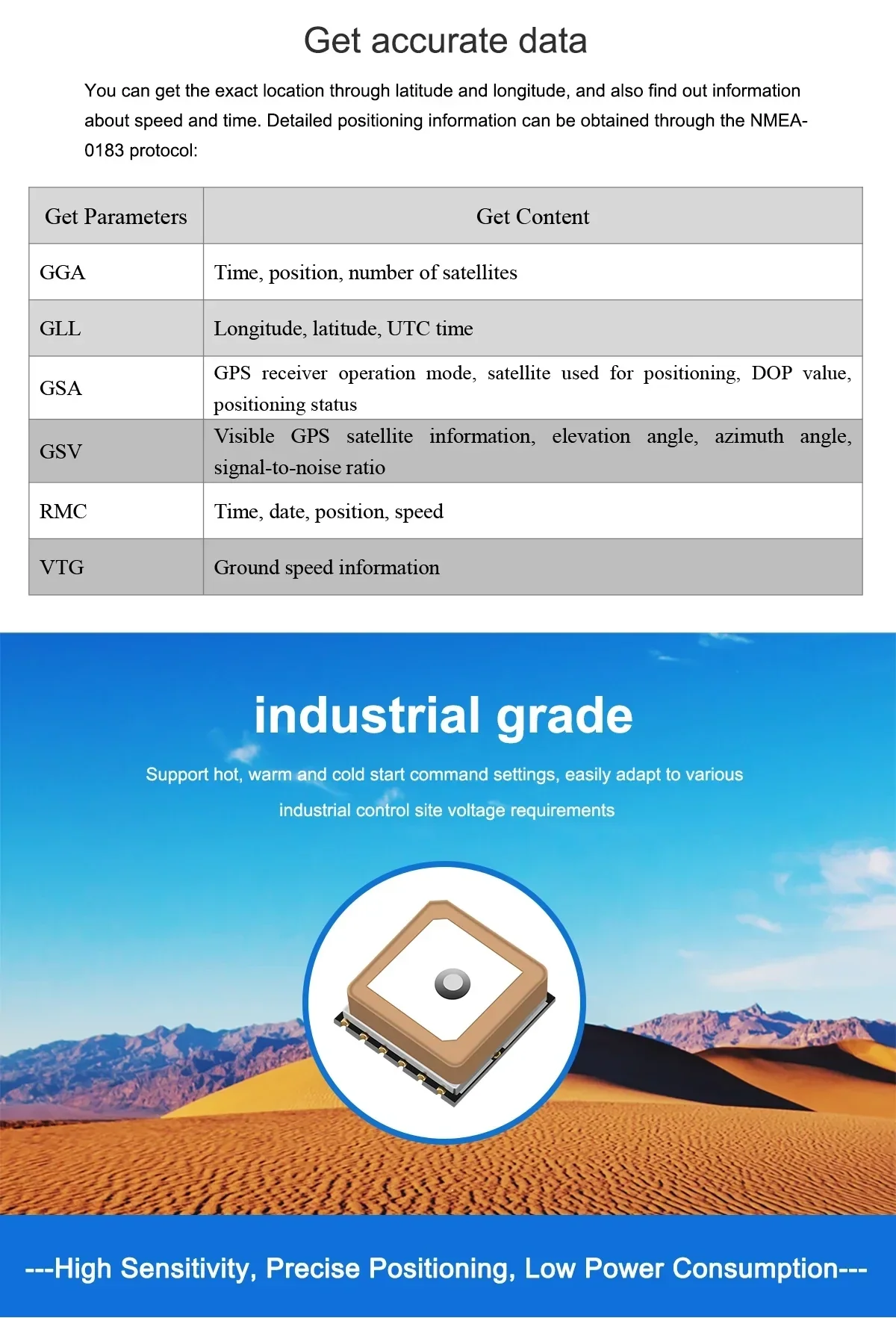

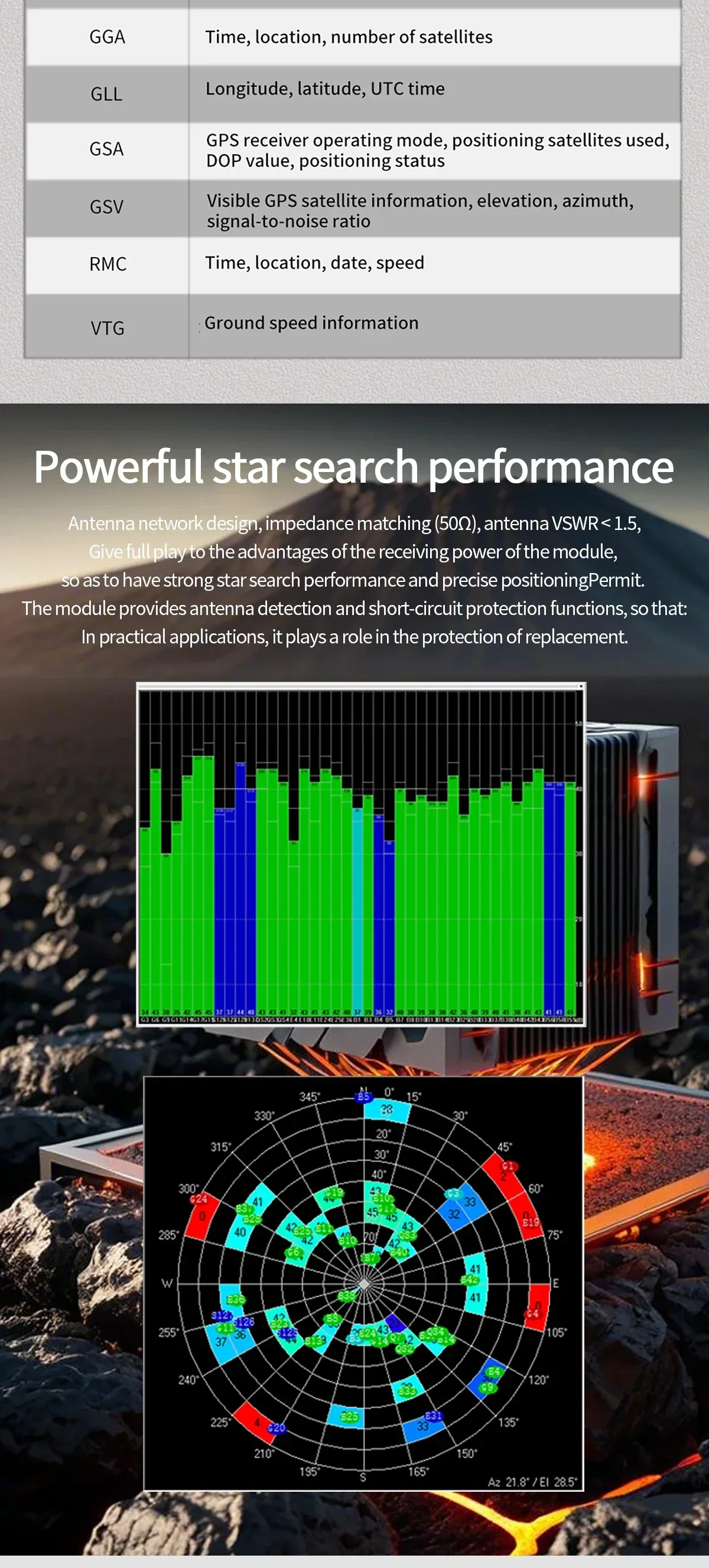

بروتوكول الإخراج	NMEA، UBX
تردد التحديثات	0.25Hz - 18Hz، الافتراضي 1Hz
فلاش	مع فلاش
نبضات الثواني	0.25 Hz إلى 10 MHz
قيود العمل	ارتفاع 80,000م؛ سرعة 500م/ث؛ تسارع الجاذبية <4g
الجهد الكهربائي	DC 2.7V-3.6V، النموذجي 3.3V
التيار	30mA/3.3V

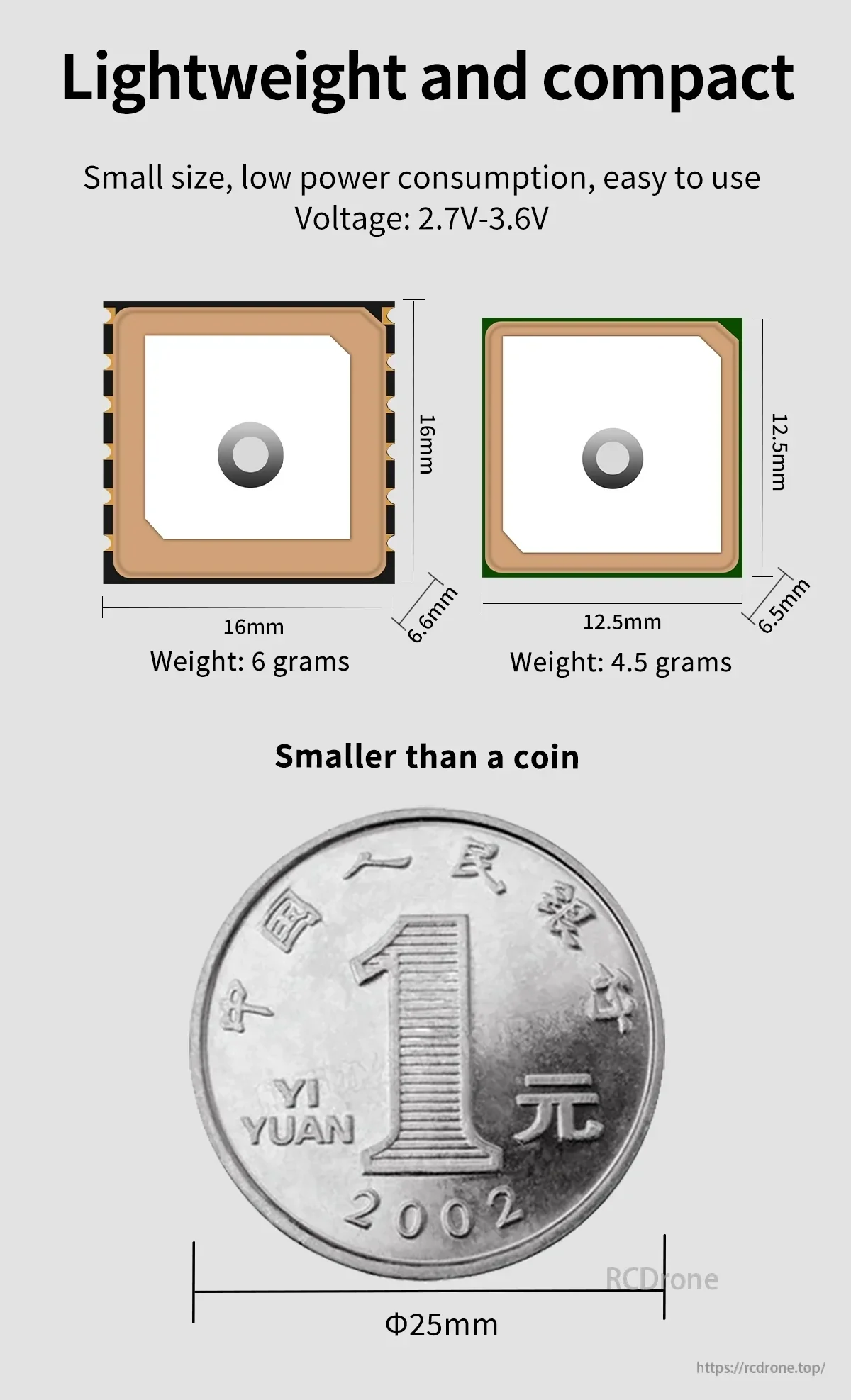

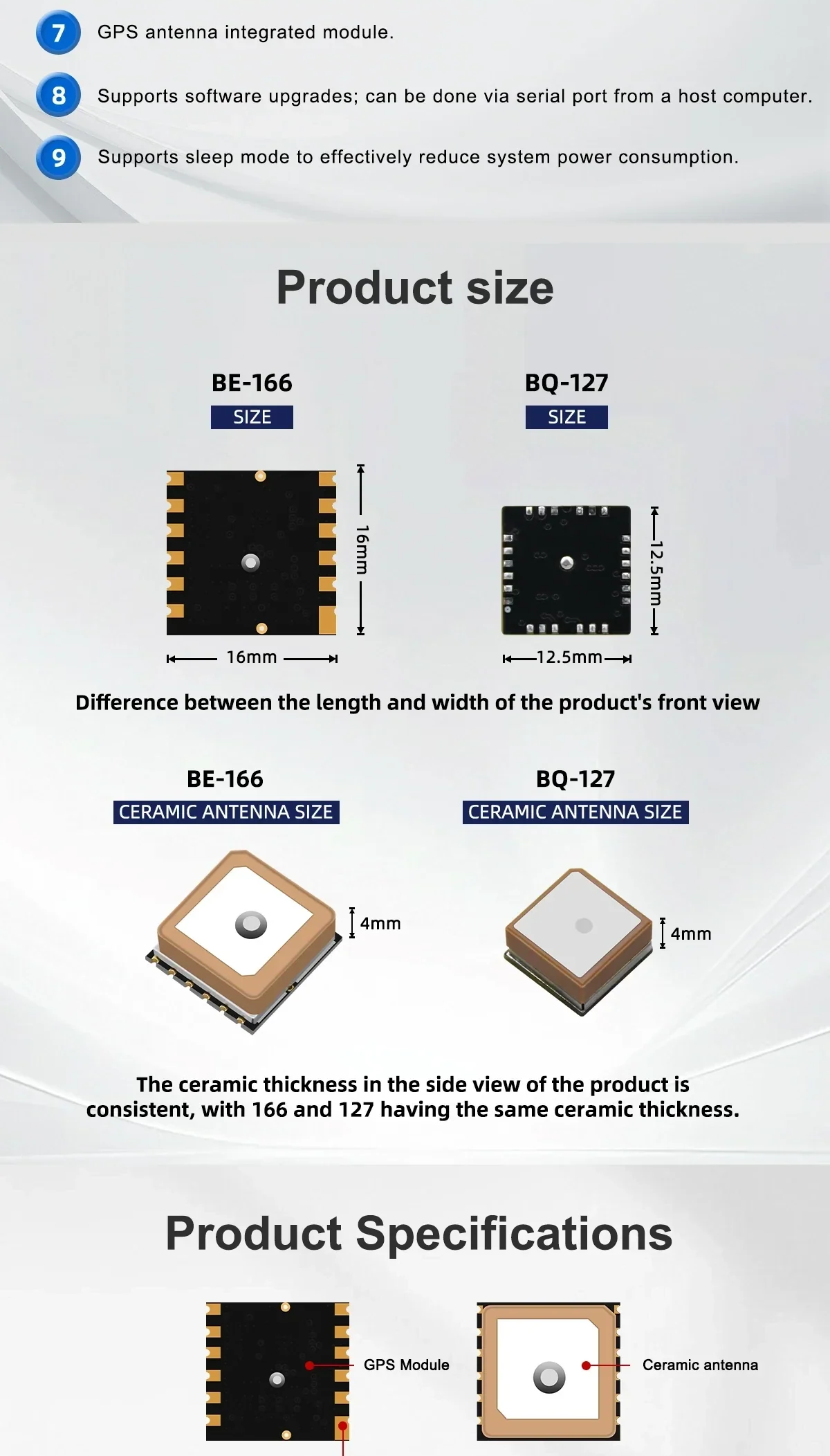

الحجم	16166.6مم
الوزن	6غ
موصل	حزمة SMD 12 دبوس
درجة حرارة التشغيل	-40 م إلى +85 م
درجة حرارة التخزين	-40 م إلى +105 م
سمك الهوائي الخزفي	4مم

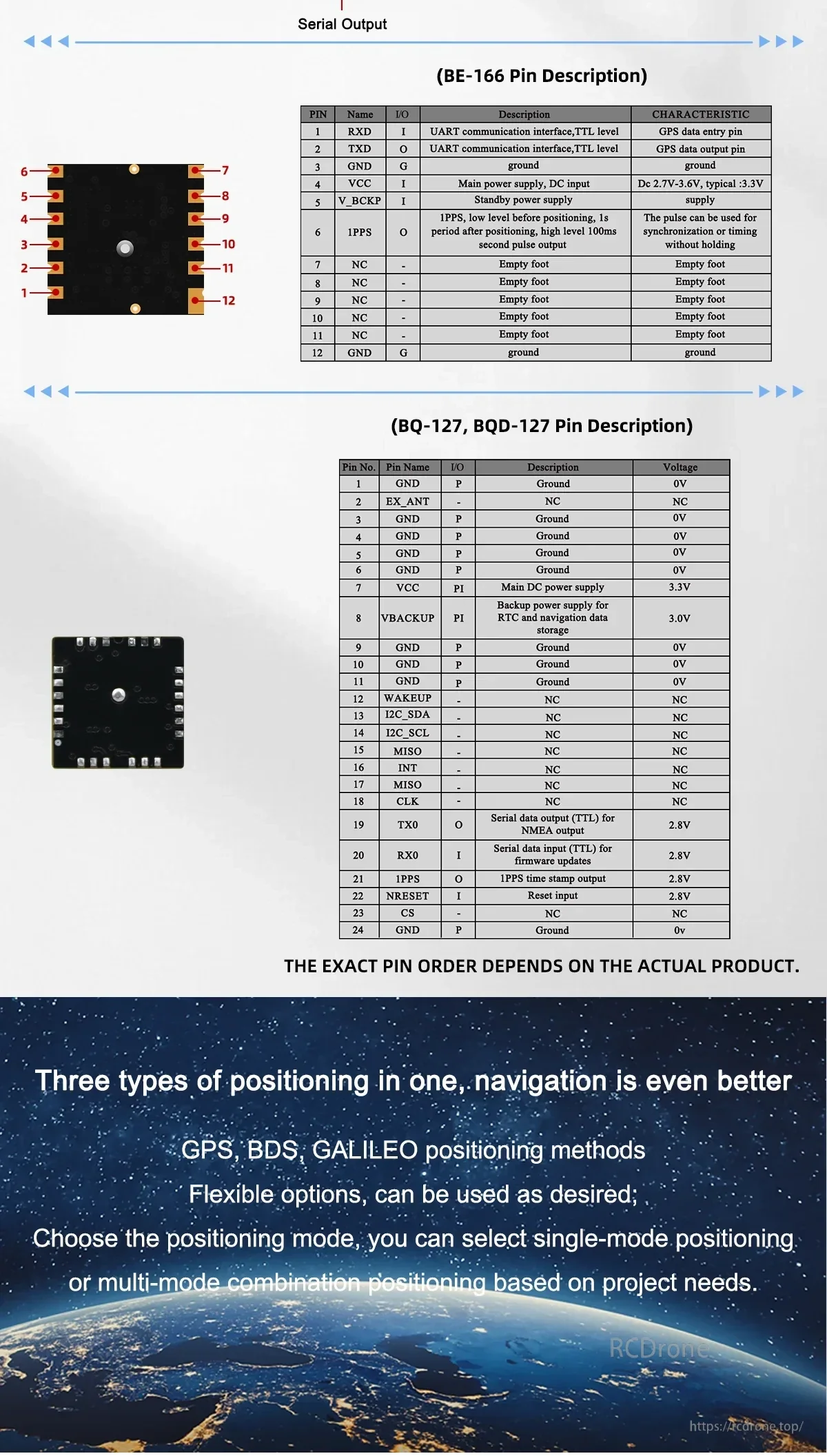

وصف الدبوس

دبوس	الاسم	إدخال/إخراج	الوصف
1	RXD	إ	واجهة اتصال UART، مستوى TTL؛ دبوس إدخال بيانات GPS
2	TXD	خ	واجهة اتصال UART، مستوى TTL؛ دبوس إخراج بيانات GPS
3	GND	ج	الأرضي
4	VCC	إ	مزود الطاقة الرئيسي، إدخال تيار مستمر؛ تيار مستمر 2.7V-3.6V، النموذجي 3.3V
5	V_BCKP	أنا	مزود الطاقة في وضع الاستعداد
6	1PPS	O	مستوى منخفض 1PPS قبل التمركز، فترة 1 ثانية بعد التمركز، مستوى مرتفع 100 مللي ثانية خرج نبضة؛ يمكن استخدام النبضة للتزامن أو التوقيت دون الاحتفاظ
7	NC	-	طرف فارغ
8	NC	-	طرف فارغ
9	NC	-	طرف فارغ
10	NC	-	طرف فارغ
11	NC	-	طرف فارغ
12	GND	G	الأرض

ترتيب الدبابيس الدقيق يعتمد على المنتج الفعلي.لطلبات الوثائق أو دعم التكامل، اتصل بـ [email protected].

التطبيقات

المناسبة للطائرات بدون طيار وطائرات FPV، التحكم في الطيران، المسح الجوي ورسم الخرائط، الزراعة الدقيقة، المسح الجيوديسي، مراقبة التشوه، الملاحة البحرية، تحديد المواقع في السيارات، إنترنت الأشياء الصناعي، مزامنة التوقيت، الروبوتات، ومشاريع DIY باستخدام Arduino.
