وحدة توقيت GNSS Beitian BE-125/BK-125 SMT مع خرج 1PPS، تدعم GPS/BDS/Galileo، TTL/RS-232

Beitian

$32.46 USD

أُوكَازيُون نفذ

Taxes included. الشحن محسوب عند السداد.

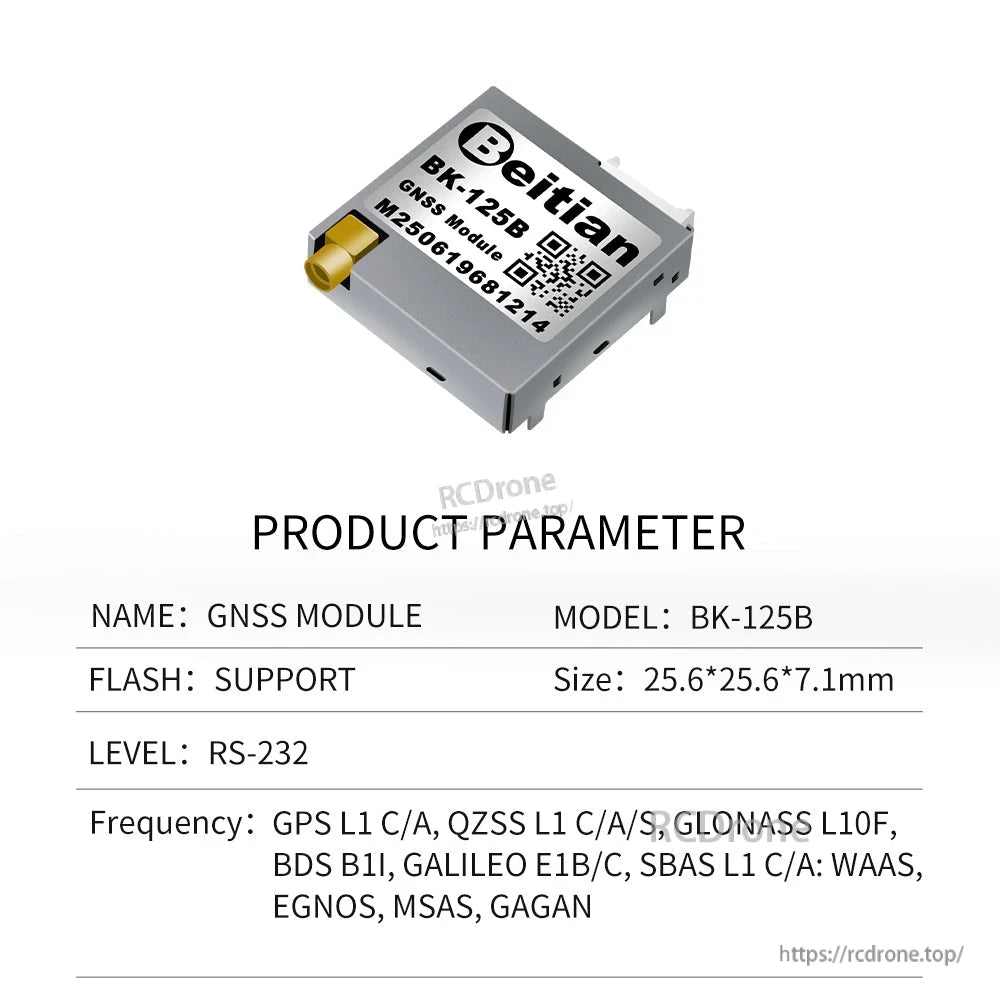

نموذج BK-125 BE-125 BE-125B BK-125B BN-143AJ BD-143AJ

كمية

نظرة عامة

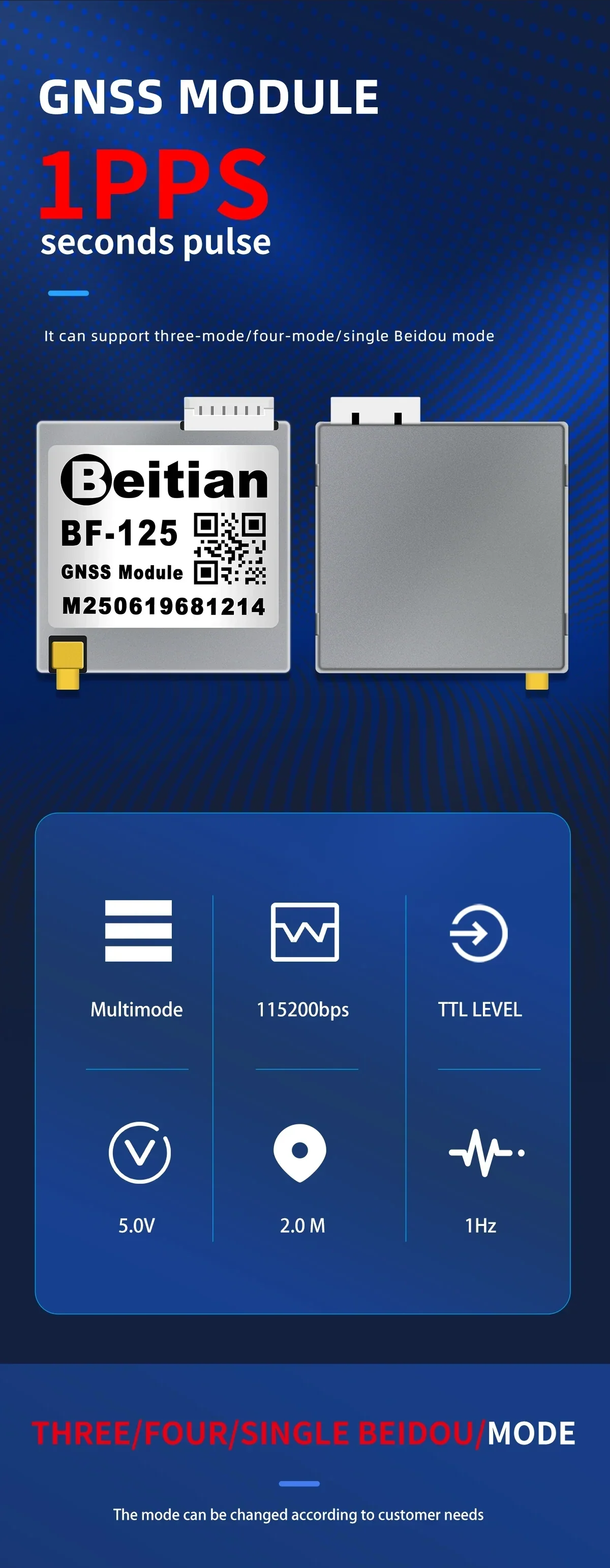

تعتبر سلسلة وحدات GNSS من Beitian وحدة توقيت SMT مع مخرج 1PPS (نبضة ثواني) للتزامن وتطبيقات التوقيت. تدعم النماذج المختلفة القابلة للاختيار كوكبات GNSS مختلفة ومستويات كهربائية (TTL أو RS-232)، وجميع النماذج المدرجة تتطلب هوائي خارجي.

الميزات الرئيسية

يدعم مخرج 1PPS (نبضة ثواني)

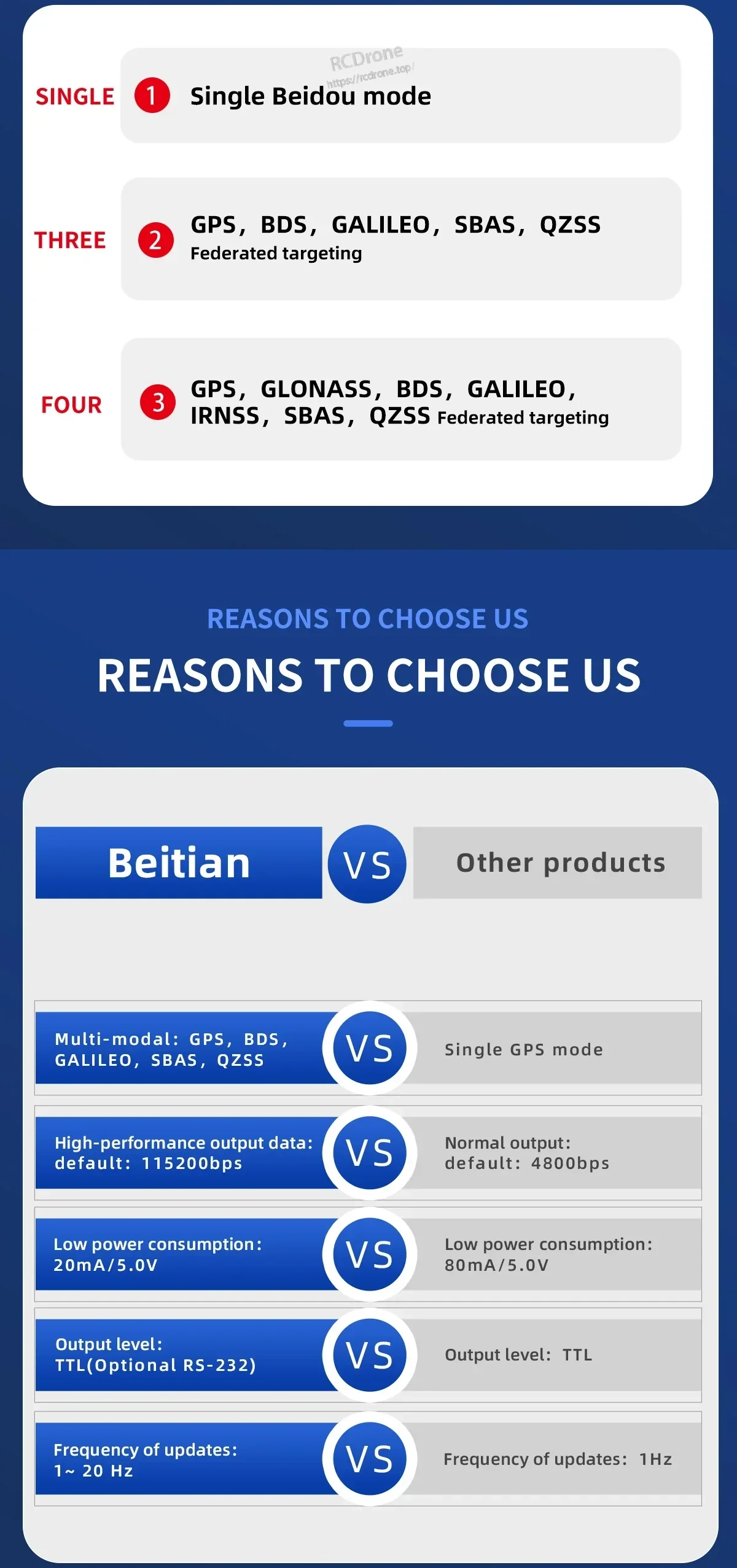

خيارات تحديد المواقع متعددة الأوضاع المعروضة: وضع Beidou الفردي؛ GPS/BDS/GALILEO/SBAS/QZSS؛ GPS/GLONASS/BDS/GALILEO/IRNSS/SBAS/QZSS
واجهة UART (مستوى TTL المعروض؛ إصدارات RS-232 مدرجة أيضًا حسب النموذج)
يتطلب هوائي خارجي (مدرج عبر النماذج)

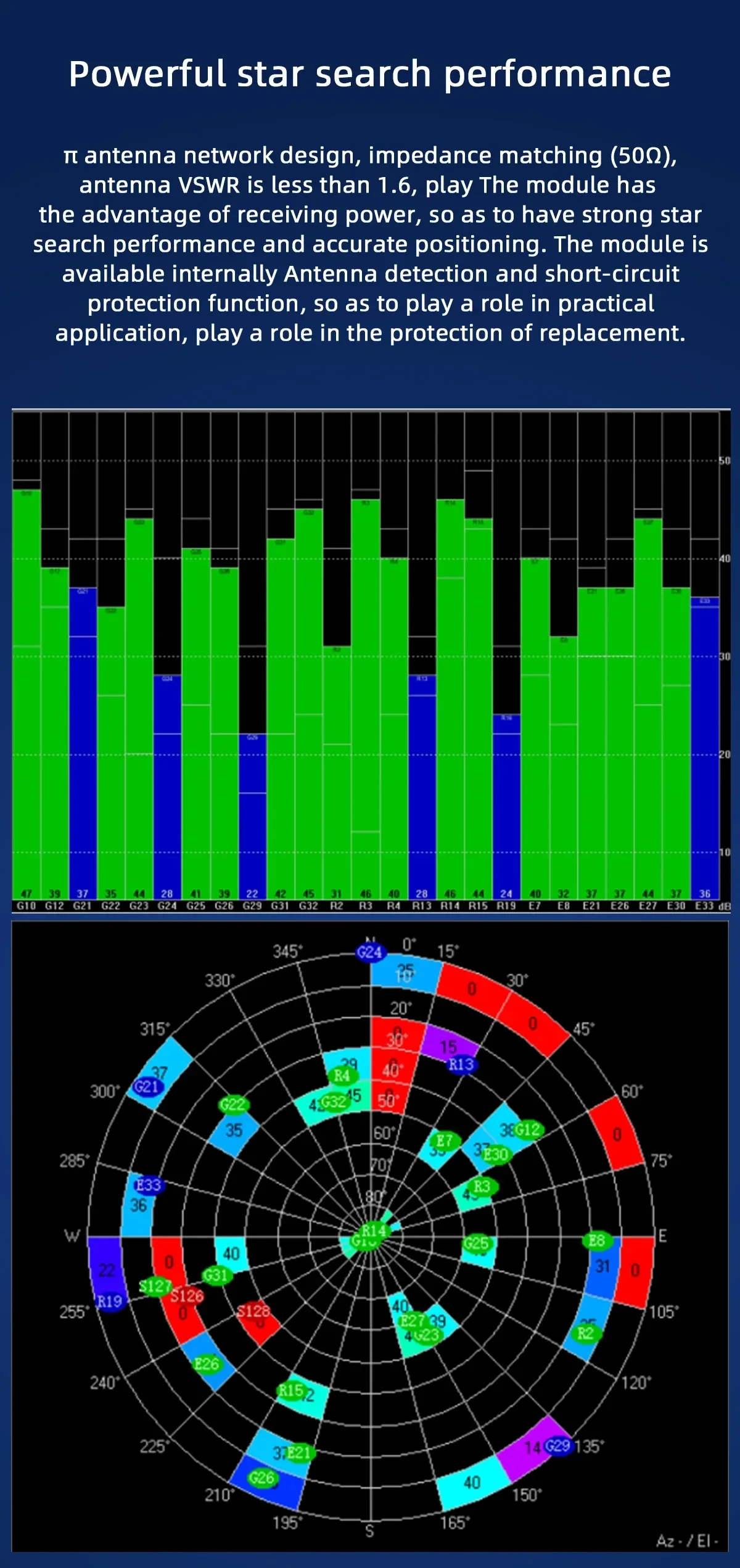

ملاحظات شبكة الهوائي المعروضة: مطابقة مقاومة 50 أوم؛ VSWR للهوائي < 1.6; وظيفة الكشف عن الهوائي الداخلي وحماية الدائرة القصيرة

المواصفات

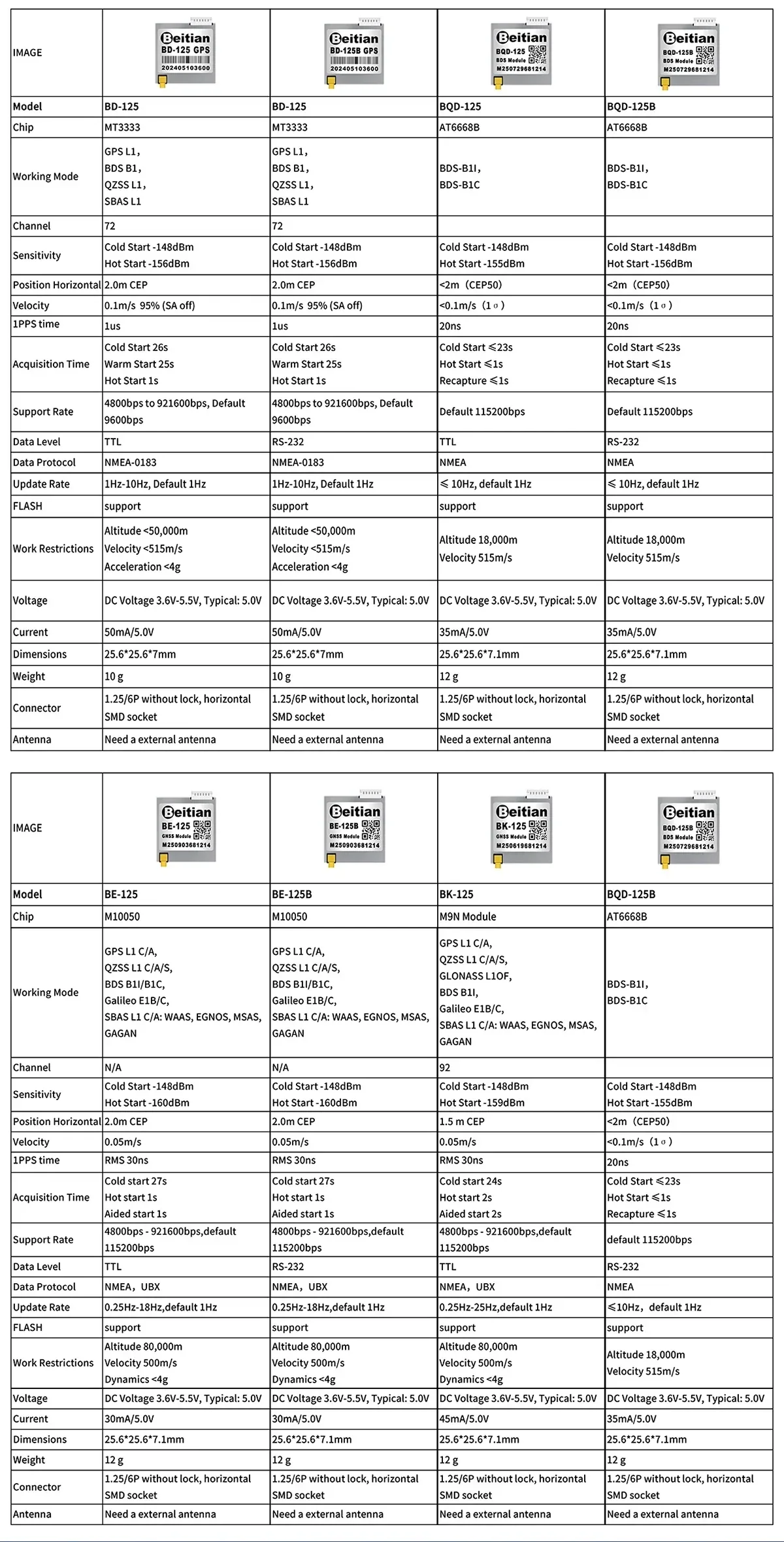

مقارنة النماذج (من جداول الشركات المصنعة)

<TTL

المعلمة	BE-125	BE-125B	BK-125	BD-125 (TTL)	BD-125 (RS-232)	BQD-125 (TTL)	BQD-125B (RS-232)
الشريحة	M10050	M10050	M9N Module	MT3333	MT3333	AT6668B	AT6668B
وضع العمل	GPS L1 C/A، QZSS L1 C/A/S، BDS B1I/B1C، Galileo E1B/C، SBAS L1 C/A: WAAS، EGNOS، MSAS، GAGAN	GPS L1 C/A، QZSS L1 C/A/S، BDS B1I/B1C، Galileo E1B/C، SBAS L1 C/A: WAAS، EGNOS، MSAS، GAGAN	GPS L1 C/A، QZSS L1 C/A/S، GLONASS L1OF، BDS B1I، Galileo E1B/C، SBAS L1 C/A: WAAS، EGNOS، MSAS، GAGAN	GPS L1، BDS B1، QZSS L1، SBAS L1	GPS L1، BDS B1، QZSS L1، SBAS L1	GPS L1، BDS-B1I، BDS-B1C	BDS-B1I، BDS-B1C
القناة	غير متوفر	غير متوفر	92	72	72	—	—
الحساسية	بدء بارد -148 ديسيبل مليلتر؛ بدء ساخن -160 ديسيبل مليلتر	بدء بارد -148 ديسيبل مليلتر؛ بدء ساخن -160 ديسيبل مليلتر	بدء بارد -148 ديسيبل مليلتر؛ بدء ساخن -159 ديسيبل مليلتر	بدء بارد -148 ديسيبل مليلتر؛ بدء ساخن -156 ديسيبل مليلتر	بدء بارد -148 ديسيبل مليلتر؛ بدء ساخن -156 ديسيبل مليلتر	بدء بارد -148 ديسيبل مليلتر؛ بدء ساخن -155 ديسيبل مليلتر	بدء بارد -148 ديسيبل مليلتر؛ بدء ساخن -156 ديسيبل مليلتر
الموقع (أفقي)	2.0 م CEP	2.0 م CEP	1.5 م CEP	2.0 م CEP	2.0 م CEP	< 2 م (CEP50)	< 2 م (CEP50)
السرعة	0.05 م/ث	0.05 م/ث	0.05 م/ث	0.1 م/ث 95% (SA غير مفعل)	0.1 م/ث 95% (SA غير مفعل)	< 0.1 م/ث (1 σ)	< 0.1 م/ث (1 σ)
1PPS زمن	RMS 30 نانوثانية	RMS 30 نانوثانية	RMS 30 نانوثانية	1 ميكروثانية	1 ميكروثانية	20 نانوثانية	20 نانوثانية
زمن الاستحواذ	بدء بارد 27 ثانية؛ بدء ساخن 1 ثانية؛ بدء مساعد 1 ثانية	بدء بارد 27 ثانية؛ بدء ساخن 1 ثانية؛ بدء مساعد 1 ثانية	بدء بارد 24 ثانية؛ بدء ساخن 2 ثانية؛ بدء مساعد 2 ثانية	بدء بارد 26 ثانية؛ بدء دافئ 25 ثانية؛ بدء ساخن 1 ثانية	بدء بارد 26 ثانية؛ بدء دافئ 25 ثانية؛ بدء ساخن 1 ثانية	بدء بارد < 23 ثانية؛ بدء ساخن < 1 ثانية؛ إعادة التقاط < 1 ثانية	بدء بارد < 23 ثانية؛ بدء ساخن < 1 ثانية؛ إعادة التقاط < 1 ثانية
معدل الدعم (معدل البود)	4800 بت في الثانية - 921600 بت في الثانية، الافتراضي 115200 بت في الثانية	4800 بت في الثانية - 921600 بت في الثانية، الافتراضي 115200 بت في الثانية	4800 بت في الثانية - 921600 بت في الثانية، الافتراضي 115200 بت في الثانية	4800 بت في الثانية إلى 921600 بت في الثانية، الافتراضي 9600 بت في الثانية	4800 بت في الثانية إلى 921600 بت في الثانية، الافتراضي 9600 بت في الثانية	الافتراضي 115200 بت في الثانية	الافتراضي 115200 بت في الثانية
مستوى البيانات	RS-232	TTL	TTL	RS-232	TTL	RS-232
بروتوكول البيانات	NMEA، UBX	NMEA، UBX	NMEA، UBX	NMEA-0183	NMEA-0183	NMEA	NMEA
معدل التحديث	0.25 هرتز - 18 هرتز، الافتراضي 1 هرتز	0.25 هرتز - 18 هرتز، الافتراضي 1 هرتز	0.25 هرتز - 25 هرتز، الافتراضي 1 هرتز	1 هرتز - 10 هرتز، الافتراضي 1 هرتز	1 هرتز - 10 هرتز، الافتراضي 1 هرتز	≤ 10 هرتز، الافتراضي 1 هرتز	≤ 10 هرتز، الافتراضي 1 هرتز
فلاش	دعم	دعم	دعم	دعم	دعم	دعم	دعم
قيود العمل	ارتفاع 80,000 م؛ سرعة 500 م/ث؛ ديناميات < 4 ج	ارتفاع 80,000 م؛ سرعة 500 م/ث؛ ديناميات < 4 ج	ارتفاع 80,000 م؛ سرعة 500 م/ث؛ ديناميات < 4 ج	ارتفاع < 50,000 م؛ سرعة < 515 م/ث؛ تسارع < 4 ج	ارتفاع < 50,000 م؛ سرعة < 515 م/ث؛ تسارع < 4 ج	ارتفاع 18,000 م؛ سرعة 515 م/ث	ارتفاع 18,000 م؛ سرعة 515 م/ث
جهد	جهد مستمر 3.6 فولت - 5.5 فولت، النموذجي: 5.0 فولت	جهد مستمر 3.6 فولت - 5.5 فولت، النموذجي: 5.0 فولت	جهد مستمر 3.6 فولت - 5.5 فولت، النموذجي: 5.0 فولت	جهد مستمر 3.6 فولت - 5.5 فولت، النموذجي: 5.0 فولت	جهد مستمر 3.6 فولت - 5.5 فولت، النموذجي: 5.0 فولت	جهد مستمر 3.6 فولت - 5.5 فولت، النموذجي: 5.0 فولت	جهد مستمر 3.6 فولت - 5.5 فولت، النموذجي: 5.0 فولت
التيار	30 مللي أمبير / 5.0 فولت	30 مللي أمبير / 5.0 فولت	45 مللي أمبير / 5.0 فولت	50 مللي أمبير / 5.0 فولت<	50 مللي أمبير / 5.0 فولت	35 مللي أمبير / 5.0 فولت	35 مللي أمبير / 5.0 فولت
الأبعاد	25.6 * 25.6 * 7.1 مم	25.6 * 25.6 * 7.1 مم	25.6 * 25.6 * 7.1 مم	25.6 * 25.6 * 7 مم	25.6 * 25.6 * 7 مم	25.6 * 25.6 * 7.1 مم	25.6 * 25.6 * 7.1 مم
الوزن	12 جرام	12 جرام	12 جرام	10 جرام	10 جرام	12 جرام	12 جرام
موصل	1.25 / 6P بدون قفل، مقبس SMD أفقي	1.25 / 6P بدون قفل، مقبس SMD أفقي	1.25 / 6P بدون قفل، مقبس SMD أفقي	1.25 / 6P بدون قفل، مقبس SMD أفقي	1.25 / 6P بدون قفل، مقبس SMD أفقي	1.25 / 6P بدون قفل، مقبس SMD أفقي	1.25 / 6P بدون قفل، مقبس SMD أفقي
هوائي	تحتاج إلى هوائي خارجي	تحتاج إلى هوائي خارجي	تحتاج إلى هوائي خارجي	تحتاج إلى هوائي خارجي	تحتاج إلى هوائي خارجي	تحتاج إلى هوائي خارجي	تحتاج إلى هوائي خارجي

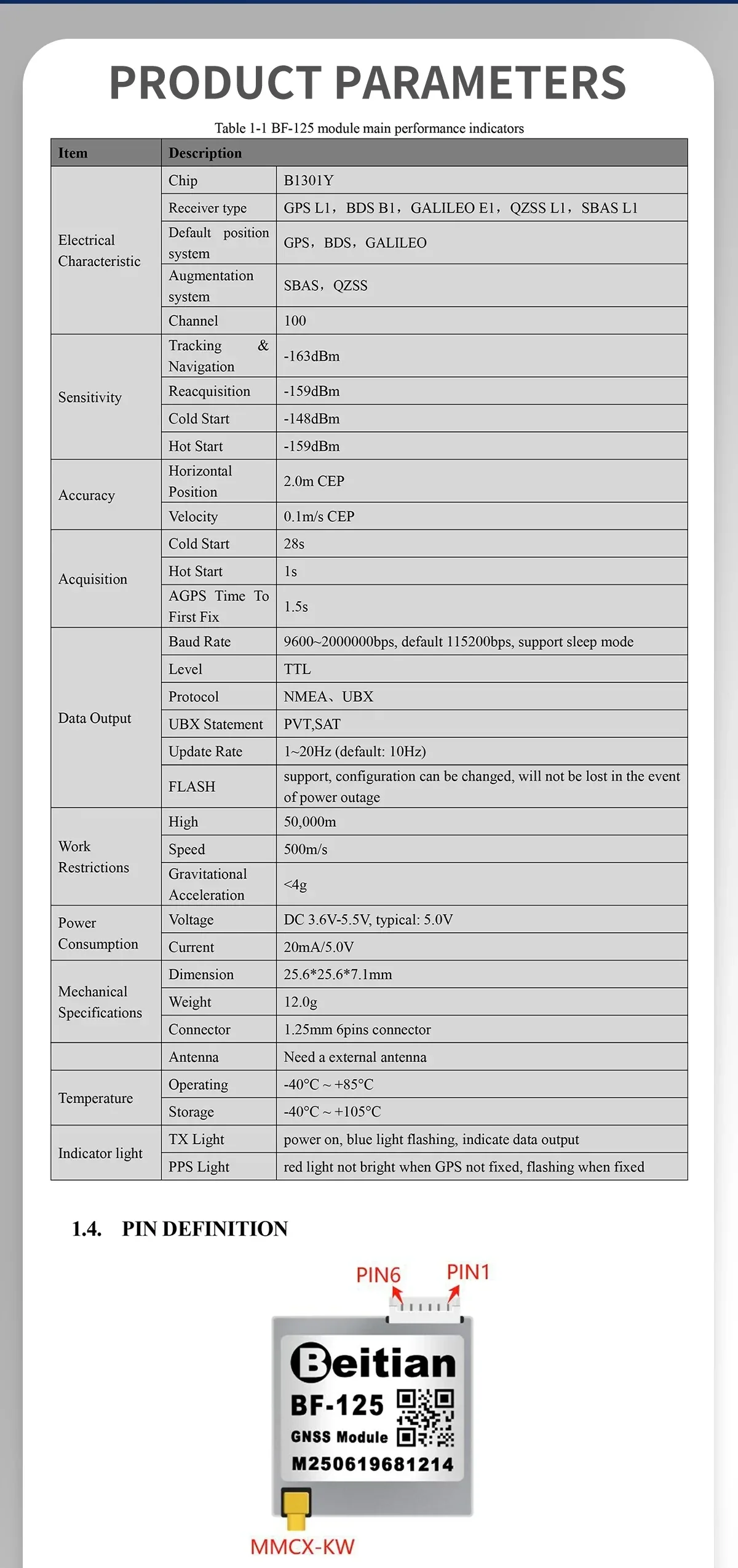

مؤشرات الأداء الرئيسية لوحدة BF-125 (من جدول معلمات المنتج المعروض)

شريحة	B1301Y
نوع المستقبل	GPS L1، BDS B1، GALILEO E1، QZSS L1، SBAS L1
نظام الموقع الافتراضي	GPS، BDS، GALILEO
نظام التعزيز	SBAS، QZSS
قناة	100
الحساسية (التتبع & الملاحة)	-163 ديسيبل مليلتر
حساسية (إعادة الاستحواذ)	-159 ديسيبل ميلي واط
حساسية (بدء بارد)	-148 ديسيبل ميلي واط
حساسية (بدء ساخن)	-159 ديسيبل ميلي واط
دقة (الموقع الأفقي)	2.0 م CEP
الدقة (السرعة)	0.1 م/ث CEP
الاكتساب (بدء بارد)	28 ث
الاكتساب (بدء ساخن)	1 ث
AGPS الوقت حتى أول إصلاح	1.5 s
معدل البود	9600 - 2000000 بت في الثانية، الافتراضي 115200 بت في الثانية، يدعم وضع السكون
المستوى	TTL
البروتوكول	NMEA، UBX
بيان UBX	PVT، SAT
معدل التحديث	1 - 20 هرتز (الافتراضي: 10 هرتز)
فلاش	يدعم؛ يمكن تغيير التكوين؛ لن يتم فقدانه في حالة انقطاع التيار
قيود العمل (عالية)	50,000 م
قيود العمل (السرعة)	500 م/ث
قيود العمل (تسارع الجاذبية)	< 4 ج
الجهد	DC 3.6 فولت - 5.5 فولت، النموذجي: 5.0 فولت
التيار	20 مللي أمبير / 5.0 فولت
الأبعاد	25.6 * 25.6 * 7.1 مم
الوزن	12.0 جرام
موصل	1.25 مم موصل 6 دبابيس
هوائي	تحتاج إلى هوائي خارجي
درجة حرارة التشغيل	-40 م - +85 م
درجة حرارة التخزين	-40 م - +105 م
ضوء TX	تشغيل الطاقة؛ ضوء أزرق يومض؛ يشير إلى إخراج البيانات
ضوء PPS	الضوء الأحمر غير مضيء عندما لا يكون GPS مثبتًا؛ يومض عند التثبيت

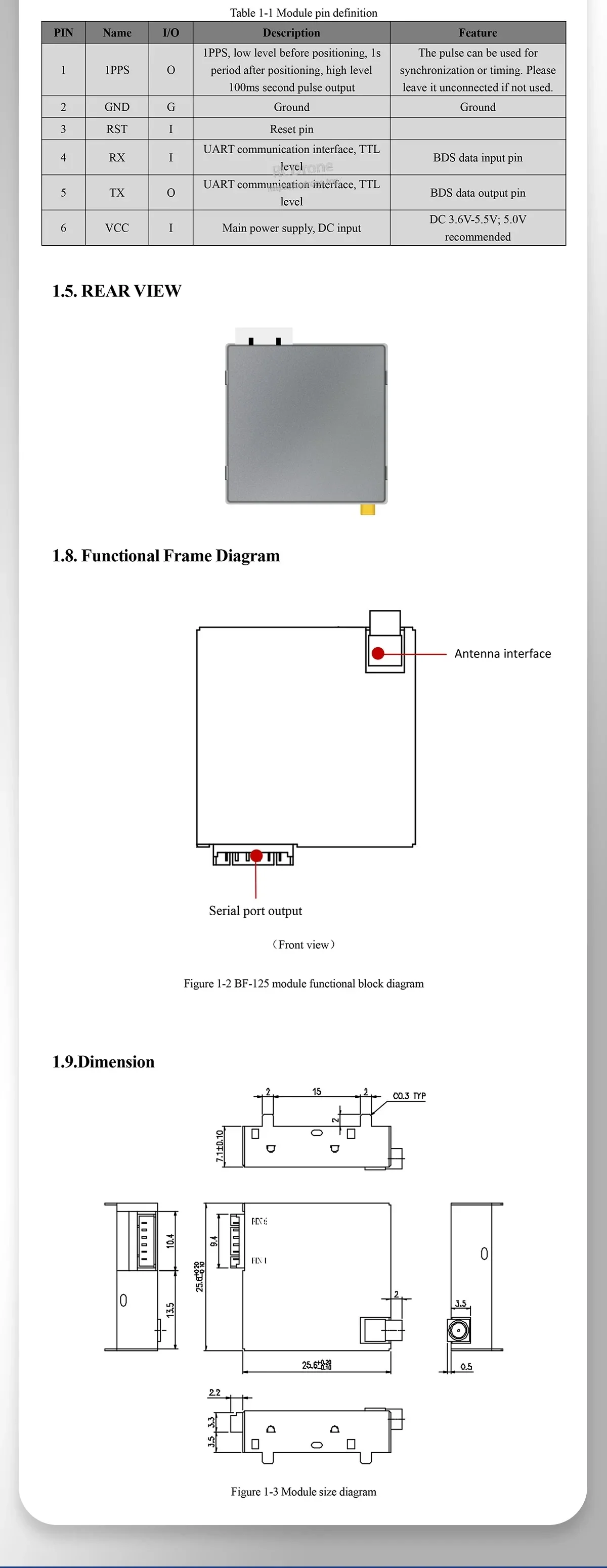

تخطيط الدبابيس & الأسلاك (موضح لـ BF-125)

الدبوس	الاسم	إدخال/إخراج	الوصف	الميزة
1	1PPS	O	1PPS، مستوى منخفض قبل التمركز، فترة 1 ثانية بعد التمركز، مستوى عالٍ 100 مللي ثانية إخراج نبضة	يمكن استخدام النبضة للمزامنة أو التوقيت. اتركها غير متصلة إذا لم تُستخدم.
2	GND	G	الأرضي	الأرضي
3	RST	I	دبوس إعادة الضبط	—
4	RX	I	واجهة اتصال UART، مستوى TTL	دبوس إدخال بيانات BDS
5	TX	O	واجهة اتصال UART، مستوى TTL	دبوس إخراج بيانات BDS
6	VCC	I	مزود الطاقة الرئيسي، إدخال DC	DC 3.6 فولت - 5.5 فولت؛ 5.0 فولت موصى به

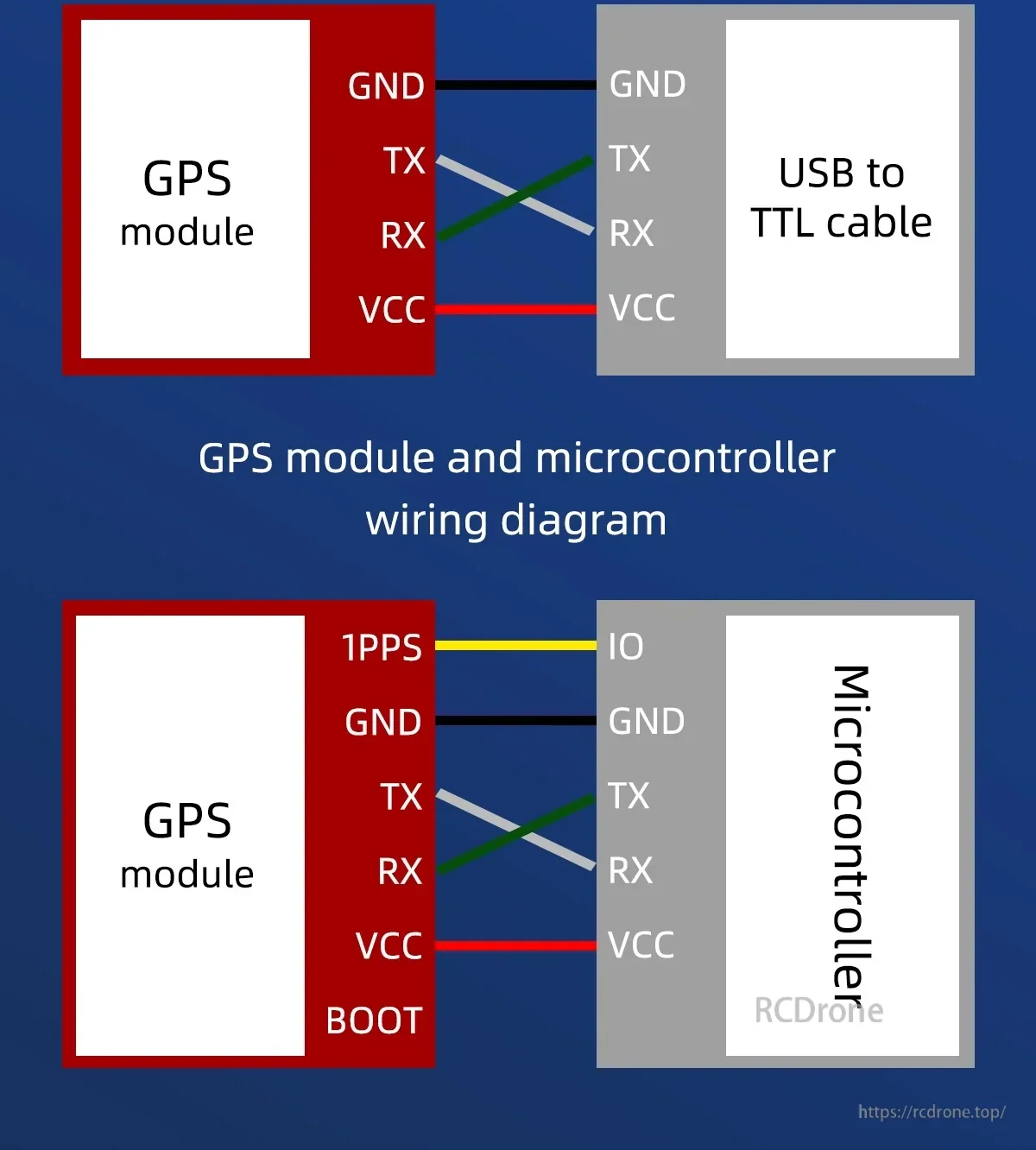

تشمل مخططات الأسلاك المعروضة: وحدة GPS إلى كابل USB-to-TTL (GND، TX، RX، VCC) ووحدة GPS إلى المتحكم الدقيق (1PPS إلى IO، بالإضافة إلى GND/TX/RX/VCC). كما يظهر دبوس BOOT أيضًا على جانب الوحدة.

التطبيقات

تتبع الدراجات المشتركة
تتبع اللوجستيات
تحديد موقع الأجهزة القابلة للارتداء

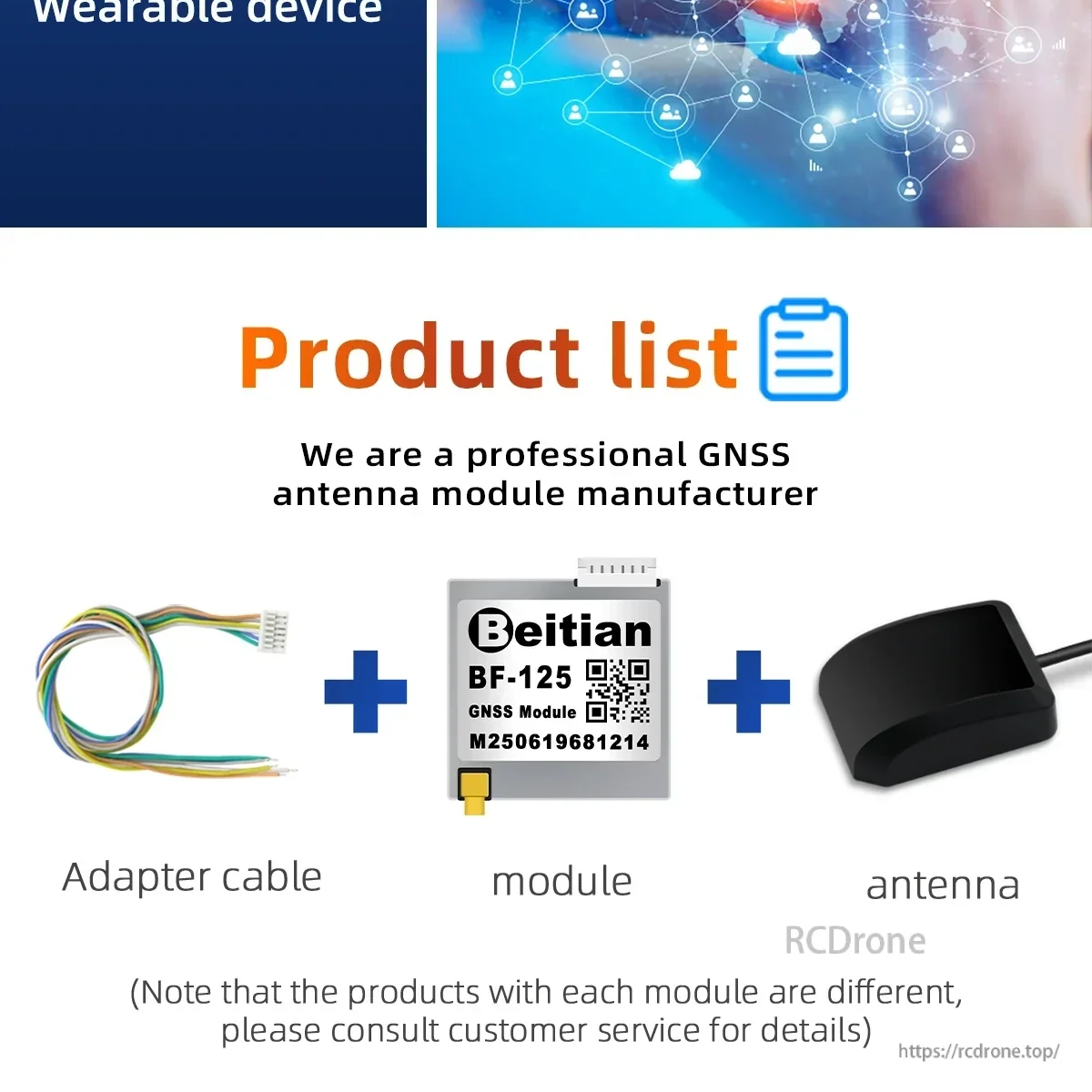

خيارات الحزمة

تشير الرسوم البيانية لقائمة المنتجات إلى التركيبات الممكنة من كابل المحول + الوحدة + الهوائي , وتلاحظ أن العناصر المضمنة قد تختلف حسب الوحدة/الخيار. للتأكيد على العناصر الدقيقة المضمنة مع المتغير المحدد (خيارات الطراز المعروضة: BK-125، BE-125، BE-125B، BK-125B، BN-143AJ، BD-143AJ)، اتصل بالدعم على https://rcdrone.top/ أو عبر البريد الإلكتروني [email protected] .
