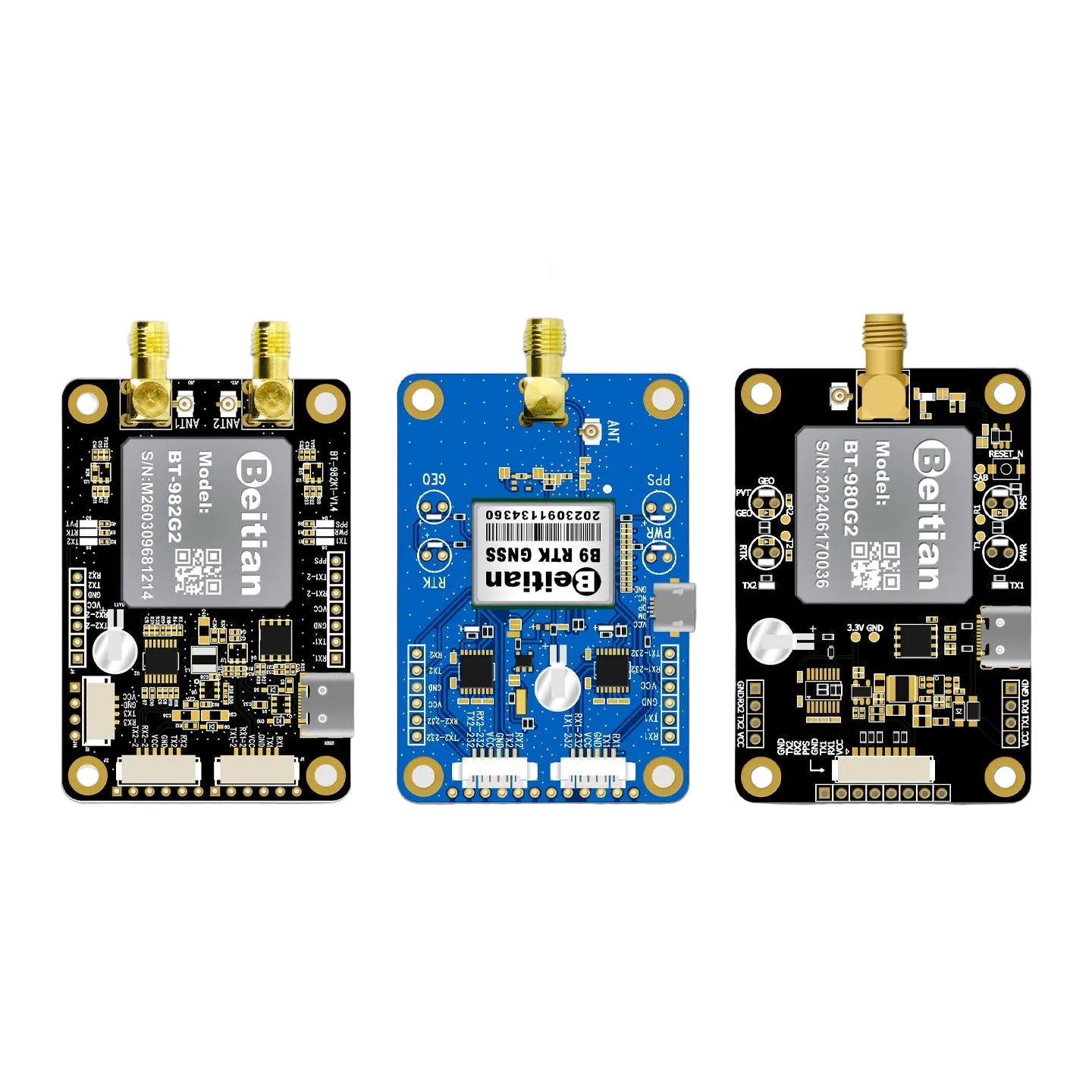

  • Beitian RTK GNSS positioning boards lineup (UM982, ZED-F9P, UM980) with SMA antenna connectors

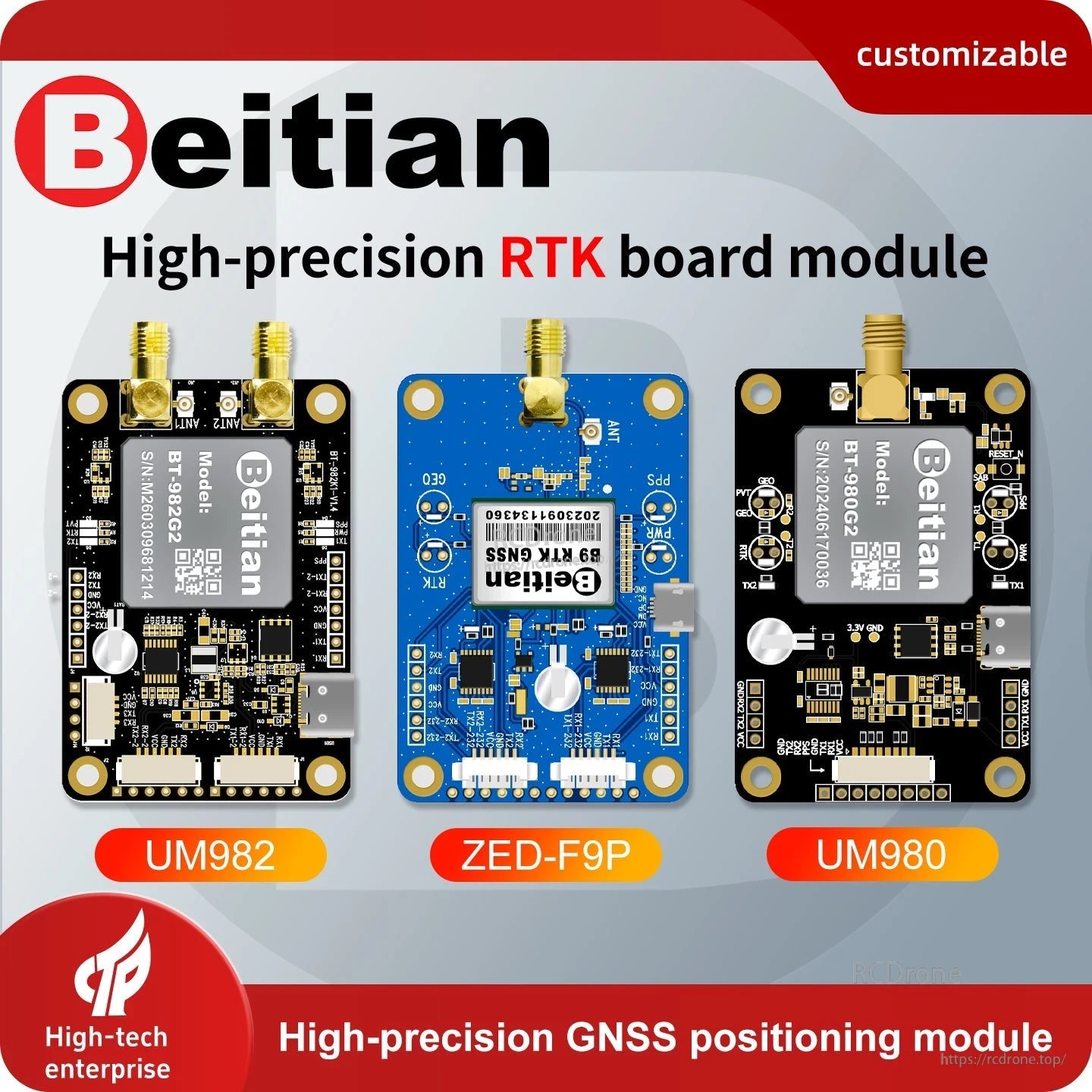

  • Beitian high-precision RTK board module graphic showing UM982, ZED-F9P and UM980 options
  • BT-982G2 product features card showing board image and key specs table (size, baud rate, voltage)
  • Application scenario graphic for RTK GNSS module: surveying, precision agriculture, driverless car, drone
  • Package contents list for BT-982G2 series: GNSS board, serial cables with lock, USB to Type-C cable

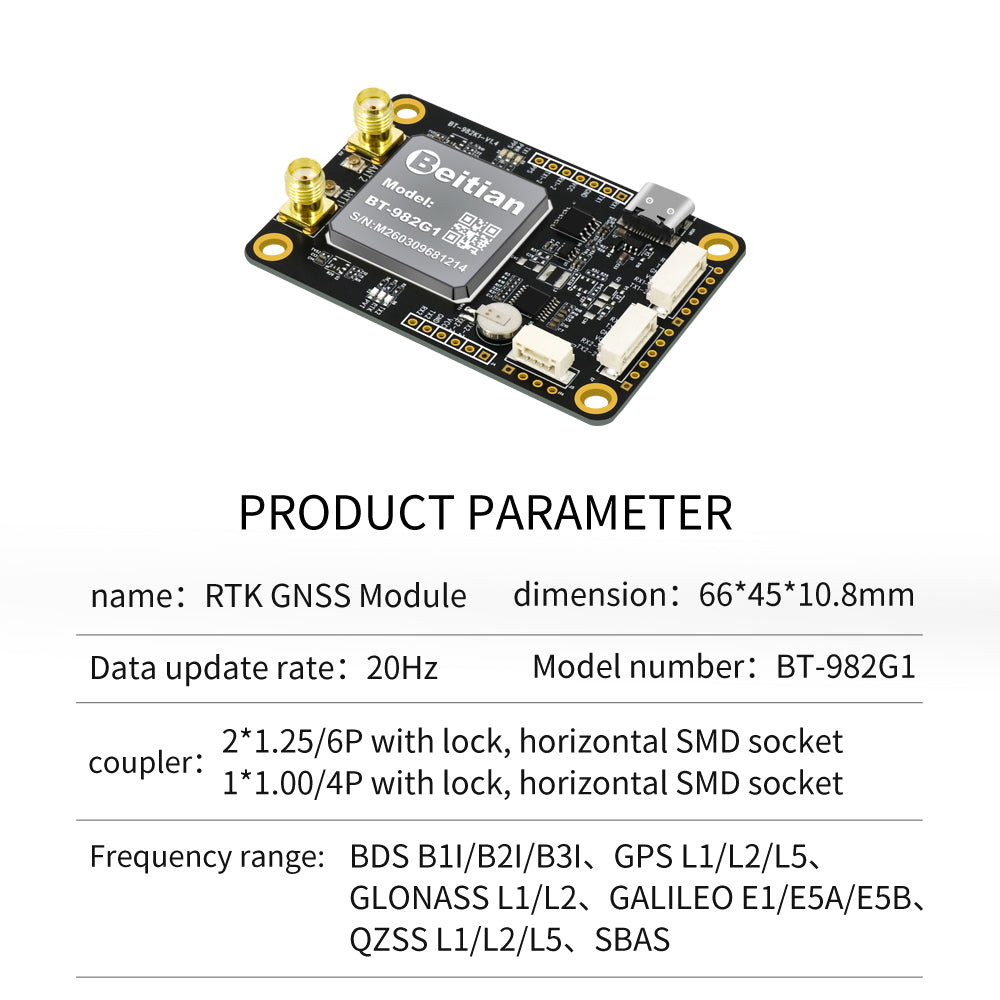

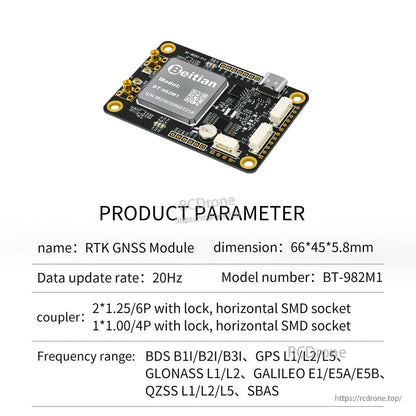

  • BT-982G1 product parameter sheet with board photo and specs (66×45×10.8mm, 20Hz update rate)
1 7

لوحة تحديد المواقع GNSS RTK Beitian BT-982/BT-980/BT-F9P (UM982/UM980/B9) للمركبات والطائرات بدون طيار

لوحة تحديد المواقع GNSS RTK Beitian BT-982/BT-980/BT-F9P (UM982/UM980/B9) للمركبات والطائرات بدون طيار

Beitian

$241.66 USD
$241.66 USD
أُوكَازيُون نفذ
Taxes included. الشحن محسوب عند السداد.
نموذج
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
عرض التفاصيل الكاملة

نظرة عامة

لوحة تحديد المواقع Beitian UM982/UM980/ZED-F9P (B9) RTK GNSS هي وحدة تحديد مواقع وتوجيه عالية الدقة مصممة لدمجها في المركبات والطائرات بدون طيار. تدعم السلسلة التشغيل متعدد الكواكب (BDS/GPS/GLONASS/Galileo/QZSS؛ بعض المتغيرات تسرد أيضًا SBAS) ومتاحة بعدة خيارات للوحة/الوحدة (نماذج BT-982 / BT-980 / BT-F9P) لتناسب واجهات وأحجام تركيب مختلفة.

الميزات الرئيسية

  • نظام كامل، وحدة تحديد المواقع والتوجيه GNSS بتردد كامل (تعتمد على الطراز)
  • قدرة تكيفية لمكافحة التداخل: تقمع إشارات التداخل ذات النطاق الواسع/الضيق والموجات المستمرة
  • تطبيقات متعددة المجالات: اختبار/تدريب القيادة، الطائرات بدون طيار، الملاحة في الآلات الزراعية، الروبوتات، القيادة الذكية، وغيرها من سيناريوهات تحديد المواقع عالية الدقة

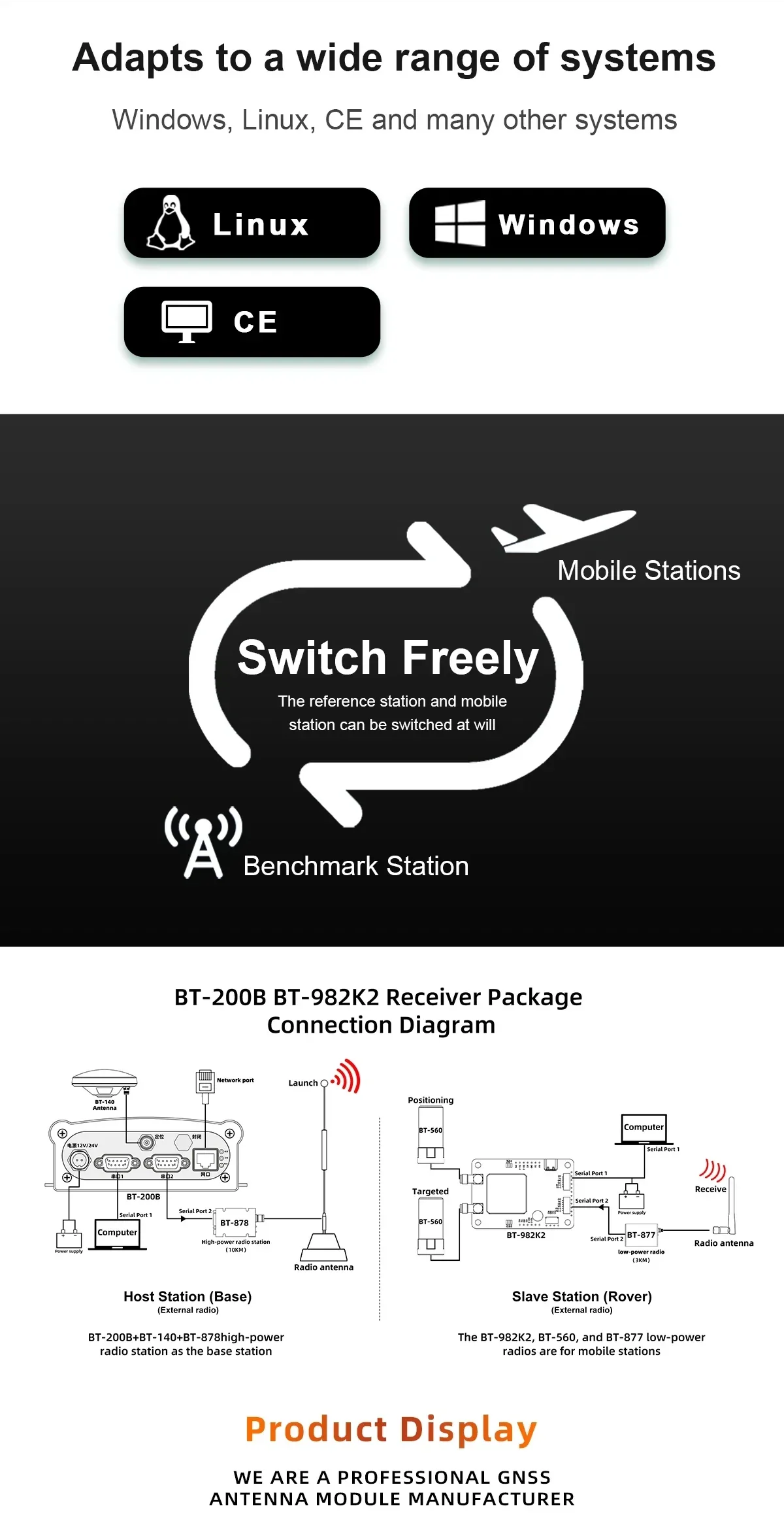

  • دعم النظام المعروض: ويندوز، لينوكس، CE
  • تبديل المحطة المرجعية والمحطة المتنقلة المعروضة (استخدام قاعدة/روفر)

المواصفات

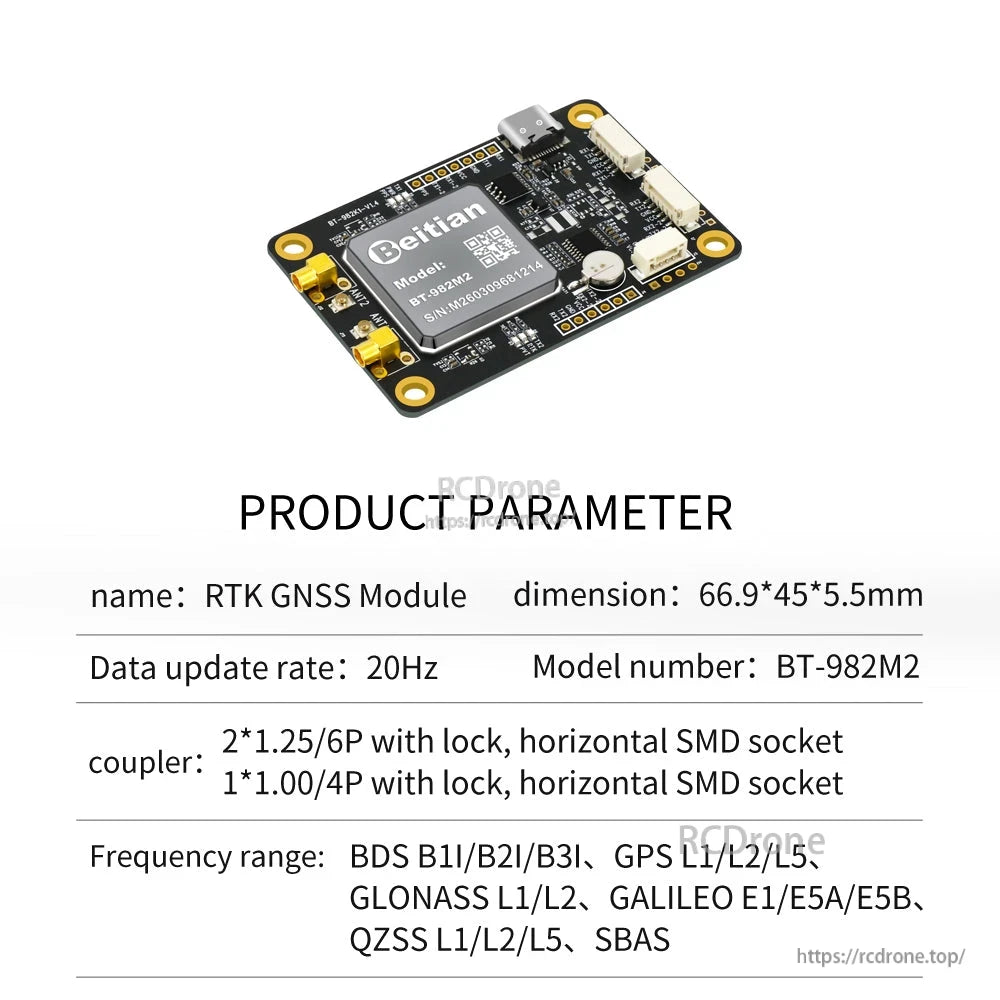

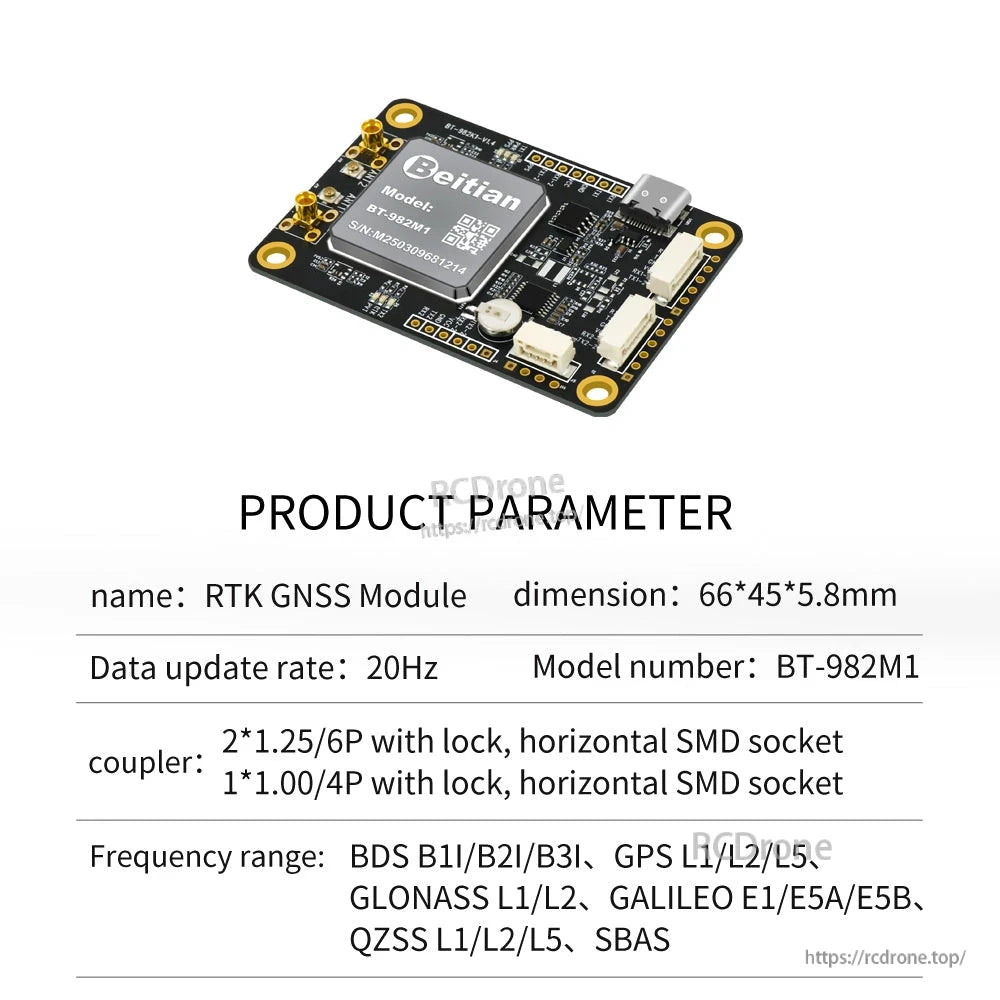

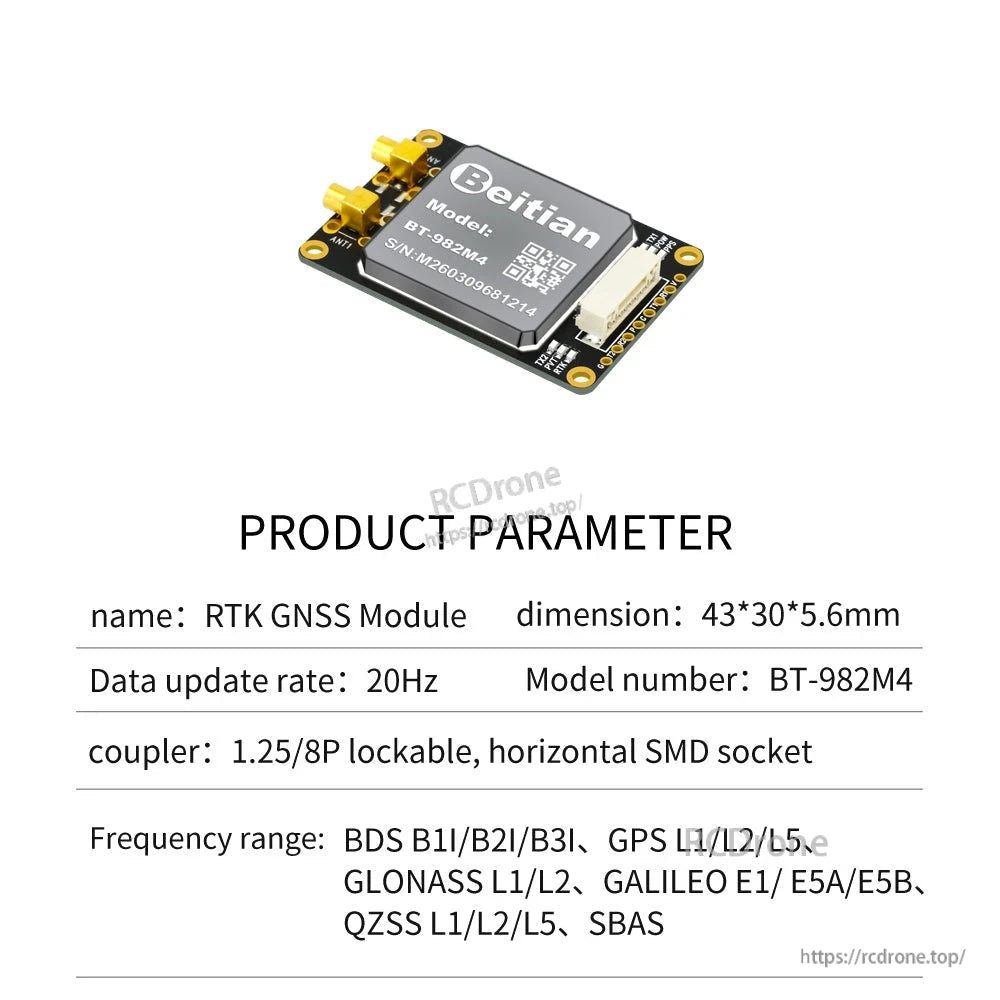

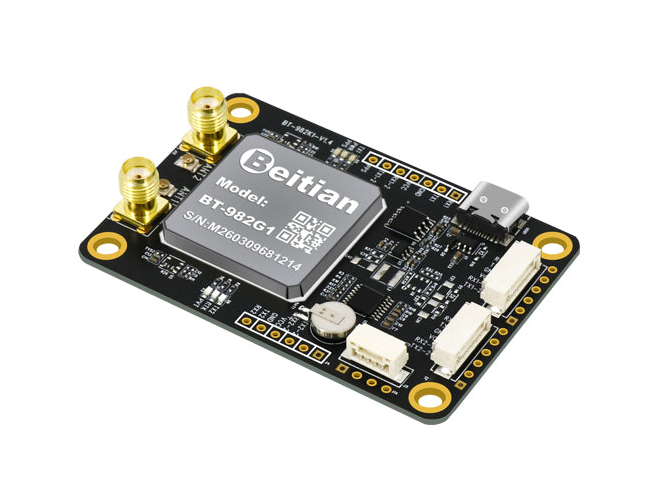

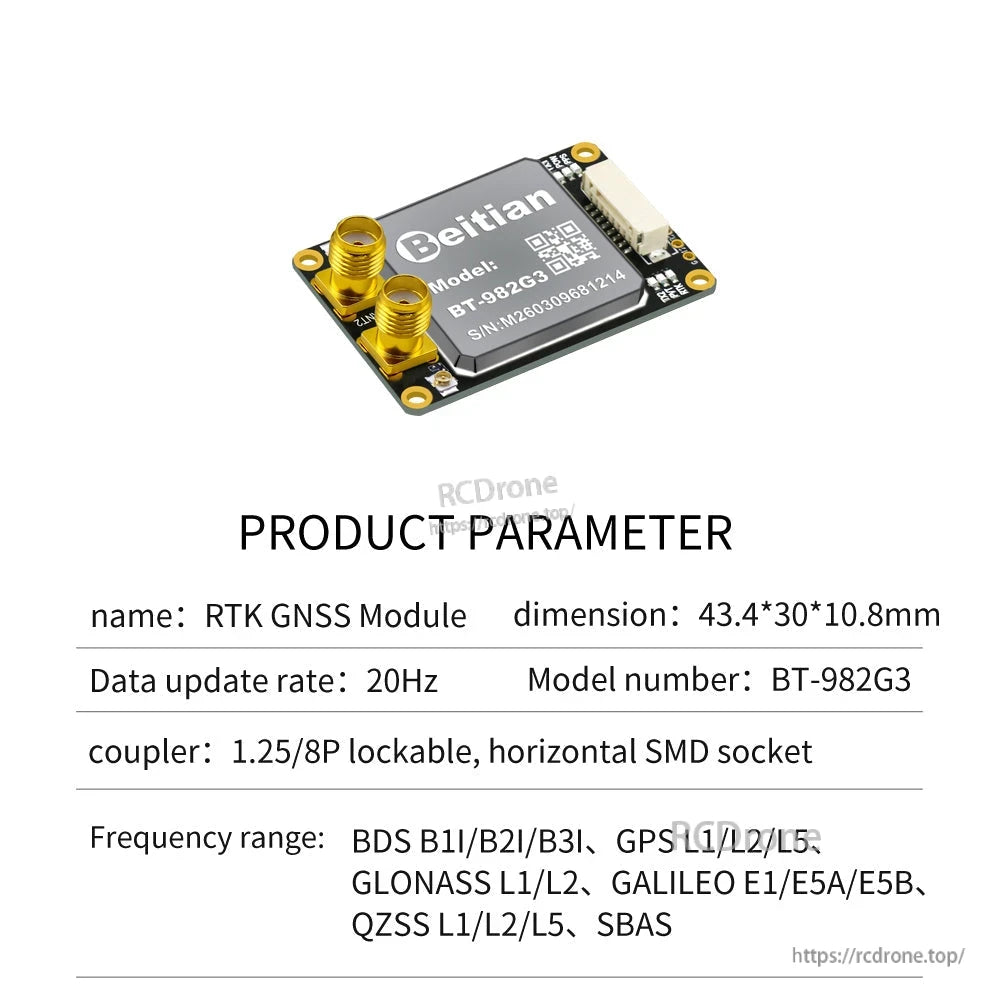

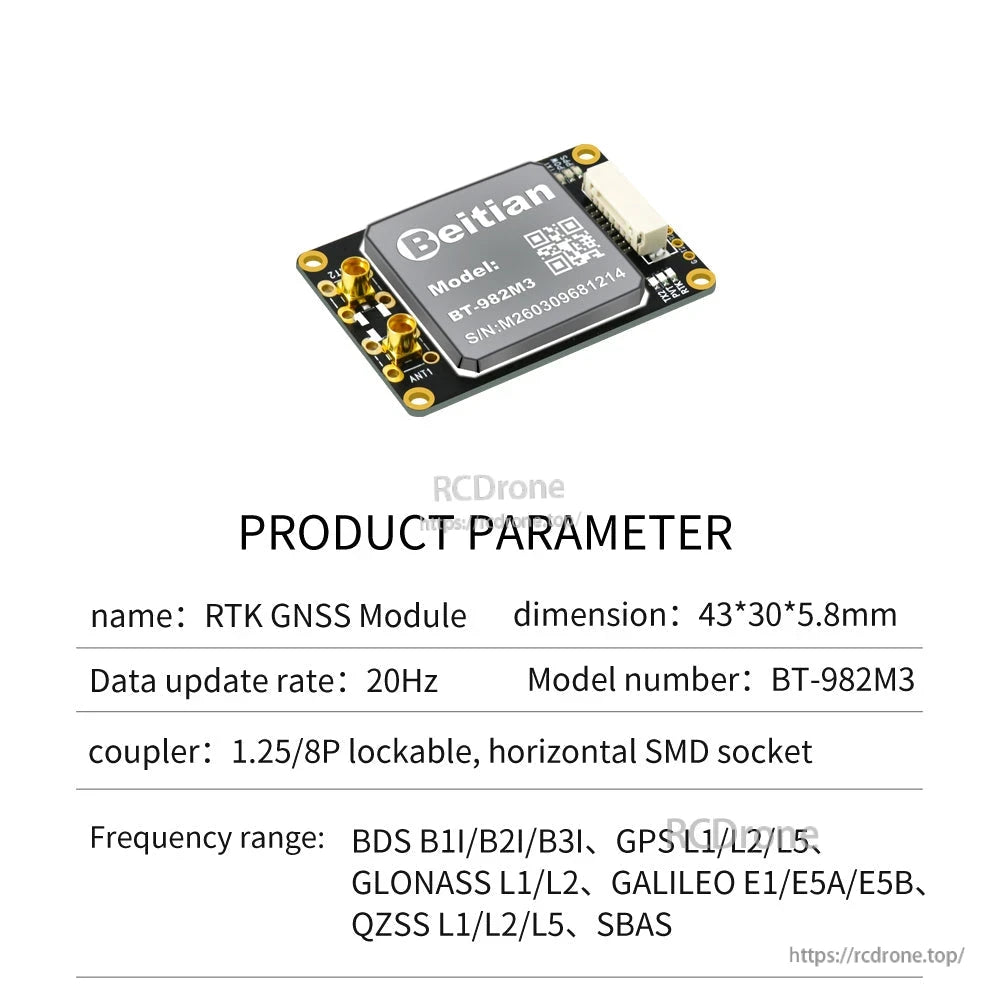

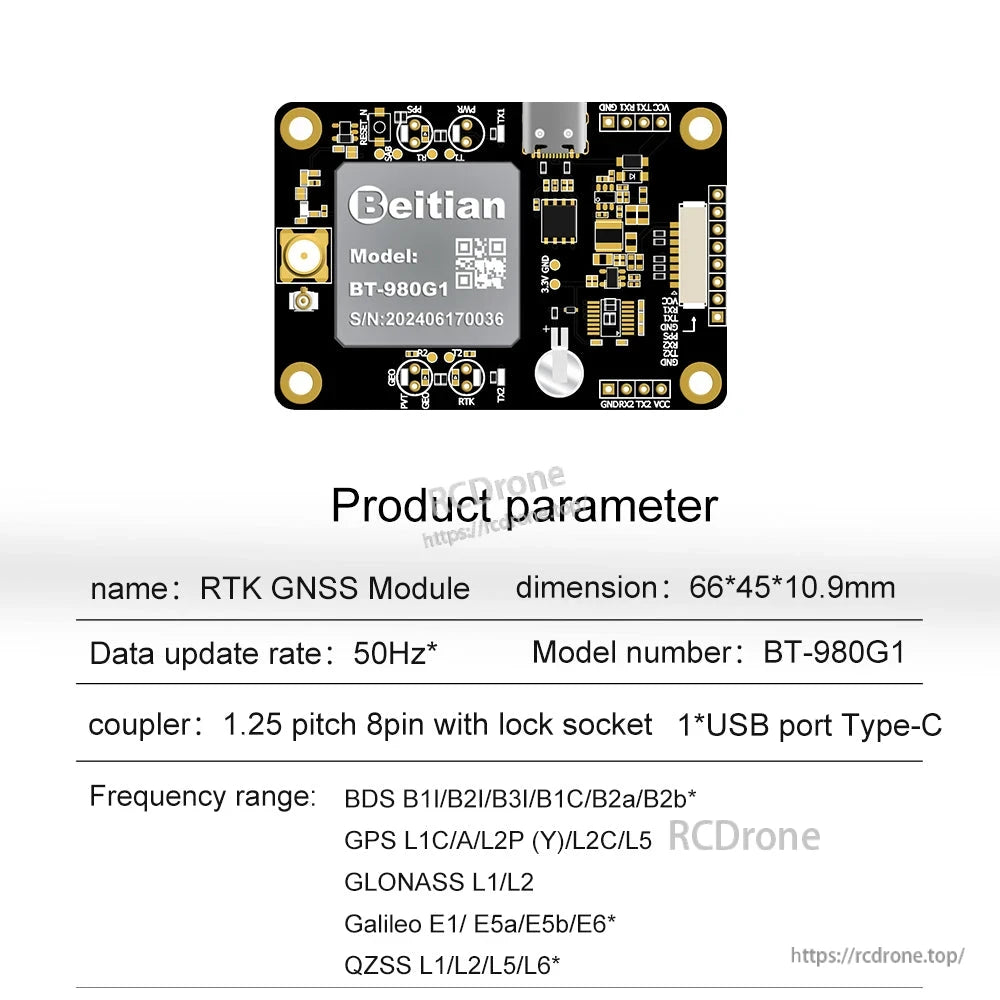

مقارنة الطرازات (الجدول 1)

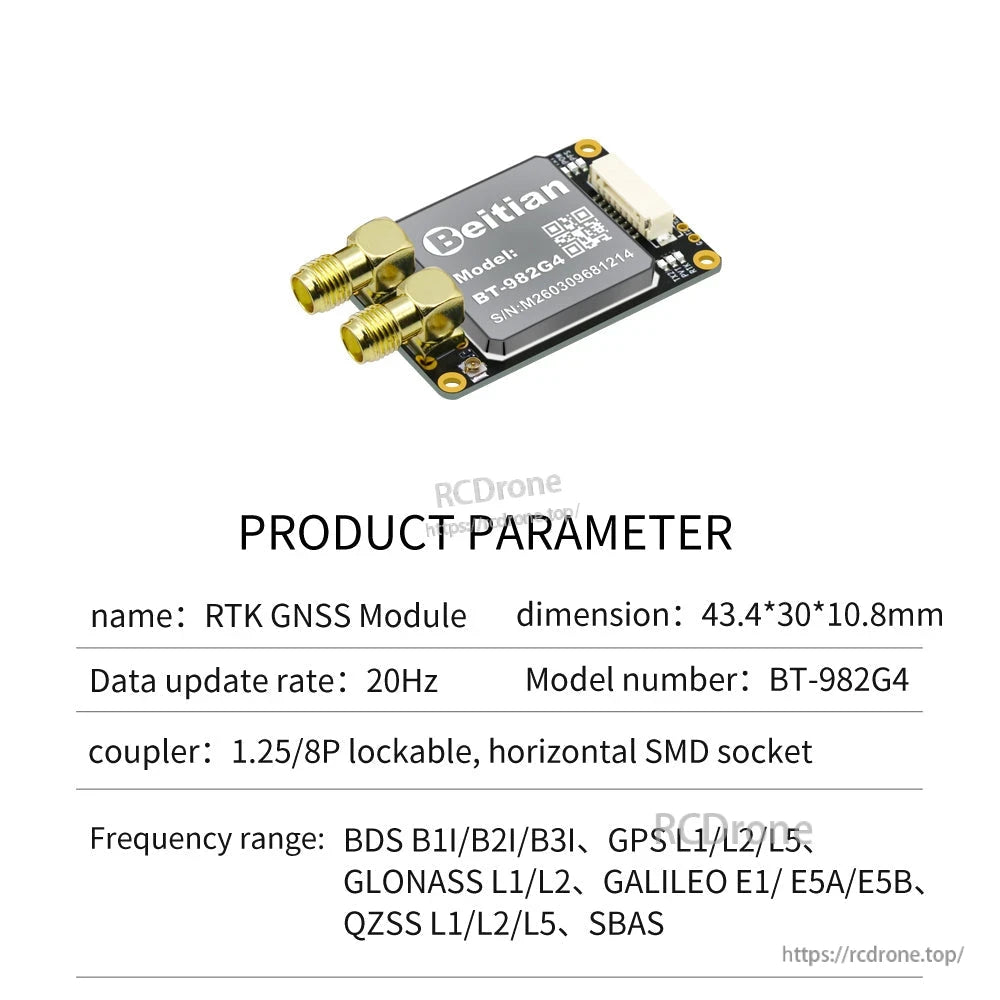

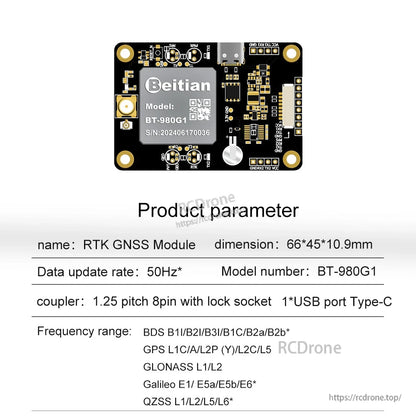

المعلمة BT-982G1 BT-982G2 BT-982G3 BT-982G4 BT-980G1
شريحة UM982 UM982 UM982 UM982 UM980
التردد نظام BDS B1I/B2I/B3I، GPS L1/L2/L5، GLONASS L1/L2، Galileo E1/E5a/E5b، QZSS L1/L2/L5، SBAS نظام BDS B1I/B2I/B3I، GPS L1/L2/L5، GLONASS L1/L2، Galileo E1/E5a/E5b، QZSS L1/L2/L5، SBAS نظام BDS B1I/B2I/B3I، GPS L1/L2/L5، GLONASS L1/L2، Galileo E1/E5a/E5b، QZSS L1/L2/L5، SBAS نظام BDS B1I/B2I/B3I، GPS L1/L2/L5، GLONASS L1/L2، Galileo E1/E5a/E5b، QZSS L1/L2/L5، SBAS نظام BDS B1I/B2I/B3I/B1C/B2a/B2b*، GPS L1C/A/L2P(Y)/L2C/L5، GLONASS L1/L2، Galileo E1/E5a/E5b/E6*، QZSS L1/L2/L5/L6*
القنوات 1408 قناة، بناءً على NebulasIV 1408 قناة، بناءً على NebulasIV 1408 قناة، بناءً على NebulasIV 1408 قناة، بناءً على NebulasIV 1408 قناة، بناءً على NebulasIV
RTK (RMS) سطح مستو: 0.8 سم + 1 جزء في المليون; الارتفاع: 1.5 سم + 1 جزء في المليون سطح مستو: 0.8 سم + 1 جزء في المليون; الارتفاع: 1.5 سم + 1 جزء في المليون سطح مستو: 0.8 سم + 1 جزء في المليون; الارتفاع: 1.5 سم + 1 جزء في المليون سطح مستو: 0.8 سم + 1 جزء في المليون; الارتفاع: 1.5 سم + 1 جزء في المليون سطح مستو: 0.8 سم + 1 جزء في المليون; الارتفاع: 1.5 سم + 1 جزء في المليون
دقة الاتجاه (RMS) 0.1°/1 م قاعدة بيانات 0.1°/1 م قاعدة بيانات 0.1°/1 م قاعدة بيانات 0.1°/1 م قاعدة بيانات
دقة الوقت (RMS) 20 نانوثانية 20 نانوثانية 20 نانوثانية 20 نانوثانية 20 نانوثانية
دقة السرعة (RMS) 0.03 م/ث 0.03 م/ث 0.03 م/ث 0.03 م/ث 0.2 م/ث
معدل تحديث البيانات تحديد اتجاه الموقع ≤20 هرتز؛ الافتراضي: 1 هرتز؛ ≤20 هرتز إخراج البيانات الخام تحديد اتجاه الموقع ≤20 هرتز؛ الافتراضي: 1 هرتز؛ ≤20 هرتز إخراج البيانات الخام تحديد اتجاه الموقع ≤20 هرتز؛ الافتراضي: 1 هرتز؛ ≤20 هرتز إخراج البيانات الخام تحديد اتجاه الموقع ≤20 هرتز؛ الافتراضي: 1 هرتز؛ ≤20 هرتز إخراج البيانات الخام 50 هرتز + الافتراضي: 1 هرتز
معدل البود 115200 بت في الثانية 115200 بت في الثانية 115200 بت في الثانية 115200 بت في الثانية 4800 بت في الثانية - 921600 بت في الثانية، الافتراضي 115200 بت في الثانية
الجهد DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 V
الحالي 220 مللي أمبير/5 فولت 220 مللي أمبير/5 فولت 220 مللي أمبير/5 فولت 220 مللي أمبير/5 فولت 180 مللي أمبير/5 فولت
الأبعاد 66*45*10.8 مم 66*45*10.8 مم 43*30*10.8 مم 43*30*10.8 مم 66*45*10.9 مم
الوزن 18 جرام 21 جرام 12 جرام 14.5 جرام 17 جرام
الموصل 2 x 1.25 pitch 6pin مع مقبس قفل؛ 1 x 1.0 pitch 4pin مع مقبس قفل 2 x 1.25 pitch 6pin مع مقبس قفل؛ 1 x 1.0 pitch 4pin مع مقبس قفل 1.25 pitch 8pin مع مقبس قفل 1.25 pitch 8pin مع مقبس قفل 1.25 دبابيس 8 مع مقبس قفل؛ 1*منفذ USB نوع-C
بدء بارد < 30 ثانية < 30 ثانية < 30 ثانية < 30 ثانية < 20 ثانية
وقت التهيئة < 5 ثواني (نموذجي) < 5 ثواني (نموذجي) < 5 ثواني (نموذجي) < 5 ثواني (نموذجي) < 5 ثواني (نموذجي)
موثوقية التهيئة > 99.9% > 99.9% > 99.9% > 99.9% > 99.9%

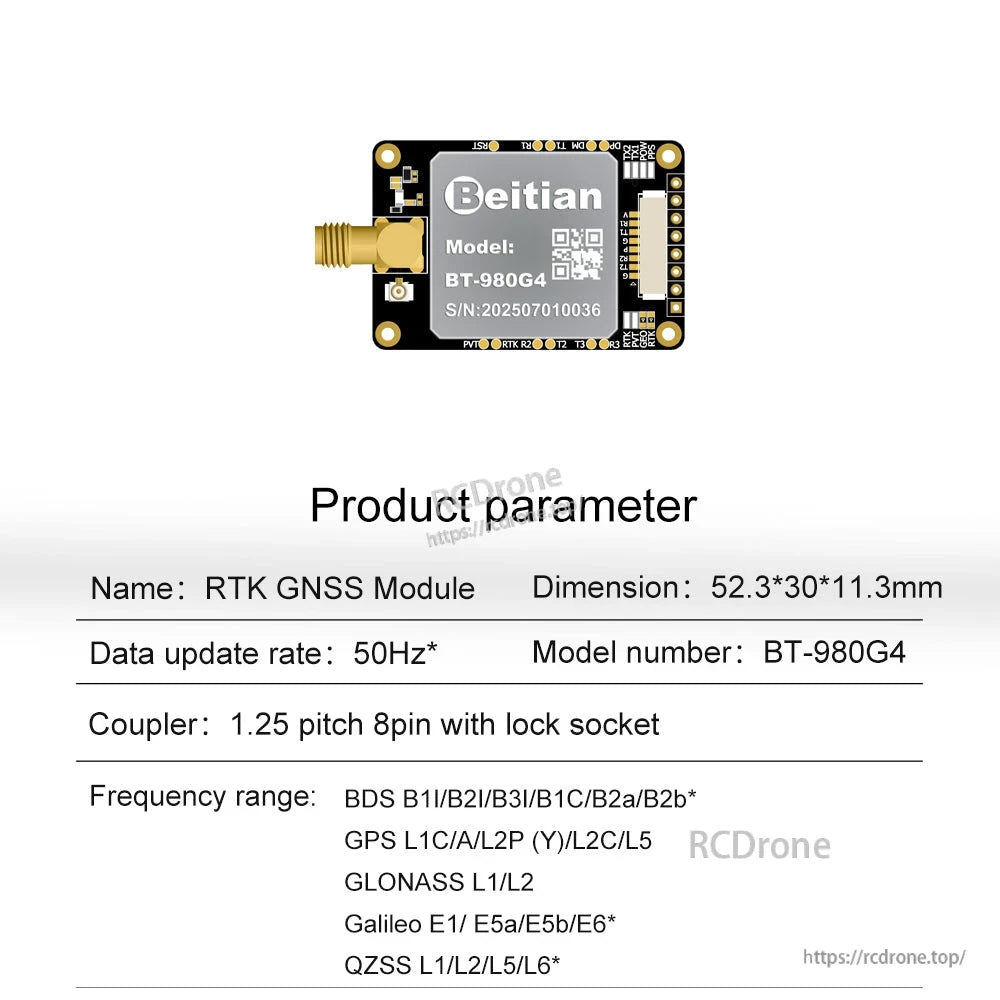

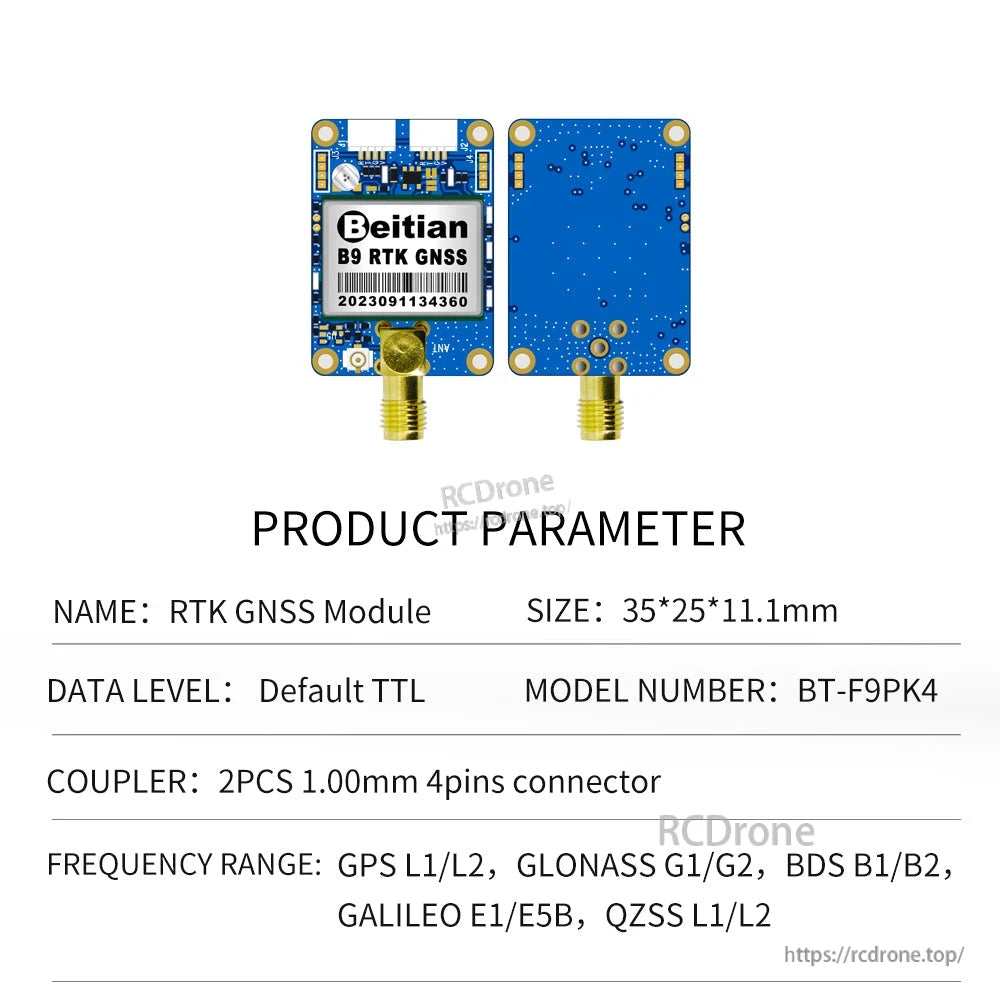

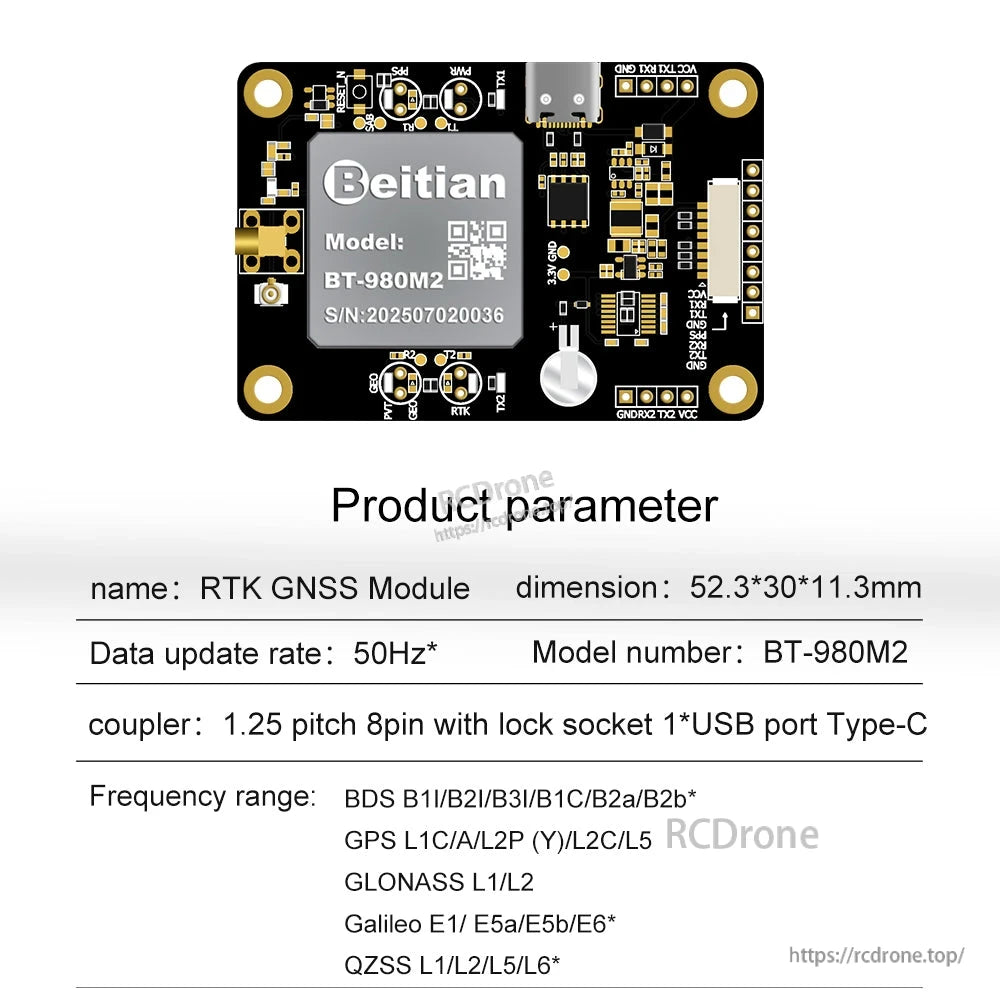

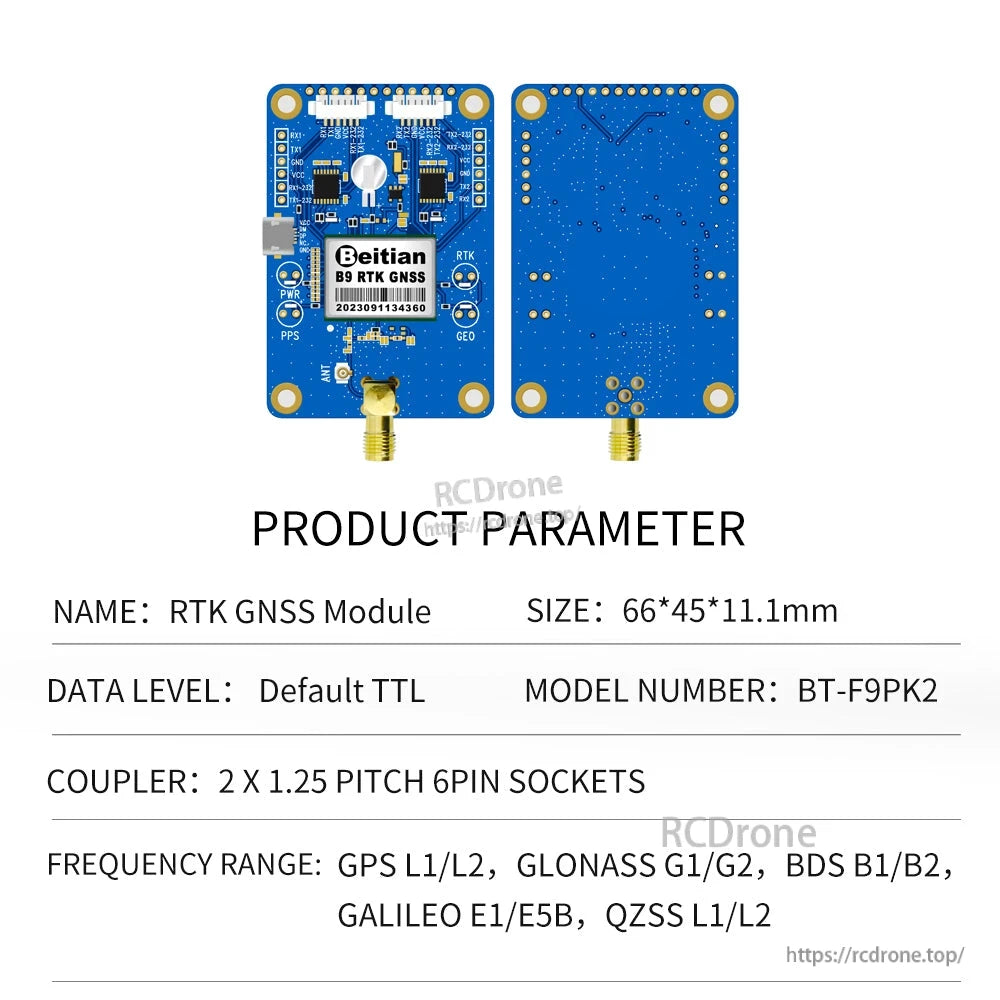

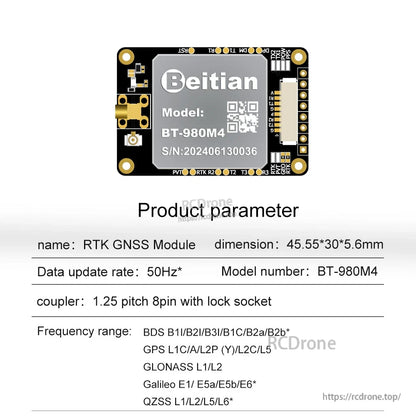

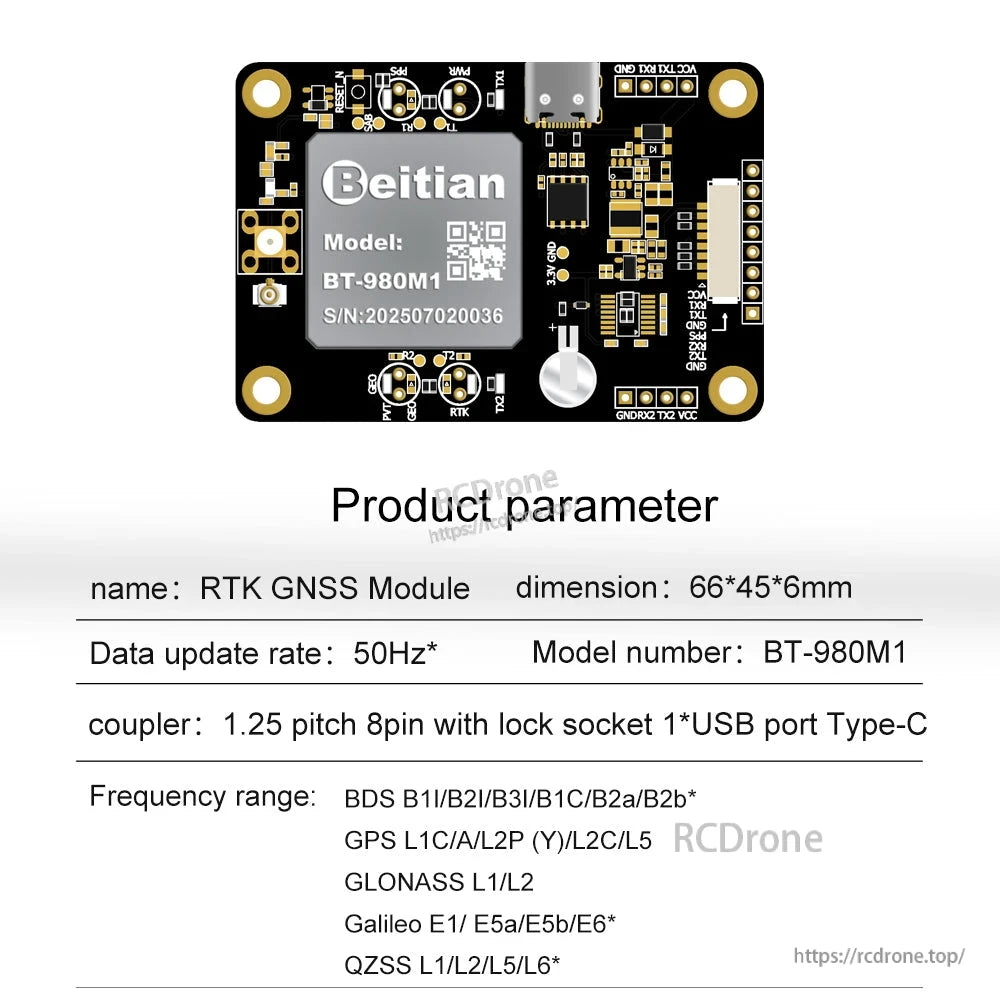

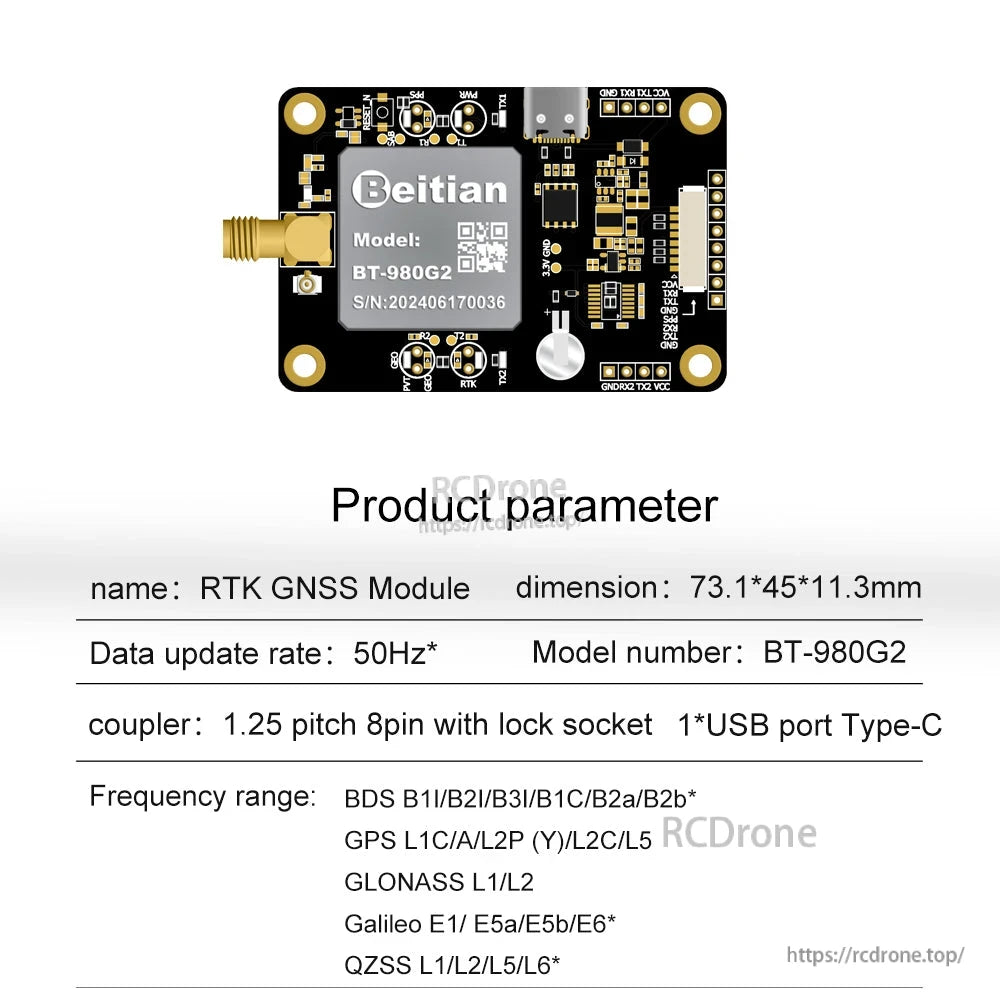

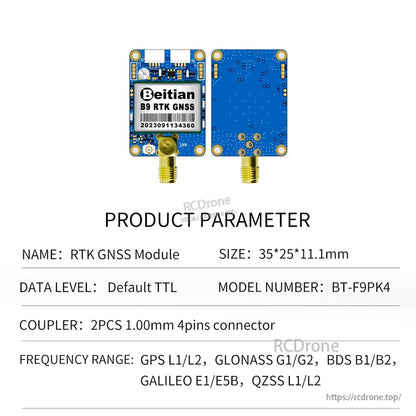

مقارنة النماذج (الجدول 2)

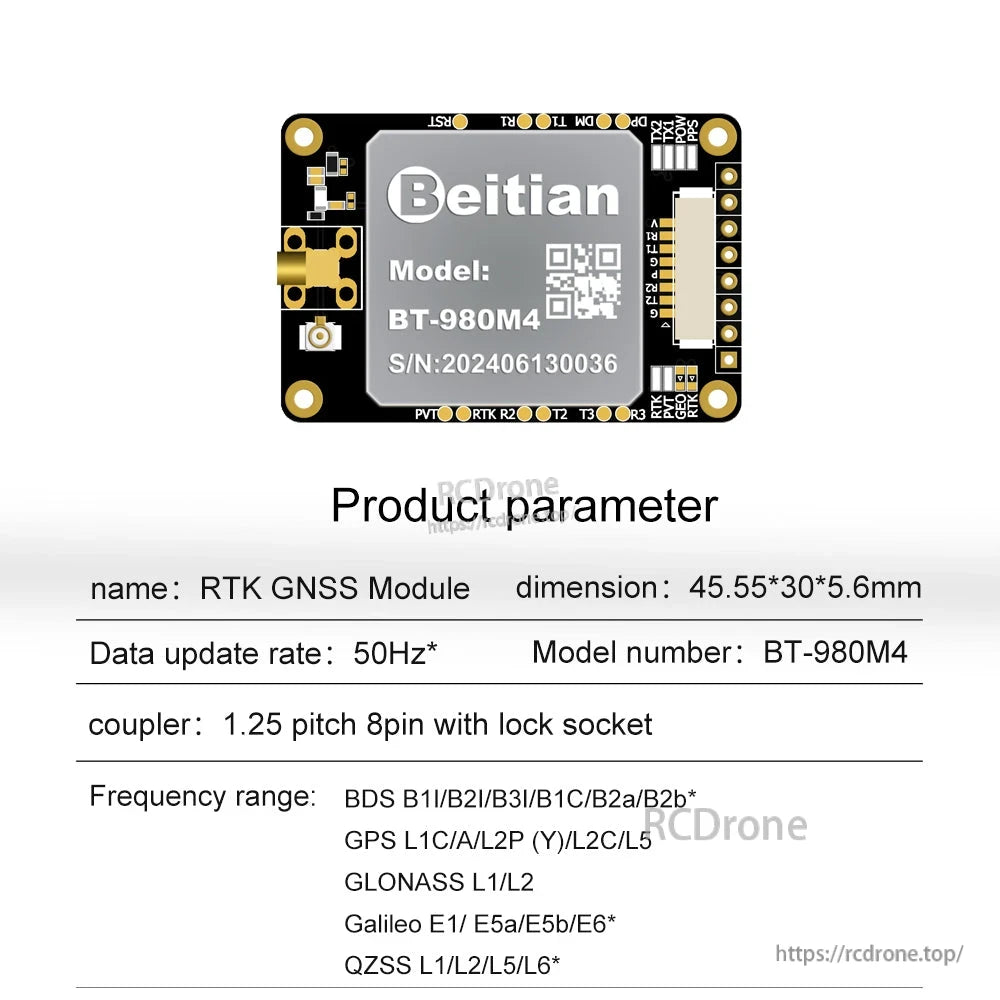

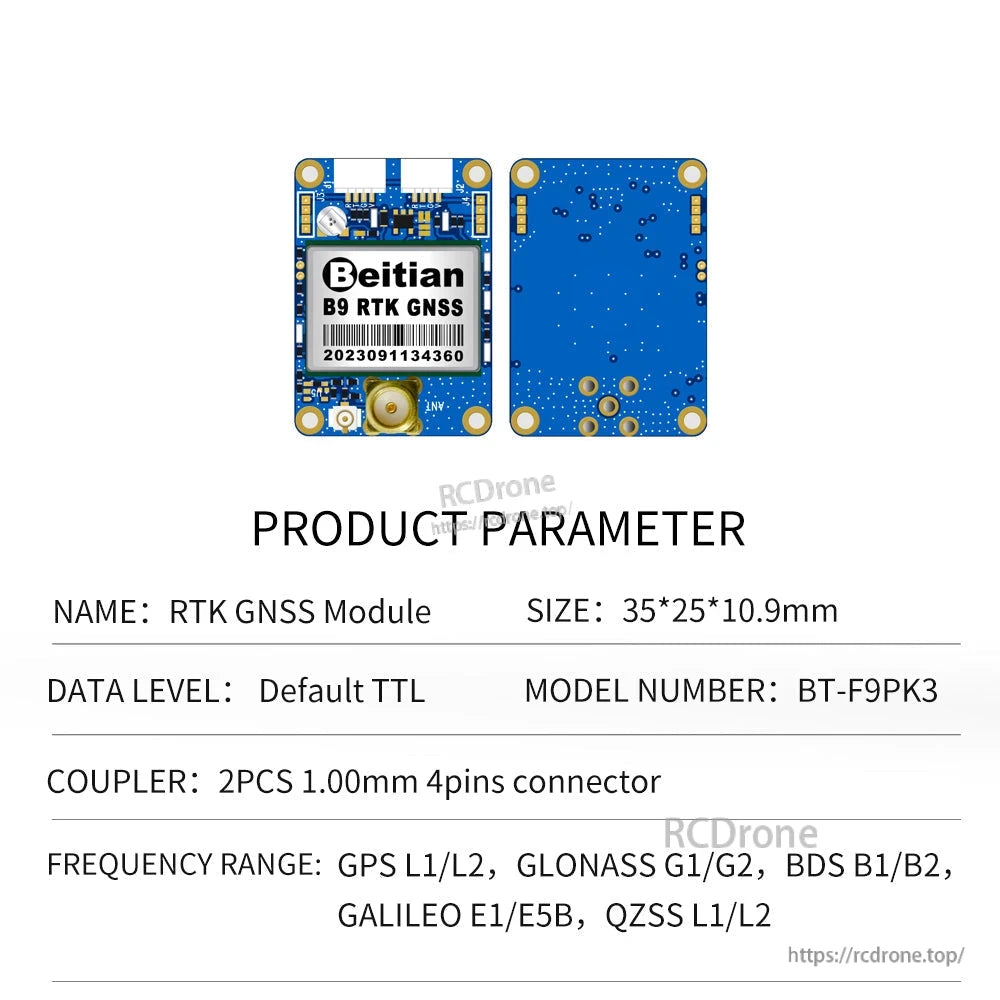

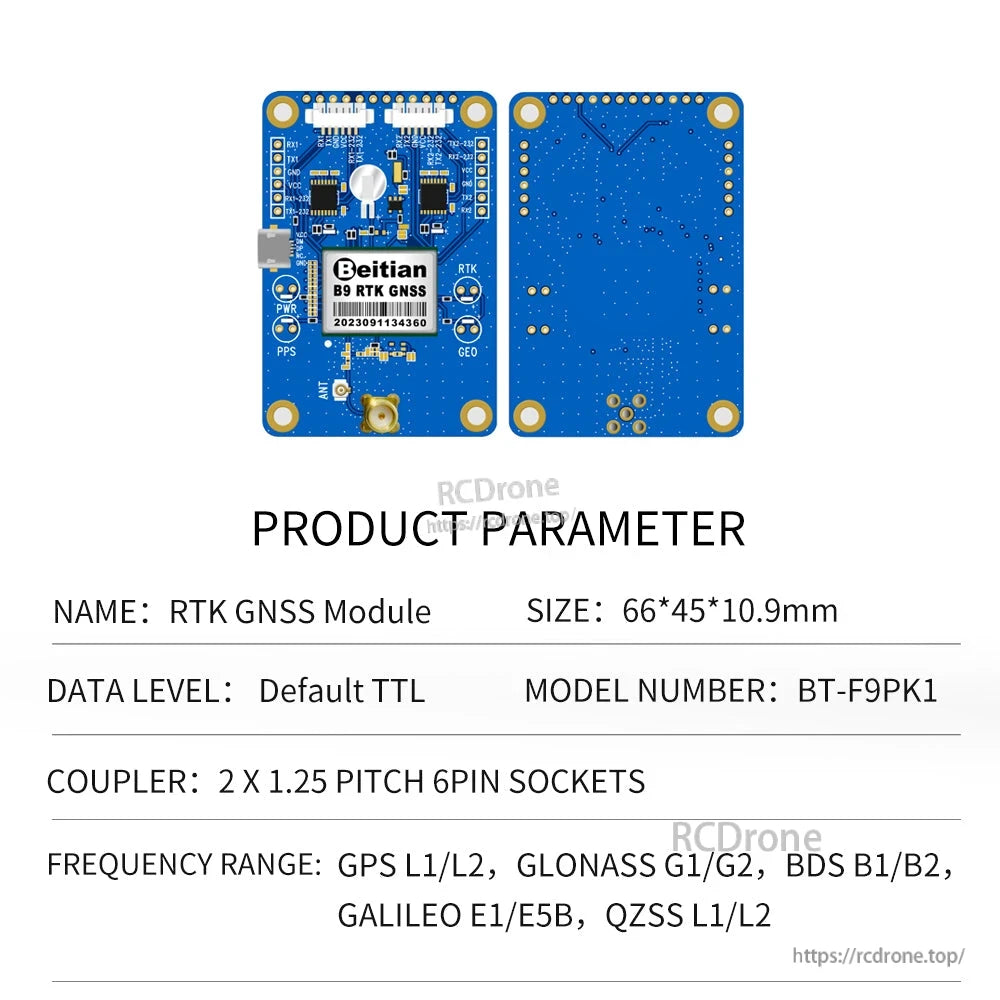

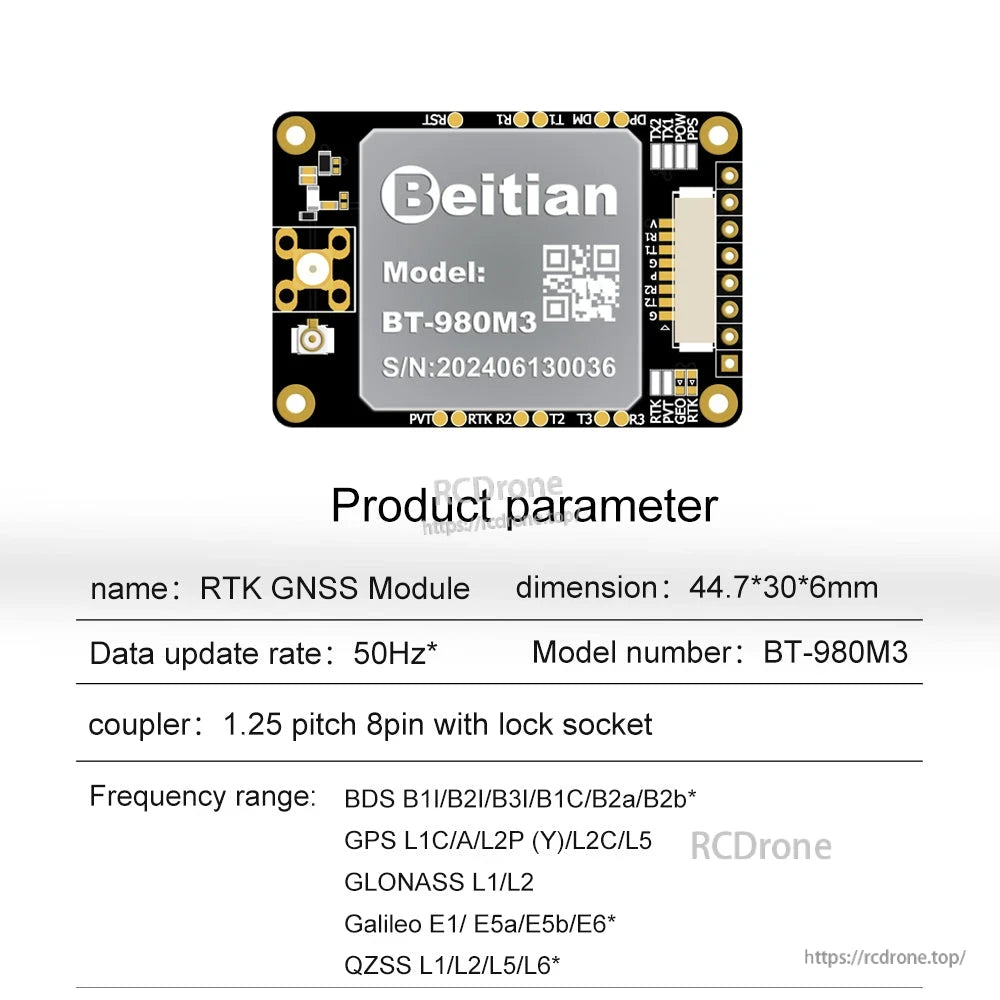

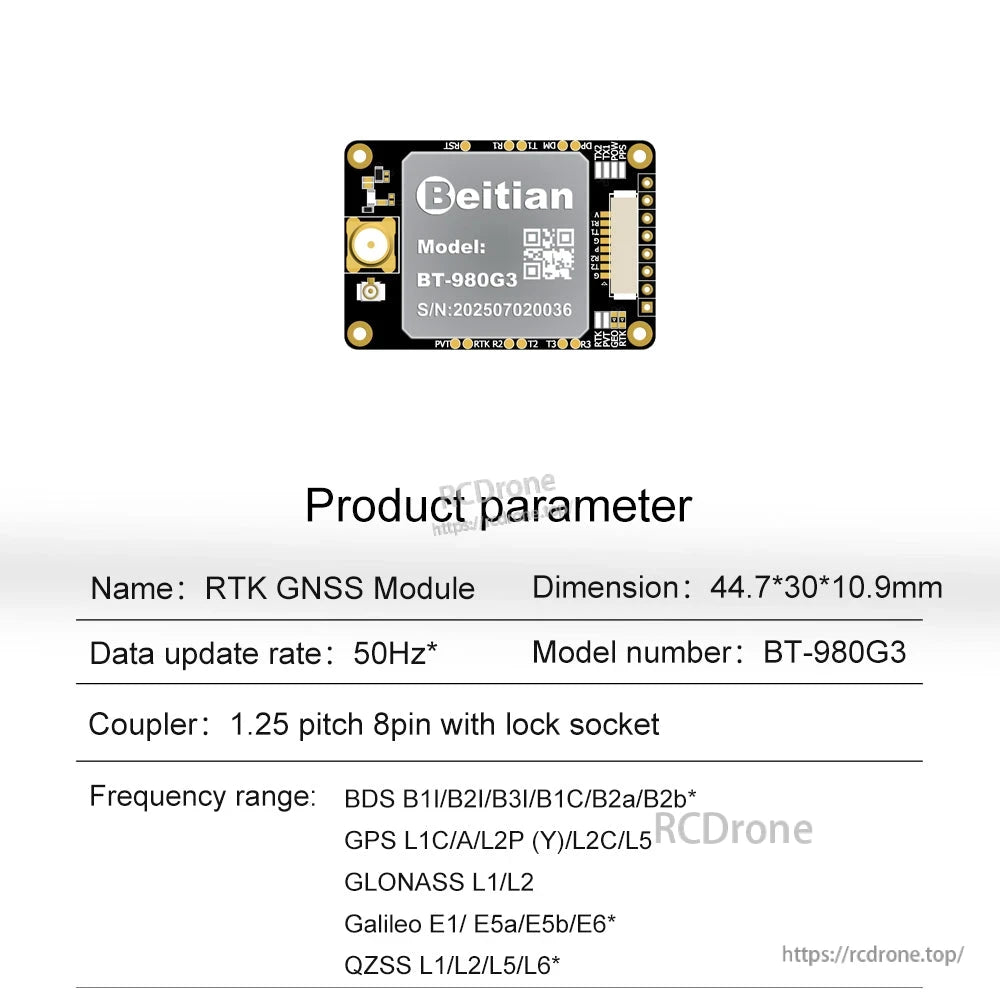

المعلمة BT-980G3 BT-980M1 BT-980M3 BT-F9PK1 BT-F9PK3
شريحة UM980 UM980 UM980 وحدة RTK GNSS وحدة RTK GNSS
التردد / نظام الموقع الافتراضي BDS B1I/B2I/B3I/B1C/B2a/B2b*, GPS L1C/A/L2P(Y)/L2C/L5, GLONASS L1/L2, Galileo E1/E5a/E5b/E6*, QZSS L1/L2/L5/L6* BDS B1I/B2I/B3I/B1C/B2a/B2b*, GPS L1C/A/L2P(Y)/L2C/L5, GLONASS L1/L2, Galileo E1/E5a/E5b/E6*, QZSS L1/L2/L5/L6* BDS B1I/B2I/B3I/B1C/B2a/B2b*, GPS L1C/A/L2P(Y)/L2C/L5, GLONASS L1/L2, Galileo E1/E5a/E5b/E6*, QZSS L1/L2/L5/L6* GPS L1/L2, GLONASS G1/G2, BDS B1/B2, GALILEO E1/E5b, QZSS L1/L2GPS L1/L2، GLONASS G1/G2، BDS B1/B2، GALILEO E1/E5b، QZSS L1/L2
القنوات 1408 قناة، بناءً على NebulasIV 1408 قناة، بناءً على NebulasIV 1408 قناة، بناءً على NebulasIV 184 قناة بحث 184 قناة بحث
RTK (RMS) / دقة RTK سطح مستوٍ: 0.8 سم + 1 جزء في المليون; الارتفاع: 1.5 سم + 1 جزء في المليون سطح مستو: 0.8 سم + 1 جزء في المليون; الارتفاع: 1.5 سم + 1 جزء في المليون سطح مستو: 0.8 سم + 1 جزء في المليون; الارتفاع: 1.5 سم + 1 جزء في المليون دقة أفقية 0.01 م + 1 جزء في المليون CEP; دقة عمودية 0.01 م + 1 جزء في المليون CEP دقة أفقية 0.01 م + 1 جزء في المليون CEP; دقة عمودية 0.01 م + 1 جزء في المليون CEP
دقة نقطة واحدة مستو: 1.5 م; الارتفاع: 2.5 م مستو: 1.5 م; الارتفاع: 2.5 م مستو: 1.5 م; الارتفاع: 2.5 م دقة أفقية 1.5 م CEP; دقة عمودية 1.5 م CEP دقة أفقية 1.5 م CEP; دقة عمودية 1.5 م CEP
دقة الوقت (RMS) 20 نانوثانية 20 نانوثانية 20 نانوثانية RMS 30 نانوثانية; 99% 60 نانوثانية RMS 30 نانوثانية; 99% 60 نانوثانية
دقة السرعة (RMS) 0.2 م/ث 0.2 م/ث 0.2 م/ث 0.05 م/ث 0.05 م/ث
معدل تحديث البيانات 50 هرتز + الافتراضي: 1 هرتز 50 هرتز + الافتراضي: 1 هرتز 50 هرتز + الافتراضي: 1 هرتز 0.25 هرتز - 20 هرتز، الافتراضي 1 هرتز 0.25 هرتز - 20 هرتز، الافتراضي 1 هرتز
معدل البود 4800 بت في الثانية - 921600 بت في الثانية، الافتراضي 115200 بت في الثانية 4800 بت في الثانية - 921600 بت في الثانية، الافتراضي 115200 بت في الثانية 4800 بت في الثانية - 921600 بت في الثانية، الافتراضي 115200 بت في الثانية 4800 بت في الثانية - 921600 بت في الثانية، الافتراضي 38400 بت في الثانية 4800 بت في الثانية - 921600 بت في الثانية، الافتراضي 38400 بت في الثانية
الجهد DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 V
الحالي 180 مللي أمبير/5 فولت 180 مللي أمبير/5 فولت 180 مللي أمبير/5 فولت 80 مللي أمبير/5 فولت 80 مللي أمبير/5 فولت
الأبعاد 44.7*30*10.9 مم 66*45*6 مم 44.7*30*6 مم 35*25*10.9 مم 35*25*10.9 مم
الوزن 13 جرام 17 جرام 13 جرام 6 جرام 6 جرام
موصل 8 دبابيس بفاصل 1.25 مع مقبس قفل 8 دبابيس بفاصل 1.25 مع مقبس قفل؛ 1*منفذ USB نوع-C 8 دبابيس بفاصل 1.25 مع مقبس قفل 2 x 4 دبابيس بفاصل 1.00 مقبس 2 x 1.00 موصل 4 دبابيس
بدء بارد < 20 ثانية < 20 ثانية < 20 ثانية 24 ثانية 24 ثانية
وقت التهيئة < 5 ثواني (نموذجي) < 5 ثواني (نموذجي) < 5 ثواني (نموذجي)
موثوقية التهيئة > 99.9% > 99.9% > 99.9%

مقارنة النماذج (الجدول 3)

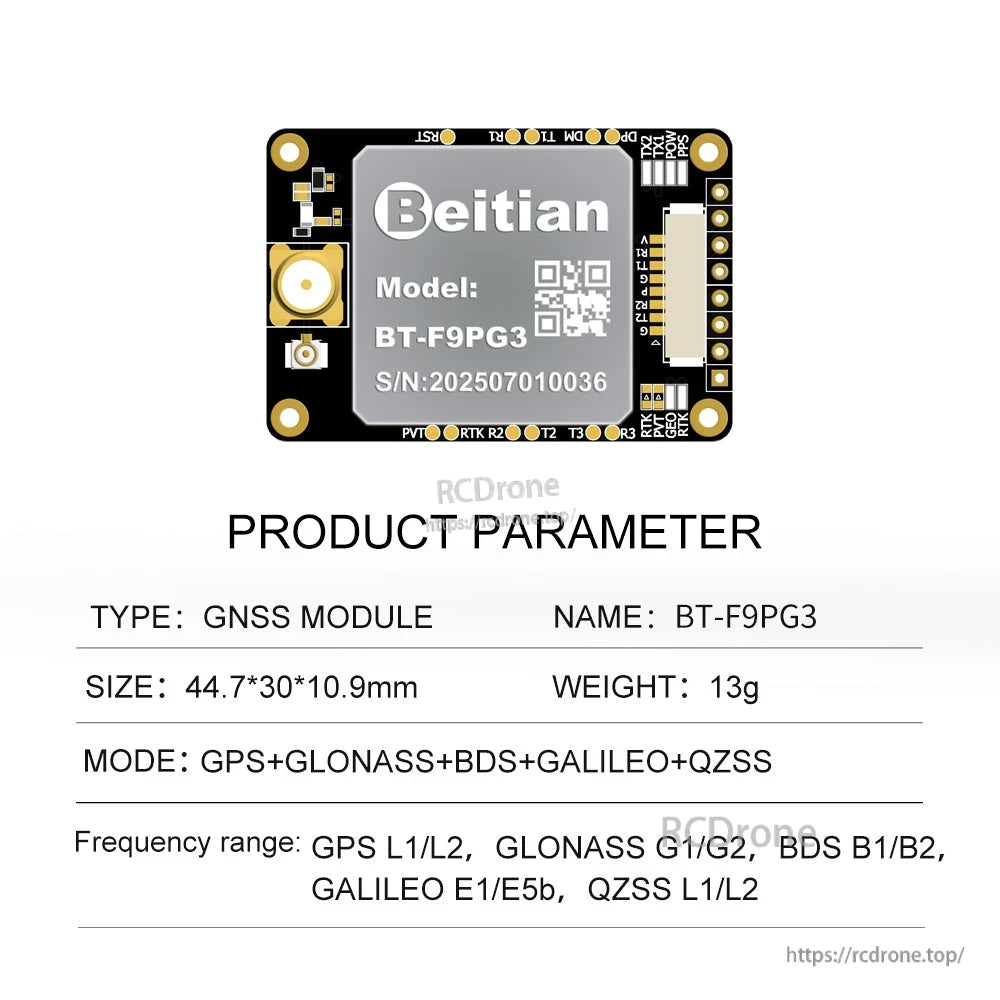

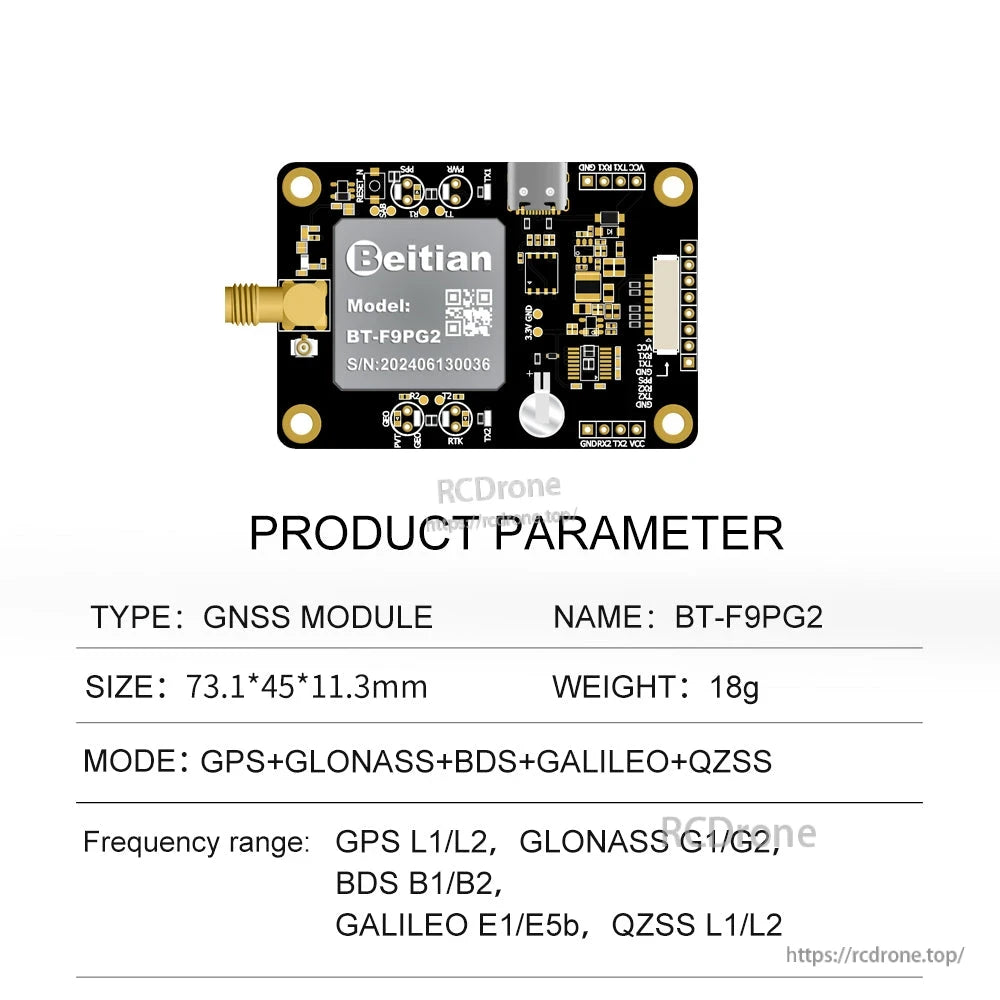

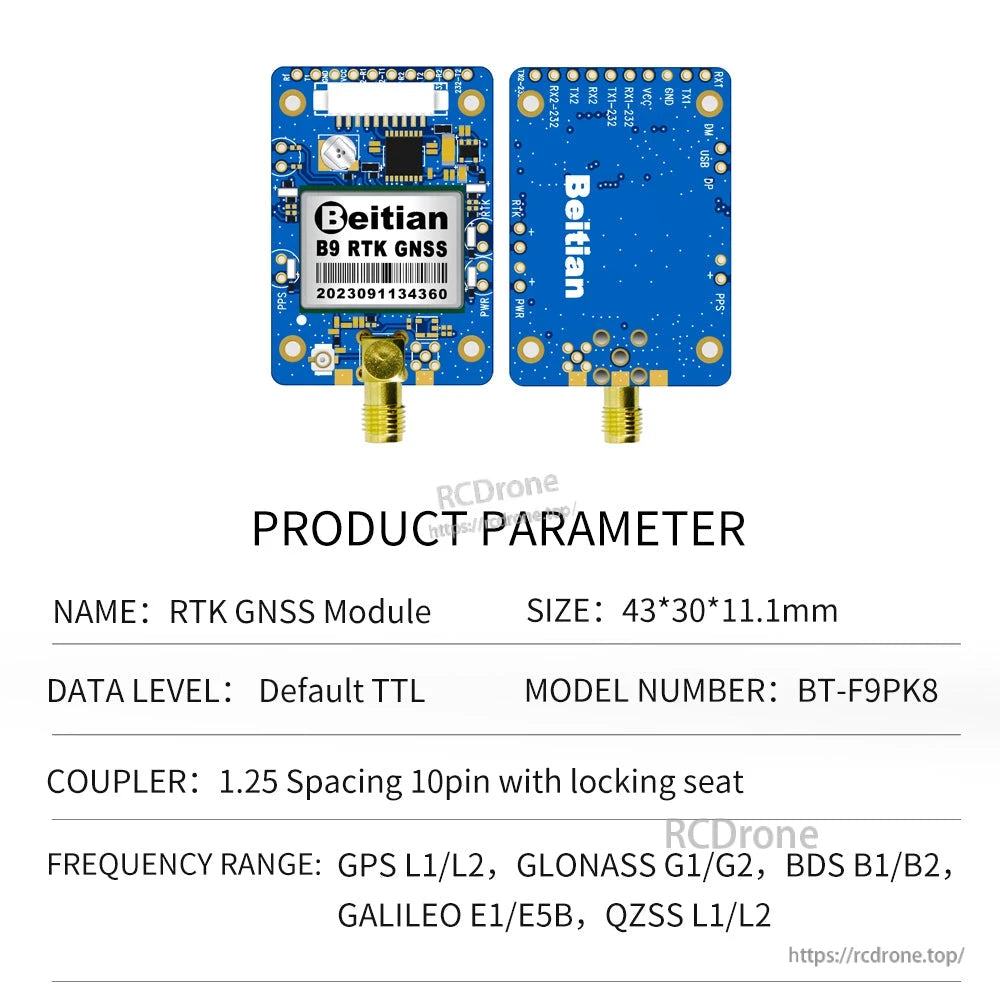

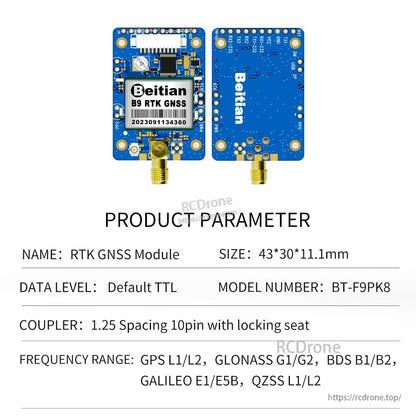

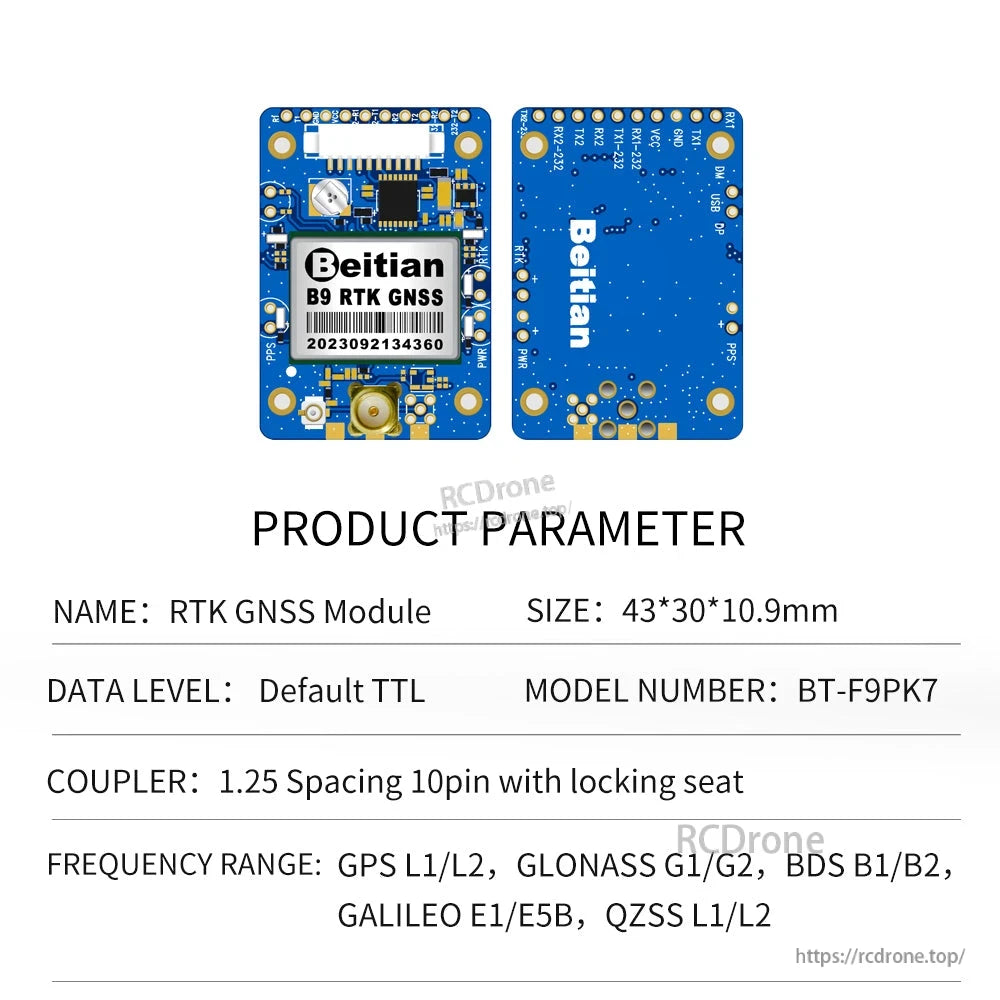

المعلمة BT-F9PK7 BT-F9PK8 BT-F9PG1 BT-F9PG2 BT-F9PG3
الشريحة وحدة RTK GNSS وحدة RTK GNSS وحدة B9 RTK GNSS وحدة B9 RTK GNSS وحدة B9 RTK GNSS
نظام الموقع الافتراضي GPS L1/L2، GLONASS G1/G2، BDS B1/B2، GALILEO E1/E5b، QZSS L1/L2 GPS L1/L2، GLONASS G1/G2، BDS B1/B2، GALILEO E1/E5b، QZSS L1/L2 GPS L1/L2، GLONASS G1/G2، BDS B1/B2، GALILEO E1/E5b، QZSS L1/L2 GPS L1/L2، GLONASS G1/G2، BDS B1/B2، GALILEO E1/E5b، QZSS L1/L2 GPS L1/L2، GLONASS G1/G2، BDS B1/B2، GALILEO E1/E5b، QZSS L1/L2
القناة 184 البحث عن القناة184 قناة البحث 184 قناة البحث 184 قناة البحث 184 قناة البحث
دقة RTK دقة أفقية 0.01 م + 1 جزء في المليون CEP; دقة عمودية 0.01 م + 1 جزء في المليون CEP دقة أفقية 0.01 م + 1 جزء في المليون CEP; دقة عمودية 0.01 م + 1 جزء في المليون CEP دقة أفقية 0.01 م + 1 جزء في المليون CEP; دقة عمودية 0.01 م + 1 جزء في المليون CEP دقة أفقية 0.01 م + 1 جزء في المليون CEP; دقة عمودية 0.01 م + 1 جزء في المليون CEP دقة أفقية 0.01 م + 1 جزء في المليون CEP; دقة عمودية 0.01 م + 1 جزء في المليون CEP
دقة نقطة واحدة دقة أفقية 1.5 م CEP; دقة عمودية 1.5 م CEP دقة أفقية 1.5 م CEP; دقة عمودية 1.5 م CEP دقة أفقية 1.5 م CEP; دقة عمودية 1.5 م CEP دقة أفقية 1.5 م CEP; دقة عمودية 1.5 م CEP دقة أفقية 1.5 م CEP; دقة عمودية 1.5 م CEP
دقة السرعة 0.05 م/ث 0.05 م/ث 0.05 م/ث 0.05 م/ث 0.05 م/ث
دقة الاتجاه 0.4 درجة عند طول قاعدة هوائي 1 م 0.4 درجة عند طول قاعدة هوائي 1 م 0.4 درجة عند طول قاعدة هوائي 1 م 0.4 درجة عند طول قاعدة هوائي 1 م 0.4 درجة عند طول قاعدة هوائي 1 م
دقة الاتجاه الديناميكي 0.3 درجة 0.3 درجة 0.3 درجة 0.3 درجة 0.3 deg
توقيت 1PPS RMS 30 ns; 99% 60 ns RMS 30 ns; 99% 60 ns RMS 30 ns; 99% 60 ns RMS 30 ns; 99% 60 ns RMS 30 ns; 99% 60 ns
بدء التشغيل البارد 24 ثانية 24 ثانية 24 ثانية 24 ثانية 24 ثانية
بدء التشغيل الدافئ 2 ثانية 2 ثانية 2 ثانية 2 ثانية 2 ثانية
استعادة 2 ثانية 2 ثانية 2 ثانية 2 ثانية 2 ثانية
معدل البود (bps) 4800 bps - 921600 bps، الافتراضي 38400 bps 4800 bps - 921600 bps، الافتراضي 38400 bps 4800 bps - 921600 bps، الافتراضي 38400 bps 4800 bps - 921600 bps، الافتراضي 38400 bps4800 بت في الثانية - 921600 بت في الثانية، الافتراضي 38400 بت في الثانية
مستوى الإخراج TTL أو RS-232 اختياري.مستوى TTL الافتراضي. TTL أو RS-232 اختياري. مستوى TTL الافتراضي. TTL أو RS-232 اختياري. مستوى TTL الافتراضي. TTL أو RS-232 اختياري. مستوى TTL الافتراضي. TTL أو RS-232 اختياري. مستوى TTL الافتراضي.
معدل التحديث 0.25 هرتز - 20 هرتز، الافتراضي 1 هرتز 0.25 هرتز - 20 هرتز، الافتراضي 1 هرتز 0.25 هرتز - 20 هرتز، الافتراضي 1 هرتز 0.25 هرتز - 20 هرتز، الافتراضي 1 هرتز 0.25 هرتز - 20 هرتز، الافتراضي 1 هرتز
الجهد الكهربائي DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 V
الحالي 80 مللي أمبير/5 فولت 80 مللي أمبير/5 فولت 80 مللي أمبير/5 فولت 80 مللي أمبير/5 فولت 80 مللي أمبير/5 فولت
الحجم 43*30*10.9 مم 43*30*11.1 مم 66*45*10.9 مم 73.1*45*11.3 مم 44.7*30*10.9 مم
الوزن 9 جرام 9 جرام 17 جرام 18 جرام 13 جرام
موصل 1 x 1.25 pitch 10pin socket 1 x 1.25 pitch 10pin socket 1*1.25 pitch 8pin مع مقعد قفل؛ 1*منفذ USB نوع-C 1*1.25 pitch 8pin مع مقعد قفل؛ 1*منفذ USB نوع-C 1*1.25 دبابيس 8 مع مقعد قفل

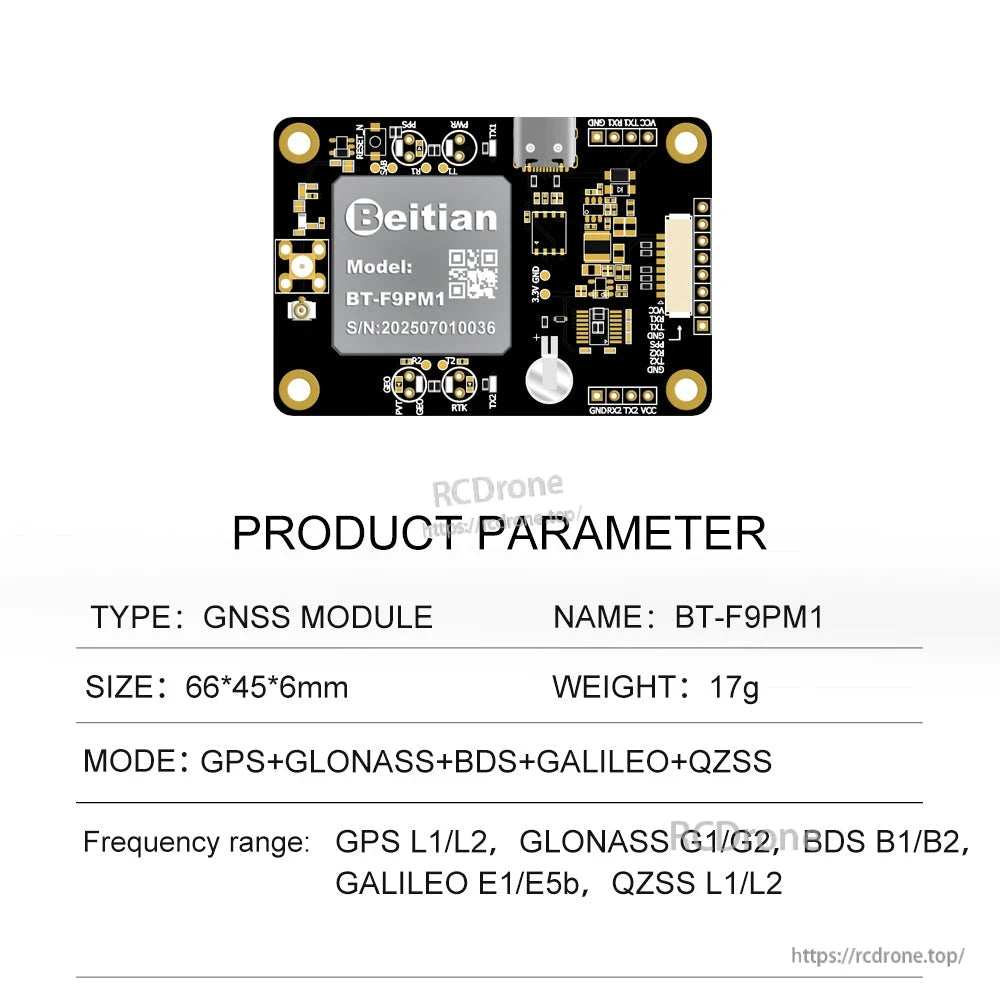

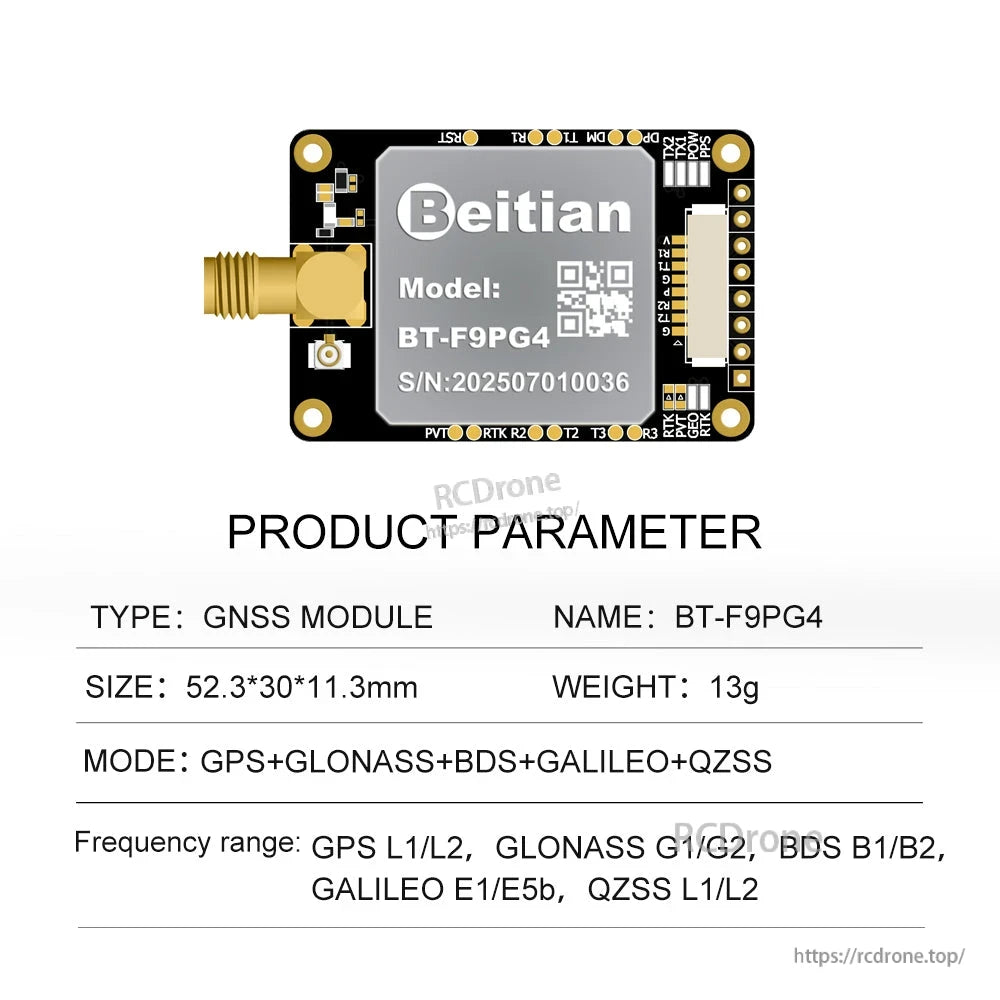

مقارنة النماذج (الجدول 4)

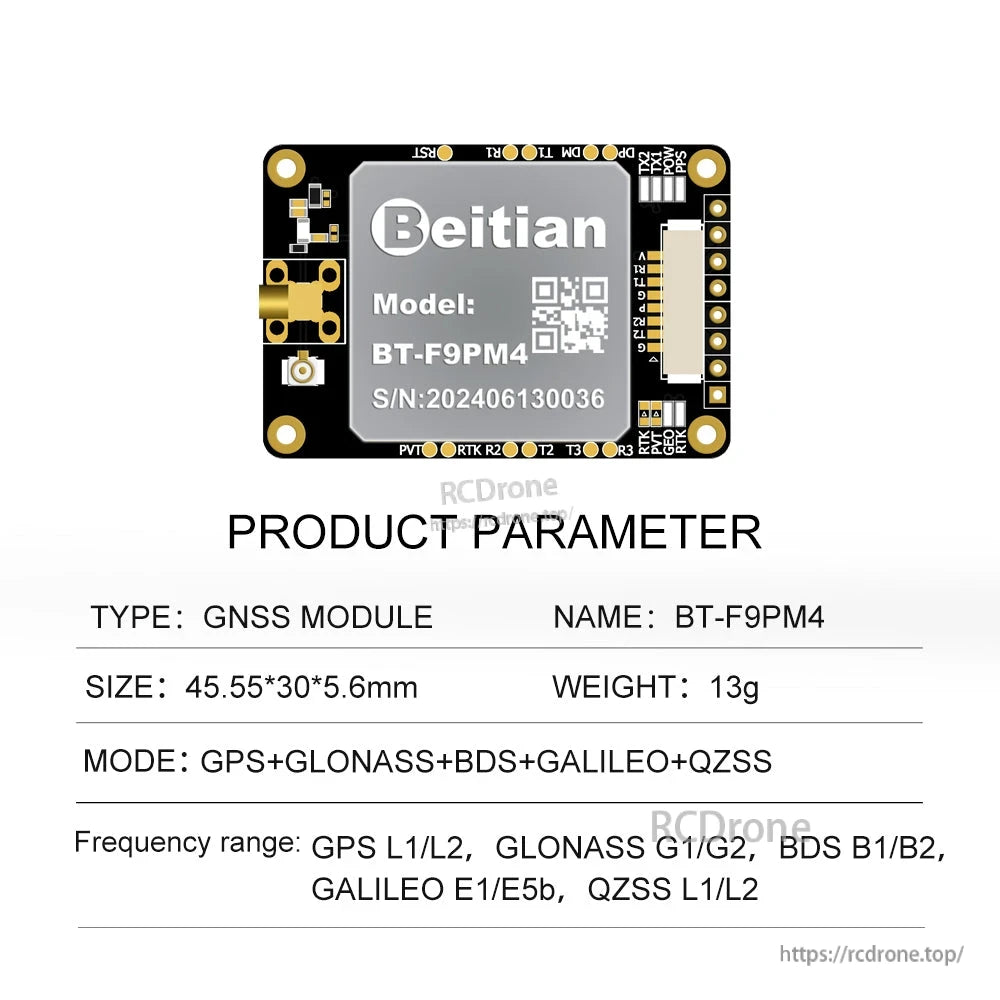

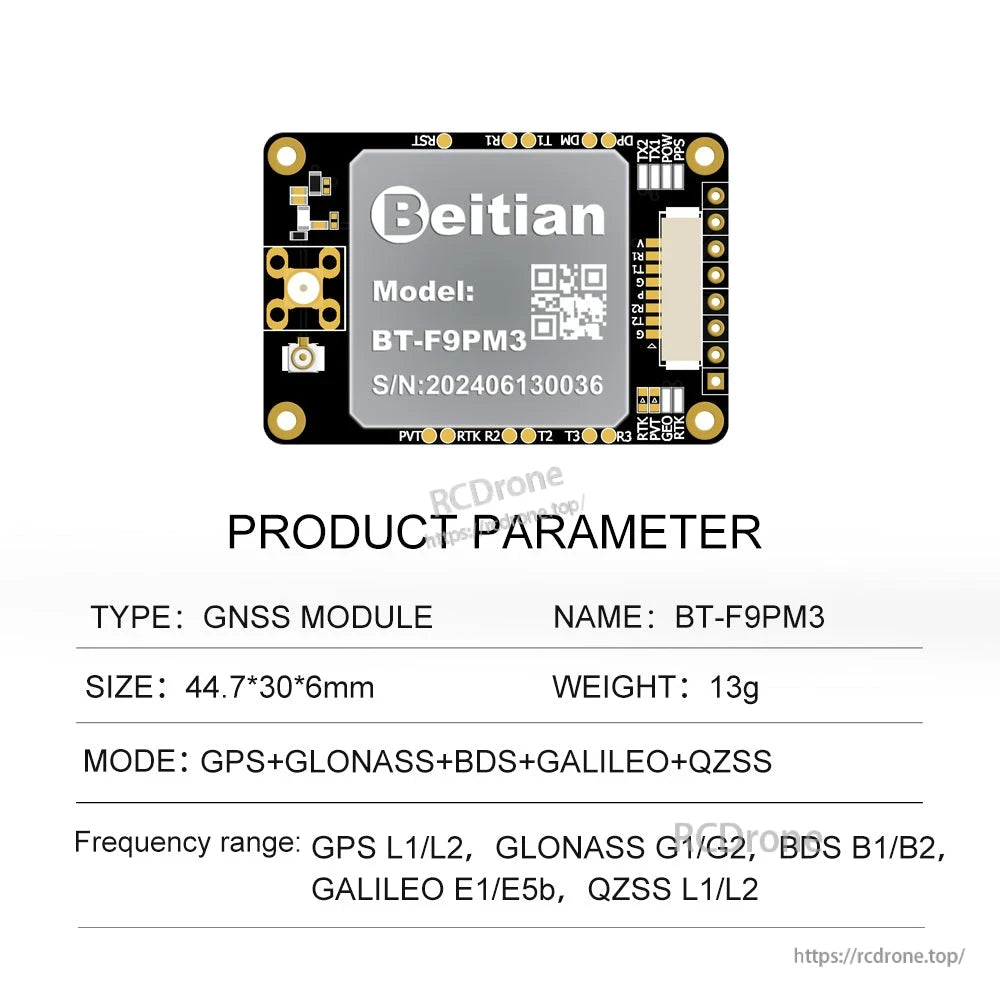

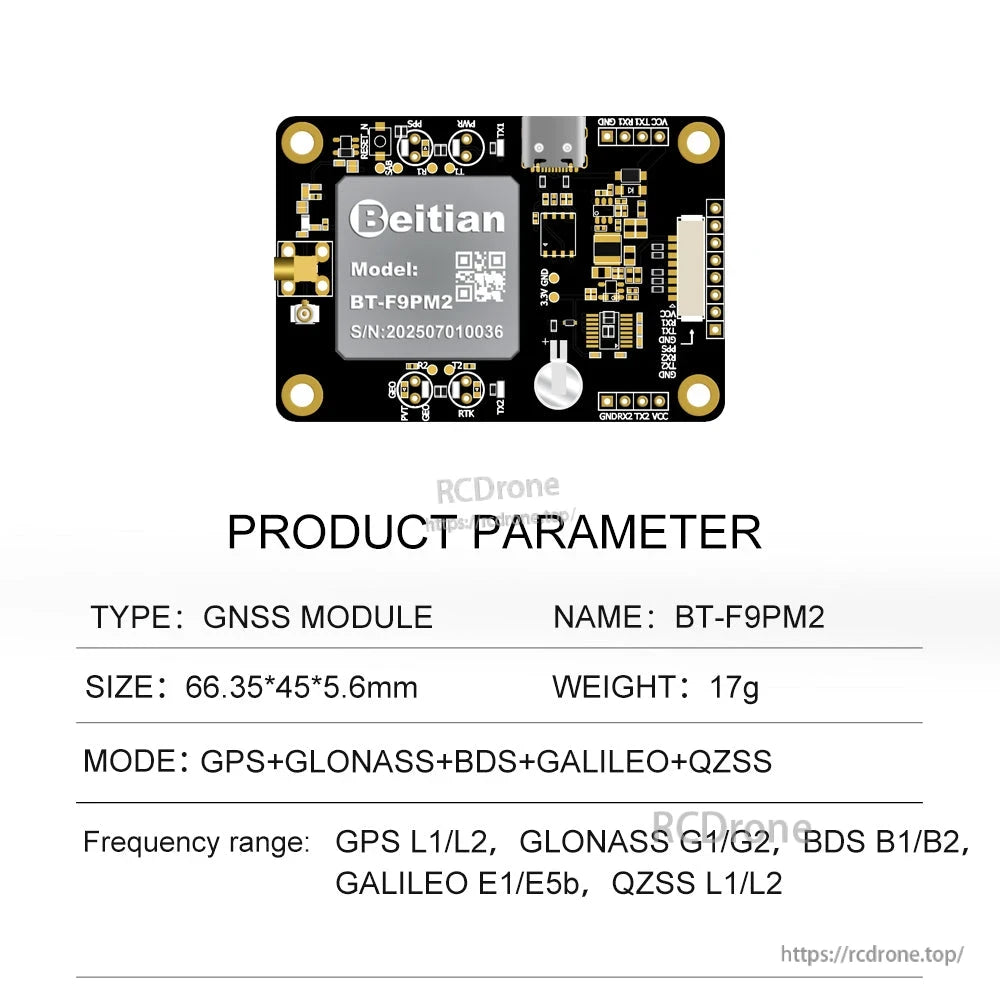

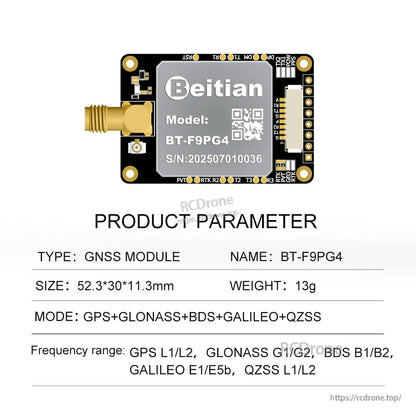

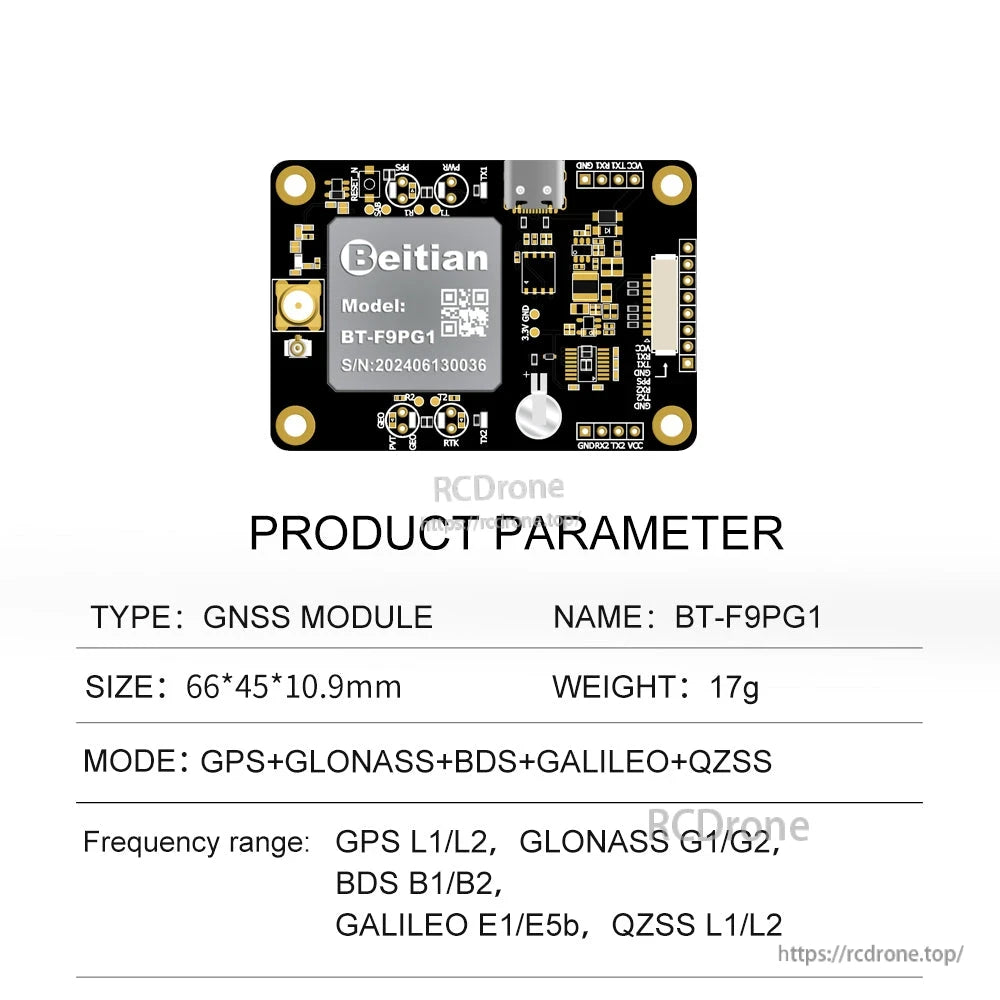

المعلمة BT-F9PG4 BT-F9PM1 BT-F9PM2 BT-F9PM3 BT-F9PM4
شريحة وحدة B9 RTK GNSS وحدة B9 RTK GNSS وحدة B9 RTK GNSS وحدة B9 RTK GNSS وحدة B9 RTK GNSS
نظام الموقع الافتراضي GPS L1/L2، GLONASS G1/G2، BDS B1/B2، GALILEO E1/E5b، QZSS L1/L2 GPS L1/L2، GLONASS G1/G2، BDS B1/B2، GALILEO E1/E5b، QZSS L1/L2 GPS L1/L2، GLONASS G1/G2، BDS B1/B2، GALILEO E1/E5b، QZSS L1/L2 GPS L1/L2، GLONASS G1/G2، BDS B1/B2، GALILEO E1/E5b، QZSS L1/L2 GPS L1/L2، GLONASS G1/G2، BDS B1/B2، GALILEO E1/E5b، QZSS L1/L2
قناة 184 البحث في القناة 184 البحث في القناة 184 البحث في القناة 184 البحث في القناة 184 البحث في القناة
دقة RTK دقة أفقية 0.01 م + 1 جزء في المليون CEP; دقة عمودية 0.01 م + 1 جزء في المليون CEP دقة أفقية 0.01 م + 1 جزء في المليون CEP; دقة عمودية 0.01 م + 1 جزء في المليون CEP دقة أفقية 0.01 م + 1 جزء في المليون CEP; دقة عمودية 0.01 م + 1 جزء في المليون CEP دقة أفقية 0.01 م + 1 جزء في المليون CEP; دقة عمودية 0.01 م + 1 جزء في المليون CEP دقة أفقية 0.01 م + 1 جزء في المليون CEP; دقة عمودية 0.01 م + 1 جزء في المليون CEP
دقة نقطة واحدة دقة أفقية 1.5 م CEP; دقة عمودية 1.5 م CEP دقة أفقية 1.5 م CEP; دقة عمودية 1.5 م CEP دقة أفقية 1.5 م CEP; دقة عمودية 1.5 م CEP دقة أفقية 1.5 م CEP; دقة عمودية 1.5 م CEP دقة أفقية 1.5 م CEP; دقة عمودية 1.5 م CEP
دقة السرعة 0.05 م/ث 0.05 م/ث 0.05 م/ث 0.05 م/ث 0.05 م/ث
دقة الاتجاه 0.4 درجة عند طول قاعدة هوائي 1 م 0.4 درجة عند طول قاعدة هوائي 1 م 0.4 درجة عند طول قاعدة هوائي 1 م 0.4 درجة عند طول قاعدة هوائي 1 م 0.4 درجة عند طول قاعدة هوائي 1 م
دقة الاتجاه الديناميكي 0.3 درجة 0.3 درجة 0.3 درجة 0.3 درجة 0.3 deg
توقيت 1PPS RMS 30 نانوثانية؛ 99% 60 نانوثانية RMS 30 نانوثانية؛ 99% 60 نانوثانية RMS 30 نانوثانية؛ 99% 60 نانوثانية RMS 30 نانوثانية؛ 99% 60 نانوثانية RMS 30 نانوثانية؛ 99% 60 نانوثانية
بدء التشغيل البارد 24 ثانية 24 ثانية 24 ثانية 24 ثانية 24 ثانية
بدء التشغيل الدافئ 2 ثانية 2 ثانية 2 ثانية 2 ثانية 2 ثانية
استعادة 2 ثانية 2 ثانية 2 ثانية 2 ثانية 2 ثانية
معدل البود (bps) 4800 bps - 921600 bps، الافتراضي 38400 bps 4800 bps - 921600 bps، الافتراضي 38400 bps 4800 bps - 921600 bps، الافتراضي 38400 bps 4800 bps - 921600 bps، الافتراضي 38400 bps4800 بت في الثانية - 921600 بت في الثانية، الافتراضي 38400 بت في الثانية
مستوى الإخراج TTL أو RS-232 اختياري.مستوى TTL الافتراضي. TTL أو RS-232 اختياري. مستوى TTL الافتراضي. TTL أو RS-232 اختياري. مستوى TTL الافتراضي. TTL أو RS-232 اختياري. مستوى TTL الافتراضي. TTL أو RS-232 اختياري. مستوى TTL الافتراضي.
معدل التحديث 0.25 هرتز - 20 هرتز، الافتراضي 1 هرتز 0.25 هرتز - 20 هرتز، الافتراضي 1 هرتز 0.25 هرتز - 20 هرتز، الافتراضي 1 هرتز 0.25 هرتز - 20 هرتز، الافتراضي 1 هرتز 0.25 هرتز - 20 هرتز، الافتراضي 1 هرتز
الجهد الكهربائي DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 فولت DC 3.6 فولت - 6.0 فولت، النموذجي: 5.0 ف
الحالي 80 مللي أمبير/5 فولت 80 مللي أمبير/5 فولت 80 مللي أمبير/5 فولت 80 مللي أمبير/5 فولت 80 مللي أمبير/5 فولت
الحجم 52.3*30*11.3 مم 66*45*6 مم 66.35*45*6 مم 44.7*30*10.9 مم 45.55*30*5.6 مم
الوزن 13 جرام 17 جرام 17 جرام 13 جرام 13 جرام
الموصل 1*1.25 خطوة 8 دبابيس مع مقعد قفل 1*1.25 خطوة 8 دبابيس مع مقعد قفل؛ 1*منفذ USB نوع-C 1*1.25 خطوة 8 دبابيس مع مقعد قفل؛ 1*منفذ USB نوع-C 1*1.25 خطوة 8 دبابيس مع مقعد قفل؛ 1*منفذ USB نوع-C 1*1.25 دبابيس 8 مع مقعد قفل

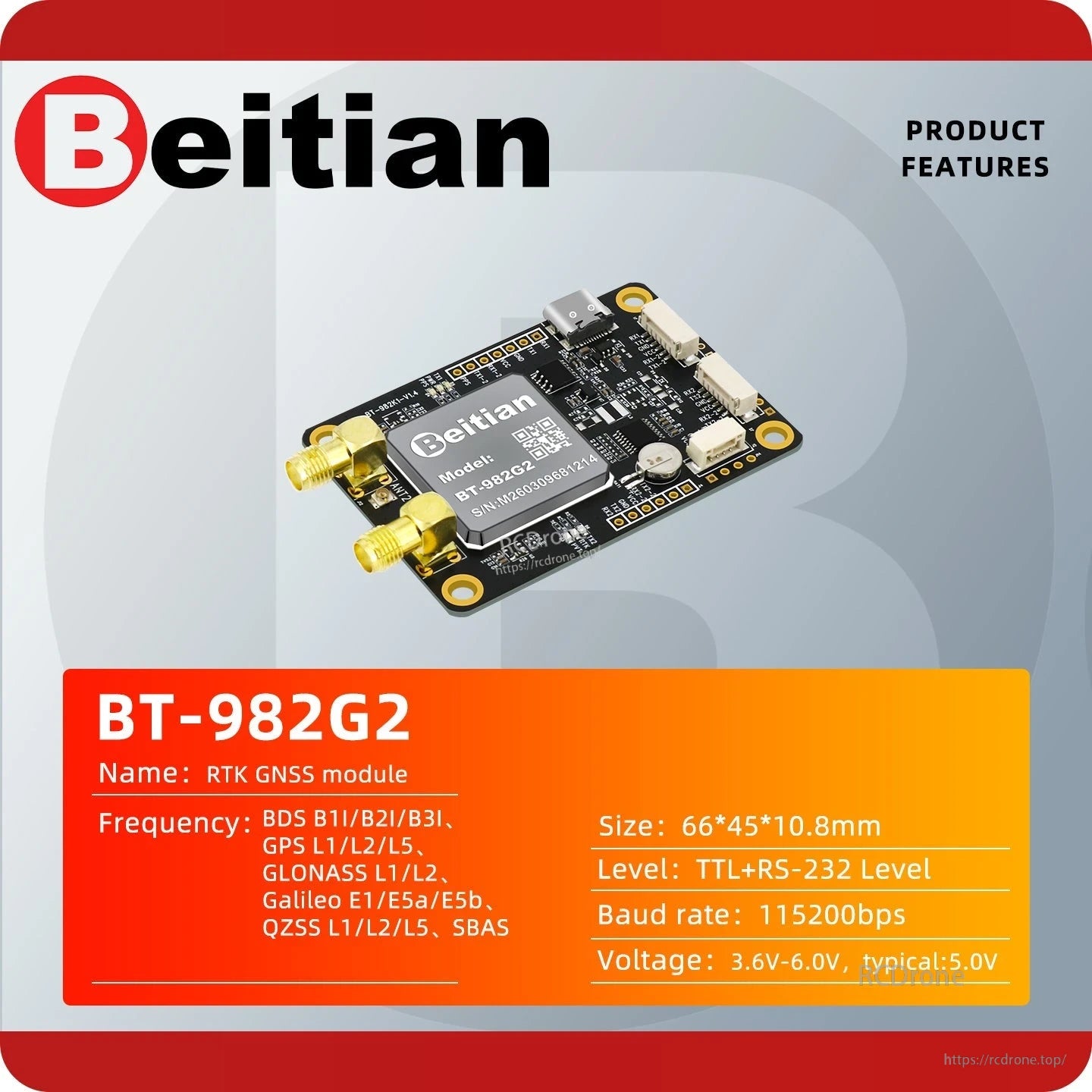

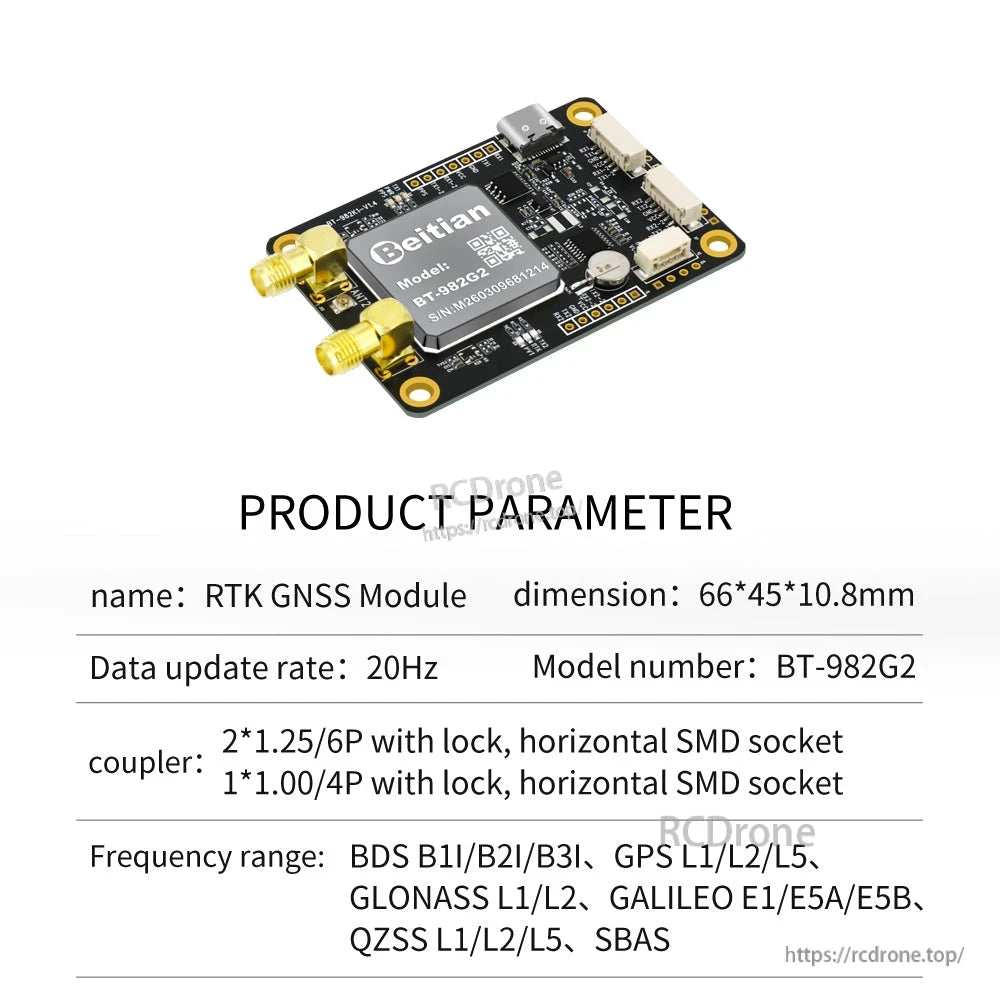

المواصفات التفصيلية (لوحة UM982 الكبيرة: BT-982G2)

شريحة وحدة RTK GNSS
الوضع BDS B1I/B2I/B3I، GPS L1/L2/L5، GLONASS L1/L2، Galileo E1/E5a/E5b، QZSS L1/L2/L5، SBAS
القناة 1408 قناة، بناءً على NebulasIV
تردد الهوائي الأساسي BDS B1I/B2I/B3I؛ GPS L1C/A/L2P(Y)/L2C/L5؛ GLONASS L1/L2؛ Galileo E1/E5a/E5b؛ QZSS L1/L2/L5
من تردد الهوائي BDS: B1I/B2I/B3I؛ GPS: L1C/A/L2C؛ GLONASS: L1/L2؛ Galileo: E1/E5b؛ QZSS: L1/L2
تحديد الموقع بنقطة واحدة (RMS) مسطح: 1.5 م؛ ارتفاع: 2.5 م
DGPS (RMS) مسطح: 0.4 م + 1 جزء في المليون؛ ارتفاع: 0.8 م + 1 جزء في المليون
RTK (RMS) مسطح: 0.8 سم + 1 جزء في المليون; ارتفاع: 1.5 سم + 1 جزء في المليون
PPP (RMS) مسطح: 5 سم; ارتفاع: 10 سم
دقة الملاحظات (RMS) B1I/L1 C/A/G1/E1 المسافة الزائفة: 10 سم (BDS/GPS/GLONASS/Galileo)
B1I/L1 C/A/G1/E1 مرحلة الحامل: 1 مم (BDS/GPS/GLONASS/Galileo)
B2I/L5/E5a/E5b المسافة الزائفة: 10 سم (BDS/GPS/GLONASS/Galileo)
B2I/L5/E5a/E5b مرحلة الحامل: 1 مم (BDS/GPS/GLONASS/Galileo)
B3I/L2P(Y)/L2C/G2 المسافة الزائفة: 10 سم (BDS/GPS/GLONASS/Galileo)
B3I/L2P(Y)/L2C/G2 مرحلة الحامل: 1 مم (BDS/GPS/GLONASS/Galileo)
دقة الاتجاه (RMS) 0.1°/1 م خط الأساس
دقة الوقت (RMS) 20 نانوثانية
دقة السرعة (RMS) 0.03 م/ث
إعادة تشغيل باردة < 30 ث
إعادة تشغيل دافئة < 4 ث
وقت التهيئة < 5 ث (قيمة نموذجية)
موثوقية التهيئة > 99.9%
معدل تحديث البيانات تحديد اتجاه الموقع ≤20 هرتز؛ الافتراضي: 1 هرتز؛ ≤20 هرتز إخراج البيانات الخام
بيانات تفاضلية RTCM V3.X
بيانات الإخراج الافتراضي: GGA، RMC، TVG، GSA، GSV، HEADINGA، THS
تنسيق البيانات NMEA-0183، Unicore
معدل البود 115200 بت في الثانية
الجهد الكهربائي DC 3.6 فولت - 6 فولت، النموذجي: 5 فولت
التيار الكهربائي 1.6 واط
الأبعاد 66 مم*45 مم*10.8 مم
الوزن 21 جرام
موصل مقعدين قفل 6 دبابيس بمسافة 1.25؛ 1 1.0 دبابيس 4 مع مقعد قفل
درجة حرارة التشغيل -40°C ~ +85°C
درجة حرارة التخزين -40°C ~ +105°C
LED LED الطاقة: ضوء أحمر ثابت عند التشغيل: هناك إدخال طاقة
LED TX: مؤشر أزرق عند التشغيل يومض: يتم إخراج البيانات إلى المنفذ
LED PPS: غير موضوعة، الضوء غير مضاء؛ بعد التموقع ثلاثي الأبعاد، يومض الضوء الأزرق
LED RTK: الطرفية المحمولة ليست في وضع RTK، والمؤشر غير مضاء. ادخل وضع RTK الثابت والضوء الأزرق مضاء. محطة القاعدة غير مضاءة في أي حالة.
LED PVT: ضوء ثابت مستمر

تعريف دبابيس الموصل & (BT-982G2)

  • Type-C: وحدة RTK GNSS COM3 إلى اتصال USB
  • الموصل J1: 1.25 6P
  • الموصل J2: 1.25 6P
  • موصل J3: 1.0 4P
موصل دبوس اسم إدخال/إخراج وصف
J1
1.25 6P مقعد مع قفل		 1 RX1 أنا واجهة إدخال بيانات الاتصال UART، مستوى TTL
2 TX1 O واجهة إخراج بيانات الاتصال UART، مستوى TTL
3 GND G تأريض الأرض
4 VCC أنا مزود الطاقة الرئيسي، إدخال تيار مستمر. تيار مستمر 3.6 فولت - 6.0 فولت؛ 5.0 V موصى به
5 RX1-232 أنا واجهة إدخال بيانات الاتصال UART، مستوى RS-232
6 TX1-232 O واجهة إخراج بيانات الاتصال UART، مستوى RS-232
J2
1.25 6P مقعد مع قفل		 1 RX2 أنا واجهة إدخال بيانات الاتصال UART، مستوى TTL
2 TX2 O واجهة إخراج بيانات الاتصال UART، مستوى TTL
3 GND G تأريض الأرض
4 VCC أنا مزود الطاقة الرئيسي، إدخال DC. DC 3.6 V-6.0 V; 5.0 فولت موصى به
5 RX2-232 أنا واجهة إدخال بيانات الاتصال التسلسلي UART، مستوى RS-232
6 TX2-232 O واجهة إخراج بيانات الاتصال التسلسلي UART، مستوى RS-232
J3
1.0 مقعد 4P مع قفل		 واجهة الانتظار

رسم ميكانيكي (BT-982G2، مم)

  • الإجمالي: 45.00 ± 0.2; 66.00 ± 0.2
  • التثبيت: 4-Ø3.60
  • أبعاد أخرى محددة: 37.00 ± 0.1; 25.90; 25.90; 6.60 ± 0.2; 19.00 ± 0.1; 4.00; 4.00
  • أبعاد الجوانب/الملف المحددة: 5.5 ± 0.2; 1.20; 3.00; 4.2 ± 0.2; 10.8 ± 0.3; 1.46; 2-SMA-KWHD
  • أبعاد المنطقة الخلفية/الموصل المحددة: 27.94; 8.53; 2.54; 2.54; 2.00; 10.18; 7.62; 2.70; 31.05; 2.40; 5.24

لأسئلة التكامل أو دعم ما بعد البيع، اتصل بـ > أو قم بزيارة https://rcdrone.top/.

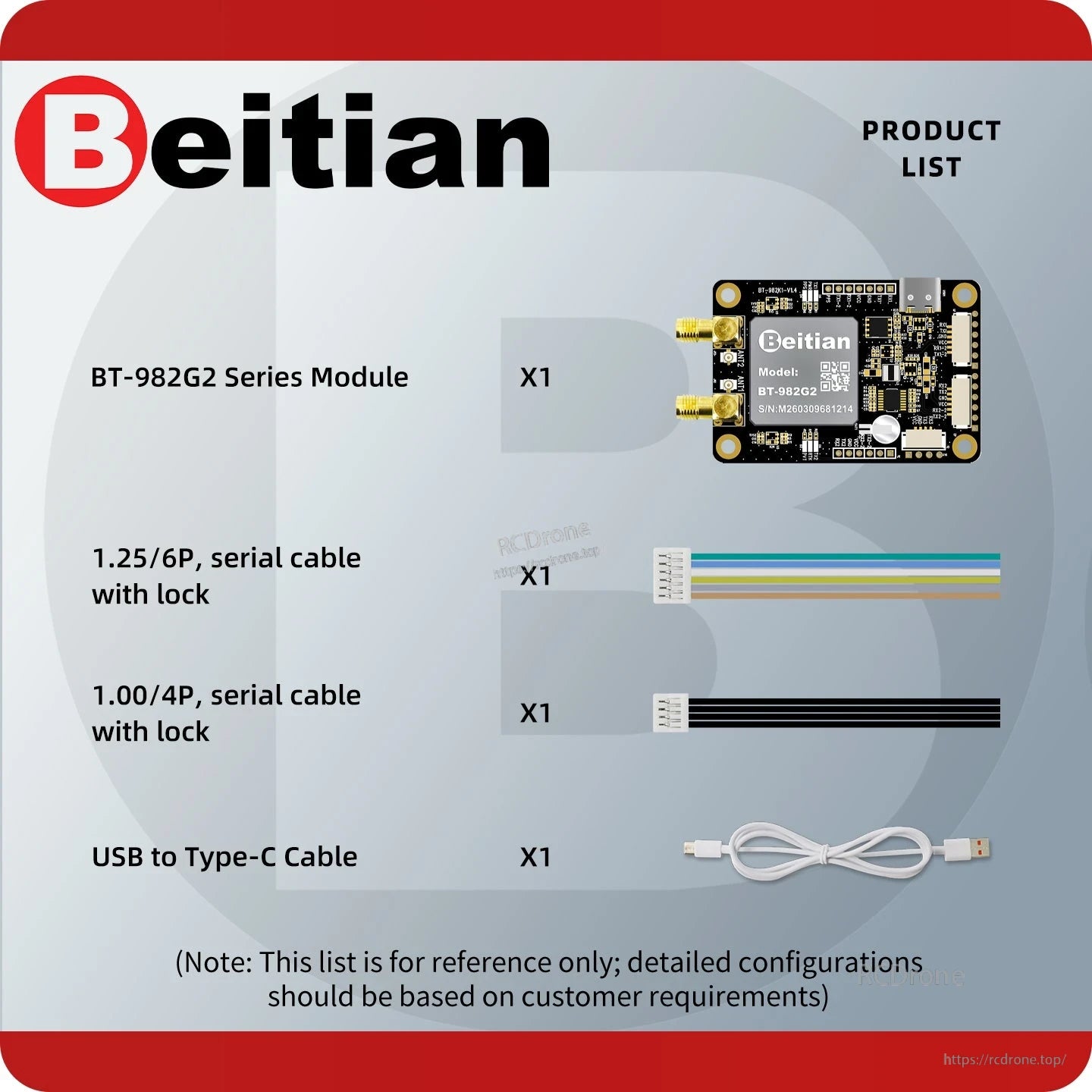

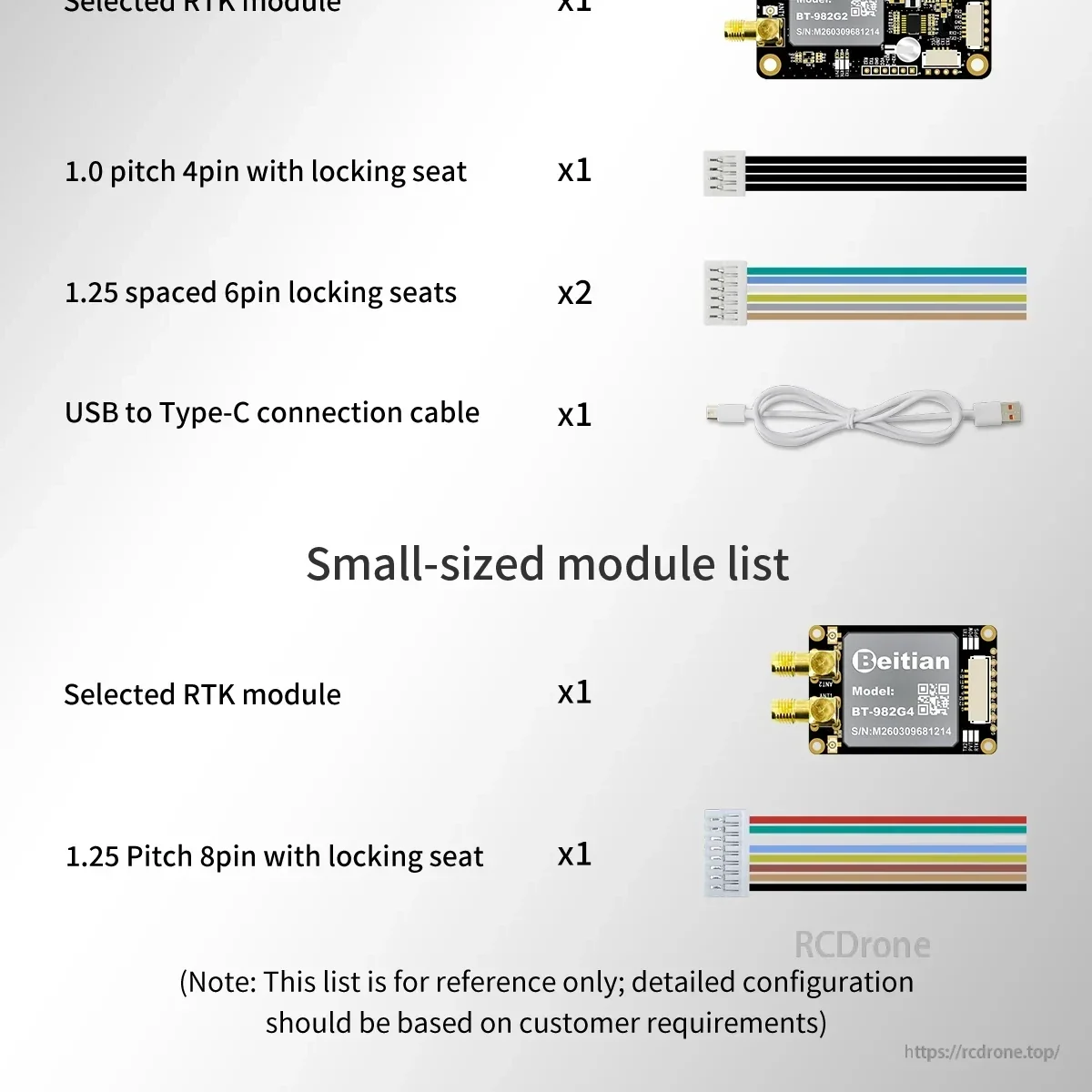

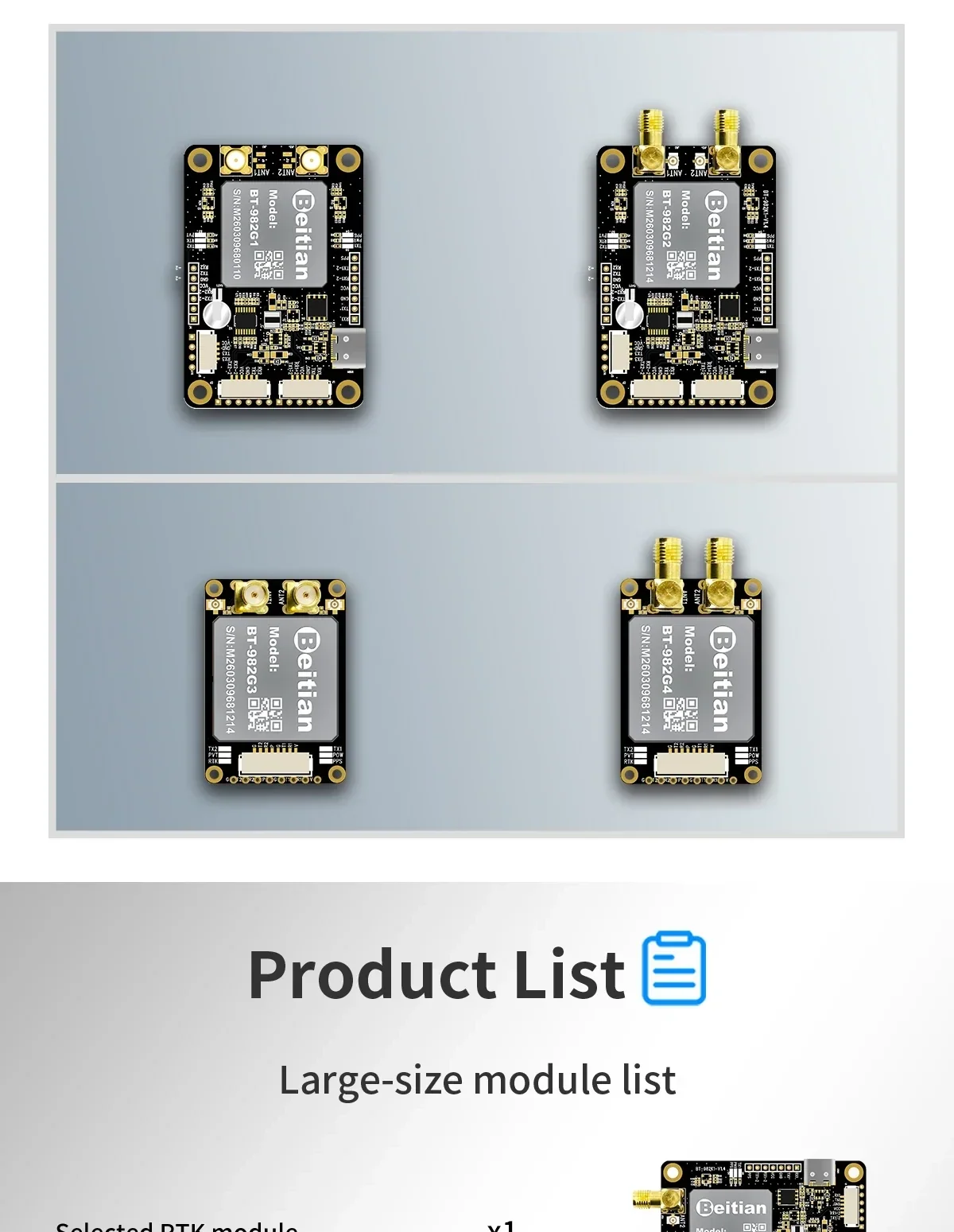

ما هو مدرج

قائمة الوحدات الكبيرة الحجم

  • وحدة RTK المختارة x1
  • موصل 4 دبابيس بزاوية 1.0 مع مقعد قفل x1
  • مقاعد قفل 6 دبابيس بمسافة 1.25 x2
  • كابل اتصال USB إلى Type-C x1

قائمة الوحدات الصغيرة الحجم

  • وحدة RTK المختارة x1
  • موصل 8 دبابيس بزاوية 1.25 مع مقعد قفل x1

ملاحظة: القائمة للرجوع إليها فقط؛ يجب أن تستند التكوينات التفصيلية على متطلبات العميل.

التطبيقات

  • تحديد موقع/توجيه المركبات (تظهر تخطيطات الهوائي الأمامي / الهوائي الخلفي)
  • تحديد موقع/توجيه الطائرات بدون طيار
  • تنقل الآلات الزراعية
  • الروبوتات وأنظمة القيادة الذكية التي تتطلب تحديد موقع عالي الدقة

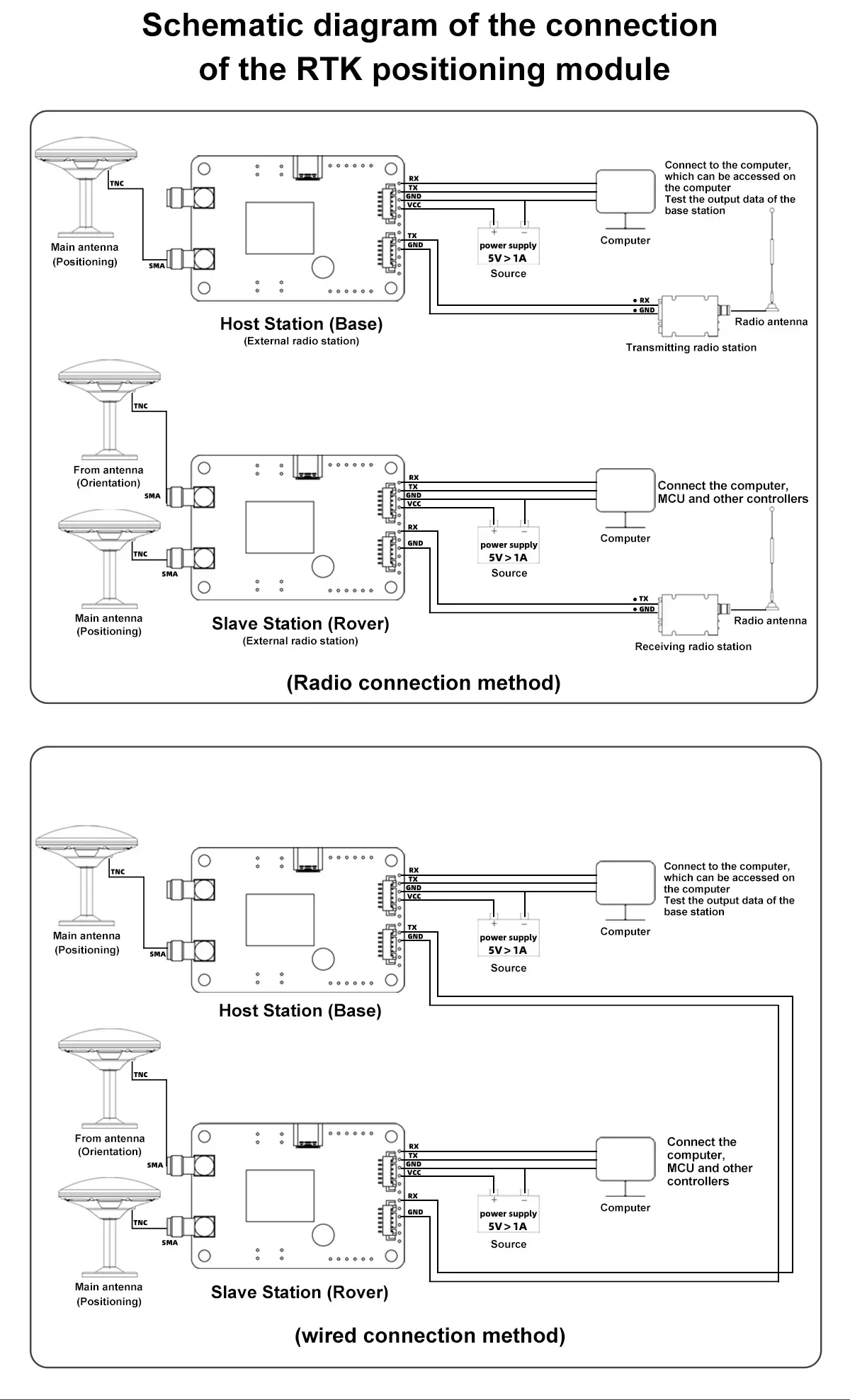

اتصال RTK (تظهر المخططات)

  • مخطط اتصال RTK: محطة مرجعية → محطات الاتصال → جهاز الاستقبال (BDS / GPS / GLONASS / GALILEO)
  • مخطط الاتصال الأساسي/المتنقل لوحدة تحديد موقع RTK (طريقة الاتصال اللاسلكي)
  • مخطط الاتصال الأساسي/المتنقل لوحدة تحديد موقع RTK (طريقة الاتصال السلكي)

التفاصيل

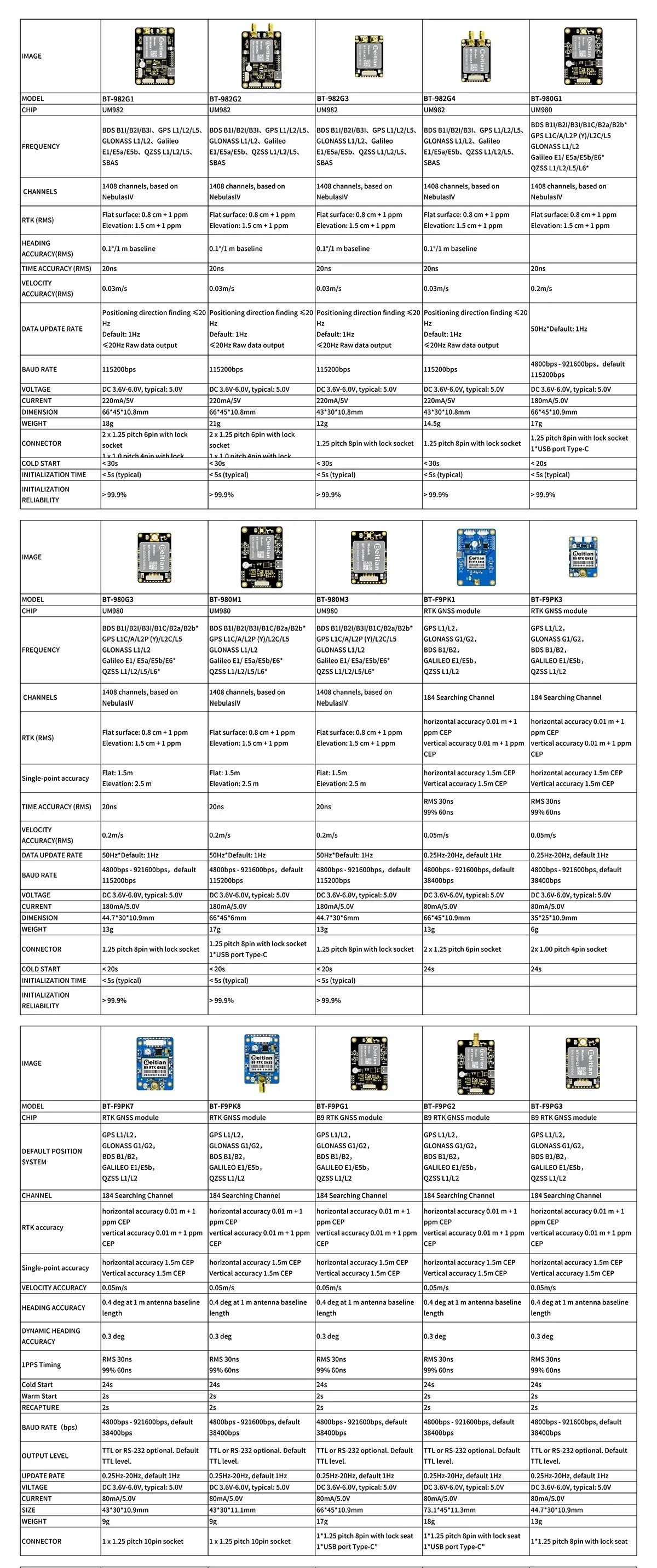

Model comparison chart for Beitian BT-982, BT-980 and BT-F9P RTK GNSS positioning boards (UM982/UM980/B9)

اختر إصدار اللوحة الذي يتناسب مع احتياجات واجهتك وحجم التثبيت، مع مقارنة المواصفات الأساسية جنبًا إلى جنب.

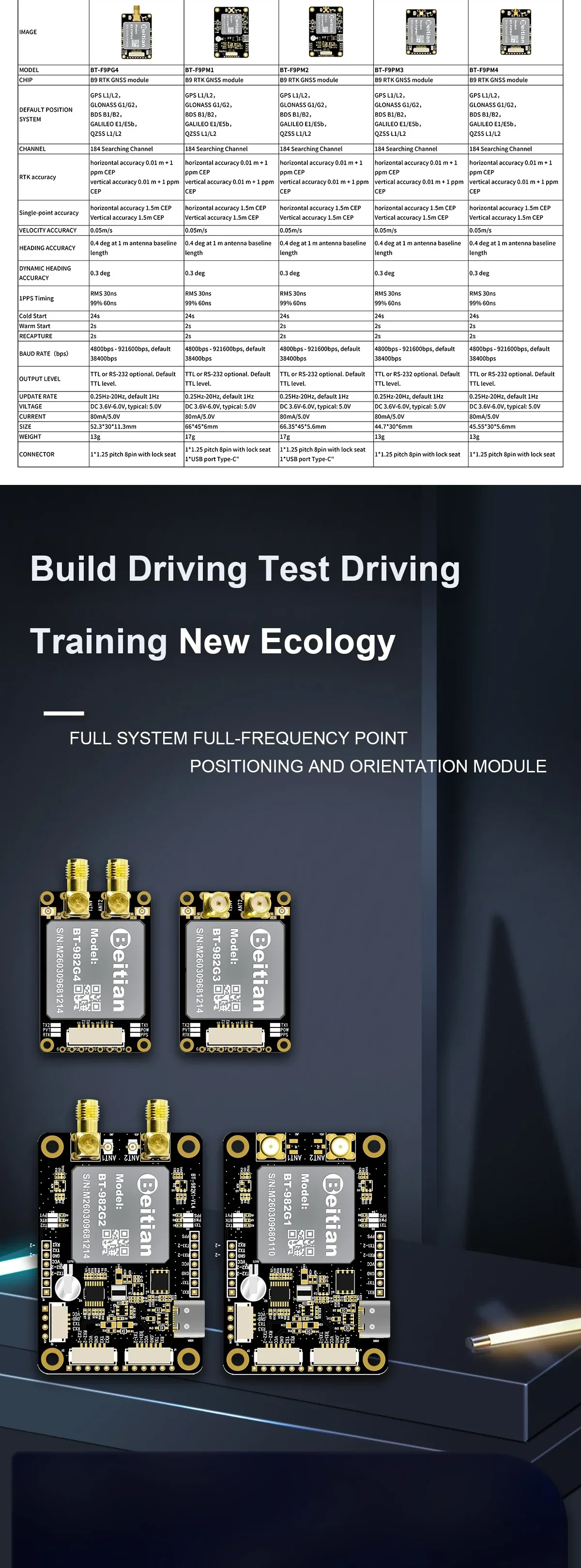

Beitian BT-982 RTK GNSS positioning and orientation board set with RF connectors and compact mounting layout

تتوفر تخطيطات متعددة للوحة لتكامل المركبات والطائرات بدون طيار، بما في ذلك الخيارات المصممة للتحديد بالإضافة إلى الاتجاه.

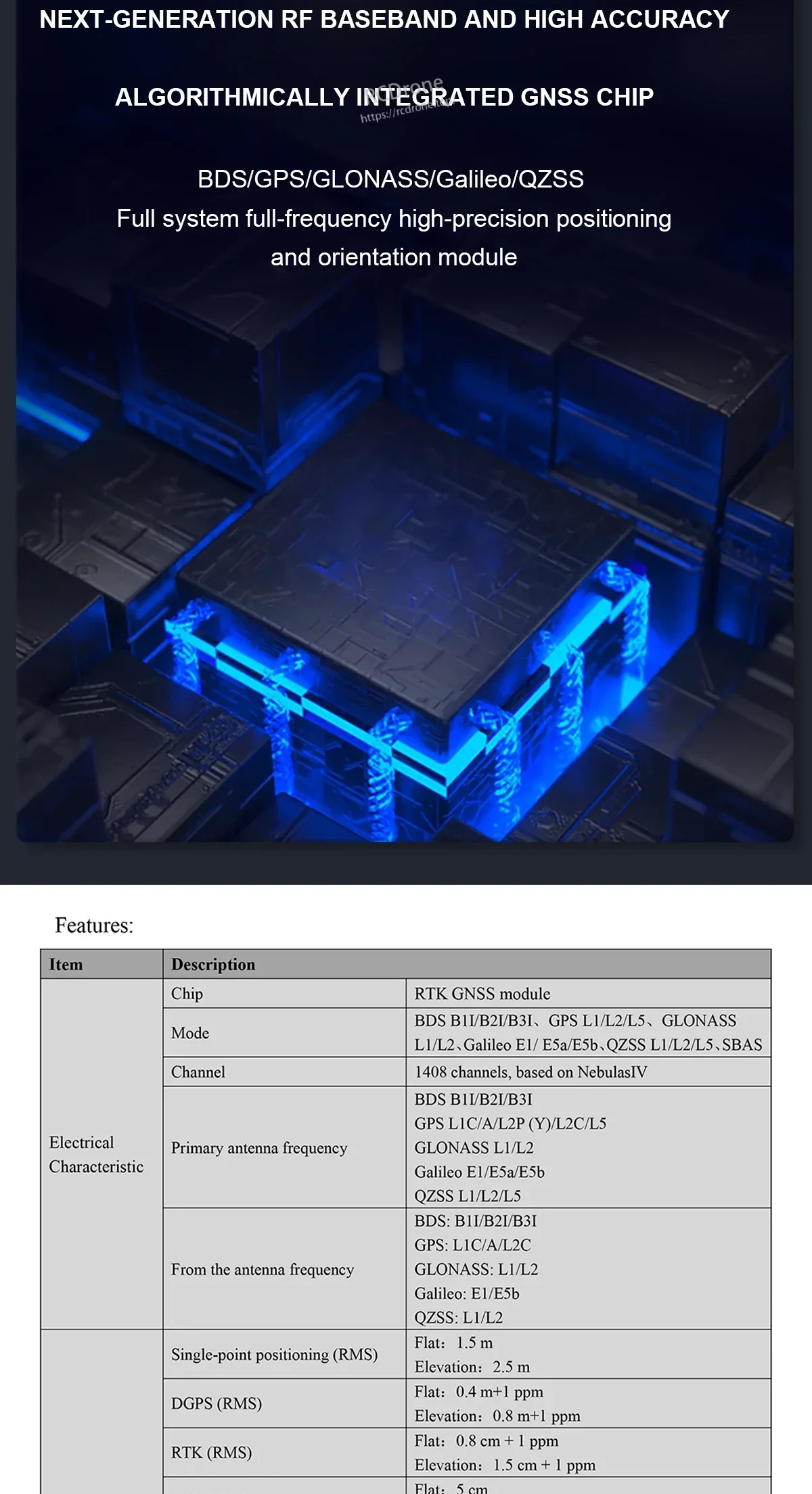

Multi-constellation GNSS capability overview for Beitian RTK board (BDS, GPS, GLONASS, Galileo, QZSS)

يدعم تتبع كامل الكوكبة تشغيل RTK موثوق عبر المزيد من الأقمار الصناعية ونطاقات التردد (حسب الطراز).

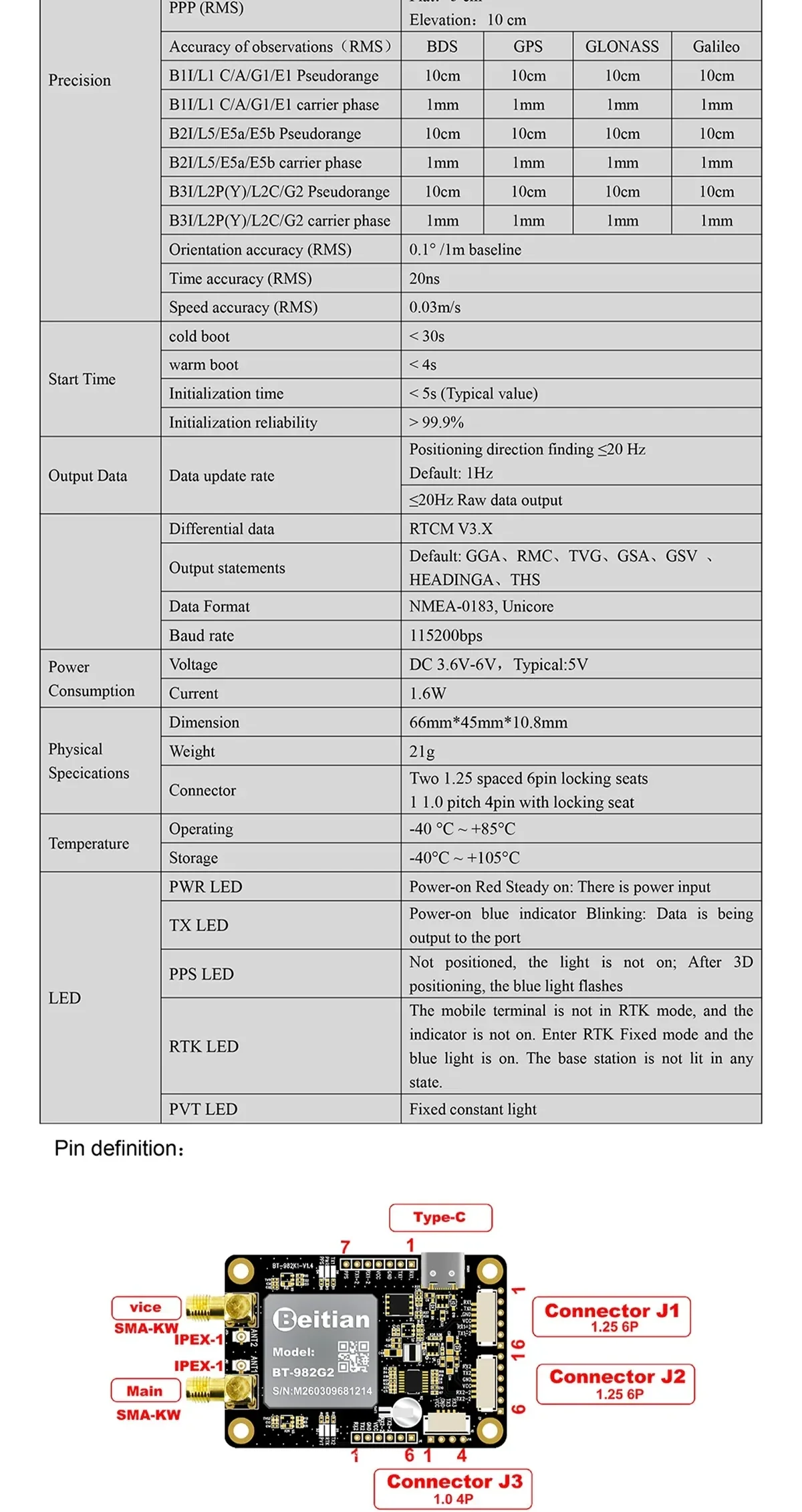

Beitian RTK GNSS board specifications page with power, serial ports, update rate, and pin definition diagram

تساعد تعريفات الدبابيس والخصائص الكهربائية في تبسيط الأسلاك لواجهة UART وغيرها من واجهات التكامل الشائعة.

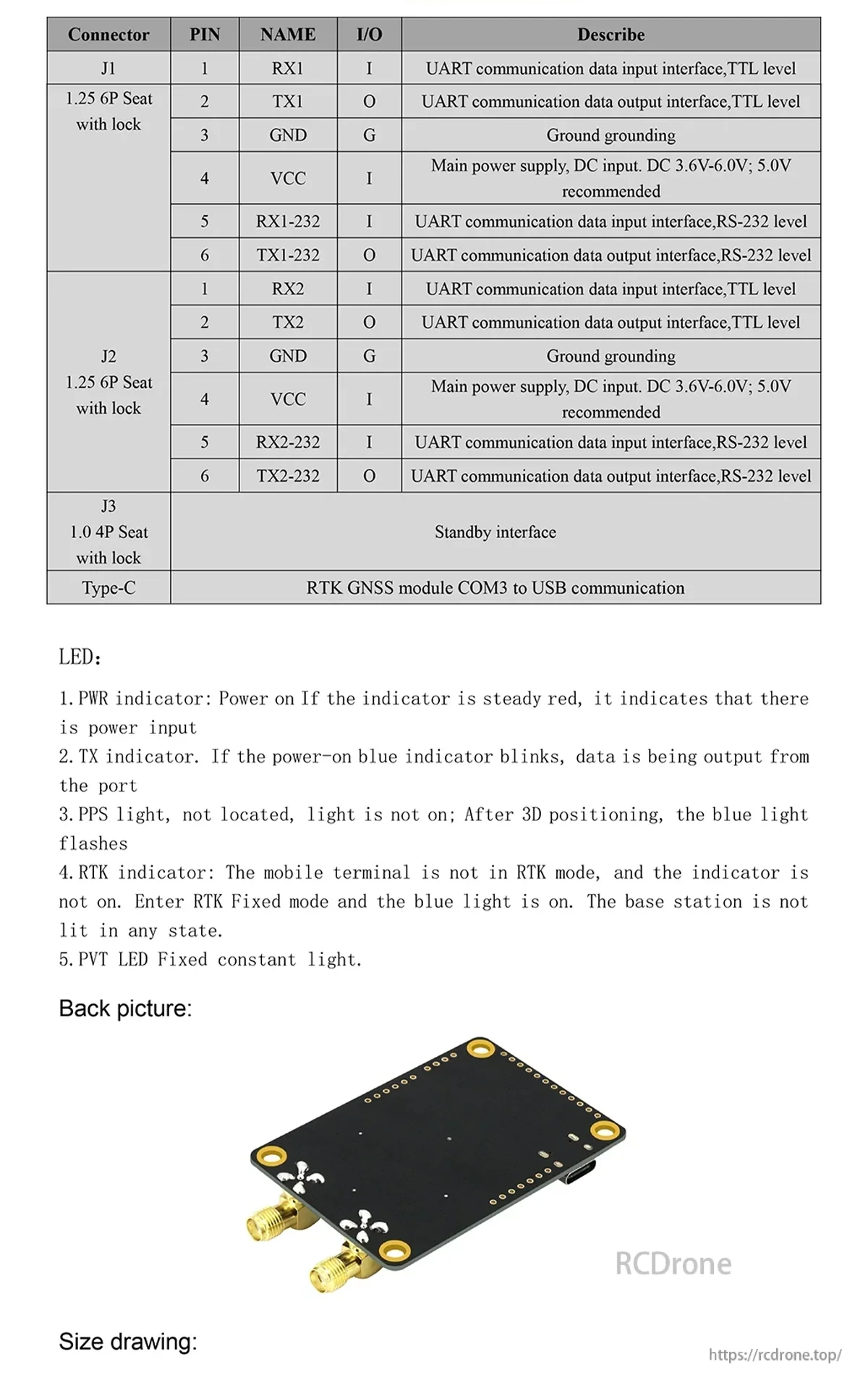

Connector and LED indicator reference for Beitian RTK GNSS module, plus back-side board view and size drawing

تجعل مصابيح الحالة LED وتخطيطات دبابيس الموصل من الأسهل التحقق من الطاقة، وتصحيح RTK، ومخرجات البيانات أثناء الإعداد.

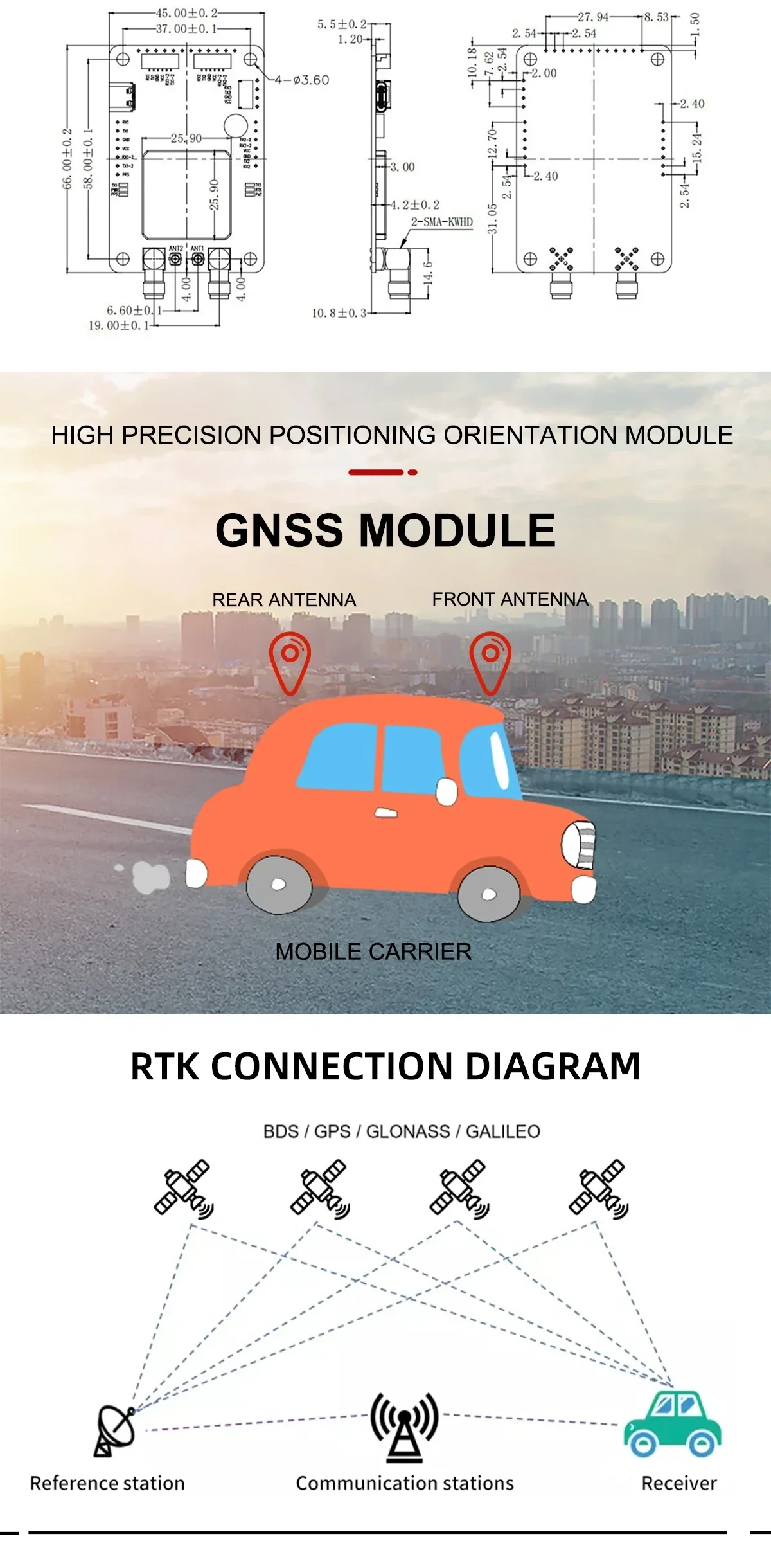

RTK GNSS module use diagram with front and rear antennas plus base station to rover connection concept

لتطبيقات الاتجاه، يتيح وضع الهوائيات المزدوجة إخراج الاتجاه بينما توفر تصحيحات RTK تحديدًا بمستوى السنتيمتر.

RTK positioning module connection schematic for base station and rover using radio or wired communication methods

يدعم نشر القاعدة/الروفر المرن إما روابط راديوية أو تسليم تصحيحات سلكية، اعتمادًا على تصميم نظامك.

Application scenarios and anti-interference overview for Beitian high-precision RTK GNSS positioning module

تصميم مضاد للتداخل التكيفي يحسن الاستقرار في بيئات RF المعقدة عبر حالات استخدام الطائرات بدون طيار، والروبوتات، والمركبات.

System compatibility icons (Windows, Linux, CE) and base/rover switching graphic for RTK GNSS board

دعم واسع لنظام التشغيل وخيارات تبديل القاعدة/الراعي تناسب كل من اختبارات التطوير وتدفقات نشر الميدان.

Top view lineup of Beitian RTK GNSS boards with different connector layouts, labeled as product listPackage contents list for Beitian RTK GNSS module kits, including cables and locking connectors for large and small boards

تتضمن المجموعات الوحدة المختارة بالإضافة إلى الكابلات المتطابقة والموصلات القابلة للقفل لتبسيط التثبيت الأولي.

Related Collections
