المواصفات

الاستخدام: المركبات وألعاب التحكم عن بعد

العمر الموصى به: 12+ص

المنشأ: البر الرئيسي للصين

المواد: المواد المركبة

اسم العلامة التجارية: RCTIMER

الدليل: الرابط

دليل:الرابط

المناقشة:الرابط

OSD الافتراضي:الرابط

الميزات

التحسين لبرنامج Cleanflight/Betaflight الثابت - (فلاش كهدف متباعد)

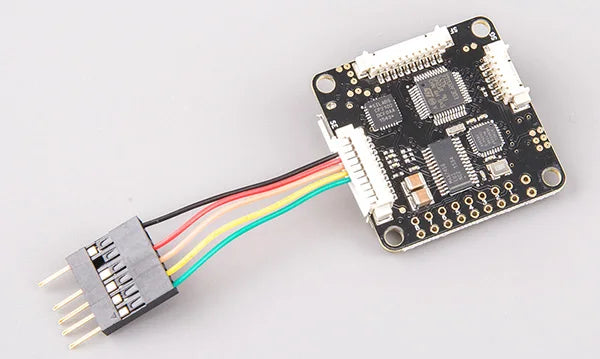

ARM Cortex-M4 core STM32F303CC مع 32 بت/72 ميجا هرتز/256 كيلو فلاش/40 كيلو SRAM ووحدة الفاصلة العائمة للأجهزة

مستشعرات MPU6050 وBMP180 / BMP280

فلاش مدمج سعة 8 ميجابايت لمسجل سجل الصندوق الأسود

على لوحة OSD مع MAX7456EUI+ الأصلي تمامًا ومنفذ تصحيح FTDI القياسي

جهاز الاستقبال موصل مع مدخلات PPM/SBUS/SumD/DSM2/DSMX وRSSI

ما يصل إلى 3 منافذ تسلسلية و8 مخارج PWM

موصلات متعددة الوظائف مع SWD/UART2~3/Soft-serial/Buzzer/ اكتشاف LED للرحلة/الجهد

موصلات OSD متعددة الوظائف مع video_IN/ video_OUT/ICSP/منفذ التصحيح (UART1)

موصل PDB مع إدخال 5V/اكتشاف التيار والجهد

مدخل الطاقة عكس حماية القطبية

المواصفات

مدخل الطاقة: 5.0~5.5V

البعد: 35x35x9 مم

تباعد فتحة التثبيت: 30 مم

الوزن: 7.3 جرام

كابل استقبال PPM/RSSI/SBUS/SumD

كابل كاميرا/فيديو-TX

كابل كشف الطنان/شريط LED/الجهد

منفذ تصحيح OSD إلى كابل محول FTDI

إذا كانت طائراتك بدون طيار لا تحتوي على PDB، فيمكنك استخدام BR-PDB، فهو الحل الأفضل لـ BRF3:

VBAT مراقبة جهد البطارية الحد الأدنى لجهد الخلية الحد الأقصى لجهد الخلية تحذير خلية الجهد 210 مقياس الجهد مستشعر التيار CURRENT_METER مراقبة تيار البطارية 380 مقياس جهد الخرج إلى مللي أمبير [1/1Oth mVIA] تمكين الدعم بالنسبة إلى Multiwii MSP الحالي QUIQUIQUI .

يتطلب محول تيار متردد لتشغيل النظام مع نظام التشغيل ووحدة المعالجة المركزية واللوحة الرئيسية ولوحة PCB للطائرة بدون طيار ومجموعة شرائح Cortex-M4 الأساسية STM32F303CC.
