CHIHAI GM16-050S DC Gear Motor 3V-24V

نظرة عامة

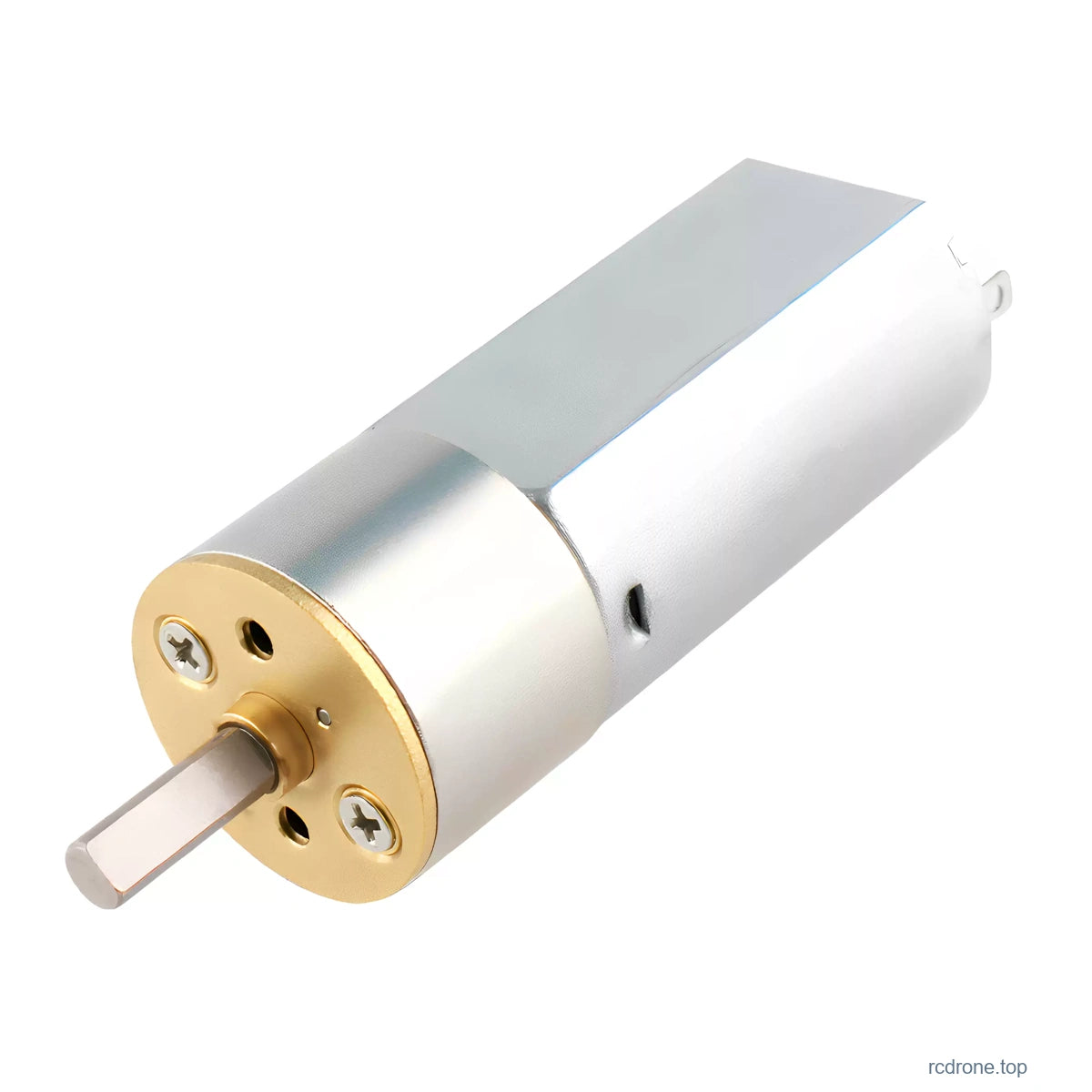

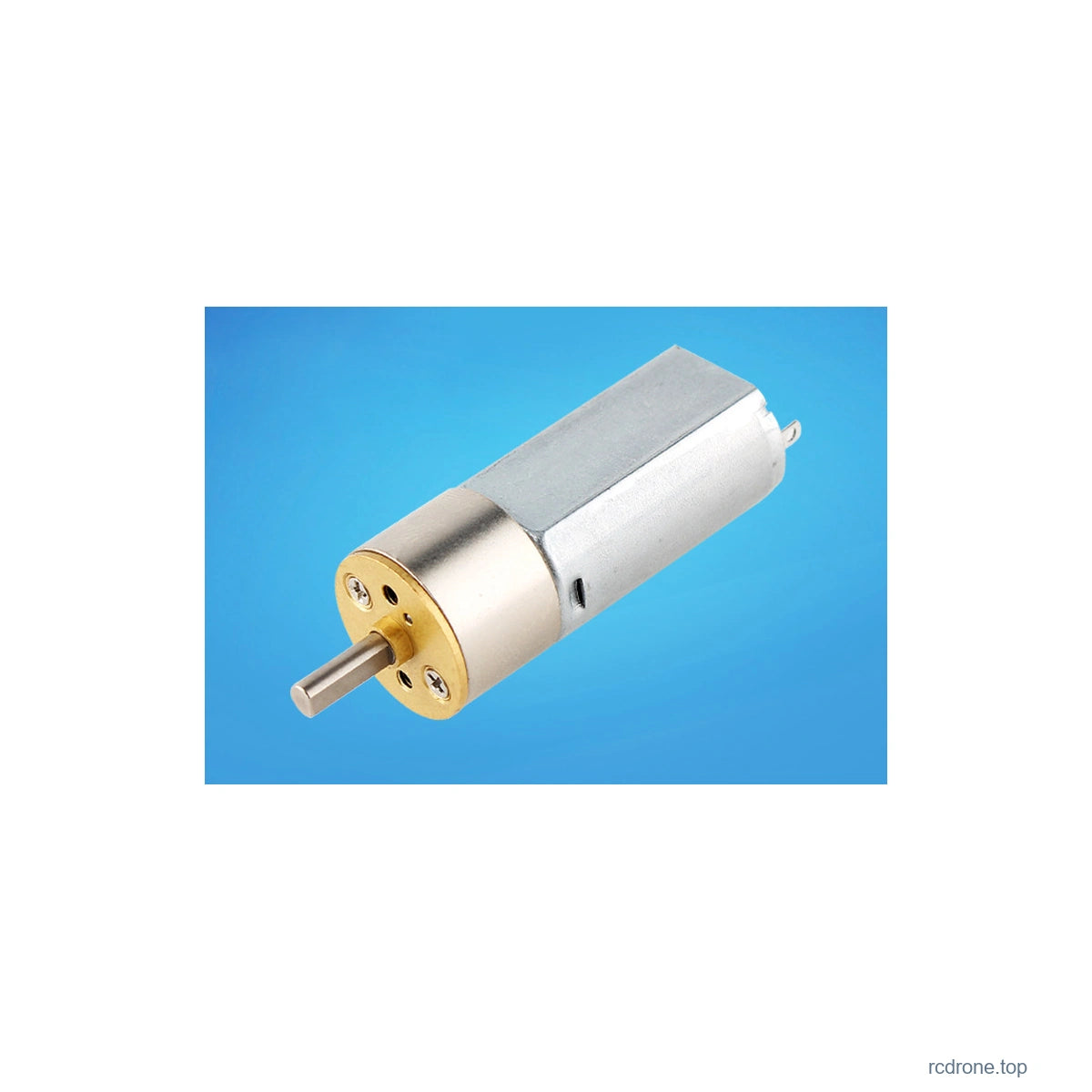

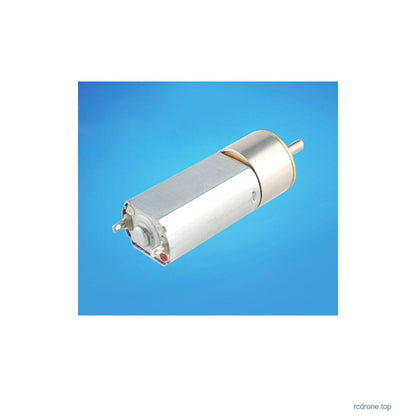

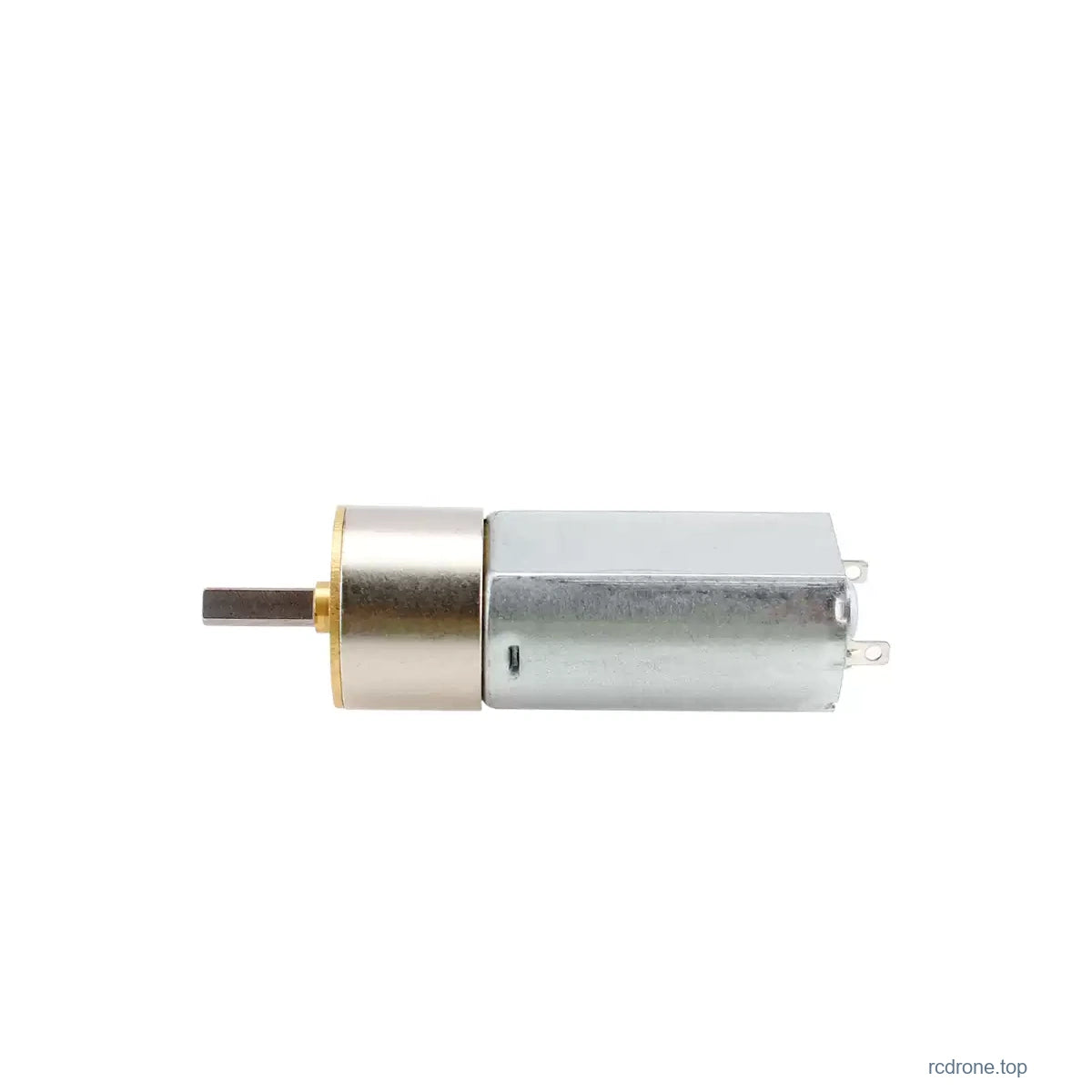

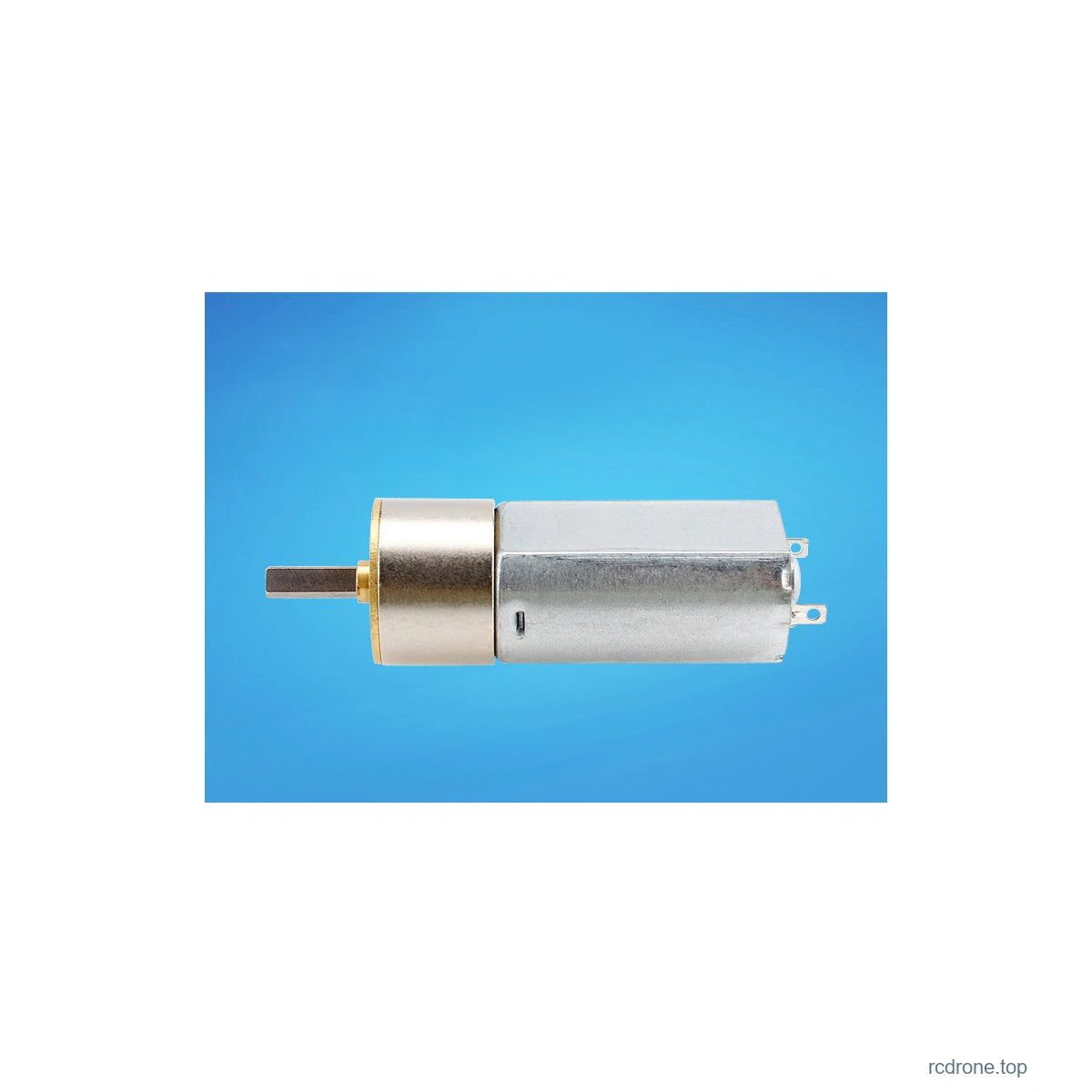

محرك CHIHAI MOTOR CHR-GM16-050S هو محرك DC gear motor مصغر مع تروس تقليل معدنية وعمود إخراج على شكل حرف D. اختر المحرك أو حزمة المحرك والقاعدة، نسبة التروس وتركيبة الجهد/اللف المطلوبة للآليات المدمجة التي تتطلب سرعة منخفضة وعزم دوران مرتفع على العمود.

الميزات

تروس تقليل معدنية وملف محرك ملفوف بالنحاس.
تشغيل عكسي بمحرك DC مزود بفرشاة؛ السرعة تعتمد على الجهد والحمل الميكانيكي.
ثماني خيارات جهد/لف عبر 3V، 6V، 12V و24V.
حزم محرك فقط أو حزم محرك وقاعدة.

المواصفات

العنصر	المواصفة
عائلة النموذج	CHR-GM16-050S / CHR-GM16-050PA محرك تيار مستمر مزود بتروس مغناطيسية دائمة
آلية	نظام تروس معدني بالكامل، ملف نحاسي، دوران عكسي
لفات قابلة للاختيار	3V:11/16;6V:11/13/16;12V:11/34;24V:34
نسب اسمية	10:1, 20:1, 35:1, 63:1, 86:1, 115:1, 150:1 /7D, 150:1 /10D, 250:1, 360:1

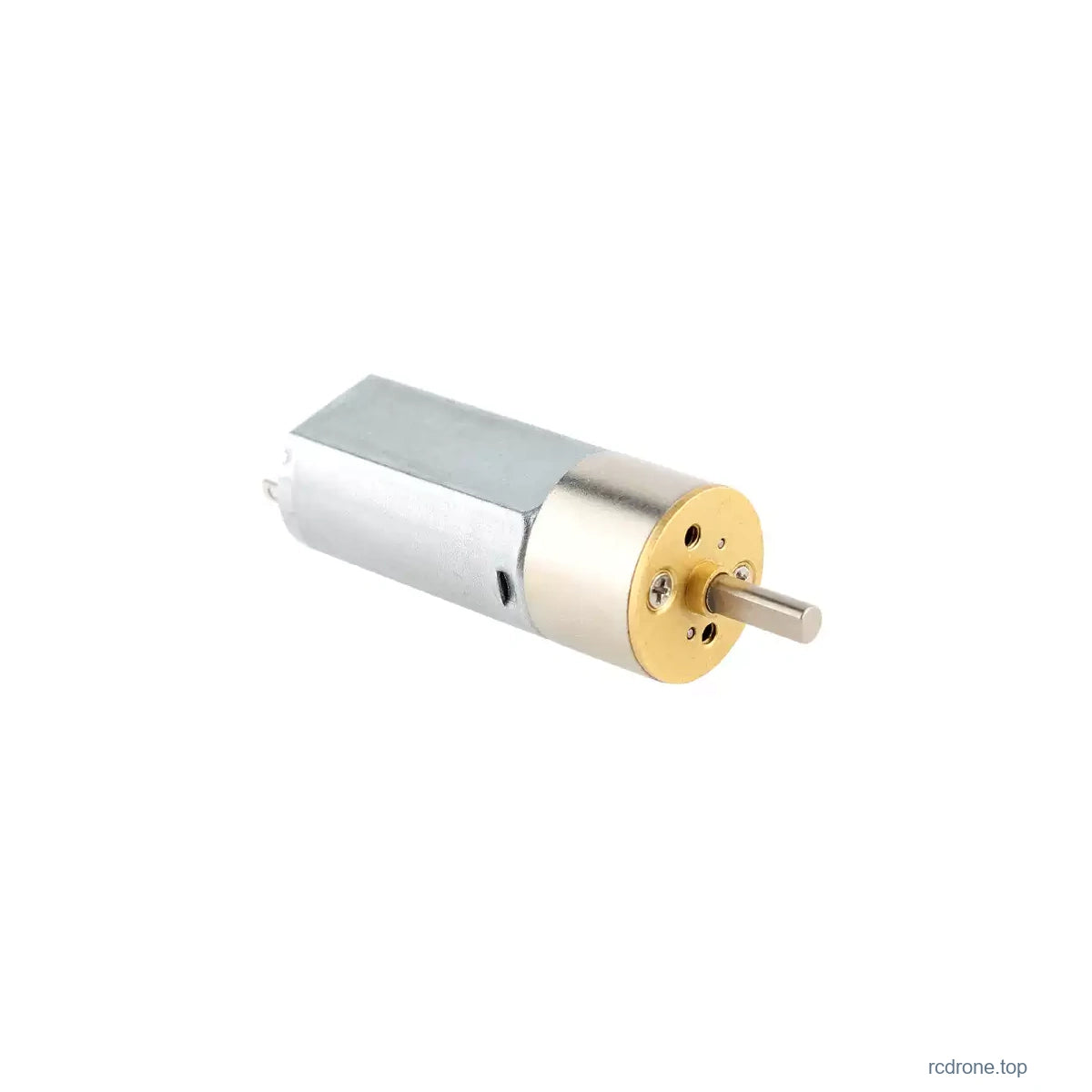

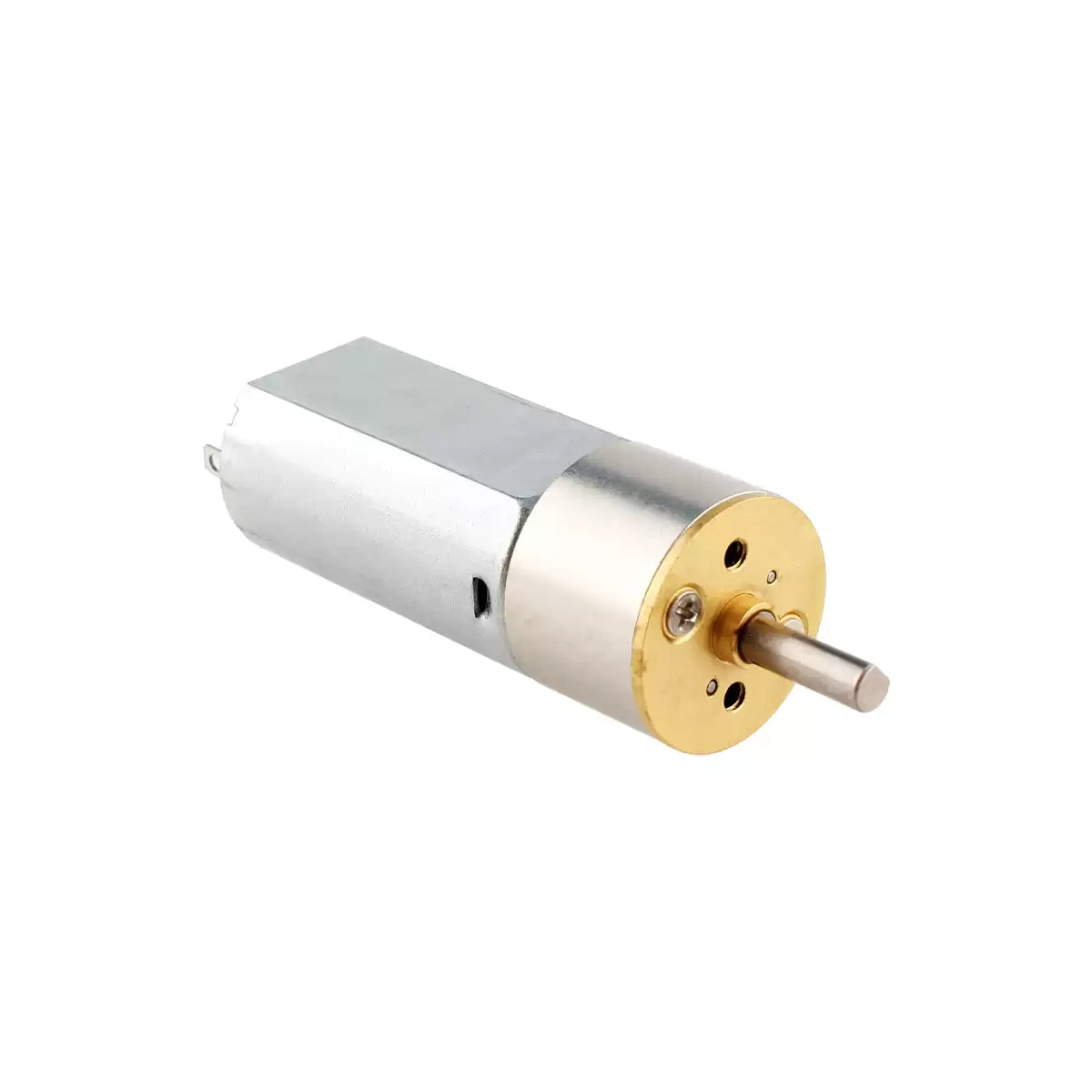

مرجع عمود الإخراج	عمود D بقطر 3.0 مم، بعد مسطح 2.50 مم؛ 10.0 ±0.3 مم بروز في الرسم المعروض
رسم ميكانيكي	مرجع محرك/رأس تروس دائري بقطر 15.5 مم؛ علبة محرك بقطر 26.9 مم؛ قسم التروس 11.0 مم؛ 1.9 ±0.2 مم إسقاط خلفي
تركيب	2 xM2.0 x0.4 ثقوب ملولبة، 9.0 مم انحراف محدد؛ تحقق من الرسم والتكوين
أبعاد أخرى	4.0 مم بروز أمامي؛ 1.5 مم طوق؛ 4.7 مم بروز خلفي؛ 0.3 مم ميزة خلفية؛ 12.1 مم مرجع خلفي
كتلة المحرك	حوالي 25 جرام، تعتمد على النسبة/التكوين
حد تحميل علبة التروس	لا تتجاوز 3.0 kgf.cm عزم الدوران الناتج؛ تجنب التشغيل المتوقف

دليل التكوين

اختر الجهد المقنن واللف معًا: النسخ 11 و 13 و 16 و 34 لها خصائص سرعة/تيار مختلفة. لا يتجاوز تصنيف عائلة 6-12 فولت اختيارات 3 فولت أو 24 فولت.تحتفظ خيارات 150:1 بمعرفات 7D و10D كتهيئات متميزة؛ تحقق من العمود الفقري الفعلي وحجم التركيب قبل التشغيل. رسم العمود الفقري 10 مم هو مرجع، وليس وعدًا بالأبعاد لكل لاحقة.

الأداء حسب الجهد والت winding

سرعة الحمل وعدم الحمل هي ظروف تشغيل مختلفة. مراجع عزم الحمل ليست تقييمات الحمولة. الوحدات gf.cm و kgf.cm هي جرام-قوة-سنتيمتر و كيلوغرام-قوة-سنتيمتر لعزم الدوران. تستخدم كل جدول winding المسماة؛ لا تطبق صف جهد واحد على نسخة أخرى. نسبة 150:1 هي مرجع الأداء الشائع لكلا خيارين اللاحقة 150.

3V / winding 11

مرجع المحرك غير المخفض: 4150 دورة في الدقيقة / 11170. تيار عدم الحمل ≤50 مللي أمبير؛ تيار الحمل ≤100 مللي أمبير. تيار التوقف ≤600 مللي أمبير.

نسبة	دورة في الدقيقة بدون تحميل	عزم الحمل (gf.cm)	دورة في الدقيقة مع الحمل	مرجع عزم التوقف (kgf.cm)
10:1	415	23	365	≥0.2
20:1	208	46	182	≥0.4
35:1	119	80	100	≥0.7
63:1	66	144	57	≥1.2
86:1	48	197	42	≥1.7
115:1	36	264	21	≥2.3
150:1	28	345	24	غير محدد;3.0 kgf.cm سقف
250:1	17	575	14	غير محدد;3.0 kgf.cm سقف
360:1	12	828	10	غير محدد;3.0 kgf.cm سقف

3V / لف16

مرجع المحرك غير المخفض:10000rpm /1672. تيار عدم التحميل ≤90 mA; تيار الحمل ≤450 mA. لم يتم تحديد حد تيار التوقف المعتمد لهذا اللف؛ استخدم تحديد التيار المناسب.

نسبة	دورة في الدقيقة بدون تحميل	عزم الحمل (kgf.cm)	دورة في الدقيقة مع الحمل	مرجع عزم التوقف (kgf.cm)
10:1	1000	0.06	600	0.2
20:1	500	0.11	300	0.4
35:1	285	0.2	200	0.7
63:1	159	0.35	110	1.2
86:1	115	0.5	80	1.7
115:1	87	0.6	60	2.4
150:1	67	0.8	45	غير محدد;3.0 kgf.cm سقف
250:1	40	1.25	27	غير محدد;3.0 kgf.cm سقف
360:1	28	1.25	21	غير محدد;3.0 kgf.cm سقف

6V / Winding11

مرجع المحرك غير المخفض:8300rpm /11170. تيار عدم التحميل ≤60 mA; تيار الحمل ≤150 mA. تيار التوقف ≤900 mA.

نسبة	دورة في الدقيقة بدون تحميل	عزم الحمل (gf.cm)	دورة في الدقيقة مع الحمل	مرجع عزم التوقف (kgf.cm)
10:1	840	45	725	≥0.4
20:1	420	90	363	≥0.8
35:1	240	158	207	≥1.4
63:1	133	284	115	غير محدد; 3.0 kgf.cm سقف
86:1	98	387	84	غير محدد; 3.0 kgf.cm السقف
115:1	73	518	63	غير محدد;3.0 kgf.cm السقف
150:1	56	675	48	غير محدد;3.0 kgf.cm السقف
250:1	34	1125	29	غير محدد;3.0 kgf.cm السقف
360:1	24	1620	20	غير محدد;3.0 kgf.cm السقف

6V / لف13

مرجع المحرك غير المخفض:12000rpm /13120. تيار عدم التحميل ≤90 mA; تيار الحمل ≤300 mA. تيار التوقف ≤1000 mA.

نسبة	دورة في الدقيقة بدون تحميل	عزم الحمل (kgf.cm)	دورة في الدقيقة مع الحمل	مرجع عزم التوقف (kgf.cm)
10:1	1200	0.05	730	≥0.2
20:1	600	0.1	360	≥0.45
35:1	375	0.17	210	≥0.7
63:1	190	0.3	115	≥1.5
86:1	139	0.4	85	≥2.0
115:1	105	0.55	60	≥2.3
150:1	80	0.75	48	غير محدد;3.0 kgf.cm سقف
250:1	48	1.2	29	غير محدد;3.0 kgf.cm سقف
360:1	33	1.8	20	غير محدد;3.0 kgf.cm سقف

6V / لف16

مرجع المحرك غير المخفض:20000rpm /1672. تيار عدم التحميل ≤170 mA; تيار الحمل ≤900 mA. لم يتم تحديد حد تيار التوقف المعتمد لهذا اللف؛ استخدم تحديد التيار المناسب.

نسبة	دورة في الدقيقة بدون تحميل	عزم الحمل (kgf.cm)	دورة في الدقيقة مع الحمل	مرجع عزم التوقف (kgf.cm)
10:1	2000	0.11	1200	0.4
20:1	1000	0.22	600	0.85
35:1	570	0.4	400	1.5
63:1	317	0.7	220	2.5
86:1	230	1.0	160	غير محدد;3.0 kgf.cm السقف
115:1	173	1.2	120	غير محدد;3.0 kgf.cm السقف
150:1	133	1.6	90	غير محدد;3.0 kgf.cm السقف
250:1	80	2.5	54	غير محدد;3.0 kgf.cm السقف
360:1	55	2.5	42	غير محدد;3.0 kgf.cm السقف

12V / لف34

مرجع المحرك غير المخفض:8000rpm /07340. تيار عدم التحميل ≤50 mA; تيار الحمل ≤180 mA. تيار التوقف ≤360 mA.

نسبة	دورة في الدقيقة بدون تحميل	عزم الحمل (gf.cm)	دورة في الدقيقة مع الحمل	مرجع عزم التوقف (kgf.cm)
10:1	800	60	600	≥0.25
20:1	400	120	300	≥0.5
35:1	228	200	170	≥0.9
63:1	126	380	90	≥1.5
86:1	93	500	65	≥2.2
115:1	69	700	50	غير محدد;3.0 kgf.cm سقف
150:1	53	900	40	غير محدد;3.0 kgf.cm سقف
250:1	32	1500	24	غير محدد;3.0 kgf.cm سقف
360:1	22	2160	15	غير محدد;3.0 kgf.cm سقف

12V / لف11

مرجع المحرك غير المخفض:16800rpm /11170. تيار عدم التحميل ≤90 mA; تيار الحمل ≤250 mA. تيار التوقف ≤1450 mA.

نسبة	دورة في الدقيقة بدون تحميل	عزم الحمل (gf.cm)	دورة في الدقيقة مع الحمل	مرجع عزم التوقف (kgf.cm)
10:1	1680	90	1450	≥0.8
20:1	840	180	725	≥1.6
35:1	480	315	414	≥2.8
63:1	266	567	230	غير محدد; 3.0 kgf.cm سقف
86:1	195	774	168	غير محدد; 3.0 kgf.cm سقف
115:1	146	1035	126	غير محدد;3.0 kgf.cm سقف
150:1	112	1350	96	غير محدد;3.0 kgf.cm سقف
250:1	67	2250	58	غير محدد;3.0 kgf.cm سقف
360:1	47	3240	40	غير محدد;3.0 kgf.cm سقف

24V / لف34

مرجع المحرك غير المخفض:16000rpm /07340. تيار عدم التحميل ≤75 mA; تيار الحمل ≤200 mA. تيار التوقف ≤500 mA.

نسبة	دورة في الدقيقة بدون تحميل	عزم التحميل (kgf.cm)	دورة في الدقيقة مع تحميل	مرجع عزم التوقف (kgf.cm)
10:1	1600	0.09	1200	≥0.4
20:1	800	0.18	600	≥0.8
35:1	456	0.32	340	≥1.3
63:1	252	0.55	180	≥2.5
86:1	185	0.75	130	غير محدد;3.0 kgf.cm سقف
115:1	138	1.0	100	غير محدد;3.0 kgf.cm سقف
150:1	106	1.35	80	غير محدد;3.0 kgf.cm سقف
250:1	64	2.0	58	غير محدد;3.0 kgf.cm سقف
360:1	44	2.0	30	غير محدد;3.0 kgf.cm سقف

احتفظ بعزم الخرج عند أو أقل من 3.0 kgf.cm12V/لف11، 360:1 مرجع الحمل هو3240 gf.cm(3.24 kgf.cm)، فوق ذلك السقف الميكانيكي؛ حد علبة التروس 3.0 kgf.cm له الأسبقية. لا تستخدم المرجع الأعلى كحمولة تشغيل مسموح بها. القيم الفردية الفارغة للانزلاق ليست عزم دوران وعداً kgf.cm للانزلاق. تجنب الانزلاق المستمر واسمح بالتبريد ودورة العمل.

الأبعاد الميكانيكية والتركيب

جميع الأبعاد بالمليمترات. تأكد من النسبة/اللاحقة المختارة مقابل بروز العمود، ثقوب التركيب ووضوح الطرف الخلفي. تُظهر رسم القوس الاختياري GM13/GM16 عرض 25 مم، ارتفاع 19 مم، مرجع ارتفاع مركزي 11.5 مم، سمك 1.2 مم، ثقب مركزي 4 مم و ثقوب براغي 2.2 مم. تشمل تفاصيل فتحة القاعدة مراجع 6.5 مم/2.2 مم، مراجع 3.85 مم/3.4 مم/1.8 مم، انحراف 2.3 مم وزوايا R1.5.

تحكم السرعة والأسلاك

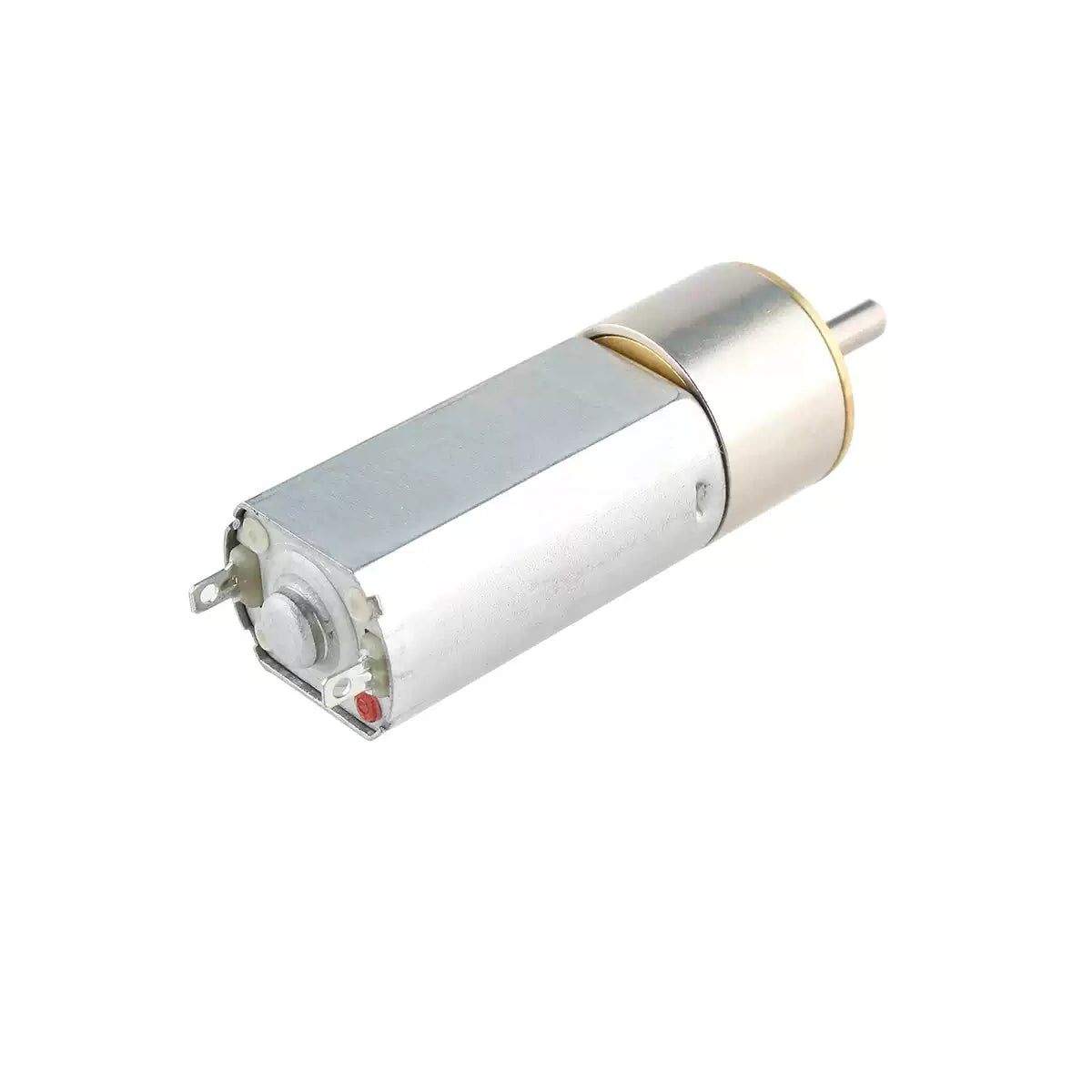

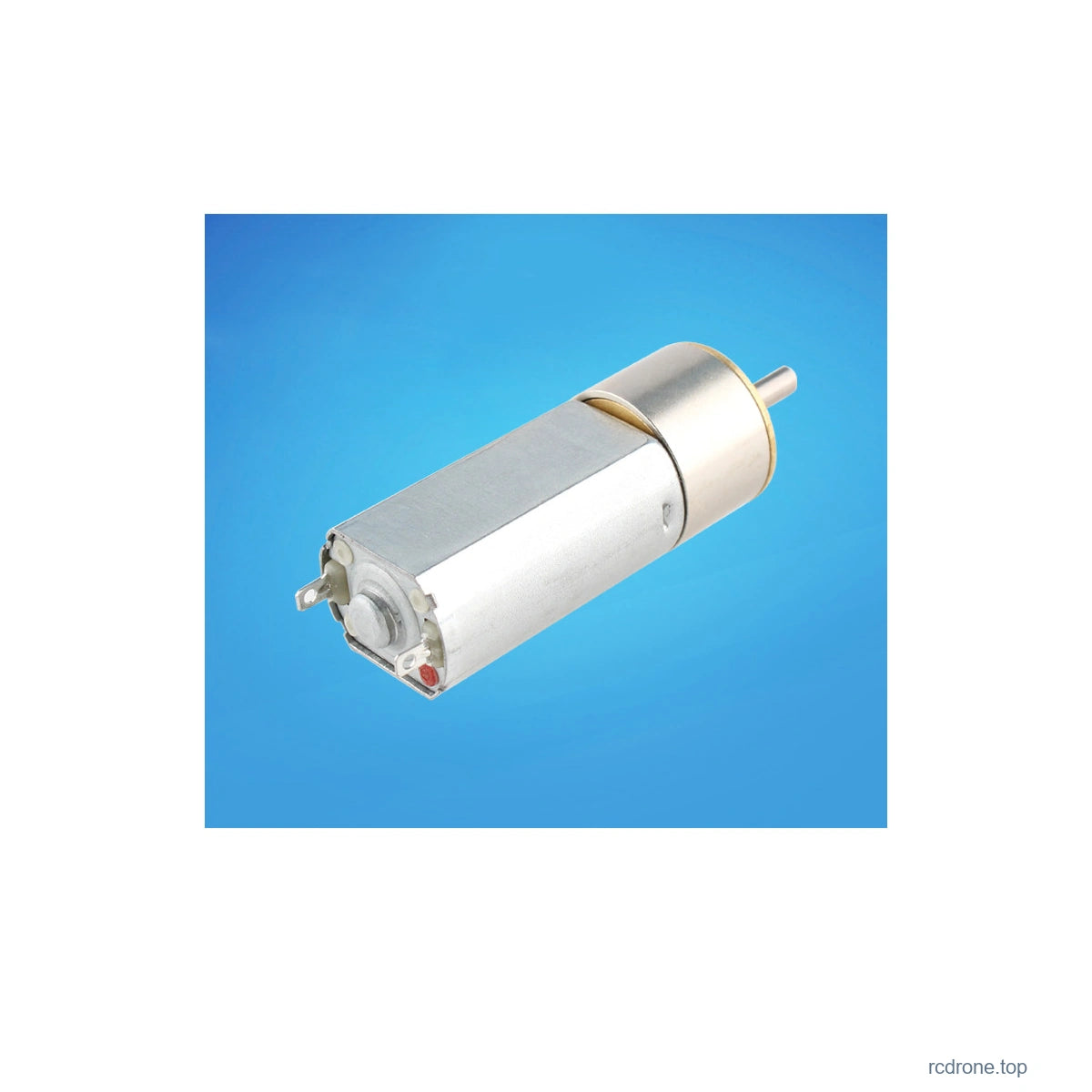

استخدم جهد المحرك المختار. عكس قطبية التيار المستمر يعكس الدوران؛ تُشير الرسمة الخلفية إلى الطرف الموجب بعلامة حمراء.يمكن استخدام وحدة التحكم في سرعة التيار المستمر فقط ضمن حدود الجهد/التيار الخاصة بها وتصنيف المحرك. وحدة التحكم الاختيارية الموضحة هي مرجع عائلي، وليست مدرجة في أي من الحزمتين: تيار الإدخال أقل من 2A، إمداد 2.2-12V وخرج قابل للتعديل من 1.8-12V هي مراجع توضيحية لها. من غير المناسب افتراض أن هذه الوحدة تدعم خيار المحرك 24V. لا تقم أبدًا بتوصيل وحدة التحكم في سرعة محرك التيار المستمر مباشرةً بجهد 220V AC.

التطبيقات

استخدم المحرك لآليات التغذية الصغيرة، وأجهزة القفل/التحديد المدمجة، وأتمتة الهوايات أو الأدوات. اختر لفائف المحرك والنسبة وفقًا للحمل الفعلي، والسرعة، ودورة العمل.

ما هو مدرج

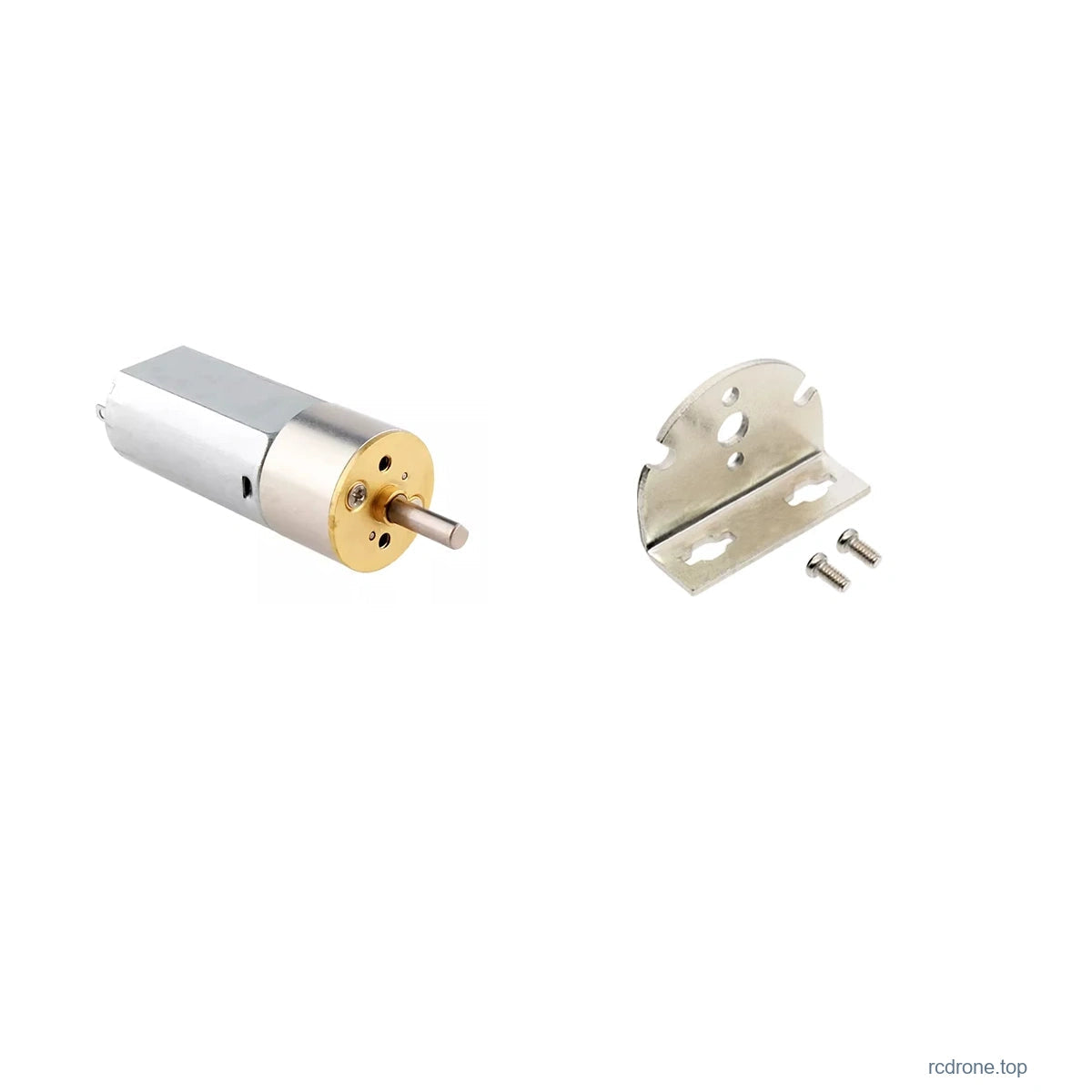

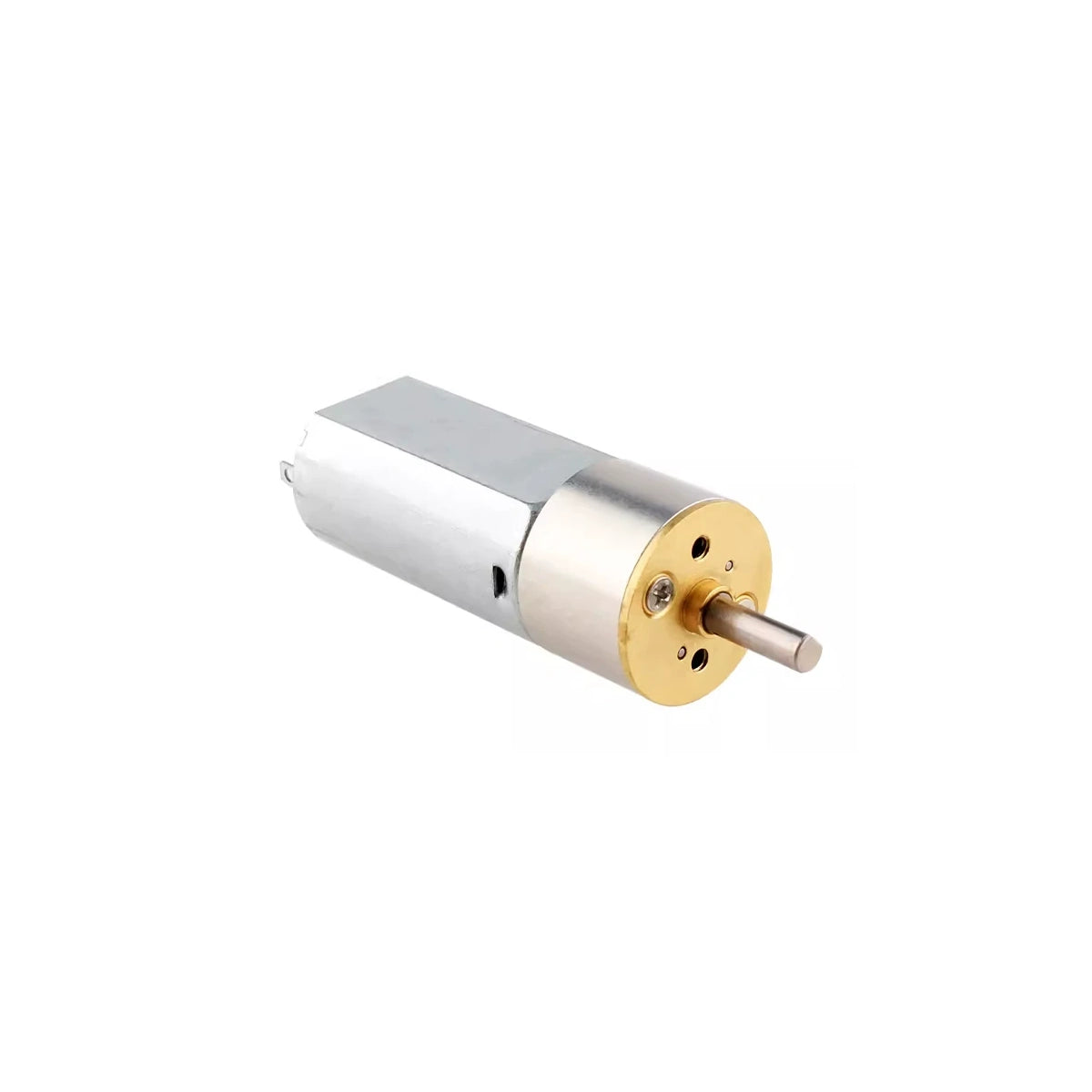

محرك GM16-050 مزود بتروس واحد مختار. حزمة المحرك + الحامل تضيف حامل تركيب واحد واثنين من البراغي المصورة. وحدة التحكم في السرعة، ومصدر الطاقة، وحزمة الأسلاك، وآلية التطبيق الكاملة غير مدرجة.صور البناء تظهر الأجزاء الداخلية للرجوع إليها، وليس مكونات إضافية مفككة.

التشغيل

تحقق من التركيب وإمدادات الكهرباء قبل تشغيل الطاقة. ابدأ بتحميل خفيف وزد الحمل تدريجياً. حافظ على أحمال العمود ضمن حدود المحرك، وتجنب الصدمات القوية ولا تضغط على عمود الخرج. تؤثر الفولتية، السرعة، الحمل ووقت التشغيل على الحرارة؛ استخدم تهوية مناسبة وحماية من التيار.
