محرك تروس DC من CHIHAI MOTOR CHR-GM25-BK370، 6V/12V

محرك تروس DC من CHIHAI MOTOR CHR-GM25-BK370، 6V/12V

CHIHAI MOTOR

السعر العادي $17.51 USD
السعر العادي سعر البيع $17.51 USD
أُوكَازيُون نفذ
الضرائب متضمنة. شحن يتم احتساب المبلغ عند إتمام عملية الشراء.
حزمة
نسبة التخفيض
جهد كهربائي
عرض التفاصيل الكاملة

نظرة عامة

محرك CHIHAI MOTOR CHR-GM25-BK370 يجمع بين محرك فرشاة دائم ذو علبة سوداء وعلبة تروس معدنية. اختر لف 6V أو 12V، ونسبة التخفيض الاسمية، والمحرك، وحامل، وزوج الأسلاك أو مجموعة العجلات. هذا محرك تروس DC مناسب للروبوتات الصغيرة المتوافقة، والسيارات النموذجية، والشاحنات وآليات الدفع.

الميزات

  • تروس تخفيض معدنية بالكامل وفرش كربونية قابلة للاستبدال.
  • عمود إخراج على شكل D بقطر 4 مم مع مرجع بارتفاع 12 مم.
  • بناء فرشاة DC قابل للعكس.
  • تحتفظ حزم المحرك فقط والإكسسوارات بمحتويات مميزة.

المواصفات

المواصفة القيمة / النطاق
الموديل محرك CHIHAI MOTOR CHR-GM25-BK370 ذو علبة سوداء ومحرك دائم مغناطيسي مع فرشاة DC
اللفات القابلة للاختيار 6V DC أو 12V DC؛ تطابق اللفة المختارة
نسب nominal المختارة 4.4:1,10:1,15:1,20:1,34:1,45:1,57:1,75:1,100:1
بناء التروس تروس تقليل معدنية بالكامل
بناء الفرش فرش كربونية قابلة للاستبدال وممتدة
قطر الجسم 25 مم مرجع علبة التروس؛ 24.4 مم مرجع المحرك الخلفي
عمود الإخراج 4 مم عمود على شكل D؛ 3.5 مم مرجع مسطح; 12 مم بروز; 8 مم مرجع طول مسطح
تركيب أمامي ثقبين M3 ملولبين على مرجع رسم 17 مم
مراجع رسم أخرى 7 مم تسجيل أمامي; 2.5 مم خطوة أمامية; 29.3 مم علبة محرك; 7.5 مم مرجع غطاء خلفي; 8 مم تسجيل خلفي
طول علبة التروس L مرجع سلسلة 19–29 مم; انظر جدول النسبة
وزن المحرك حوالي 85–87 جرام، يعتمد على النسبة
مرجع طول جسم السلسلة 48.5–59 مم؛ تحقق من الرسم الكامل لبدلات العمود وغطاء المؤخرة
مرجع سعة الإمداد إمداد تيار مستمر متوافق مصنف على الأقل 10A؛ يجب أن يتطابق الجهد مع المحرك المختار
حد تحميل علبة التروس الحد الأقصى المسموح به 8.0 كgf·سم (حوالي 0.8 N·م)، ليس عزم دوران أدنى أو مصنف مستمر

الأداء حسب الجهد

هذه جداول مرجعية محددة بالجهد. تستخدم جدول 6V مدخل محرك بسرعة 10000 دورة في الدقيقة ومرجع طاقة قصوى 8W؛ بينما يستخدم جدول 12V سرعة 20000 دورة في الدقيقة و26W. الطاقة القصوى هي مرجع تشغيل منفصل، وليست ناتج مصنف مستمر عند كل نسبة. السرعات بدون حمل والمصنفة تصف أحمال مختلفة.

الإصدار المختار 15:1 ليس له أداء أو إدخال طول علبة تروس مطابق في هذه الجداول. لا تستبدل البيانات من نسبة أخرى.عمود 125:1، 217:1 و 478:1 هي مراجع سلسلة وليست تكوينات قابلة للاختيار هنا. تعني علامة الطرح في عمود العزم أنه لا يوجد عزم مصنف فردي موفر؛ يجب عدم اعتبار حد علبة التروس 8.0 kgf·cm كعزم مصنف.

مرجع 6V

التيار بدون تحميل ≤320 مللي أمبير.

النسبة الاسمية دورة في الدقيقة بدون تحميل العزم المصنف (kgf·cm) العزم المصنف (N·m) دورة في الدقيقة المصنفة التيار المصنف (A) تيار التوقف (A) طول علبة التروس (مم)
4.4:1 2250 0.3 0.03 1750 ≤1.4 ≤8.0 19
10:1 1000 0.60 0.06 790 ≤1.4 ≤8.0 19
20:1 490 1.2 0.12 390 ≤1.4 ≤8.0 19
34:1 280 2.0 0.20 230 ≤1.4 ≤8.0 21.5
45:1 220 2.7 0.27 175 ≤1.4 ≤8.0 24
57:1 175 3.5 0.34 135 ≤1.4 ≤8.0 24
75:1 130 4.5 0.44 100 ≤1.4 ≤8.0 26.5
100:1 100 6.0 0.59 80 ≤1.4 ≤8.0 26.5
125:1 80 — — 60 ≤1.4 ≤8.0 29
217:1 45 — — 37 ≤1.4 ≤8.0 29
478:1 20 — — 18 ≤1.4 ≤8.0 29

مرجع 12 فولت

التيار بدون تحميل ≤600 مللي أمبير.

نسبة اسمية دورات في الدقيقة بدون تحميل عزم الدوران المقنن (كغ·سم) عزم الدوران المقنن (ن·م) دورات في الدقيقة المقننة التيار المقنن (أ) تيار التوقف (أ) طول علبة التروس (مم)
4.4:1 4500 0.5 0.05 3500 ≤2.7 ≤16.0 19
10:1 2000 1.1 0.10 1580 ≤2.7 ≤16.0 19
20:1 980 2.3 0.21 780 ≤2.7 ≤16.0 19
34:1 580 3.50 0.34 460 ≤2.7 ≤16.0 21.5
45:1 440 4.50 0.44 350 ≤2.7 ≤16.0 24
57:1 350 6.00 0.59 275 ≤2.7 ≤16.0 24
75:1 260 7.00 0.69 210 ≤2.7 ≤16.0 26.5
100:1 200 — — 160 ≤2.7 ≤16.0 26.5
125:1 160 — — 130 ≤2.7 ≤16.0 29
217:1 90 — — 75 ≤2.7 ≤16.0 29
478:1 40 — — 37 ≤2.7 ≤16.0 29

الحد الأقصى للحمولة المسموح بها في علبة التروس هو 8.0 كغ·سم (حوالي 0.8 ن·م).يتم تطبيق الحد المدمج بدلاً من أرقام عزم الدوران الفردية ذات النسبة العالية في الجداول الموضحة؛ تجاوز ذلك يمكن أن يتسبب في تلف التروس. لا تقم بتشغيل المحرك في حالة توقف أو تحميل زائد. تصف أرقام تيار التوقف حالة حدية، وليست نقطة تشغيل موصى بها.

التركيب والأسلاك

تحقق من عمود 4 مم، 3.5 مم مسطح، 12 مم بروز، 8 مم طول مسطح وثقبين تثبيت M3 مقابل الآلية. استخدم الرسم الكامل لأخذ طول علبة التروس، وعلبة المحرك، والغطاء الخلفي، وحرية العمود في الاعتبار. يسرد الرسم L = 19 مم لـ 4.4:1، 10:1 و 20:1؛ 21.5 مم لـ 34:1؛ 24 مم لـ 45:1 و 57:1؛ 26.5 مم لـ 75:1 و 100:1؛ 29 مم لـ 125:1، 217:1 و 478:1 مراجع السلاسل. لا يتم استنتاج أي بعد لـ 15:1.

قم بتوصيل مصدر تيار مستمر يتناسب مع لف 6V أو 12V المختار. توصية مصدر سلسلة المحرك هي على الأقل 10A سعة؛ اختر التبديل المناسب، والأسلاك، وحماية التيار لظروف البدء والتشغيل الفعلية.عكس قطبية طرف المحرك لعكس الدوران. اختبر باستخدام أسلاك مؤقتة قبل التثبيت الدائم واحتفظ بالمخرج خالياً من العوائق.

التطبيقات

محركات الروبوت الصغيرة المتوافقة، سيارات السباق النموذجية، الشاحنات وتجميعات الدفع الميكانيكية المدمجة. اختر نسبة التخفيض حسب السرعة المطلوبة والحمولة المسموح بها. تتغير سرعة التشغيل مع الحمولة؛ يمكن أن يؤدي تقليل جهد الإمداد أيضاً إلى تقليل العزم المتاح.

ما هو مدرج

الحزمة المحددة المحتويات
محرك فقط 1 محرك
محرك + قاعدة تثبيت 1 محرك و 1 قاعدة تثبيت
محرك + زوج من أسلاك التوصيل ذات الطرف المسطح 1 محرك و 1 زوج من أسلاك التوصيل ذات الطرف المسطح باللونين الأحمر والأسود، 20 سم 20AWG مرجع

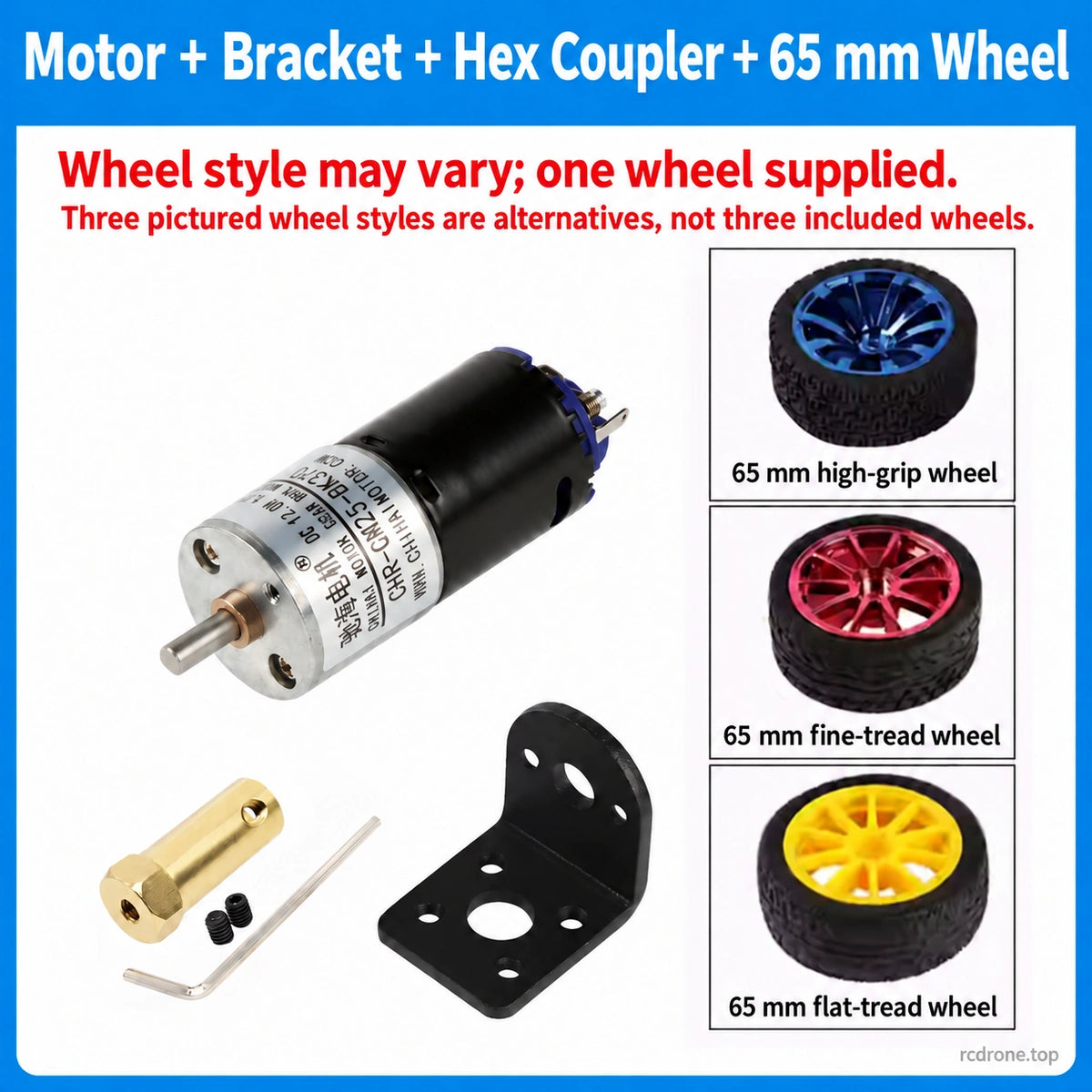

محرك + قاعدة + موصل سداسي + عجلة 65 مم 1 محرك، 1 قاعدة تثبيت، 1 موصل سداسي مع الأجهزة المثبتة الموضحة و 1 عجلة 65 مم؛ قد يختلف نمط العجلة

تظهر صورة مجموعة العجلات ثلاثة أنماط بديلة للعجلات، وليس ثلاث عجلات مدرجة. يتم توفير عجلة واحدة بحجم 65 مم وقد يختلف نمطها.اختيار المحرك فقط لا يتضمن الحامل، الموصل، العجلة، الأسلاك، مصدر الطاقة أو وحدة التحكم في السرعة.

الأسئلة الشائعة

هل 8.0 كغ·سم هو الناتج المقدر لكل نسبة؟

لا. إنها الحمولة القصوى المسموح بها لعلبة التروس. استخدم قيم عزم الدوران المقدر الفردية حيثما تم توفيرها وتجنب التحميل الزائد.

هل يمكن تبديل جداول 6V و 12V؟

لا. قم بمطابقة الجدول مع لفافة الجهد المحددة؛ فسرعاتها، وقوتها، ومراجع التيار تختلف.

أين أرقام الأداء 15:1؟

خيار 15:1 قابل للاختيار، ولكن لا توجد بيانات أداء أو طول علبة تروس مقابلة. يجب عدم استبدال النسب الأخرى.

هل تتضمن مجموعة العجلات ثلاث عجلات؟

لا. تُظهر الصورة أنماط بديلة. تتضمن الحزمة عجلة واحدة بحجم 65 مم مع المحرك، الحامل وموصل سداسي.

هل يمكن لهذا المحرك أن يعكس الاتجاه؟

نعم.عكس قطبية طرفي محرك التيار المستمر باستخدام ترتيب تبديل مناسب وتجنب عكس آلية متوقفة أو محملة بشكل زائد.

تفاصيل بصرية

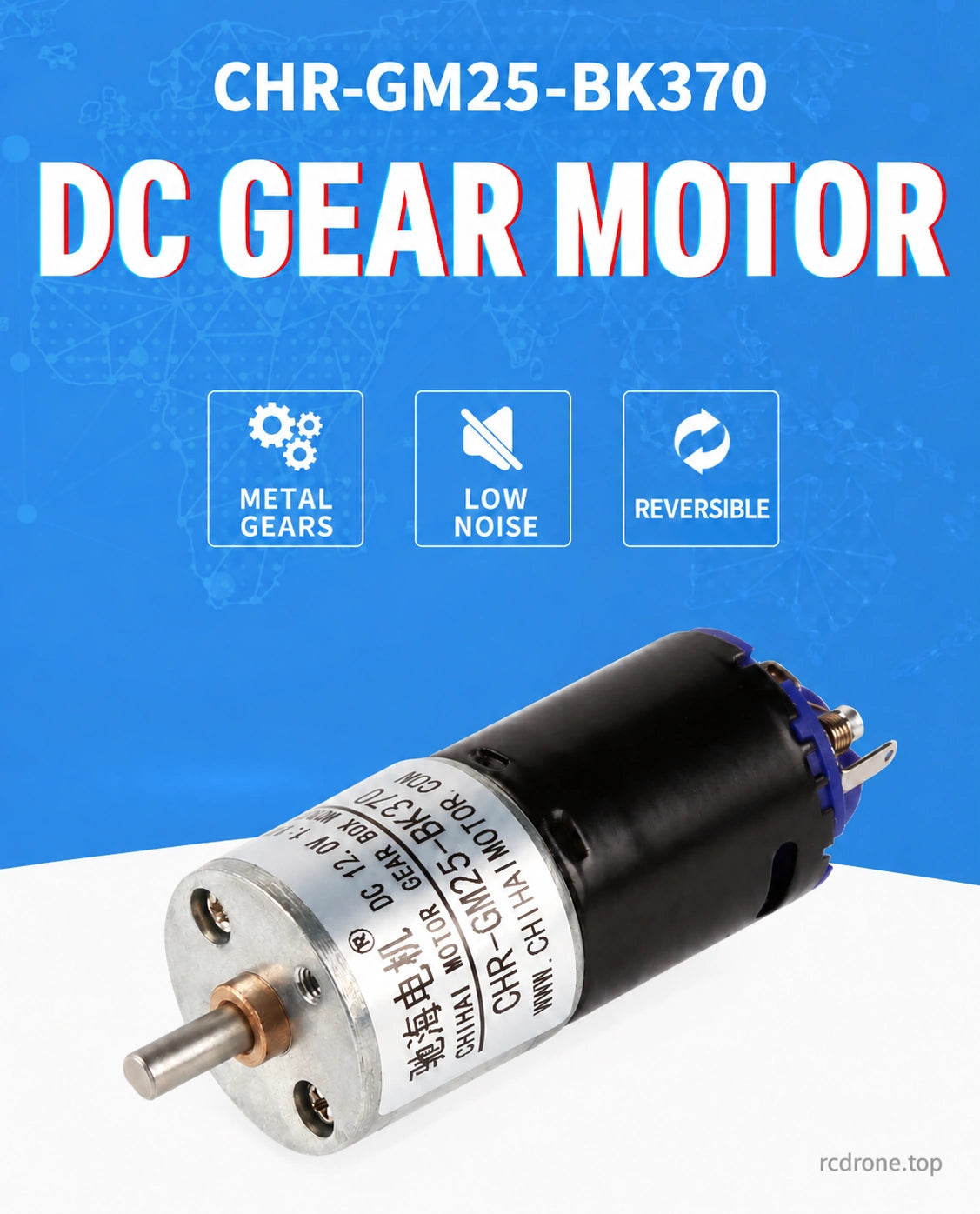

CHR-GM25-BK370 motor overview
نظرة عامة على محرك CHR-GM25-BK370

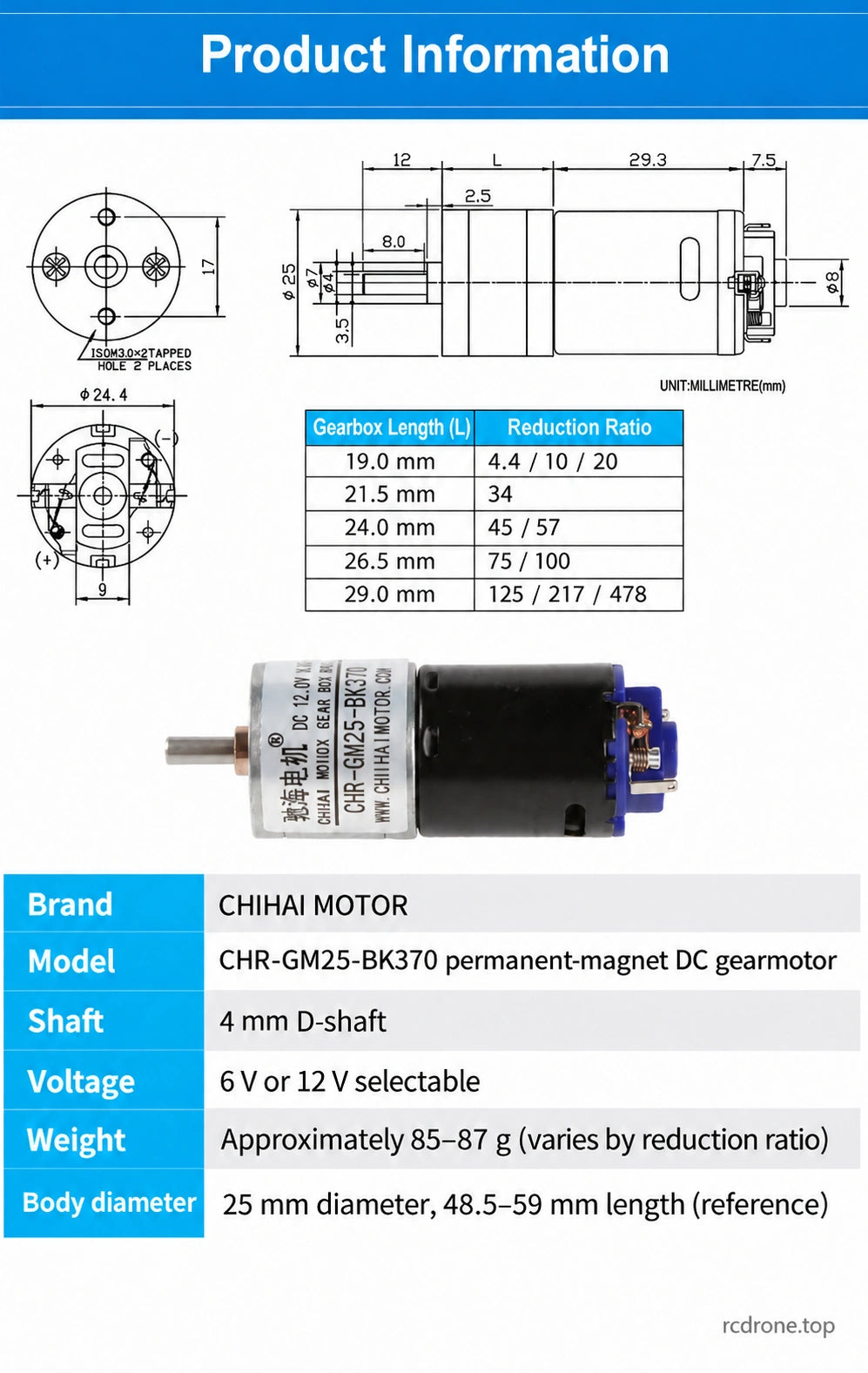

Complete mechanical drawing, ratio-dependent gearbox lengths and motor specifications
رسم ميكانيكي كامل، أطوال علبة التروس المعتمدة على النسبة ومواصفات المحرك

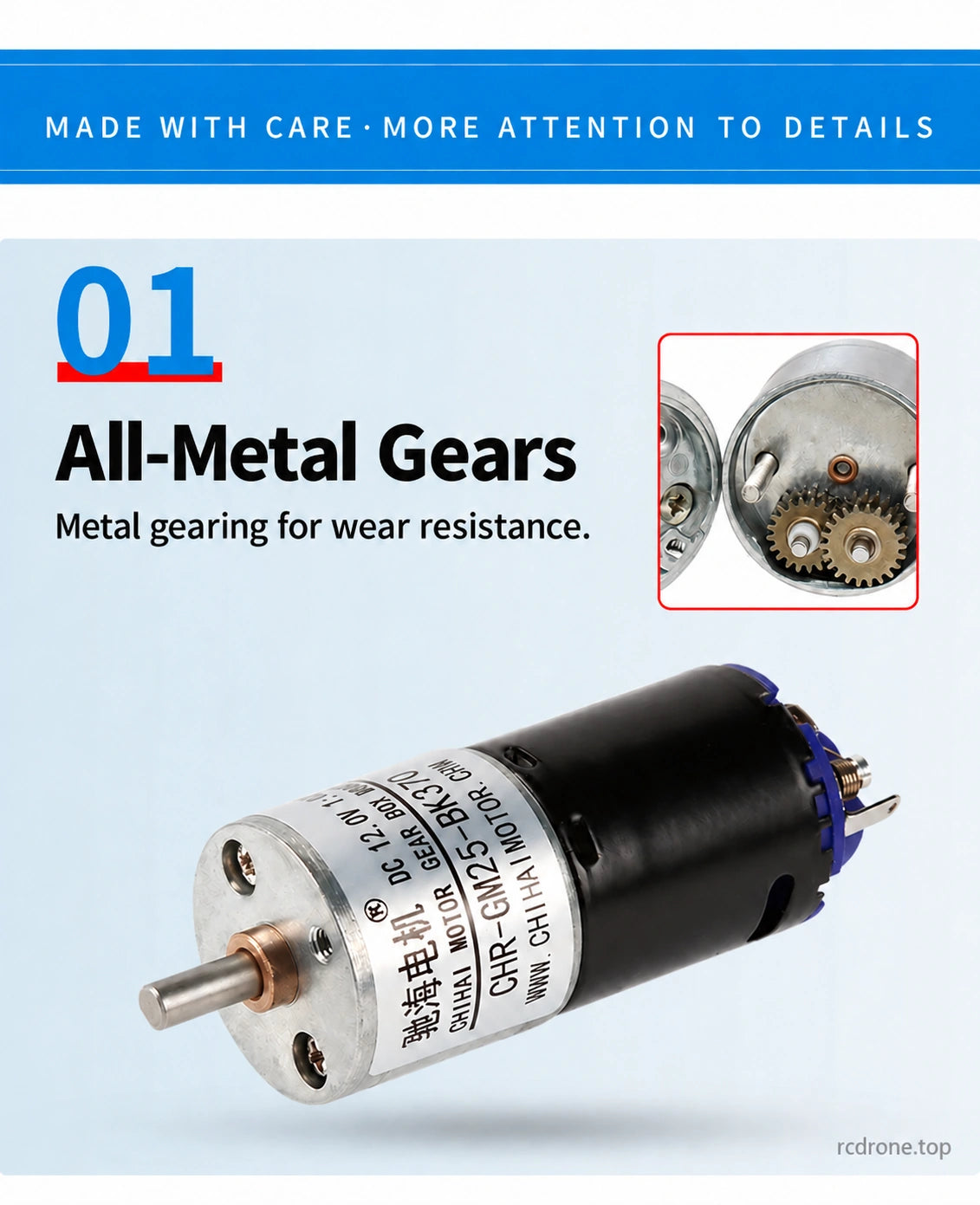

All-metal reduction gears
تروس تقليل مصنوعة بالكامل من المعدن

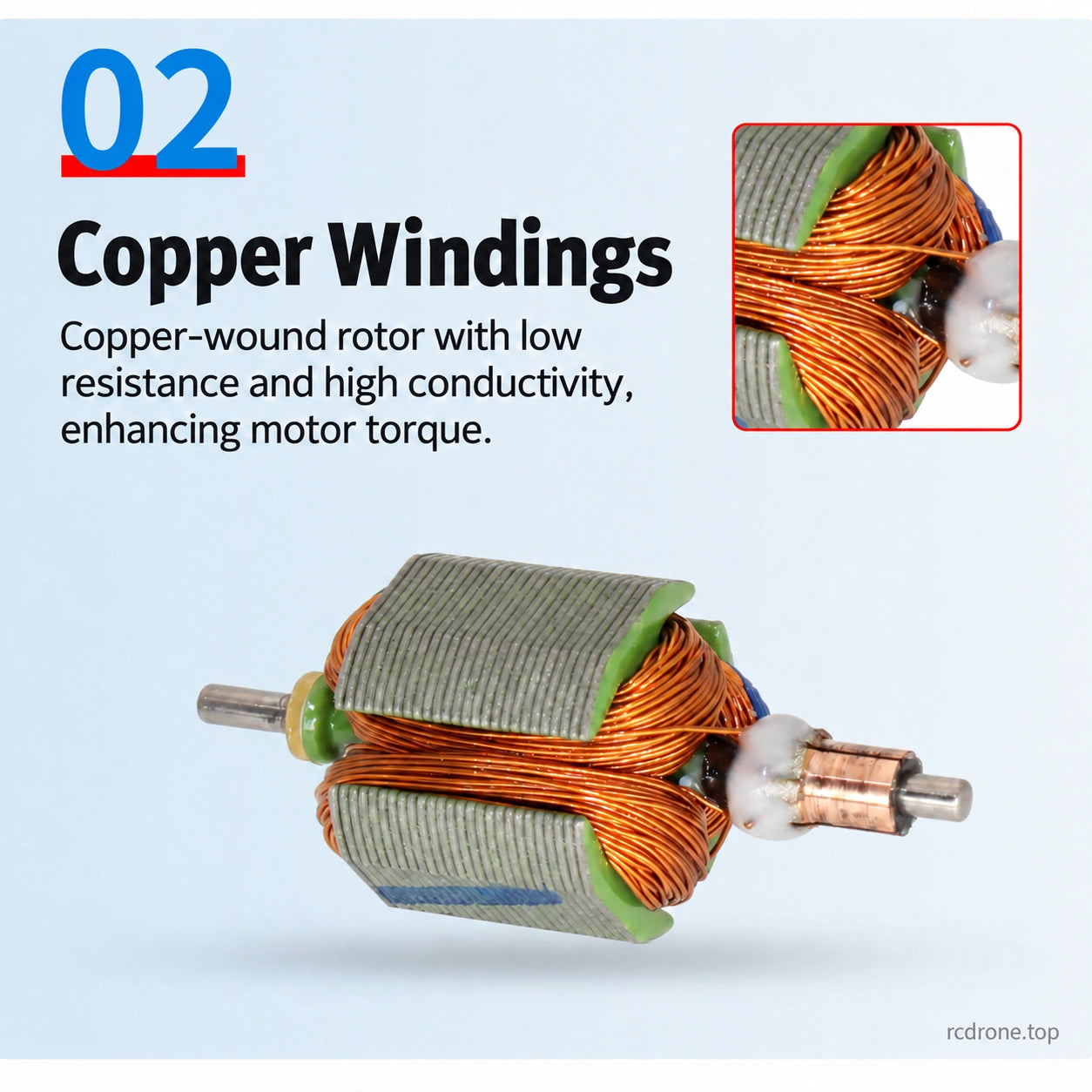

Copper-wound rotor construction
بناء دوار ملفوف بالنحاس

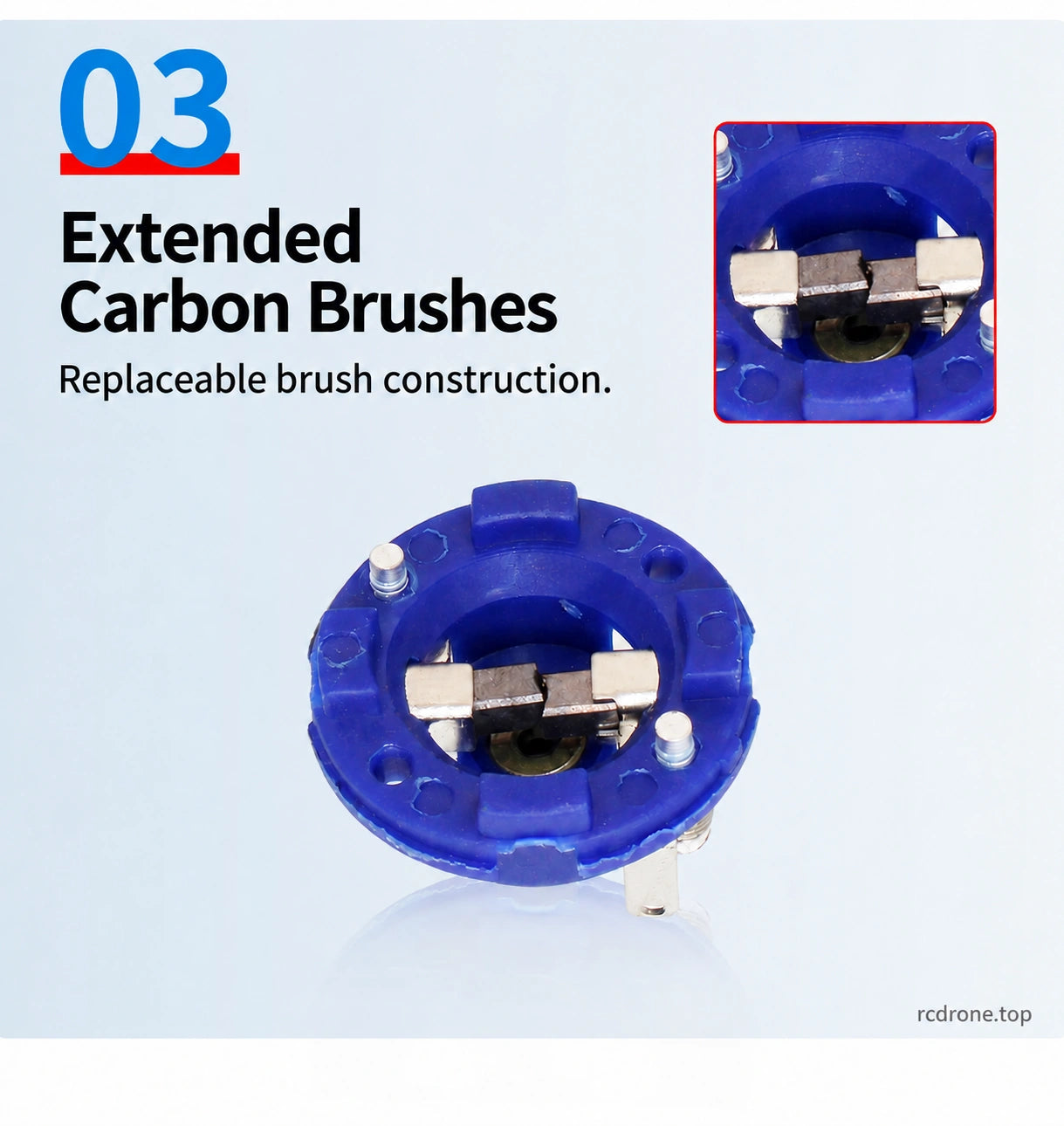

Replaceable extended carbon brush construction
بناء فرشاة كربونية ممتدة قابلة للاستبدال
Separate 6V and12V performance tables;125,217 and478 are series references,15:1 is not charted;8kgf·cm is a maximum gearbox limit
جداول أداء منفصلة لـ 6V و 12V؛ 125 و 217 و 478 هي مراجع السلسلة، 15:1 غير موضح؛ 8kgf·cm هو الحد الأقصى لعلبة التروس
