نظرة عامة

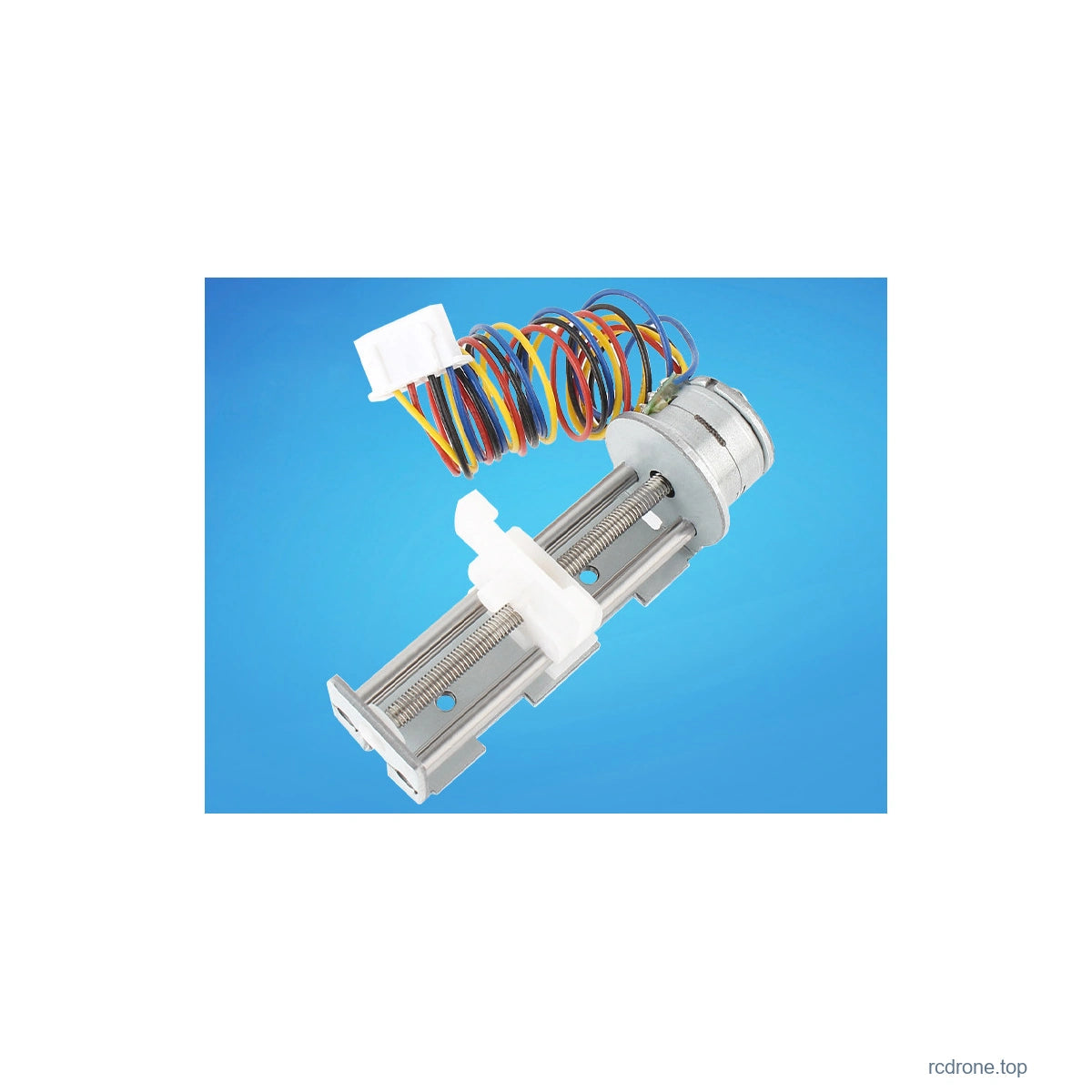

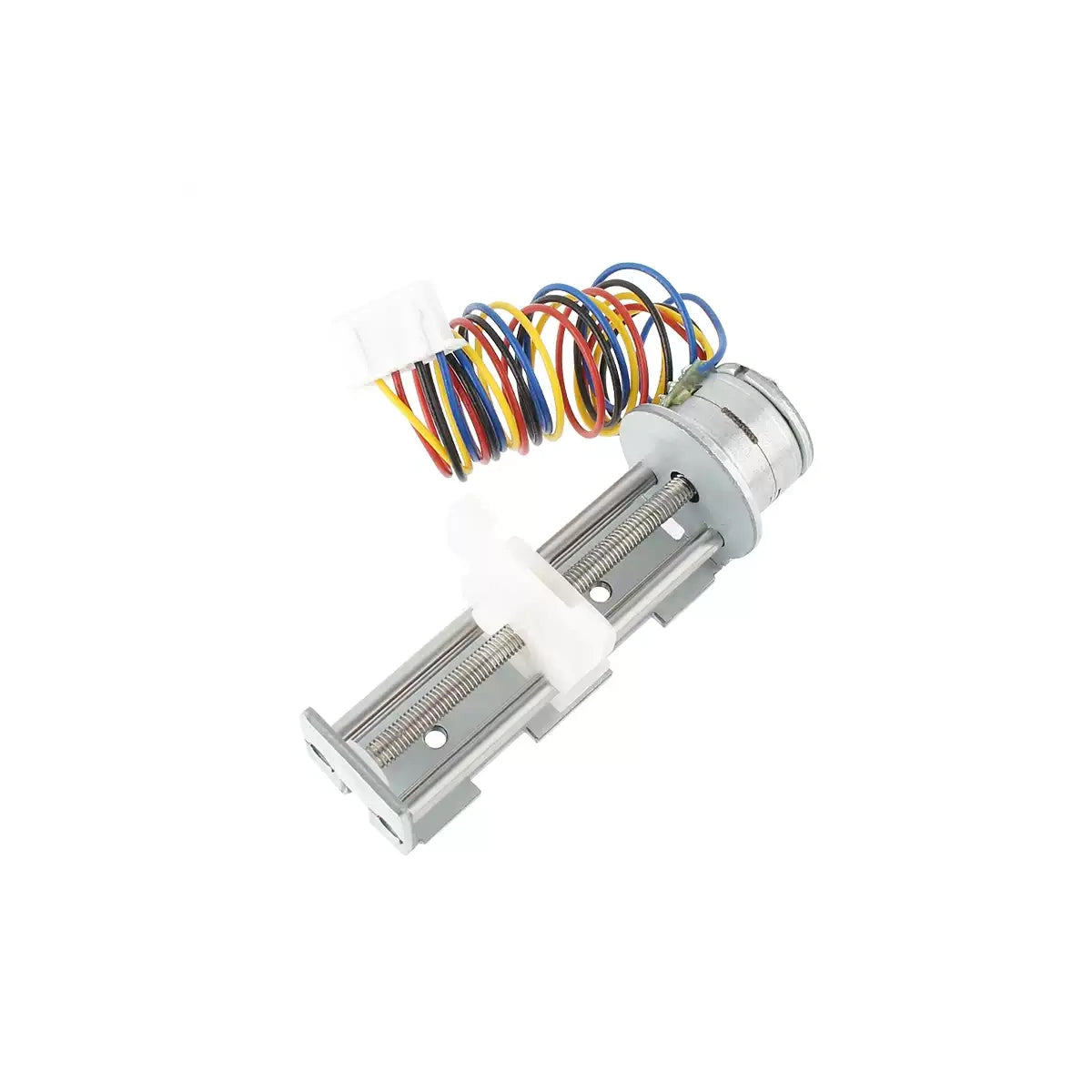

محرك CHIHAI MOTOR CHS-SM1530 هو مشغل خطي مدمجlinear actuator يقوم بتحويل دوران المحرك الخطوي ثنائي الطور إلى حركة دودة موجهة. يوفر برغي M3 x0.5 اليد اليمنى والعربة البلاستيكية 30 مم من السفر الفعال. اختر محرك 1530 بمفرده، أو محرك 1530 مع سائق تحكم قياسي أو PLC، أو النسخة المنفصلة من المحرك 1519 فقط مع 19 مم من السفر.
الميزات

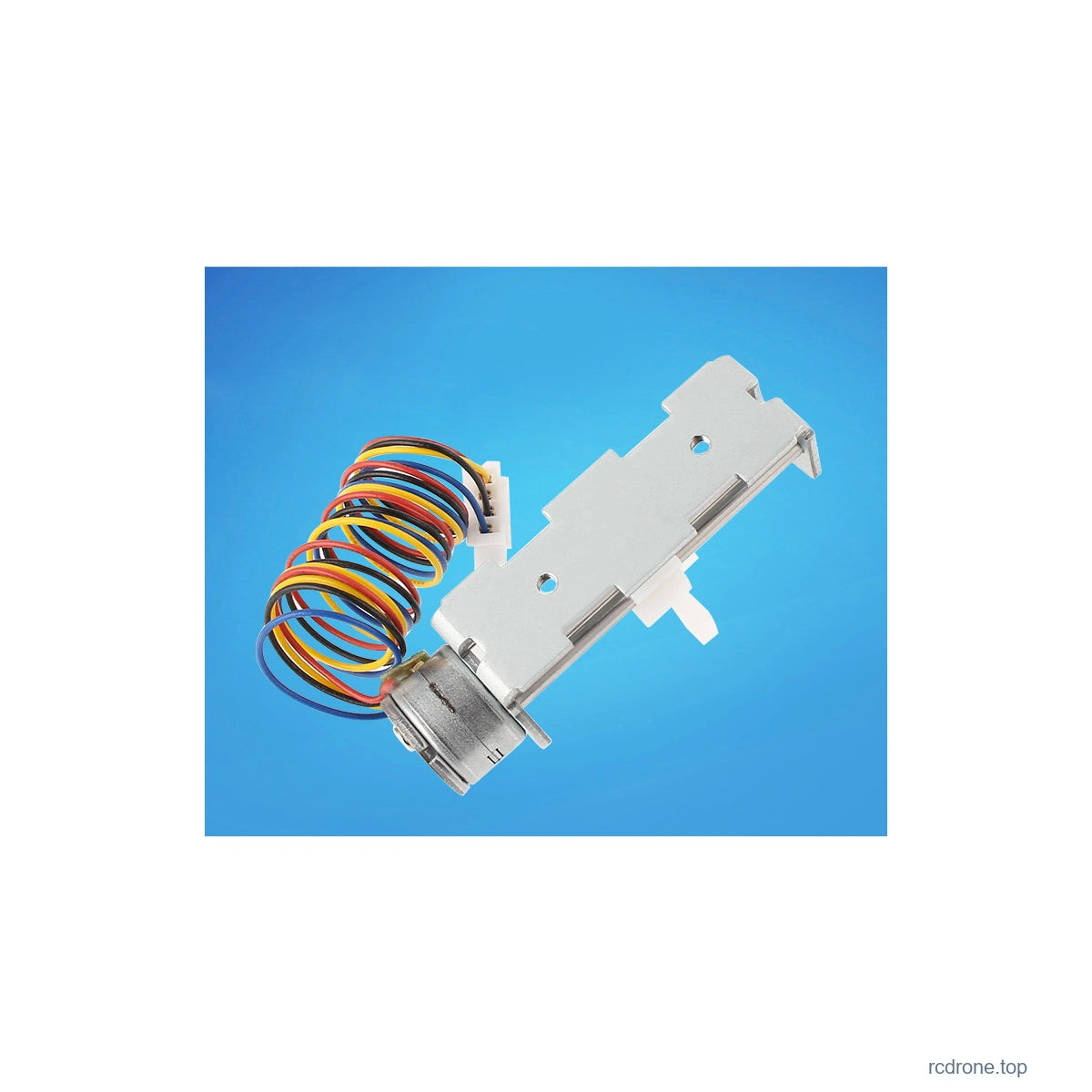

- محرك دودة موجهة بمحور دعم من الفولاذ المقاوم للصدأ.
- محرك خطوي ثنائي الطور، رباعي الأسلاك، ثنائي القطب قابل للعكس.

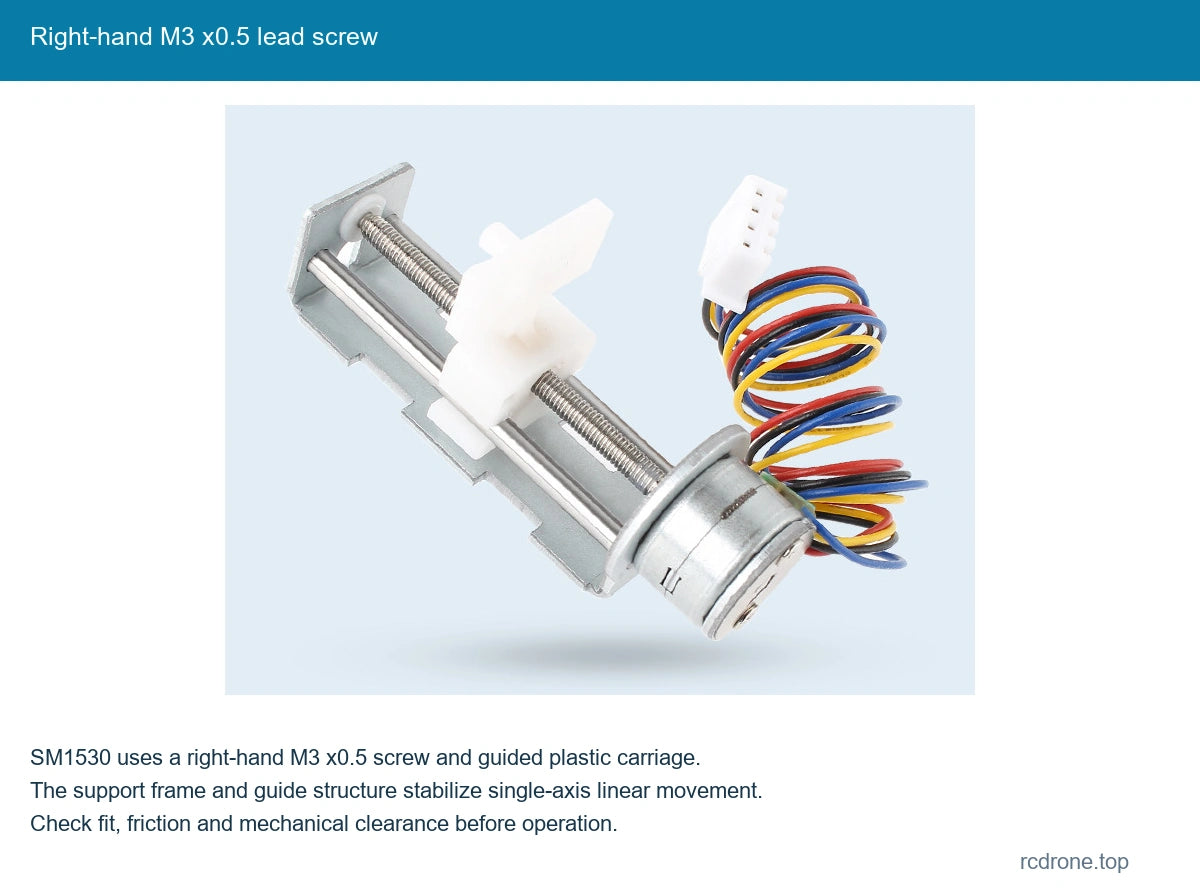

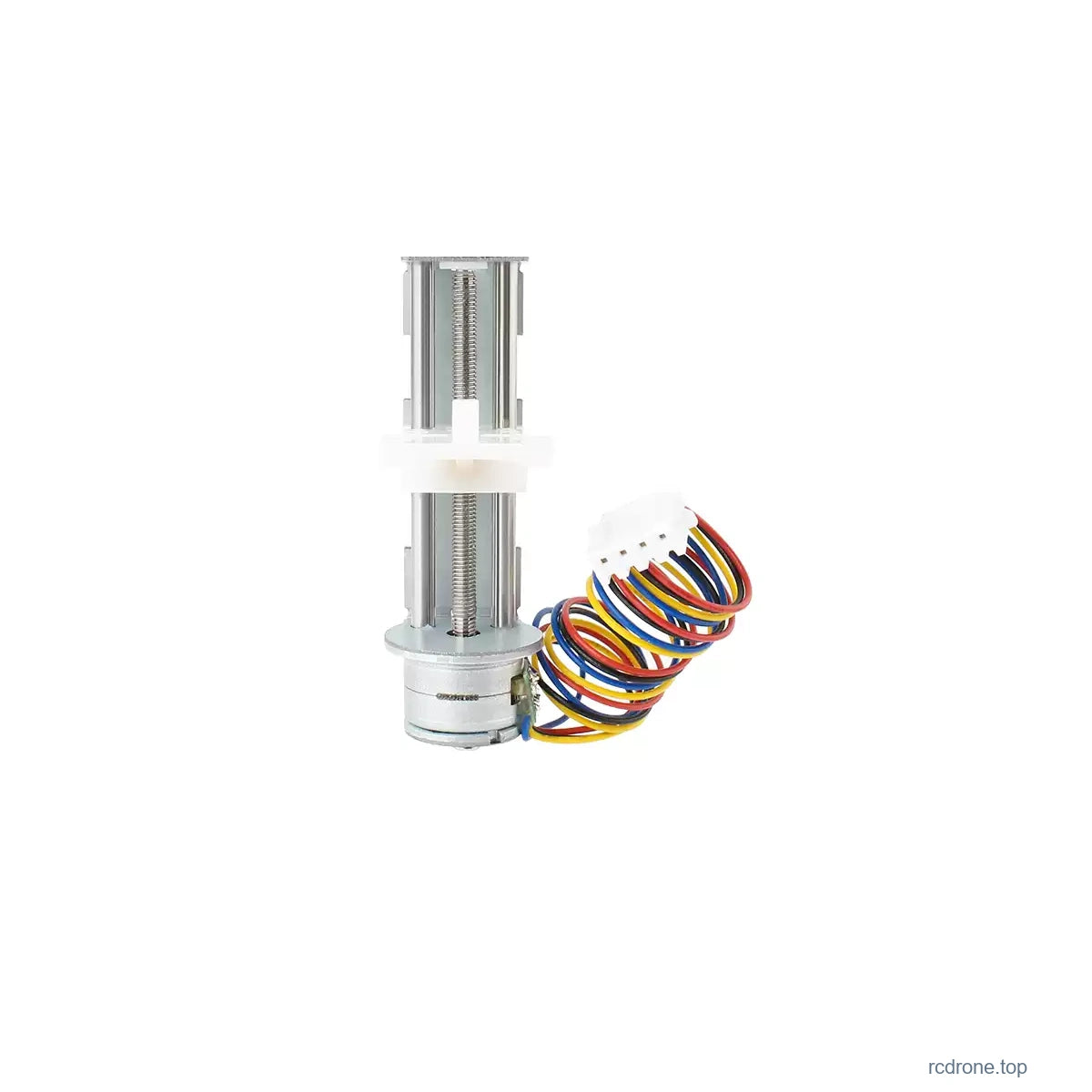

- برغي دودة M3 x0.5 اليد اليمنى على SM1530.
- حزم المحرك فقط ولوحة السائق تتوافق مع التكوينات الفعلية.
المواصفات
| العنصر | المواصفة |
|---|---|
| النموذج الرئيسي | CHS-SM1530-M3 xP0.5 محرك خطي دائم المغناطيس |
| الهيكل | محرك لولبي أحادي المحور مع عربة بلاستيكية موجهة وأعمدة دعم من الفولاذ المقاوم للصدأ |

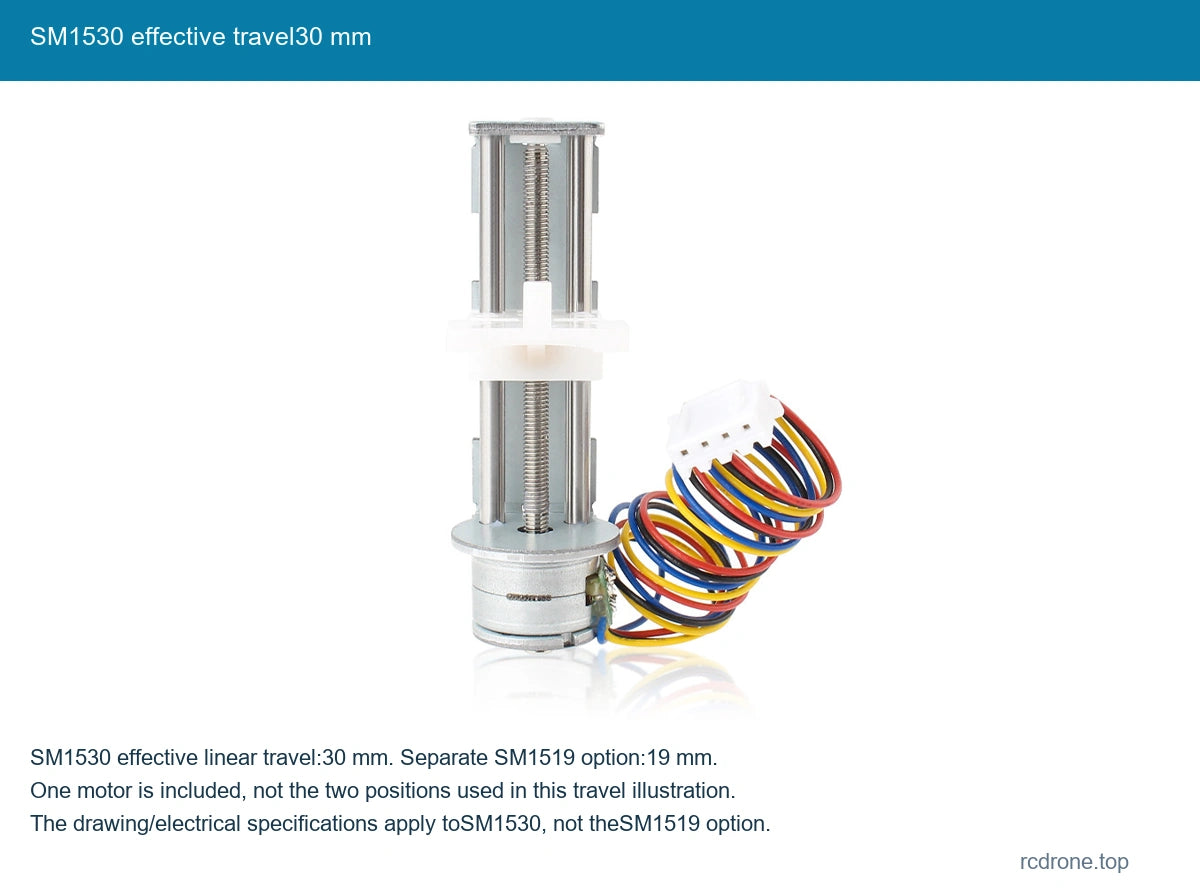

| سفر SM1530 | 30 مم سفر خطي فعال |
| سفر SM1519 | 19 مم؛ تكوين محرك منفصل فقط |
| مرجع خارجي SM1530 | 15 x14.5 x60 مم؛ رسم 60 مم كحد أقصى للطول الكلي |
| اللولب القيادي | M3 x0.5، خيط يدوي يمين، SM1530 |
| مزود المحرك المصنف | 6V DC مع مرجع سائق L6219، SM1530 |
| تيار الطور | 400 مللي أمبير لكل طور عند 1000 نبضة/ث، SM1530 |
| مقاومة الطور | 15 أوم ±10% لكل طور عند 20 °م، SM1530 |
| أطوار المحرك | 2 أطوار، 4 أسلاك |
| زاوية الخطوة | 18 درجة لكل خطوة، SM1530 |
| تحفيز | تحفيز طورين-طورين؛ قيادة ثنائية القطب |
| مرجع الحمل الساحب | أكثر من 200 جرام عند 500 نبضة/ث، SM1530؛ ليس تصنيف عزم أو حمولة مستمرة |
| أقصى تردد استجابة | أكثر من 1200 نبضة/ث، SM1530 |
| أقصى تردد بدء | أكثر من 900 نبضة/ث، SM1530؛ التسارع والحمولة الفعلية لا تزال مهمة |
| فئة العزل | فئة E للملفات |
| مرجع اختبار العزل | 100V AC لمدة ثانية واحدة |
| مقاومة العزل | 50 مΩ عند 500V DC |
| درجة حرارة التشغيل | 0 إلى +55 °م |
| الكتلة الصافية للمحرك | حوالي 31 جرام، SM1530 |
| الاتصال | XH2.54 أربعة دبابيس؛ UL1571 AWG28؛250 ±10 مم مرجع رسم السلك |
تنطبق المراجع الكهربائية والأبعاد التفصيلية أدناه على SM1530. التكوين المنفصل SM1519 له سفر 19 مم؛ لا تنطبق مرجع غلاف 1530 أو تيار الطور أو القوة عليه.

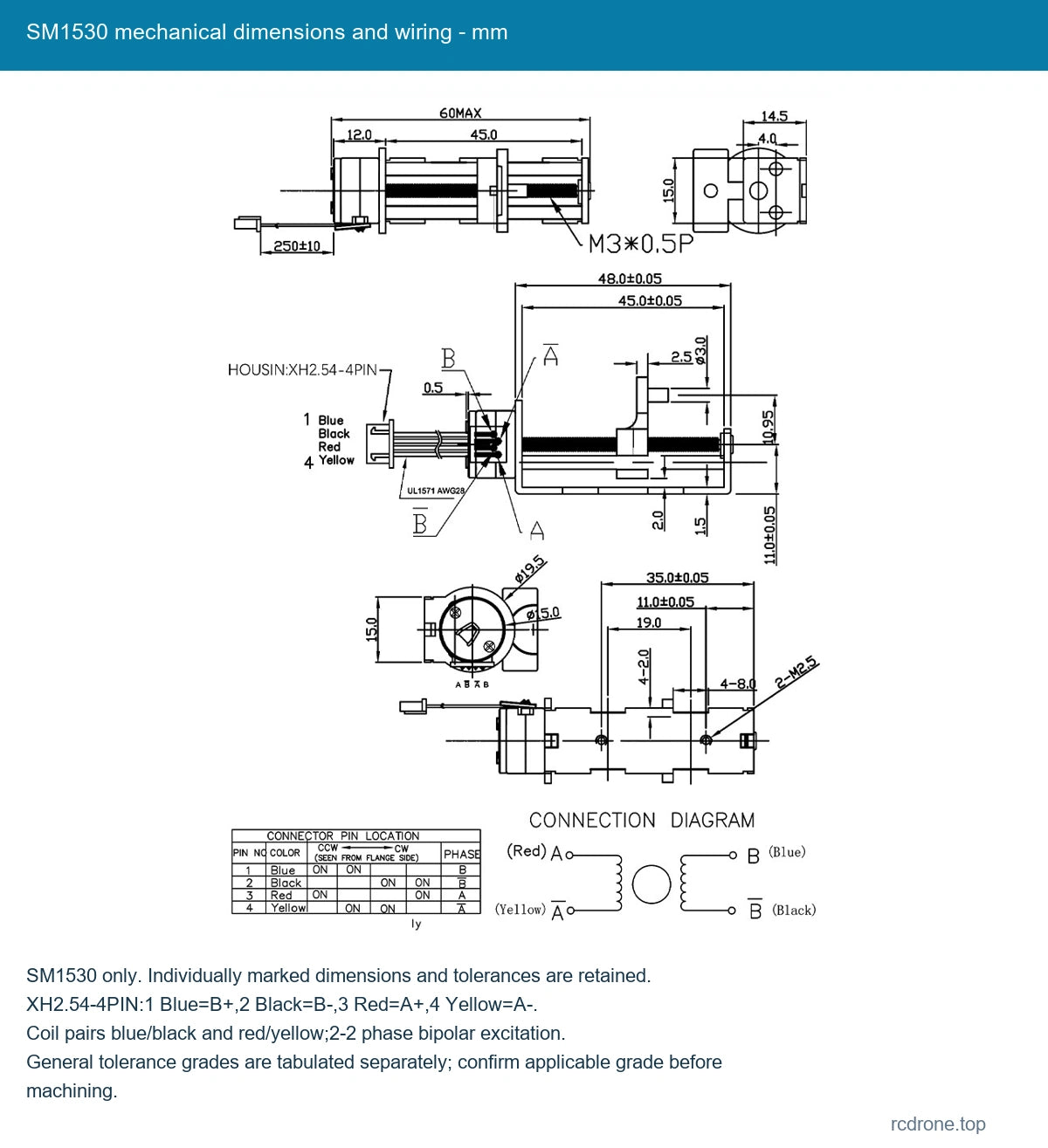

الأبعاد الميكانيكية والتسامحات

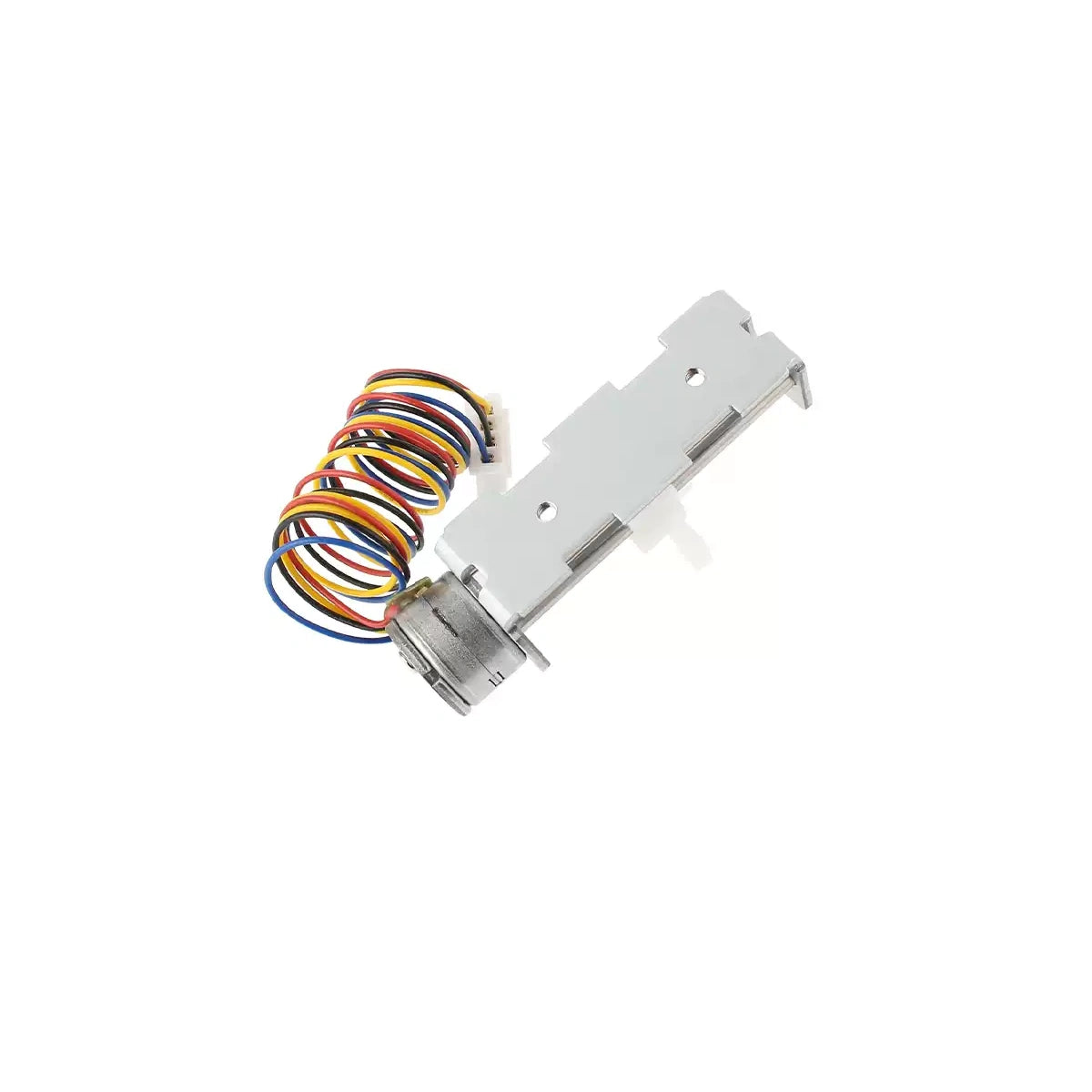

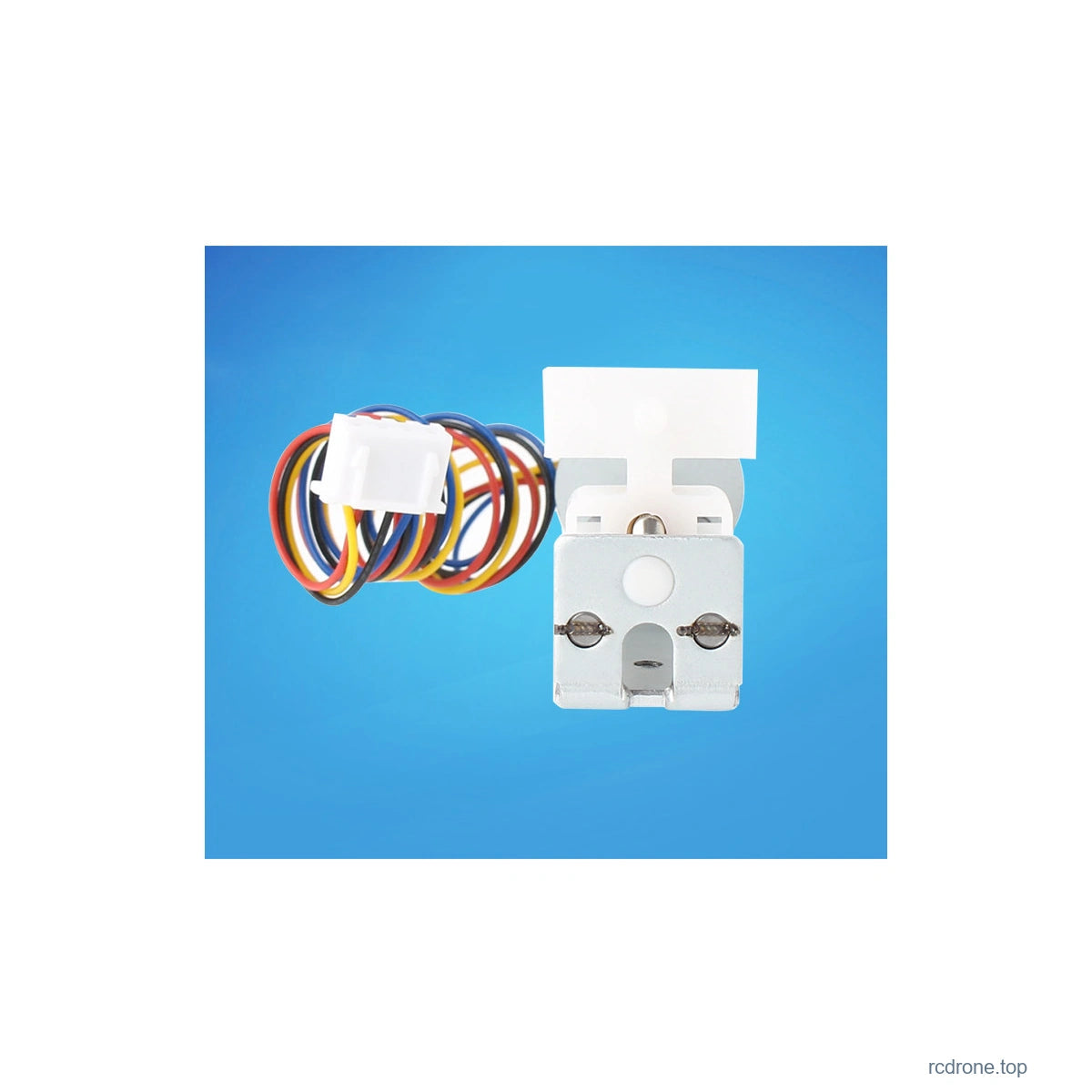

| المنطقة | مراجع رسم SM1530 |
|---|---|
| الإجمالي / الجسم | 60 مم كحد أقصى؛ 45.0 مم الإطار الرئيسي؛ 12.0 مم قسم المحرك؛ قطر المحرك 15.0 مم و19.5 مم مرجع الخط الخارجي |
| الدليل والتركيب | 48.0 ±0.05 مم و45.0 ±0.05 مم مراجع؛ 35.0 ±0.05 مم مدى التركيب؛ 11.0 ±0.05 مم مرجع؛ 19.0 مم مرجع |
| المقطع العرضي | 14.5 مم عرض؛ 15.0 مم ارتفاع مرجع؛ 4.0 مم ميزة؛ 10.95 مم مرجع؛ 11.0 ±0.05 مم ارتفاع الإطار |
| ميزات صغيرة | 3.0 مم قطر الدليل؛ 2.5 مم و0.5 مم مراجع؛ 2.0 و1.5 مم ميزات القاعدة؛ 2 x ثقوب تثبيت ملولبة M2.5 |
| التعليقات المتبقية على الرسم | 4-2.0 و4-8.0 التعليقات المحتفظ بها في الرسم؛ تحقق من الجزء الفعلي وتفاصيل التثبيت قبل التشغيل |

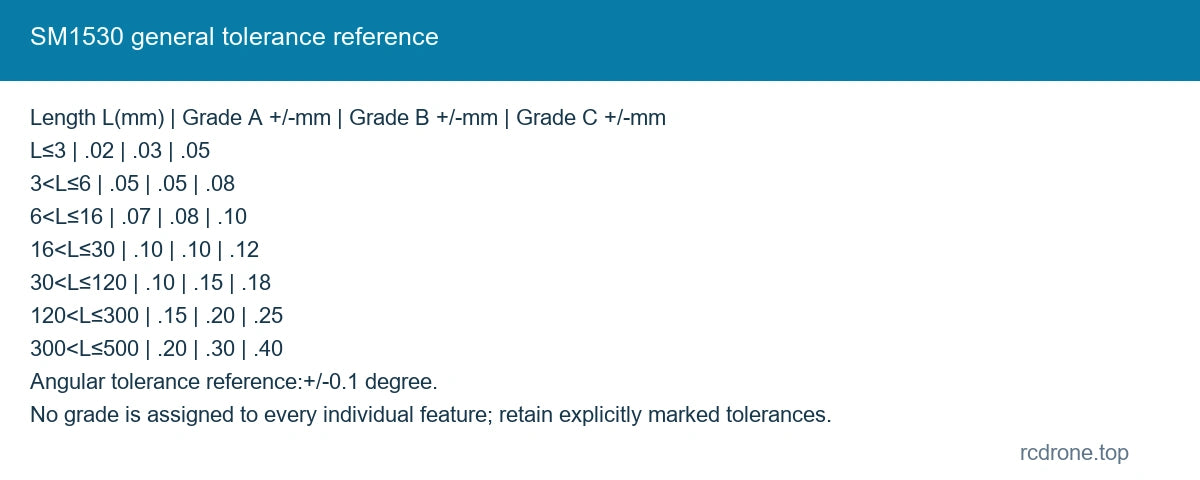

جميع أبعاد الرسم بالمليمترات. جدول التسامح العام يسرد الدرجات A وB وC دون تعيين درجة مختارة لكل ميزة. احتفظ بالتسامحات المميزة وتحقق من الدرجة المعمول بها قبل التشغيل. مرجع تسامح الزاوية في الرسم هو ±0.1°.
| نطاق الطول L(mm) | الدرجة A ±mm | الدرجة B ±mm | الدرجة C ±mm |
|---|---|---|---|
| L≤3 | . 02 | . 03 | . 05 |
| 3<L≤6 | . 05 | . 05 | . 08 |
| 6<L≤16 | . 07 | . 08 | . 10 |
| 16<L≤30 | . 10 | . 10 | . 12 |
| 30<L≤120 | . 10 | . 15 | . 18 |
| 120<L≤300 | . 15 | . 20 | . 25 |
| 300<L≤500 | . 20 | . 30 | . 40 |
اختيار الأسلاك والسائق

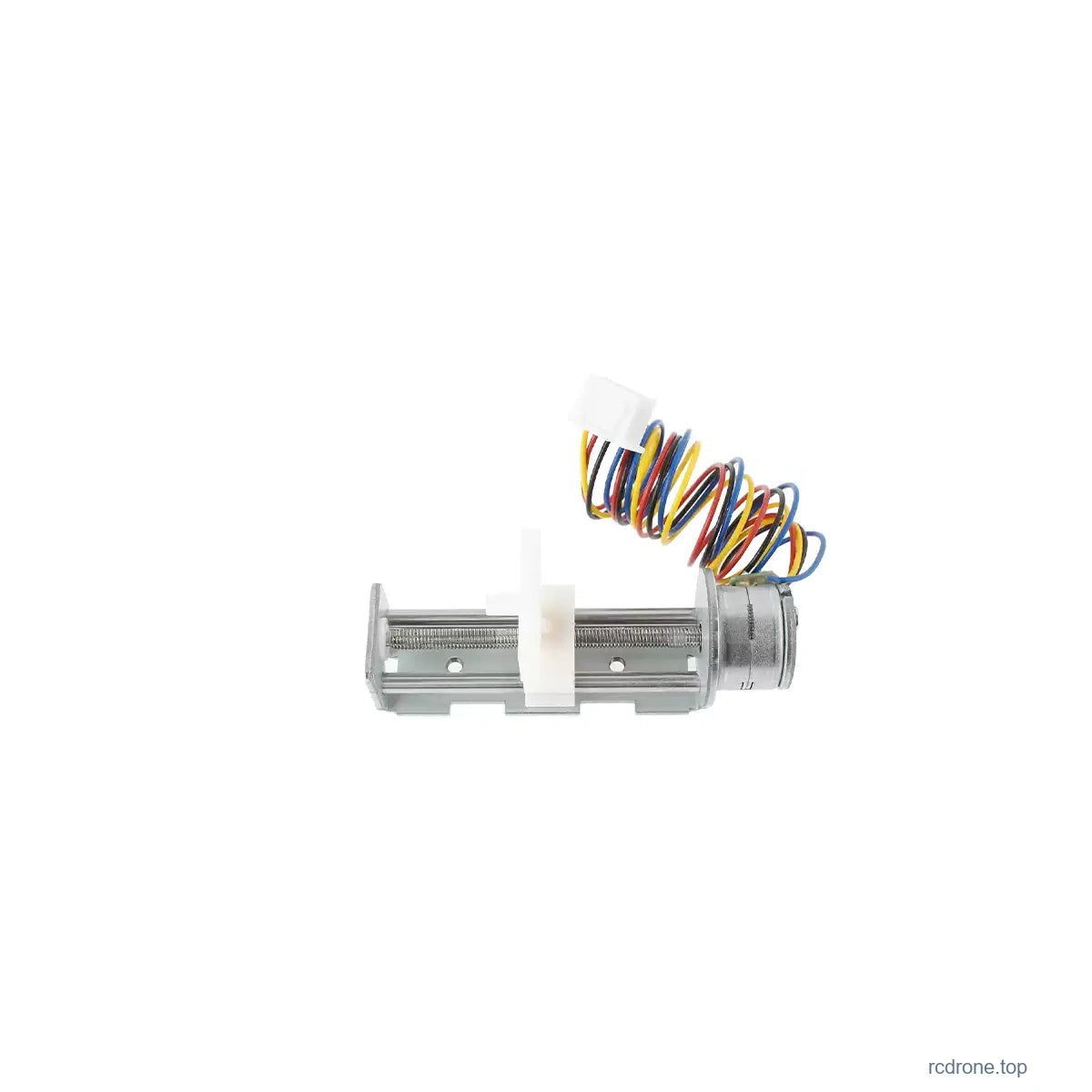

ترتيب الأسلاك ذات الأربع دبابيس: الدبوس 1 أزرق = B+، الدبوس 2 أسود = B−، الدبوس 3 أحمر = A+، الدبوس 4 أصفر = A−. أزواج الملفات هي الأزرق/الأسود والأحمر/الأصفر. الموصل هو XH2.54-4PIN. استخدم سائق خطوة ثنائي القطب مناسب ووافق التيار والجهد مع المحرك المختار؛ لا تقم بتوصيل الملفات مباشرة بمصدر تيار مستمر.

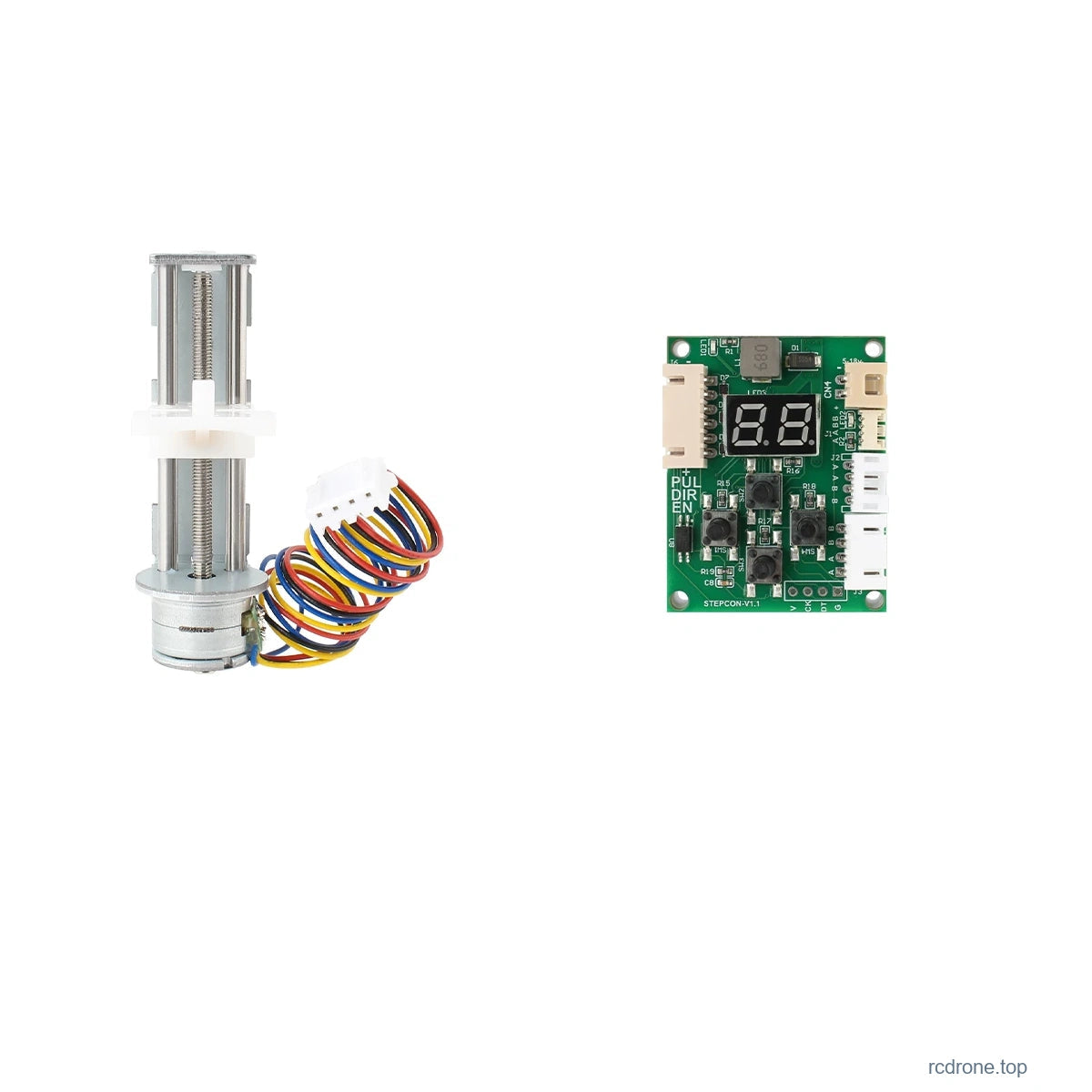

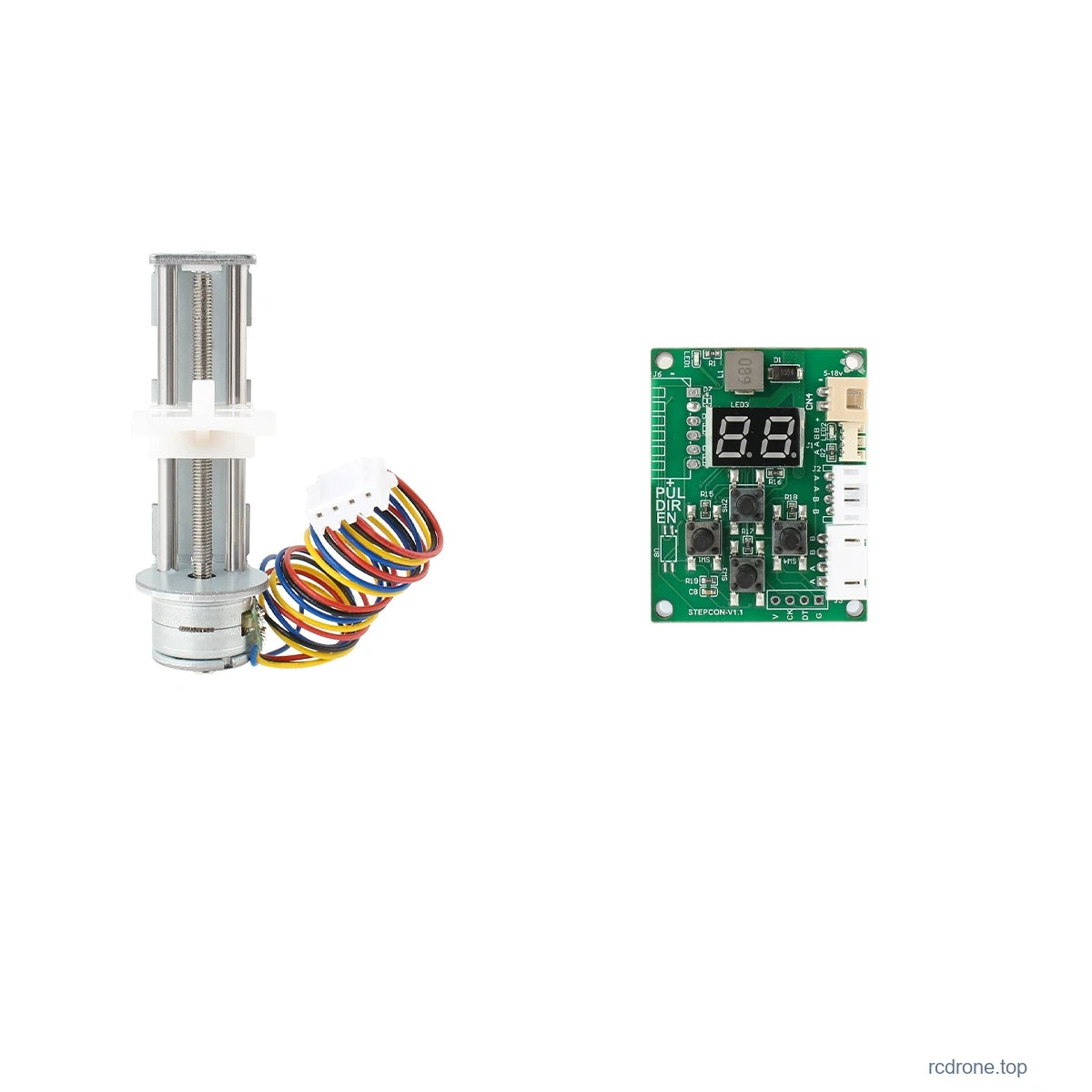

تتضمن حزمة السائق القياسية لوحة عرض بأربعة أزرار. تضيف حزمة سائق PLC الموصل الخارجي للتحكم PUL/DIR/EN كما هو موضح في الصورة. تشمل هذه الخيارات لوحة سائق واحدة مع محرك SM1530 واحد؛ لا يتم تضمين PLC أو مصدر الطاقة. تأكد من تيار طور المحرك الفعلي وإعداد السائق قبل التشغيل.
دليل التكوين

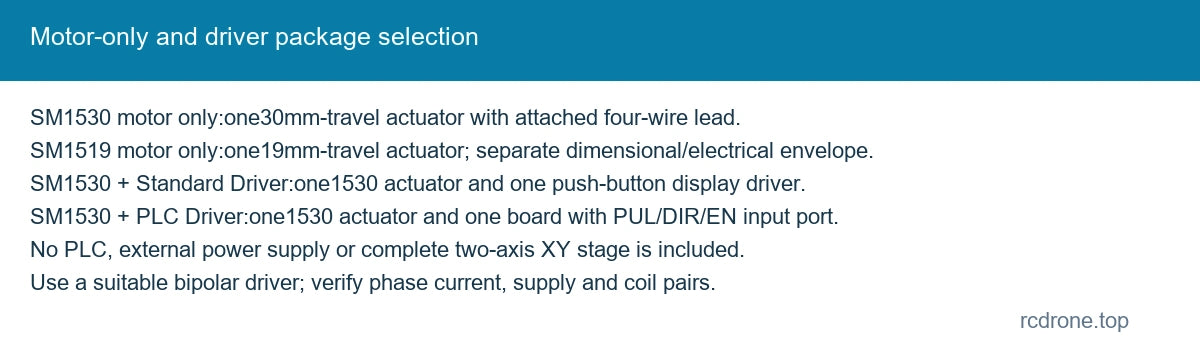

| الاختيار | المحرك | السفر | السائق المضمن |
|---|---|---|---|

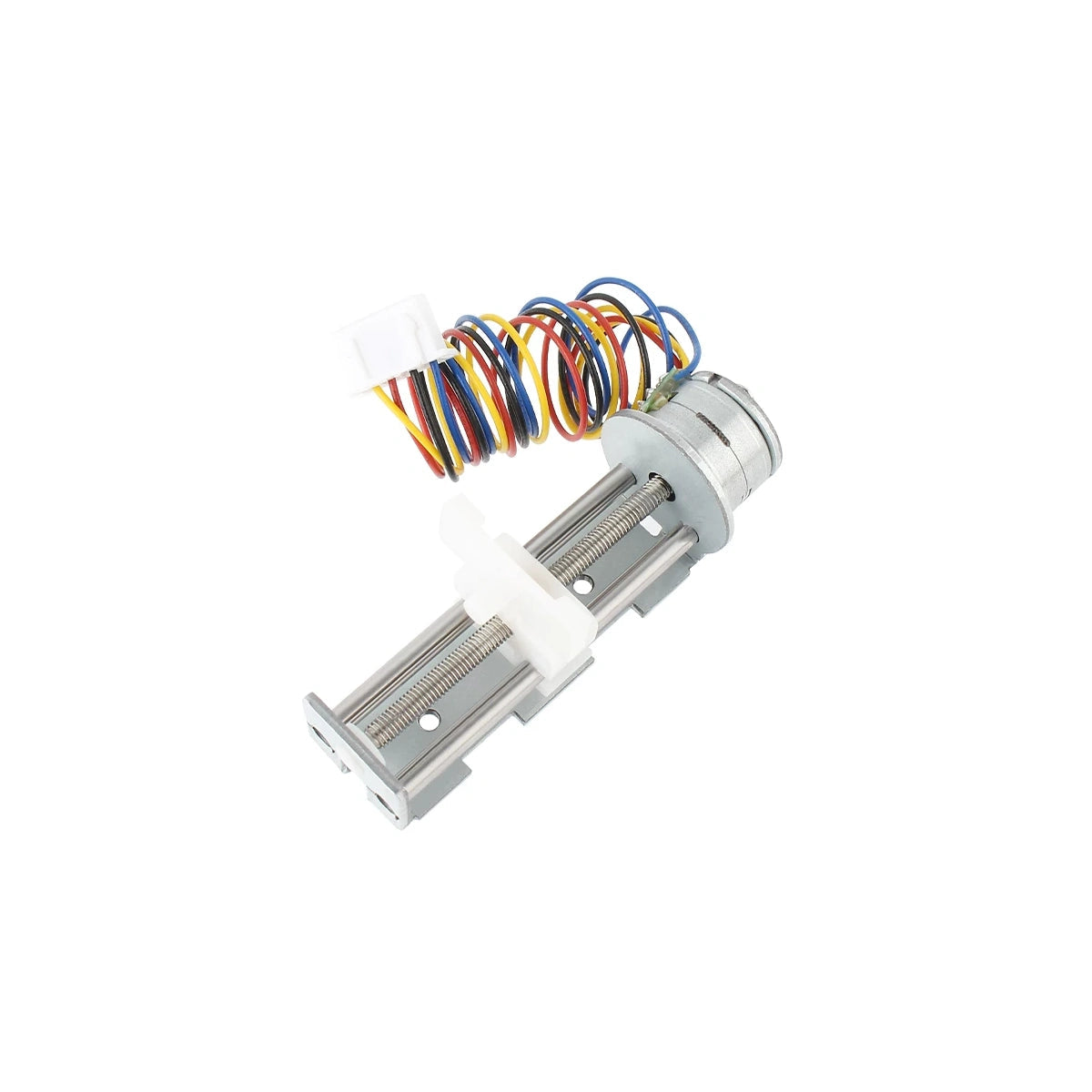

| محرك SM1530 - سفر 30 مم | SM1530 | 30 مم | لا شيء |

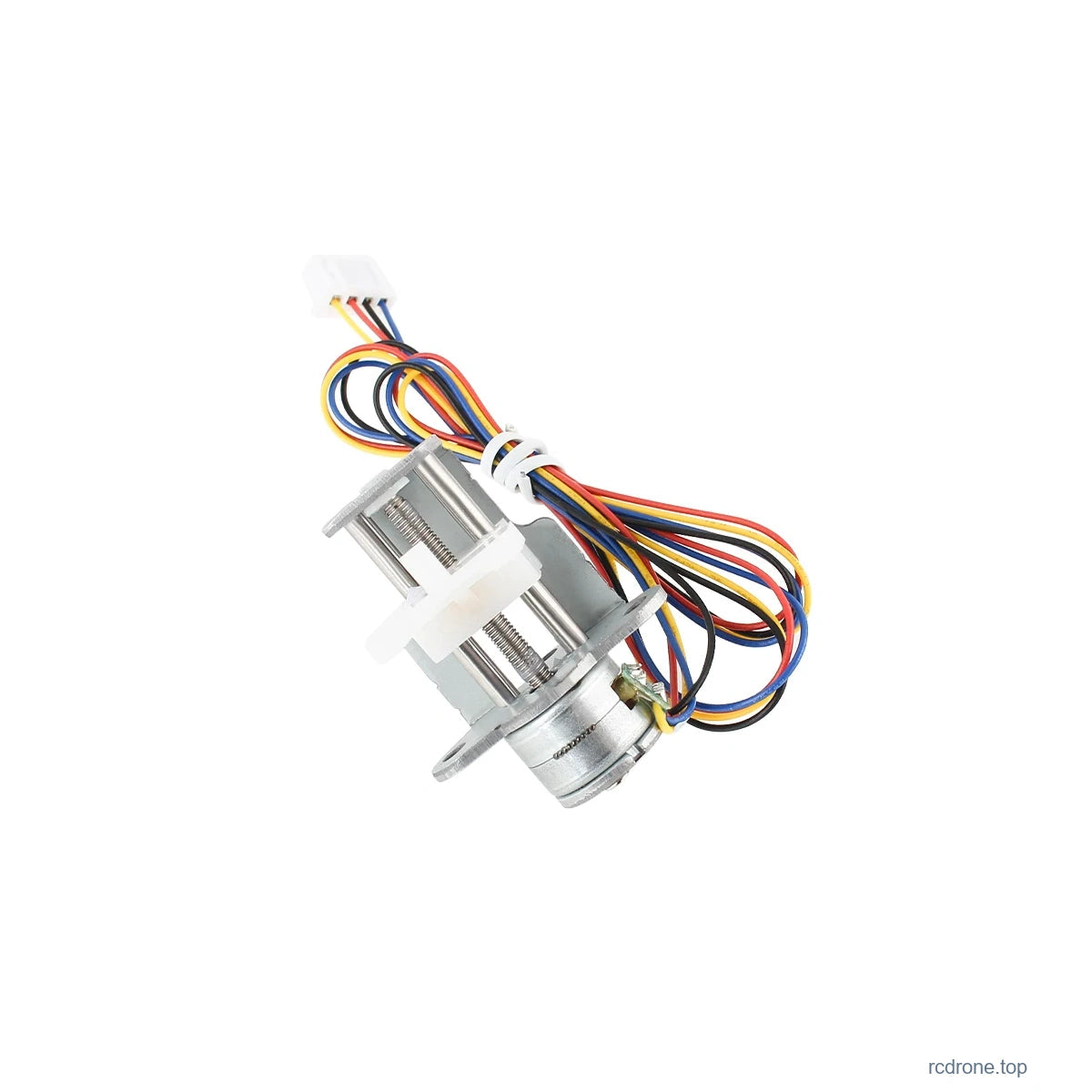

| محرك SM1519 - سفر 19 مم | SM1519 | 19 مم | لا شيء |
| SM1530 + السائق القياسي | SM1530 | 30 مم | زر ضغط قياسي |
| SM1530 + سائق PLC | SM1530 | 30 مم | زر ضغط تحكم PLC |
التطبيقات
استخدم المشغل للشرائح أحادية المحور المدمجة، وآليات التوجيه أو التغذية الصغيرة، وتطوير الطباعة/النقش المصغر، وضبط الأدوات ضمن تصنيفات المحرك المختارة.يتطلب دمج المحاور آليات وتحكمات إضافية. هذه ليست شريحة XY كاملة ذات محورين، جهاز طبي أو أداة علاج معتمدة.
ما هو متضمن
محرك خطي خطوة واحد مختار مع سلك رباعي متصل وعربة. يتم تضمين لوحة السائق فقط في حزمتين من SM1530. لا يتم تضمين منصة المحور المتقاطع، وحدة تحكم خارجية، PLC، مصدر طاقة أو آلة كاملة.
التثبيت والتشغيل
تحقق من أبعاد التركيب، القطبية وأزواج الملف قبل تشغيل الطاقة. قدم مساحة كافية طوال السفر المختار. قم بالتشغيل بتحميل خفيف وزد الحمل تدريجياً؛ تجنب تأثير التوقف الميكانيكي، الأحمال الزائدة على العمود وإجبار المسمار أو العربة. تؤثر الجهد، السرعة، الحمل ودورة العمل على الحرارة. لا تضمن ترددات البدء/الاستجابة موثوقية الحركة عند كل حمل.
الأسئلة الشائعة
هل هذه شريحة XY كاملة؟
لا.كل اختيار يحتوي على مشغل خطي أحادي المحور واحد؛ لا يتضمن مرحلة عمودية ثانية.
ما الذي يميز خيار 1519؟
إنه إصدار منفصل يعمل بالمحرك فقط مع سفر 19 مم، مقارنةً بسفر 30 مم لـ SM1530. جدول معلمات 1530 ليس مواصفة لـ 1519.
هل يتضمن خيار المحرك فقط سائقًا؟
لا. اختر حزمة سائق SM1530 المسماة لتضمين اللوحة القياسية أو لوحة التحكم PLC.
