محرك خطوة ثنائي الطور CHIHAI مع شاشة وخيارات PLC

CHIHAI MOTOR

$28.92 USD

أُوكَازيُون نفذ

الضرائب متضمنة. شحن يتم احتساب المبلغ عند إتمام عملية الشراء.

تكوين PLC التحكم - لوحة مفتوحة PLC التحكم - مغلق معيار - لوحة مفتوحة معيار - مغلق

كمية

عرض التفاصيل الكاملة

نظرة عامة

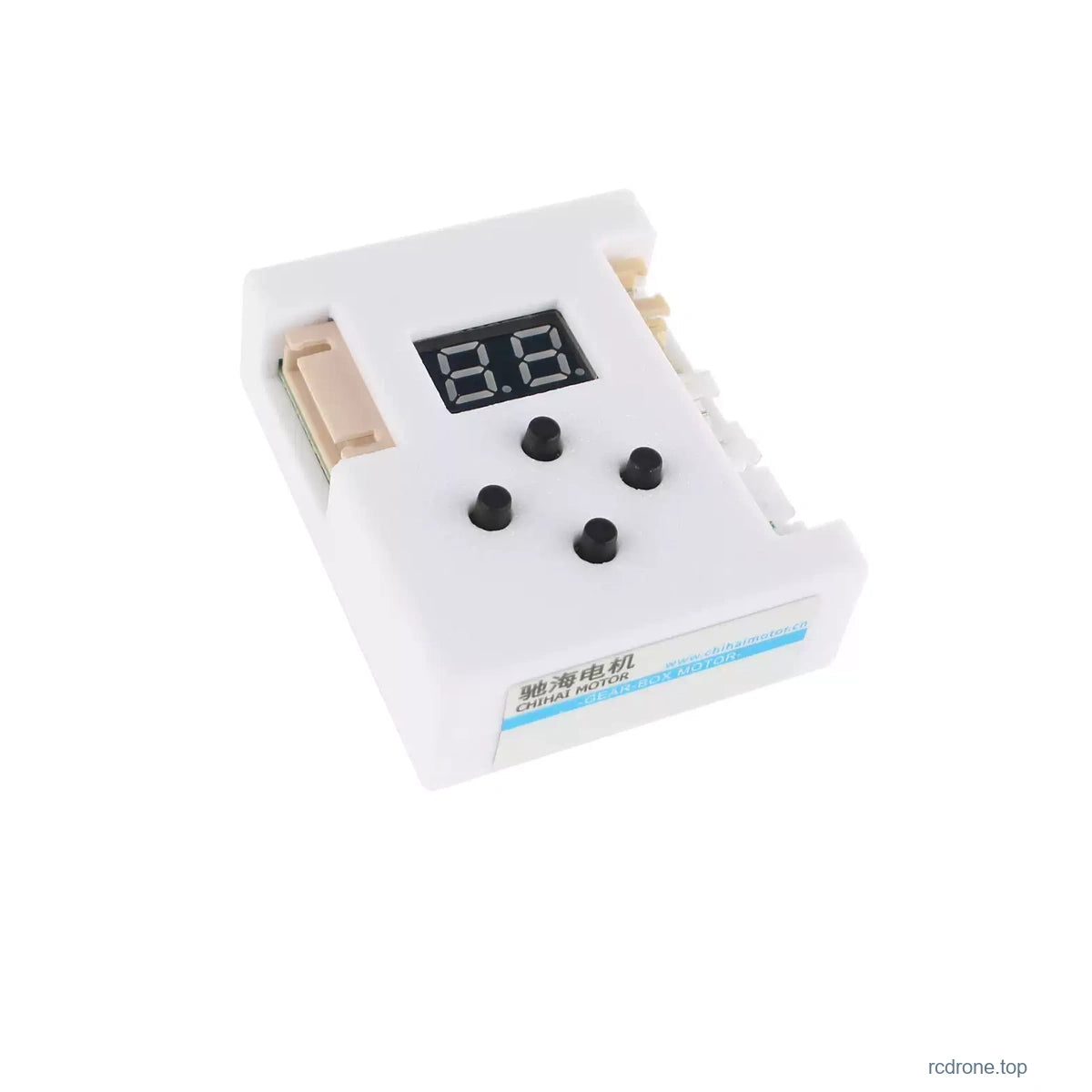

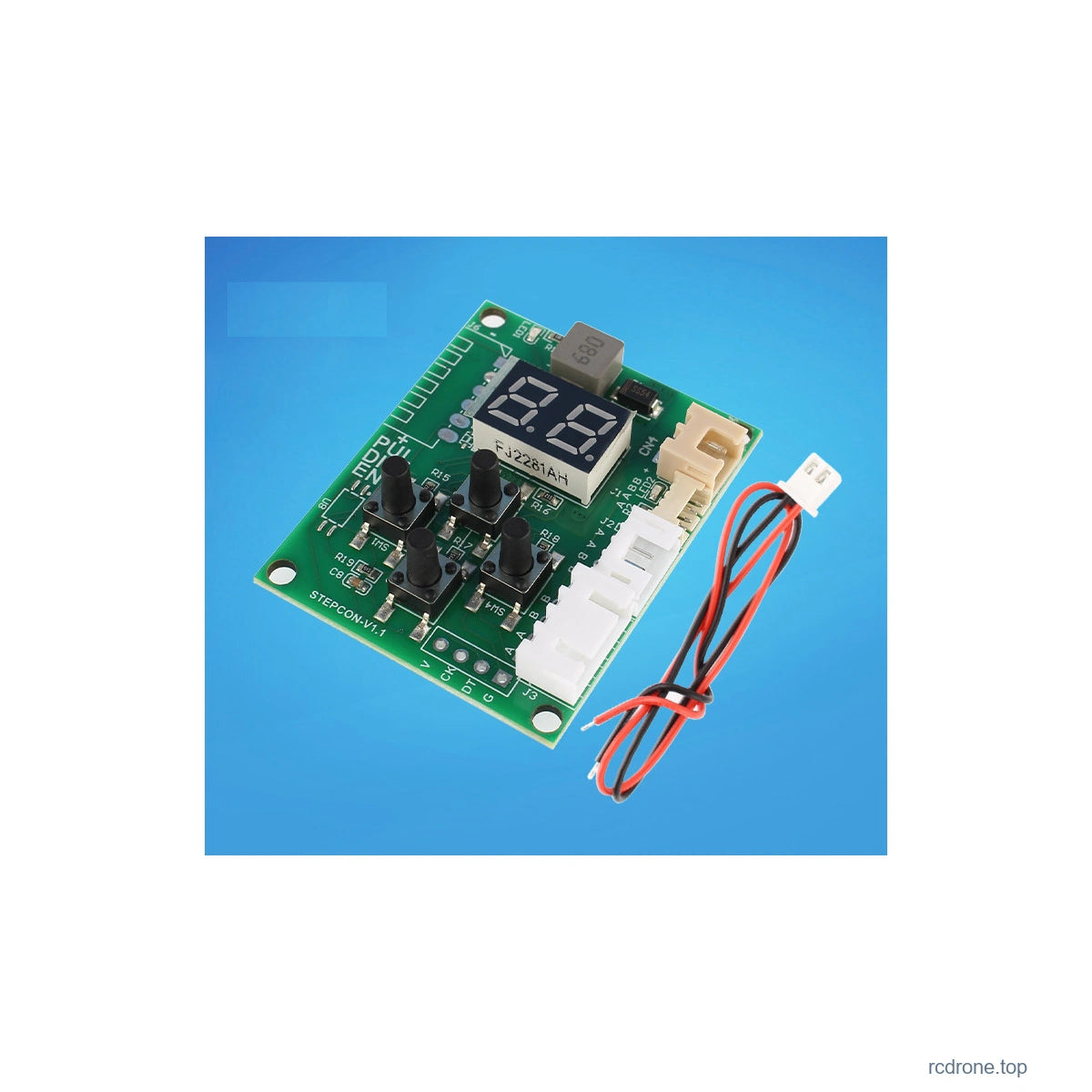

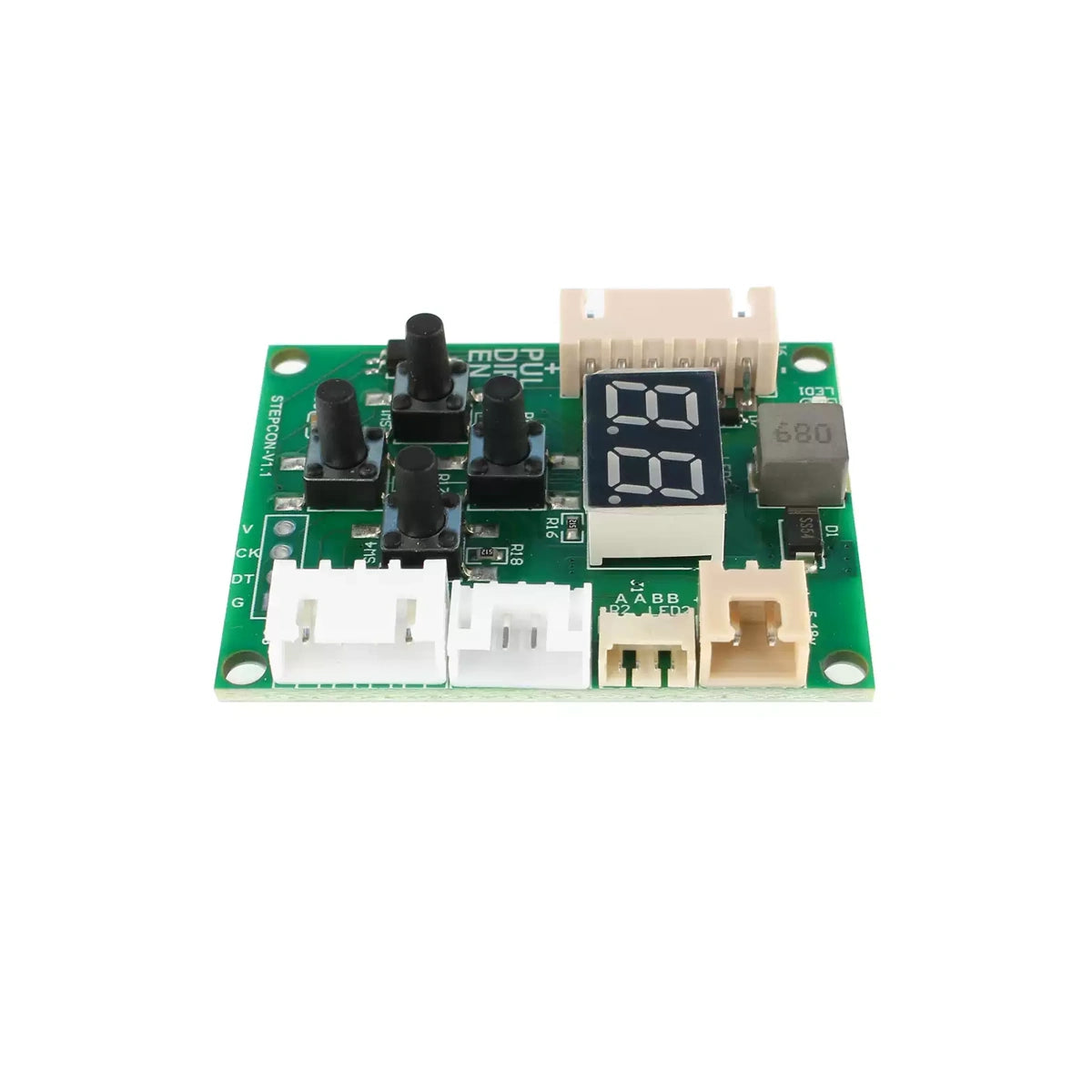

تحكم محرك CHIHAI ذو الزر الضاغط بمحرك خطوة في محرك ذو طورين وأربعة أسلاك من خلال شاشة عرض مكونة من رقمين وأربعة أزرار مدمجة. اختر إصدارًا قياسيًا أو إصدار تحكم PLC، مع لوحة مفتوحة أو غلاف واقي. جميع التكوينات الأربعة تقدم عملية تلقائية ذهابًا وإيابًا كما هو مذكور في اختياراتها.

الميزات

أزرار محلية للسرعة والاتجاه لاختبار المحرك وتشغيله بسهولة.
عملية تلقائية ذهابًا وإيابًا مع عدد خطوات يتم تذكره إلكترونيًا.
وقت توقف قابل للتعديل وذاكرة اختيارية لمعلمات إيقاف التشغيل.
تضيف إصدارات PLC إشارات تحكم خارجية PUL و DIR و EN.

المواصفات

العنصر	المواصفة
توافق المحرك	محرك خطوة 4 أسلاك 2-phase؛ تطابق المحرك وسرعة التشغيل
مدخل طاقة اللوحة	DC5.0-12.0V؛ تحقق من القطبية والمحرك المحدد

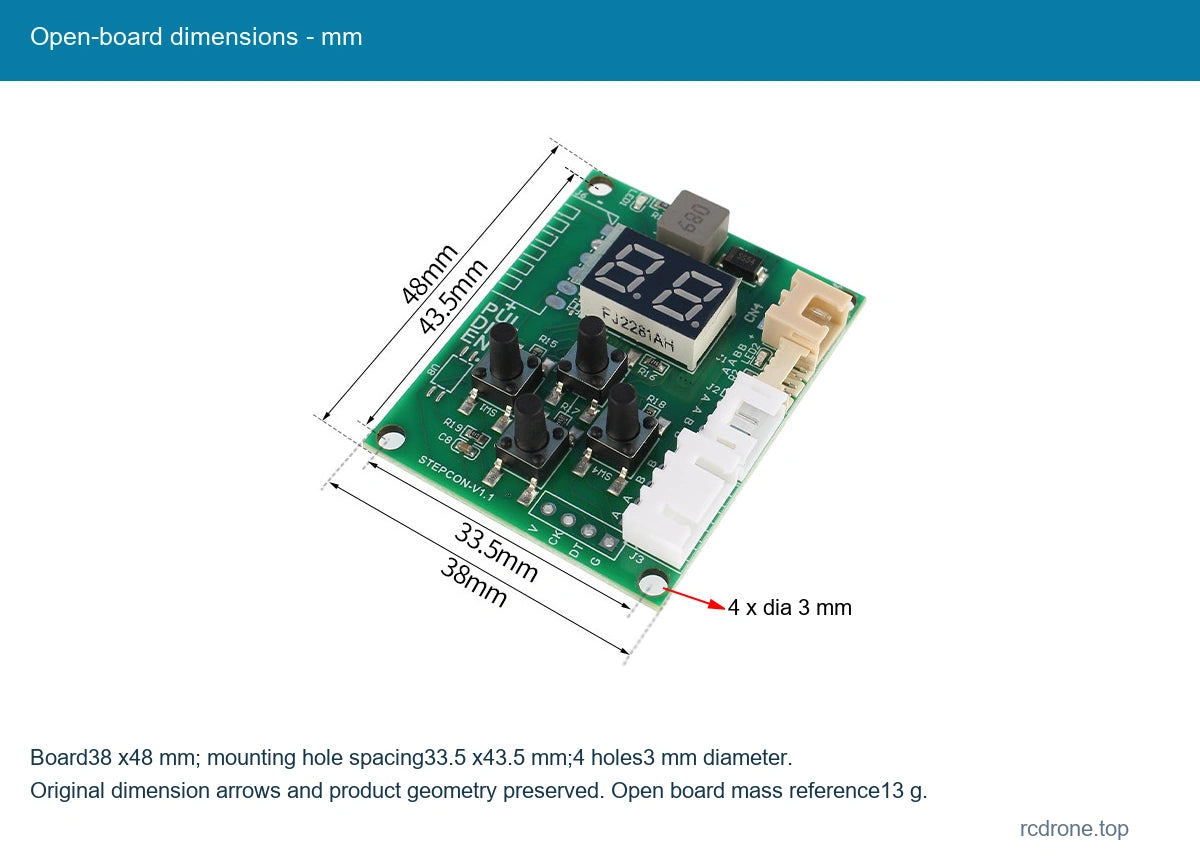

مخطط اللوحة المفتوحة	38 x48 مم؛ مراجع التركيب 33.5 x43.5 مم؛ أربعة ثقوب بقطر 3 مم

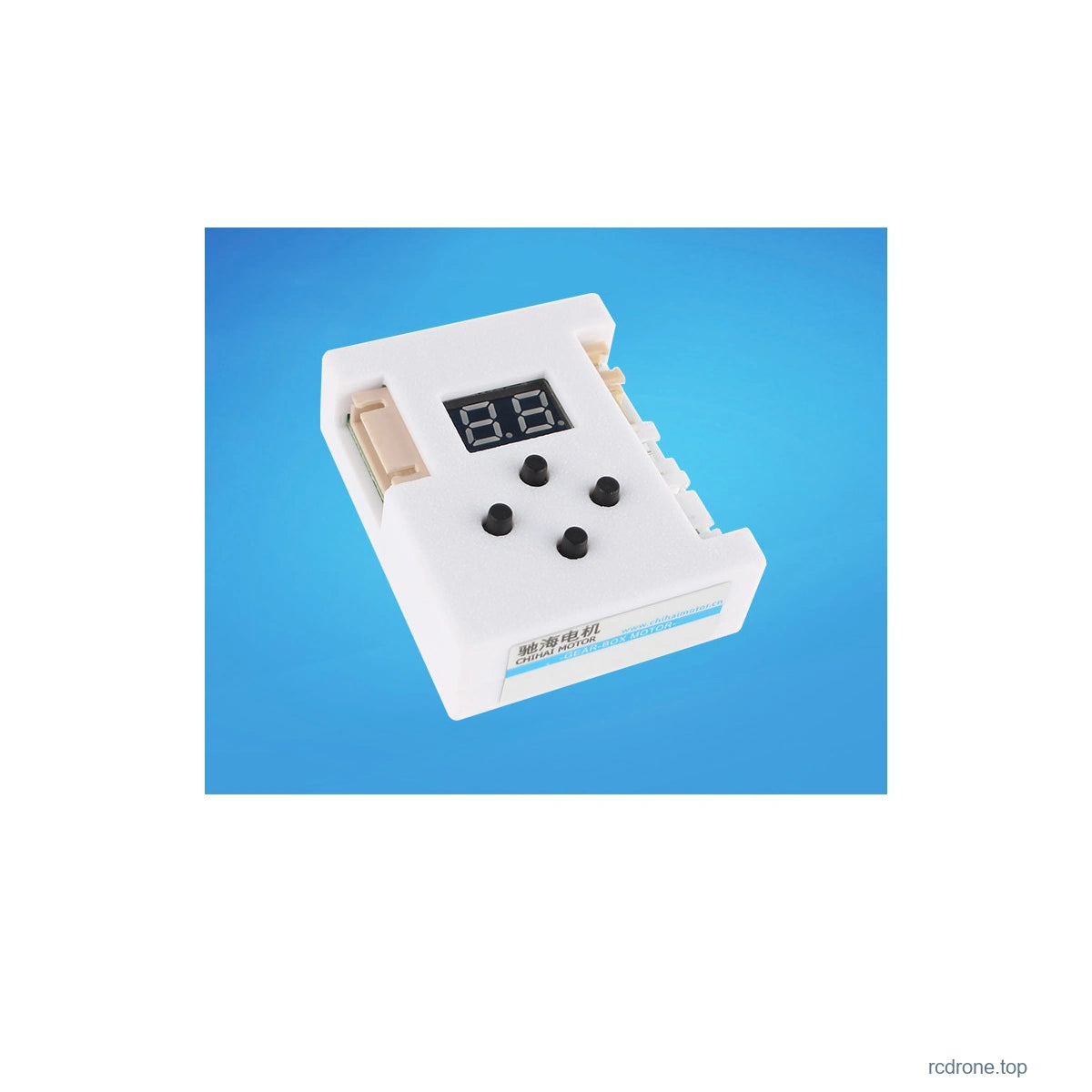

الأبعاد المغلقة	42 × 52 × 16 مم
مراجع الكتلة	لوحة مفتوحة 13 ج؛ مغلقة 27 ج، باستثناء الأسلاك/التغليف الخارجي
عرض	عرض رقمي مكون من رقمين، مرجع سرعة-موضع 0-29
عرض التردد	إعداد مرجع PPS / Hz فقط؛ ليس ترددًا مقاسًا بدقة
التحكمات	سرعة +، سرعة -، الاتجاه A، الاتجاه B
الأوضاع	التشغيل اليدوي والتكرار التلقائي
خيار PLC	واجهة PUL/DIR/EN إضافية بستة دبابيس XH2.54 في نماذج PLC فقط
مخرجات المحرك	1.25 مم بأربعة دبابيس، PH2.0 بأربعة دبابيس و XH2.54 خيارات اتصال بأربعة دبابيس كما هو موضح
جهد إشارة PLC	نطاق إشارة DC5-36V؛ منفصل عن إمداد اللوحة 5-12V
تردد PUL	0Hz-2kHz إدخال؛ التحكم في السرعة الخارجية المستمر على إصدار PLC

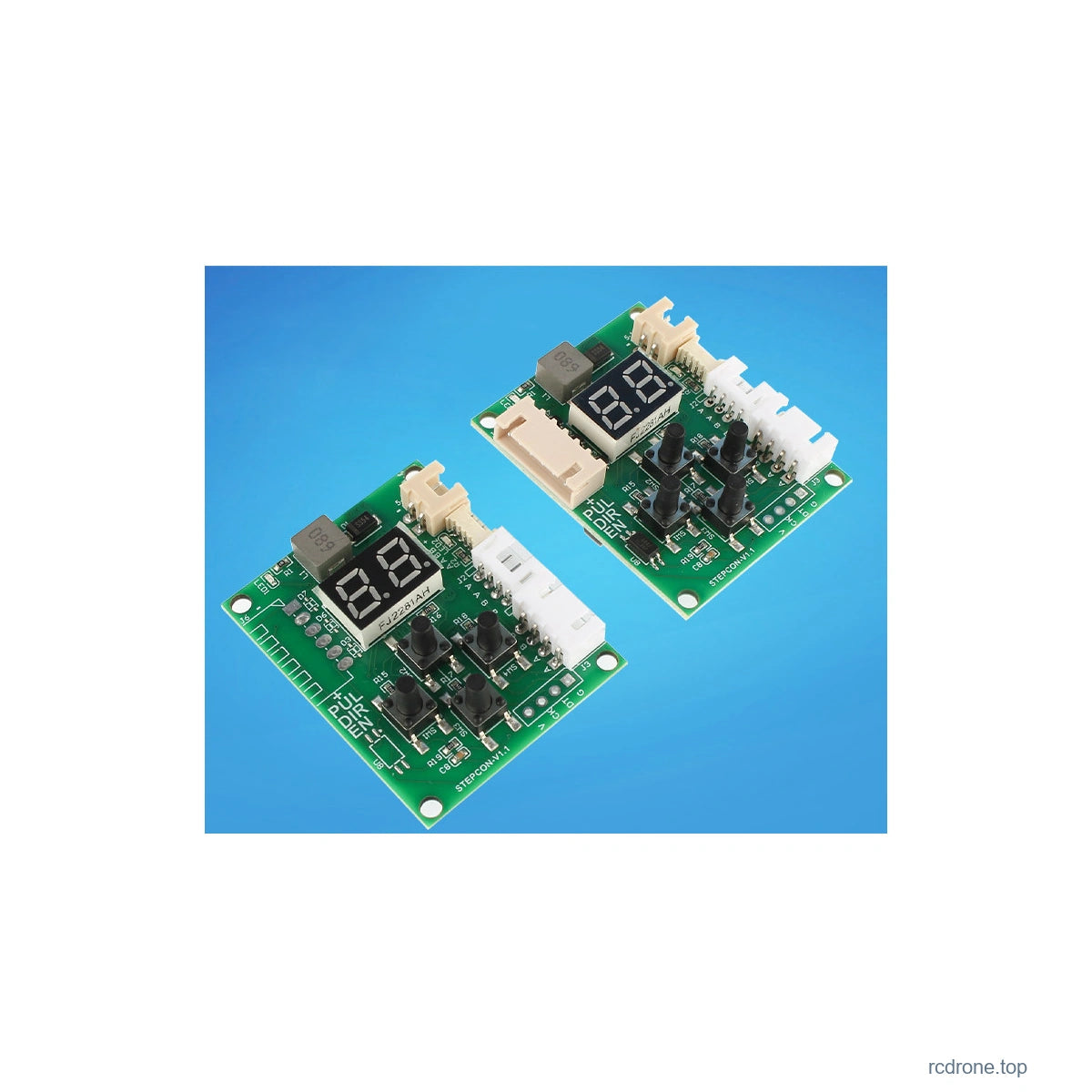

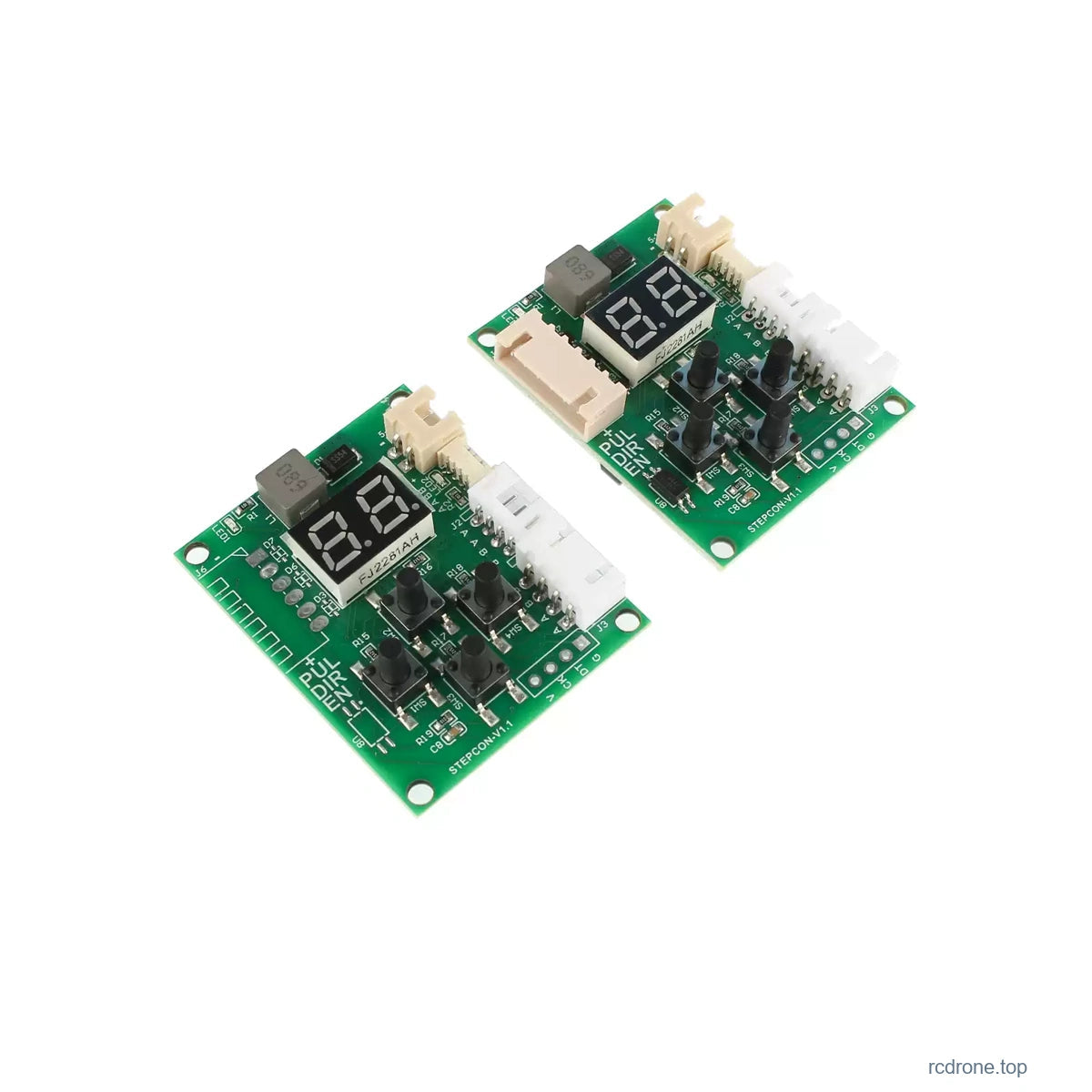

دليل التكوين

اختيار	إدخال PLC	هيكل
تحكم PLC - لوحة مفتوحة	PUL/DIR/EN ستة دبابيس	لوحة مفتوحة

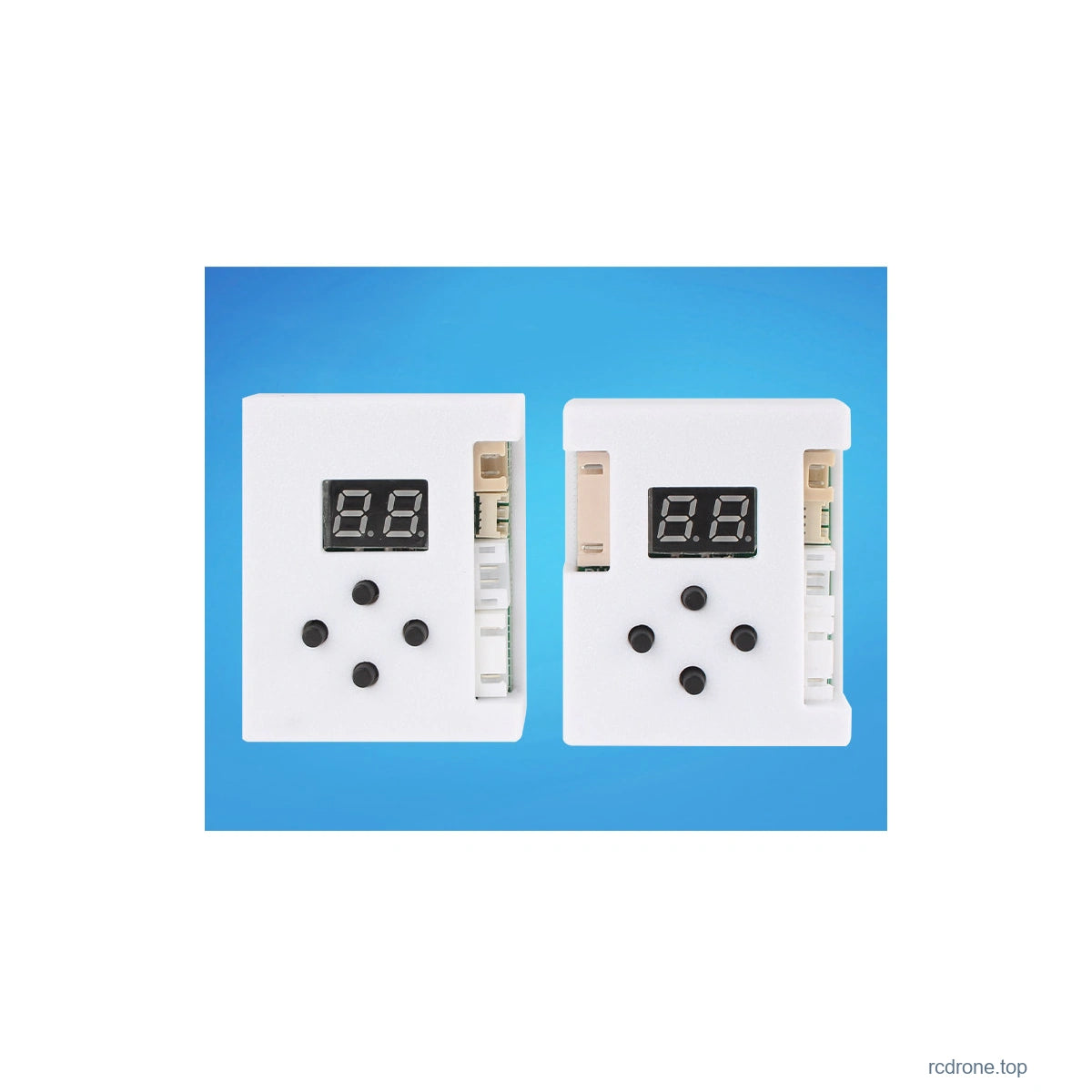

تحكم PLC - مغلقة	PUL/DIR/EN ستة دبابيس	مغلقة

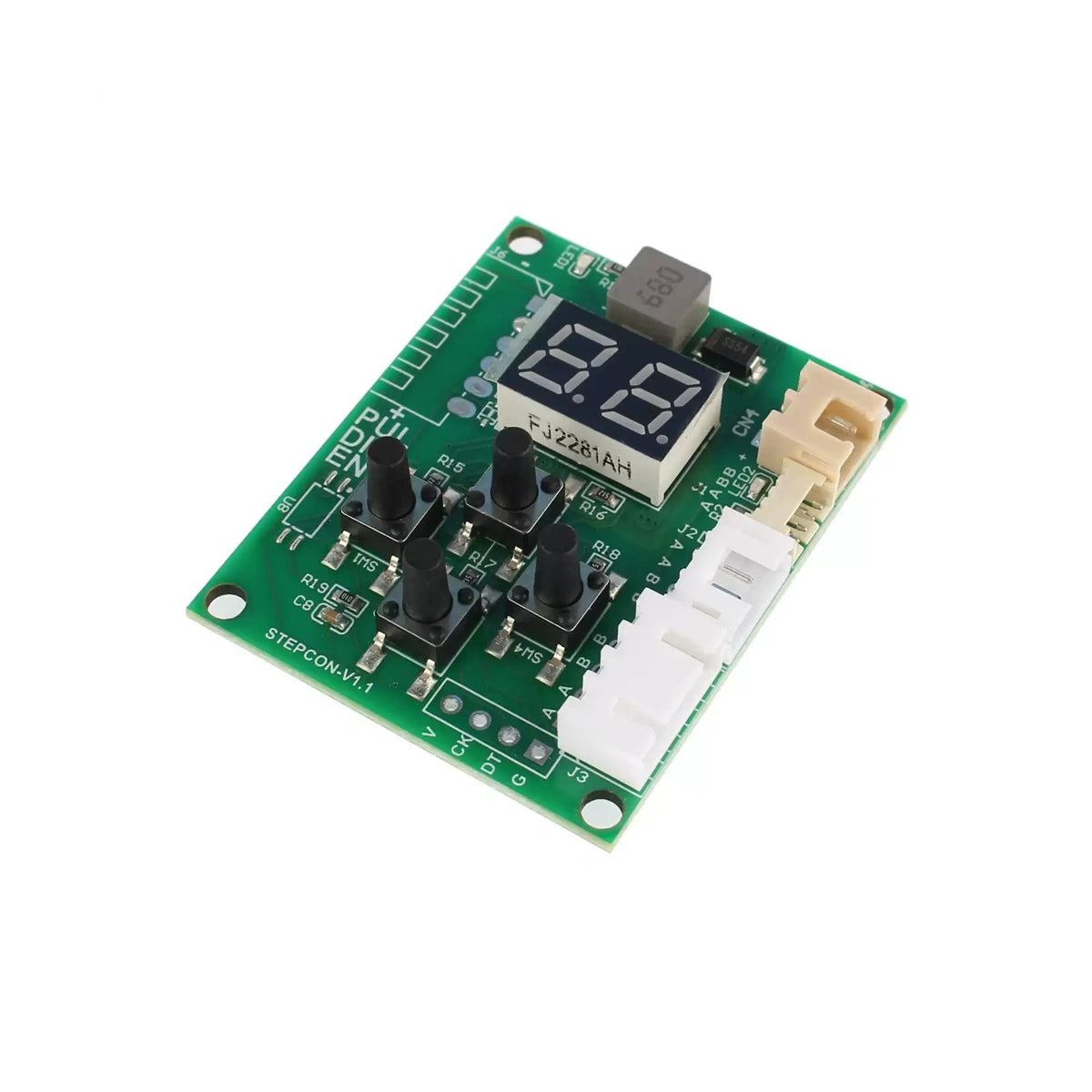

معيار - لوحة مفتوحة	لا يوجد منفذ تحكم PLC مضمون	لوحة مفتوحة
معيار - مغلقة	لا يوجد منفذ تحكم PLC مضمون	مغلقة

يمكن أن تظهر رسومات PCB علامة أوسع 5-18V؛ تبقى مواصفات تشغيل المنتج هنا 5-12V.تعمل المحركات المختلفة بسرعات مختلفة، وليس كل إعداد سيعمل مع كل محرك. تحقق من تيار المرحلة للمحرك والتوافق قبل الاستخدام؛ لا يُفترض وجود تصنيف تيار غير موثق أو إعداد ميكروستيب.

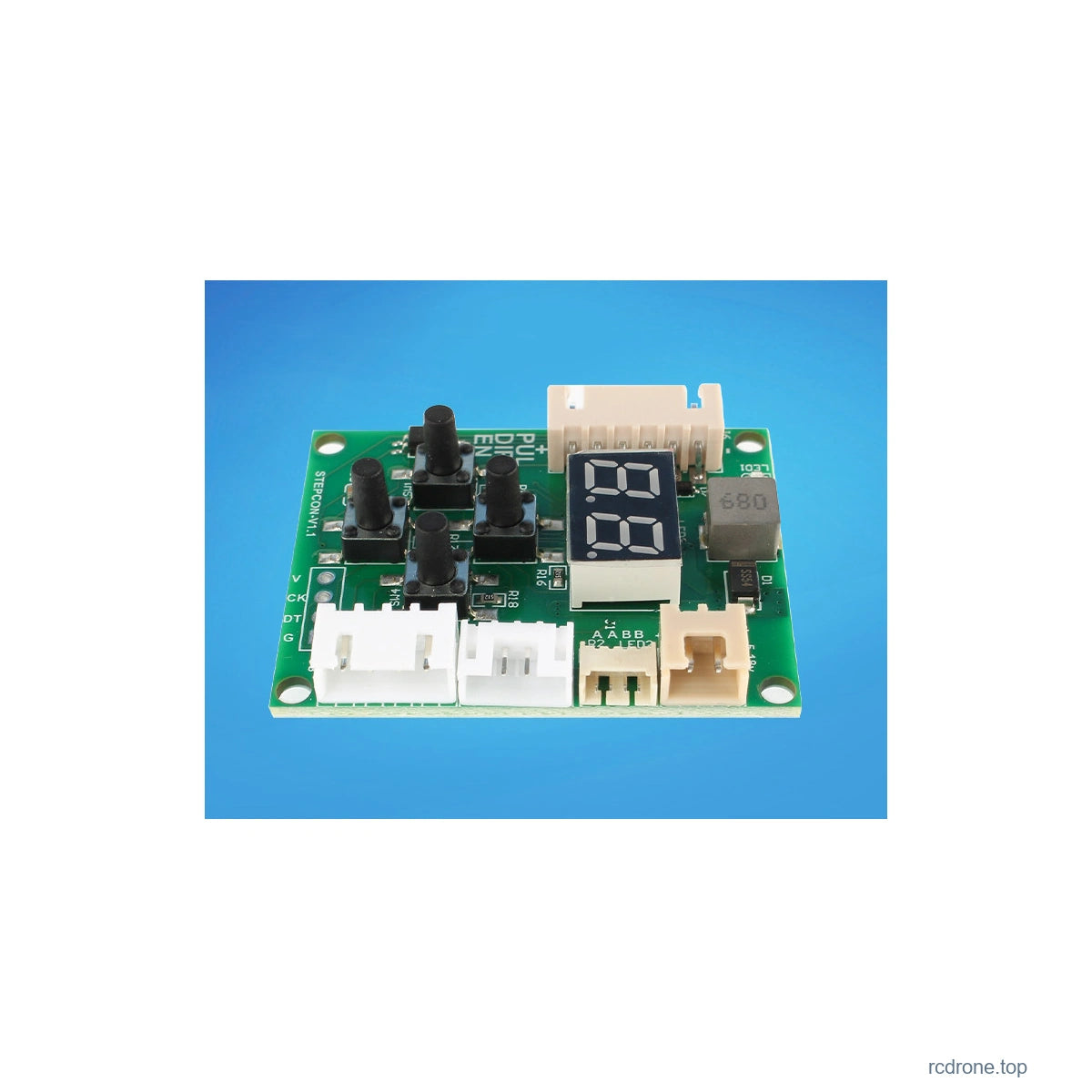

التوصيل والتحكم الخارجي

الاتصال	التعليمات / الوظيفة	الشروط
الطاقة	DC- / DC+	استخدم 5-12 فولت DC مع القطبية الصحيحة
تحكم PLC	PUL- / PUL+; DIR- / DIR+; EN- / EN+	XH2.54-6PIN، إصدارات PLC فقط
PUL	مدخل تردد السرعة	0Hz-2kHz؛ إشارة DC5-36V
DIR	مدخل الاتجاه	يتحكم في الأمام/الخلف؛ إشارة DC5-36V
EN	مدخل التمكين	PUL و DIR تعمل فقط عندما يكون التمكين صالحًا؛ إشارة DC5-36V
منافذ المحرك	A / A، B / B أزواج الملف	استخدم 1.25mm 4PIN، PH2.0-4PIN أو XH2.54-4PIN المطابقة؛ لا تستنتج ترتيب الأسلاك من اللون

نطاق 5-36V ينطبق على مدخلات إشارة PLC، وليس على طاقة اللوحة. قم بتوصيل لفات المحرك بشكل صحيح واستخدم المنفذ المطابق؛ خيارات الاتصال لا تعني وجود ثلاثة قنوات مستقلة للمحرك.

عملية يدوية

زر	عملية
سرعة+	زيادة السرعة أثناء التشغيل. اضغط مع سرعة- للدخول في وضع التبادلي.
سرعة-	تقليل السرعة أثناء التشغيل. اضغط مع سرعة+ للدخول في وضع التبادلي.
الاتجاه A	ابدأ في الاتجاه A أثناء التوقف؛ تغيير إلى A أثناء التشغيل؛ تعيين الحدود الحالية للجانب A في وضع التبادلي.
الاتجاه B	ابدأ في الاتجاه B أثناء التوقف؛ تغيير إلى B أثناء التشغيل؛ تعيين الحدود الحالية للجانب B في وضع التبادلي.
تبديل الاتجاه	ضغط زر الاتجاه يحدد اتجاهه؛ الضغط مرة أخرى يوقف كما هو موضح في مرجع التشغيل.

الت reciprocation التلقائي

قم بتشغيل الطاقة، ثم اضغط على Speed+ و Speed- معًا للدخول في reciprocation التلقائي.
تستخدم الحركة الأولية شوطًا كبيرًا افتراضيًا يبلغ حوالي 65,500 خطوة. ابق بعيدًا عن نقاط التوقف الميكانيكية وقدم ما يكفي من السفر أثناء الإعداد.
قبل الحدود الفيزيائية الأولى، اضغط على زر الاتجاه لتسجيل عدد الخطوات من البداية إلى الموضع الحالي.
ثم يقوم المتحكم بالتكرار ذهابًا وإيابًا باستخدام عدد الخطوات المتذكر كالشوط في اتجاه واحد.
قم بضبط السرعة أثناء reciprocation حسب الحاجة.
لتغيير الشوط، اضغط على زر الاتجاه مرة أخرى أثناء التحرك نحو جانب واحد؛ تصبح المسافة المخزنة في اتجاه واحد هي المسافة الحالية من البداية.

يمكن أن تؤدي الضغوط المتكررة على الاتجاه إلى تقصير الشوط المتذكر.ذاكرة عدد الخطوات ليست مستشعر موضع خارجي أو وظيفة مفتاح حد موثوقة.

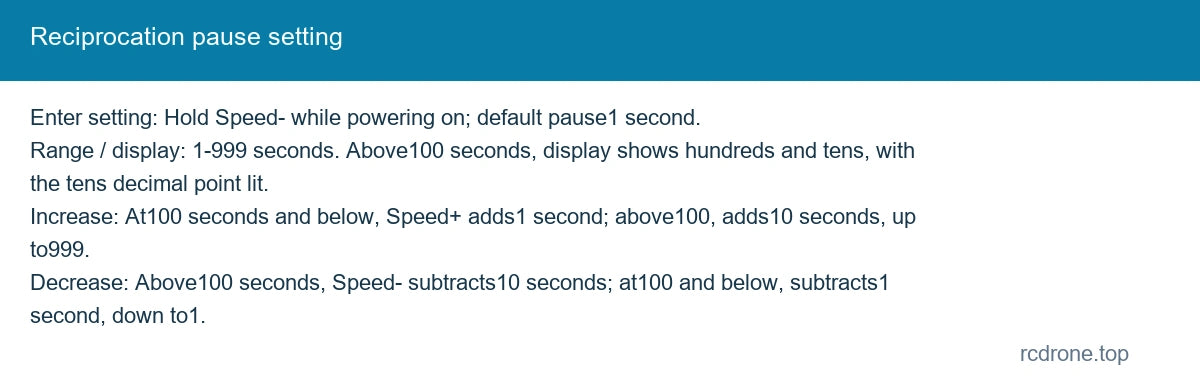

وقت التوقف والذاكرة

إعداد التوقف	تعليمات
أدخل الإعداد	احتفظ بالسرعة - أثناء التشغيل؛ التوقف الافتراضي 1 ثانية.
النطاق / العرض	1-999 ثانية. فوق 100 ثانية، يظهر العرض المئات والعشرات، مع إضاءة نقطة العشر.
زيادة	عند 100 ثانية وأقل، Speed+ يضيف 1 ثانية؛ فوق 100، يضيف 10 ثوانٍ، حتى 999.
تقليل	فوق 100 ثانية، Speed- يطرح 10 ثوانٍ؛ عند 100 وأقل، يطرح 1 ثانية، حتى 1.

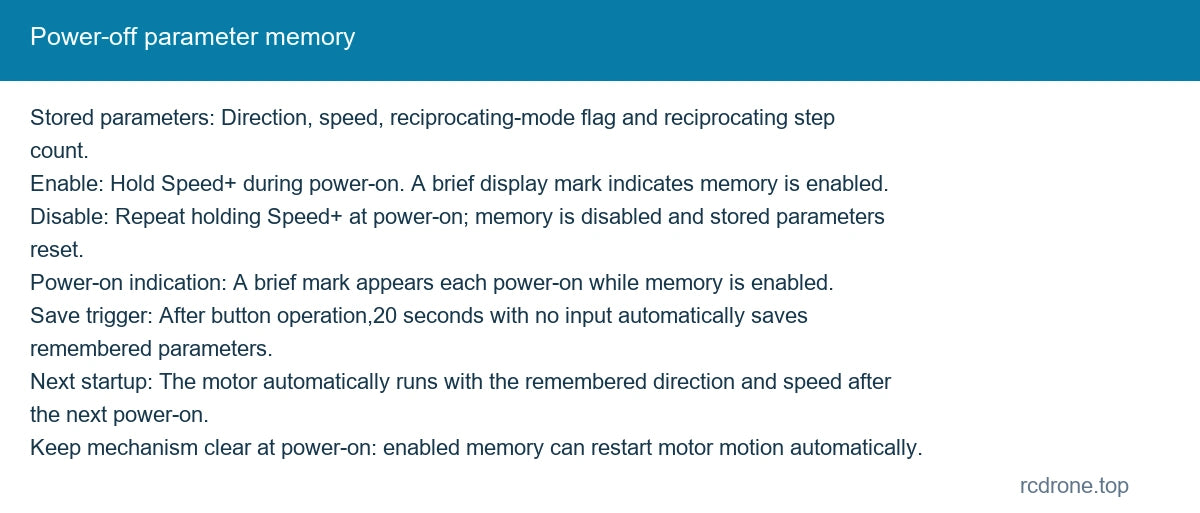

وظيفة الذاكرة	تعليمات
المعلمات المخزنة	الاتجاه، السرعة، علامة وضع التبادلي وعدد خطوات التبادلي.
تفعيل	احتفظ بـ Speed+ أثناء التشغيل. علامة عرض قصيرة تشير إلى أن الذاكرة مفعلة.
تعطيل	كرر الاحتفاظ بـ Speed+ عند التشغيل؛ الذاكرة معطلة والمعلمات المخزنة تعود إلى الوضع الافتراضي.
إشارة التشغيل	تظهر علامة قصيرة عند كل تشغيل بينما الذاكرة مفعلة.
زر الحفظ	بعد عملية الضغط على الزر، 20 ثانية بدون إدخال تحفظ تلقائيًا المعلمات المتذكّرة.
البدء التالي	يعمل المحرك تلقائيًا بالاتجاه والسرعة المتذكرين بعد تشغيل الطاقة التالية.

احتفظ بالآلية خالية قبل تشغيل الطاقة لأن تكوين الذاكرة المفعل يمكن أن يعيد تشغيل حركة المحرك تلقائيًا.

التطبيقات

استخدم وحدة التحكم لاختبارات محركات الخطوات الصغيرة، وضبط السرعة البسيط وآليات السفر المتكرر. اختر نموذج PLC عندما يجب أن يوفر جهاز التحكم الخارجي إشارات النبض، الاتجاه والتفعيل.

ما هو متضمن

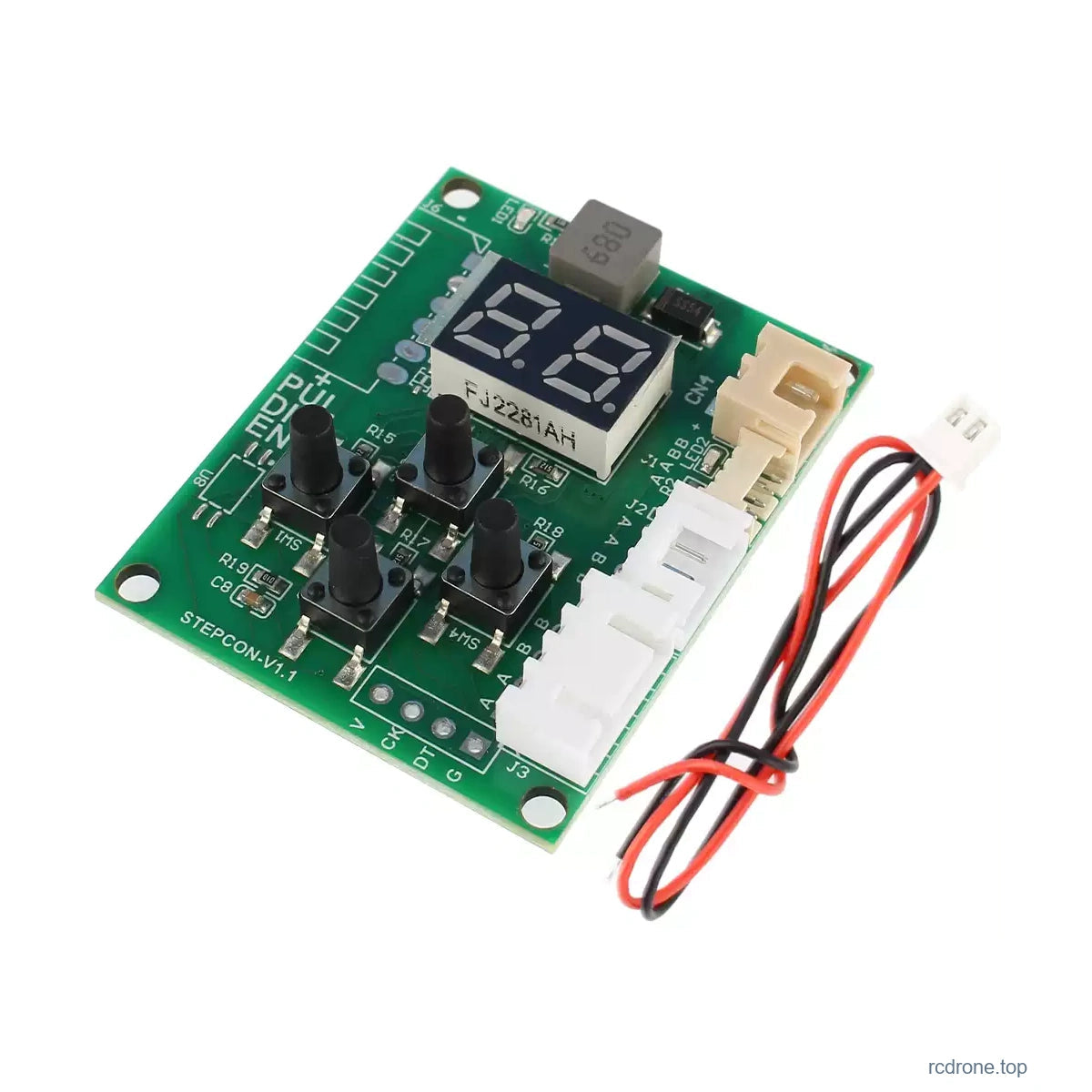

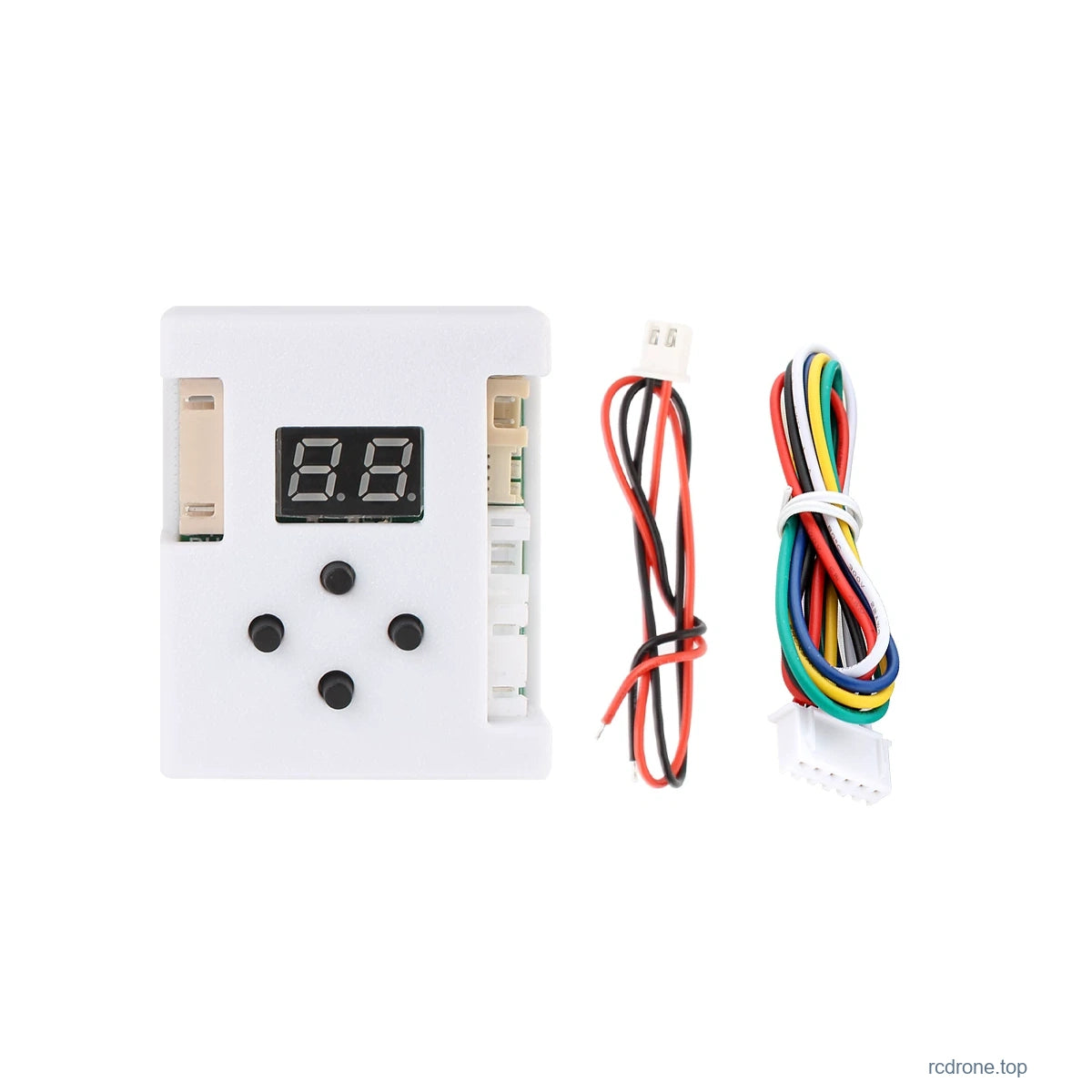

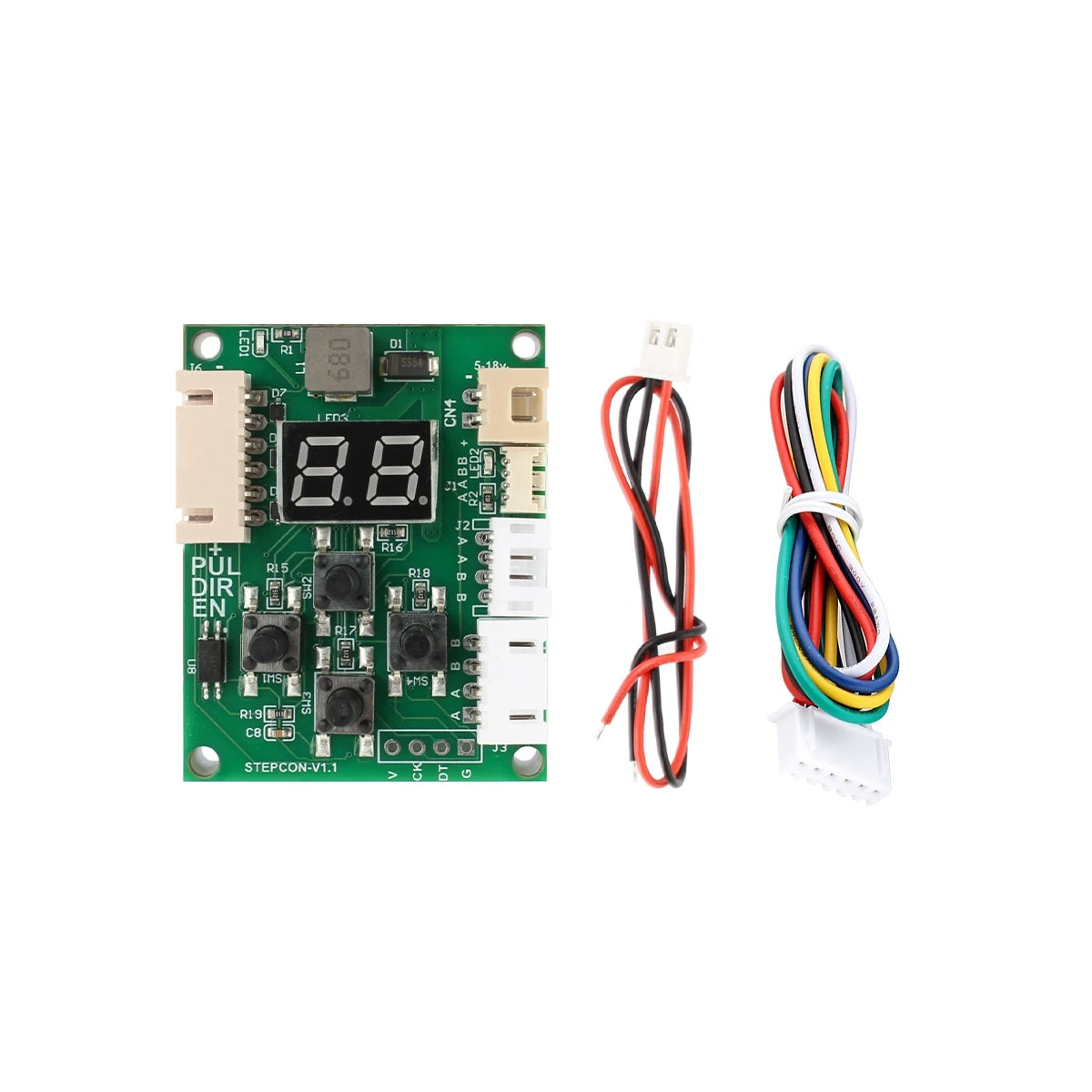

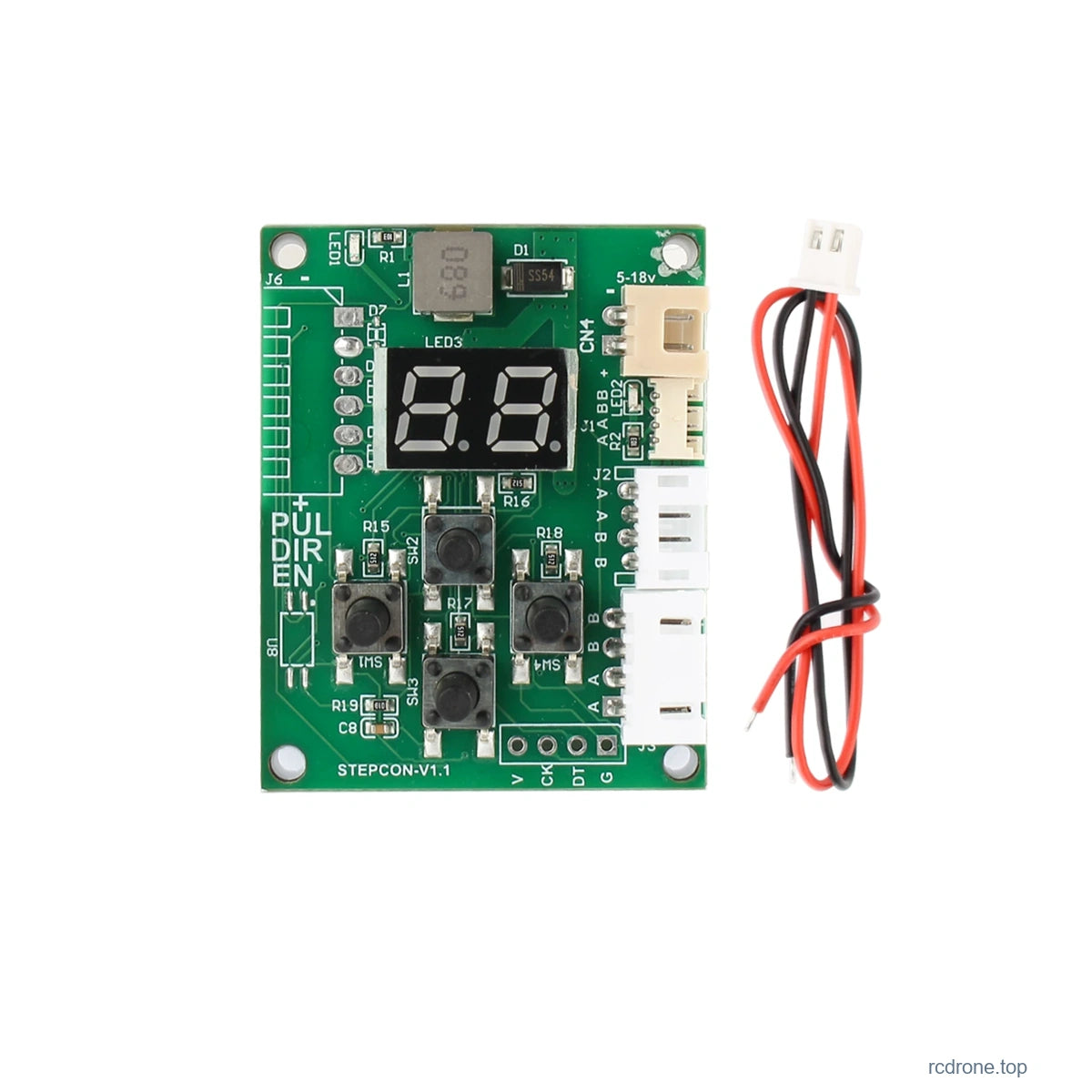

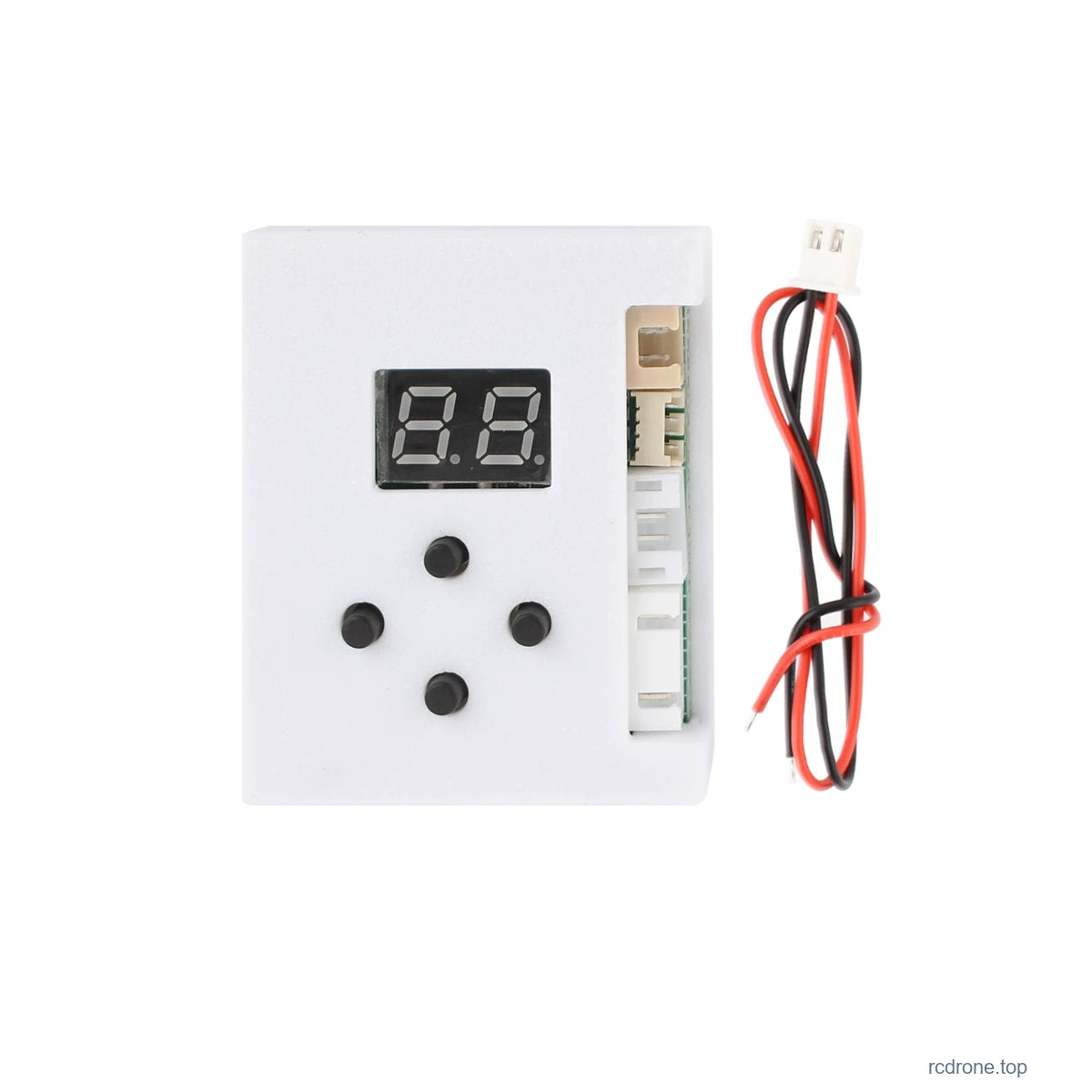

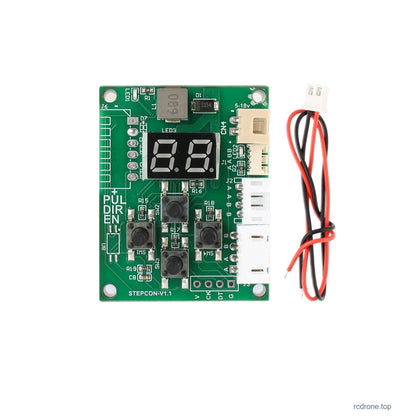

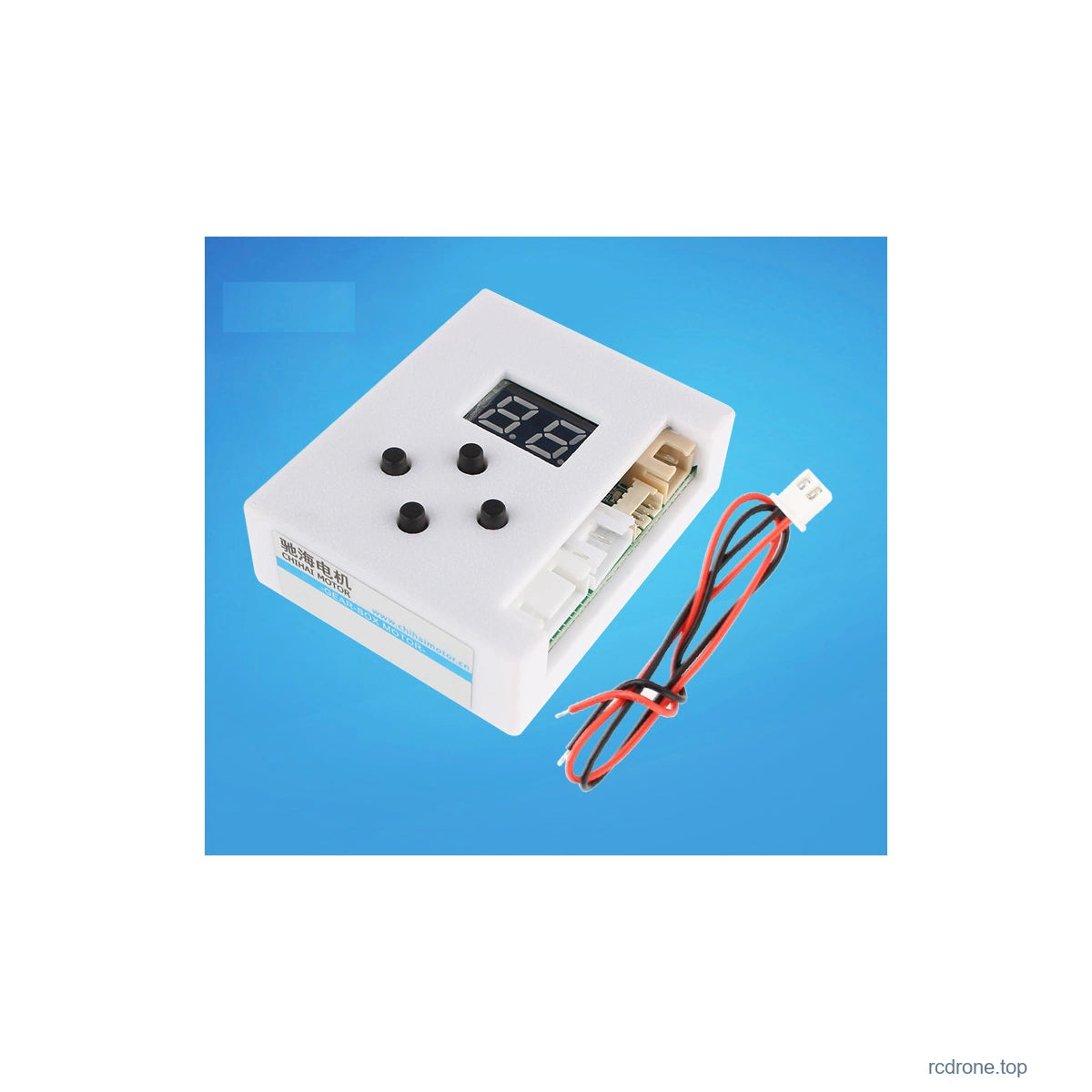

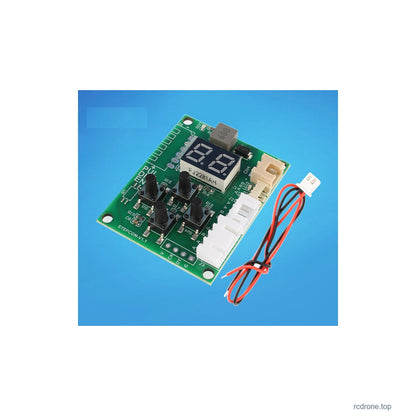

لوحة سائق واحدة مختارة، مع غلاف فقط عند الاختيار. تشمل صور حزمة PLC سلك إدخال الطاقة واحد وسلك اتصال تحكم PLC واحد؛ تُظهر الحزمة القياسية سلك إدخال الطاقة المطابق لها. المحرك، PLC، مزود طاقة المحرك والآلية الكاملة غير متضمنة.
