داروين إف بي في سين إيب 35 إطار إف بي في 3.5 بوصة ووب، قاعدة عجلات 151.5 مم، واقي مروحة مصبوب بالحقن
داروين إف بي في سين إيب 35 إطار إف بي في 3.5 بوصة ووب، قاعدة عجلات 151.5 مم، واقي مروحة مصبوب بالحقن
DarwinFPV
تعذر تحميل توفر الالتقاط
نظرة عامة

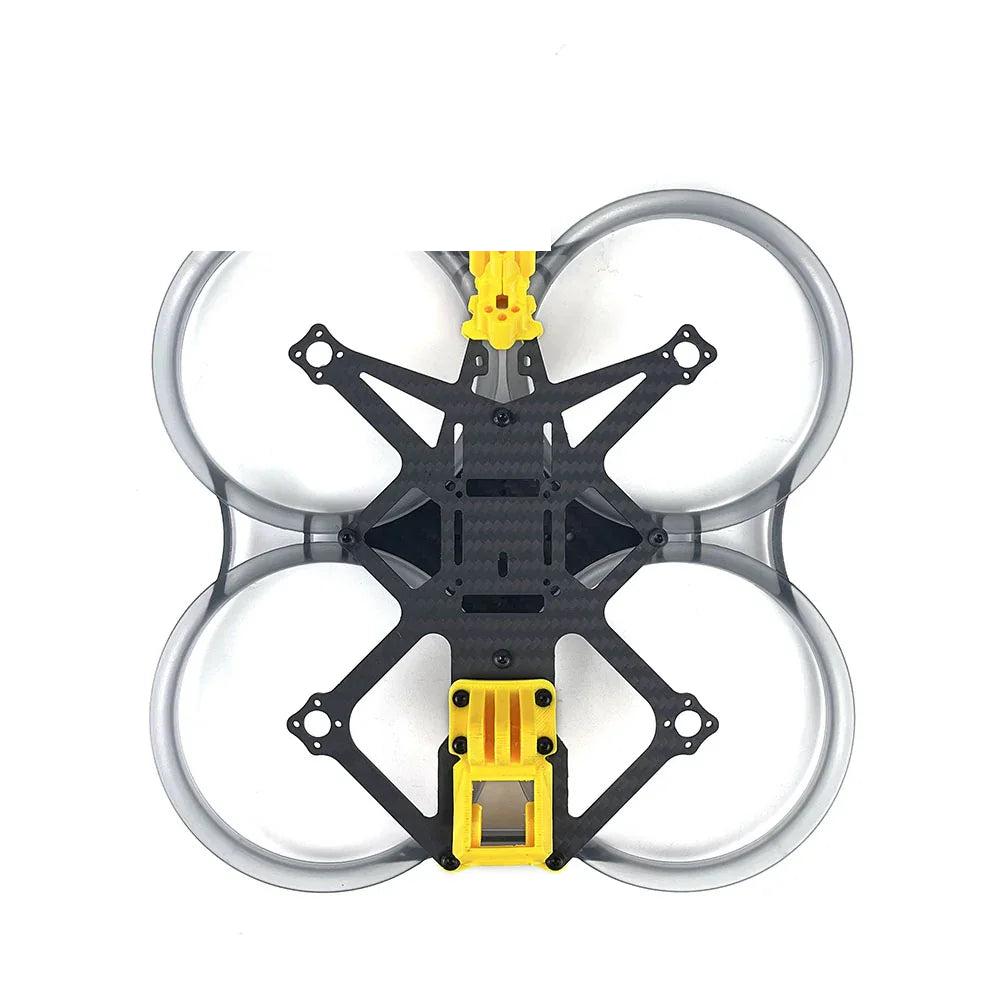

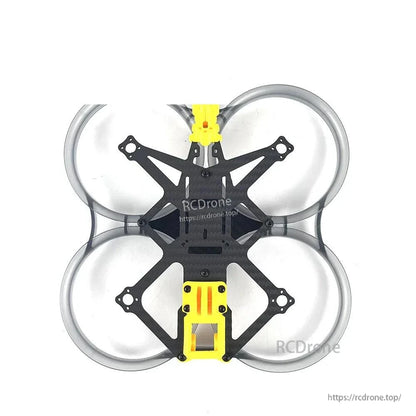

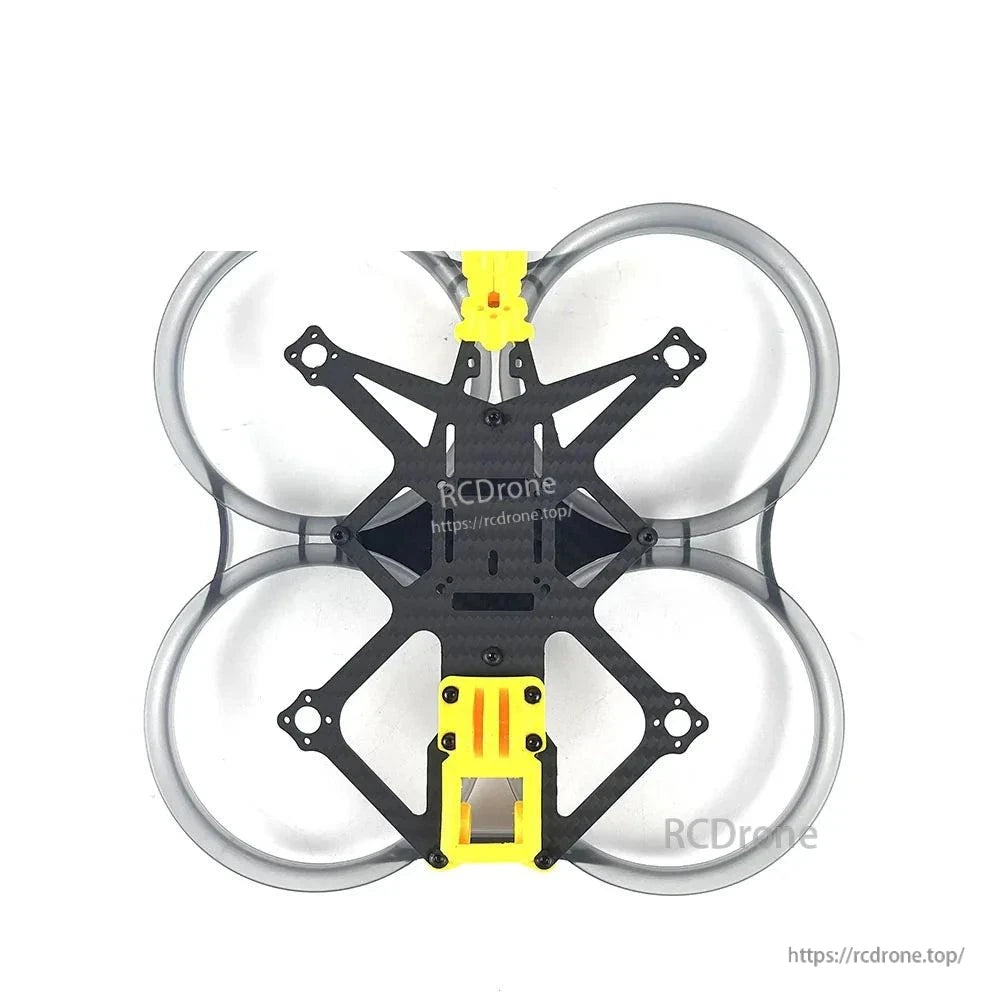

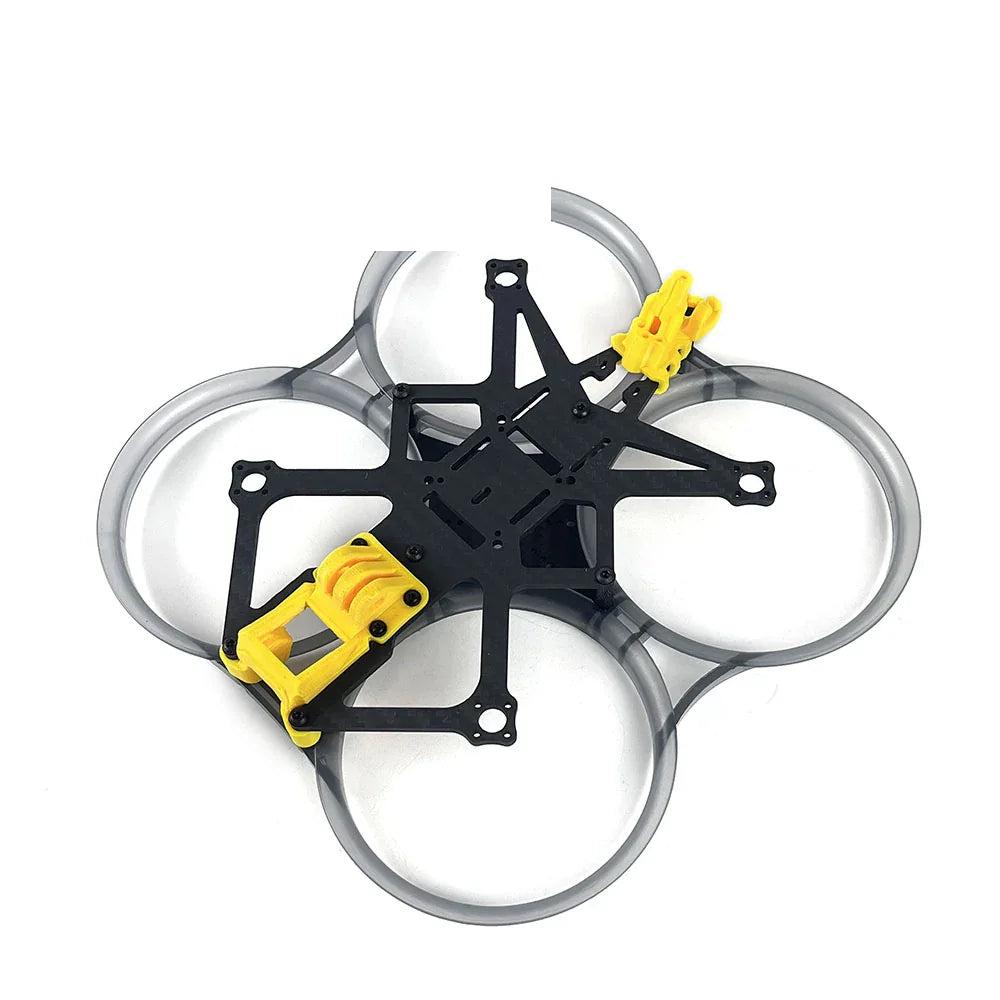

إطار DarwinFPV CineApe35 FPV هو إطار بحجم 3.5 بوصة على طراز whoop مصمم لدعم الحمولة السينمائية (بما في ذلك كاميرا GoPro كاملة الحجم)، والطيران الحر، والطيران بشكل عام بشكل أكثر أمانًا مع واقي مروحة كامل. يستخدم الإطار واقي مروحة مصبوب من قطعة واحدة لزيادة المتانة والحماية.
تم تصميم الإطار ليتوافق مع مجموعة واسعة من VTX ويُقال إنه مناسب لوحدة DJI O3 Air مع امتصاص للصدمات للمساعدة في تجنب عيوب الغالق المتدحرج. كما أنه يدعم موضع وحدة GPS المثبتة في المقدمة؛ ومع ذلك، فإن GPS المعروض يُستخدم فقط لتحديد الإصدارات وليس مدرجًا في الشحنة.
الميزات الرئيسية
- واقي مروحة مصبوب من قطعة واحدة عالي القوة لزيادة المتانة والحماية
- توافق تركيب VTX: 20 × 20 مم / 25.5 × 25.5 مم / 30.5 × 30.5 مم
- تم ملاحظة توافق وحدة DJI O3 Air، مع تأثير امتصاص الصدمات للمساعدة في تجنب تأثير الغالق المتدحرج
- موضع وحدة GPS المثبتة في الأمام للمساعدة في الحفاظ على المسافة من مصادر التداخل المحتملة (GPS غير مدرج)

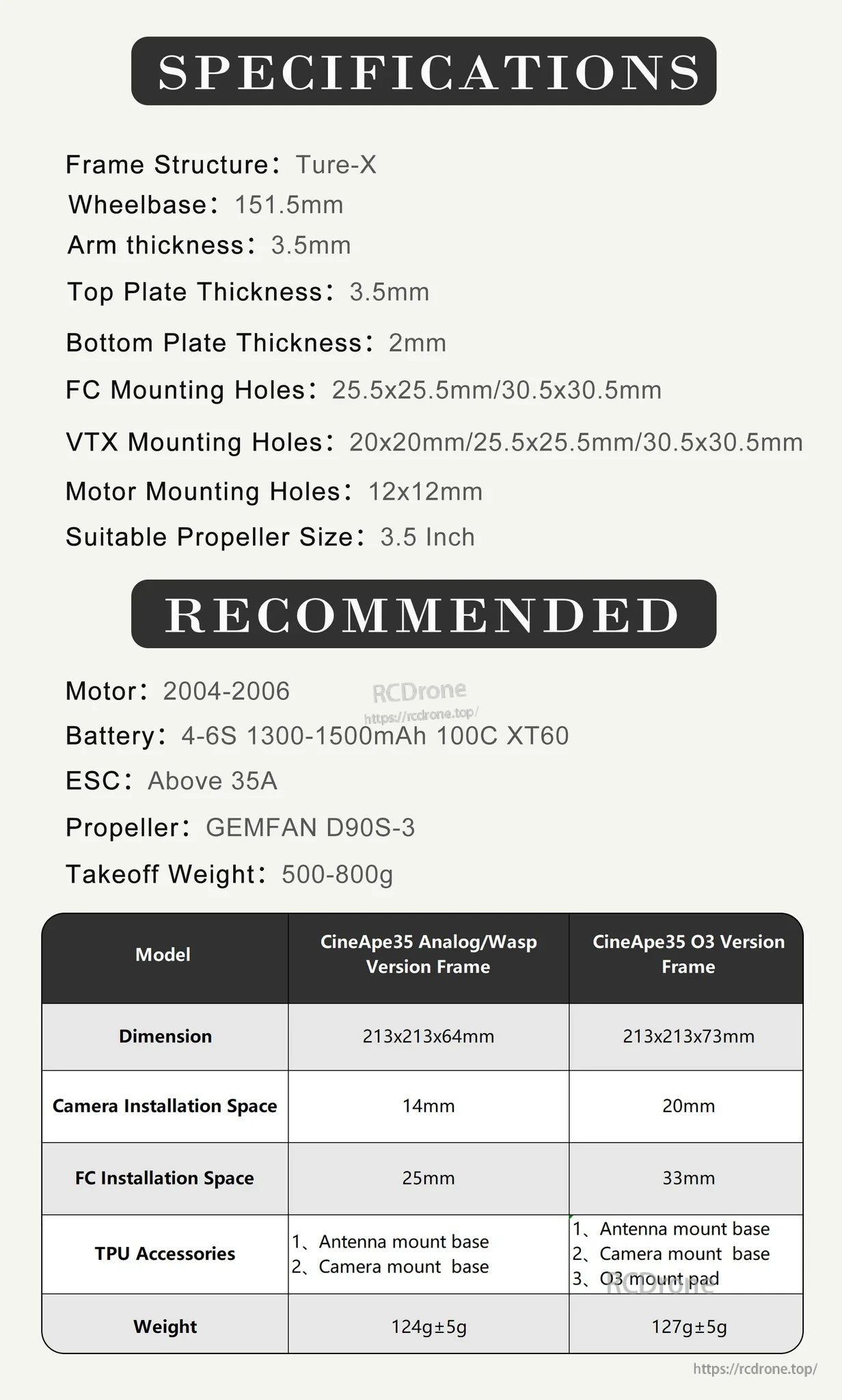

المواصفات
| هيكل الإطار | Ture-X |
| قاعدة العجلات | 151.5 مم |
| سمك الذراع | 3.5 مم |
| سمك اللوحة العلوية | 3.5 مم |
| سمك اللوحة السفلية | 2 مم |
| ثقوب تثبيت وحدة التحكم في الطيران | 25.5 × 25.5 مم / 30.5 × 30.5 مم |
| ثقوب تثبيت VTX | 20 × 20 مم / 25.5 × 25.5 مم / 30.5 × 30.5 مم |
| ثقوب تثبيت المحرك | 12 × 12 مم |
| حجم المروحة المناسب | 3.5 بوصة |
مقارنة النماذج
| البند | إطار CineApe35 النسخة التناظرية/نسخة Wasp | إطار CineApe35 النسخة O3 |
|---|---|---|
| الأبعاد | 213 × 213 × 64 مم | 213 × 213 × 73 مم |
| مساحة تركيب الكاميرا | 14 مم | 20 مم |
| مساحة تركيب FC | 25 مم | 33 مم |
| ملحقات TPU | قاعدة تركيب الهوائي؛ قاعدة تركيب الكاميرا | قاعدة تركيب الهوائي؛ قاعدة تركيب الكاميرا؛ وسادة تركيب O3 |
| الوزن | 124 ج ± 5 ج | 127 ج ± 5 ج |
موصى به (من الشركة المصنعة)
| المحرك | 2004-2006 |
| البطارية | 4-6S 1300-1500 مللي أمبير 100C XT60 |
| ESC | أكثر من 35A |
| المروحة | GEMFAN D90S-3 |
| وزن الإقلاع | 500-800 جرام |

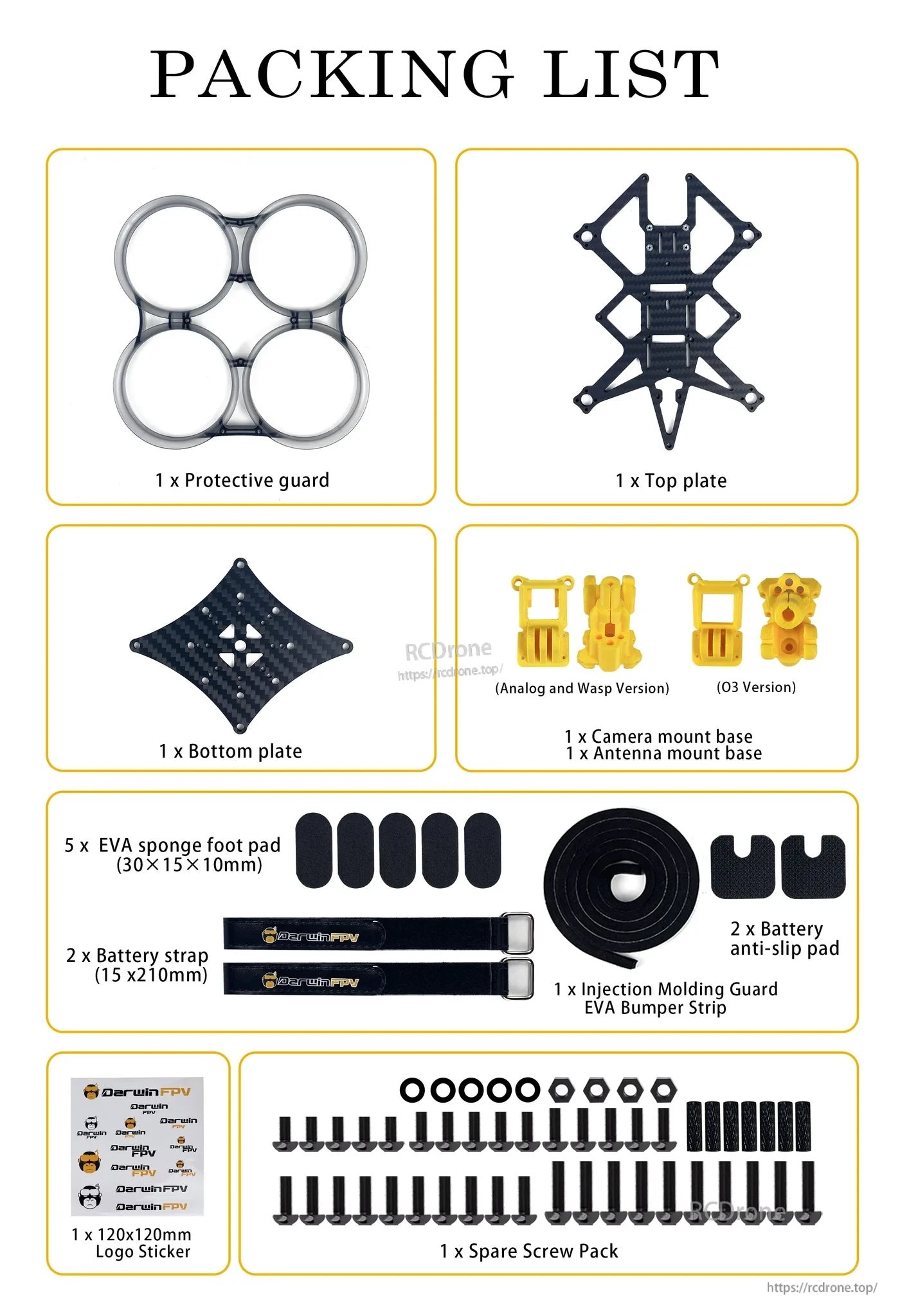

ما هو متضمن

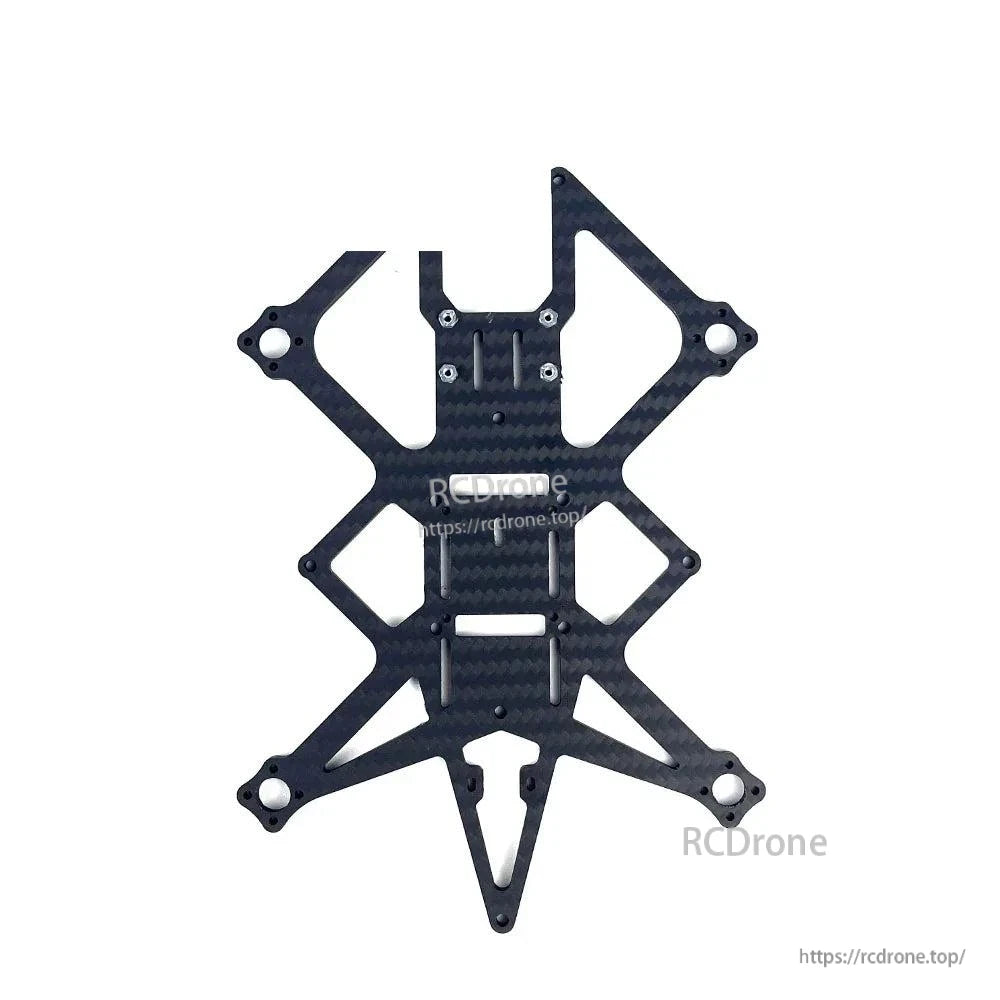

- 1 × لوحة علوية
- 1 × لوحة سفلية
- 1 × واقي حماية
- 1 × شريط بامبر EVA بتقنية الحقن
- 5 × وسادة قدم إسفنجية EVA (30 × 15 × 10 مم)
- 2 × وسادة مضادة للانزلاق للبطارية

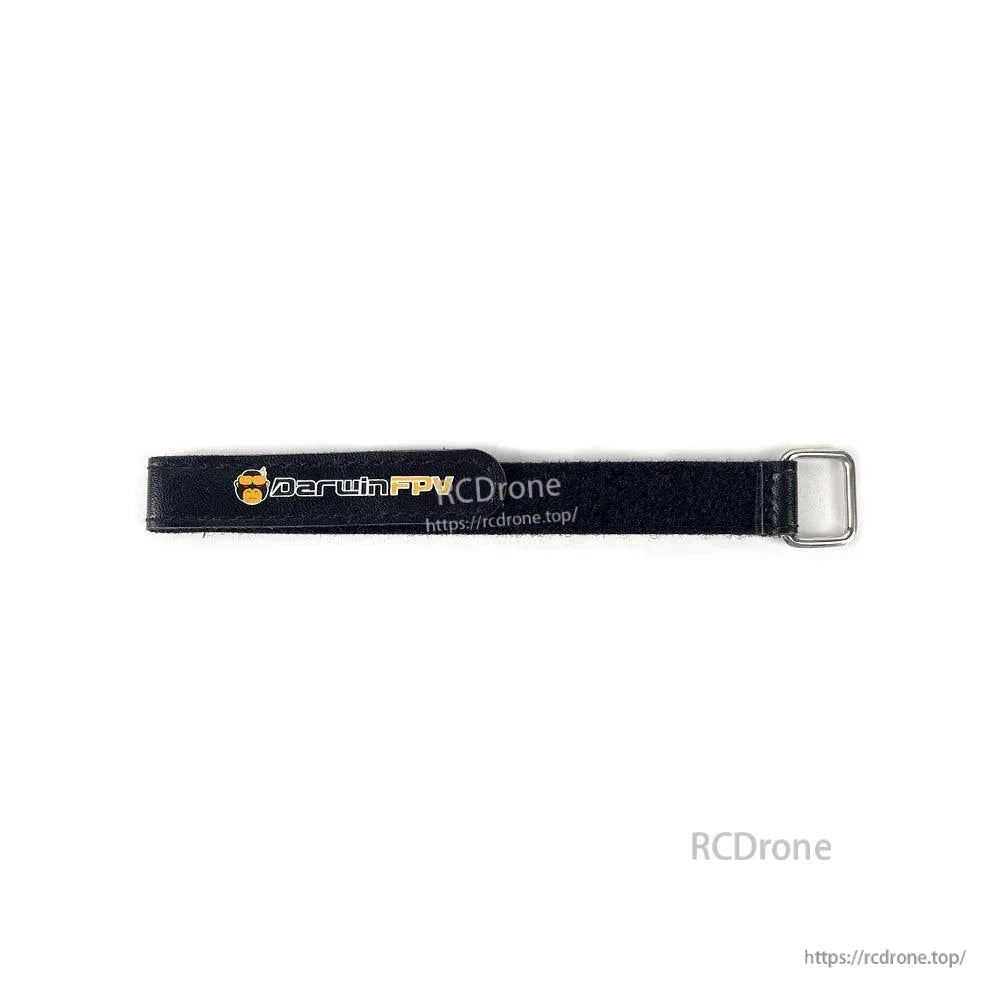

- 2 × حزام بطارية (15 × 210 مم)
- 1 × عبوة براغي احتياطية

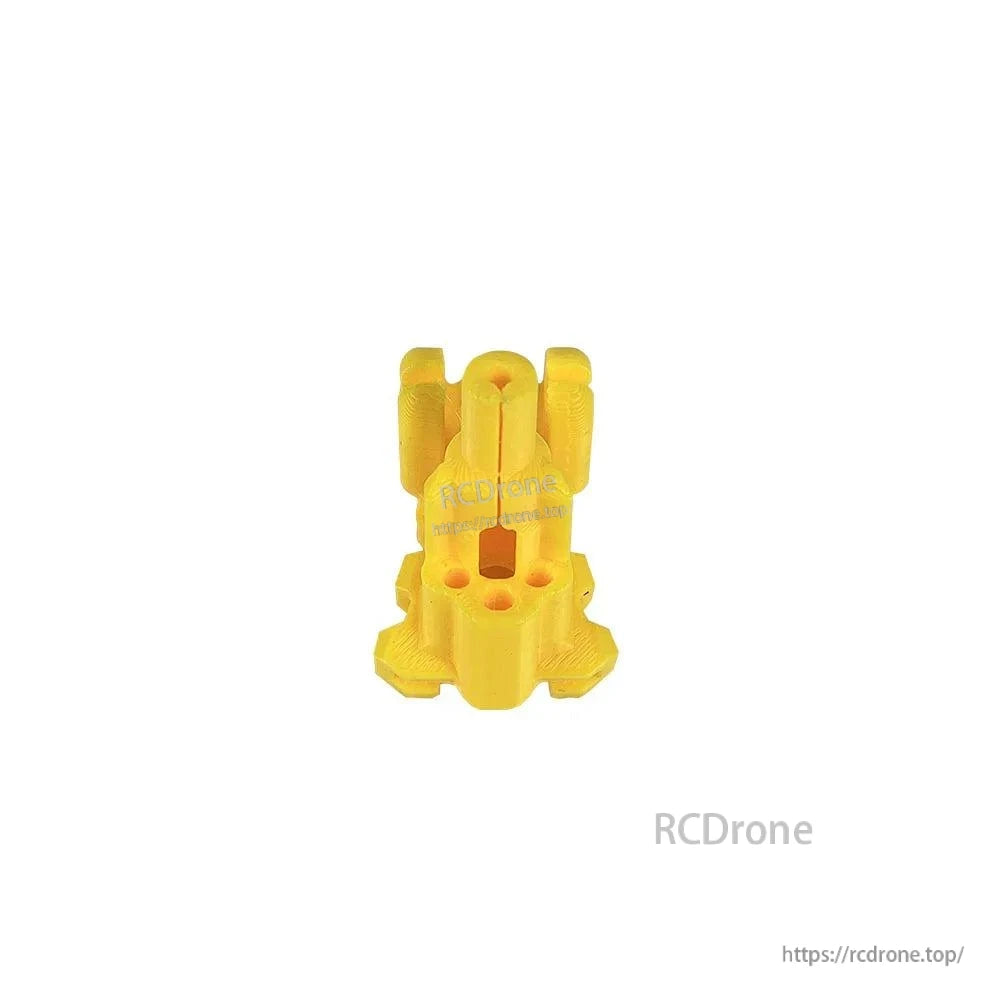

- 1 × قاعدة تركيب الهوائي (قاعدة التركيب)

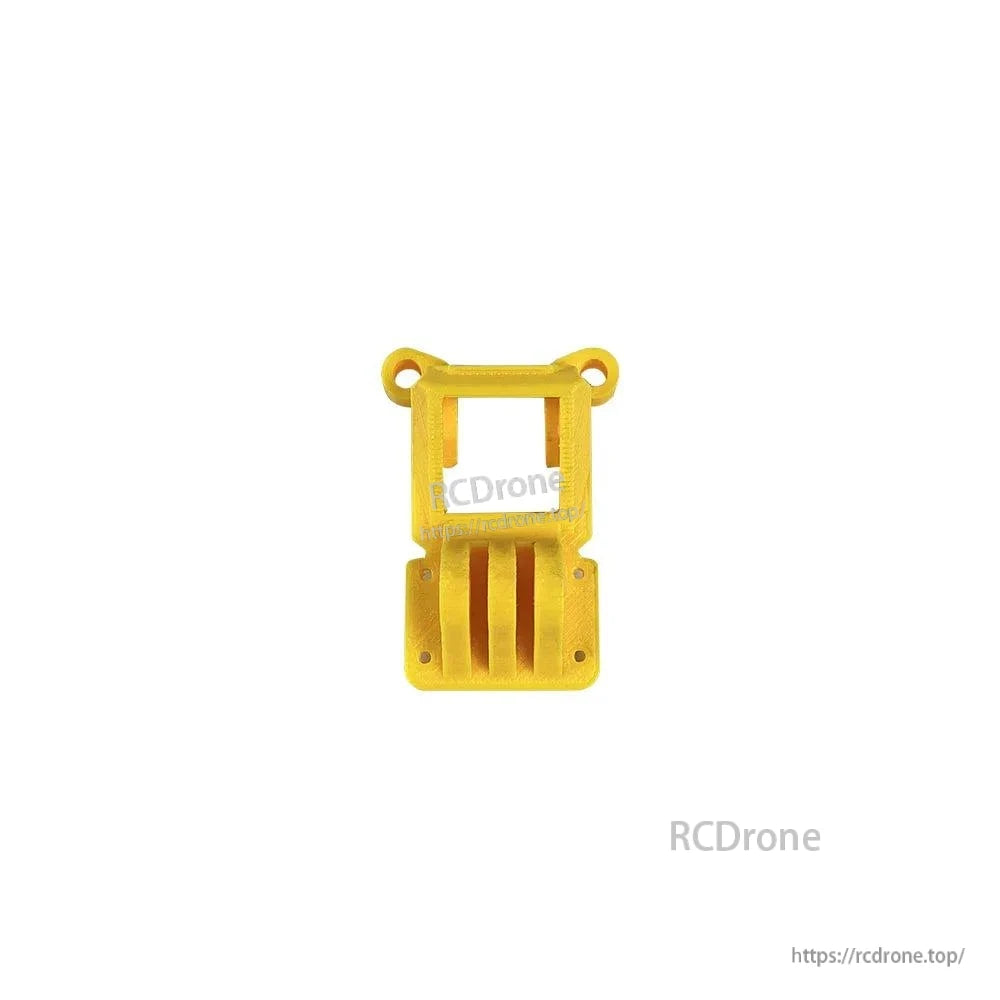

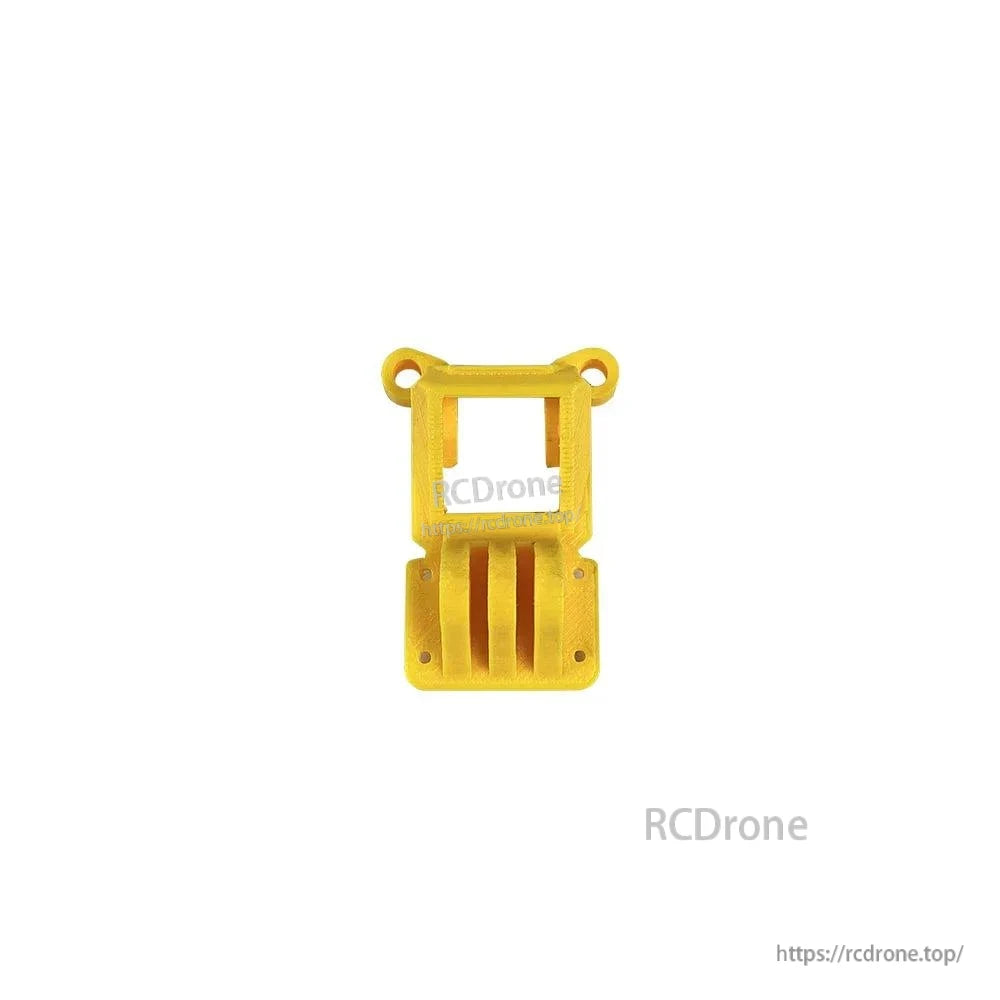

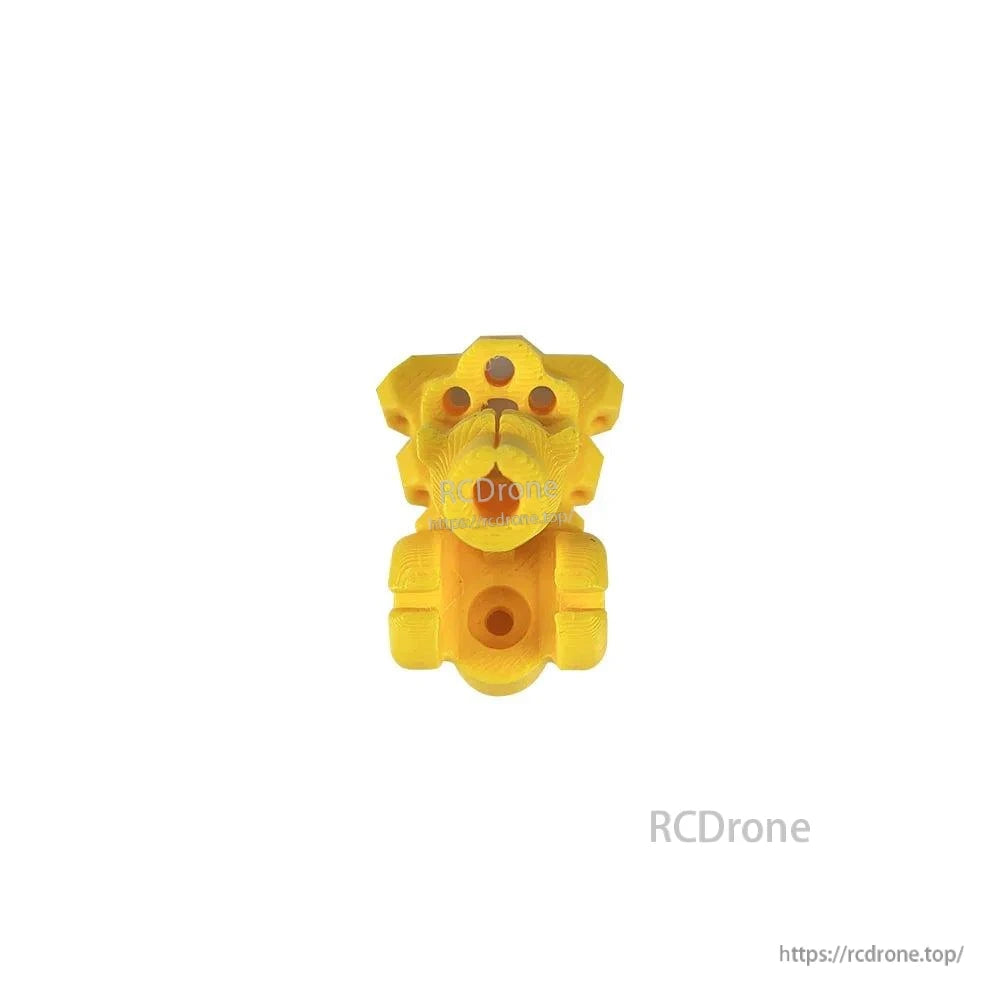

- 1 × قاعدة تركيب الكاميرا (قاعدة التركيب)
- 1 × ملصق (ملصق الشعار بحجم 120 × 120 مم)

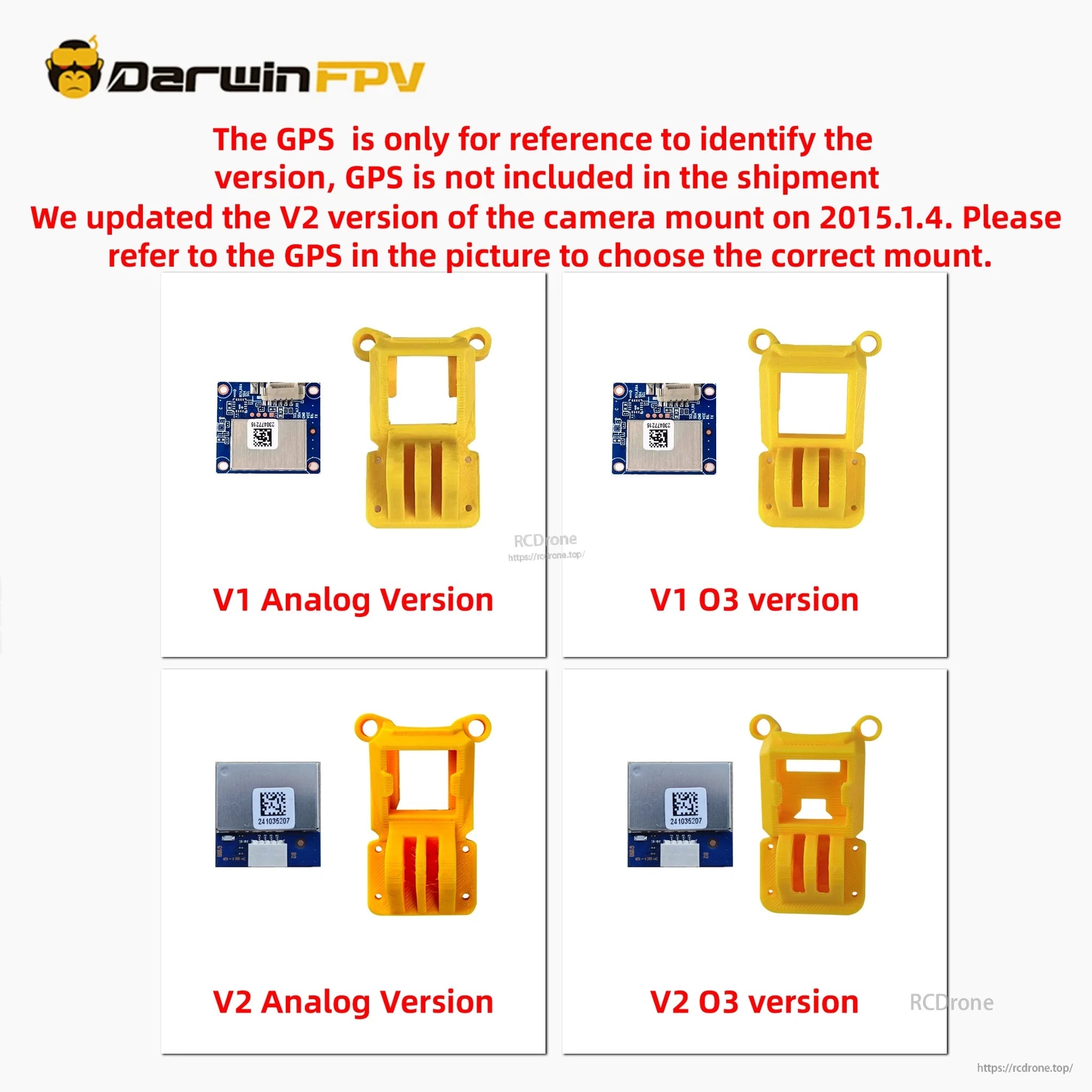

ملاحظة تحديث قاعدة الكاميرا
تم تحديث النسخة V2 من قاعدة الكاميرا في عام 2015.1.4. الفرق الرئيسي بين V2 و V1 السابق هو حجم ثقب تركيب GPS: بعد استبدال وحدة GPS بوحدة أصغر بنفس الوظيفة، أصبح ثقب GPS في طباعة V2 أصغر وفقًا لذلك. GPS المعروض هو فقط للتعرف على النسخة وليس مدرجًا في الشحنة.
التطبيقات
- بناءات FPV بحجم 3.5 بوصة للتصوير السينمائي، والحر، والطيران العام
- بناءات تستخدم أنماط تركيب FC و VTX الشائعة (20 × 20 / 25.5 × 25.5 / 30.5 × 30.5)
لأسئلة حول توافق البناء (إصدار Analog/Wasp مقابل O3) أو دعم قطع الغيار، اتصل بـ support@rcdrone.top or زيارة https://rcdrone.top/.
التفاصيل

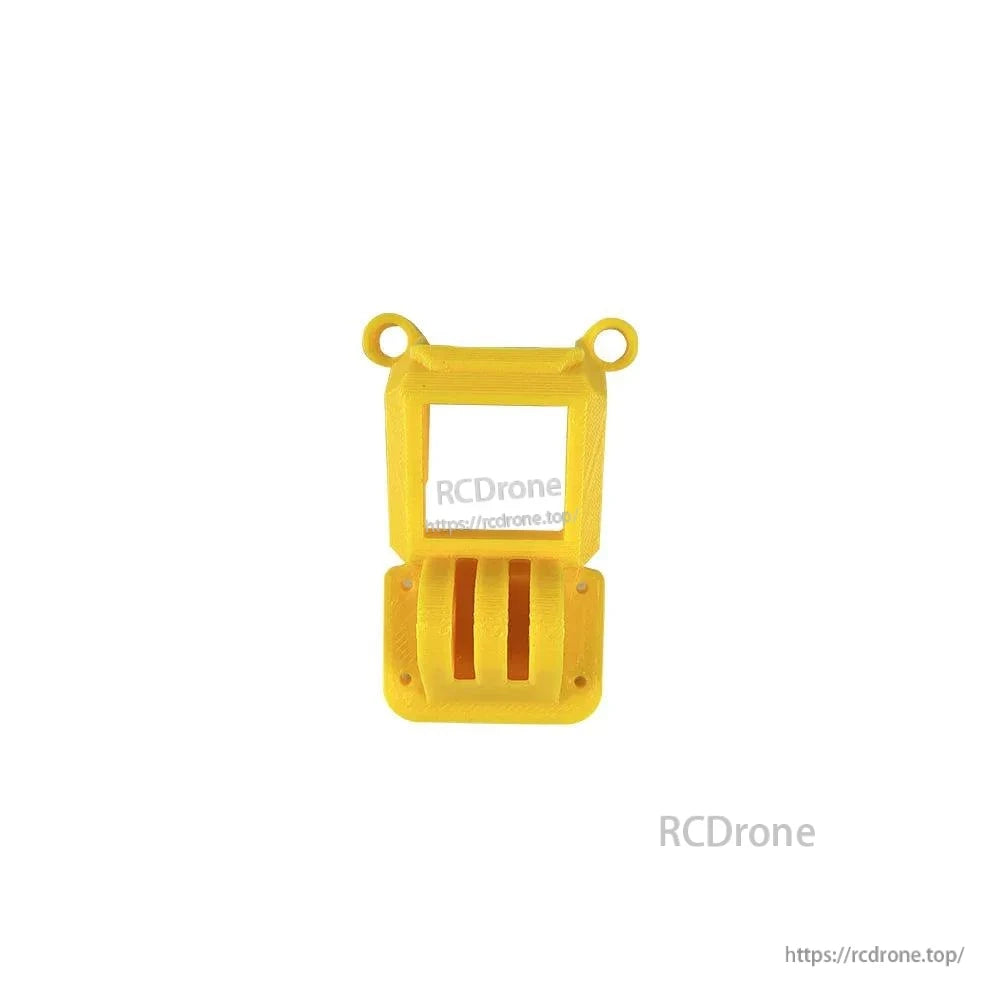

اختر النسخة الصحيحة من حامل الكاميرا لبناء CineApe35 الخاص بك (Analog/Wasp أو DJI O3)؛ وحدة GPS هي للتعرف على النسخة وليست مدرجة.

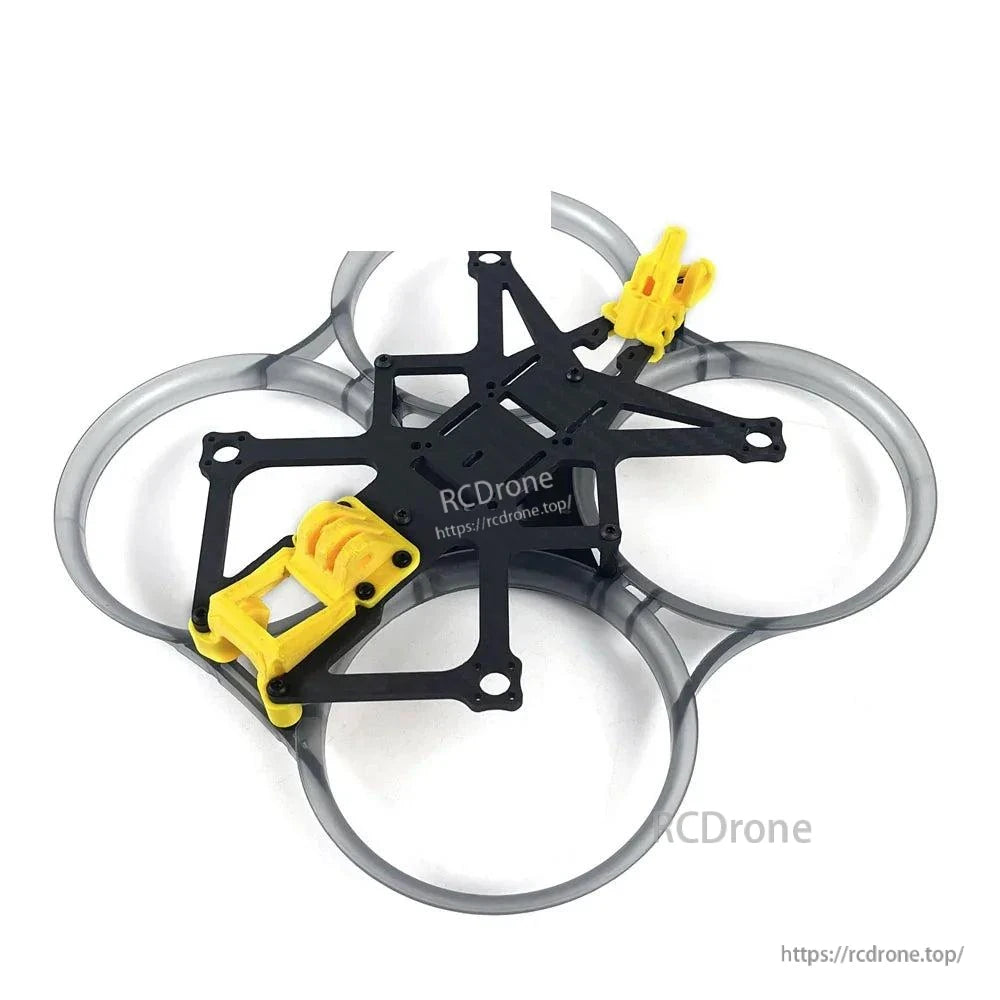

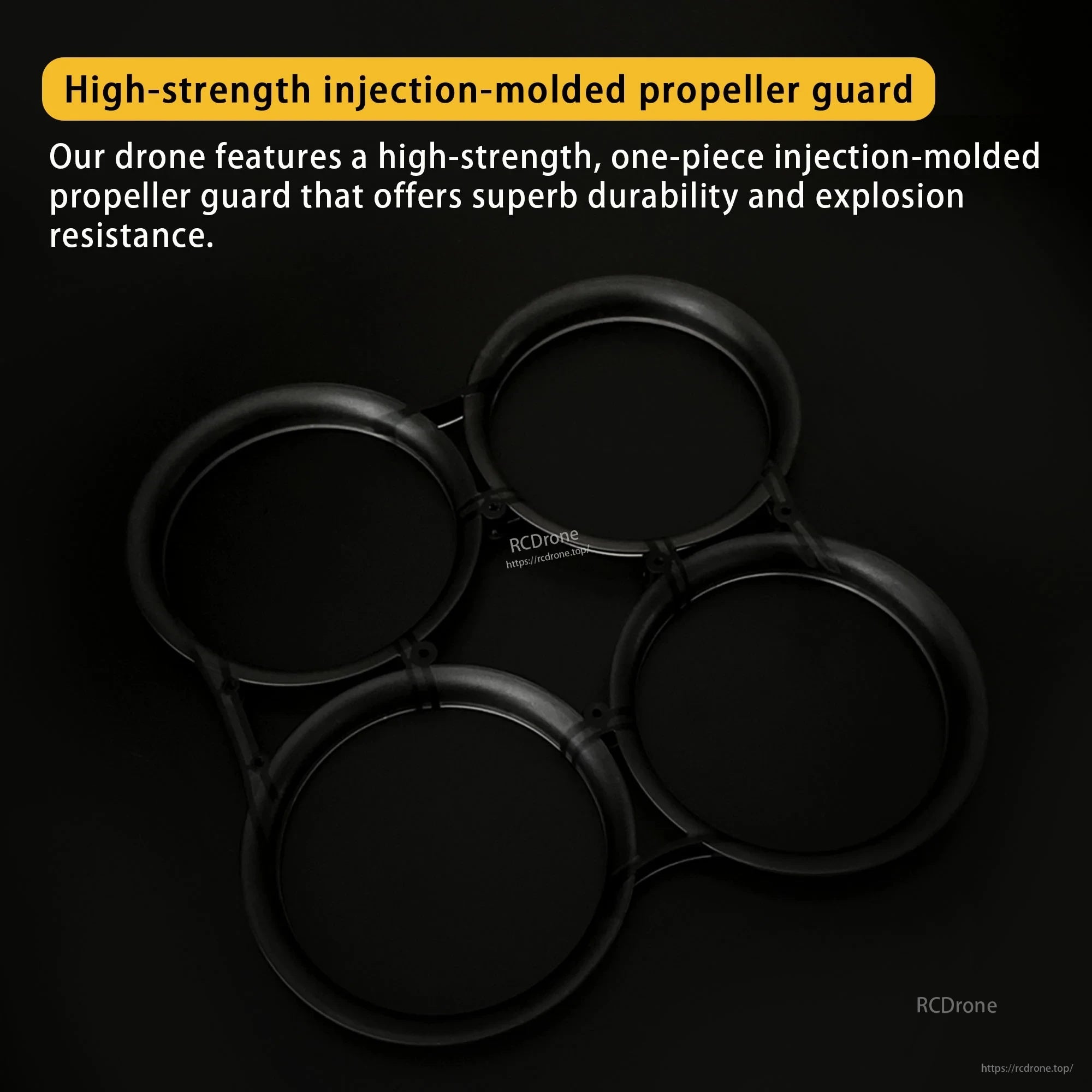

حماية المروحة المصنوعة من قطعة واحدة بالحقن تضيف المتانة والحماية الإضافية لطيران أكثر أمانًا 3.طيران سينيوهووب 5 بوصات.

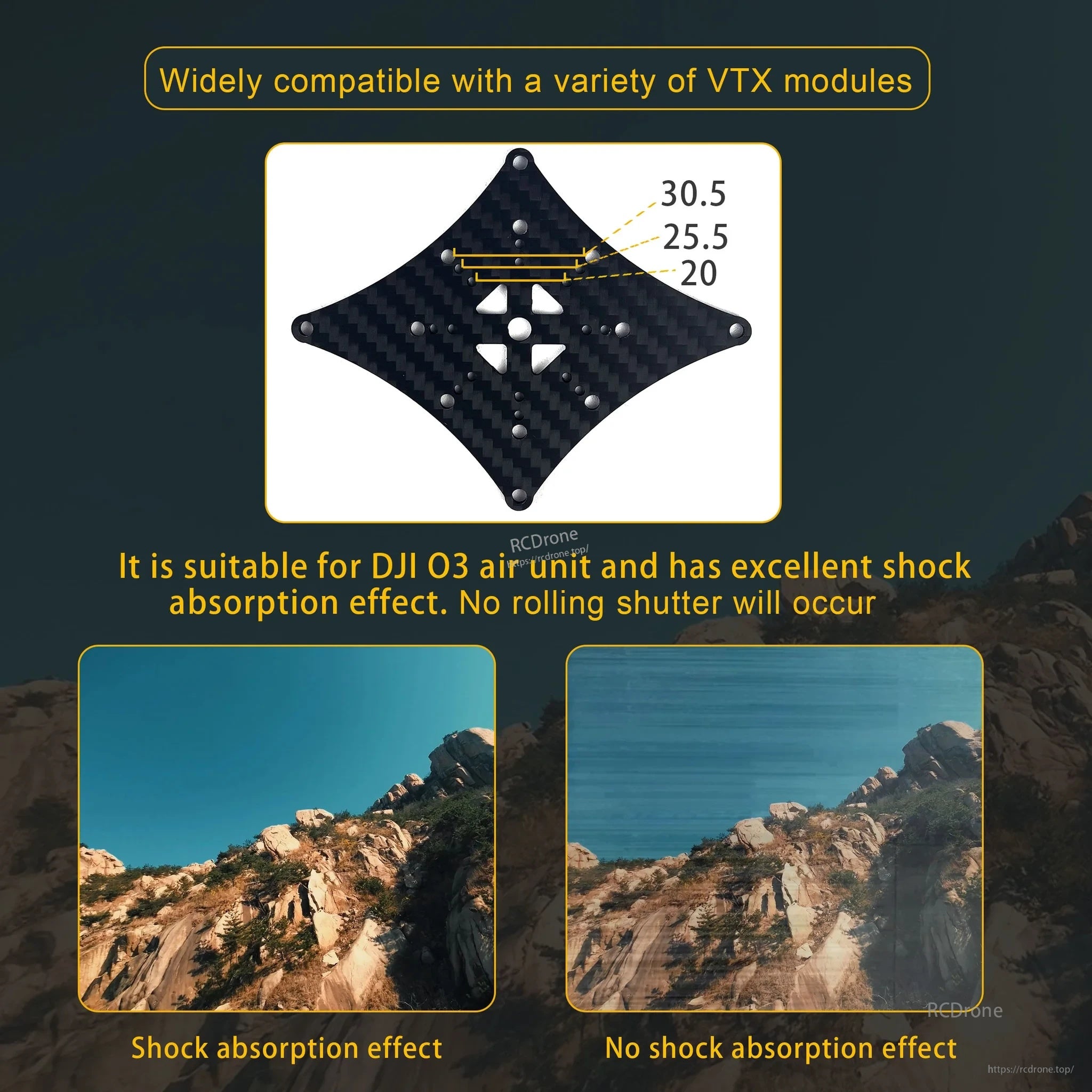

أنماط تركيب VTX المتعددة تساعد في تناسب الحزم الشائعة، مع تصميم يمتص الصدمات يهدف إلى تقليل الاهتزازات مع إعدادات DJI O3.

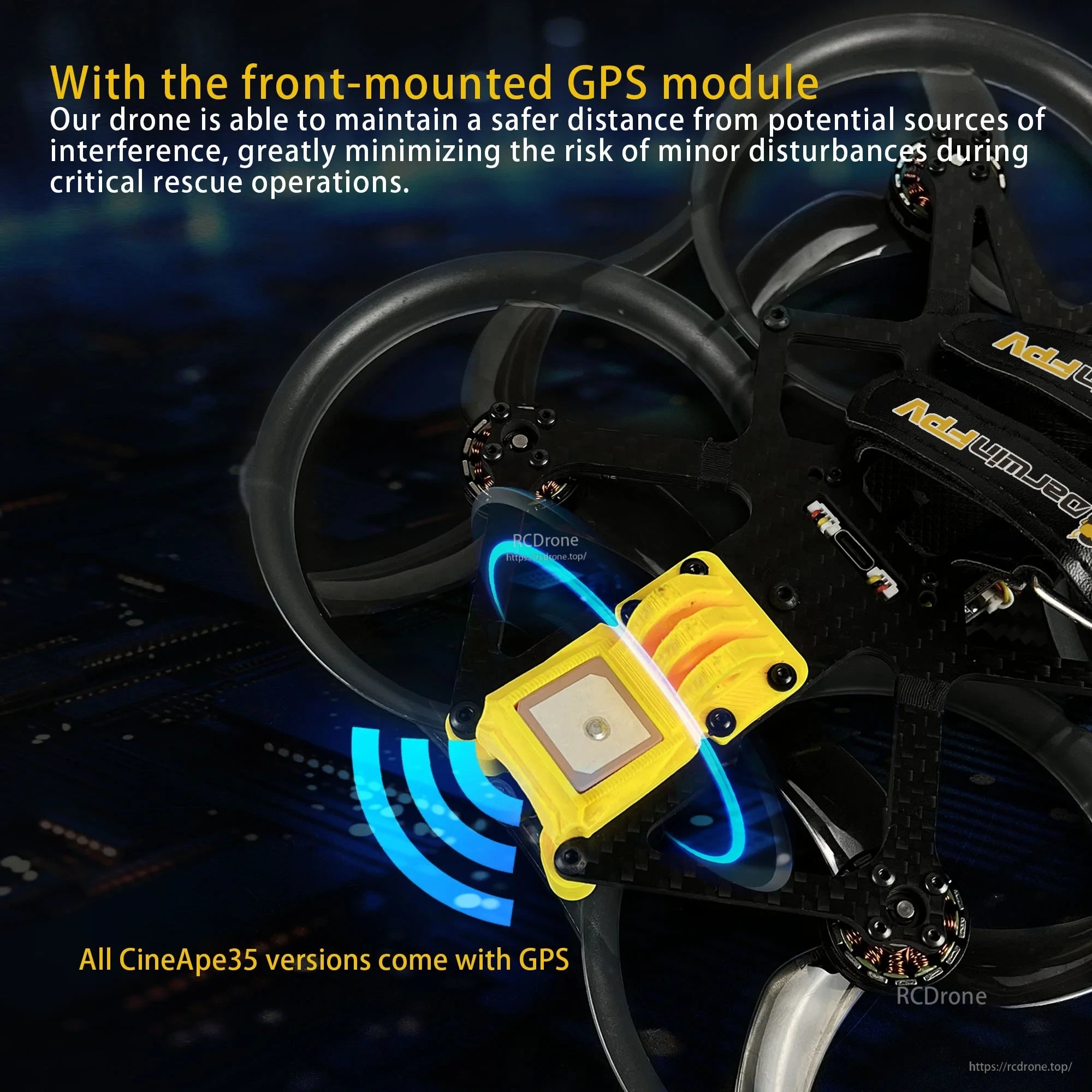

تم تضمين موقع GPS مثبت في المقدمة في التصميم للمساعدة في إبقاء الوحدة بعيدة عن مصادر التداخل المحتملة.

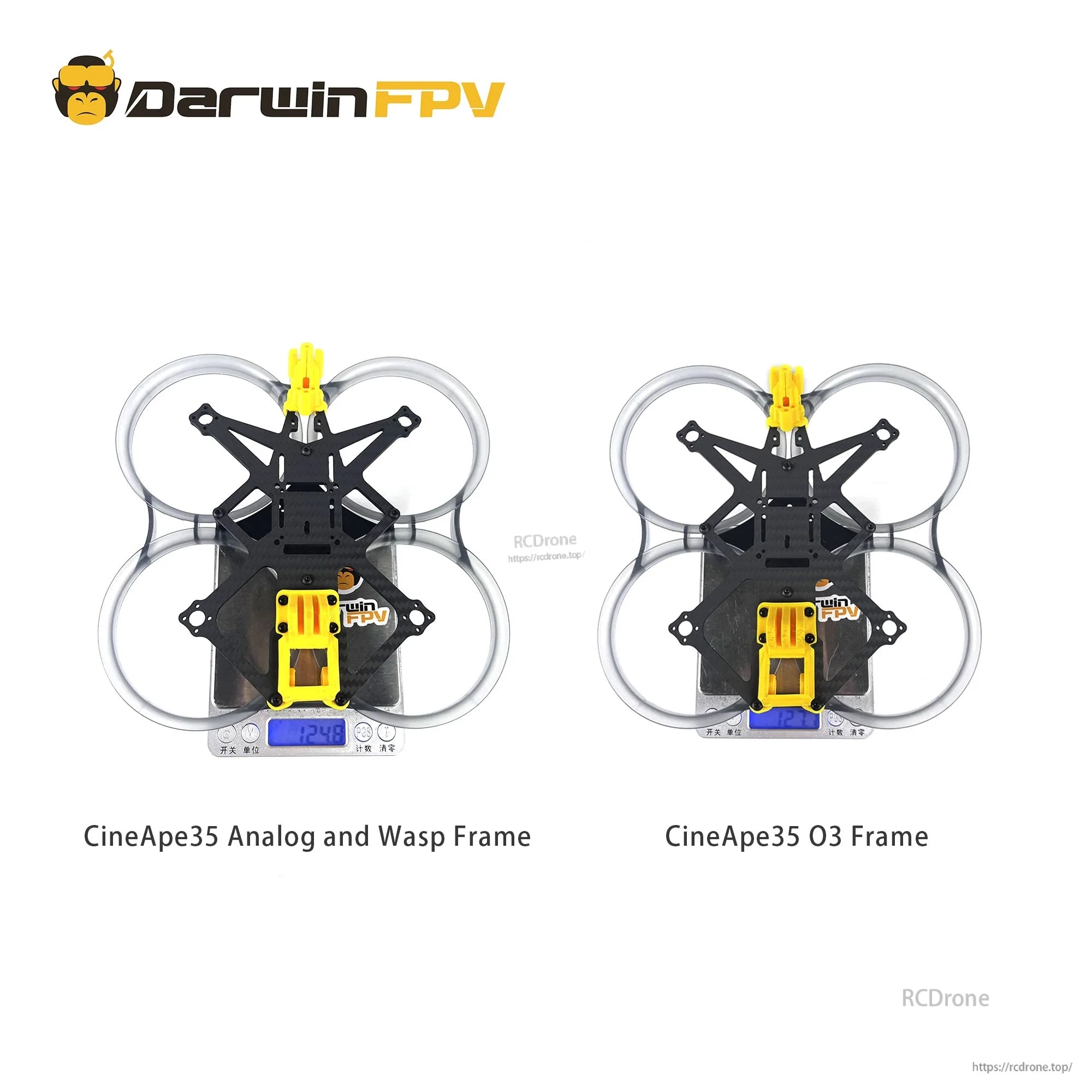

يتوفر خياران للإطار، حيث يوفر إصدار O3 مساحة أكبر لتركيب الكاميرا والحزمة.
تم تلخيص الأبعاد الرئيسية وأنماط ثقوب التركيب للمساعدة في تأكيد التوافق مع مكوناتك.

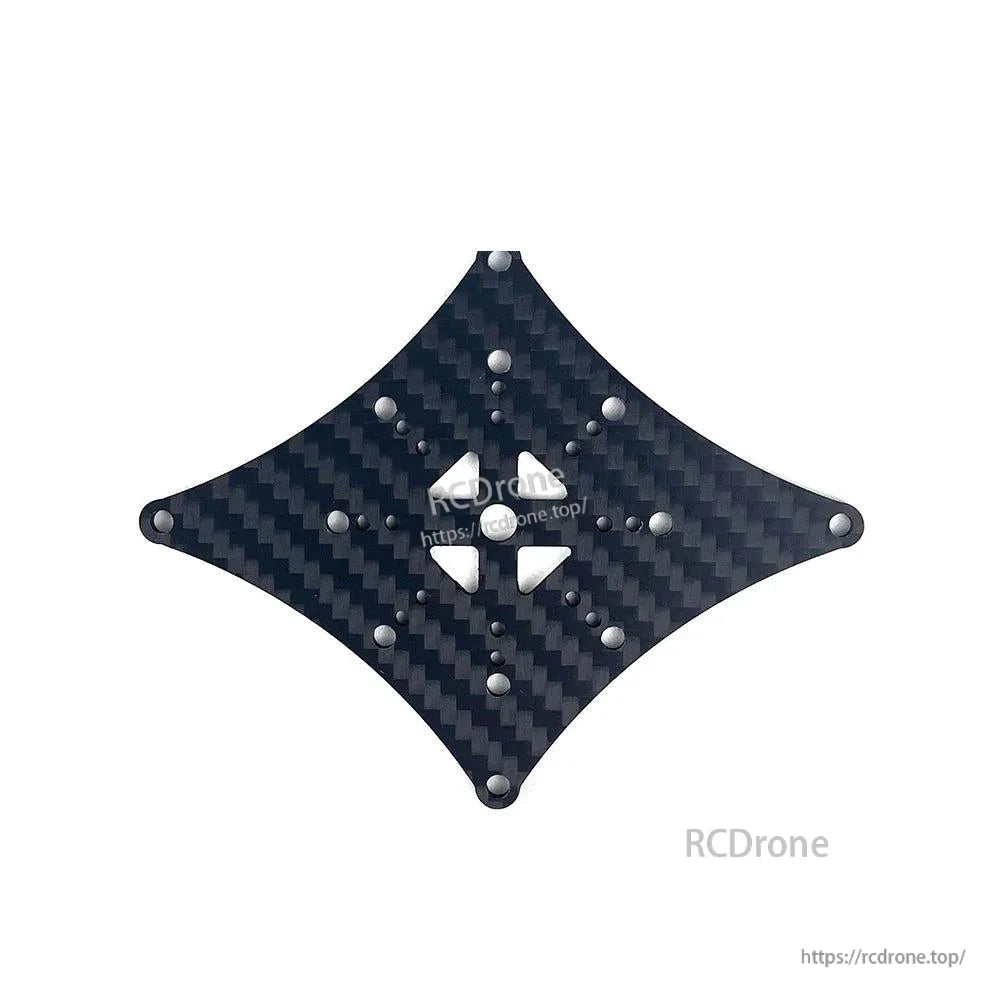

تشمل الأجزاء المرفقة الألواح الأساسية للإطار والحراس، بالإضافة إلى أدوات التركيب، والأحزمة، والوسائد لإنهاء بناء نظيف.
