نظرة عامة
نظام التحكم في الطيران/ESC DarwinFPV F435 45A AM32 هو نظام متكامل مصمم لبناء طائرات FPV صغيرة الحجم. يستخدم شريحة التحكم الرئيسية AT32F435 (حتى 288 ميجاهرتز) وجيروسكوب ICM42688P، ويعمل ببرنامج تشغيل ESC AM32 32 بت لضبط PWM الديناميكي والتحكم في دواسة الوقود بشكل خطي.
الميزات الرئيسية
- شريحة التحكم الرئيسية AT32F435، حتى 288 ميجاهرتز
- جيروسكوب ICM42688P عالي الدقة مع شريحة منظم جهد LDO مستقلة لتقليل الضوضاء
- برنامج تشغيل ESC AM32 32 بت مع ضبط PWM الديناميكي
- متوفر بمواصفات ESC 30A أو 45A؛ النسخة 45A تستخدم أنابيب MOS من توشيبا (التيار الذروي يصل إلى 200A)
- لوحات لحام أكبر وتصميم عملي لتسهيل اللحام وتنظيف الأسلاك
- يدعم الاتصال بالأجهزة الخارجية مثل الكاميرا، نقل الصورة المحاكية، GPS (مع بوصلة)، نقل الصورة عالية الدقة O3، و ELRS 2.4G مستقبل
المواصفات
| الموديل | DarwinFPV F435 45A AM32 AIO |
| جهد الإدخال | 3-6s ليثيوم بوليمر |
| أبعاد التركيب | 25.5 x 25.5mm |
| شريحة التحكم الرئيسية FC | AT32F435 |
| جيروسكوب FC | ICM42688 |
| OSD | AT7456E |
| الصندوق الأسود | 16M |
| بارومتر | غير متوفر |
| بلوتوث | غير متوفر |
| جهاز الاستقبال | غير متوفر |
| جهد إدخال FC | 3-6s ليثيوم بوليمر |
| BEC | 5V/3A |
| واجهة USB FC | 1x Micro USB |
| منفذ إخراج المحرك | M1-M4 |
| منفذ تسلسلي | UART1، UART2، UART3، UART7 |
| منفذ تسلسلي ناعم | غير متوفر |
| I2C | 1x I2C |
| المستخدم | غير متوفر |
| RSSI | غير |
| RGB | 1x وسادة RGB |
| جهاز إنذار | 1 x BB- |
| برنامج تشغيل FC | DARWINF435(BetaFlight) |
| أبعاد تثبيت FC | 25.5 × 25.5 مم / 26.5 × 26.5 مم |
| شريحة التحكم الرئيسية ESC | AT32F421 (32 بت 120 ميجاهرتز 96 كيلوهرتز PWM الديناميكي |
| جهد إدخال ESC | 3-6s ليثيوم بوليمر |
| التيار المستمر لـ ESC | نسخة 30A: 4 × 30A نسخة 45A: 4 × 45A |
| التيار الذروي لـ ESC | نسخة 30A: 4 × 40A (5s) نسخة 45A: 4 × 50A (5s) |
| دعم بروتوكول دواسة الوقود | Dshot300/600 |
| جلفانومتر | دعم |
| التيليمتري | دعم (متصل داخليًا بـ RX5) |
| برنامج تشغيل ESC | AM32_AT32DEV(AM32) |
| مواصفات سلك الطاقة | #20AWG/70 مم |
| أبعاد ESC | 25.5 × 25.5 مم / 26.5 × 26.5مم |

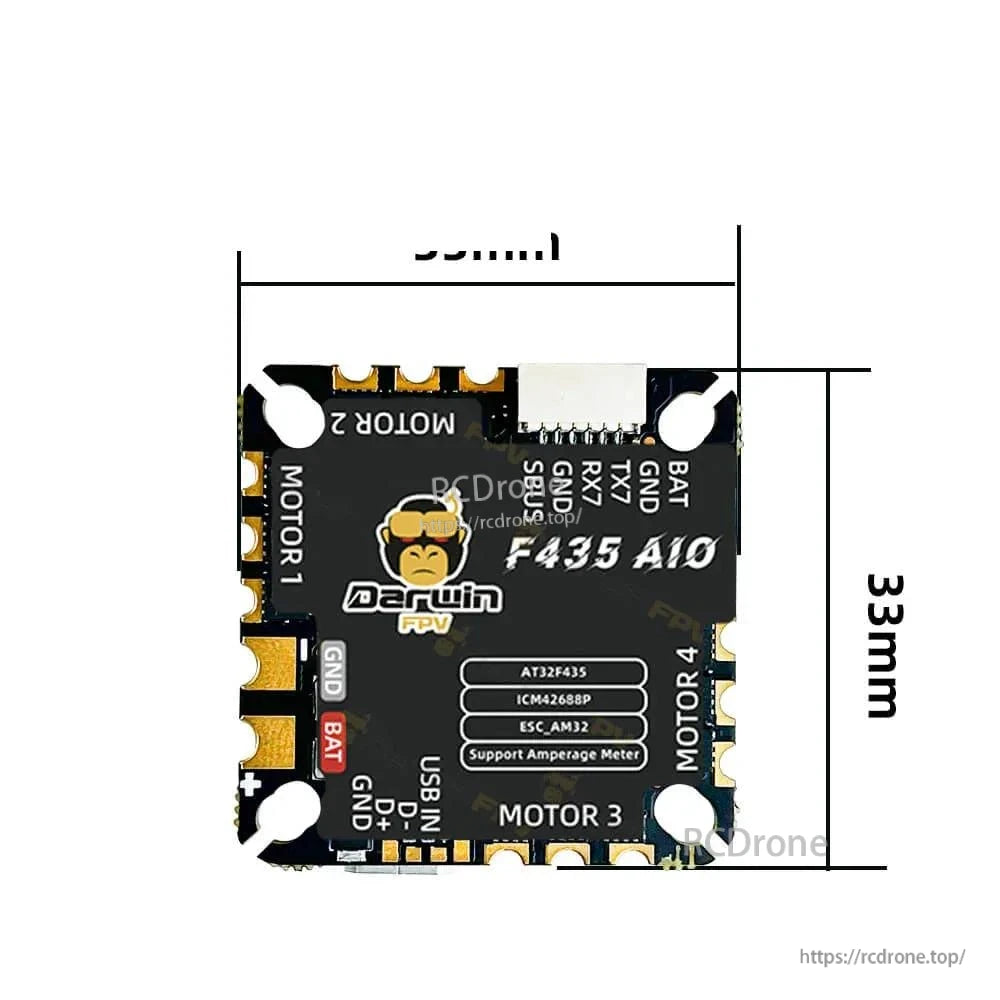

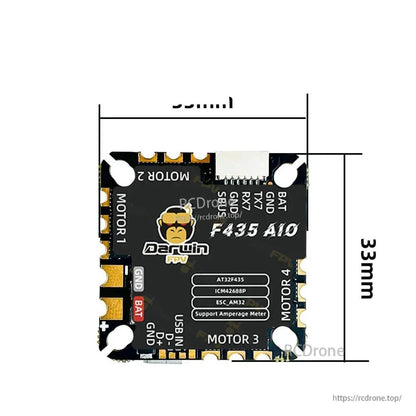

| أبعاد AIO | 33*33مم |

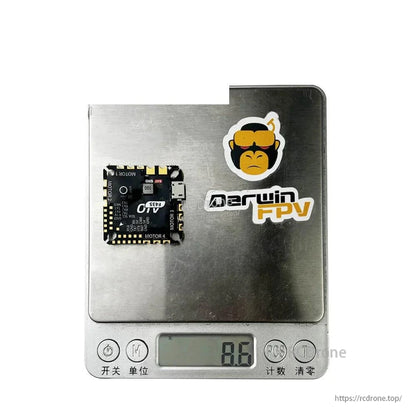

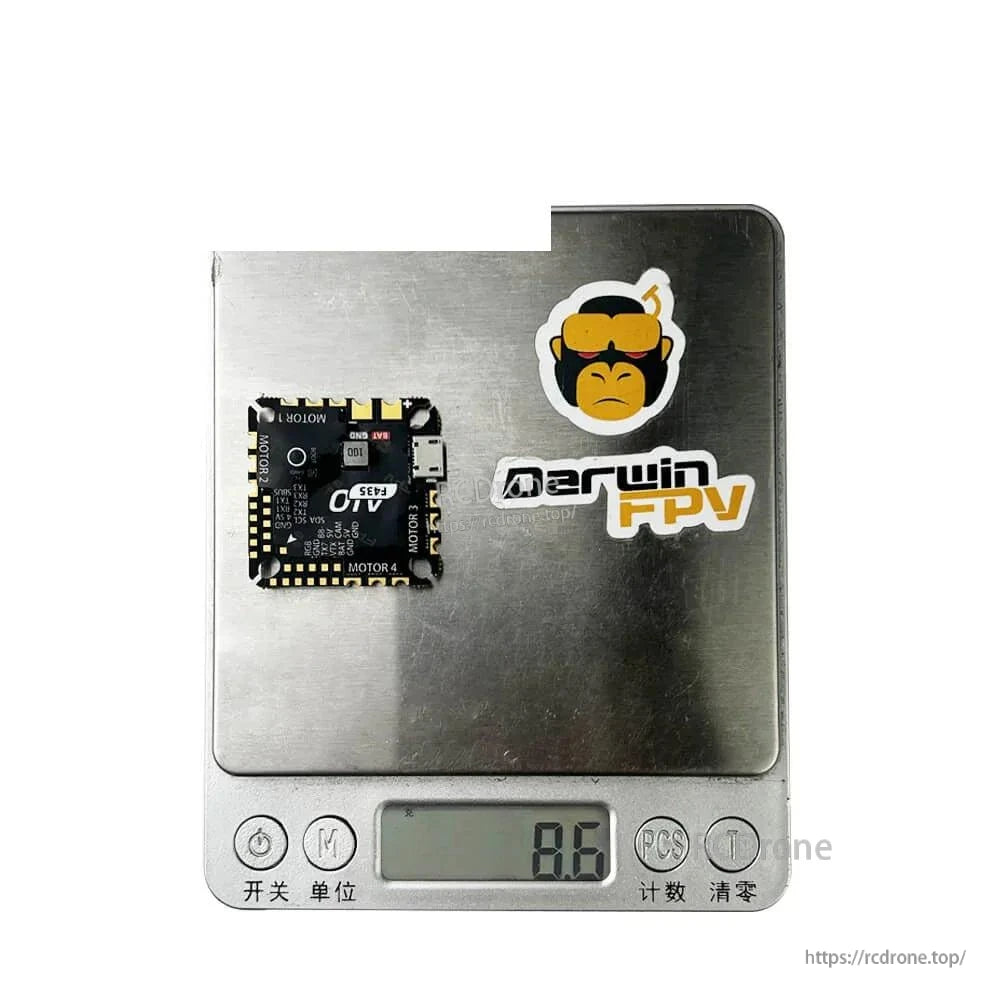

| وزن AIO | 8.6غ |

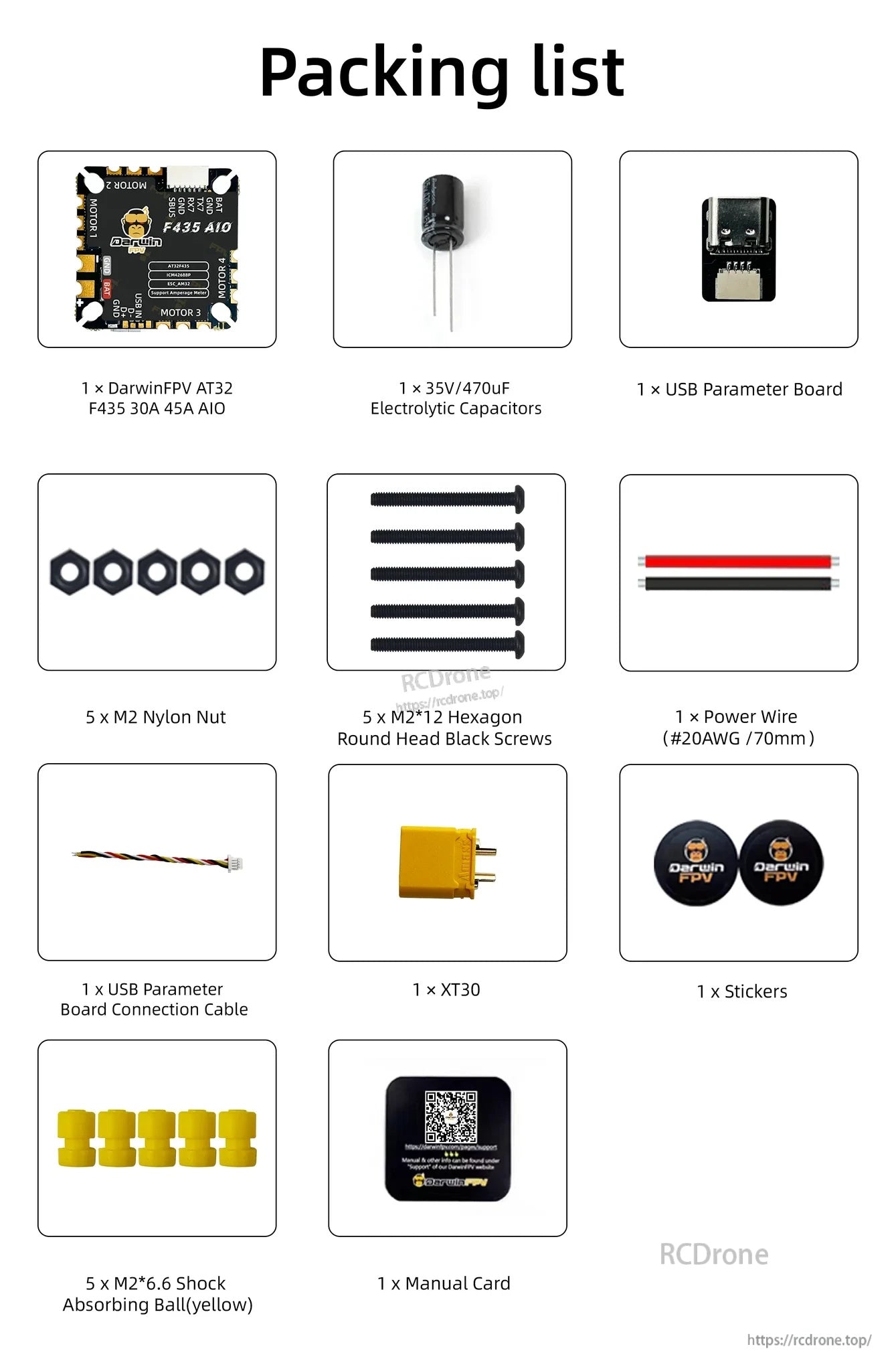

ما هو المضمن
- 1 × DarwinFPV AT32F435 30A/45A AIO
- 1 × مكثفات إلكتروليتية 35V/470uF
- 1 × لوحة معلمات USB
- 1 × كابل توصيل لوحة معلمات USB
- 1 × سلك طاقة (#20AWG /70مم)
- 1 × XT30
- 5 × براغي سوداء رأس سداسي M2*12
- 5 × صمولة نايلون M2
- 5 × M2*6.6 كرات ممتصة للصدمات (صفراء)
- 1 x بطاقة دليل
- 1 x ملصقات
التطبيقات
- بناء طائرات FPV باستخدام أنظمة طاقة LiPo من 3-6S
- البناءات التي تتطلب دمج AM32 4-in-1 ESC والأسلاك المدمجة AIO
- الإعدادات التي تربط الملحقات عبر UART/I2C (على سبيل المثال: GPS مع بوصلة، أنظمة فيديو رقمية/تناظرية، ومستقبلات)
للدعم قبل البيع وبعده (الأسلاك، البرنامج الثابت، وأسئلة الإعداد)، اتصل بـ support@rcdrone.top or زيارة https://rcdrone.top/.
التفاصيل

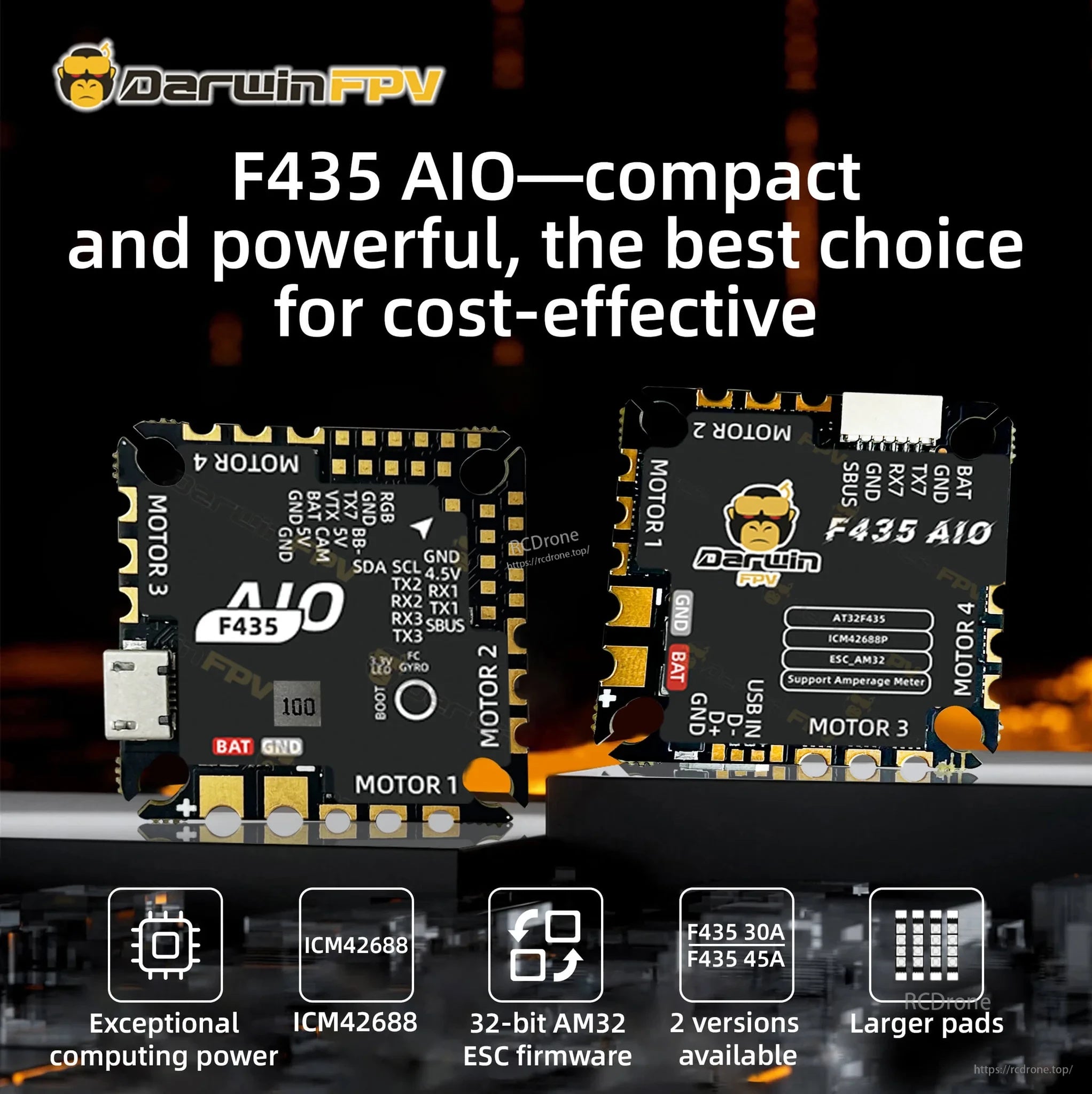

DarwinFPV F435 45A AM32 AIO يجمع بين وحدة تحكم الطيران F4 و 4-in-1 ESC في تنسيق مدمج مناسب للبناءات FPV.

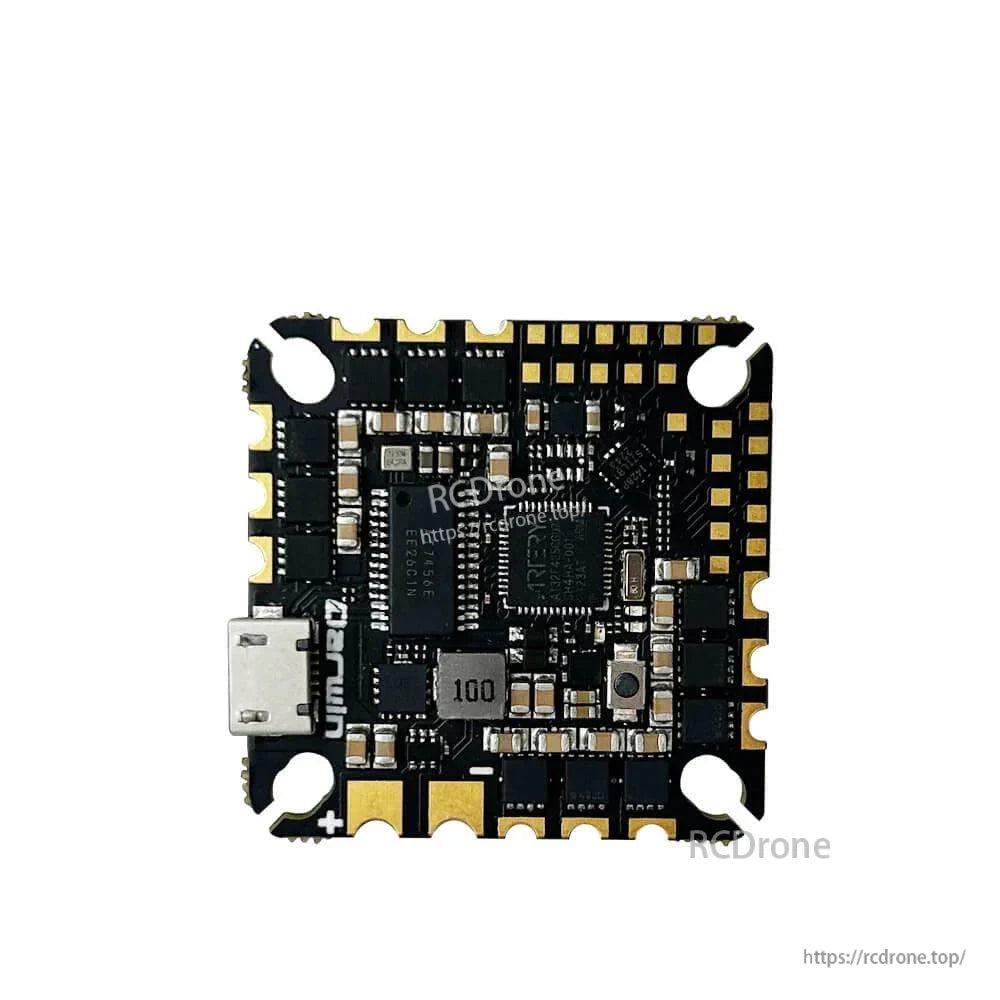

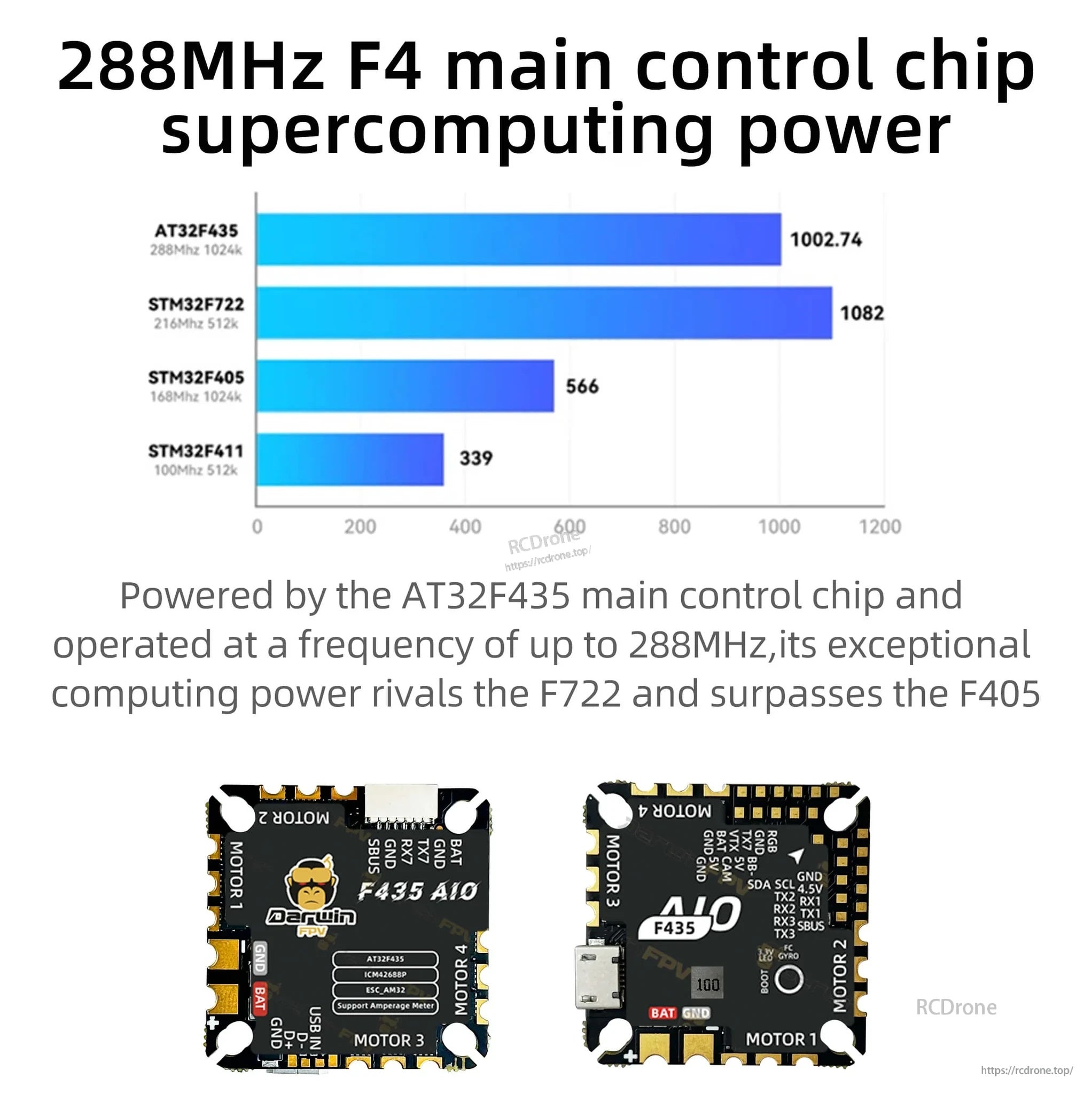

معالج AT32F435 يعمل بسرعة تصل إلى 288 ميجاهرتز للحفاظ على استجابة حلقات التحكم في البناءات المدمجة.

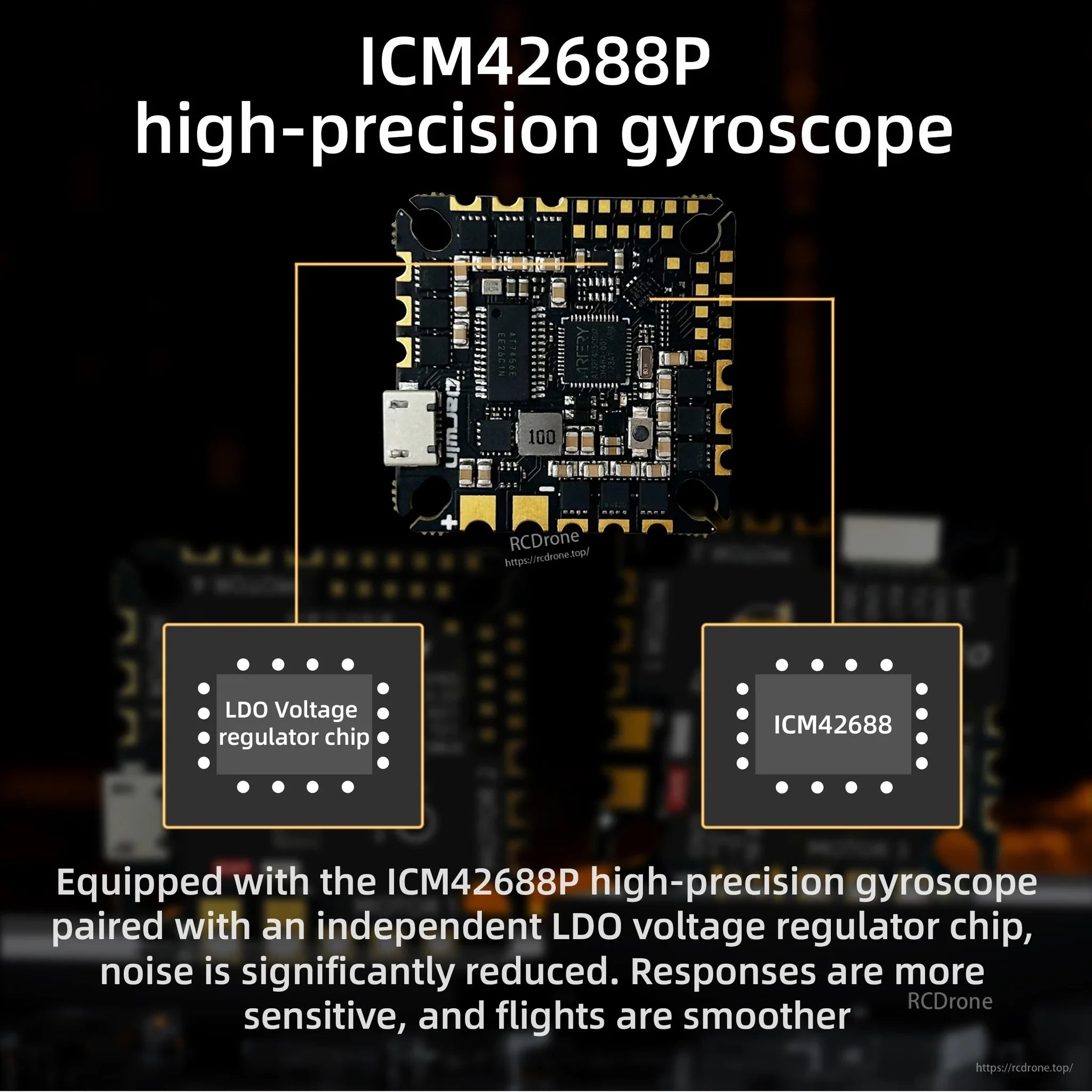

جيروسكوب ICM42688P مقترن بمنظم LDO مستقل يساعد في تقليل الضوضاء لأداء طيران أكثر سلاسة.

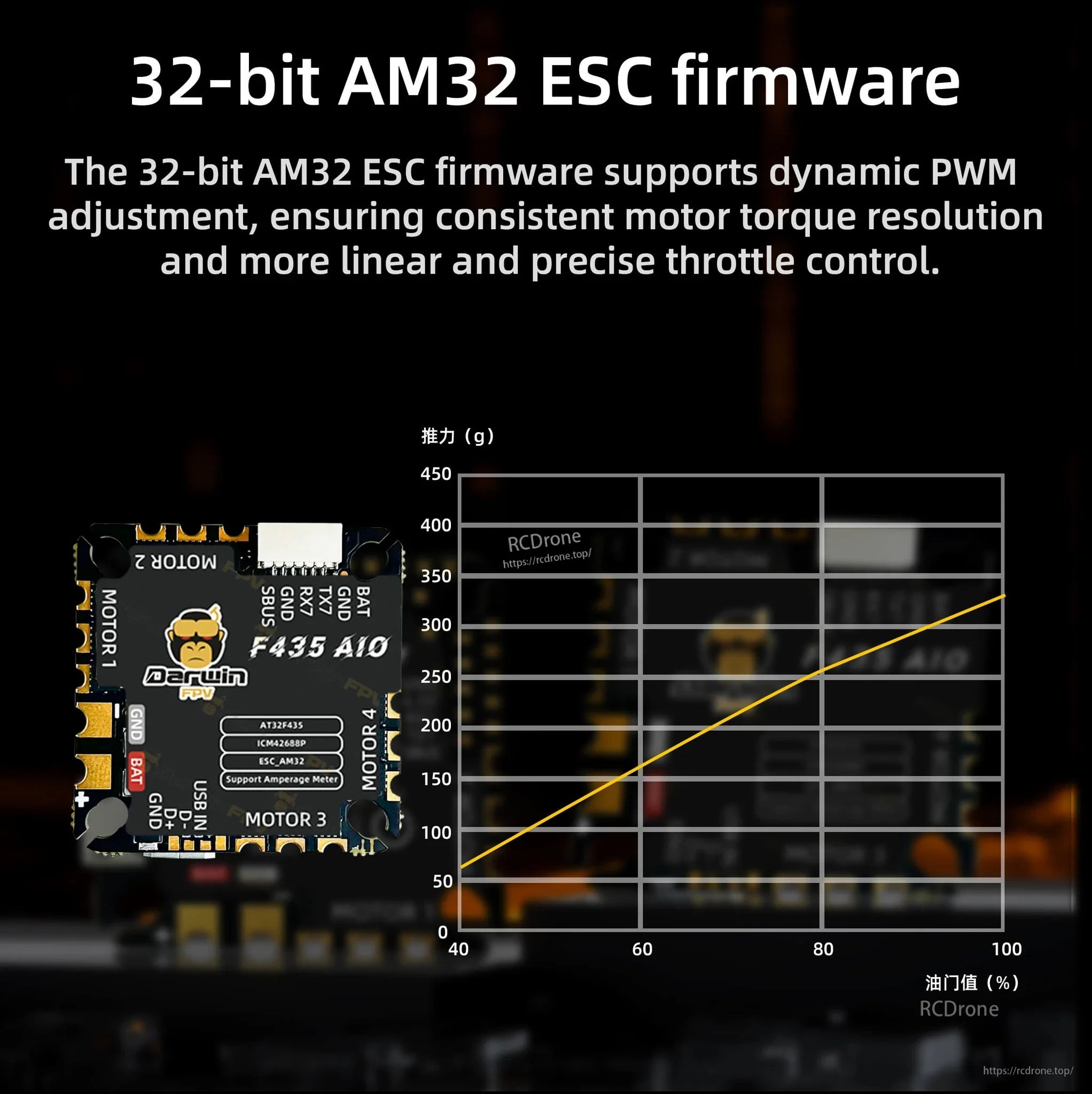

يدعم برنامج تشغيل ESC AM32 ذو 32 بت تعديل PWM الديناميكي من أجل تحكم أكثر خطية وتوقعًا في دواسة الوقود.

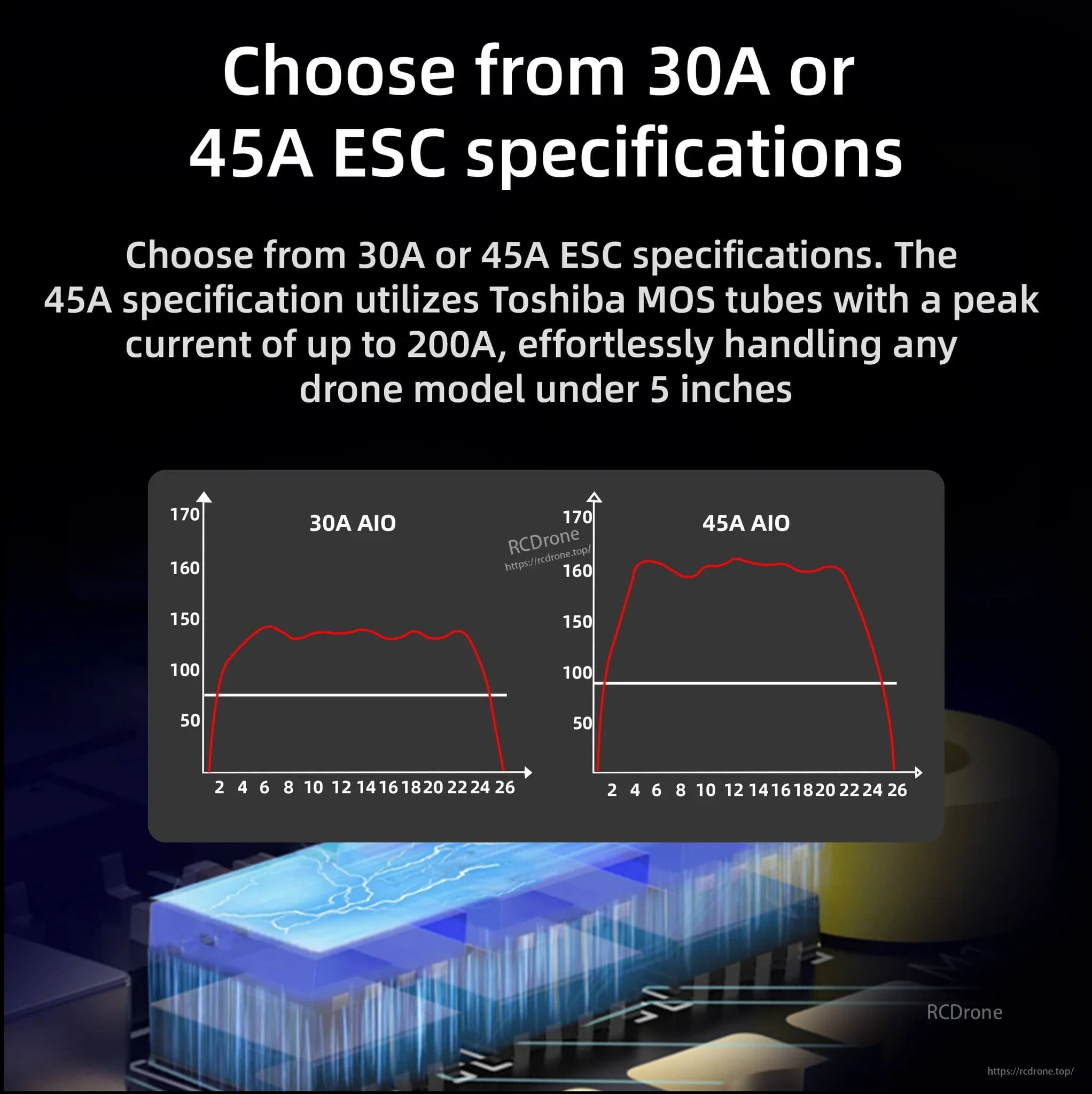

اختر مخرج ESC بقدرة 30A أو 45A ليتناسب مع المحرك وإعداد المروحة، مع خيار 45A الموجه للبناءات ذات الطلب العالي.

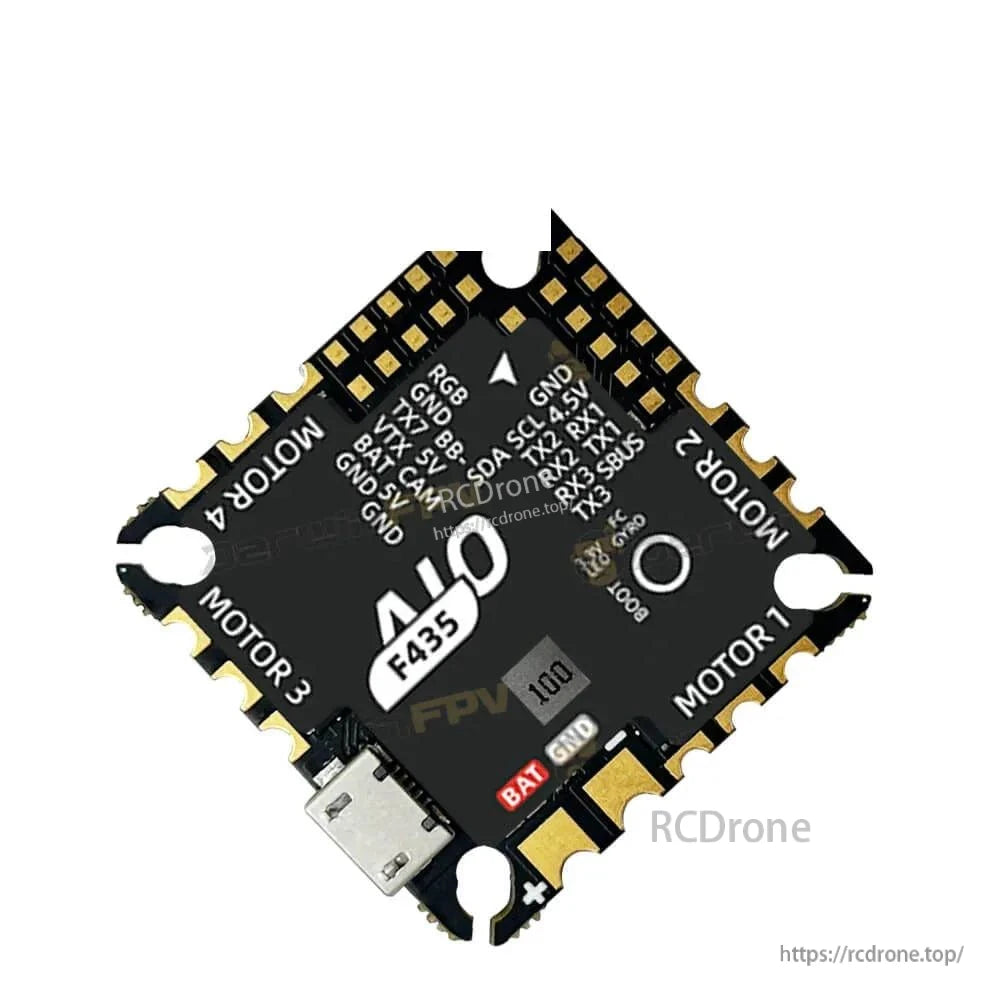

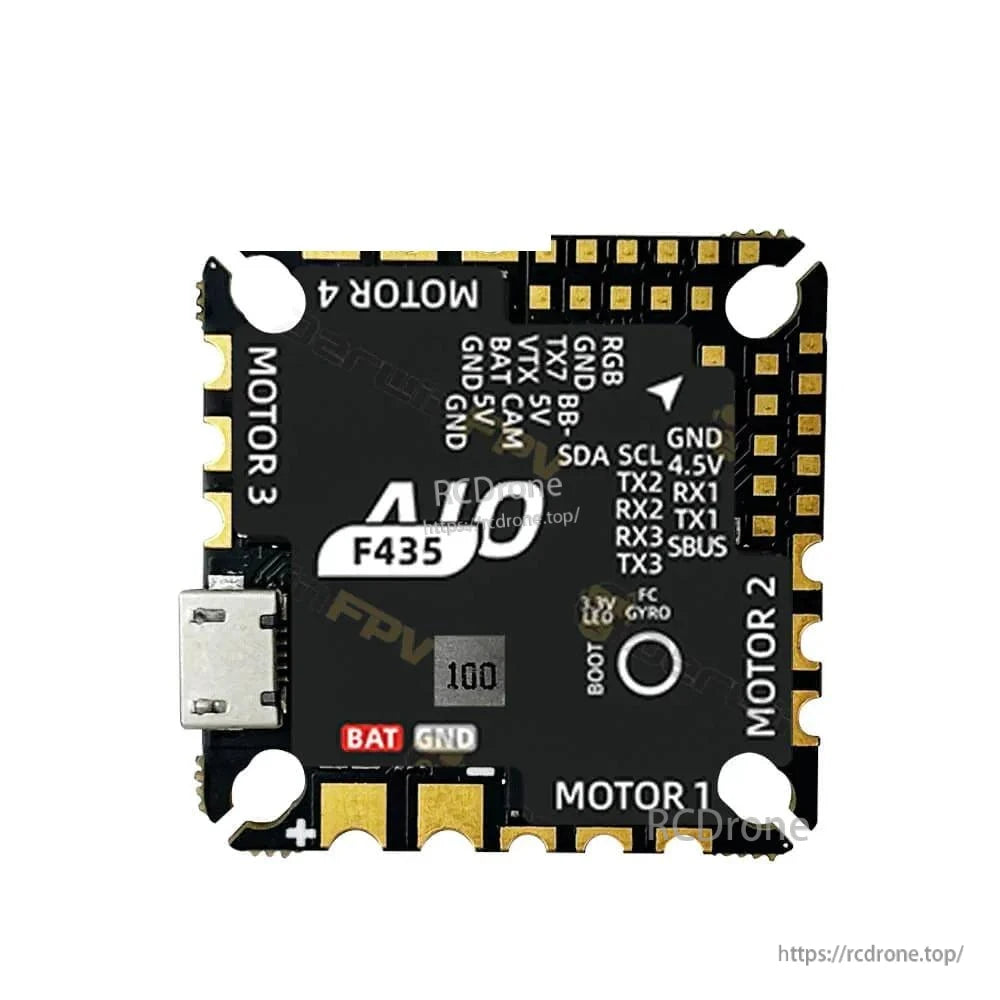

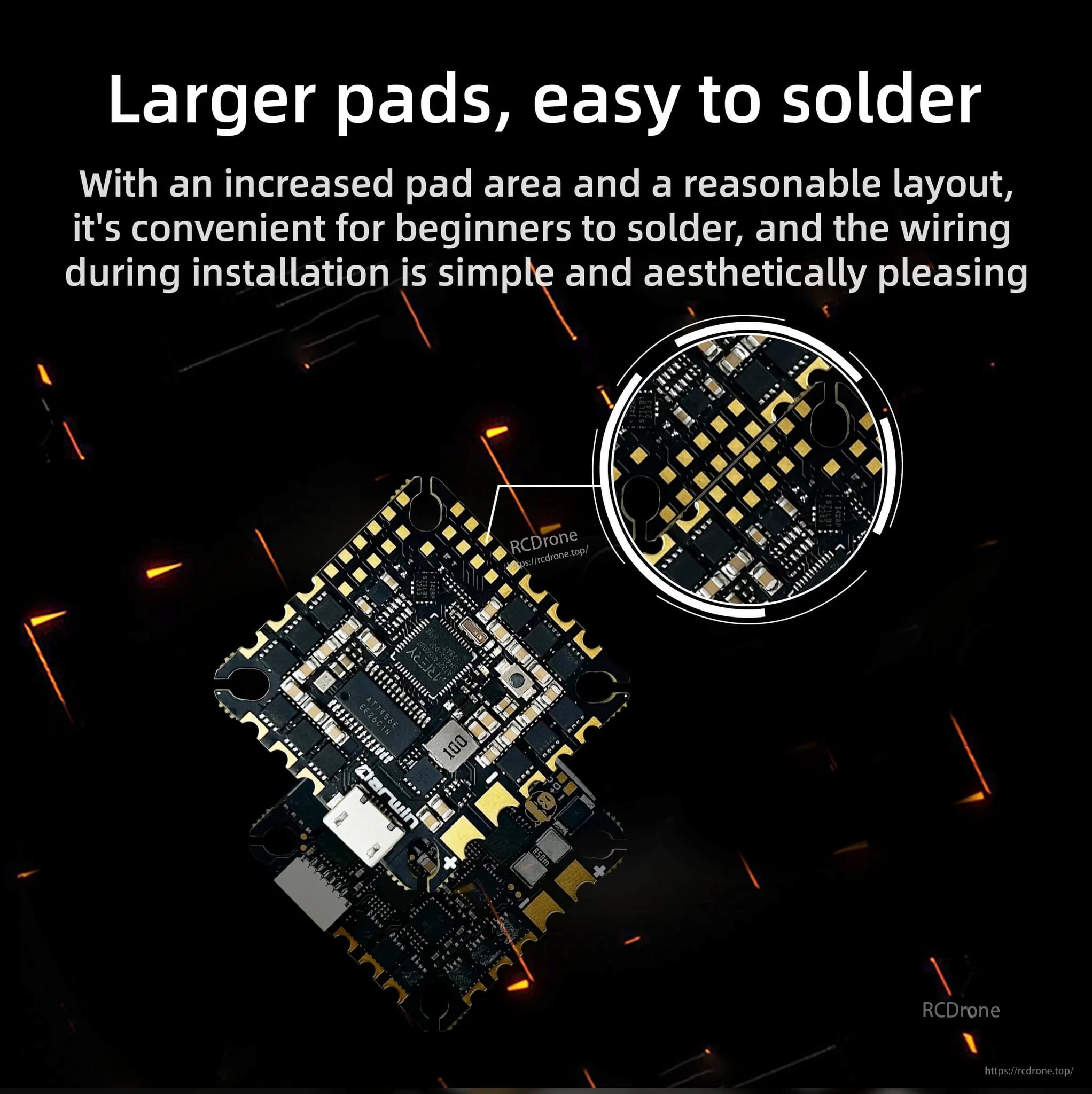

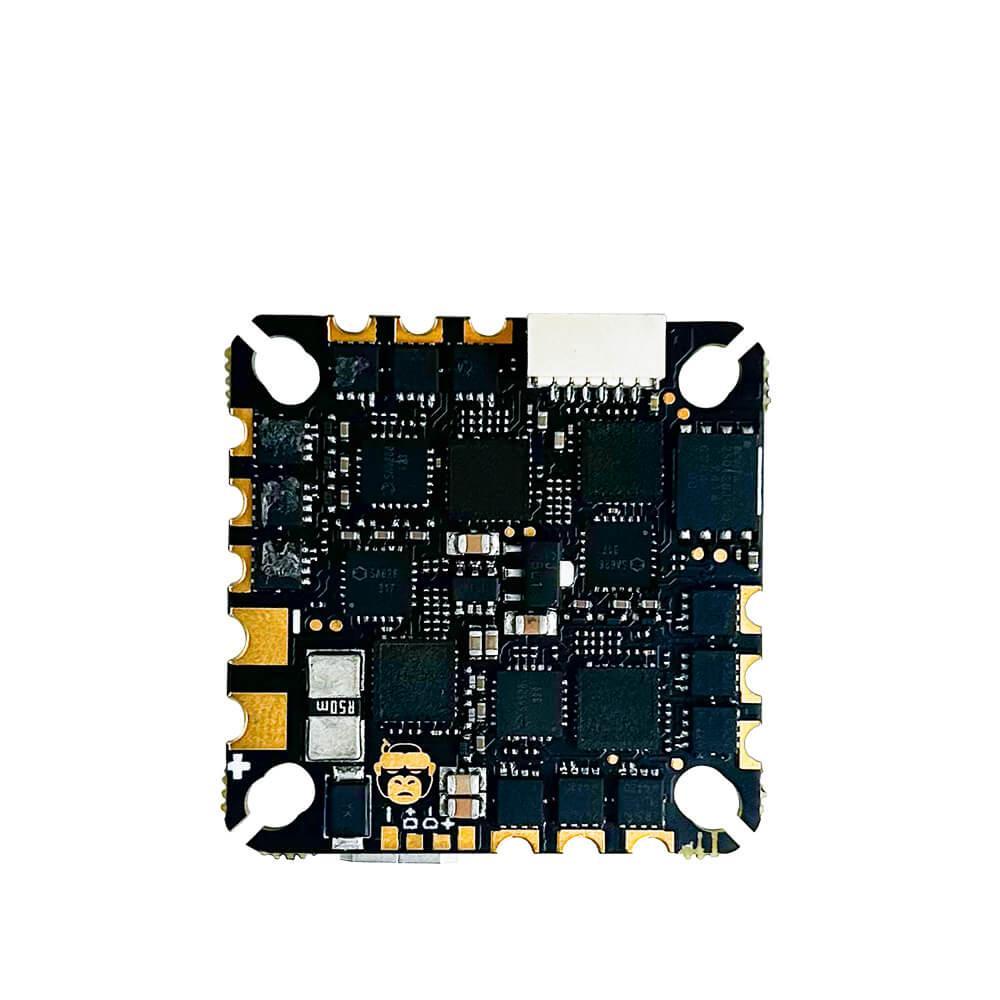

تساعد وسادات اللحام الأكبر وتخطيط الوسادات العملي في جعل الأسلاك أنظف واللحام أسهل أثناء التثبيت.

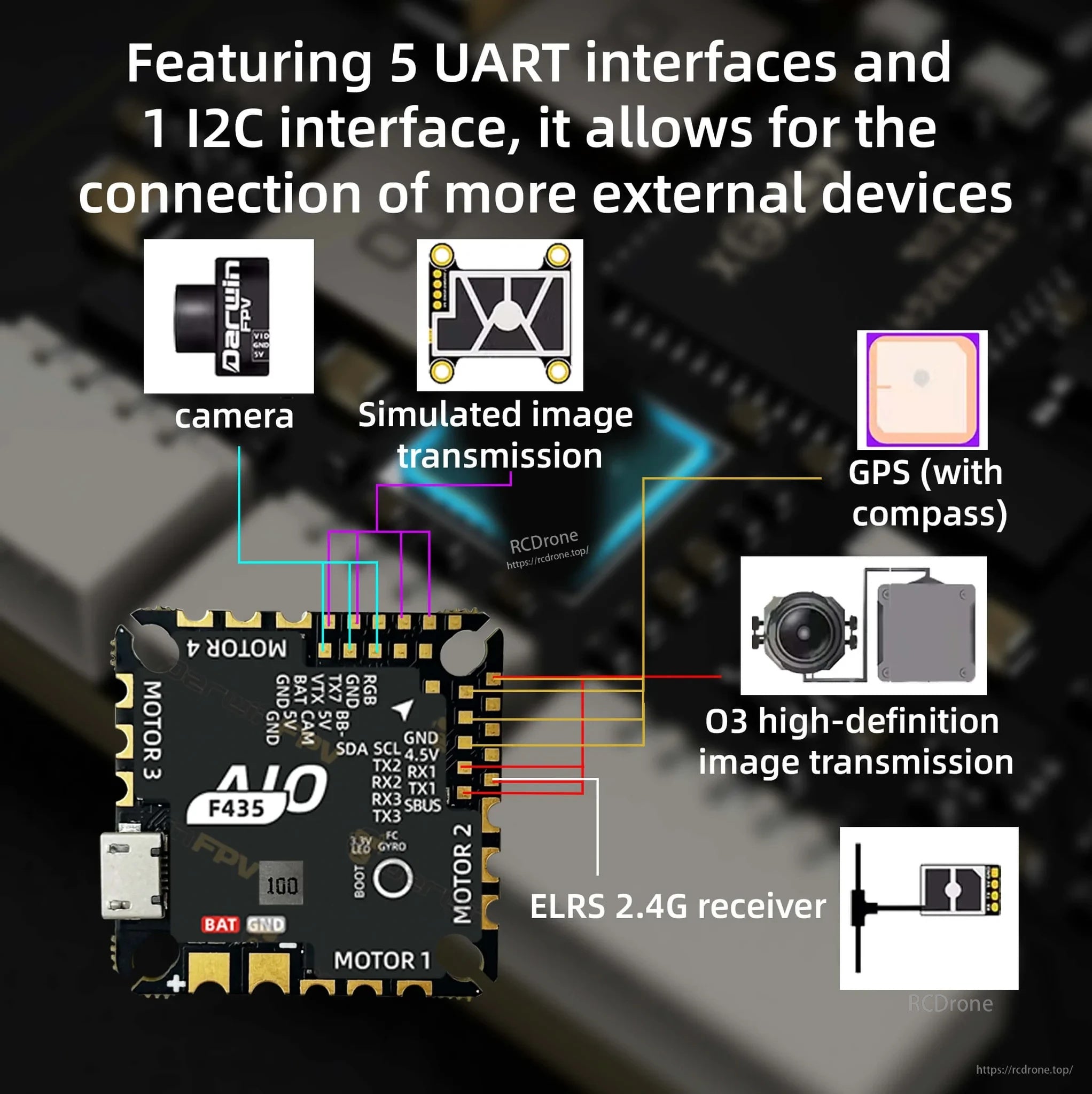

تدعم عدة واجهات UART بالإضافة إلى I2C الملحقات الشائعة مثل GPS مع بوصلة، وأنظمة VTX الرقمية، ومستقبلات ELRS.

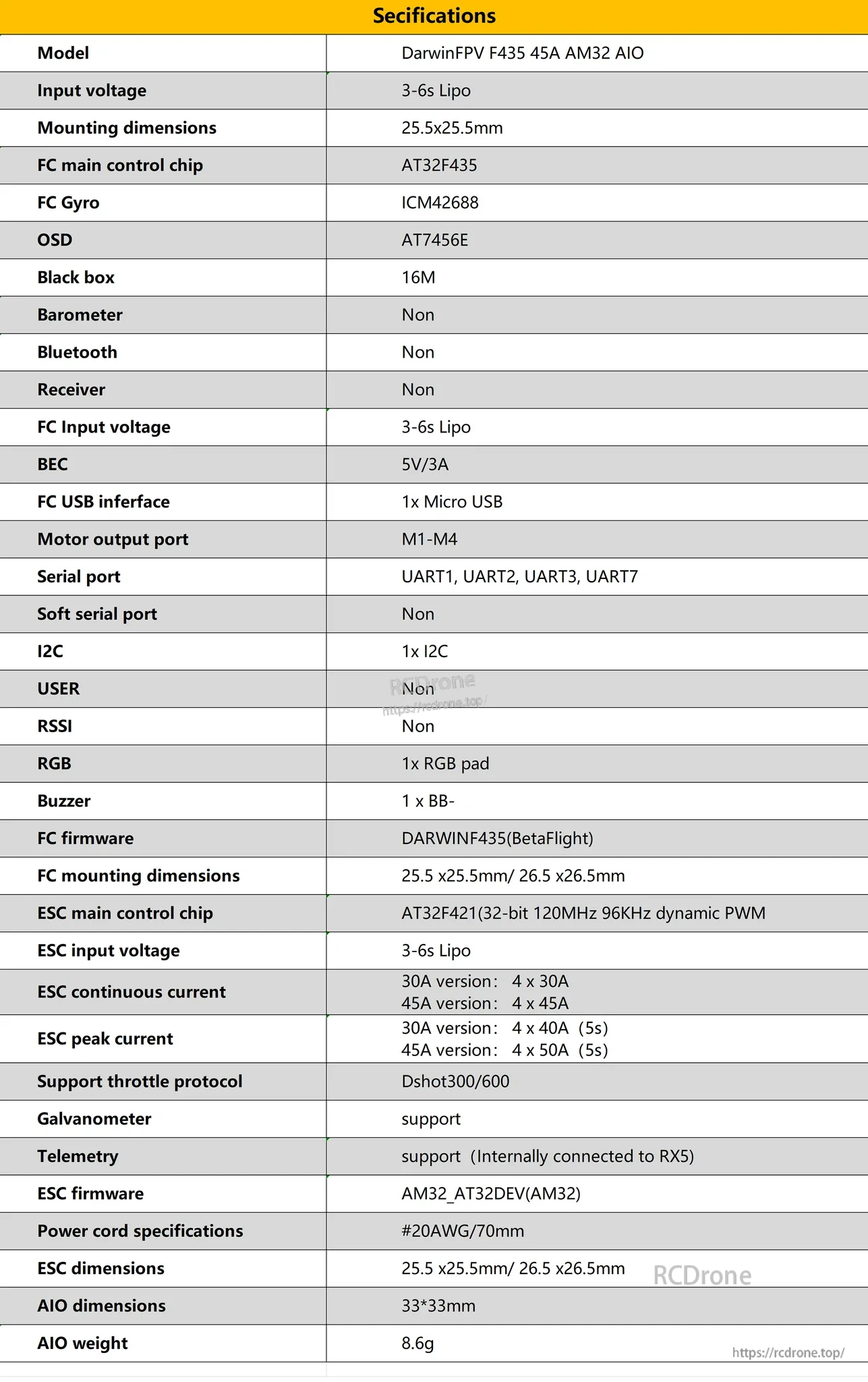

تم إدراج المواصفات الكاملة للتحقق السريع من التوافق، بما في ذلك إدخال 3–6S، وإخراج BEC، وحجم التركيب.
تشمل الملحقات المرفقة أجزاء التثبيت الأساسية مثل المكثف، وسلك الطاقة وXT30، والأجهزة، ولوحة معلمات USB.

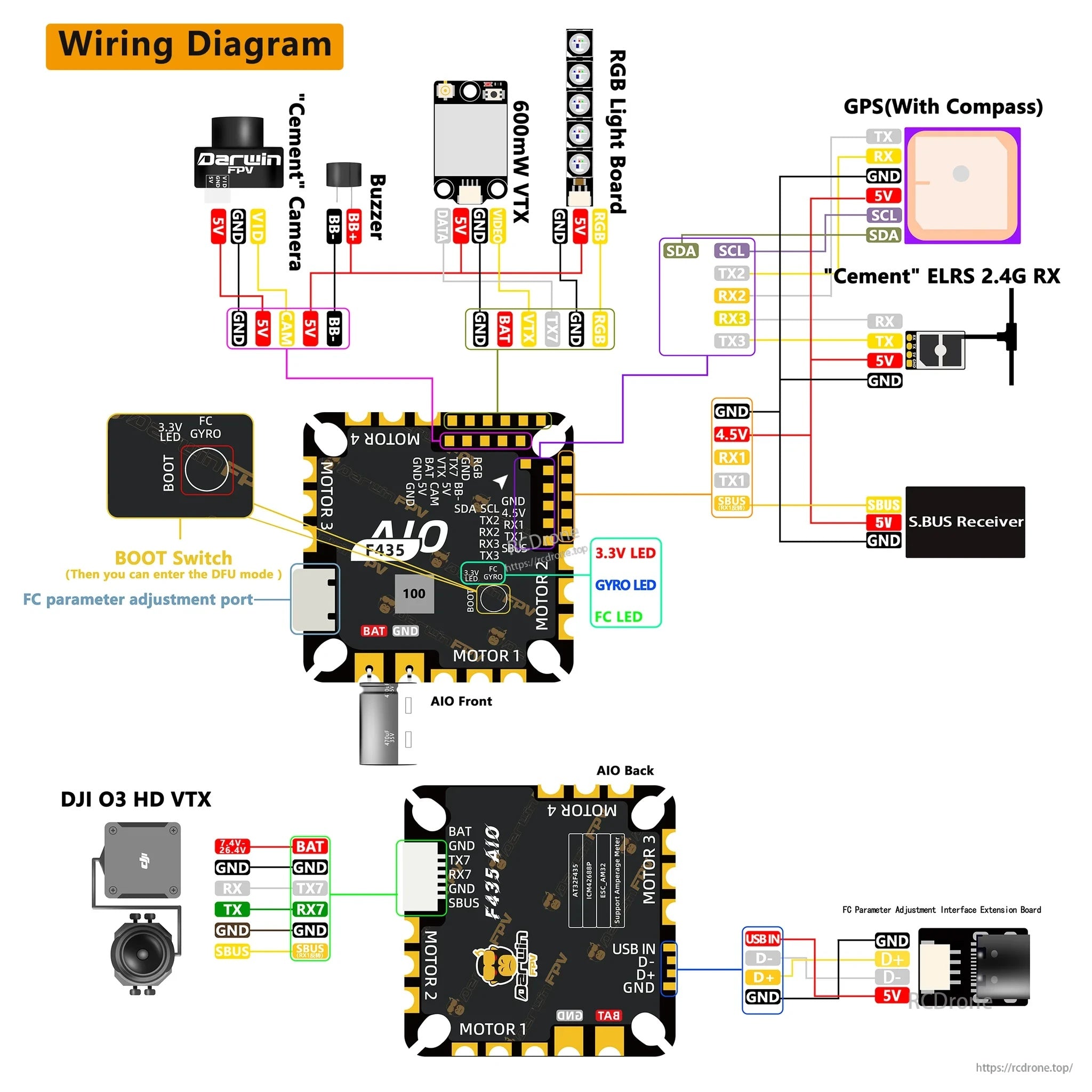

استخدم خريطة الأسلاك لتوصيل الملحقات والطاقة بشكل صحيح، بما في ذلك المستقبل، GPS/البوصلة، الكاميرا، وDJI O3 HD VTX.
