جهاز استقبال FPV صوتي EWRF 5.8GHz 56 قناة UVC OTG بدقة 720P (720*480/30 إطار في الثانية) لهواتف أندرويد
جهاز استقبال FPV صوتي EWRF 5.8GHz 56 قناة UVC OTG بدقة 720P (720*480/30 إطار في الثانية) لهواتف أندرويد
EWRF
تعذر تحميل توفر الالتقاط
نظرة عامة
جهاز استقبال الصوت FPV EWRF 5.8GHz 56CH UVC OTG هو جهاز استقبال OTG سلكي للهواتف المحمولة التي تعمل بنظام أندرويد، مصمم لعرض فيديو FPV التناظري بتردد 5.8G من خلال تطبيقات الكاميرا المتوافقة مع UVC. يدعم 56 قناة، وضبط بواسطة الأزرار، والبحث التلقائي عن القنوات، ويمكنه أيضًا توفير مخرج AV عبر واجهة 1.27mm 4-pin.
الميزات الرئيسية
- جهاز استقبال 5.8GHz / 56CH
- اتصال سلكي UVC OTG للهواتف المحمولة التي تدعم OTG
- دقة الفيديو: 720P؛ 720*480/30Fps (720*480px)
- تحكم بواسطة الأزرار: ضغط قصير للتبديل بين القنوات (1-8) والنطاقات (A-R)؛ ضغط طويل للبحث التلقائي عن التردد/القناة

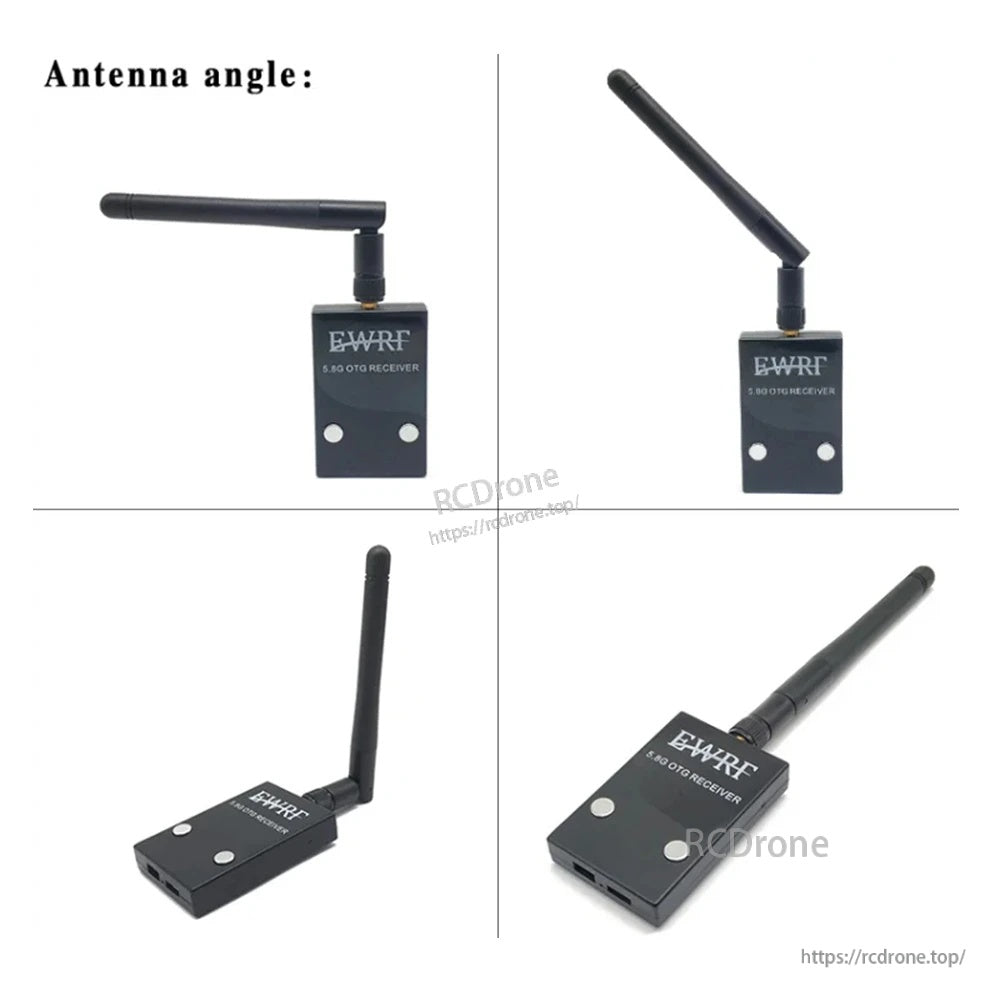

- موصل هوائي داخلي SMA (يشمل هوائي RP-SMA)
- يدعم العرض الخارجي عبر مخرج AV (واجهة 1.27mm 4-pin)
- وظائف دبابيس كابل AV: الأبيض = مخرج الصوت، الأصفر = مخرج الفيديو، الأحمر = 5V، الأسود = GND
- ملاحظات التطبيق: تم تحديث جهاز الاستقبال؛ لا تستخدم تطبيق "FUAV".بحث التطبيقات: PocketFPV / GoFPV / كاميرا usb otg. التطبيقات المقترحة: CameraFi / FPViewer / كاميرا الويب USB
المواصفات
| العلامة التجارية | EWRF |
| الموديل | جهاز استقبال FPV صوتي UVC OTG بتردد 5.8GHz 56CH |
| تردد التشغيل | 5.8GHz |
| قنوات التشغيل | 56CH |
| دقة الفيديو | 720P; 720*480/30Fps (720*480px) |
| الأبعاد | 52*23*9mm |
| الوزن | 20g (بما في ذلك الهوائي) |
| واجهة | موصل هوائي مع دبوس داخلي SMA |
| طريقة ضبط التردد | تعديل بواسطة زر |
| طريقة المسح | تلقائي بالكامل |
| طريقة الاتصال | اتصال سلكي |
| تطبيق الهاتف المحمول | كاميرا USB، تطبيق الجيب |
جدول القنوات / الترددات (جهاز استقبال OTG للهاتف المحمول EWRF)
| PR | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|---|---|---|---|---|---|---|---|---|
| A | 5865M | 5845M | 5825M | 5805M | 5785M | 5765M | 5745M | 5725M |
| B | 5733M | 5752M | 5771M | 5790M | 5809M | 5828M | 5847M | 5866M |
| C | 5705M | 5685M | 5665M | 5645M | 5885M | 5905M | 5925M | 5945M |
| D | 5740M | 5760M | 5780M | 5800M | 5820M | 5840M | 5860M | 5880M |
| E | 5362M | 5399M | 5436M | 5473M | 5510M | 5547M | 5584M | 5621M |
| R | 5658M | 5695M | 5732M | 5769M | 5806M | 5843M | 5880M | 5917M |
| L | 4990M | 5020M | 5050M | 5080M | 5110M | 5140M | 5170M | 5200M |

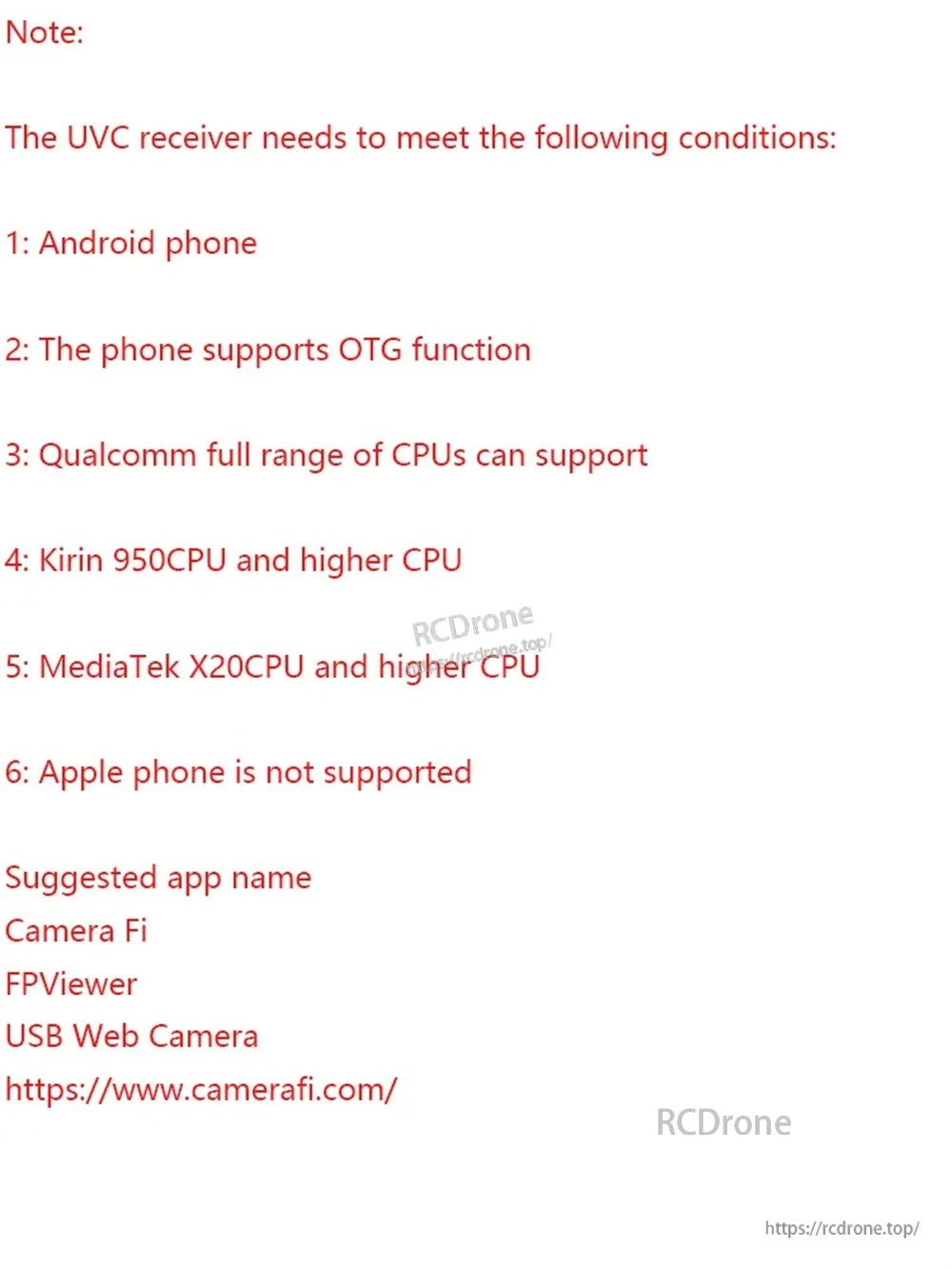

متطلبات الجهاز / التطبيق
- هاتف أندرويد
- الهاتف يدعم وظيفة OTG
- يمكن أن تدعم جميع معالجات Qualcomm
- معالج Kirin 950 وما فوق
- معالج MediaTek X20 وما فوق
- هاتف آبل غير مدعوم

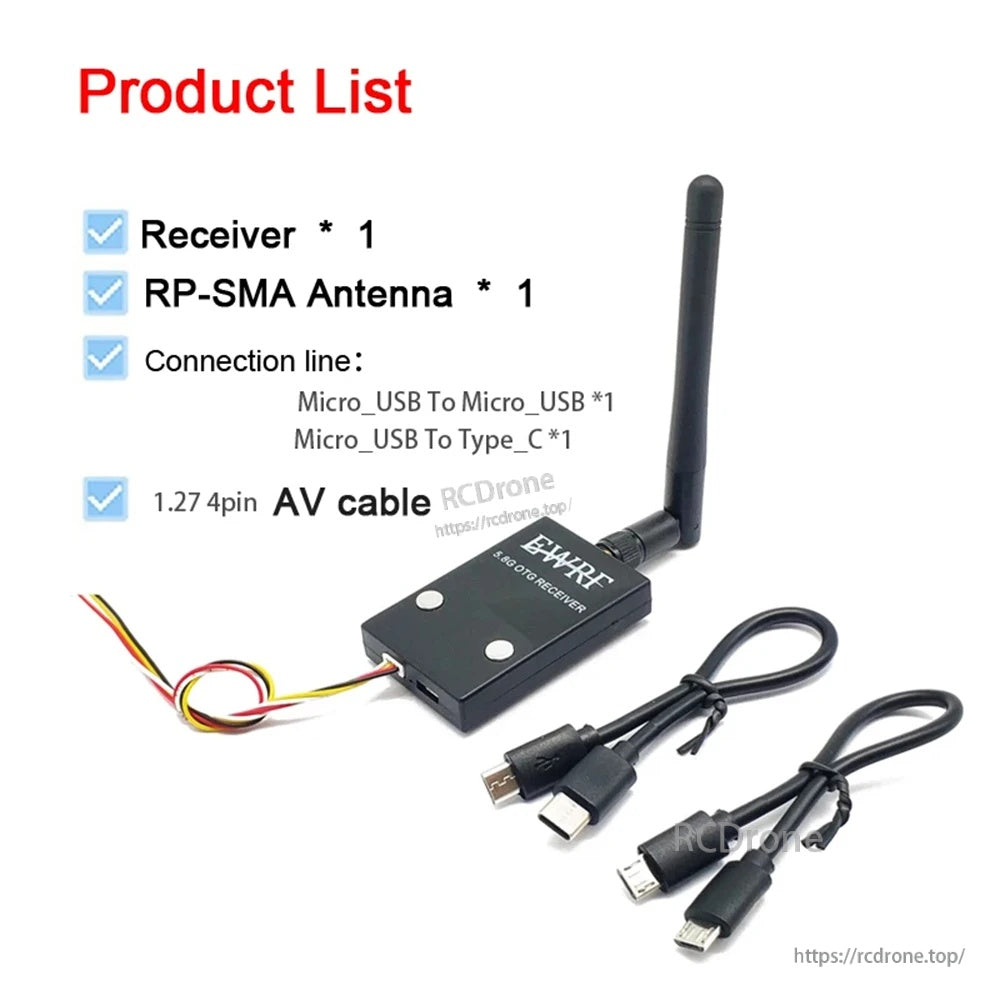

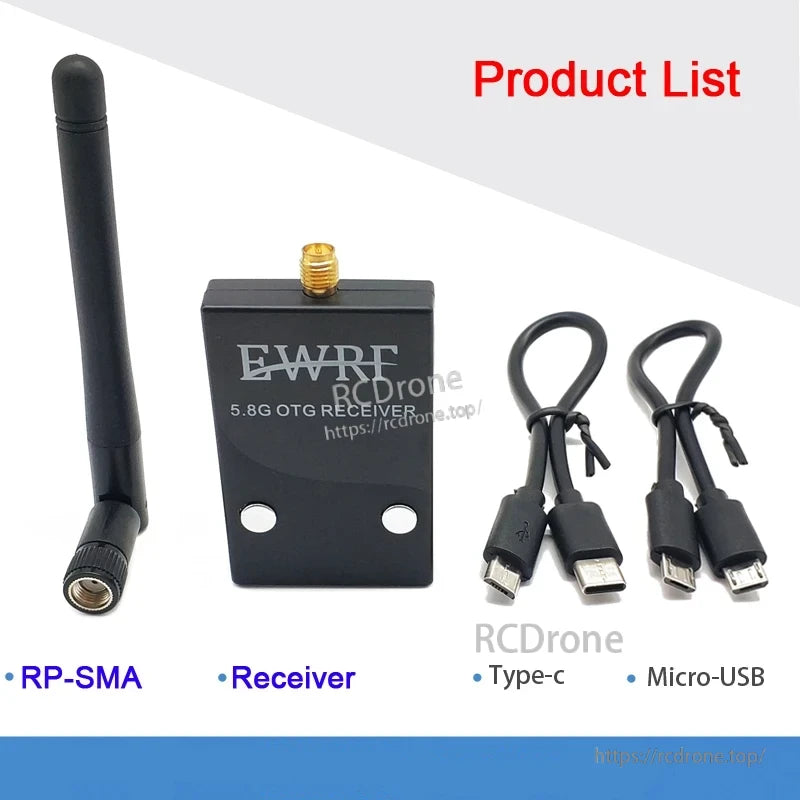

ما هو متضمن
- 1 × 5.8GHz جهاز استقبال OTG
- 1 x هوائي RP-SMA

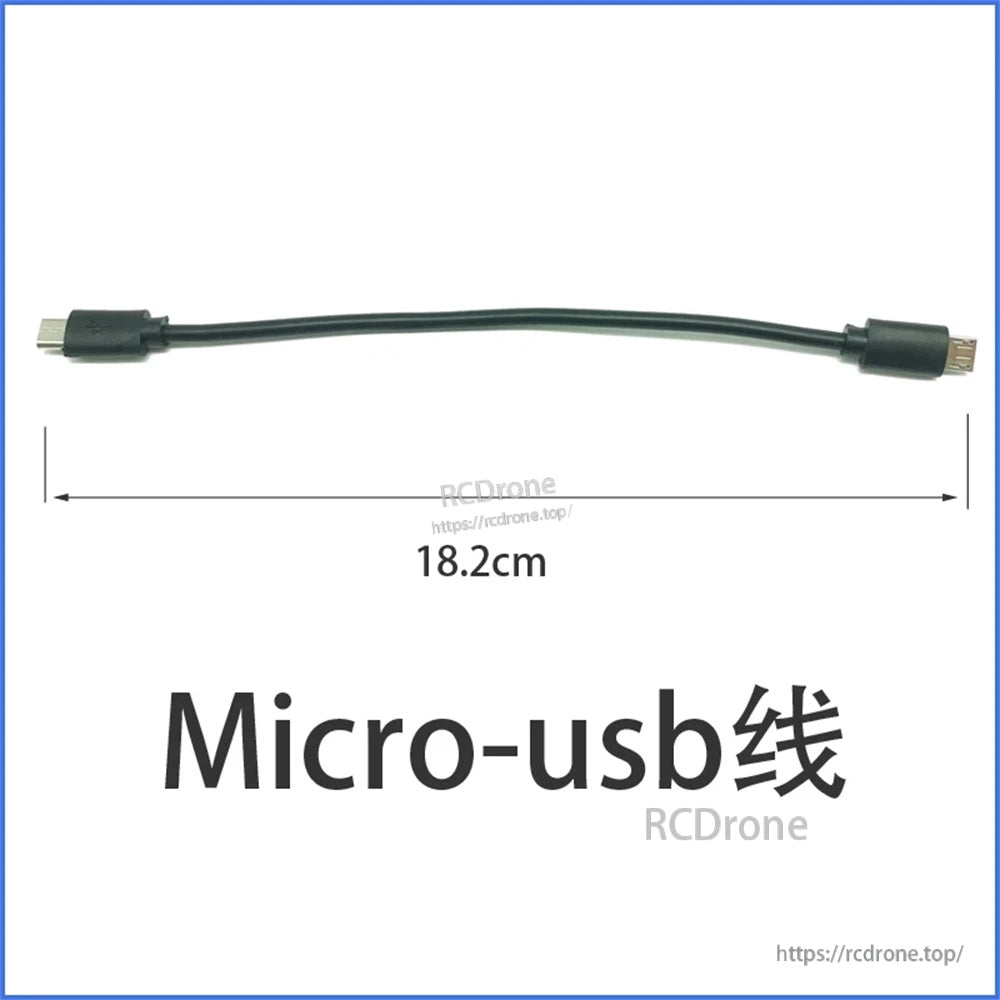

- 1 x كابل Micro-USB إلى Micro-USB
- 1 x كابل Micro-USB إلى Type-C
- 1 x كابل AV 4 دبابيس 1.27 مم
التطبيقات
- عرض فيديو FPV تناظري بتردد 5.8GHz على هواتف Android المتوافقة (UVC OTG)
- الاتصال بشاشة خارجية عبر مخرج AV (تتحول الشاشة إلى وضع AV)
للمساعدة في الإعداد وأسئلة التوافق، اتصل بـ support@rcdrone.top or زيارة https://rcdrone.top/.
التفاصيل

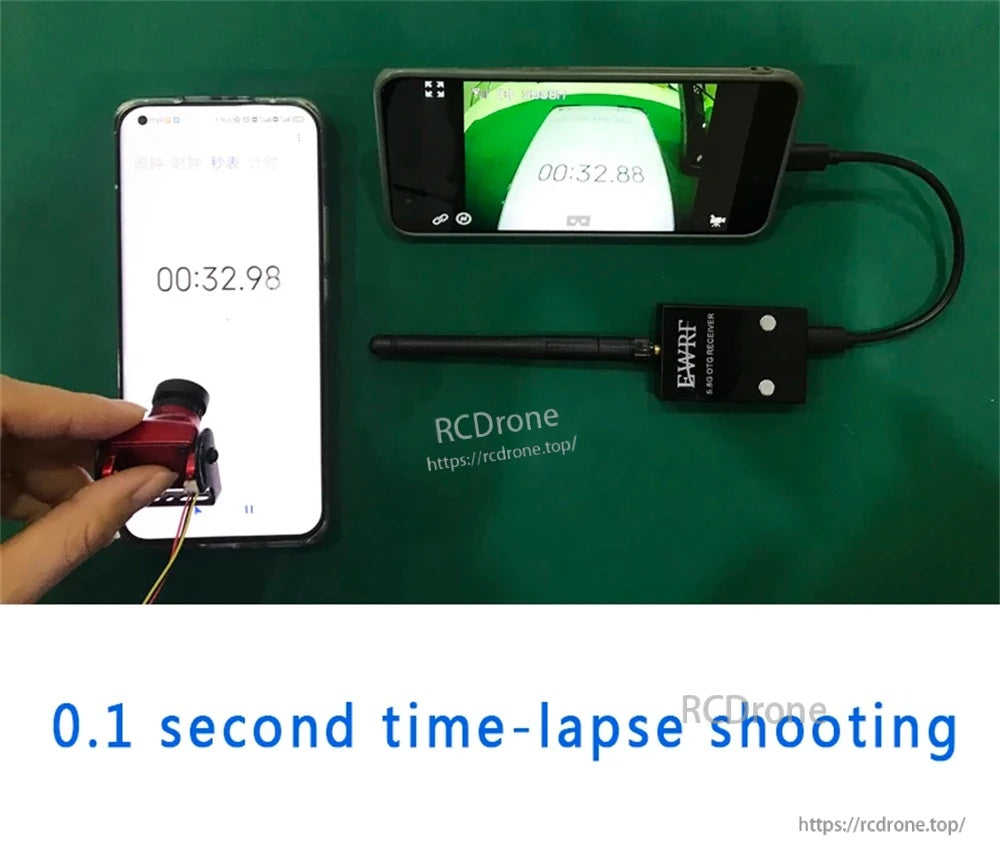

عرض فيديو FPV تناظري بتردد 5.8GHz على هاتف Android يدعم OTG باستخدام تطبيق كاميرا UVC.
يدعم ضبط الأزرار تغييرات سريعة في القناة والنطاق، بالإضافة إلى مسح تلقائي عند الضغط لفترة طويلة لقفل الإشارة.

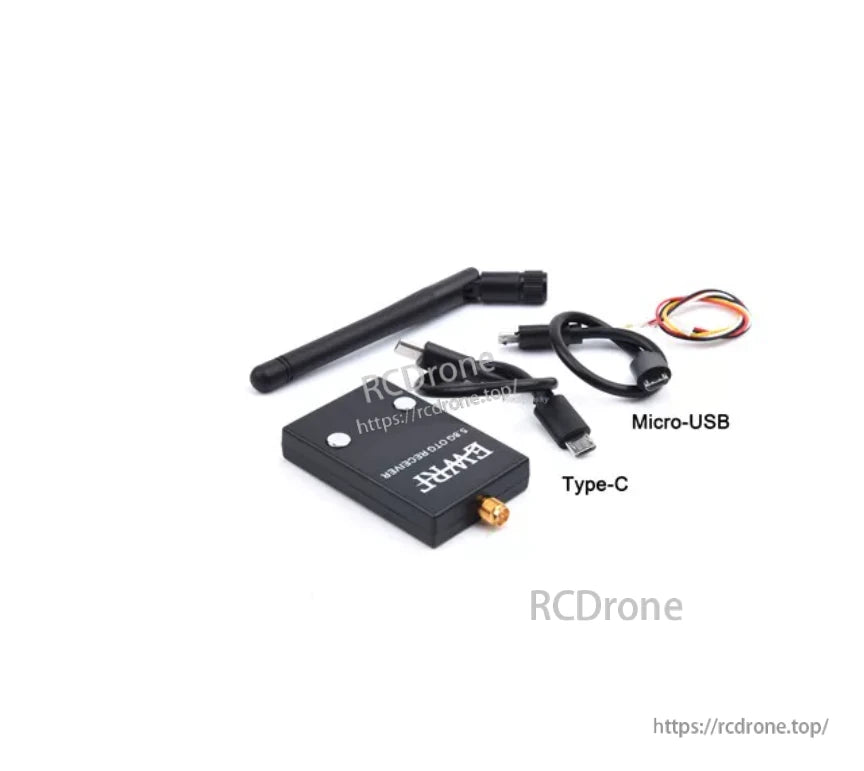

يتضمن كابلين OTG لتوصيل هواتف Android إما USB-C أو Micro‑USB.
استخدم مخرج AV 4 دبابيس 1.27 مم لتغذية الفيديو (والصوت) إلى شاشة خارجية عند الحاجة.

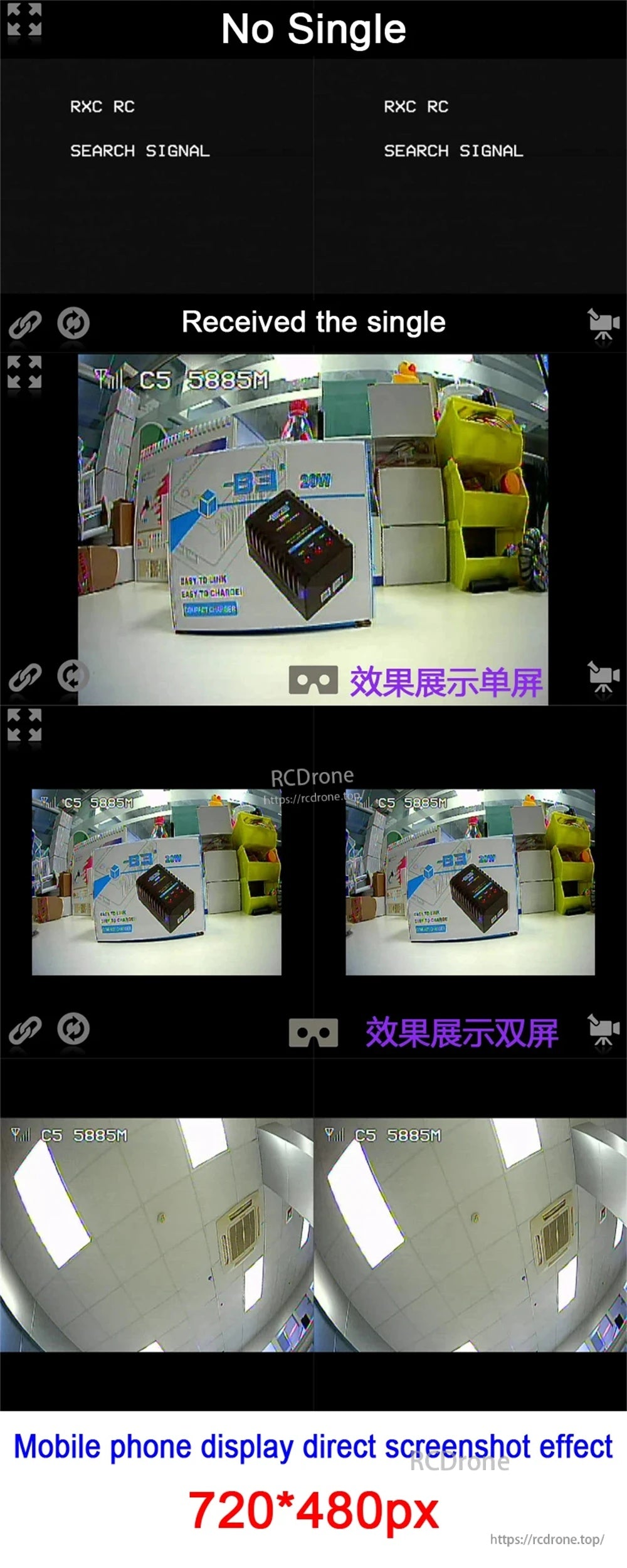

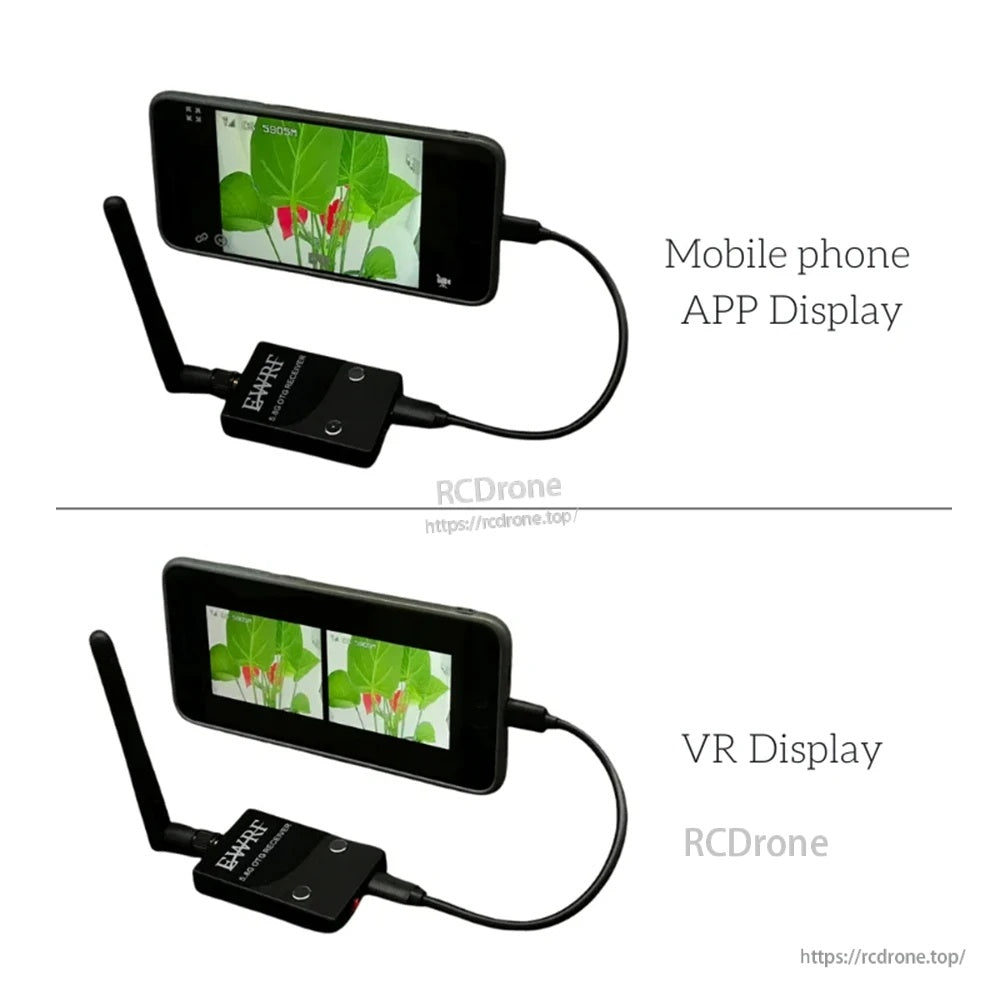

يمكن للتطبيقات المتوافقة عرض عرض FPV القياسي أو تخطيط VR مقسم للشعارات.

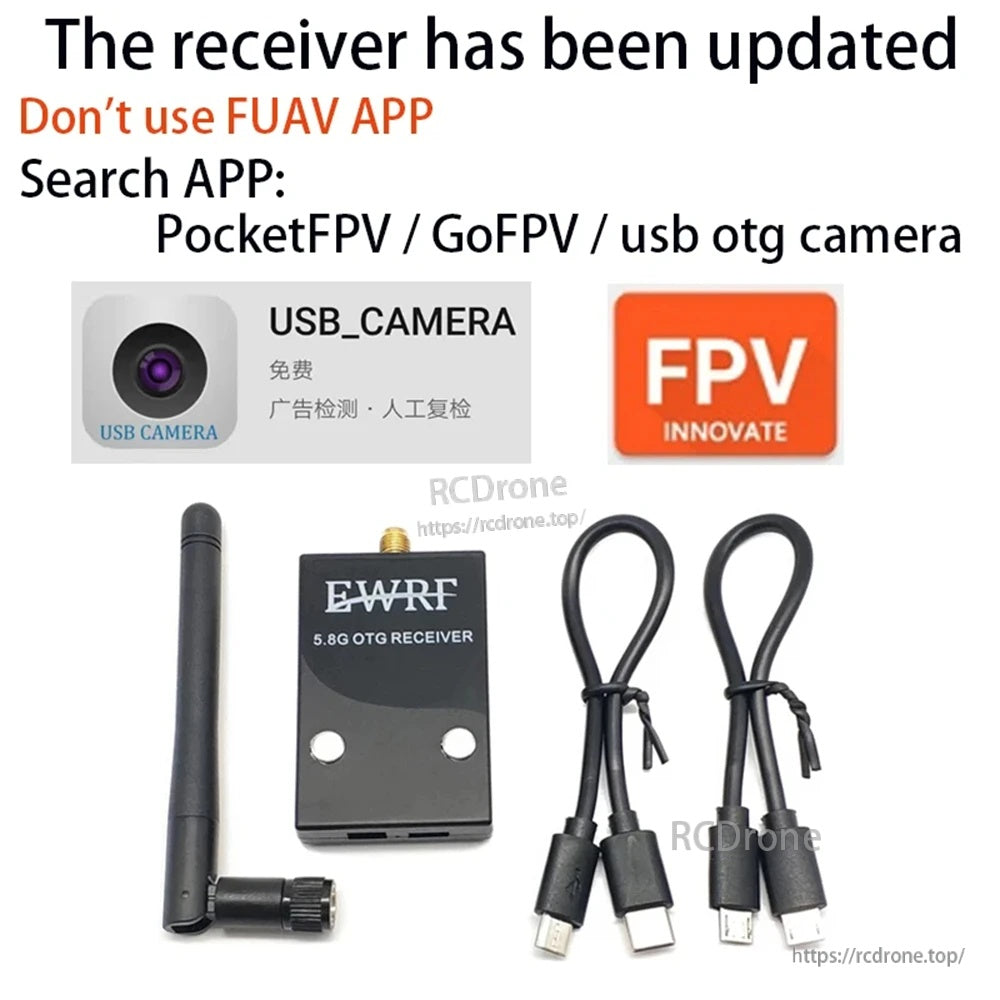

تجنب تطبيق FUAV؛ جرب PocketFPV أو GoFPV أو التطبيقات الشائعة لكاميرات USB OTG / عارض UVC بدلاً من ذلك.
يتطلب وجود هاتف أندرويد يدعم OTG؛ لا يدعم iPhone عرض UVC OTG.
كل ما تحتاجه لمشاهدة الهاتف واختبار AV-out موجود في العلبة، بما في ذلك كابل AV ذو 4 دبابيس.
يحتفظ كابل OTG القصير بجهاز الاستقبال قريبًا من الهاتف لتجهيز مرتب ومنخفض السحب.
