محرك سيرفو FEETECH STS3025BL، 12 فولت بدون فرشاة مع مشفر مغناطيسي، عمود مزدوج TTL، قوة 20/40 كجم.سم، سرعة قصوى 170 دورة/دقيقة
محرك سيرفو FEETECH STS3025BL، 12 فولت بدون فرشاة مع مشفر مغناطيسي، عمود مزدوج TTL، قوة 20/40 كجم.سم، سرعة قصوى 170 دورة/دقيقة
Feetech
تعذر تحميل توفر الالتقاط
نظرة عامة

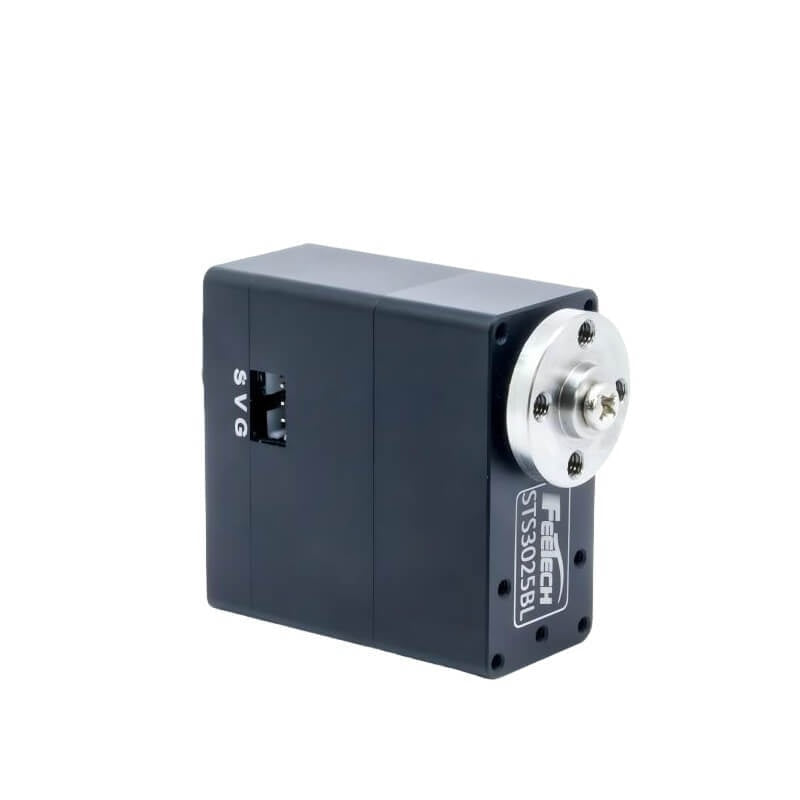

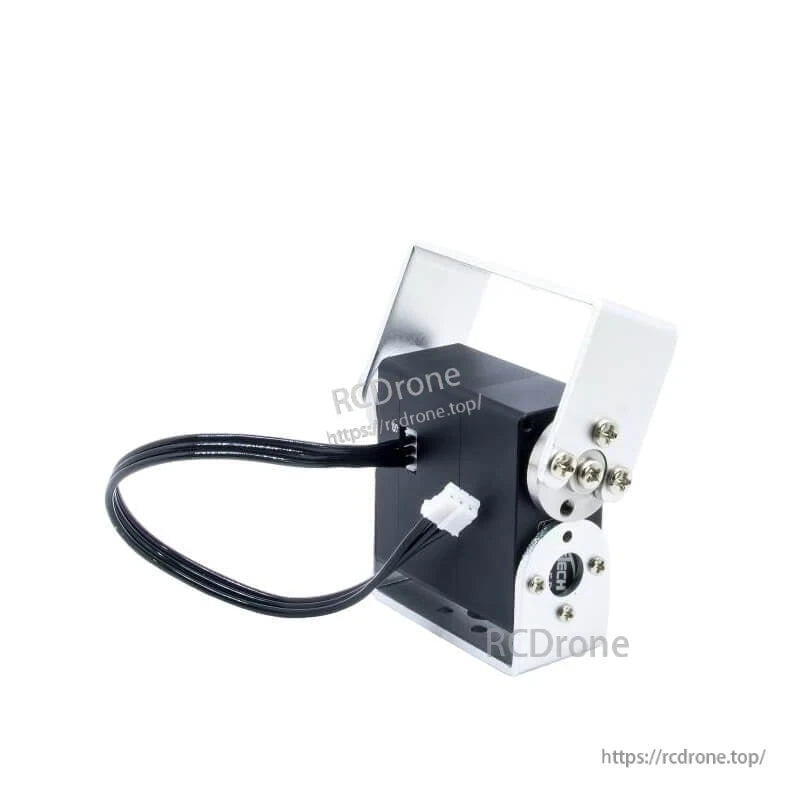

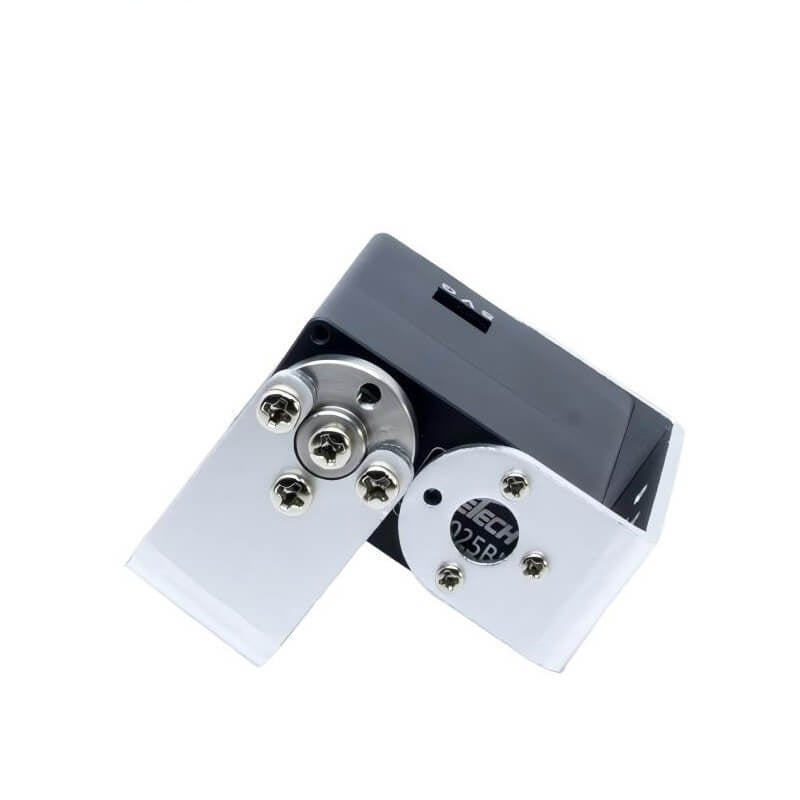

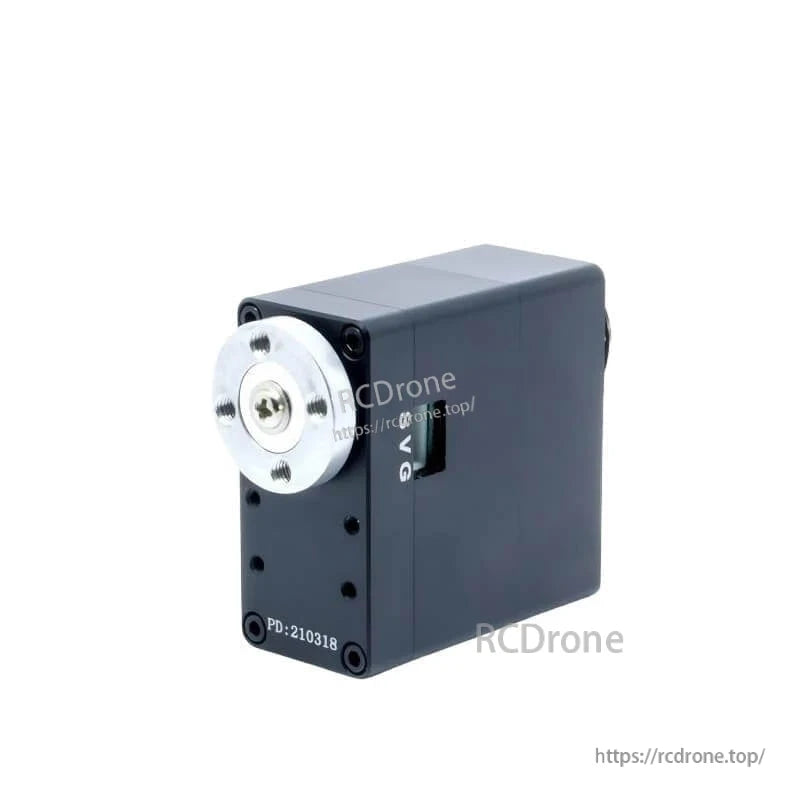

محرك السيرفو FEETECH STS3025BL هو محرك بدون فرش، بجهد 12 فولت، مزود بترميز مغناطيسي، ومشغل تسلسلي TTL ذو عمود مزدوج مصمم للحركة الدقيقة، عالية السرعة، وعالية العزم في الروبوتات والأتمتة. يتوفر بنسختين (ST-3025-C001 و ST-3025-C002)، ويوفر عزم دوران يصل إلى 20 كجم.سم أو 40 كجم.سم في حالة التوقف القصوى، ويتميز بتروس فولاذية، ومحامل كروية، وهيكل من الألمنيوم، ويدعم الدوران غير المحدود مع تشغيل 360° عندما يكون 0~4096. كما أن سنّ التروس 25T/OD5.9mm وسلك الموصل 15CM يسهلان التكامل، بينما يوفر التحكم الرقمي في الحزم عبر الاتصال التسلسلي غير المتزامن نصف الثنائي تحديد موقع سريع وتعليقات غنية.
الميزات الرئيسية
- محرك بدون فرش بجهد 12 فولت مع ترميز مغناطيسي وعمود مزدوج
- خيارات عزم دوران: 20 كجم.سم (ST-3025-C001) أو 40 كجم.سم (ST-3025-C002)
- سرعة عالية: تصل إلى 0.059sec/60° (170RPM) @12V على ST-3025-C001
- نظام تروس فولاذي مع محامل كروية؛ علبة ألومنيوم
- تحكم رقمي بتقنية TTL؛ اتصال تسلسلي غير متزامن نصف ثنائي الاتجاه
- دوران غير محدود؛ 360° (عندما 0~4096) مع 25T/OD5.9mm تروس مسنن
- تغذية راجعة للبيانات (تعتمد على الطراز) للحمل، الموقع، السرعة، جهد الإدخال، التيار، درجة الحرارة
- حجم مدمج أ: 40 مم ب: 20 مم ج: 40 مم؛ الوزن 89± 1 جرام
المواصفات
| المعلمة | ST-3025-C001 | ST-3025-C002 |
|---|---|---|
| اسم المنتج | 12V 20KG مشفر مغناطيسي مزدوج المحور TTL سيرفو | 12V 40KG مشفر مغناطيسي مزدوج المحور TTL سيرفو |
| نطاق درجة حرارة التخزين | -30℃～80℃ | -30℃～80℃ |
| نطاق درجة حرارة التشغيل | -20℃～60℃ | -20℃～60℃ |
| الحجم | أ: 40 مم ب: 20 مم ج: 40 مم | أ: 40 مم ب: 20 مم ج: 40 مم |
| الوزن | 89± 1 جرام | 89± 1 جرام |
| نوع التروس | تروس فولاذية | تروس الصلب |
| زاوية الحد | لا يوجد حد | لا يوجد حد |
| محمل | محامل كروية | محامل كروية |
| تروس القرن المسمارية | 25T/OD5.9mm | 25T/OD5.9mm |
| شبح الرافعة | 0° | 0° |
| حالة | ألمنيوم | ألمنيوم |
| سلك الموصل | 15سم | 15سم |
| محرك | محرك بدون فرشاة | محرك بدون فرشاة |
| نطاق جهد التشغيل | 12فولت | 12فولت |
| سرعة بدون حمل | 0.059ثانية/60°（ 170RPM ）@12فولت | 0.117ثانية/60°（85RPM）@12فولت |
| تيار التشغيل (عند عدم الحمل) | 380مللي أمبير@12فولت | 380مللي أمبير@12فولت |
| عزم الدوران الأقصى | 20كجم.سم@12فولت | 40كجم.سم@12فولت |
| عزم الدوران المقدر | 6.5كجم.سم@12فولت | 10كجم.سم@12فولت |
| تيار التوقف | 4.4أمبير@12فولت | 4.4A@12V |
| إشارة التحكم | حزمة رقمية | حزمة رقمية |
| نوع البروتوكول | اتصال تسلسلي غير متزامن نصف مزدوج | اتصال تسلسلي غير متزامن نصف مزدوج |
| نطاق المعرف | 0-253 | 0-253 |
| سرعة الاتصال | 38400bps ~ 1 Mbps | 38400bps ~ 1 Mbps |
| درجة التشغيل | 360° (عندما 0~4096) | 360° (عندما 0~4096) |
| التغذية الراجعة | الحمل، الموضع، السرعة، جهد الإدخال، التيار، درجة الحرارة | الحمل، السرعة، جهد الإدخال، التيار، درجة الحرارة |
التطبيقات
- الروبوتات البشرية
- الأذرع الروبوتية
- الهياكل الخارجية
- الروبوتات رباعية الأرجل
- مركبات AGV
- روبوتات ARU
دليل المستخدم
- SC-0090-C001Serial_Communication_Specification.pdf
- ST-3025-C001-PRODUCT_SPECIFICATION.pdf
- ST-3025-C002-PRODUCT_SPECIFICATION.pdf
- ST-3025-C001_Product_structure_diagram.pdf
- ST-3025-C002_Product_structure_diagram.pdf
