نظرة عامة

قائمة GEPRC GEP-DS25 DarkStar25 تقدم إطار طائرة FPV drone بحجم 2.5 بوصة وأجزاء بديلة أو ملحقات قابلة للاختيار. خيار إطار DarkStar25 هو تصميم بقاعدة عجلات 115 مم لدوارات بحجم 2.5 بوصة propellers, مع واقيات دوارات سوداء وخيارات غطاء كامي شفاف أبيض أو أسود.

يوصف الإطار بأنه مصنوع من مادة مركبة من النايلون المعزز ولوحة كربونية رئيسية بسمك 2.5 مم. هيكل التعليق المعلق ذو النقاط الخمس مصمم لامتصاص الصدمات والاهتزاز. يوصف الإطار بأنه مناسب للطيران في الداخل والخارج.

الميزات

خيار إطار DarkStar25

هيكل كروي معلق ذو خمس نقاط.
مدخل USB مثبت في الأسفل للتعديل.
براغي قفل وكريات ممتصة للصدمات مع براغي تثبيت؛ تهدف براغي القفل إلى المساعدة في منع انفصال الإطار العلوي عند الاصطدام.
براغي القفل لا تؤثر على تثبيت الصورة ويمكن تثبيتها بشكل اختياري.
غطاء حماية الكاميرا، قبة علوية سريعة الإطلاق، وحماية المروحة سريعة الإطلاق للوصول إلى الصيانة.
حجرة GPS مدمجة.
تصميم كرة التخميد المعلقة المذكور أنه يقلل من مشاكل تثبيت الجيروسكوب في وحدة DJI O4 Air Pro.

المواصفات

خيار إطار DarkStar25

المواصفة	القيمة
النموذج	إطار GEP-DS25
حجم الإطار / حجم المروحة	2.5 بوصة / 2.5 بوصة
أبعاد الإطار	159 × 153 × 80 مم
قاعدة العجلات	115 مم
لون واقي المروحة	أسود
لون الغطاء	كريم أبيض / أسود شفاف
لون غطاء الكاميرا	كريم أبيض / أسود شفاف
سمك اللوحة الكربونية الرئيسية	2.5 مم
نمط تركيب وحدة التحكم بالطيران	25.5 × 25.5 مم
نمط تركيب VTX	25.5 × 25.5 مم
نمط تركيب المحرك	9 × 9 مم
عرض تركيب الكاميرا	20 مم
أبعاد تركيب نظام تحديد المواقع	15 × 15 × 5.5 مم
موصل الطاقة	XT30U-M
وزن الإطار	77.2 غرام

الأبعاد والوزن للمرجع فقط؛ يرجى الرجوع إلى المنتج الفعلي.

المكونات الموصى بها لخيار إطار DarkStar25

المكون	التوصية
وحدة التحكم في الطيران	F722 35A AIO
المحركات	1404 4600KV
نظام تحديد المواقع العالمي (GPS)	GEP-M10nano GPS
البطارية	LiPo أو LiHV 4S، 700–850 mAh
المراوح	HQProp DT63MMX3 V2
VTX	DJI O4 Air Unit Pro أو DJI O4 Wide Air Unit

خيارات الأجزاء المتاحة

أحزمة البطارية

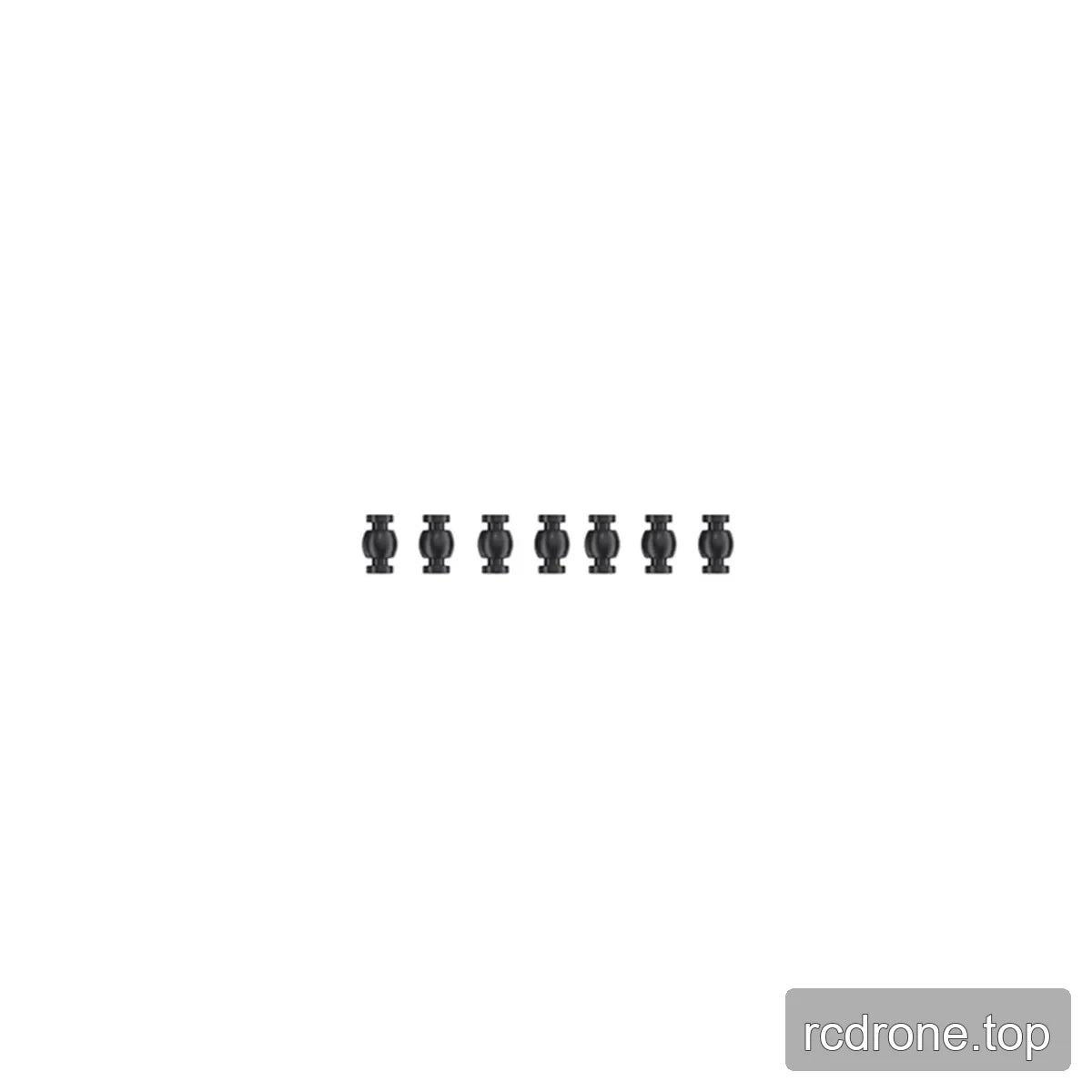

كرات التخميد (7 قطع)

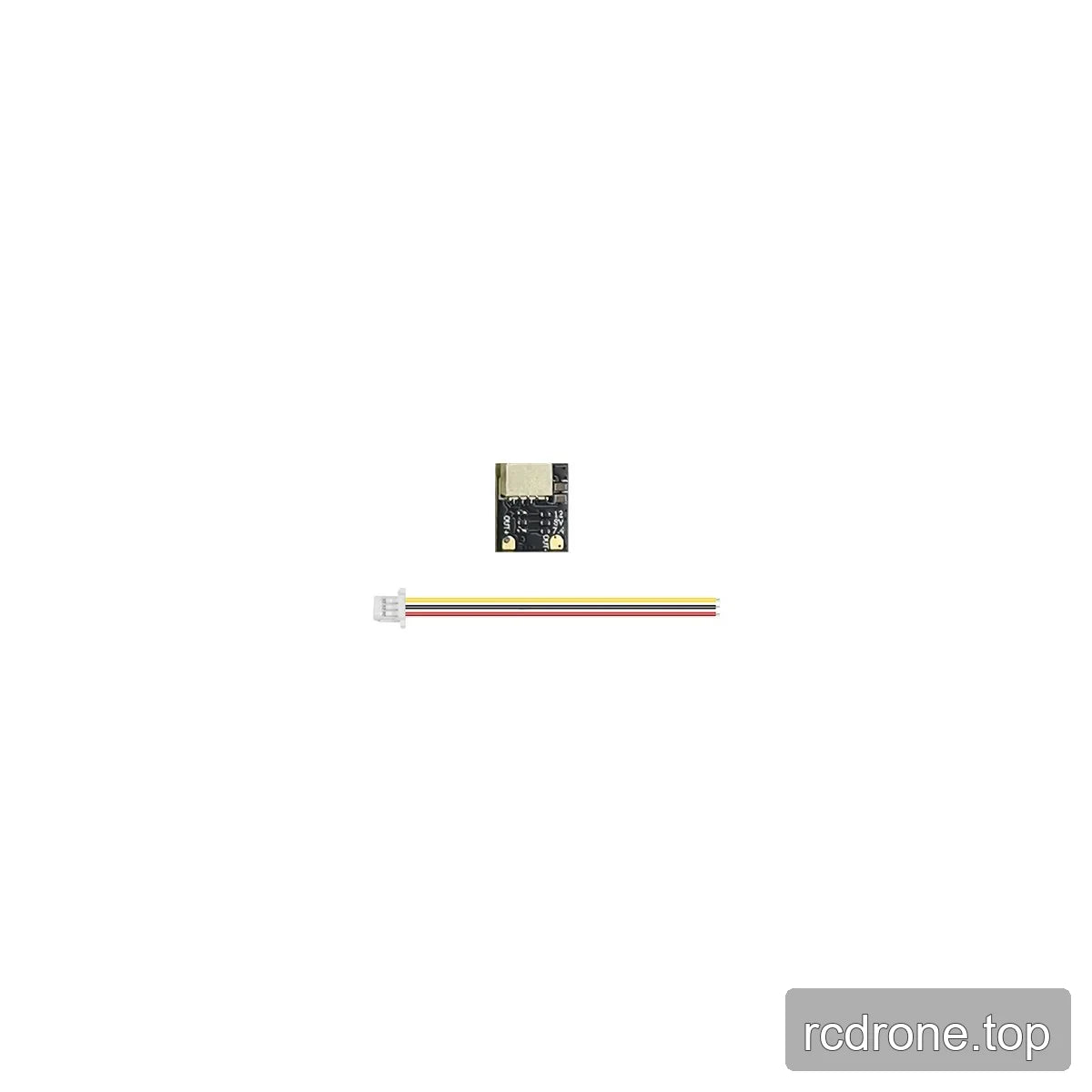

شريط LED COB Mini-BEC
إطار DarkStar25
طقم البراغي

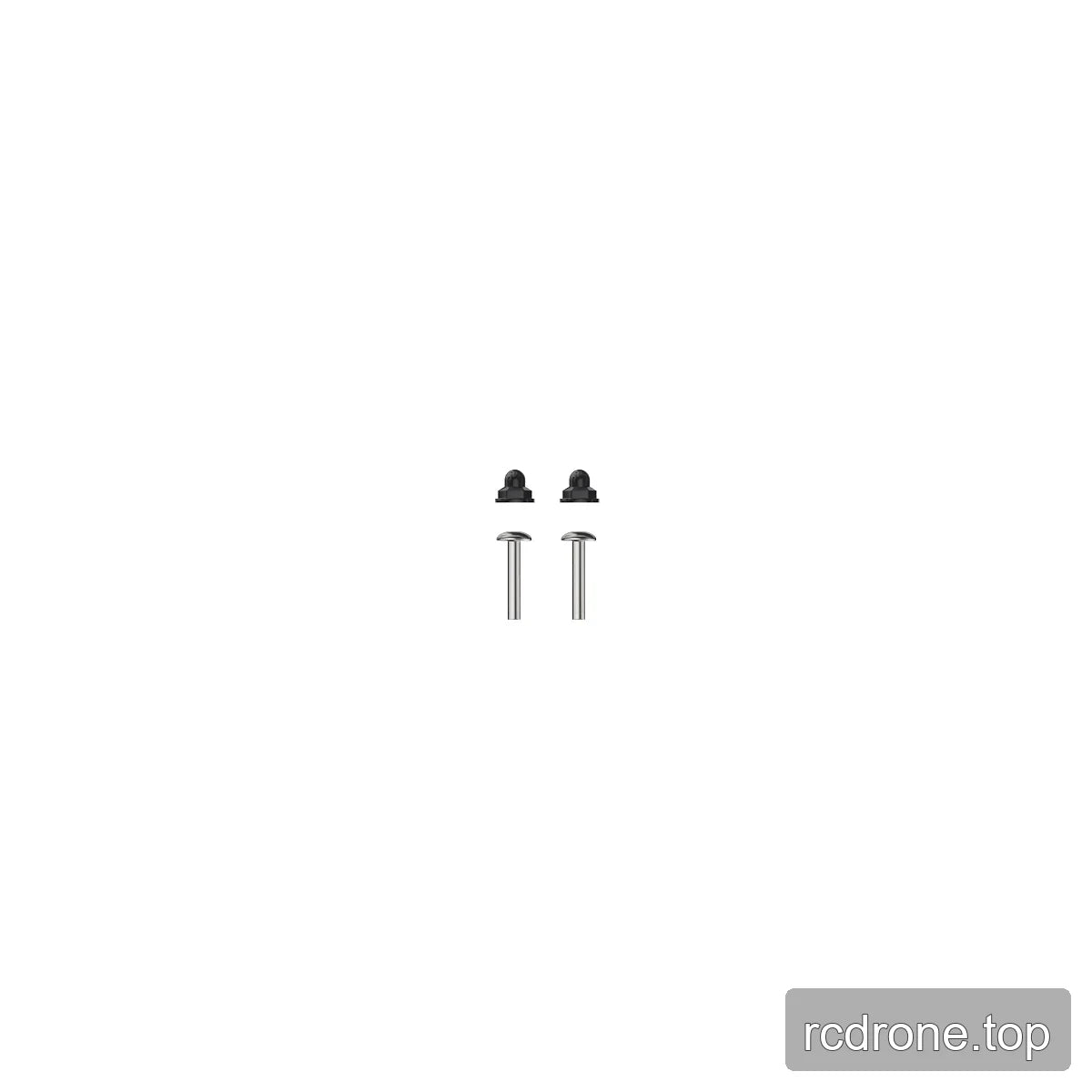

طقم مشبك كرة التخميد

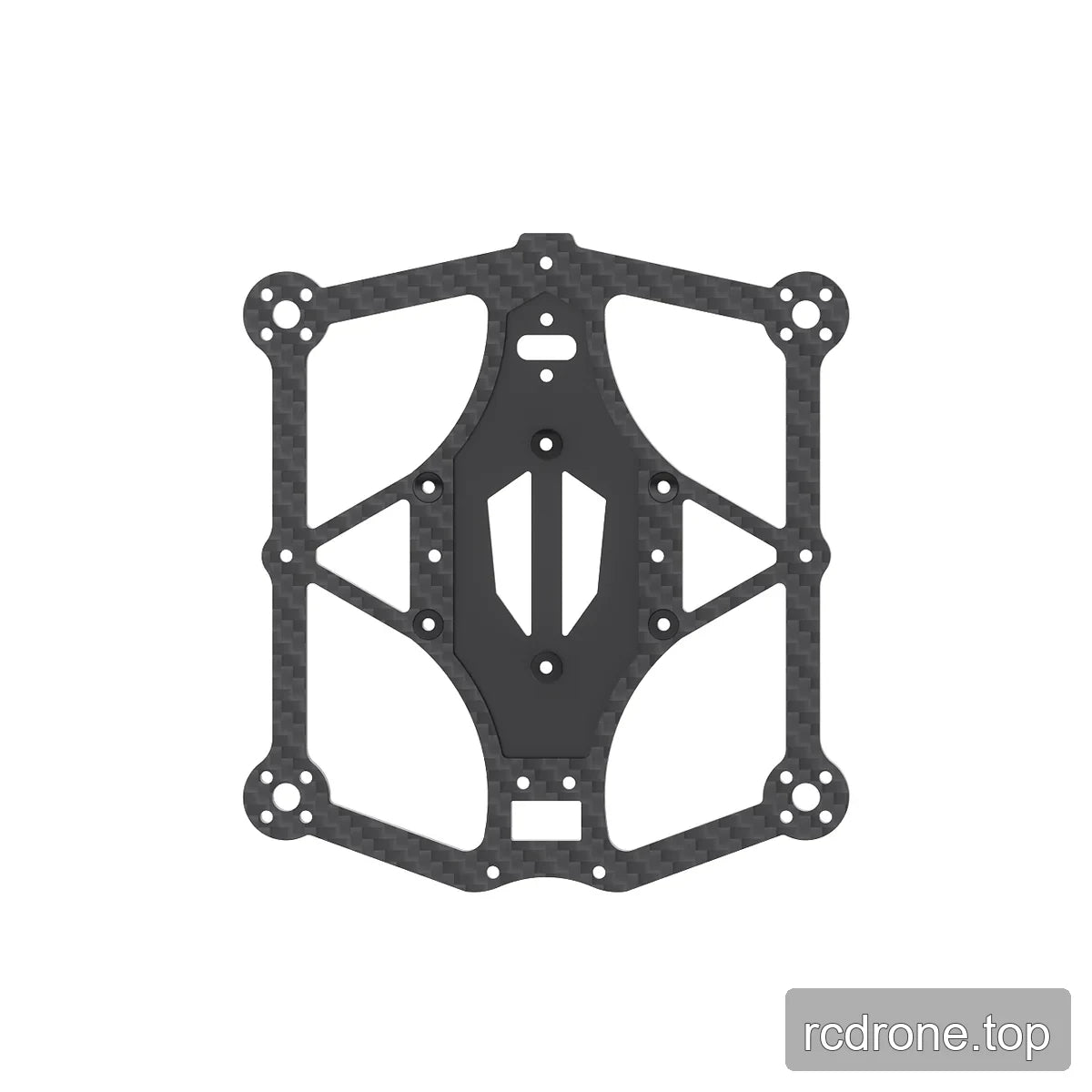

اللوحة الرئيسية من الكربون

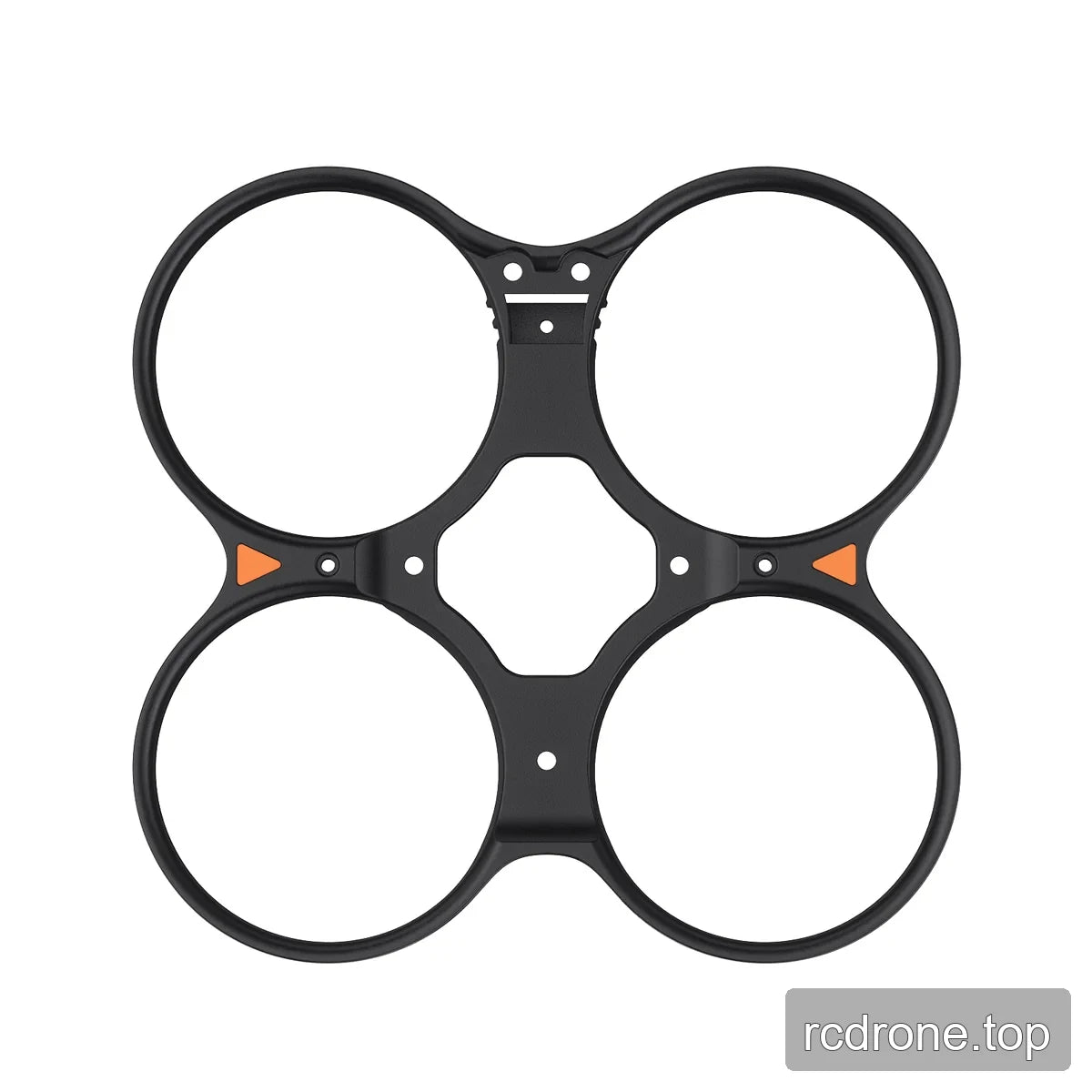

حماية المروحة (أسود)
غطاء حماية الكاميرا (كريم أبيض)&
قطع زخرفية لحماية المروحة (برتقالي + أسود)

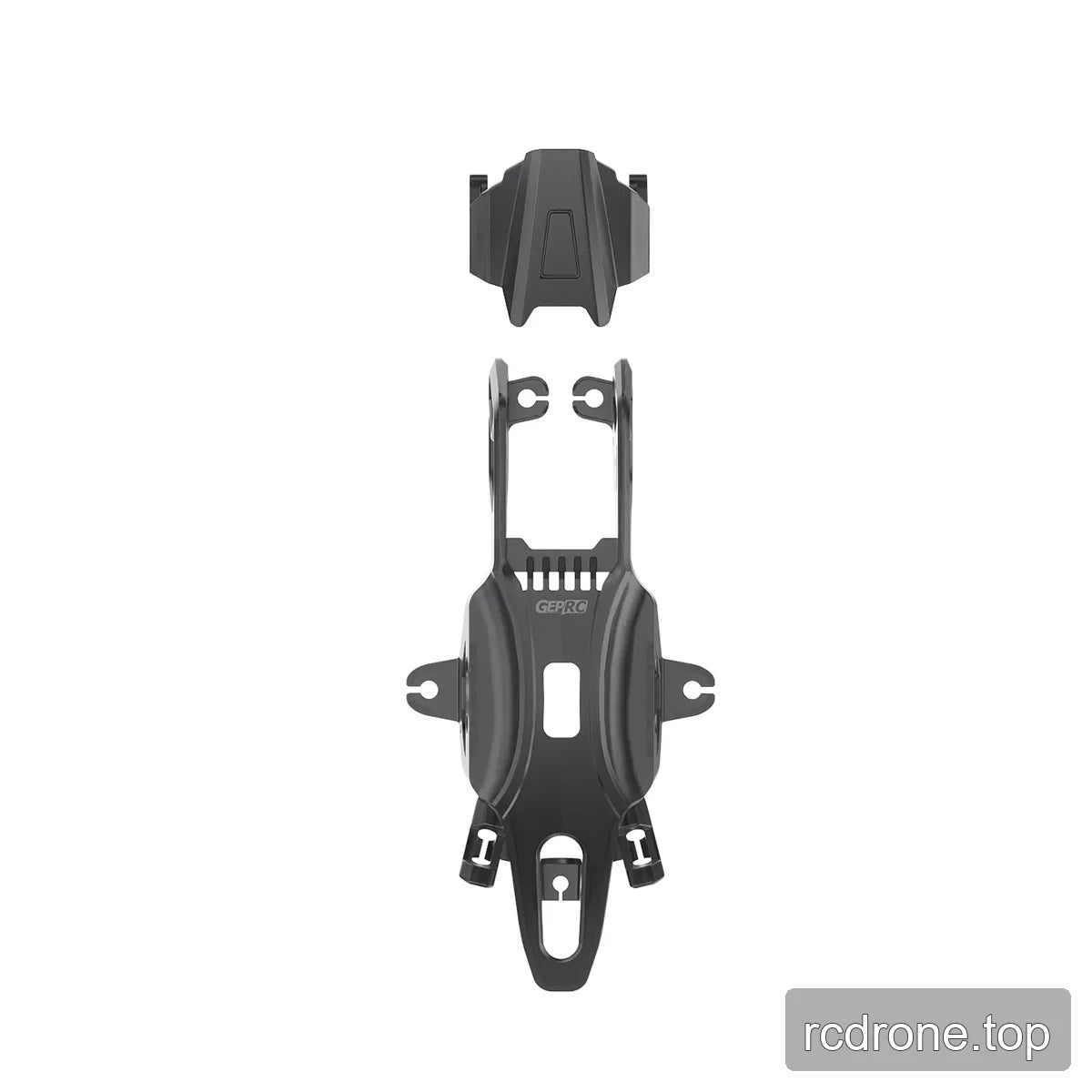

غطاء حماية الكاميرا (أسود شفاف)&
تركيب VTX

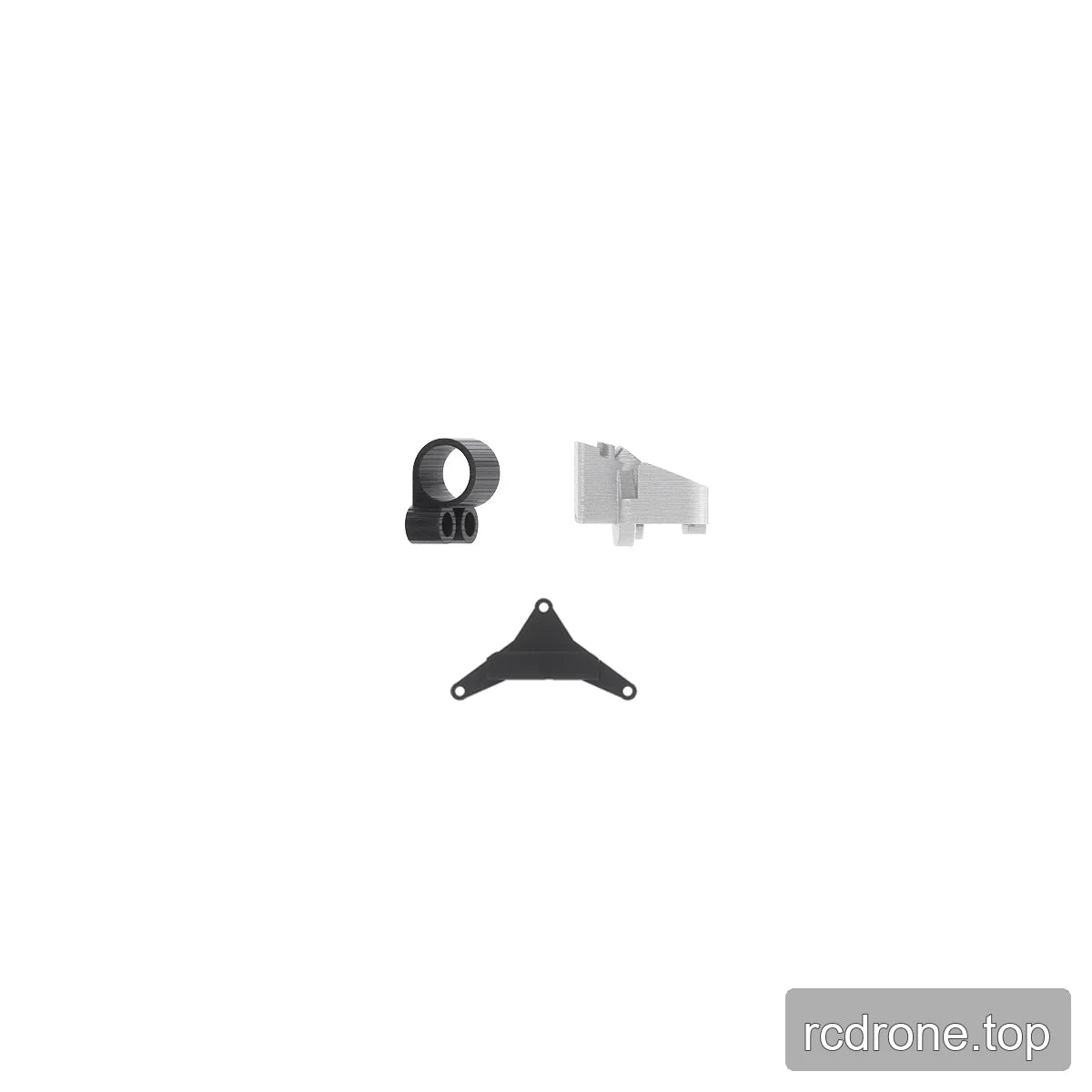

طقم الأجزاء المطبوعة ثلاثية الأبعاد
لوحة الهبوط

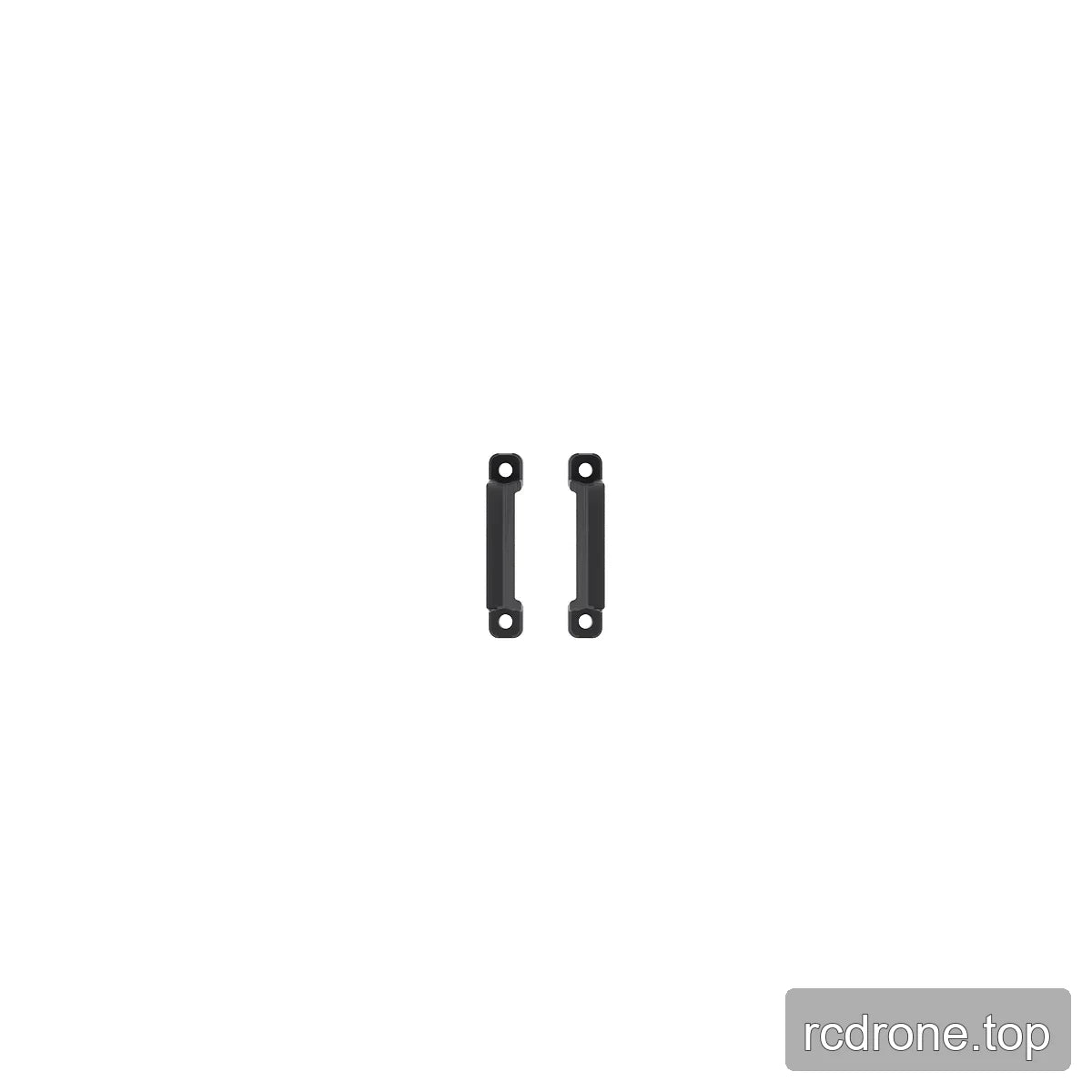

تركيب حزام البطارية من الألمنيوم

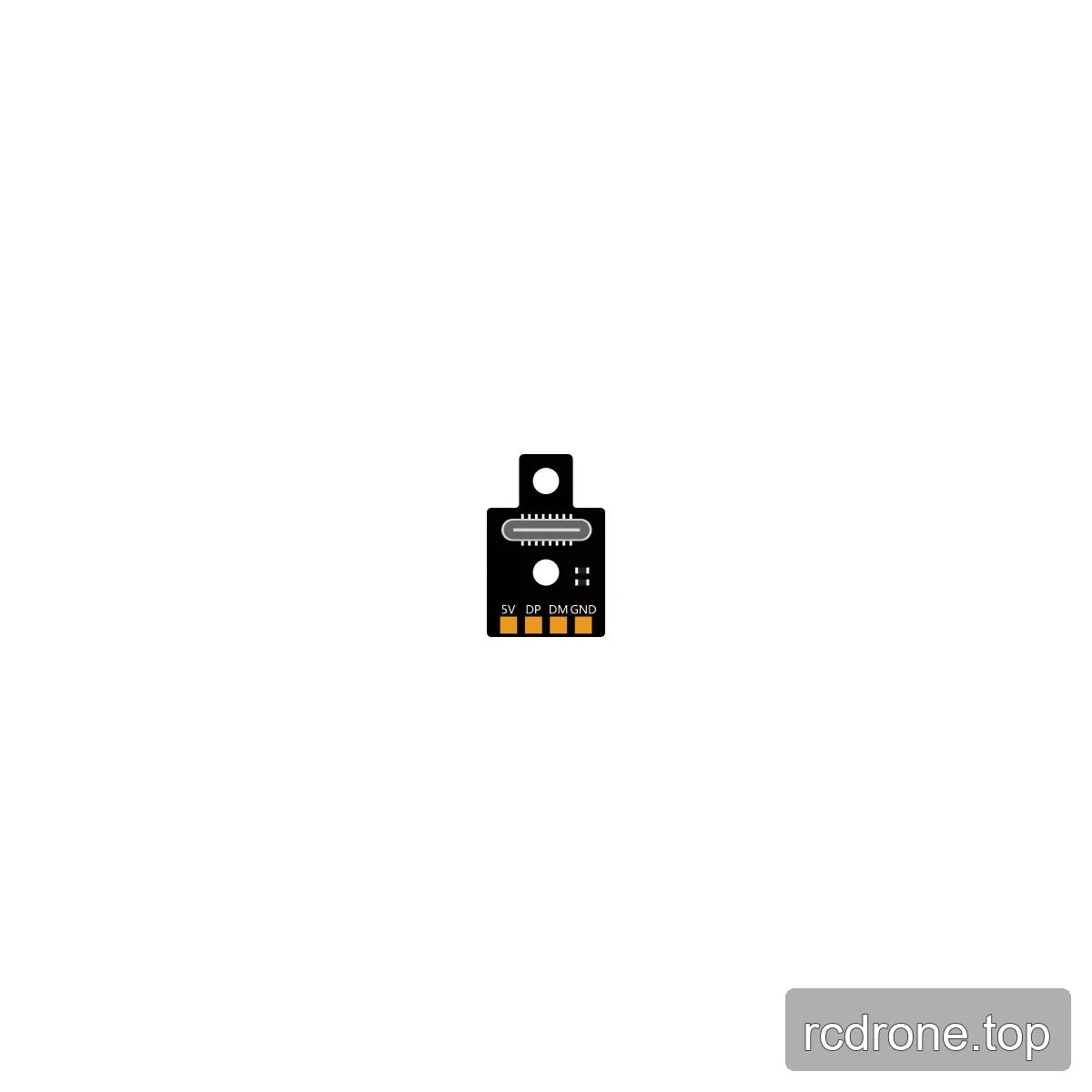

لوحة محول USB

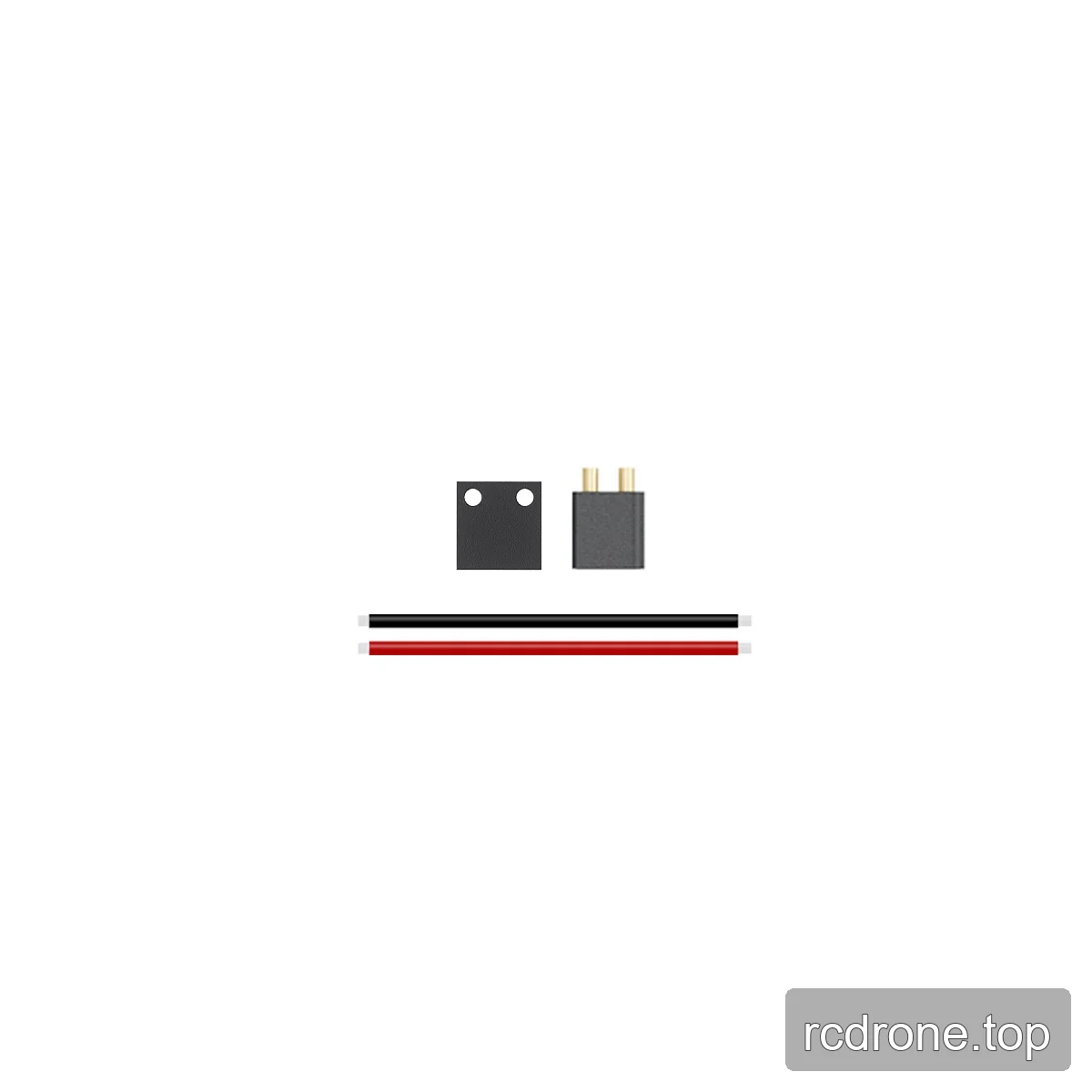

ملحقات موصل الطاقة
وسادة بطارية مضادة للانزلاق

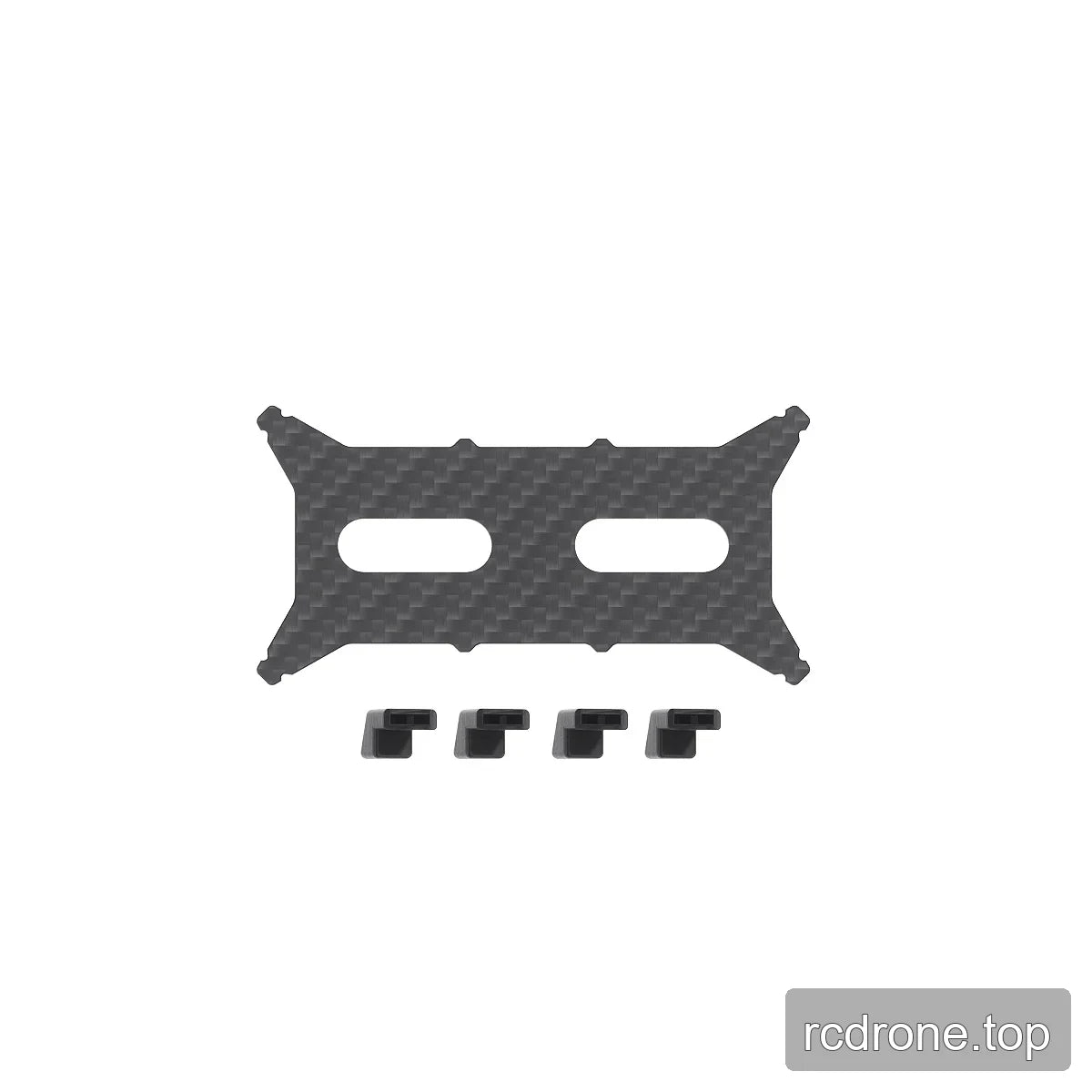

لوحة حماية البطارية

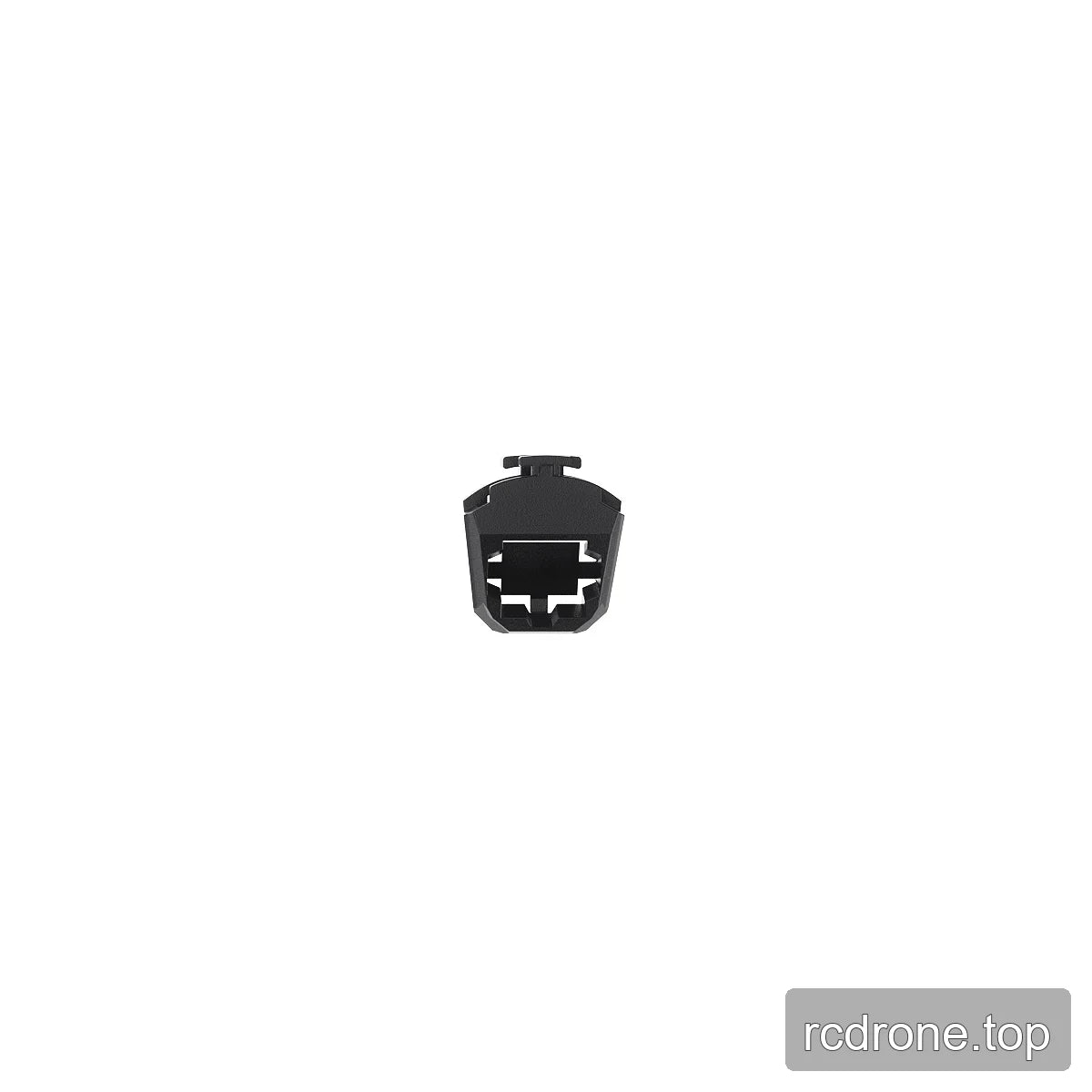

تركيب GPS

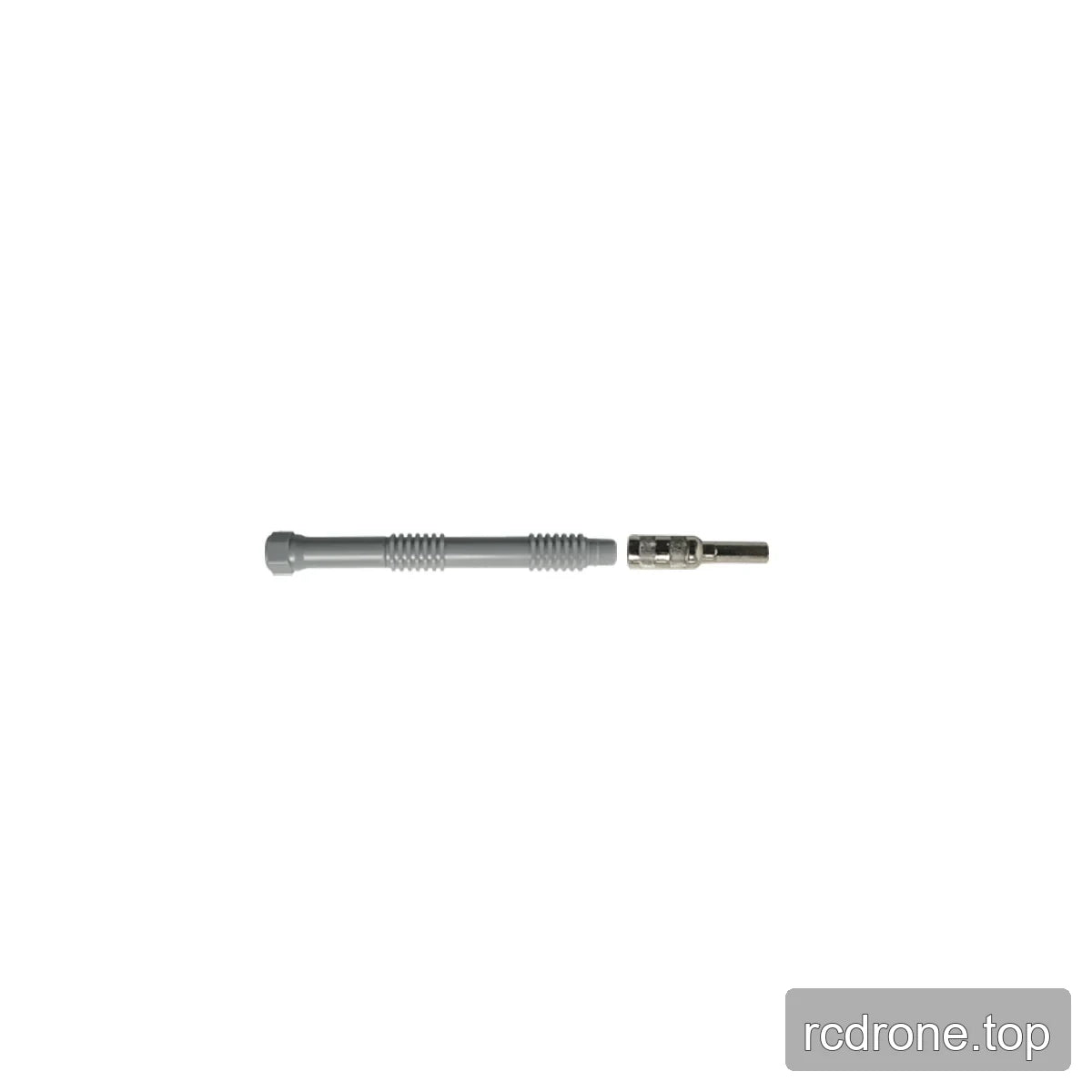

4.5 مم مفتاح ربط

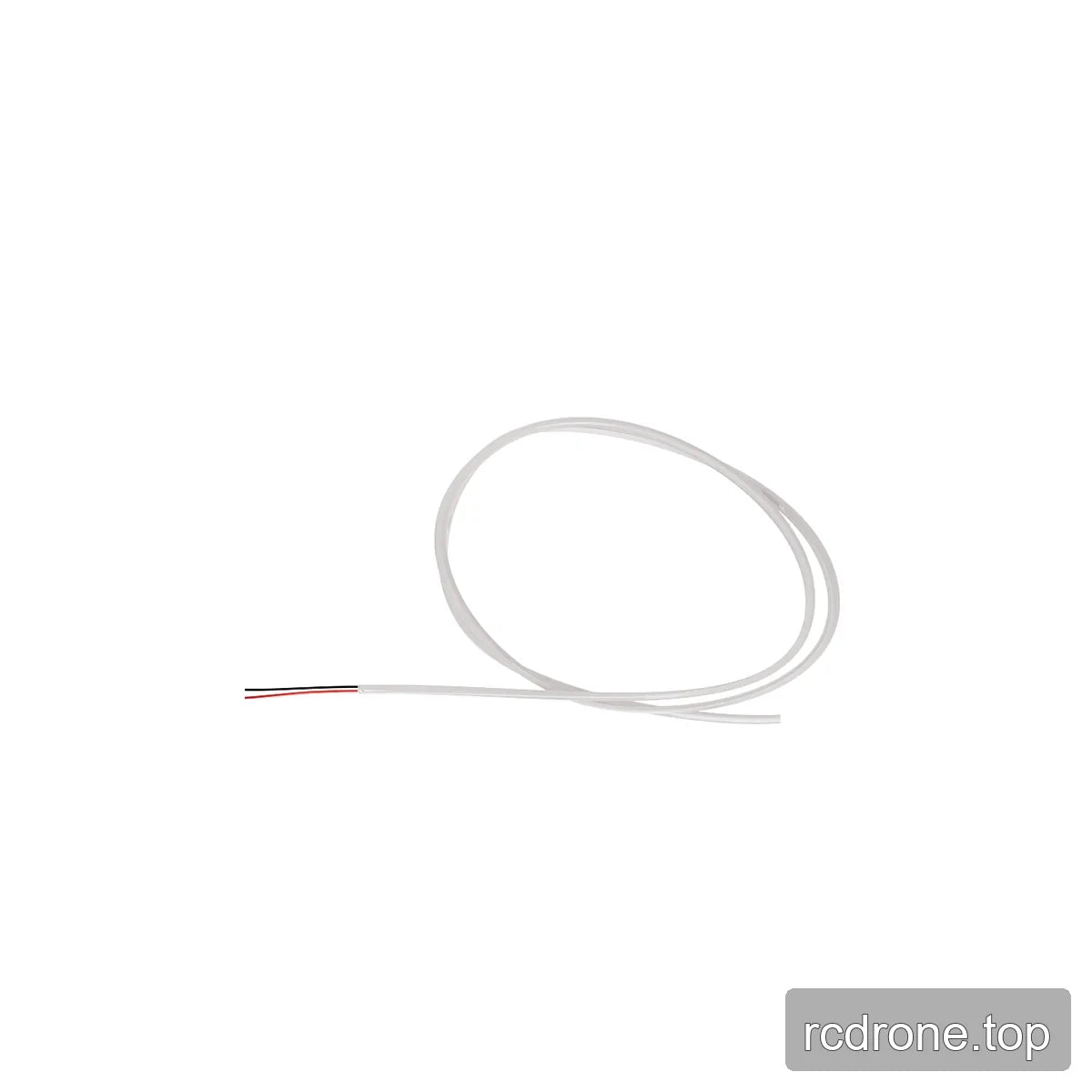

شريط LED COB (أحمر، 550 مم)

ما هو مدرج

قائمة المنتجات الموردة التالية مرتبطة بتكوين مجموعة إطار DarkStar25؛ يتم سرد اختيارات الأجزاء الفردية بشكل منفصل أعلاه.

1 × واقي المروحة (أسود)
1 × لوحة كربون رئيسية

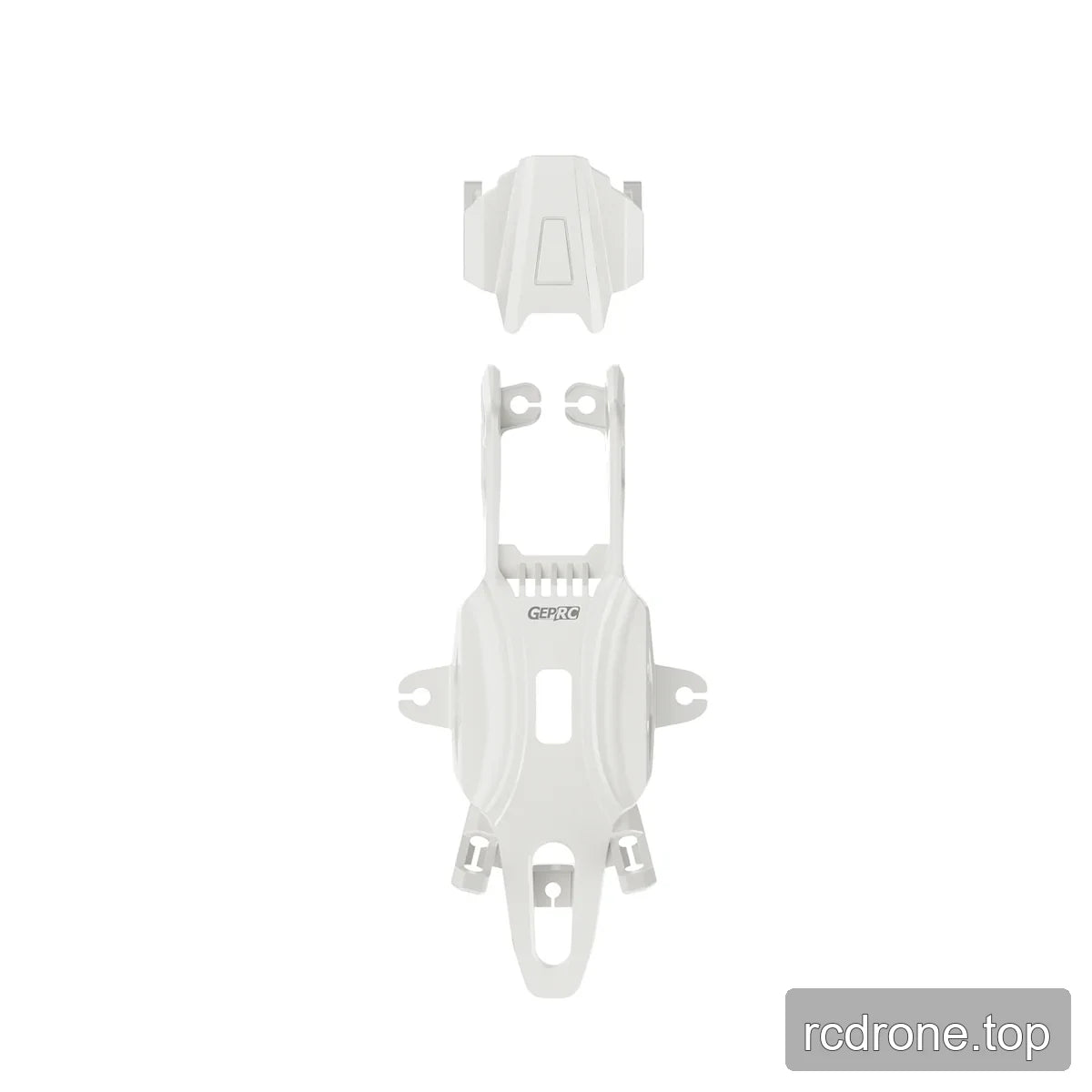

1 × غطاء (كريمي أبيض) و 1 × غطاء (أسود شفاف)
1 × غطاء كاميرا (كريمي أبيض) و 1 × غطاء كاميرا (أسود شفاف)

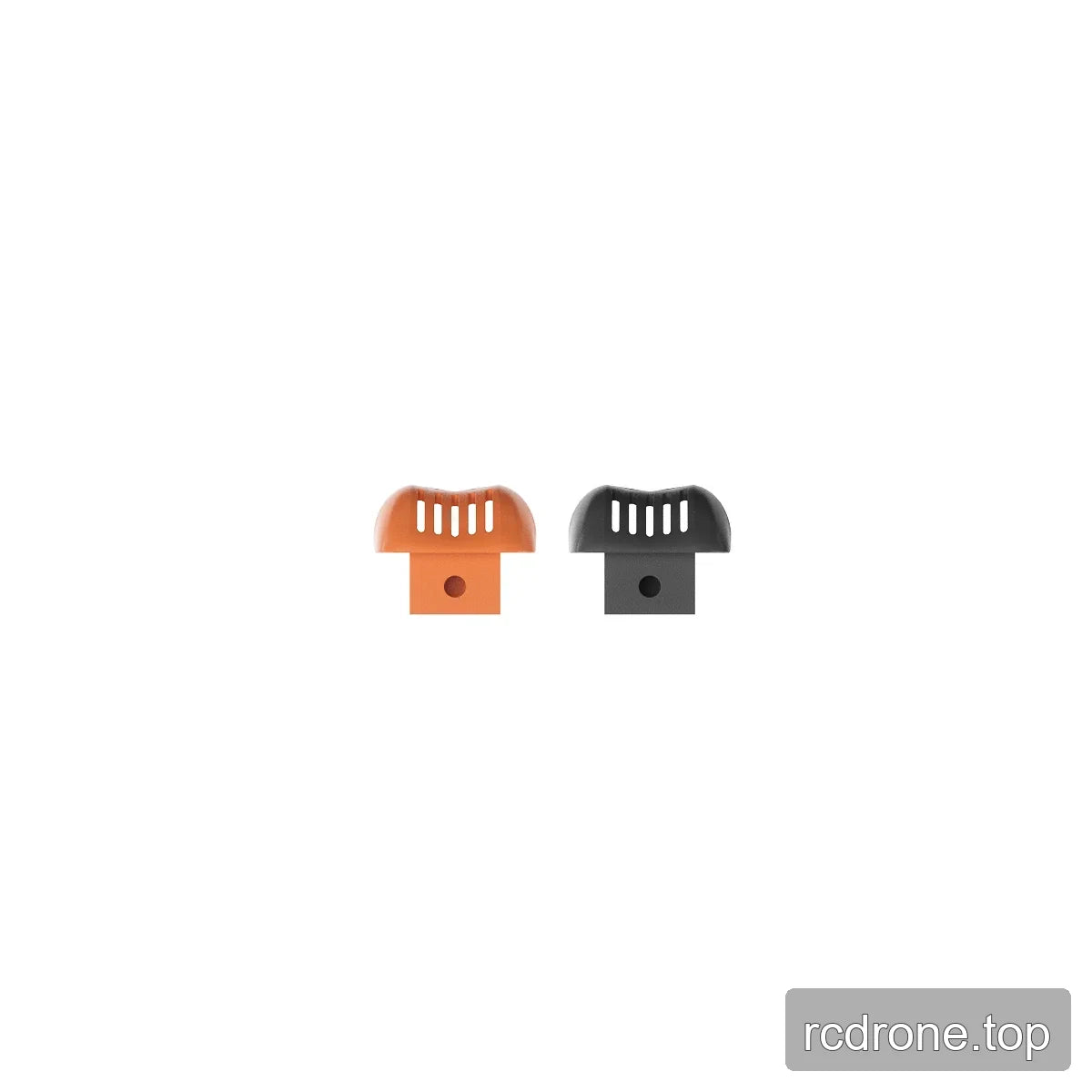

1 × قطعة زخرفية لواقي المروحة (برتقالي) و 1 × قطعة زخرفية لواقي المروحة (أسود)

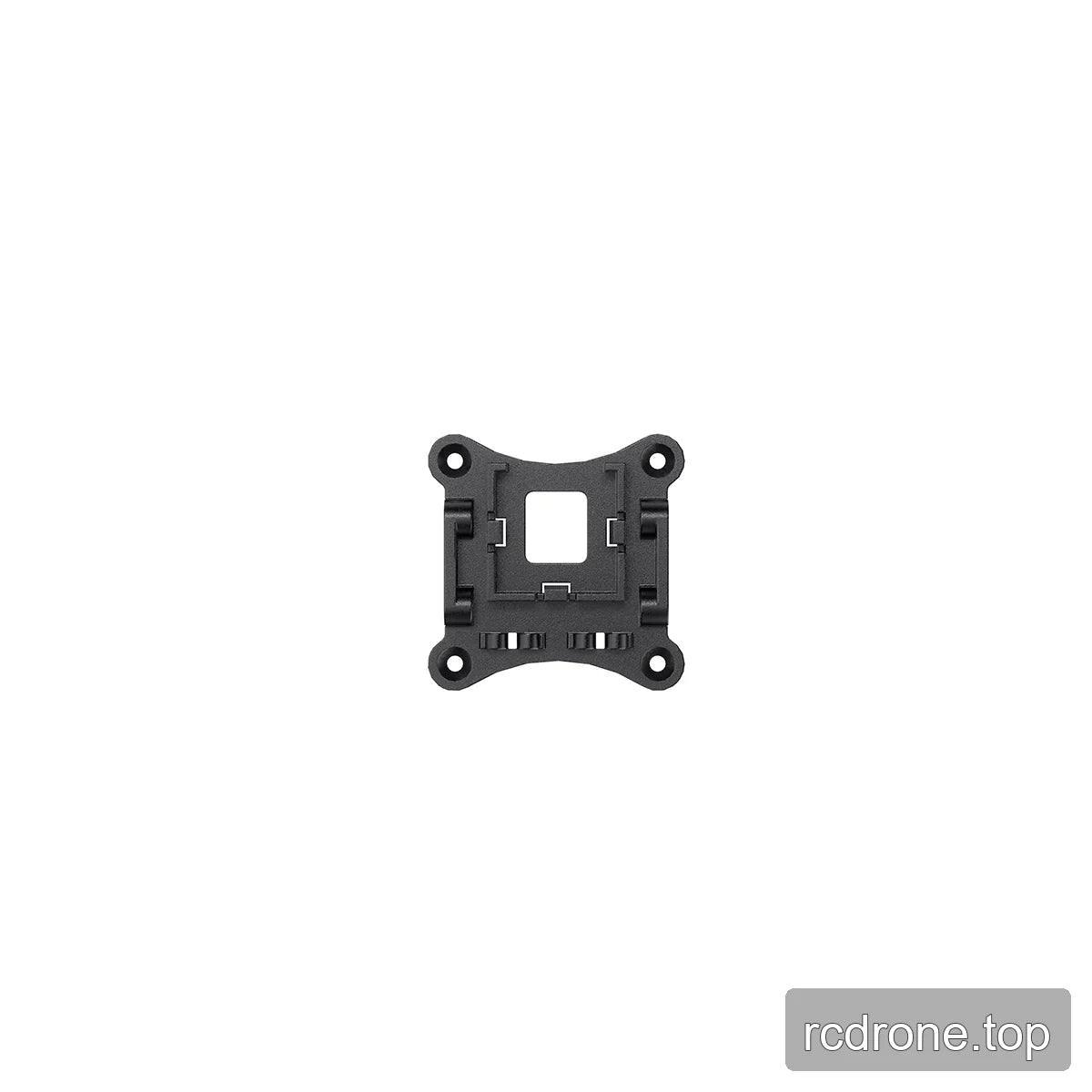

2 × قواعد VTX
1 × حجرة GPS
10 × كرات تخميد
1 × مكثف
1 × سلك طاقة 18 AWG (أحمر) و 1 × سلك طاقة 18 AWG (أسود)
1 × موصل XT30 و 1 × لوحة تثبيت XT30
1 × لوحة محول USB
1 × قاعدة مستقبل
1 × قاعدة مكثف
1 × قاعدة هوائي O4

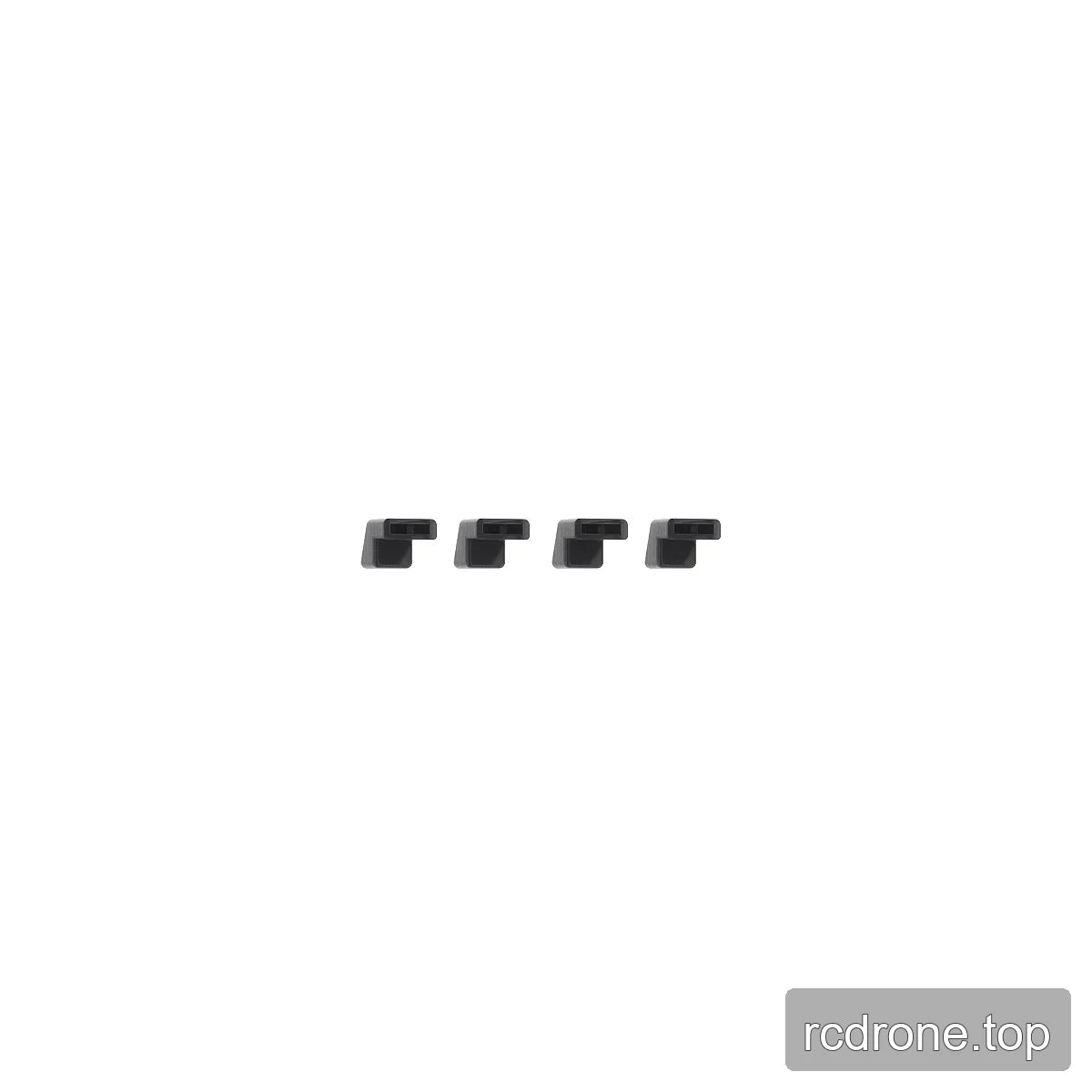

4 × منصات هبوط
1 × سلسلة مفاتيح
1 × مثقاب
1 × دبوس إخراج SIM
1 × 1.5 مم مفك سداسي على شكل L
1 × مفتاح ربط 4.5 مم

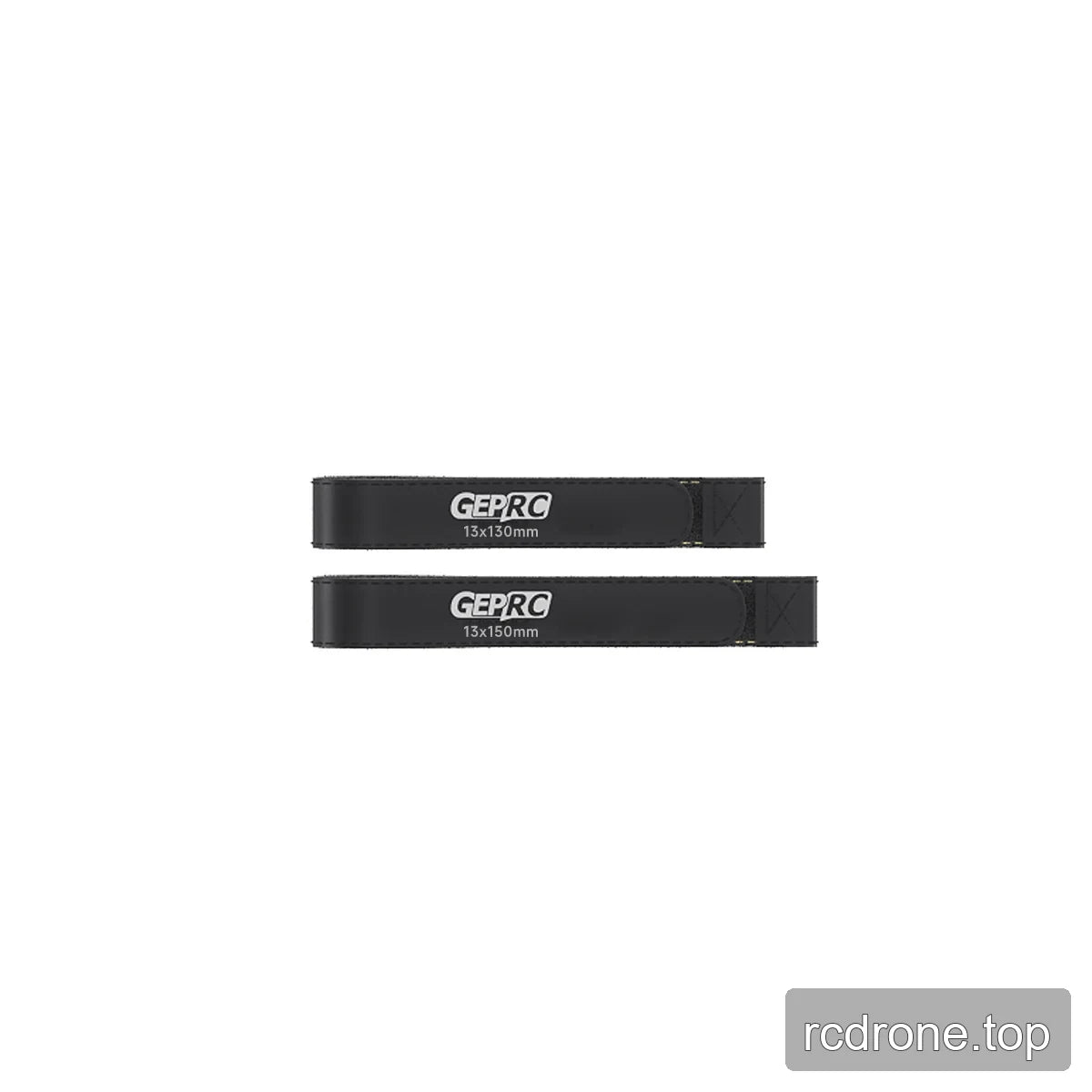

1 × حزام بطارية، 15 × 130 مم
1 × حزام بطارية، 15 × 150 مم

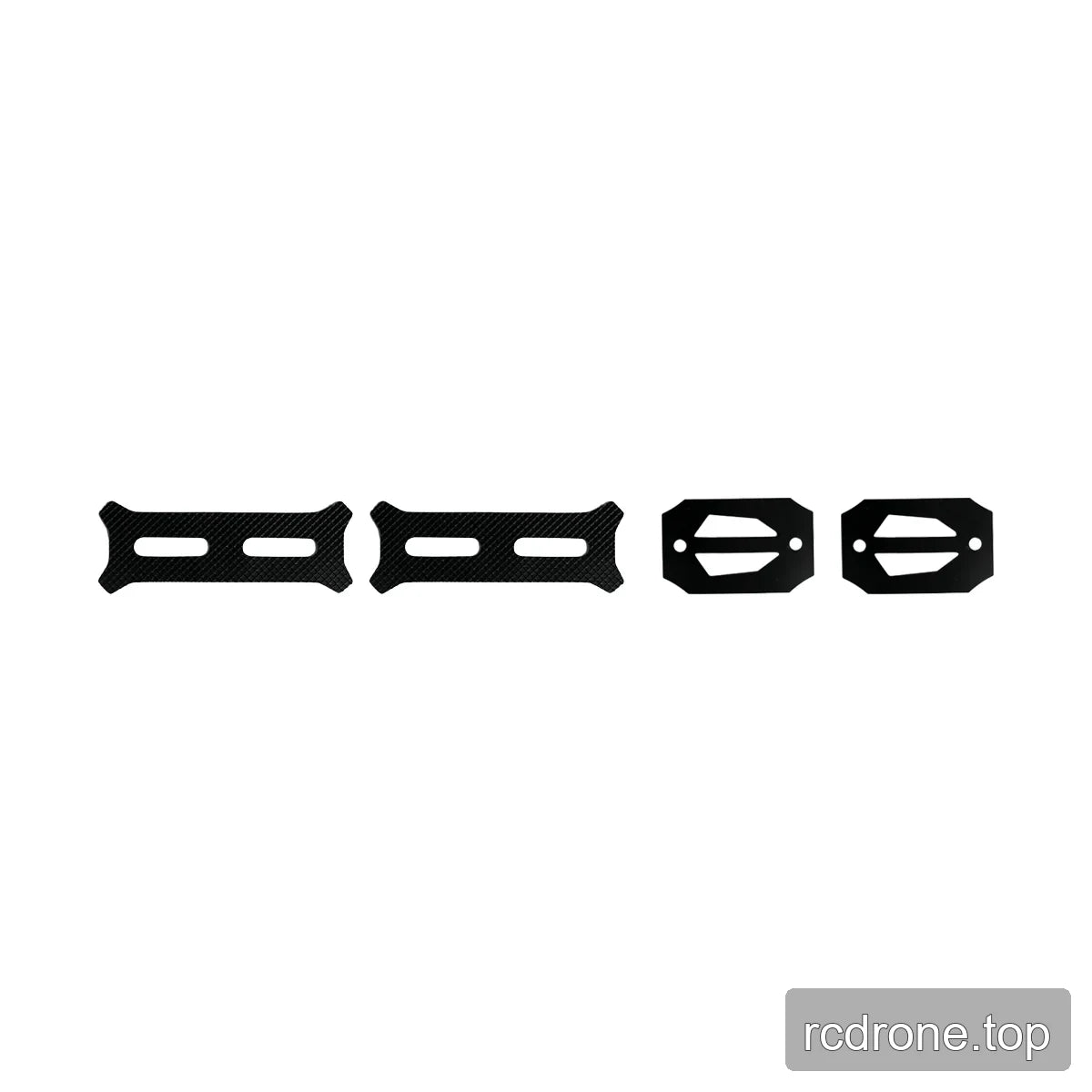

2 × وسادات مضادة للانزلاق للبطارية
2 × وسادات مضادة للانزلاق لدرع حماية البطارية
2 × أجزاء الألمنيوم لحزام البطارية
1 × درع حماية البطارية
1 × عبوة براغي

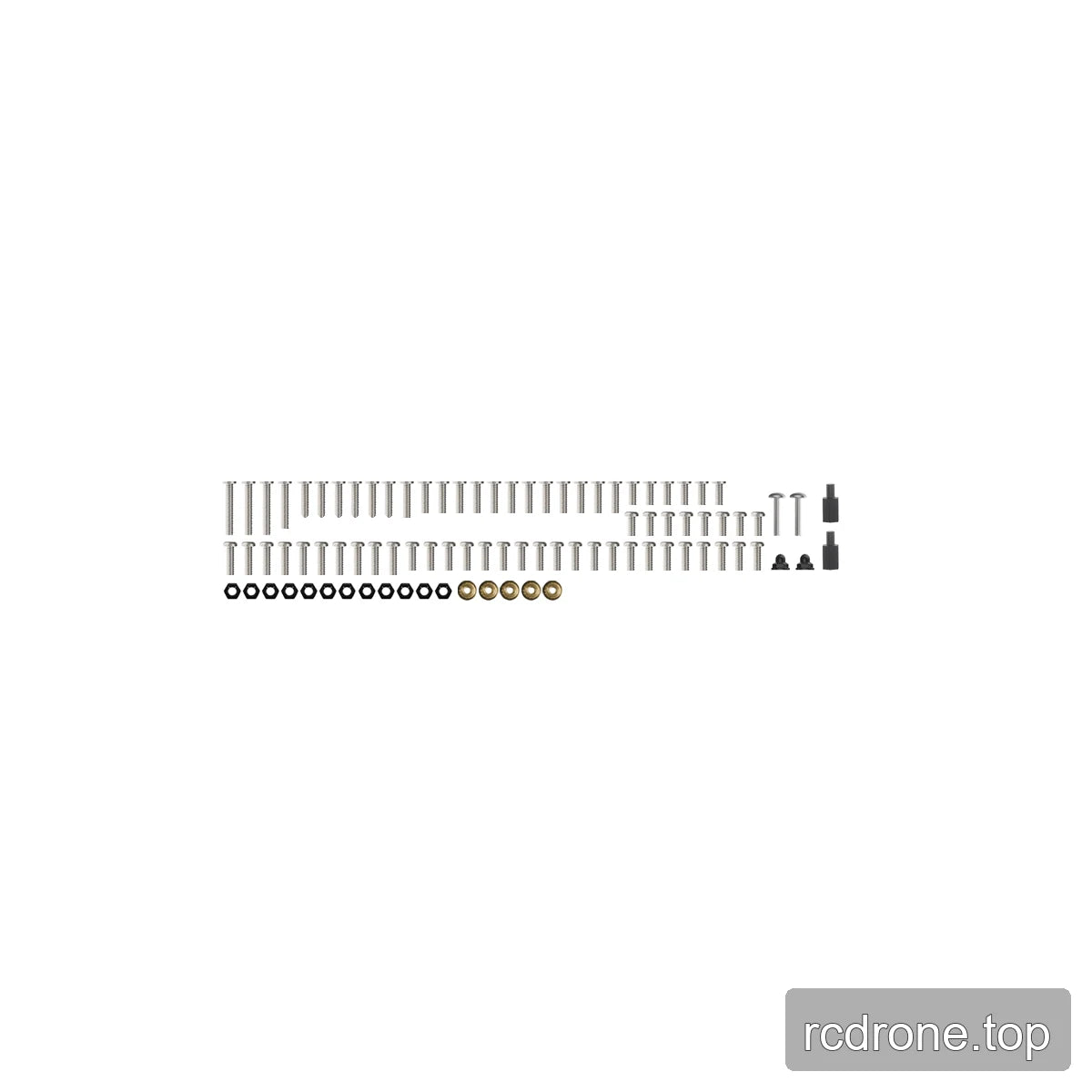

عبوة البراغي تشمل

3 × براغي مغمورة M2 × 14
1 × برغي مغمور M2 × 12
6 × براغي مغمورة ذاتية الثقب M2 × 7
1 × برغي مغمور M2 × 7
12 × براغي مغمورة M2 × 6
6 × براغي مغمورة M2 × 4
10 × براغي رأس زر M2 × 6
20 × M2 × 4.5 براغي رأس زرية
8 × M2 × 4 براغي رأس زرية
2 × براغي مزلاج
2 × صمامات غطاء فلانج M2
5 × صمامات قفل M2
7 × صمامات فولاذية M2
2 × مسافات ألومنيوم سداسية M2
5 × صمامات ضغط M2
2 × M2 × 3.5 × 14 مسافات ألومنيوم ناعمة
2 × M2 × 3.3 × 6 مسافات ألومنيوم مشروخة

تفاصيل بصرية

عرض المنتجات

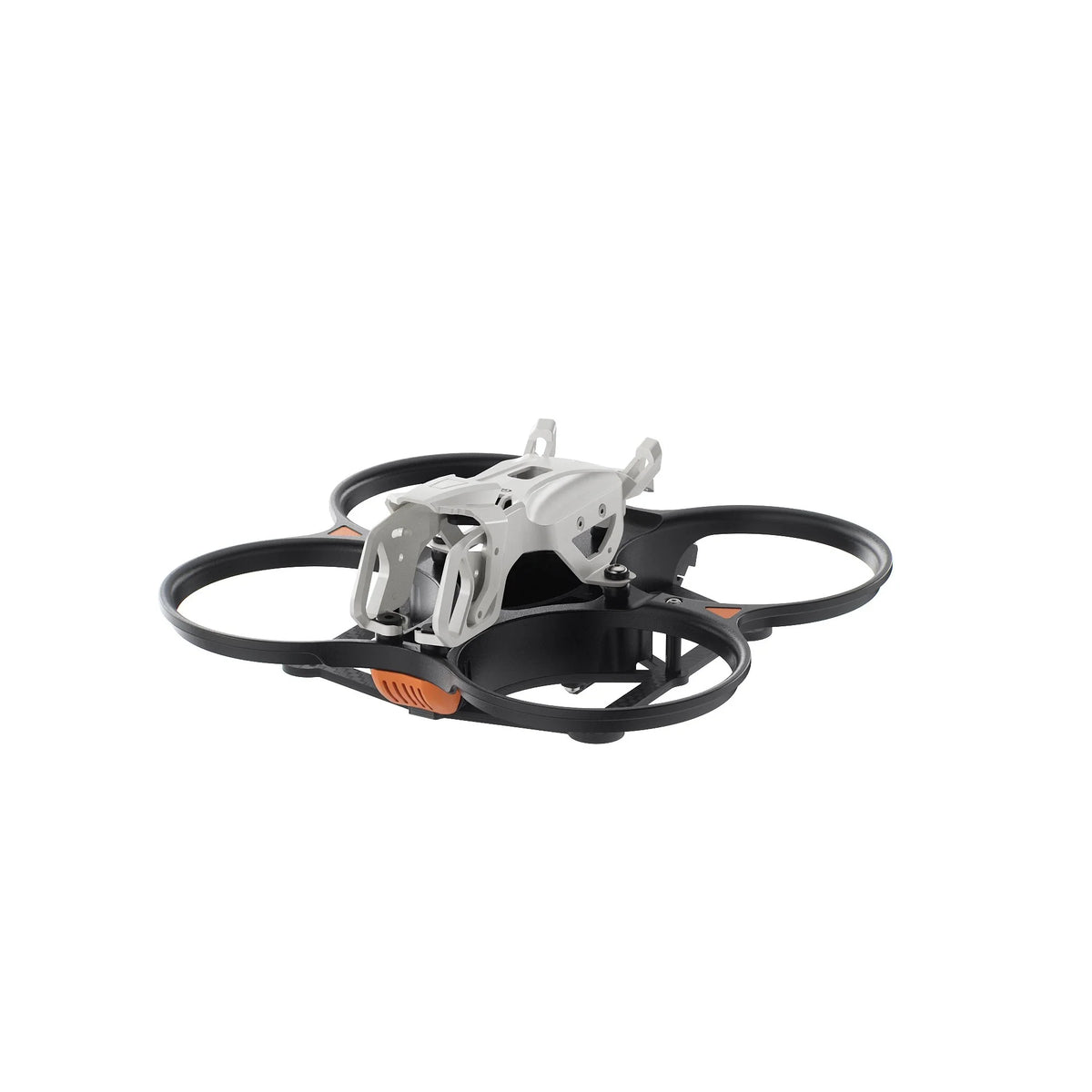

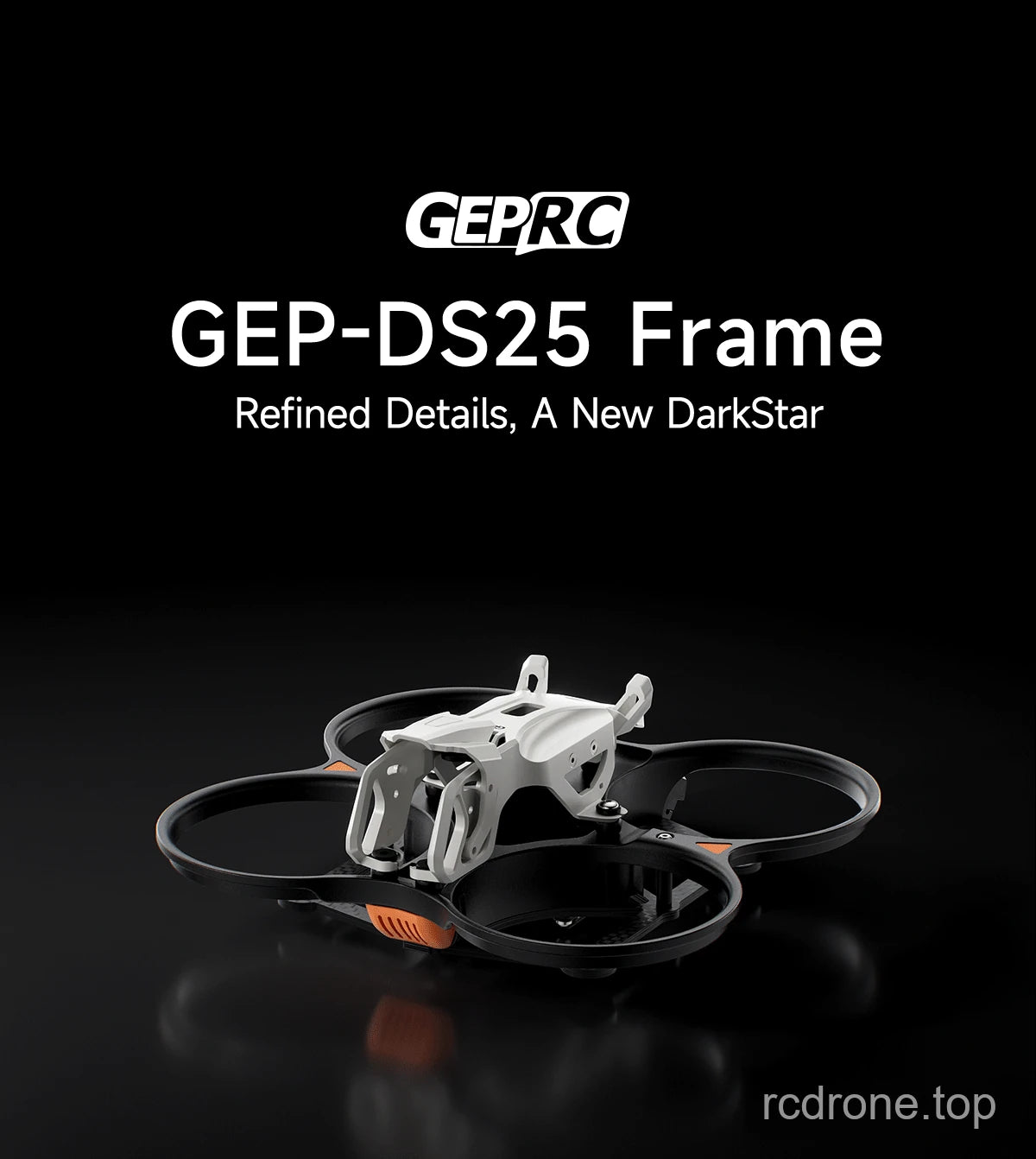

GEPRC GEP-DS25 DarkStar25 frame with black prop guards and light-colored canopy — إطار GEP-DS25 مُقدم بتصميم إطار DarkStar.

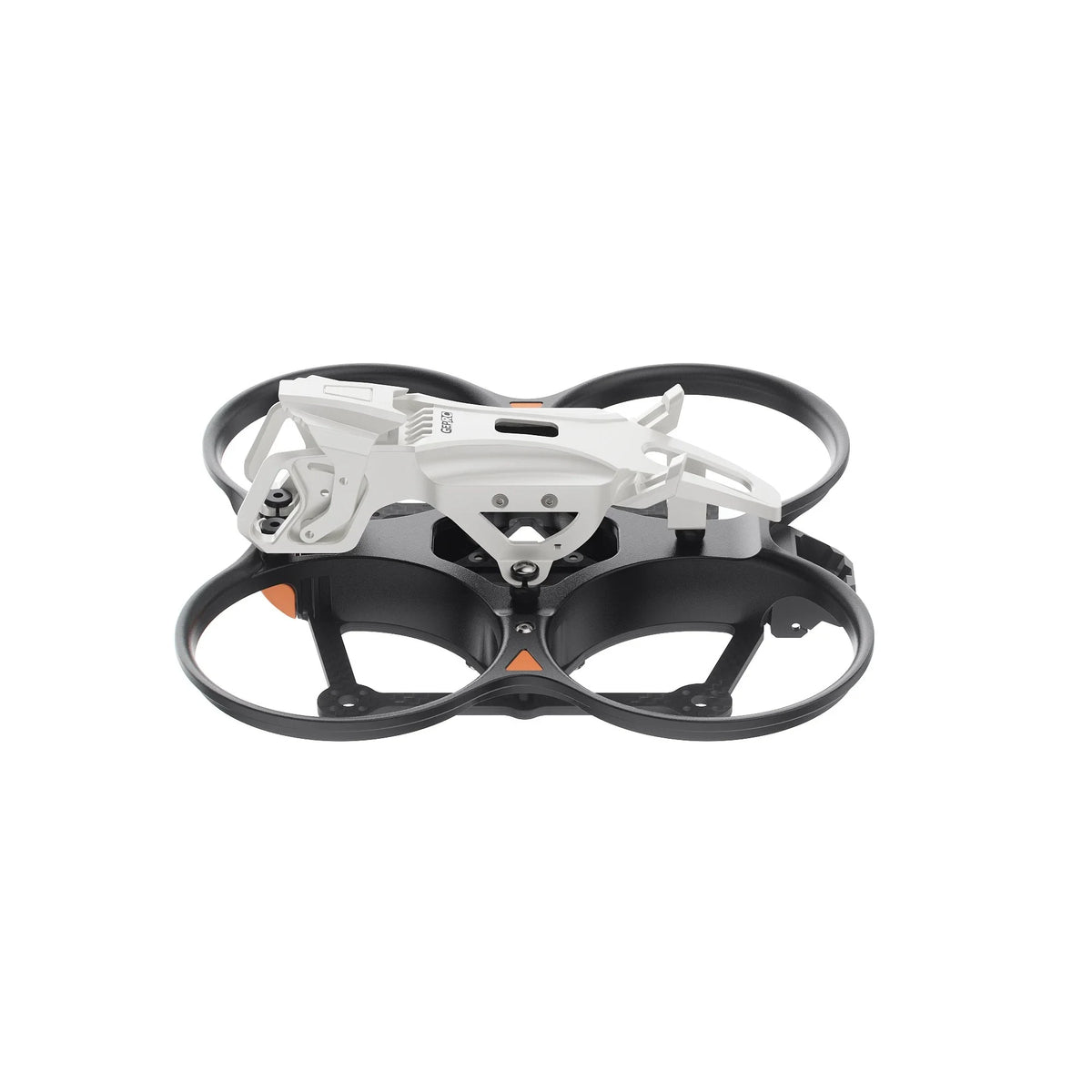

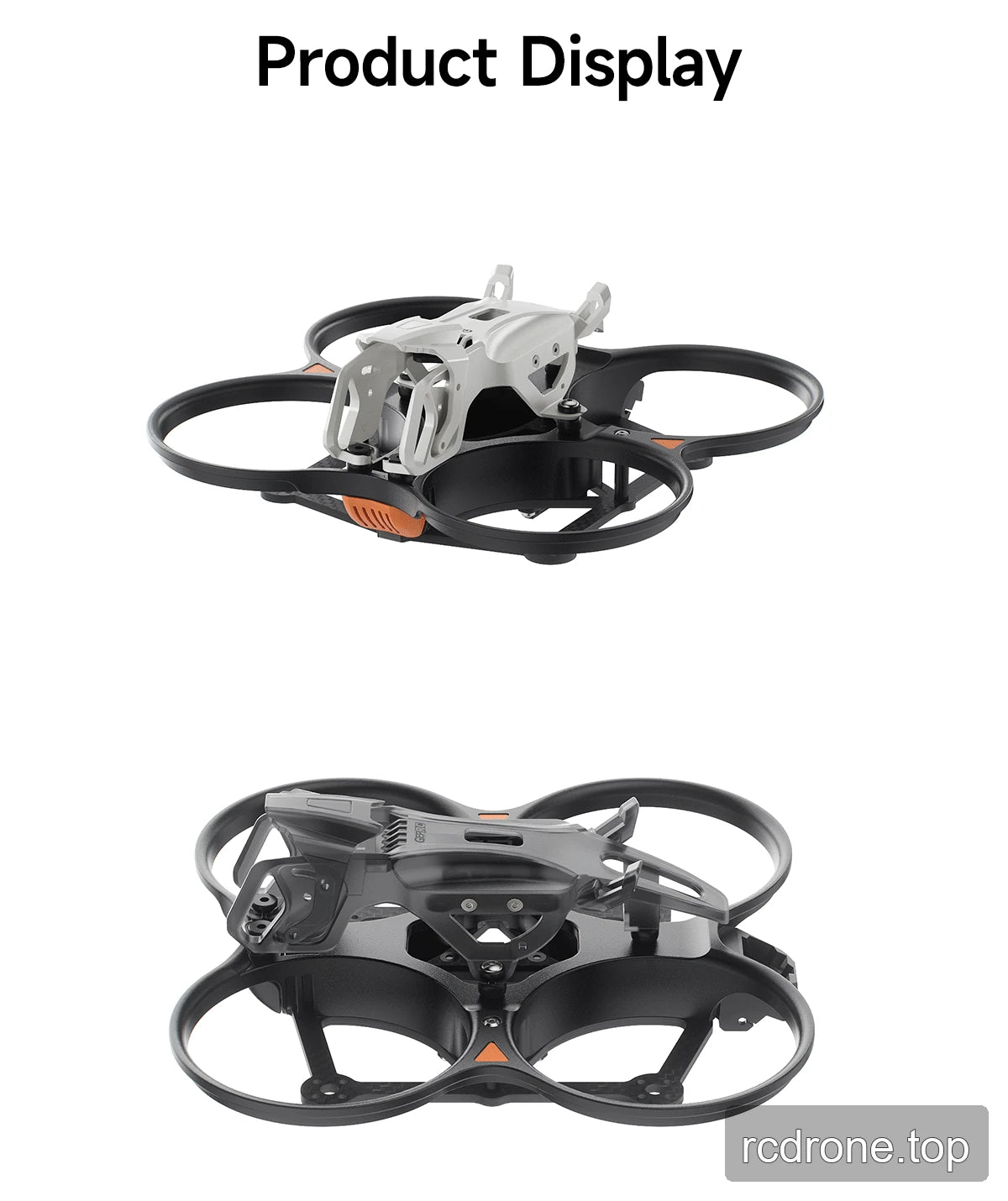

DarkStar25 frame assembly with cream white canopy and black prop guard — تجمع التكوين المُجمع واقي مروحة بأربعة قنوات سوداء مع مظلة كريمية بيضاء وغطاء حماية للكاميرا.

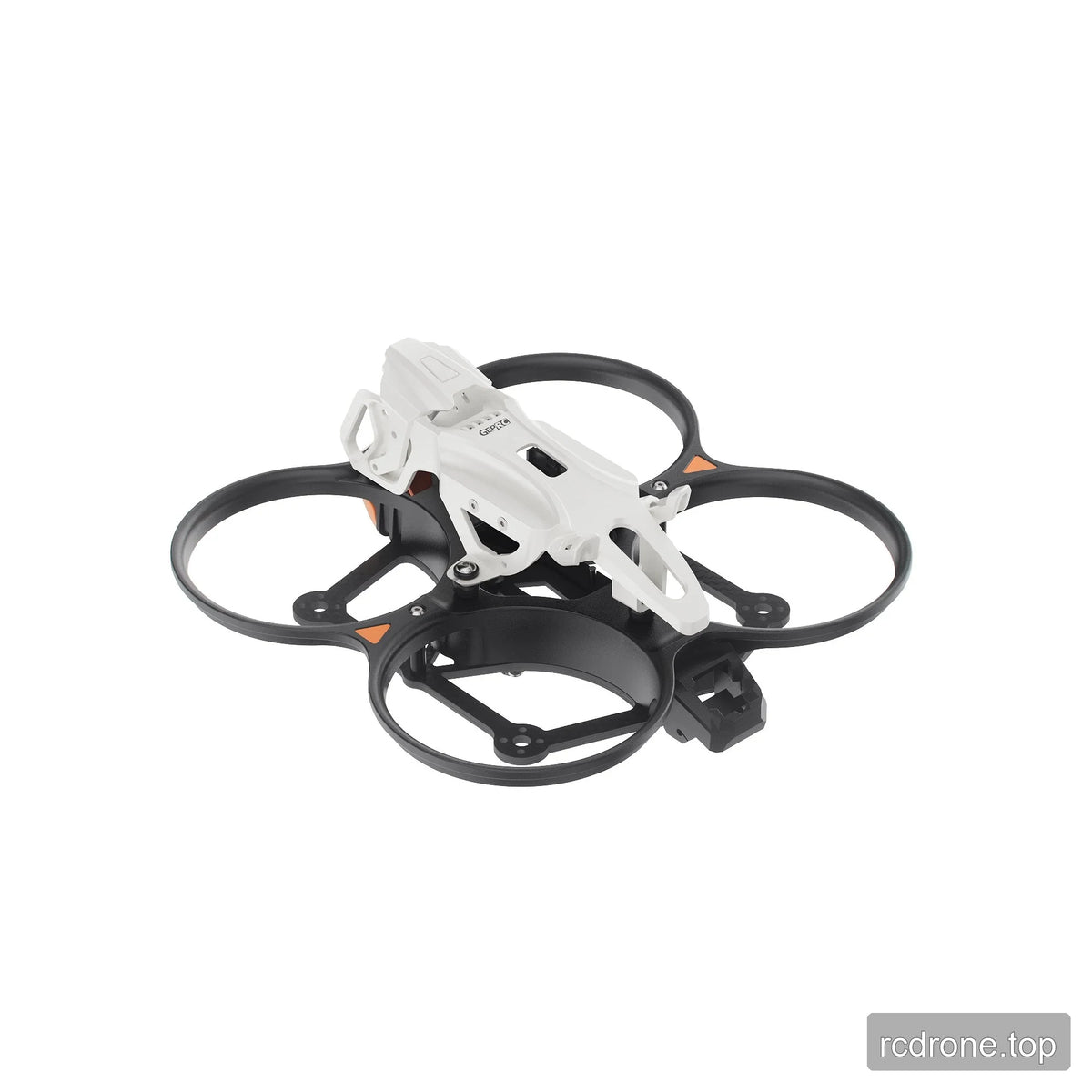

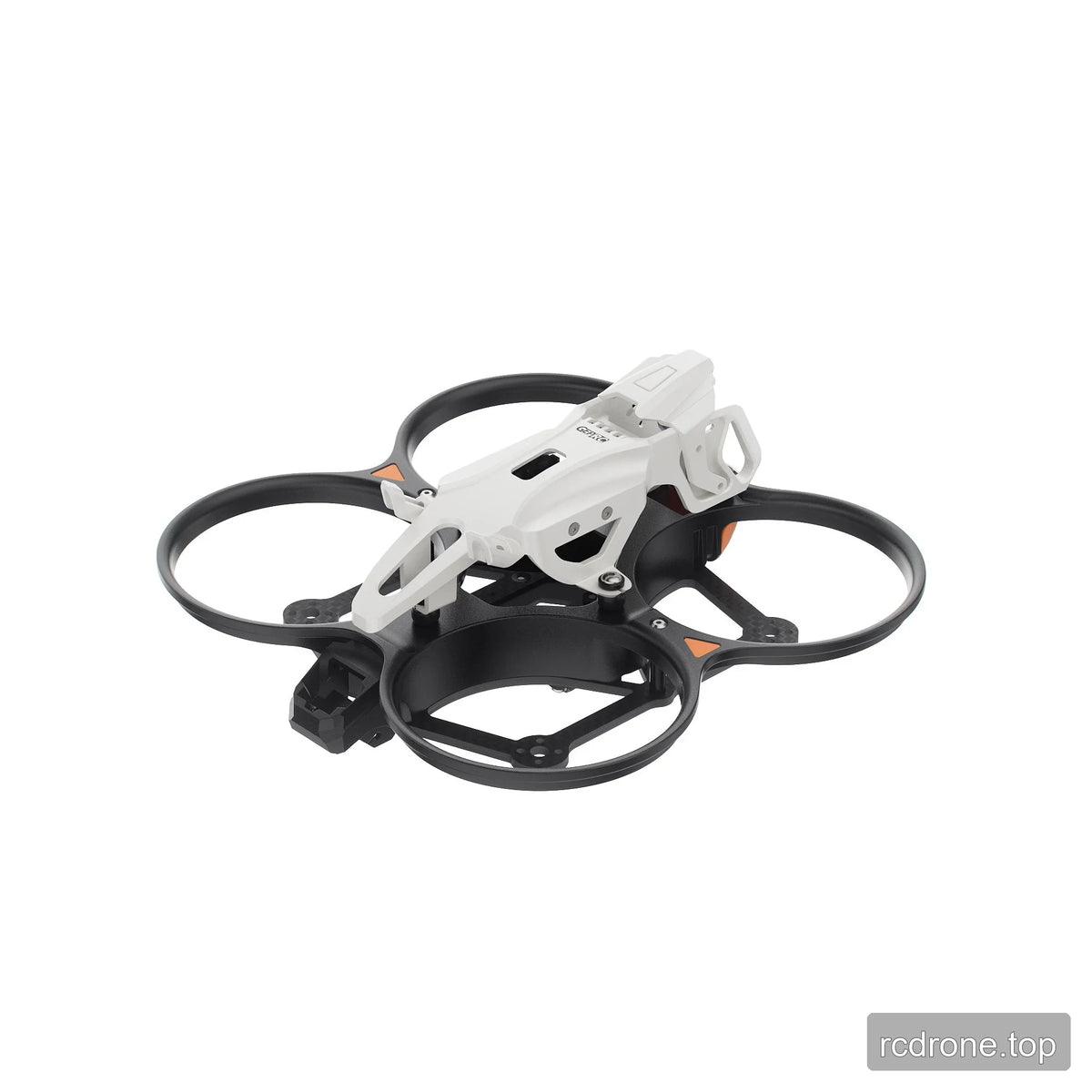

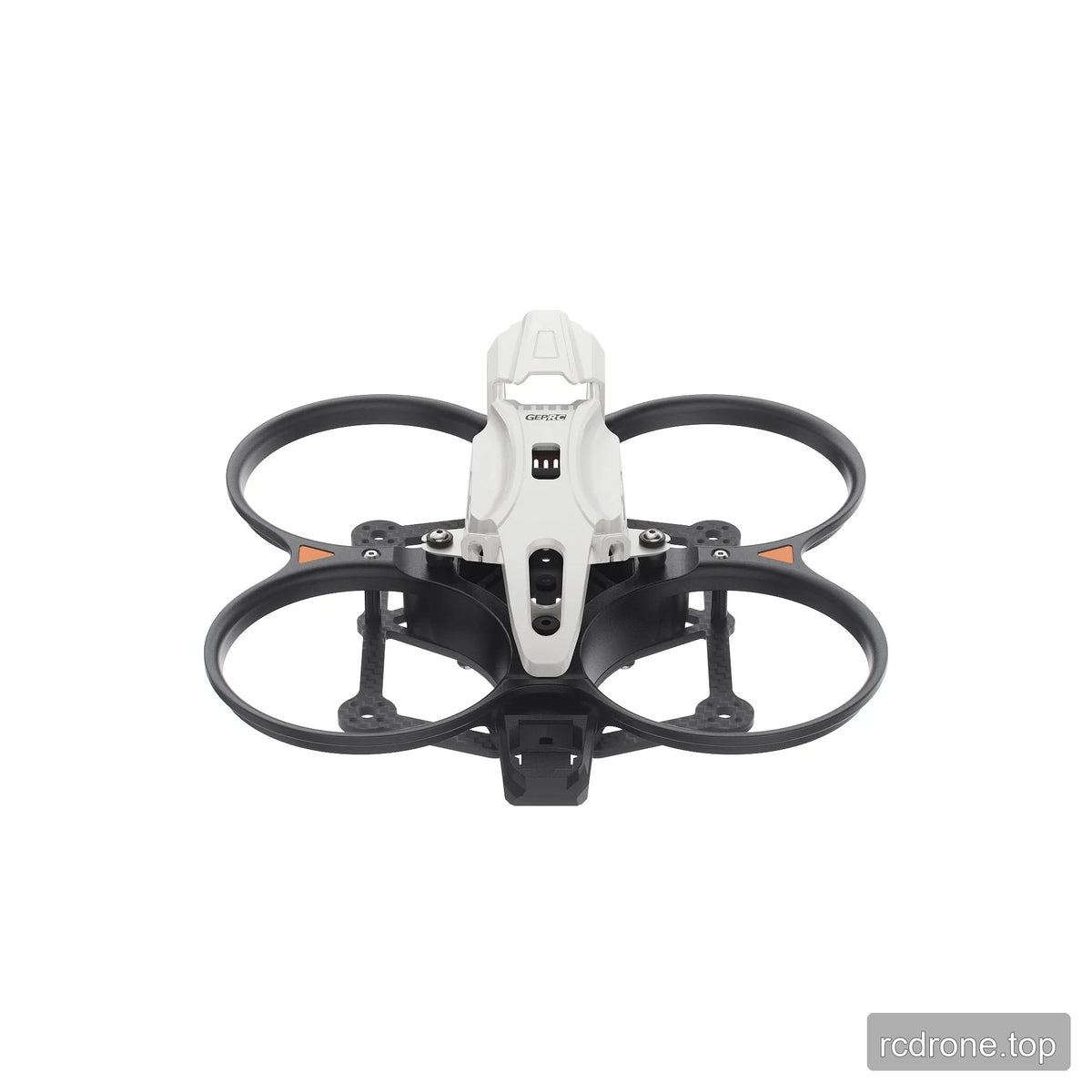

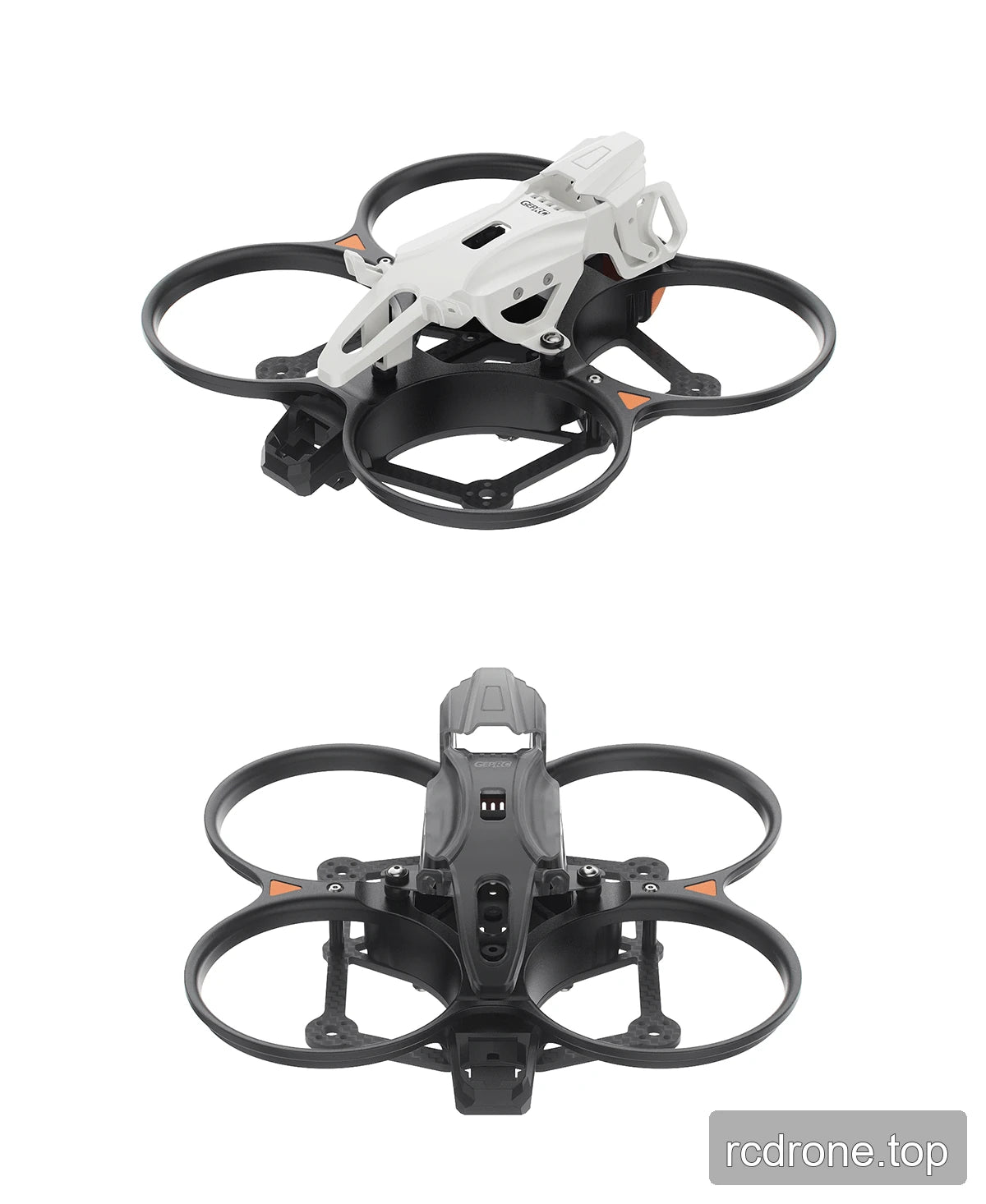

DarkStar25 frame assembly rear and top views — يحتوي التكوين المُجمع على أربعة قنوات مروحة دائرية وتجميع مظلة علوية مركزية.

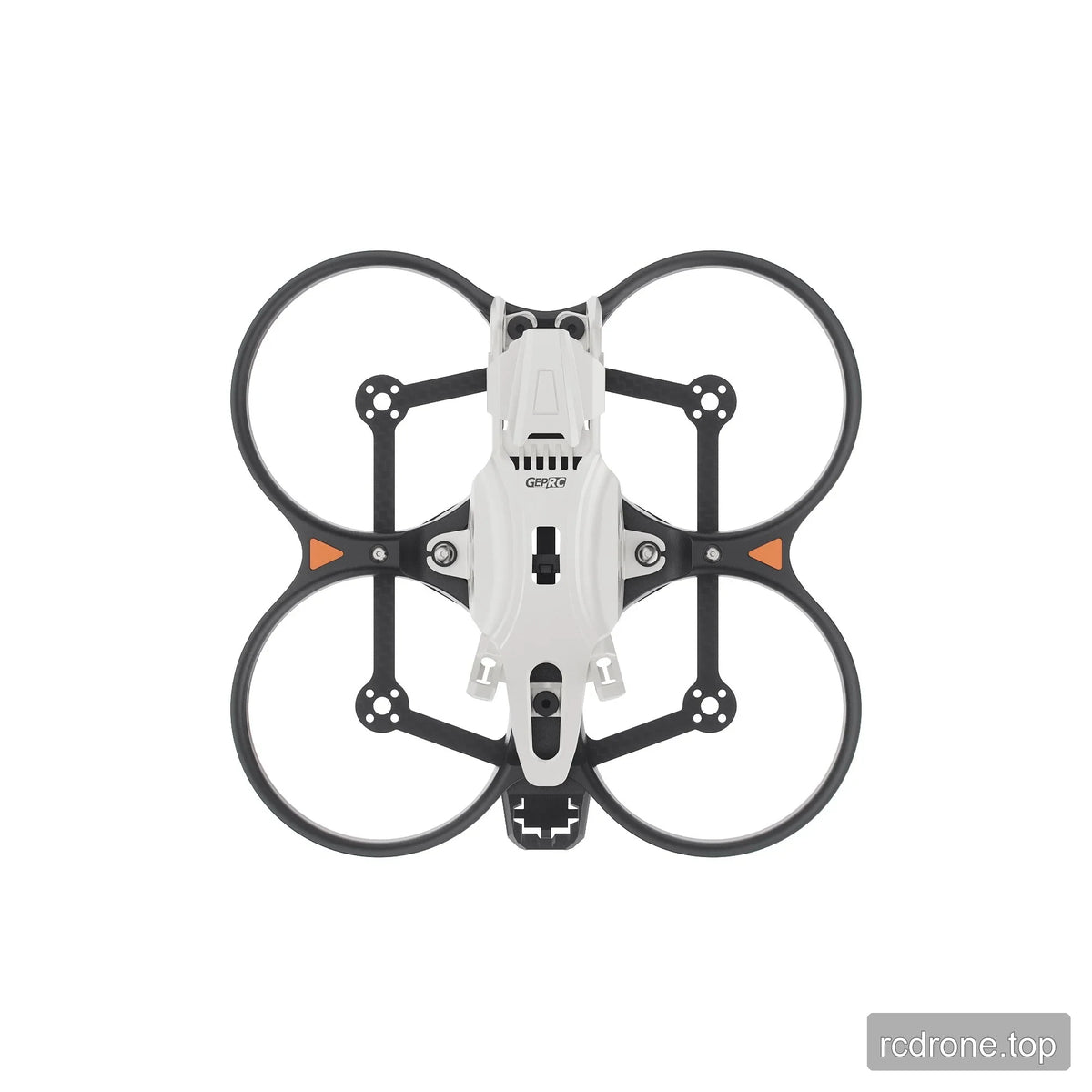

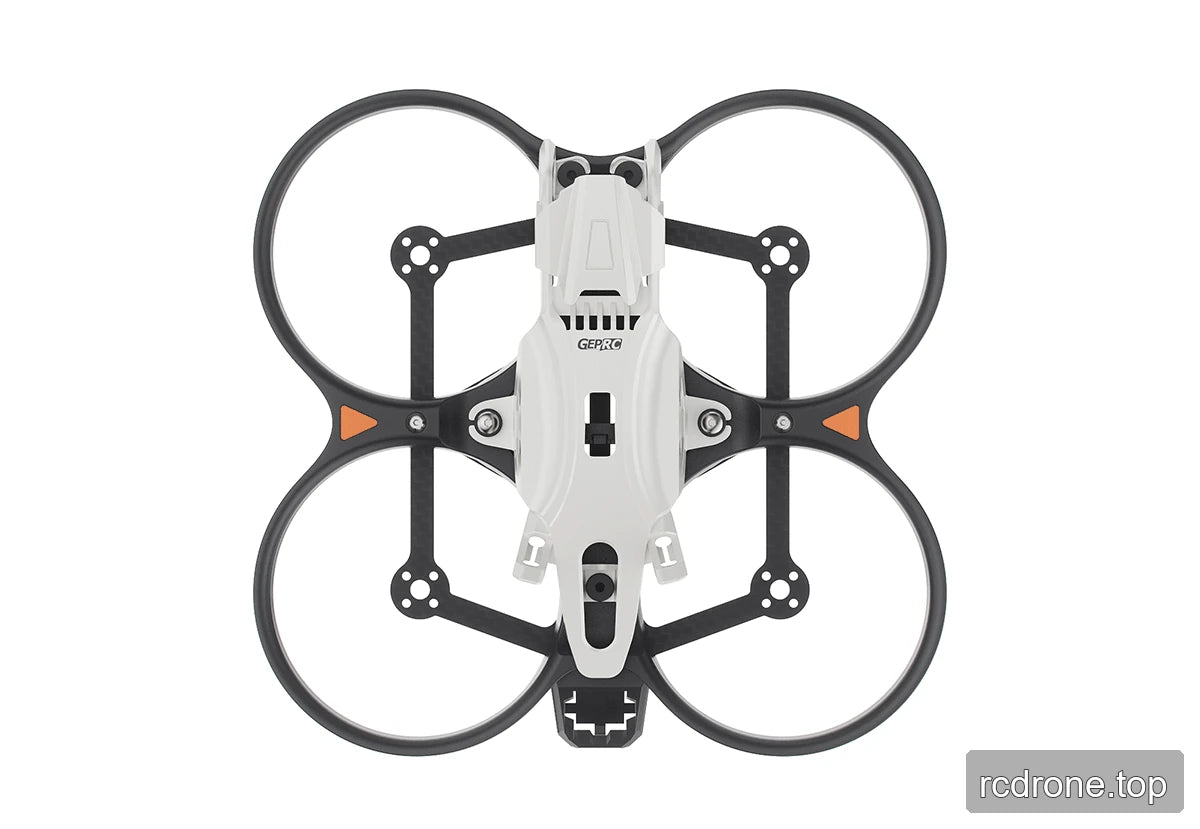

Top view of DarkStar25 ducted frame assembly — تكوين العرض العلوي يحتوي على أربعة أنابيب دوارة دائرية، وأذرع من ألياف الكربون مكشوفة، وقبة بيضاء كريمية تحمل علامة GEPRC.

الميزات والتصميم

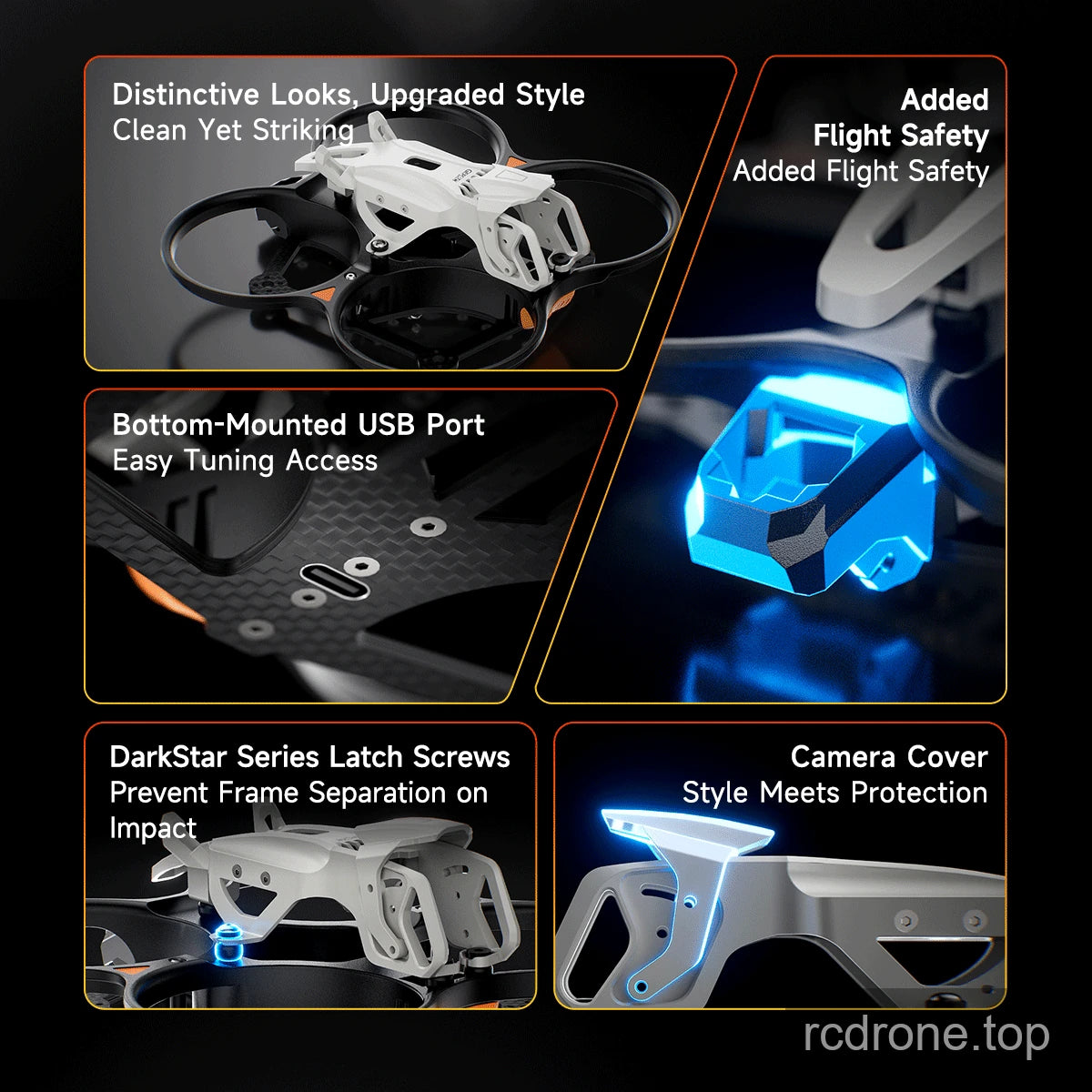

GEP-DS25 frame callouts for USB access, latch screws and camera cover — إطار GEP-DS25 يحتوي على منفذ USB مثبت في الأسفل للوصول إلى التعديل. إطار GEP-DS25 يحتوي على براغي قفل من سلسلة DarkStar تهدف إلى منع انفصال الإطار عند الاصطدام.

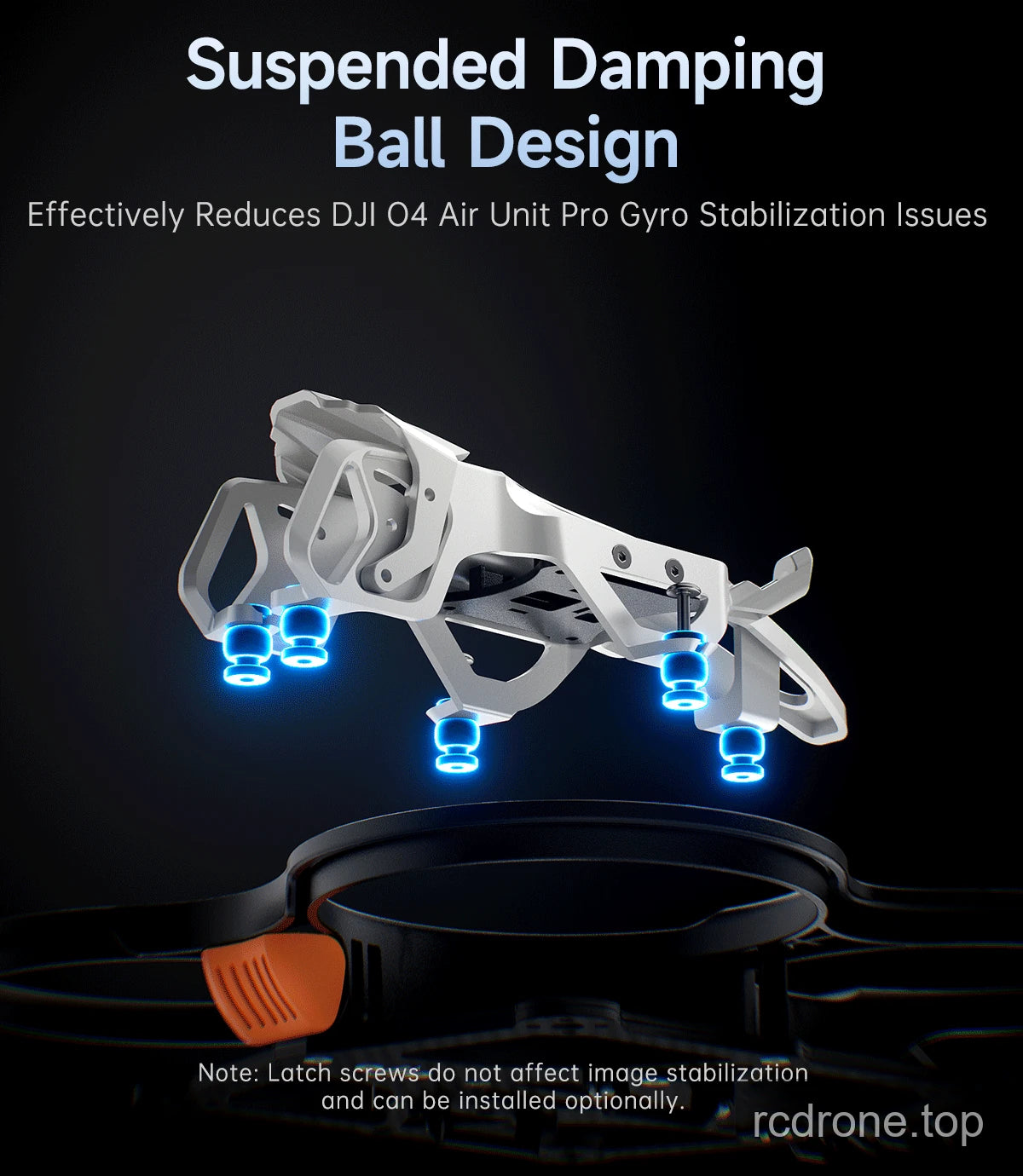

GEP-DS25 suspended damping-ball mounting design — يقال إن تصميم الكرة المعلقة يقلل من مشاكل تثبيت الجيروسكوب في وحدة DJI O4 Air Pro. إطار GEP-DS25 يستخدم تصميم الكرة المعلقة.

الأبعاد والبناء

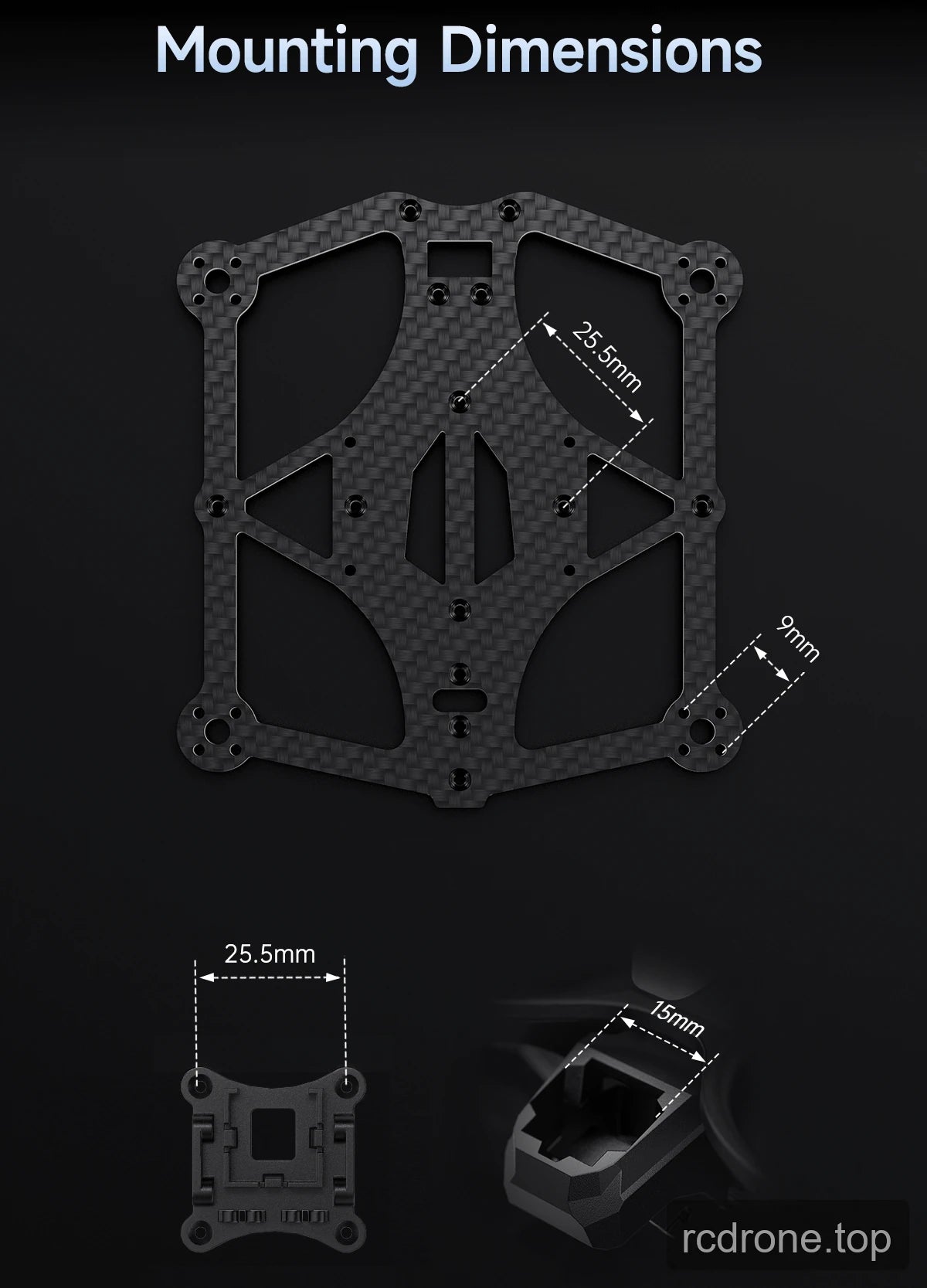

GEP-DS25 electronics, motor and GPS mounting-dimension diagram — إطار GEP-DS25 لديه بعد تثبيت مركزي يبلغ 25.5 مم كما هو موضح لنمط تثبيت الإلكترونيات المركزية. إطار GEP-DS25 لديه بعد تثبيت المحرك يبلغ 9 مم.

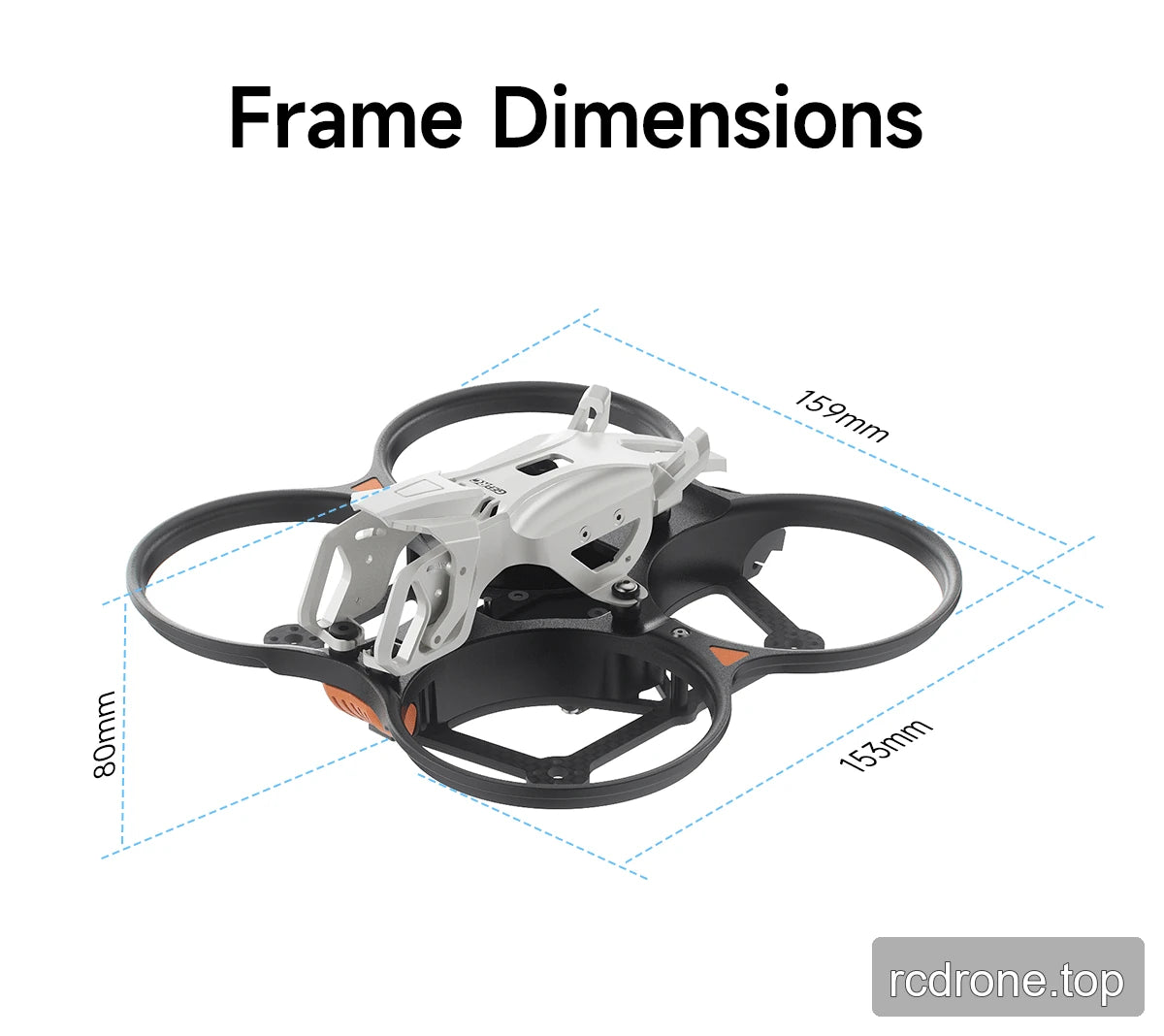

GEP-DS25 frame dimensions of 159 by 153 by 80 mm — أبعاد الإطار: 159 مم × 153 مم × 80 مم.

المواصفات والأداء

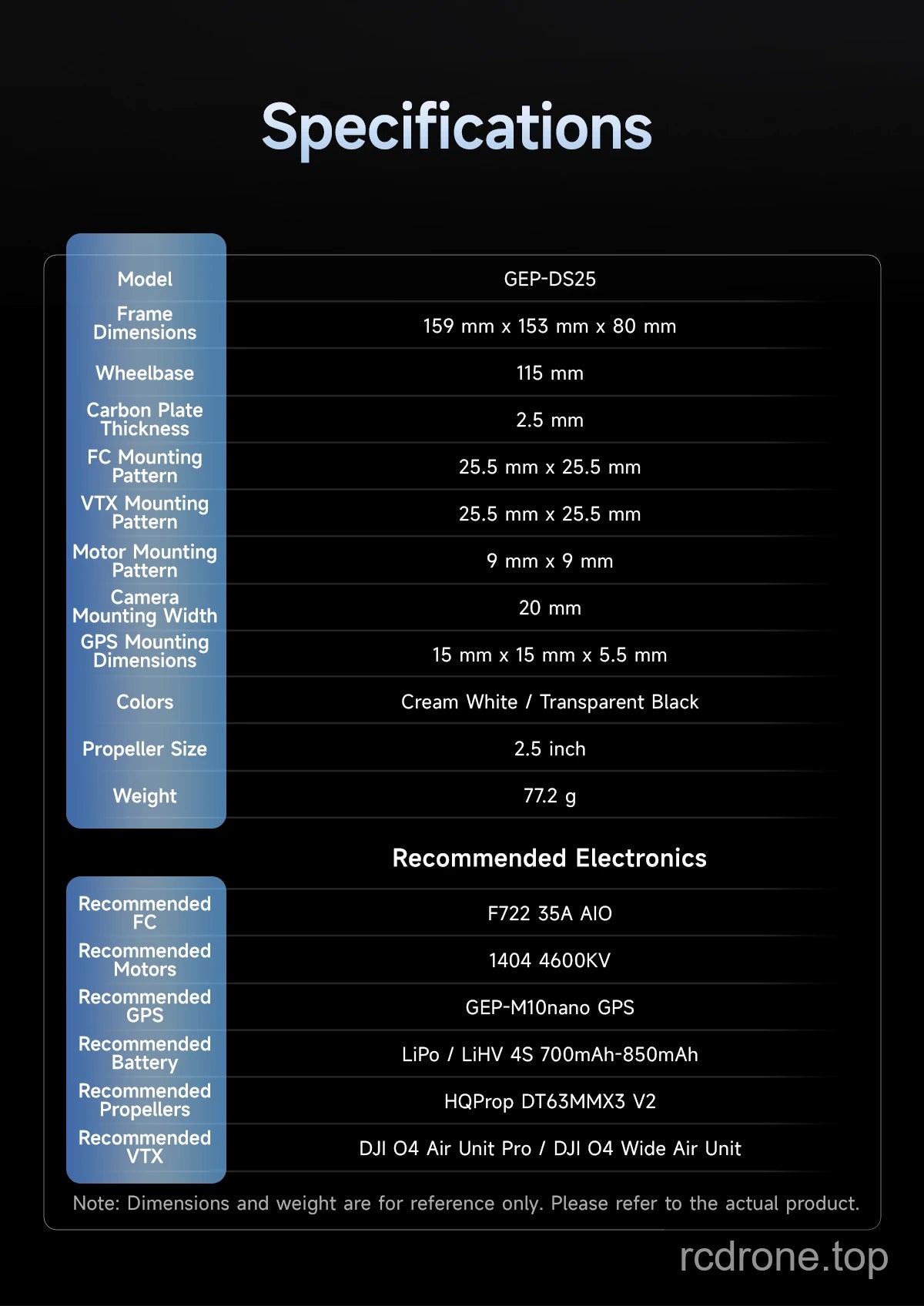

GEP-DS25 frame specification table — الموديل: GEP-DS25. أبعاد الإطار: 159 مم × 153 مم × 80 مم.

محتويات العبوة

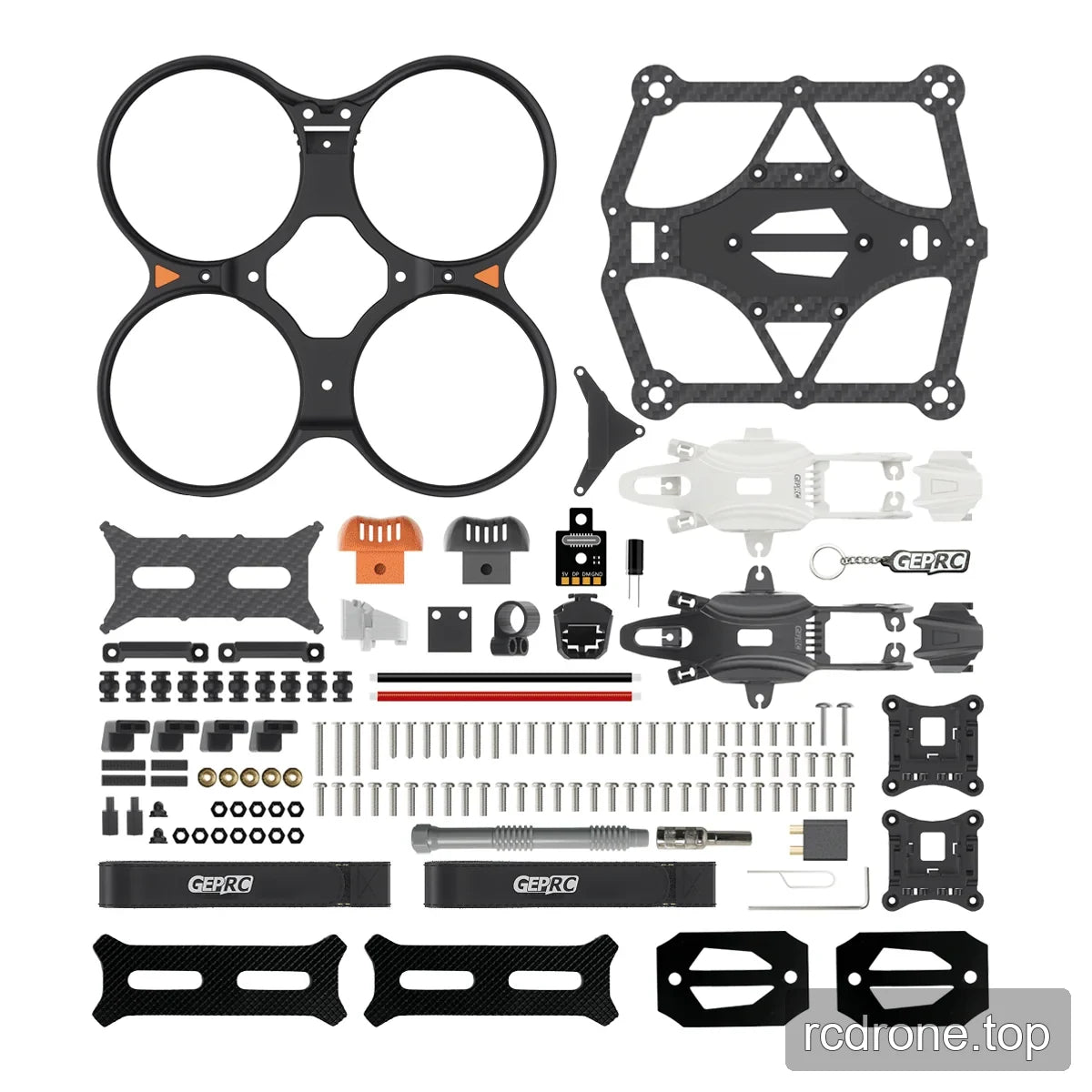

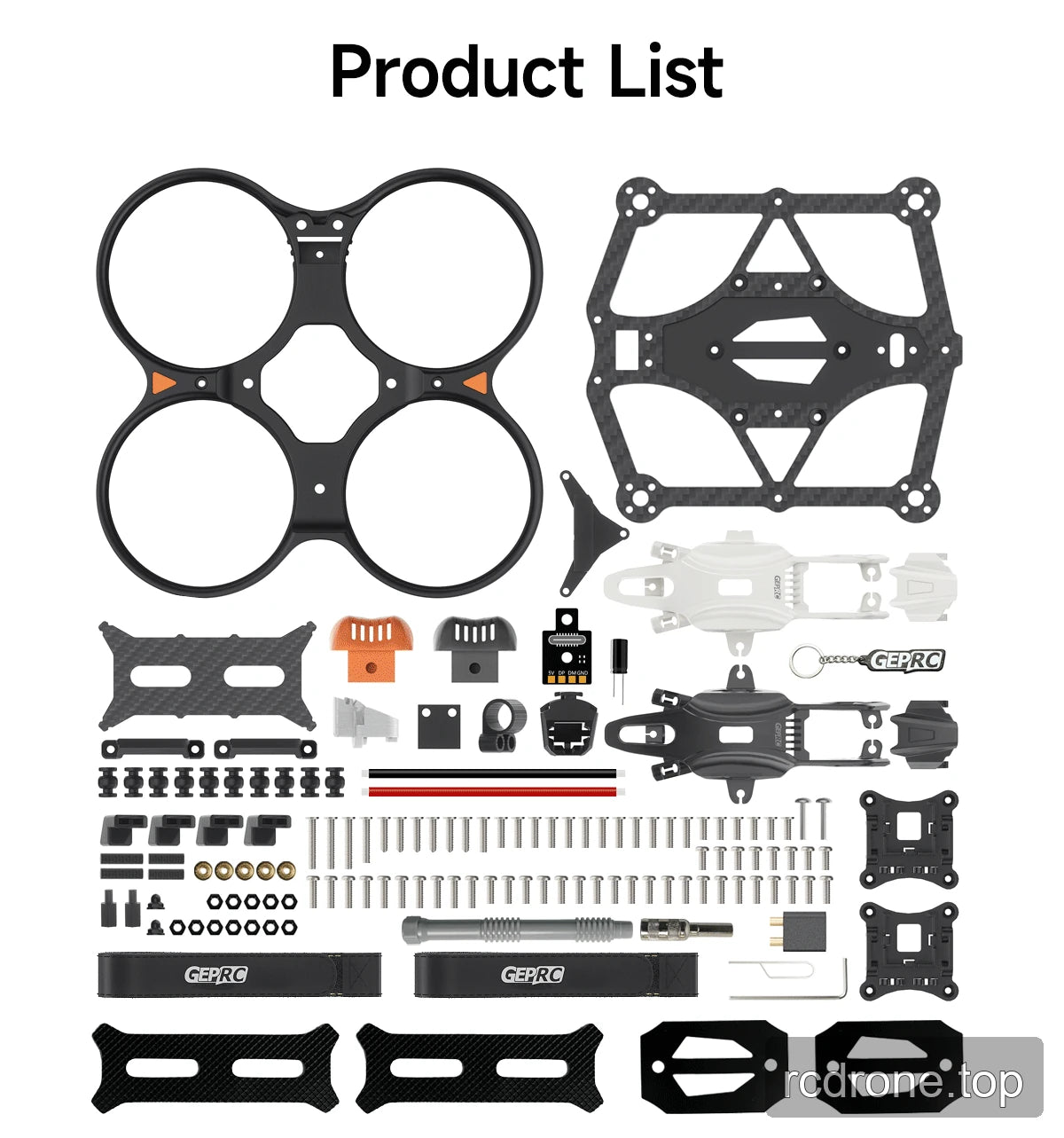

DarkStar25 frame kit components arranged in a product list — مكونات مجموعة إطار DarkStar25 مرتبة كقائمة منتجات

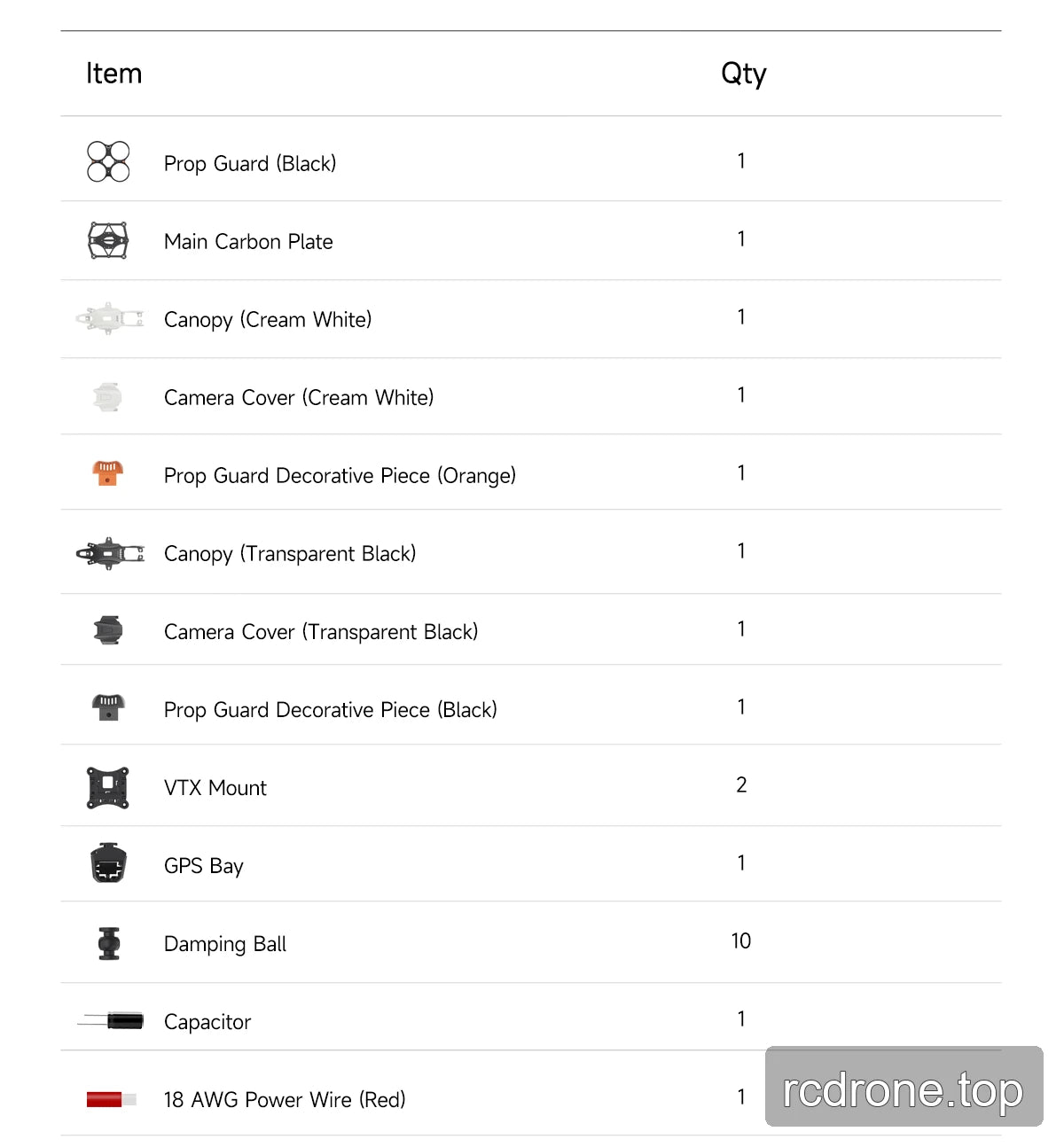

DarkStar25 frame kit contents and quantities, first section — تتضمن قائمة المنتجات 1 واقي مروحة (أسود). تتضمن قائمة المنتجات 1 لوحة كربون رئيسية.

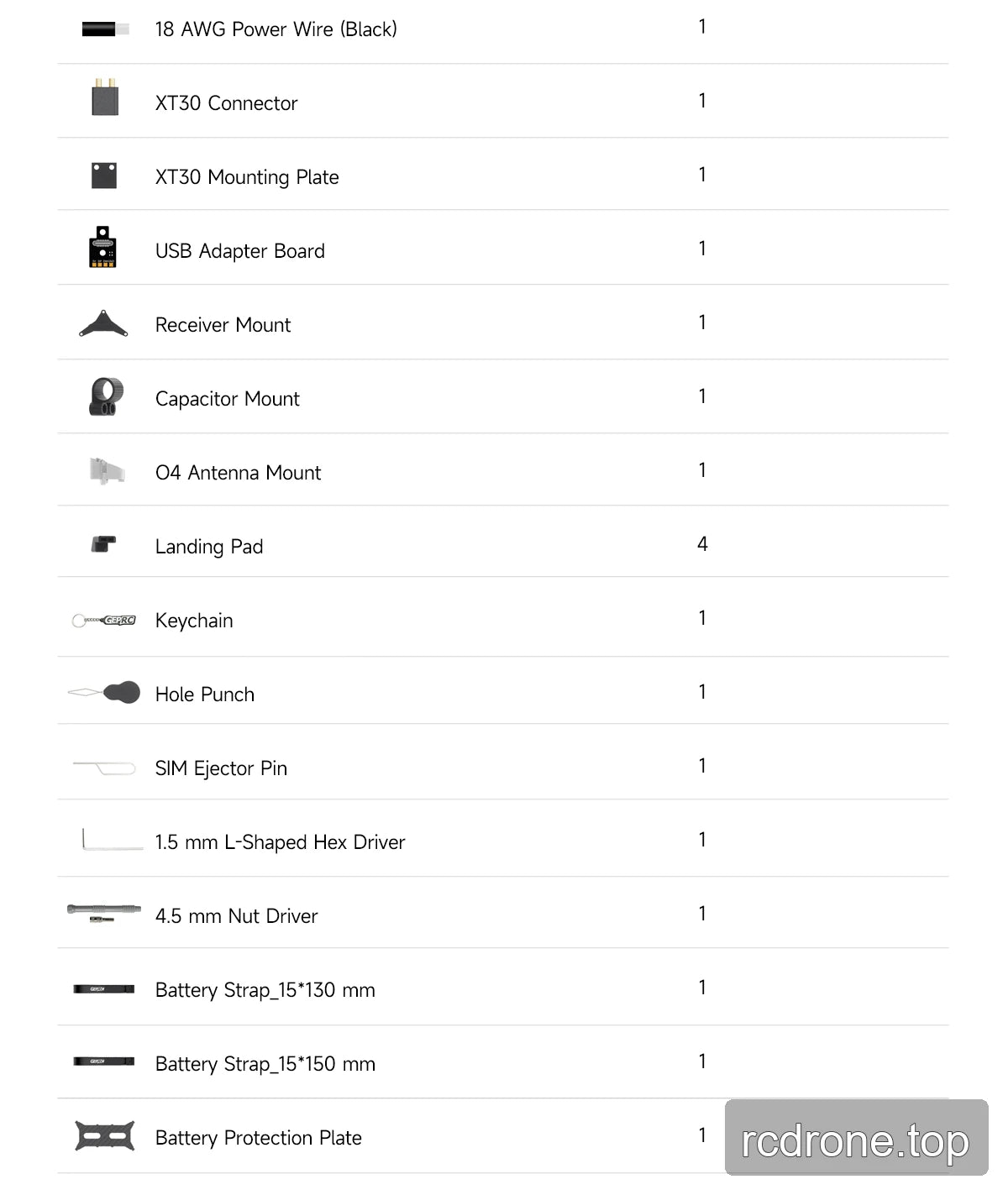

DarkStar25 frame kit contents and quantities, second section — تتضمن قائمة المنتجات 1 سلك طاقة 18 AWG (أسود). تتضمن قائمة المنتجات 1 موصل XT30.

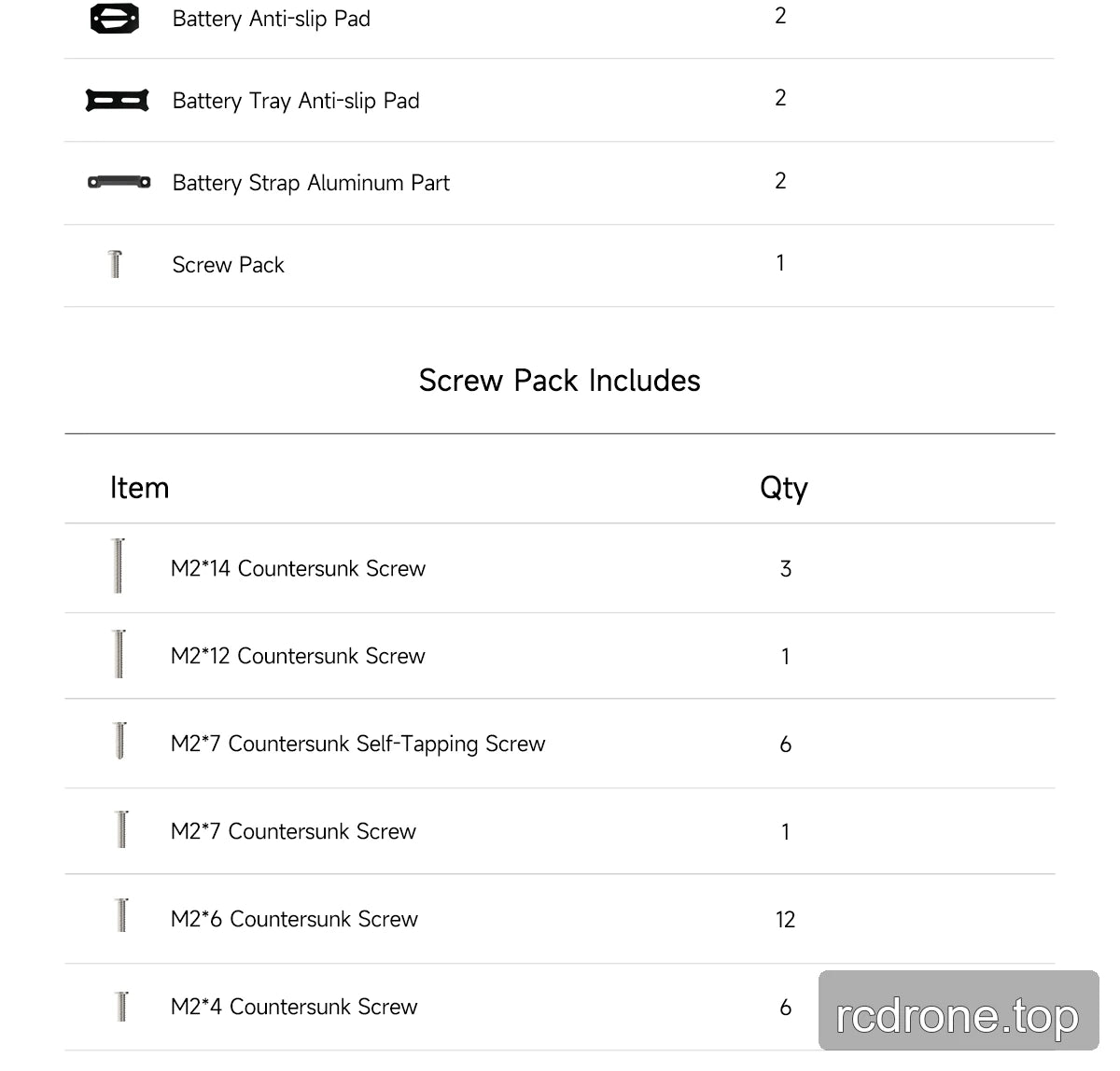

DarkStar25 package contents and screw pack table — تتضمن قائمة محتويات العبوة 2 وسادات مضادة للانزلاق للبطارية. تتضمن قائمة محتويات العبوة 2 وسادات مضادة للانزلاق لصينية البطارية.

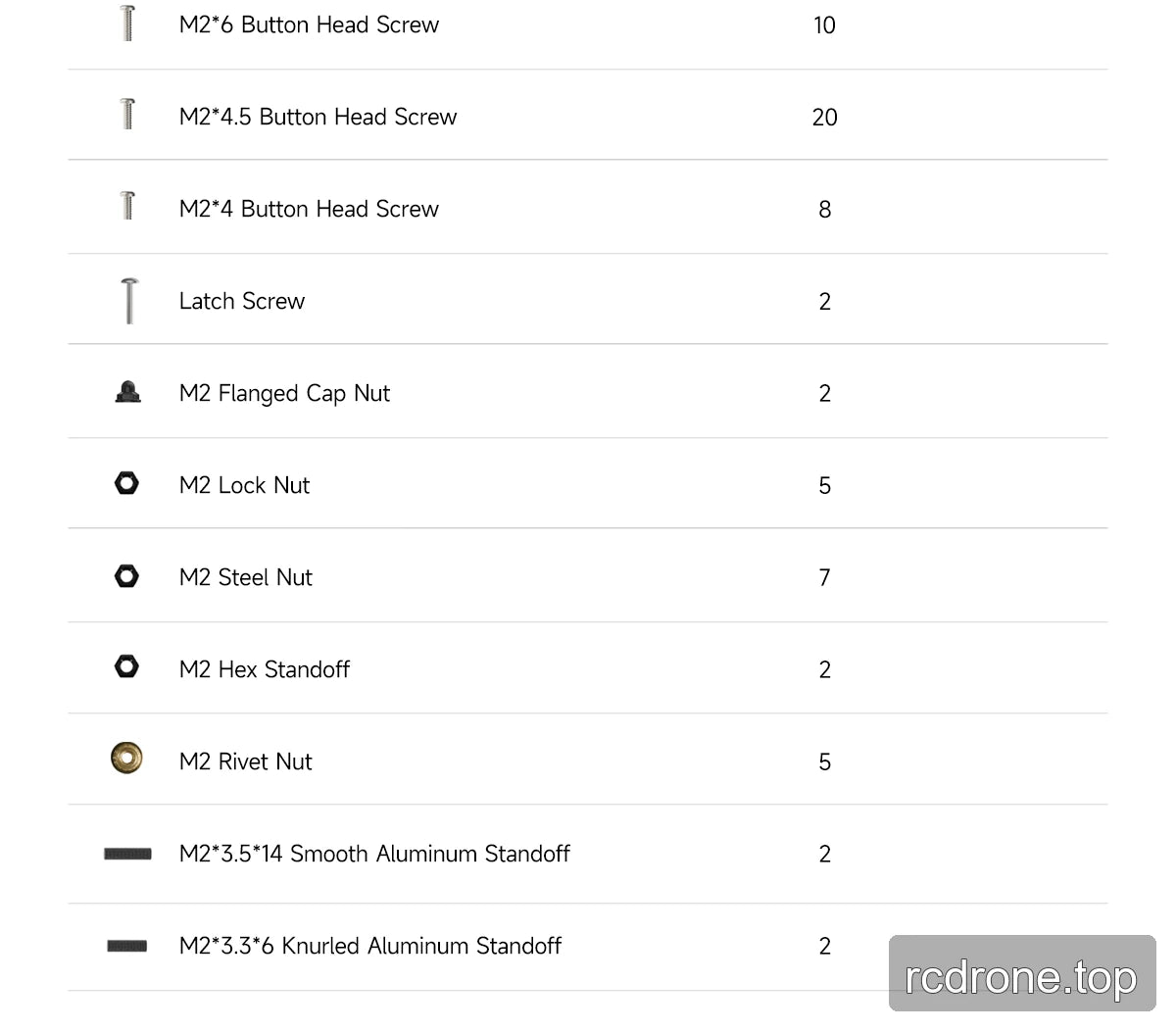

DarkStar25 screw pack contents table — تتضمن مجموعة البراغي 10 براغي رأس زر M2*6. تتضمن مجموعة البراغي 20 براغي رأس زر M2*4.5.
