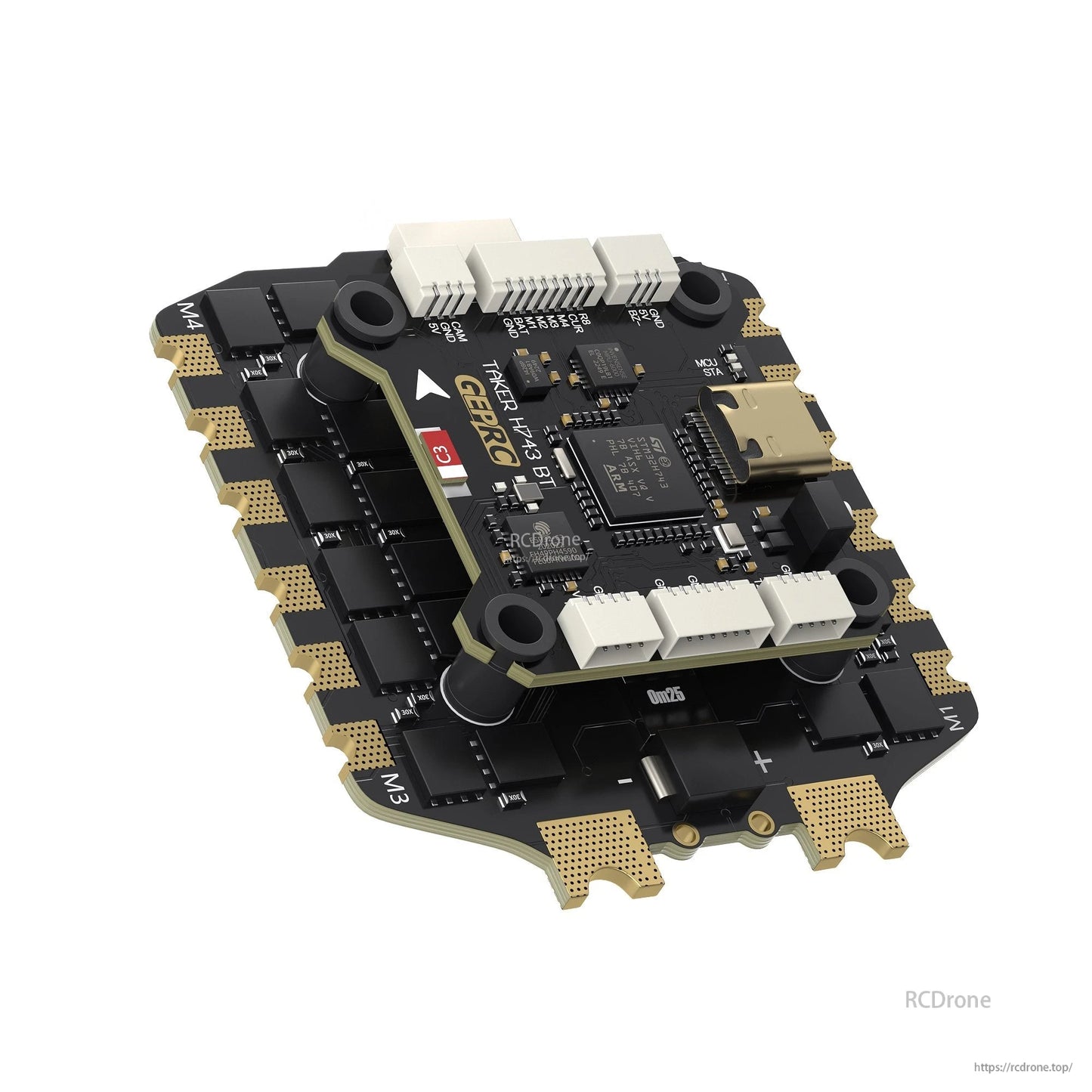

GEPRC TAKER H743 BT 8Bit 80A مجموعة - STM32H743، جيروسكوب مزدوج، بلوتوث، صندوق أسود 512M، 3-6S

نظرة عامة

GEPRC TAKER H743 BT 8Bit 80A STACK هو مجموعة مصممة حول وحدة التحكم في الطيران STM32H743 و ESC 8Bit 80A 4 في 1 المتطابقة. يدمج ضبط بلوتوث، و512 ميجابايت من تخزين Black Box على اللوحة، وجيروسكوبات مزدوجة (MPU6000 + ICM42688-P)، وبارومتر على اللوحة، ويدعم البرامج الثابتة مفتوحة المصدر بما في ذلك Betaflight و INAV و Ardupilot.

الميزات الرئيسية

• STM32H743VIH6 مع نواة Cortex-M7، معدل تشغيل 480 ميجاهرتز
• جيروسكوبات مزدوجة مدمجة: MPU6000 + ICM42688-P (جيروسكوب مزدوج)
• ضبط لاسلكي عبر بلوتوث (تطبيق Speedybee على الهاتف الذكي)
• 512 ميجابايت من تخزين Black Box على اللوحة (تخزين كبير السعة على اللوحة)
• بارومتر على اللوحة
• 7 منافذ UART (UART3 ثابت للبلوتوث)
• 8 مخرجات محرك؛ يدعم وضع X8
• منافذ توصيل مباشرة قابلة للتوصيل والتشغيل للأجهزة الطرفية الشائعة (RX، DJI O3، VTX، Buzzer، ESC، كاميرا)
• تكوين BEC مزدوج: 5V@3A and 12V@2.5A; 12V / مفتاح الجهد
• ESC متطابق: 8Bit 80A 4-in-1 ESC; Dshot 150/300/600

ملاحظة: لا يدعم الجيروسكوب المزدوج المتزامن في Betaflight و INAV.

لخدمة العملاء والدعم الفني، اتصل بـ https://rcdrone.top/ أو أرسل بريدًا إلكترونيًا إلى support@rcdrone.top.

المواصفات

وحدة التحكم في الطيران: وحدة التحكم في الطيران TAKER H743 BT

ESC: TAKER H80_BLS 80A 4IN1 ESC

ما هو مدرج

• 1 × وحدة تحكم الطيران TAKER H743 BT
• 1 × ESC 4IN1 TAKER H80_BLS 80A
• 1 × مكثف إلكتروليتي (50V 4700uF)
• 1 × كابل توصيل DJI (SH1.0 6pin 100mm)
• 1 × كابل محول FC (SH1.0 8pin 30mm)
• 1 × كابل سيليكون المستقبل (SH1.0 4pin 150mm)
• 1 × كابل توصيل الكاميرا (SH1.0-SH1.25 3pin 60mm)
• 1 × كابل توصيل VTX (SH1.0 4pin-6pin 100mm)
• 1 x كابل طاقة XT90 (10AWG 230mm)
• 4 x براغي M3*30
• 4 x براغي M3*25
• 8 x صواميل نايلون (M3)
• 12 x وسادات سيليكون مضادة للاهتزاز (M3)

التطبيقات

• بناءات متعددة المحركات تتطلب وحدة تحكم H743 + مجموعة ESC 80A 4 في 1
• إعدادات البرنامج الثابت باستخدام Betaflight أو INAV أو Ardupilot
• بناءات وضع X8 باستخدام 8 مخرجات محرك

التفاصيل

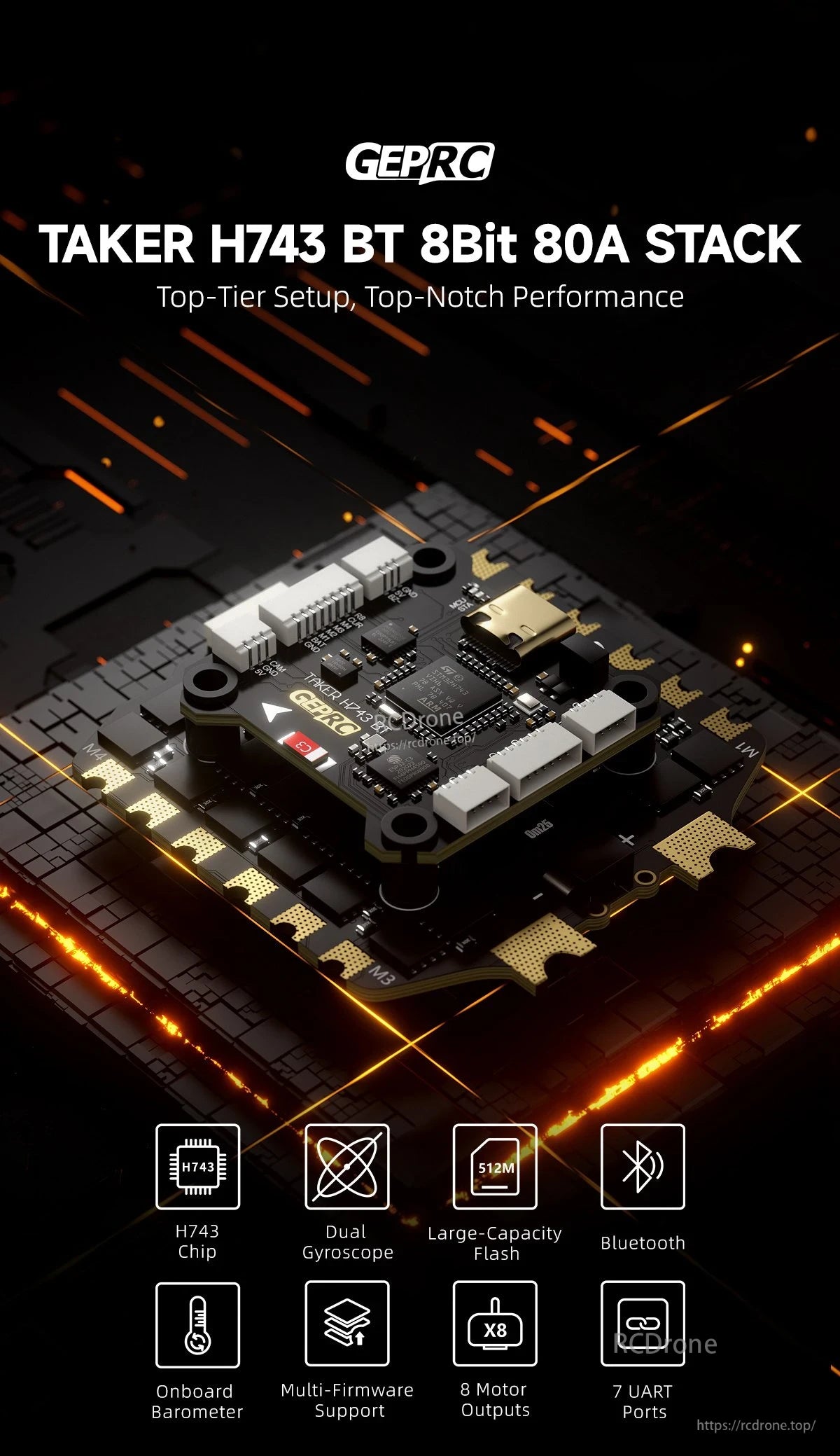

تقدم مجموعة GEPRC TAKER H743 BT 8Bit 80A أداءً من الدرجة الأولى مع شريحة H743، وجيروسكوب مزدوج، و512M فلاش، وبلوتوث، وبارومتر مدمج، ودعم متعدد للبرامج الثابتة، و8 مخرجات محرك، و7 منافذ UART. مصممة للتطبيقات عالية الجودة، تدمج مستشعرات متقدمة، واتصال قوي، وبرامج ثابتة قابلة للتوسع لتقديم تحكم دقيق في الطيران وخيارات تخصيص واسعة.

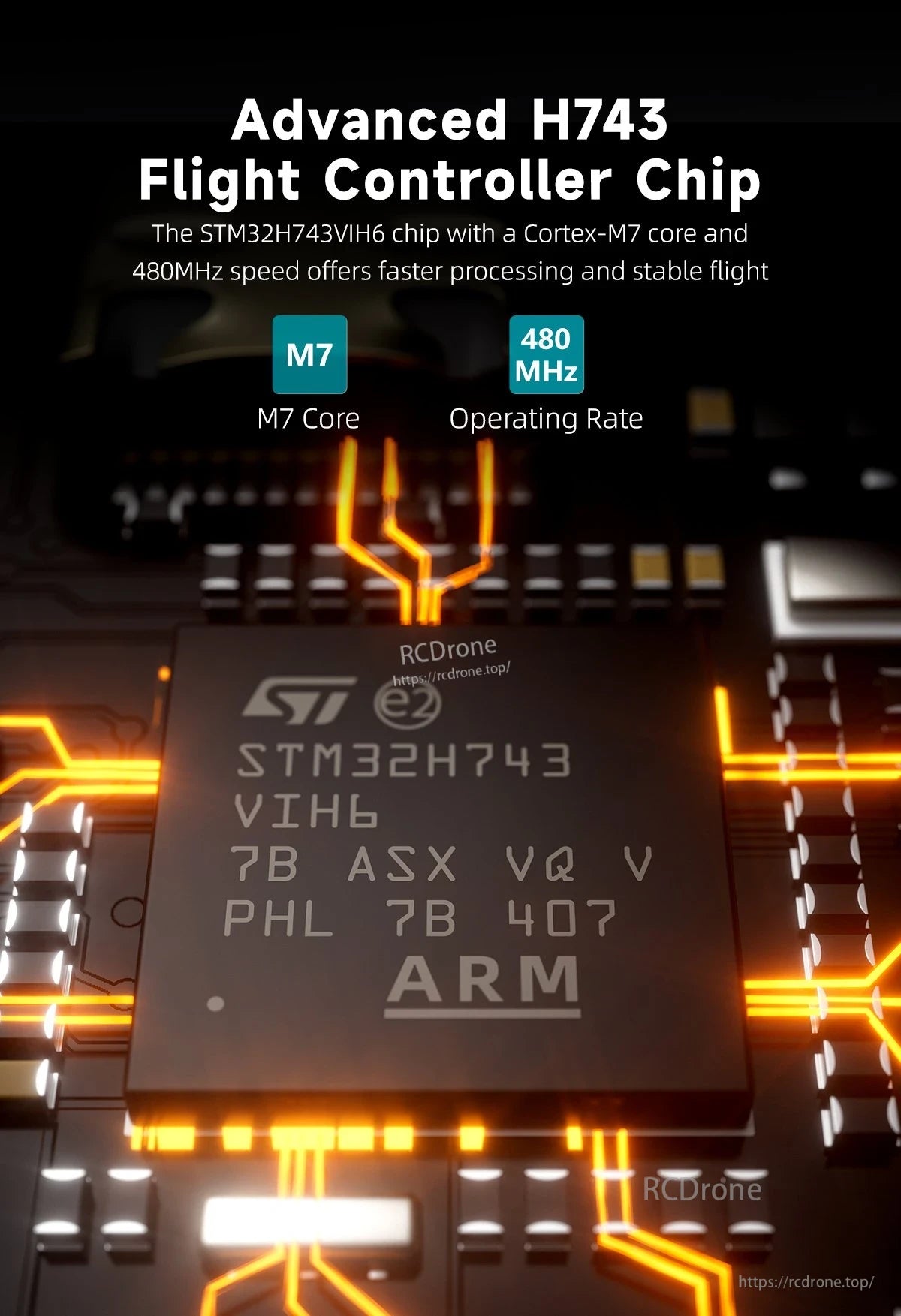

شريحة وحدة التحكم في الطيران المتقدمة H743 مع نواة Cortex-M7 تعمل بسرعة 480 ميجاهرتز لمعالجة أسرع وأداء طيران مستقر للطائرات بدون طيار.

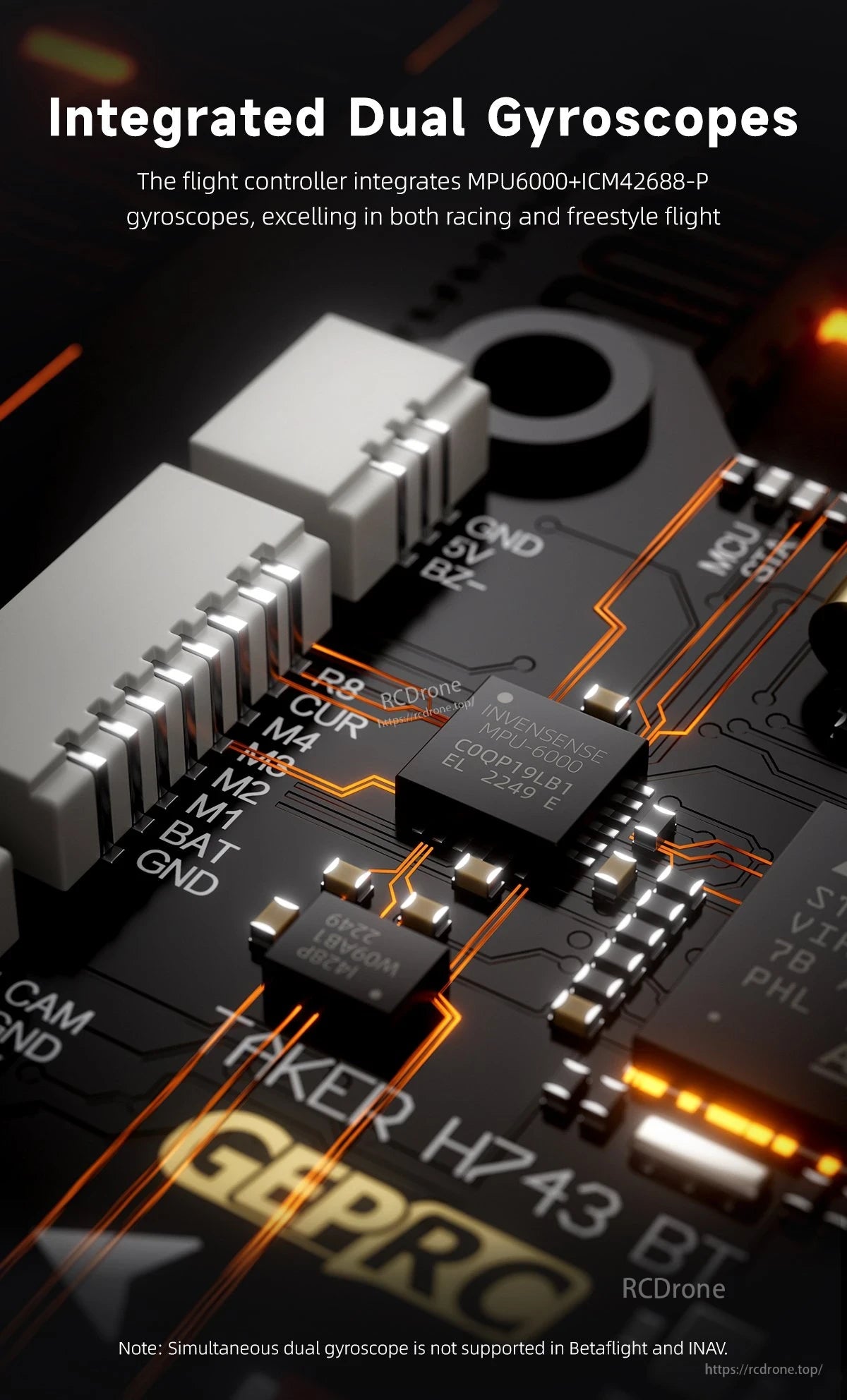

GEPRC TAKER H743 BT يستخدم MPU6000 و ICM42688-P جيروسكوبات للسباق/الأسلوب الحر، على الرغم من عدم دعم الجيروسكوب المزدوج في Betaflight/INAV. اللوحة تحتوي على مسارات برتقالية، ومكونات معلمة، ومواصفات كاملة.

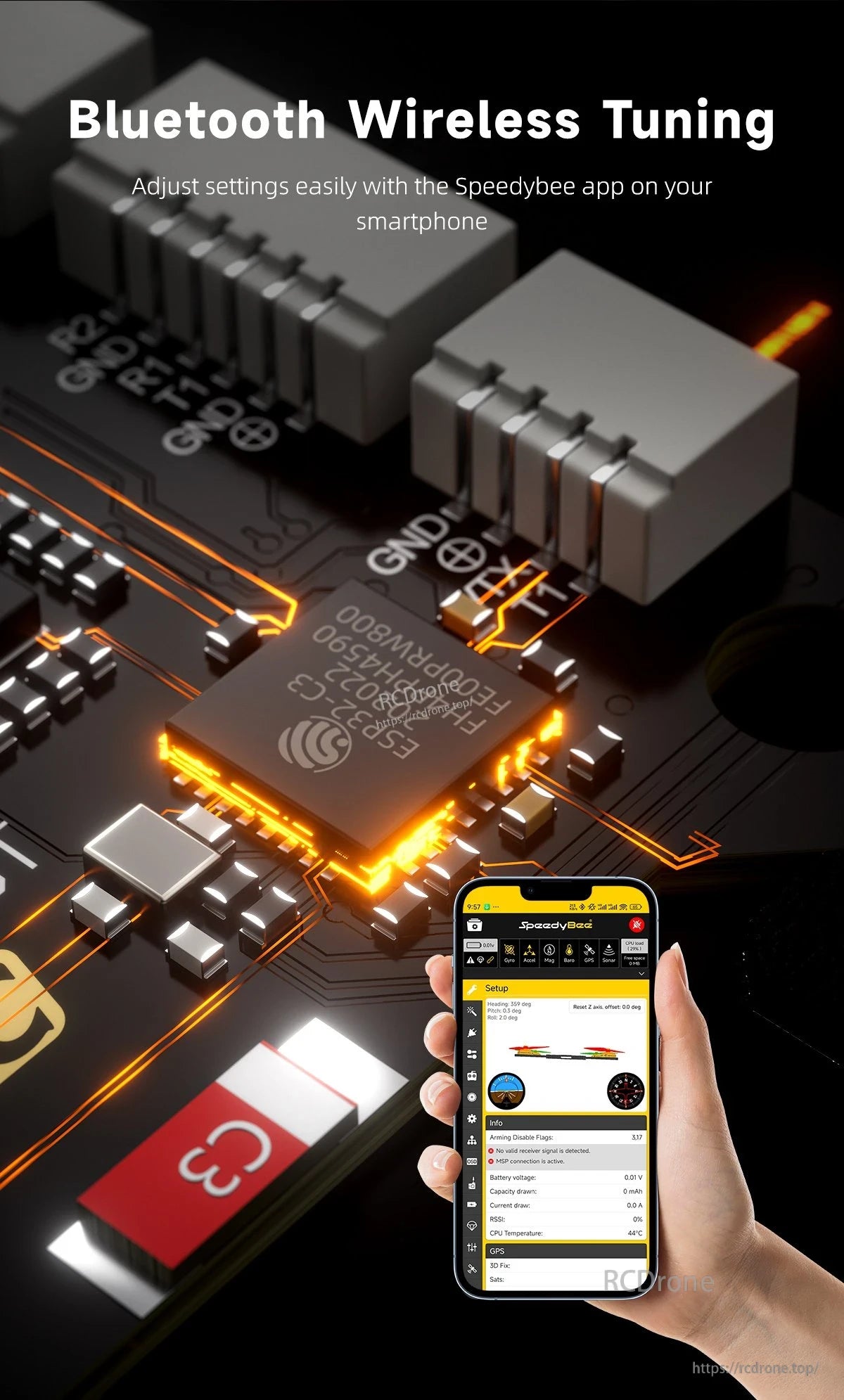

تعديل لاسلكي عبر Bluetooth يتيح تعديلات سهلة من خلال تطبيق Speedybee. يتميز بشريحة ESP32-C3، ودائرة مضاءة، وعرض بيانات حية لتحسين أداء الطائرة بدون طيار.

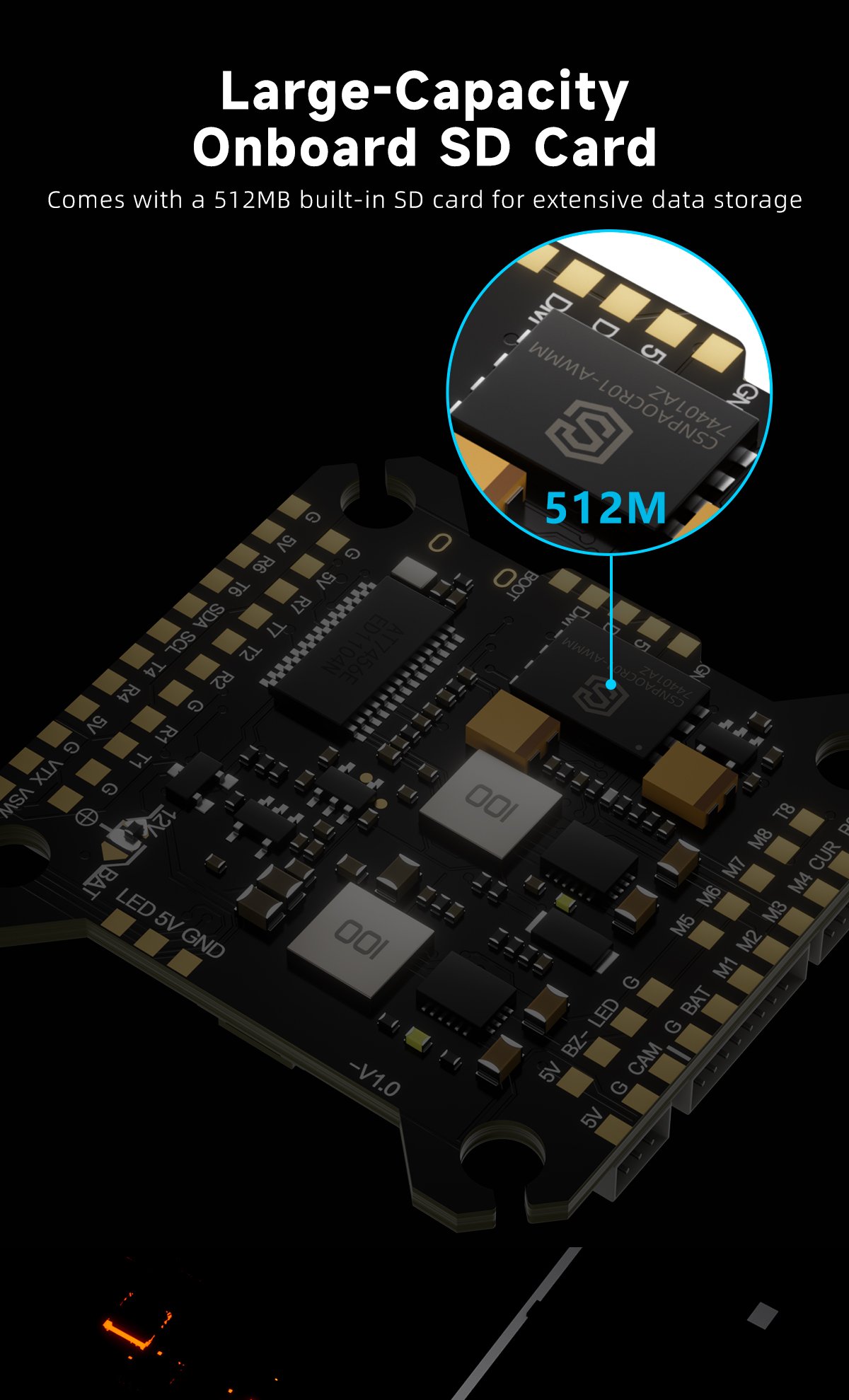

يتميز ببطاقة SD مدمجة بسعة كبيرة بسعة 512MB لتخزين بيانات واسعة. الشريحة المميزة المعلمة "512M" تضمن تكامل ذاكرة موثوق ضمن تصميم إلكتروني مدمج.

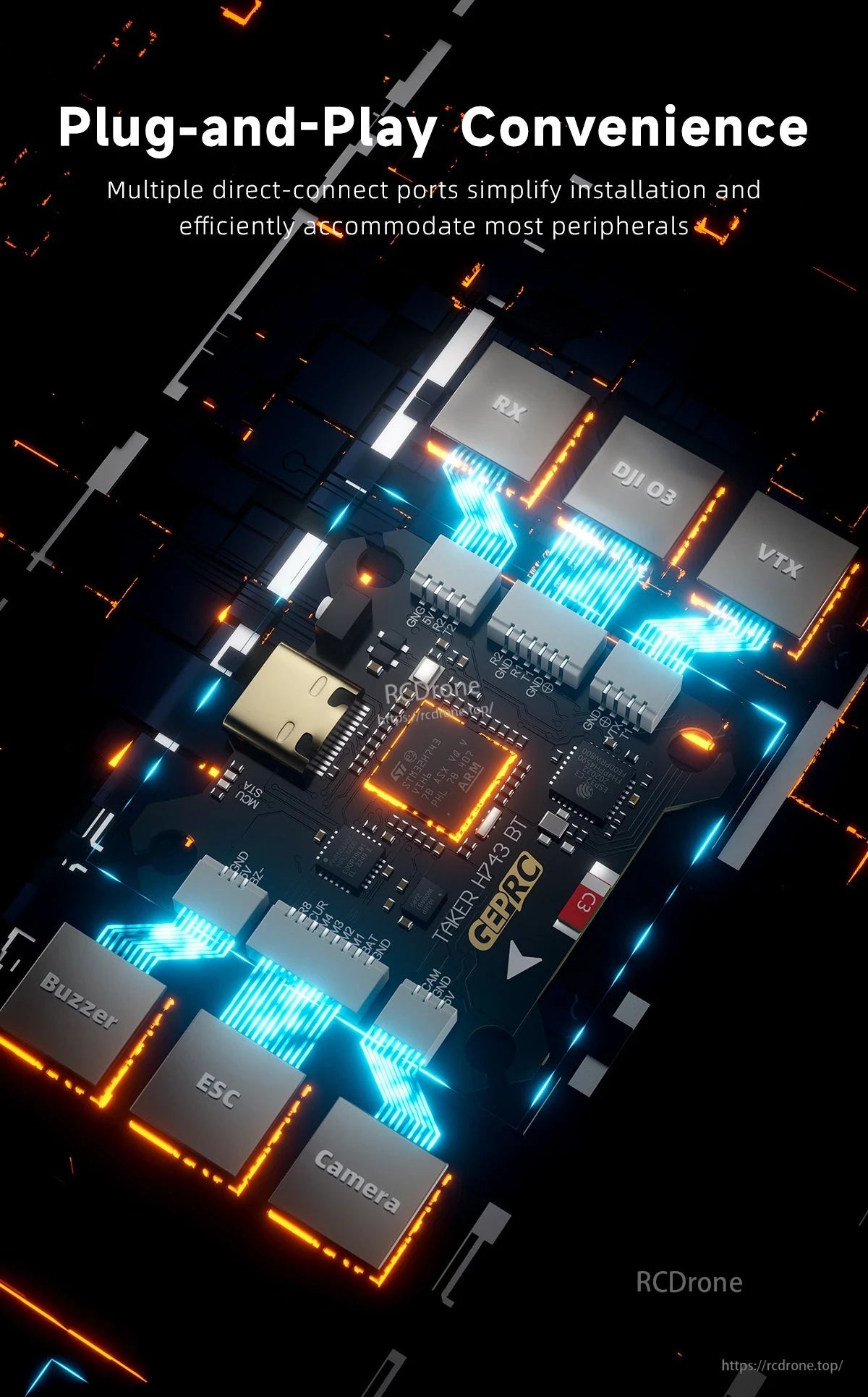

سهولة التوصيل والتشغيل مع منافذ توصيل مباشرة لتسهيل الإعداد. GEPRC TAKER H743 BT يدعم الملحقات مثل RX، DJI O3، VTX، Buzzer، ESC، وكاميرا عبر مسارات الدائرة المضيئة.

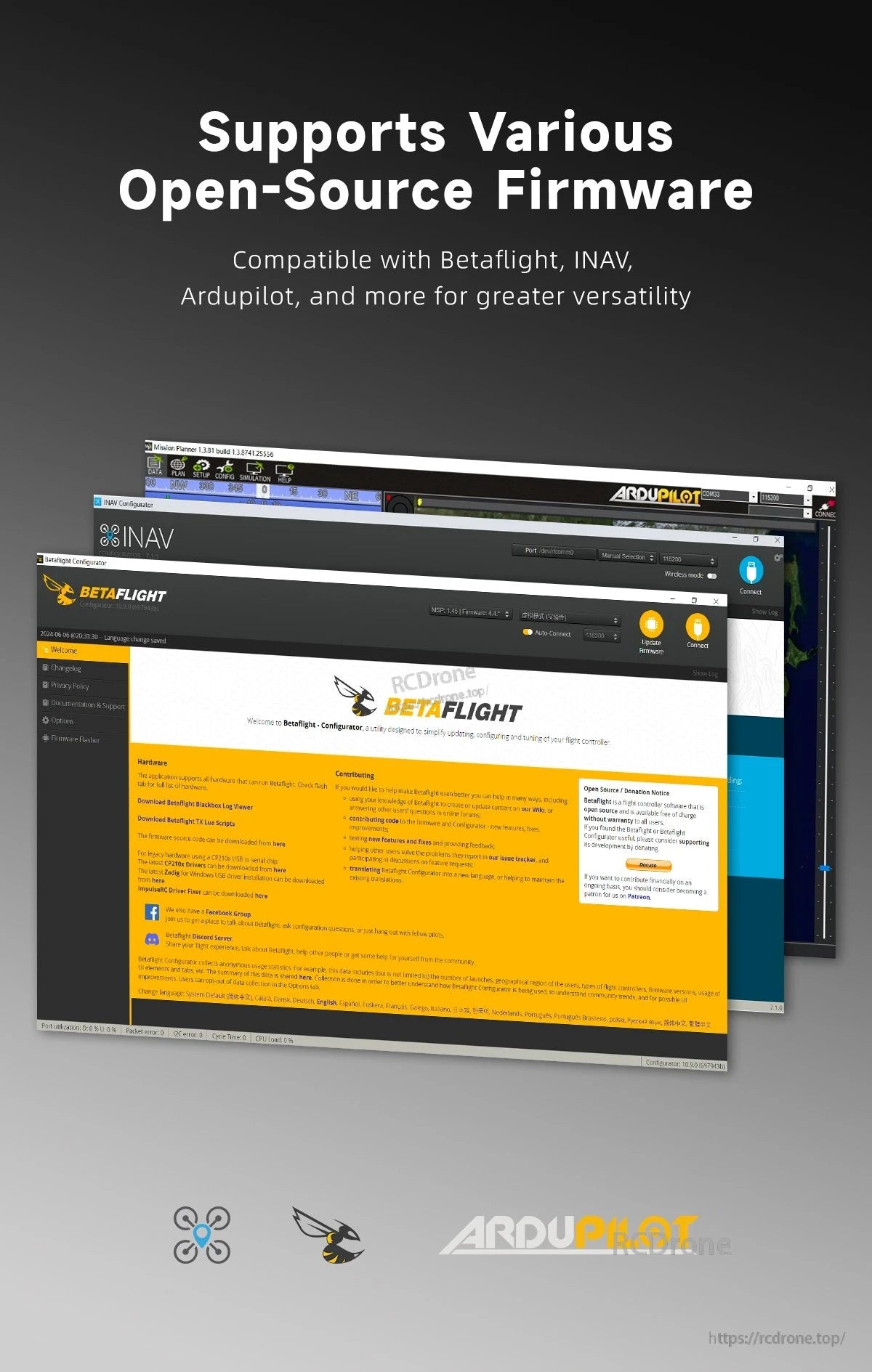

يدعم البرنامج الثابت مفتوح المصدر مثل Betaflight و INAV و Ardupilot، مما يعزز من مرونة وحدة التحكم في الطيران. يتضمن أدوات التكوين لضبط وتحديث البرنامج الثابت عبر المنصات.

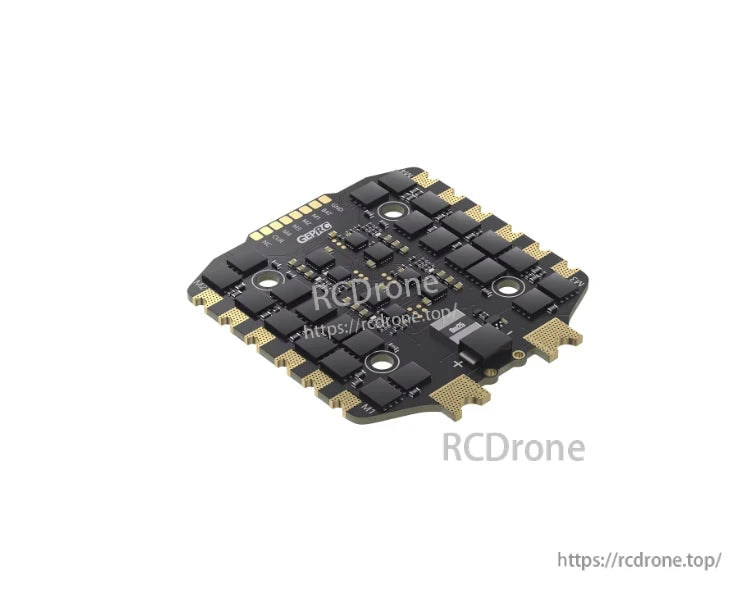

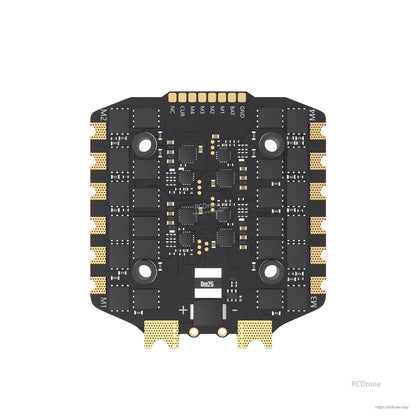

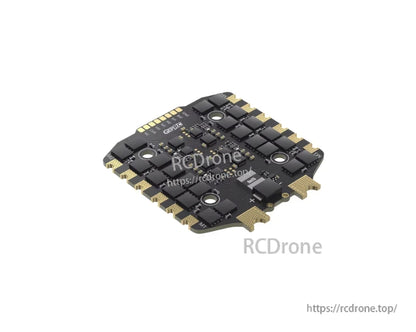

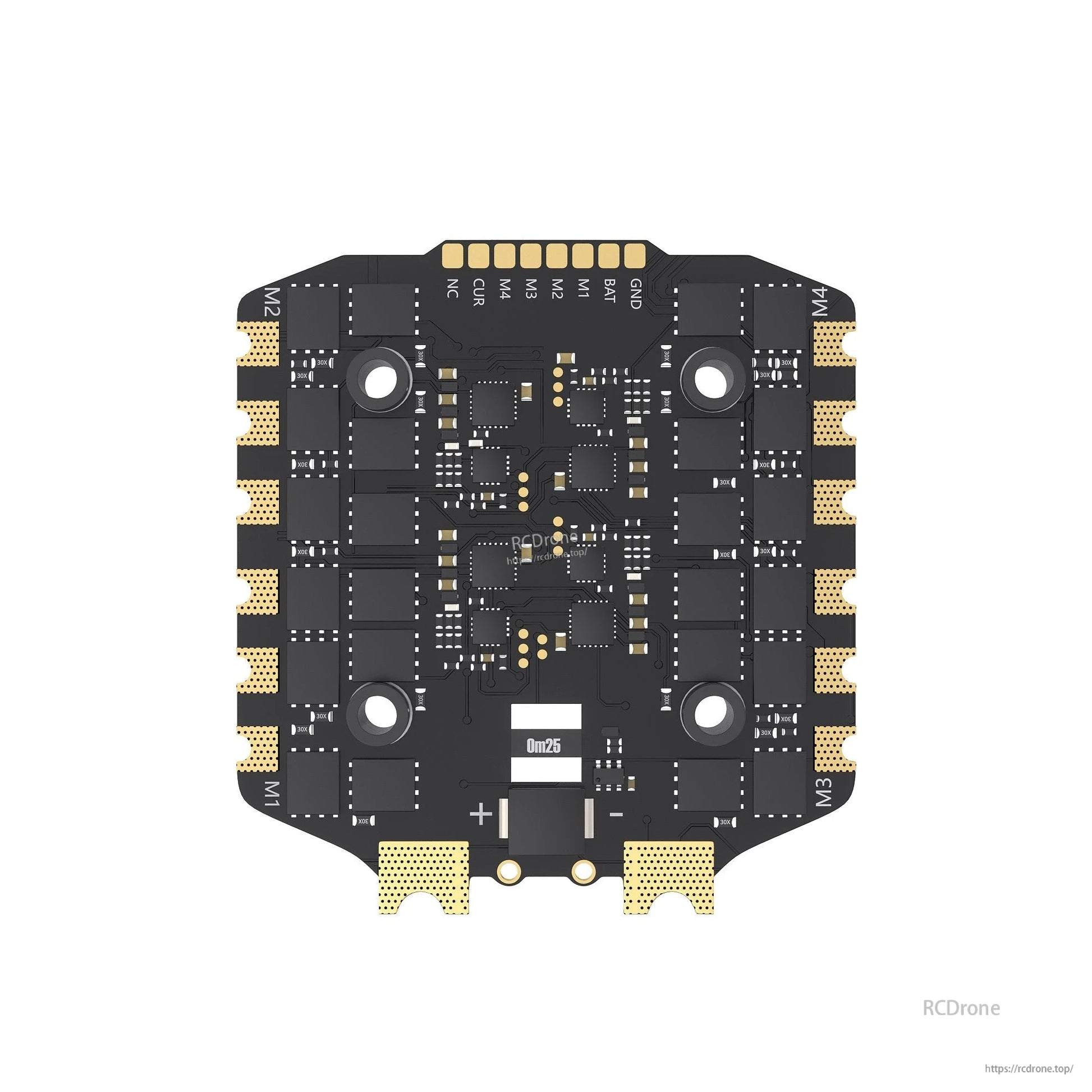

ESC 8Bit 80A 4IN1 لأداء طيران قوي ومتفوق

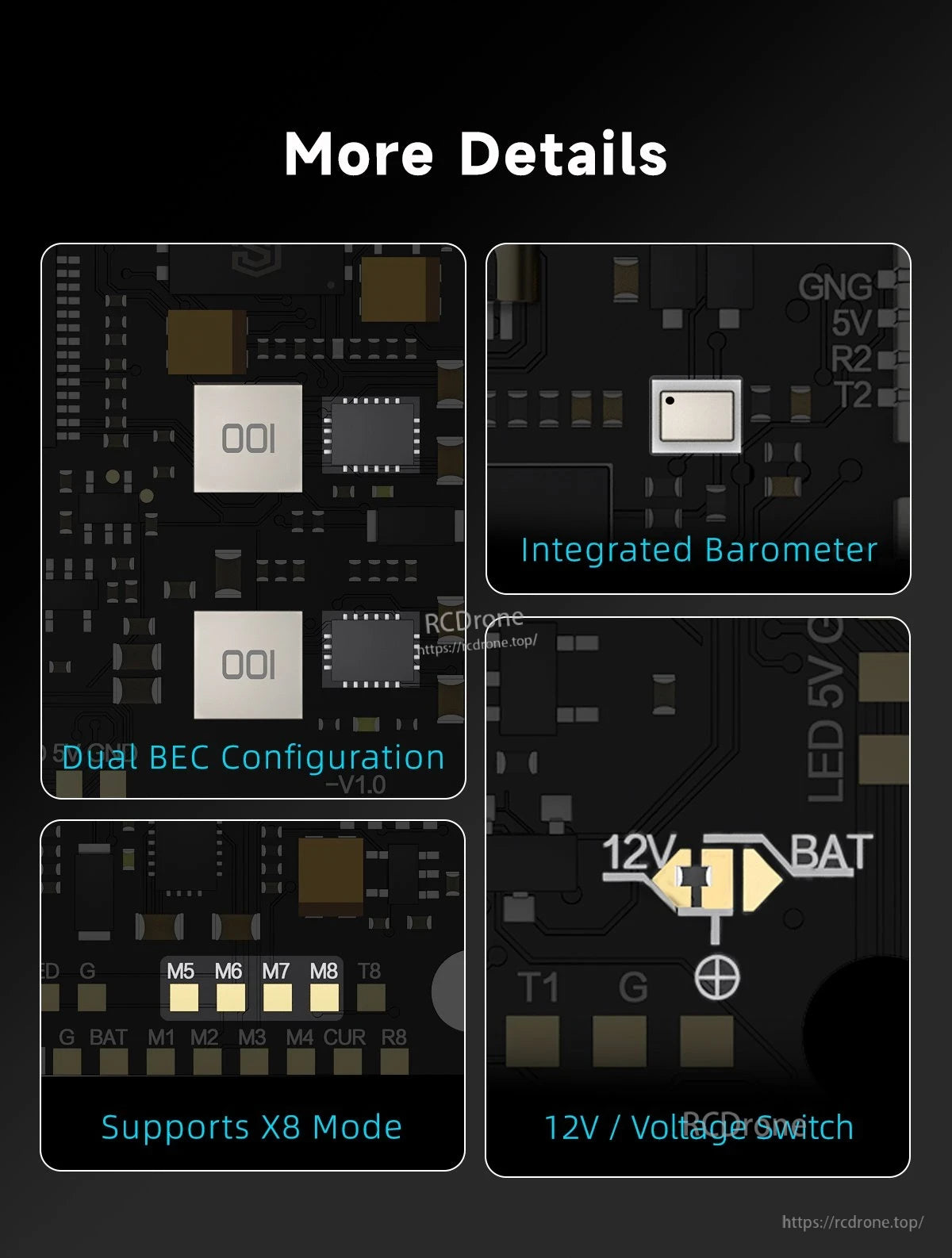

ثنائي BEC، بارومتر مدمج، دعم وضع X8، مفتاح 12V. مكونات واتصالات معلمة لوظائف وحدة التحكم في طيران الطائرات بدون طيار.

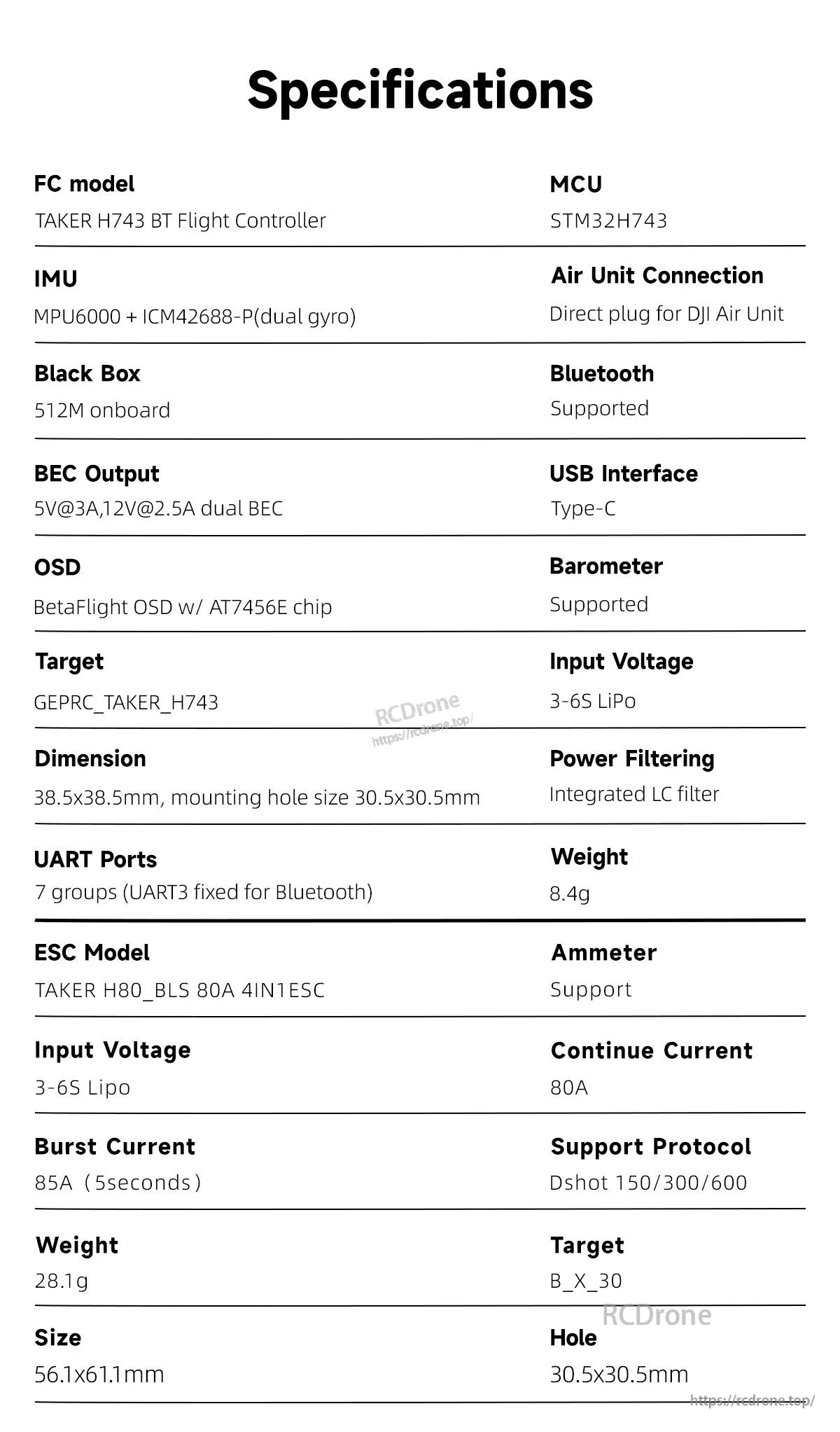

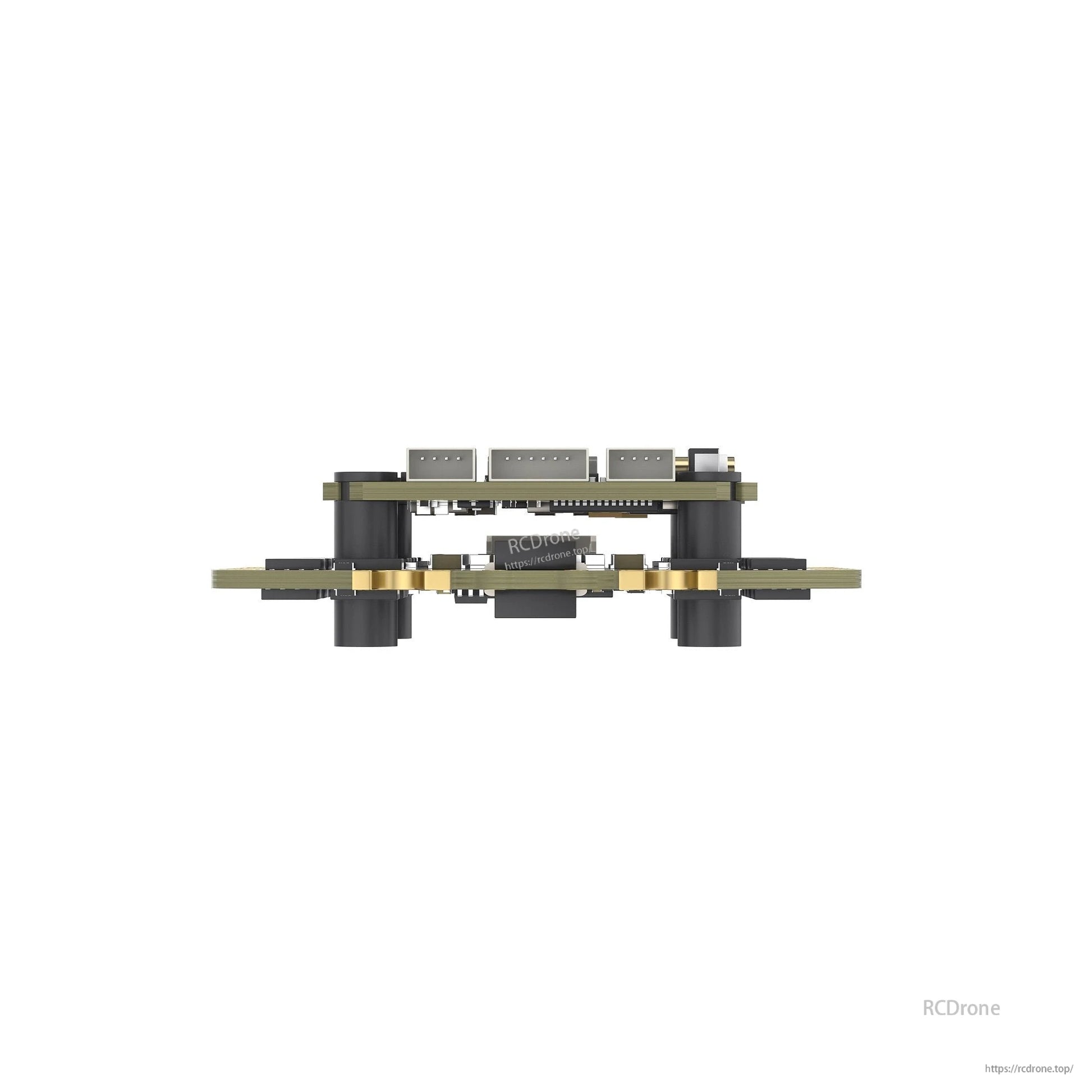

يتميز بمعالج STM32H743، IMU مزدوج الجيروسكوب، صندوق أسود بسعة 512MB، بلوتوث، USB Type-C، بارومتر، ESC 80A، دعم Dshot، إدخال LiPo 3–6S، وزن 28.1 جرام، أبعاد 56.1×61.1 مم.

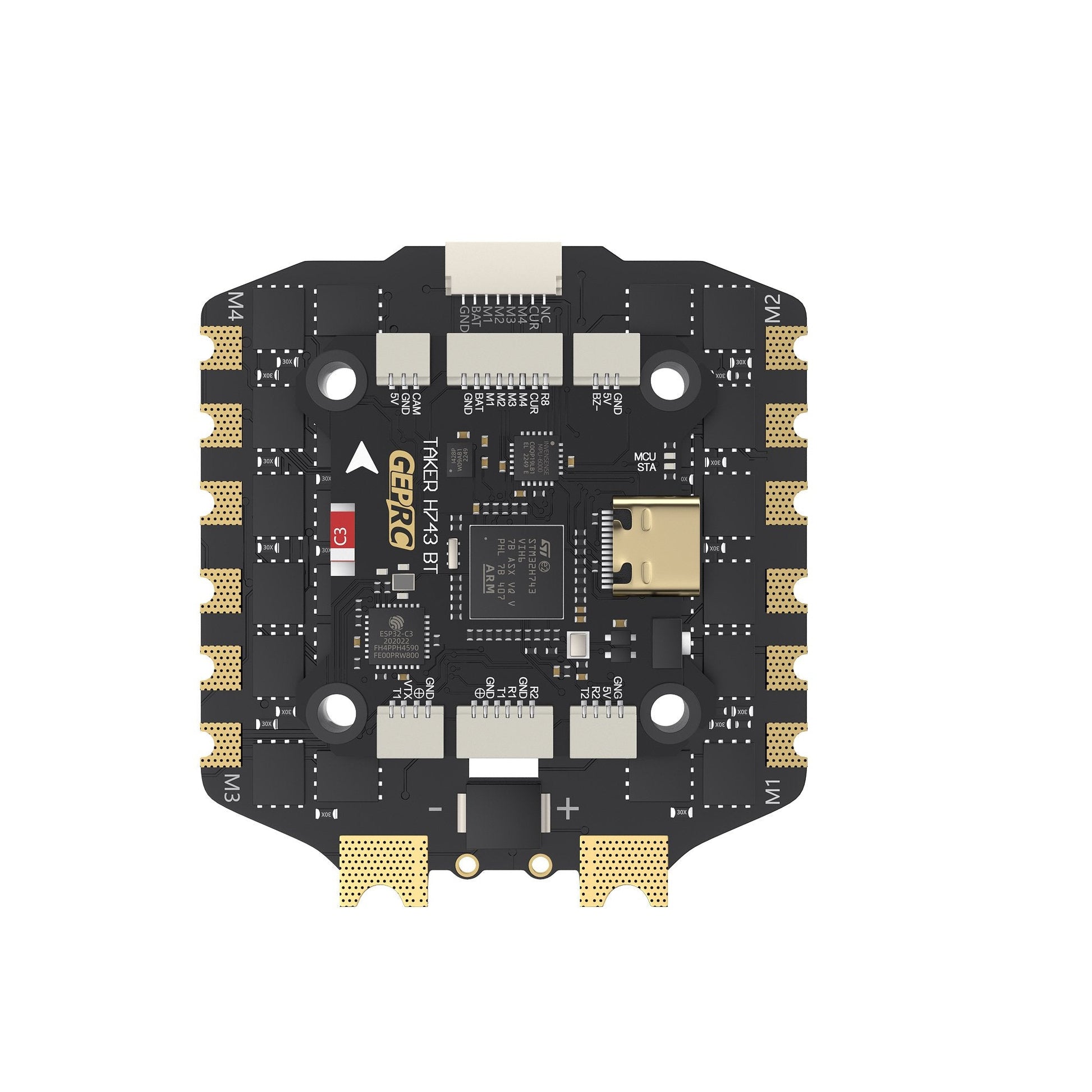

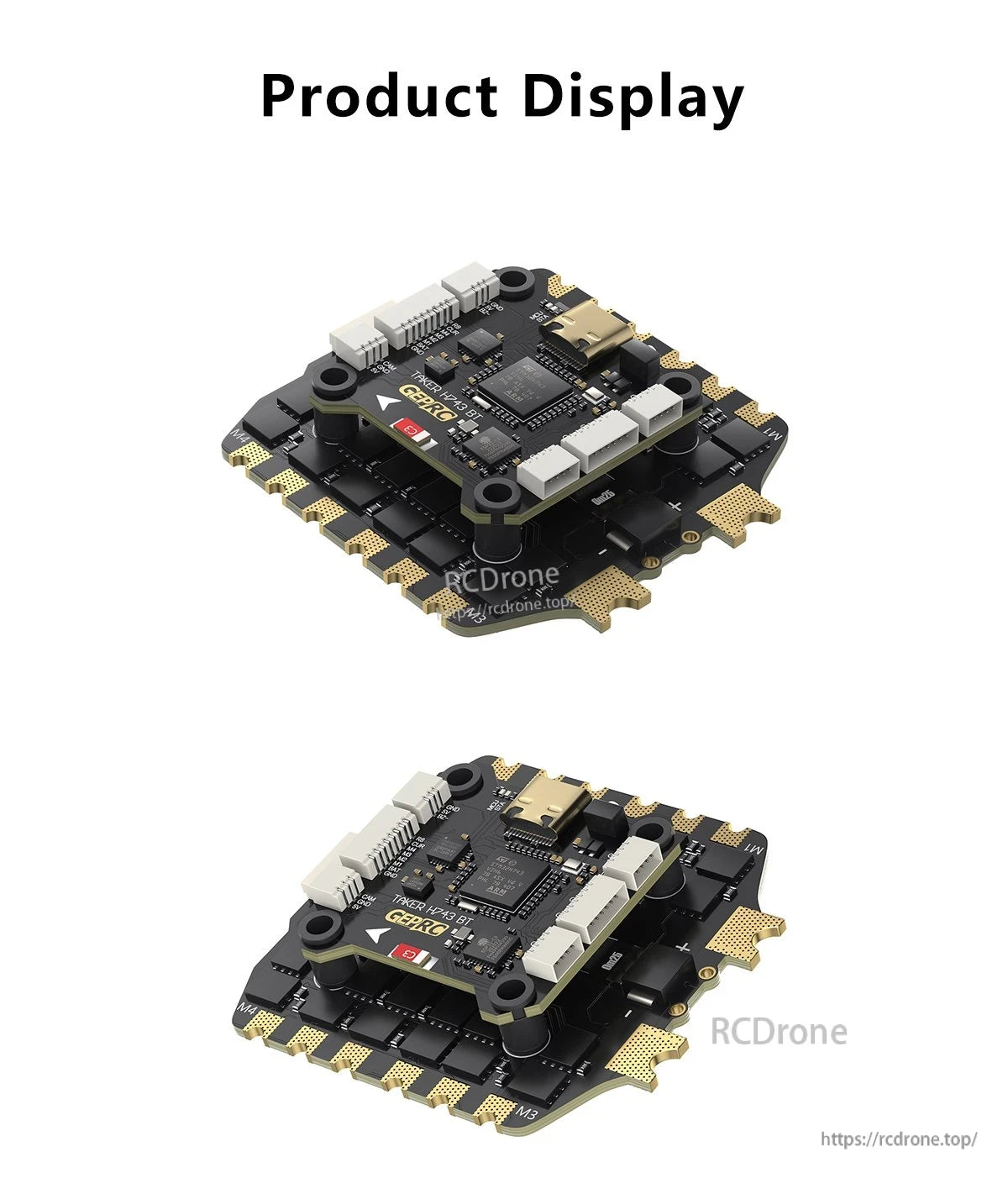

عرض منتج GEPRC TAKER H743 BT 8Bit 80A Stack.

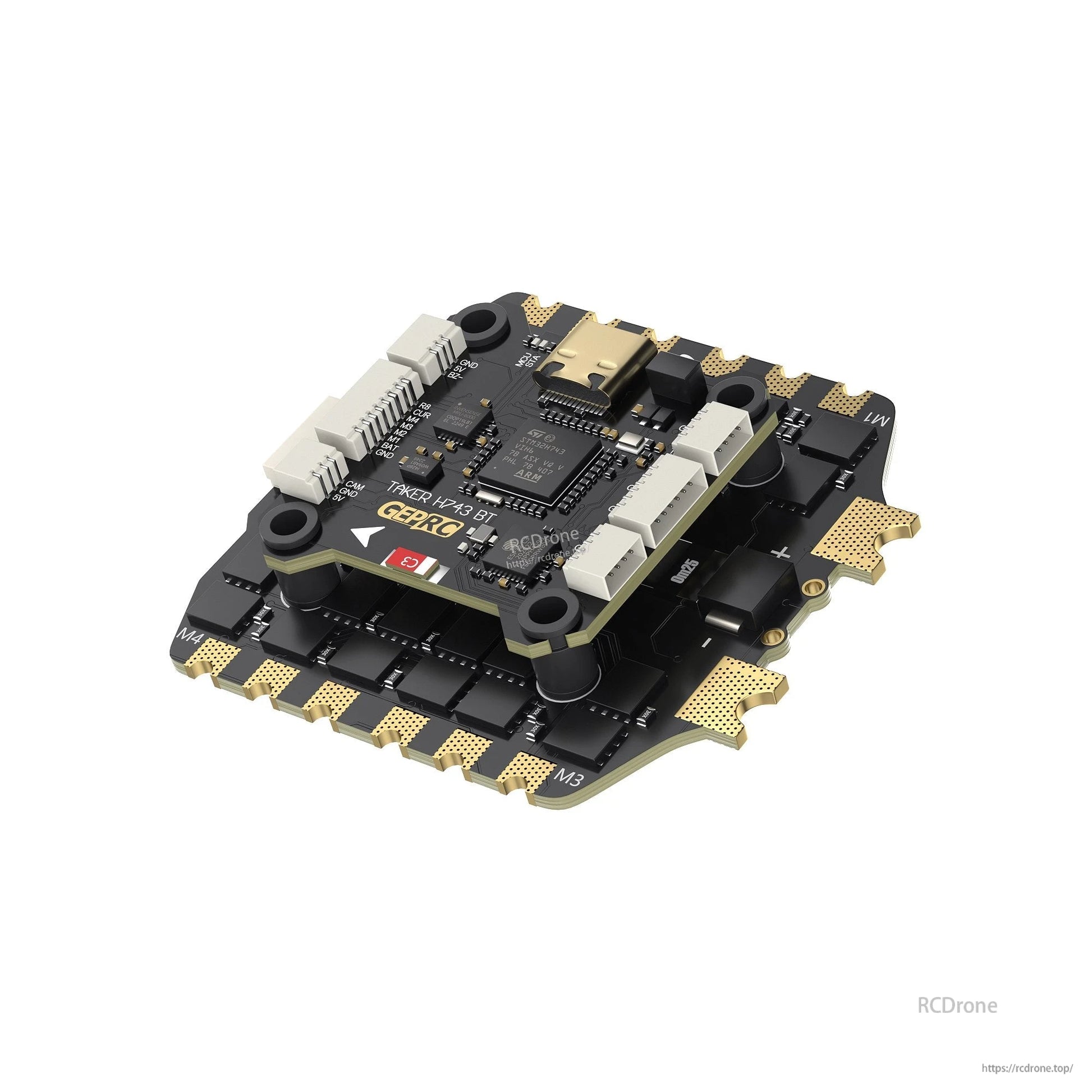

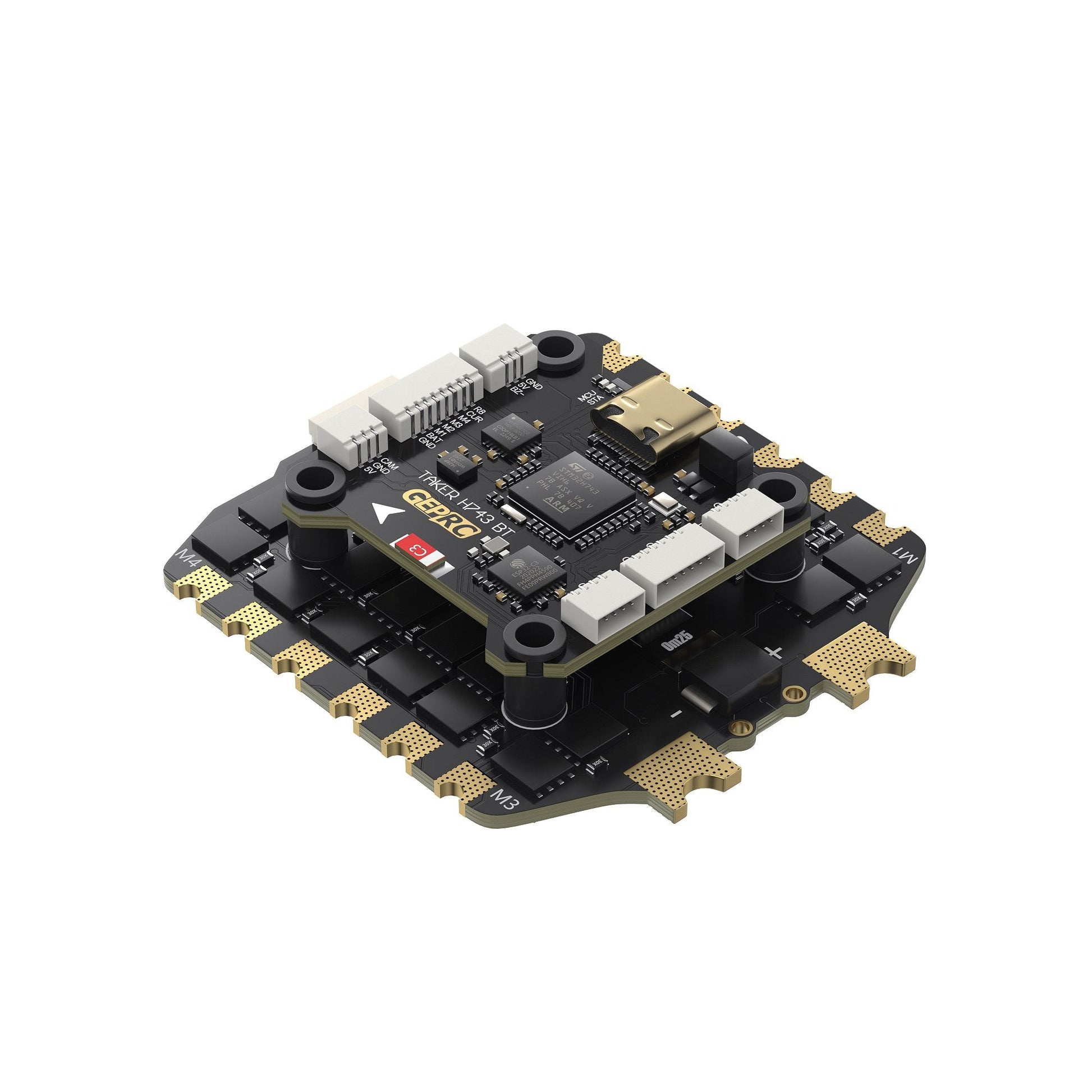

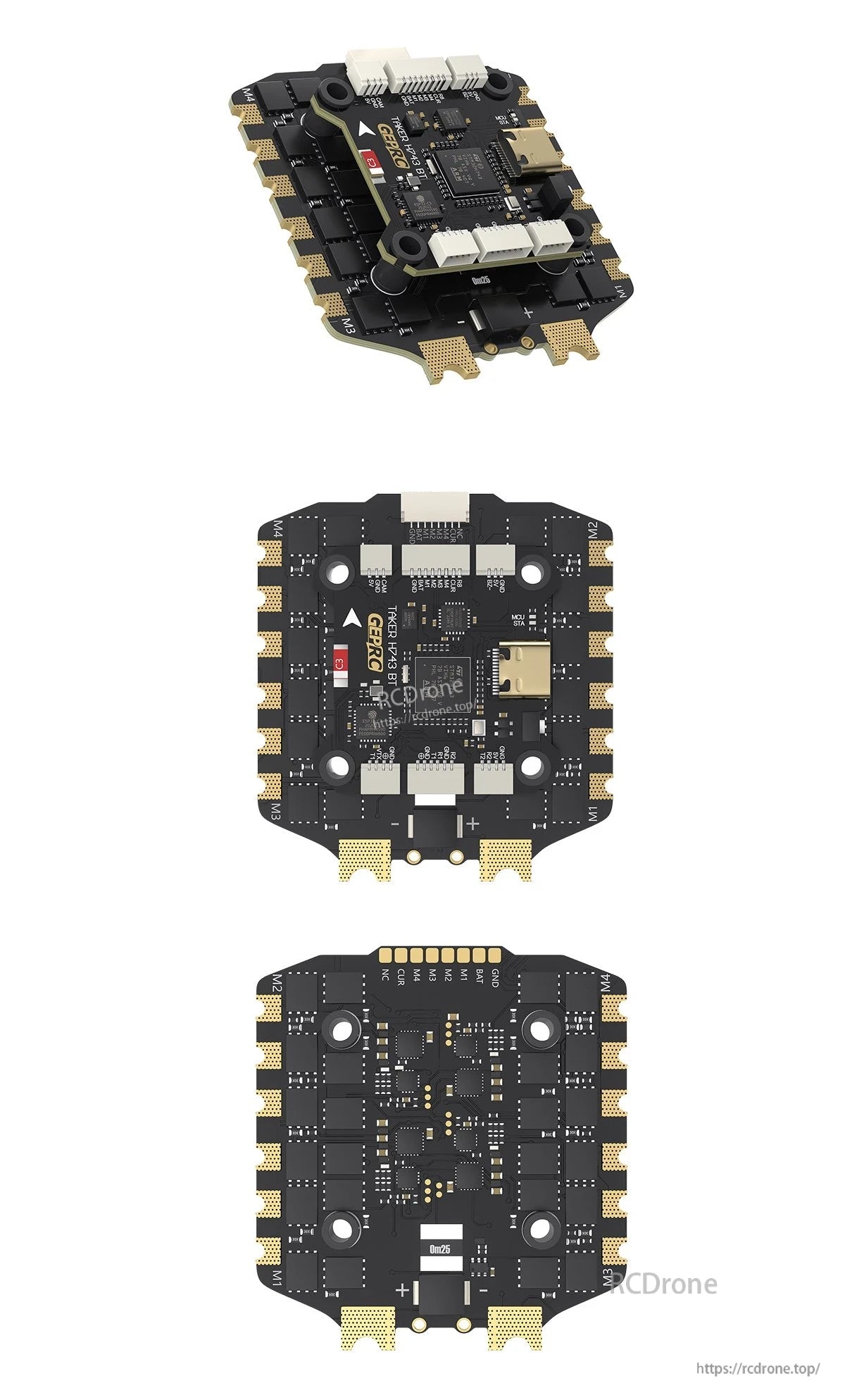

يظهر GEPRC TAKER H743 BT 8Bit 80A Stack من ثلاث زوايا مع الموصلات والمنافذ والمكونات المعلمة لوحدة التحكم في طيران الطائرات بدون طيار.

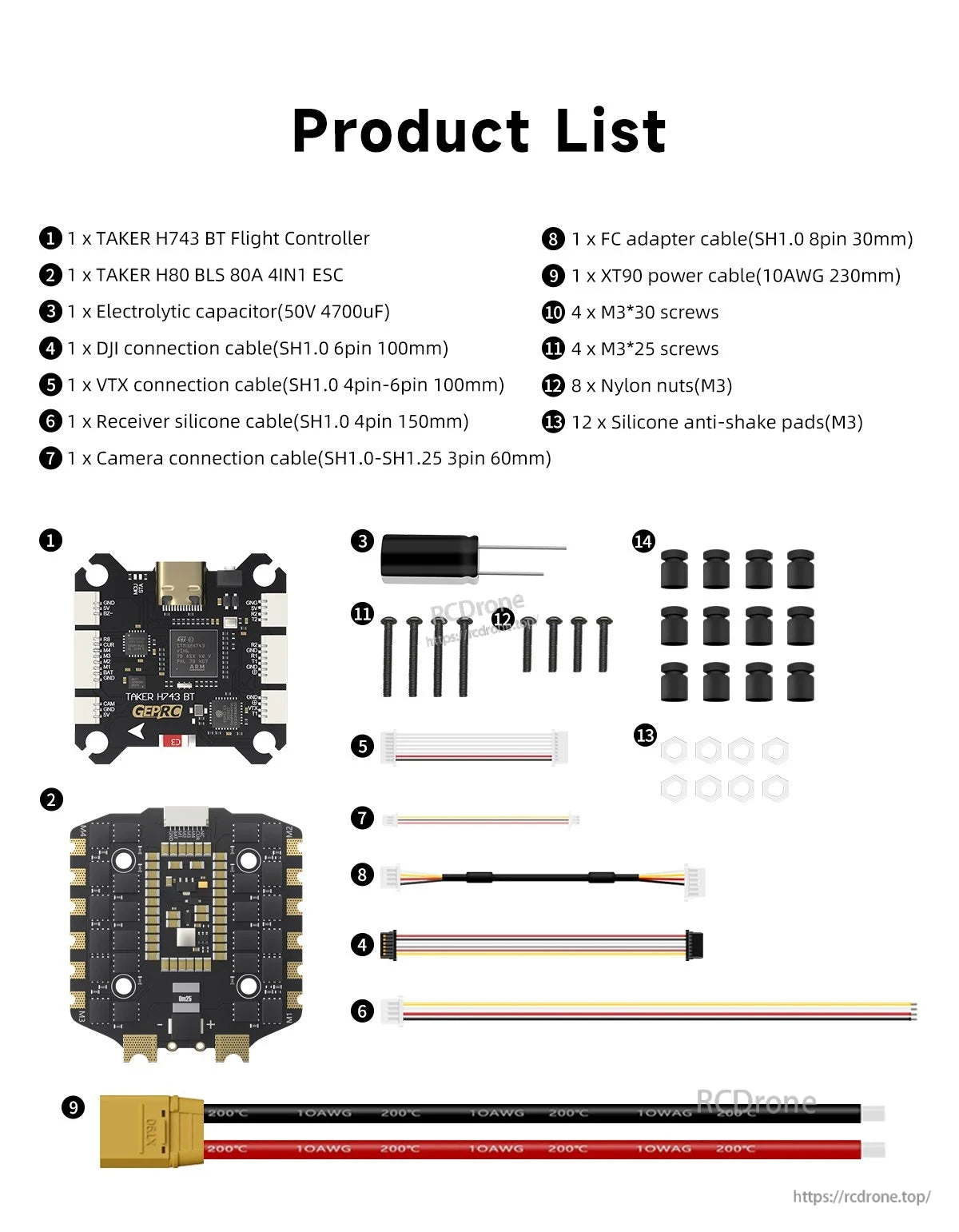

يتضمن وحدة التحكم في الطيران TAKER H743 BT، ESC H80 BLS، مكثف، SH1 متنوعة.0 كابلات، كابل طاقة XT90، براغي، صواميل نايلون، ووسادات سيليكون مضادة للاهتزاز لتجميع الطائرة بدون طيار.
