ملخص

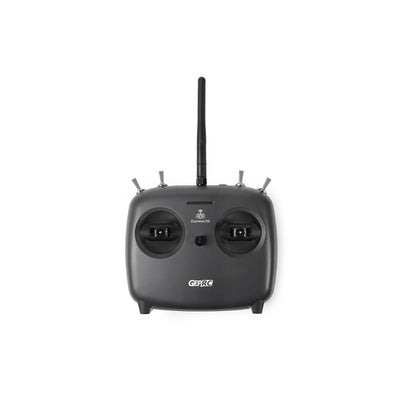

TinyRadio ELRS Remote Controller هو جيل جديد من أنظمة التحكم عن بعد تم تطويره بناءً على مشروع ExpressLRS مفتوح المصدر. يضع ExpressLRS معايير جديدة للاتصال بعيد المدى وزمن انتقال منخفض ومعدل تحديث أقصى يبلغ 500 هرتز.

تتبنى TinyRadio تصميمًا مبسطًا لتقليل صعوبة الاستخدام. تصميم مريح ، أكثر راحة في الحمل وحدة ELRS مدمجة ، متوفرة في إصدارات 915 / 868MHz و 2.4GHz ، طاقة قابلة للتعديل تصل إلى 500mW مع تصميم هوائي قابل للاستبدال ، يمكن أن تصل مسافة التحكم عن بعد إلى أكثر من 2KM في ظل ظروف مثالية. البرامج الثابتة للتحكم عن بعد من خلال واجهة USB ، ويمكنها ترقية البرامج الثابتة لوحدة ELRS من خلال WIFI ، وتدعم الاتصال اللاسلكي بجهاز محاكاة الطائرات بدون طيار عبر البلوتوث. وهو يدعم بطاريتين 18650 لعمر بطارية طويل للغاية. 8 قنوات بزمن انتقال منخفض يمكنها تلبية معظم احتياجات المبتدئين والمحترفين.

ملاحظات يجب تثبيت هوائي قبل بدء التشغيل!）

• الحجم ： 147 * 135 * 71mm (لا يشمل الهوائي)

• الوزن ： 223g

• نوع الطائرة بدون طيار المعدل: محرك متعدد ، طائرة

• نطاق التردد ： 915MHz FCC / 868MHz EU /2.4GHz ISM

• جهد الإدخال ： 6.6-8.4V

• واجهة الهوائي ： SMA

• الطاقة ： 100/250 / 500mW

• القناة ： 8 قنوات

• واجهة الشحن ： USB-C

• ترقية البرنامج الثابت ： دعم

• عصا تحكم بلوتوث ： دعم

الميزة

1. ELRS مدمج 915 ميجا هرتز / 2.4 جيجا هرتز

2. تصميم عملي "الأقل هو الأفضل" ، سهل الحمل

3. 2KM + نطاق الرحلة (يخضع للبيئة)

4. 500mW قوة قابلة للتعديل

5. 8 قنوات بزمن انتقال منخفض للغاية

6. هوائي قابل للاستبدال

7. بطاريتان قابلتان للاستبدال 18650

8. يدعم شحن USB-C

9. نظام تحكم عن بعد مخصص

10. متوافق تمامًا مع أجهزة محاكاة الطائرات بدون طيار

مخطط وحدة التحكم عن بعد TinyRadio

تركيب البطارية

افتح غطاء البطارية السفلي وأدخل بطاريتين 18650 أو بطارية 2S. (غير مدرجة)

ملاحظات

1. تأكد من تطابق رموز القطبية على البطاريات مع الرموز الموجودة داخل حجرة البطارية.

2. لا تخلط بين البطاريات القديمة والجديدة.

3. لا تخلط بين أنواع مختلفة من البطاريات.

تعليمات

تشغيل / إيقاف تشغيل

اضغط لفترة طويلة على زر الطاقة بجهاز التحكم عن بُعد لمدة ثانيتين في حالة إيقاف التشغيل ، ثم حرر زر الطاقة بعد اهتزاز جهاز التحكم عن بُعد ، بينما يضيء مؤشر LED الأحمر ، يتم تشغيل جهاز التحكم عن بُعد بنجاح.

الضغط لفترة طويلة على زر الطاقة لجهاز التحكم عن بعد لمدة ثانيتين في حالة التشغيل ، عندما ينطفئ ضوء LED ، يتم إيقاف تشغيل جهاز التحكم عن بعد بنجاح

ملزم

في حالة إيقاف التشغيل ، اضغط لفترة طويلة على الزر BIND الموجود في الجزء الخلفي من جهاز التحكم عن بُعد ، ثم اضغط على زر الطاقة في نفس الوقت لتشغيله. عندما يومض ضوء المؤشر ، يدخل جهاز التحكم عن بعد في حالة الربط.

ستستمر حالة الربط لمدة 5 ثوانٍ ، ولن تكون هناك تعليقات عندما يكون الربط ناجحًا ، وسوف يخرج تلقائيًا من حالة الربط بعد 5 ثوانٍ. تحقق مما إذا كان جهاز التحكم عن بعد مرتبطًا بجهاز الاستقبال. إذا لم يكن كذلك ، يرجى إعادة عملية الربط.

معايرة عصا التحكم

مع رجوع عصا التحكم إلى المركز وذراع الخانق في أدنى وضع ، اضغط لفترة طويلة على الزر SETUP في الجزء الخلفي من جهاز التحكم عن بُعد لمدة 4 ثوانٍ ، وعندما يهتز جهاز التحكم عن بُعد ويصدر صوت صفير ، تكون المعايرة اكتمل.

تبديل الطاقة

أولاً اضغط لفترة طويلة على زر BIND ، ثم اضغط لفترة قصيرة على زر SETUP لمدة ثانية واحدة ، يمكن تبديل الطاقة 100/250 / 500mW دوريًا ، ويمكن ملاحظة قوة رابط التحكم في الراديو الحالية عالية الأداء من خلال ضوء المؤشر.

وضع WIFI

في حالة الإيقاف ، اضغط لفترة طويلة على زر SETUP لتشغيله ، وعندما يتحول ضوء المؤشر إلى وميض سريع التشغيل ، فإنه سيدخل في وضع تحديث WIFI ، ويمكن تحديث البرنامج الثابت لرابط التحكم في الراديو ELRS عالي الأداء .

عصا تحكم بلوتوث

في حالة إيقاف التشغيل ، اضغط لفترة طويلة على زري BIND و SETUP في نفس الوقت لتشغيل الجهاز. عندما يتحول ضوء المؤشر إلى مصباح تشغيل وامض ببطء ، فإنه سيدخل في وضع محاكاة Bluetooth ، ويمكنك الاتصال بجهاز محاكاة الطائرات بدون طيار بالكمبيوتر لممارسة.

الشحن

قم بتوصيل كبل USB-C في حالة إيقاف التشغيل ، وسيكون في حالة الشحن عندما يتحول مؤشر جهاز التحكم عن بعد إلى اللون الأزرق ، وسيتم إيقاف تشغيل ضوء المؤشر تلقائيًا بعد اكتمال الشحن.

يشمل

القياسي:

1 x TinyRadio

صينية 1x 18650

1 × دليل التعليمات

ملاحظة: البطاريات غير مدرجة.

التحرير والسرد:

1 x TinyRadio

صينية 1x 18650

1 × دليل التعليمات

حقيبة تخزين عدد 1 لجهاز TinyRadio

ملاحظة: البطاريات غير مدرجة.

تلميحات: دليل ترقية البرامج الثابتة لوحدة التحكم في الراديو TinyRadio ELRS
