وحدة محرك HTPU-60BM-35-NE عالية العزم 35:1، عزم اسمي 10 نيوتن متر، 50 دورة/دقيقة، ارتداد منخفض <10 دقيقة قوسية
وحدة محرك HTPU-60BM-35-NE عالية العزم 35:1، عزم اسمي 10 نيوتن متر، 50 دورة/دقيقة، ارتداد منخفض <10 دقيقة قوسية
HIGH TORQUE
سعر عادي
$502.00 USD
سعر عادي
سعر البيع
$502.00 USD
سعر الوحدة
per
Taxes included.
الشحن محسوب عند السداد.
تعذر تحميل توفر الالتقاط
نظرة عامة

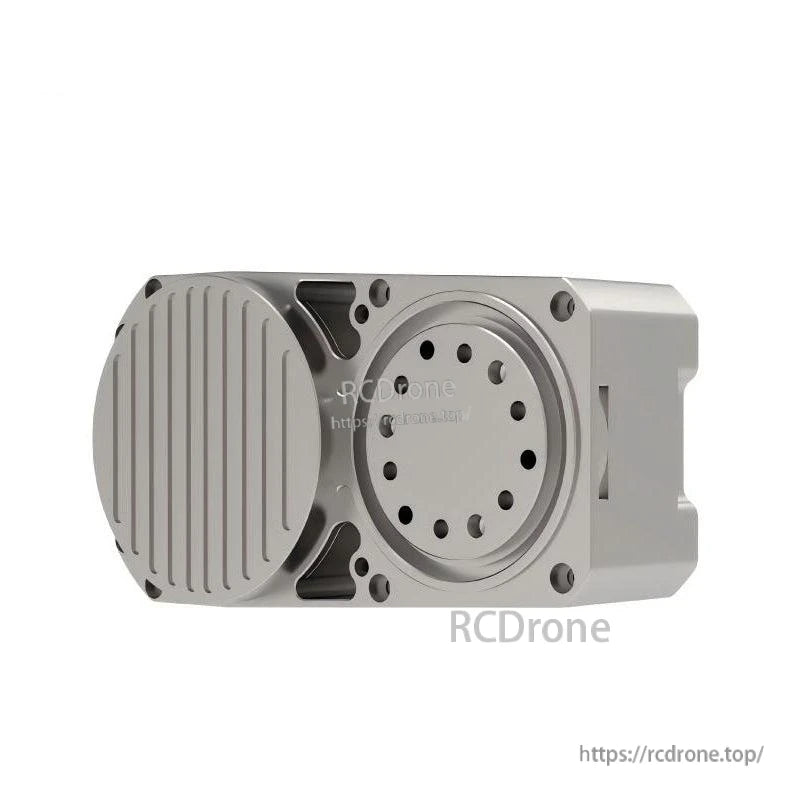

محرك HIGH TORQUE HTPU-60BM-35-NE هو وحدة محرك مدمجة عالية العزم مع نسبة تخفيض 35، مصممة للمفاصل الروبوتية وغيرها من تطبيقات الحركة الدقيقة. يتم توفير معلمات الأداء الرئيسية تحت شرط 24 فولت.
الميزات الرئيسية
- نسبة تخفيض عالية: 35
- تراجع منخفض: <10 Arcmin
- أداء التمركز: دقة التمركز المتكرر <12 Arcmin؛ دقة التمركز المطلقة <15 Arcmin
- عزم الدوران الناتج: 10 Nm عزم دوران مصنف؛ 36 Nm عزم دوران المحرك المقفل
- معلمات المحرك: 0.056 Nm/A ثابت العزم؛ 14 زوج من الأقطاب

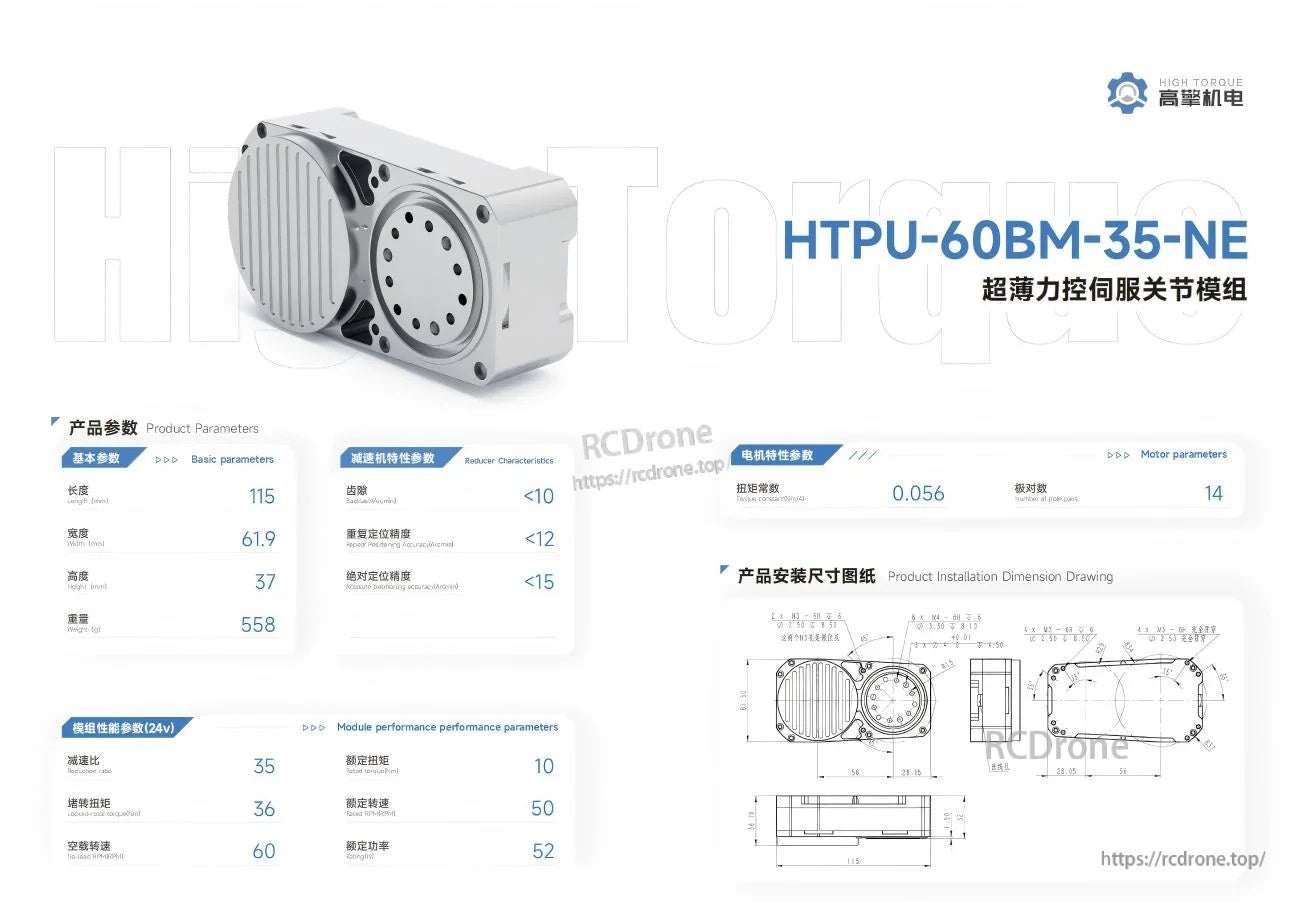

المواصفات
| المعلمة | القيمة |
|---|---|
| الطول | 115mm |
| العرض | 61.9مم |
| الارتفاع | 37مم |
| الوزن | 558غ |
| الرجوع | <10دقيقة قوس |
| دقة إعادة تحديد الموقع | <12دقيقة قوس |
| دقة تحديد الموقع المطلقة | <15دقيقة قوس |
| ثابت العزم | 0.056Nm/A |
| عدد أزواج الأقطاب | 14 |
| نسبة التخفيض | 35 |
| عزم الدوران عند قفل الدوار | 36Nm |
| دورات في الدقيقة بدون حمل | 60RPM |
| عزم الدوران المقياس | 10Nm |
| دورات في الدقيقة المقياس | 50RPM |
| التصنيف | 52W |
| حالة معلمات أداء الوحدة | 24V |
التطبيقات
- الروبوتات البشرية
- الأذرع الروبوتية
- الهياكل الخارجية
- الروبوتات رباعية الأرجل
- مركبات AGV
- روبوتات ARU
للاختيار المنتج والدعم الفني، اتصل بـ support@rcdrone.top or زيارة https://rcdrone.top/.
الكتيبات
- دليل مساعد تصحيح عزم الدوران العالي (PDF)
- 1.تحليل بروتوكول 2 fdcan (PDF)
- دليل المستخدم (PDF)
- نموذج ثلاثي الأبعاد لمحرك HIGH TORQUE HTPU-60BM-35-NE (STEP)
التفاصيل

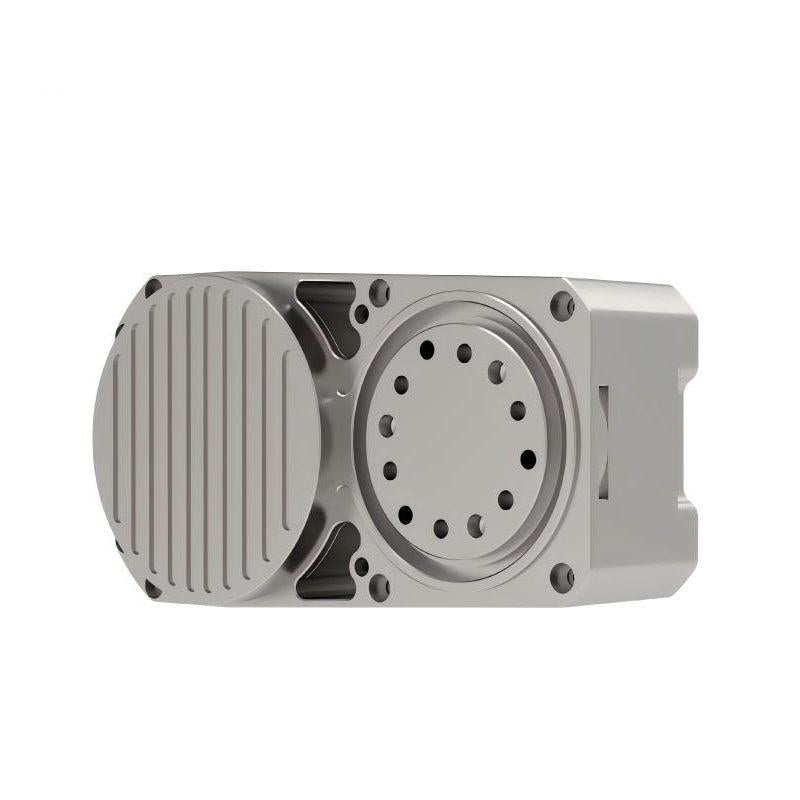

وحدة محرك HTPU-60BM-35-NE المدمجة للمفاصل الروبوتية، تجمع بين مخفض 35:1، وعزم دوران مصنف 10Nm، واهتزاز منخفض تحت تشغيل 24V.
