نظرة عامة

وحدة التحكم في الطيران JHEMCU GSF405A-BMI AIO مصممة لبناء طائرات FPV صغيرة وخفيفة الوزن تعمل ببطاريات 1–2S LiPo. تدمج جهاز استقبال ELRS بتردد 2.4GHz وتوفر لوحات موصوفة للكاميرا، وLEDs، وI2C (SCL/SDA)، وأربعة مخرجات للمحركات (M1–M4)، مما يساعد في تبسيط التركيبات المدمجة.

الميزات الرئيسية

جهاز استقبال ELRS بتردد 2.4GHz مدمج مع موصل هوائي على اللوحة (ELRS 2.4GHz Receiver ANT).
مدخل بطارية 1–2S LiPo (محدد بـ "Input 1–2S Lipo").
مجموعات لوحات مخرجات المحركات الأربعة موصوفة بـ M1، M2، M3، M4.
لوحات توصيل الكاميرا موصوفة بـ 5V / GND / VID.
لوحات I2C موصوفة بـ SCL / SDA.
لوحات مخصصة موصوفة بـ LED، بالإضافة إلى قضبان طاقة موصوفة بـ +5V، 3.3V، وGND.
وصول إلى التمهيد موصوف بـ RC BOOT KEY وFC BOOT KEY.

المواصفات

العلامة التجارية	JHEMCU
الموديل	GSF405A-BMI
نوع المنتج	وحدة تحكم الطيران AIO
المستقبل	ELRS 2.4GHz مدمج
مدخل البطارية	1–2S LiPo
الوزن	3.3 جرام
مخارج المحرك	M1, M2, M3, M4
وسادات الكاميرا	5V / GND / VID
وسادات I2C	SCL / SDA
وسادات الطاقة	+5V, 3.3V, GND
وسادات/وظائف أخرى معلمة	LED, RX1/TX1, RX2/TX2, RC BOOT KEY, FC BOOT KEY

ملاحظات UART للمستقبل (كما هو معلم)

تدمج وحدة التحكم في الطيران هذه مستقبل ELRS 2.4G وتستخدم المنفذ UART1 كـ serial RX.
عند استخدام جهاز استقبال خارجي مثل SBUS/IBUS/DSM/TBS, قم بتبديل الاستقبال التسلسلي من UART1 إلى UART2.
إعدادات UART المعروضة: 115200 لـ UART1 و 115200 لـ UART2.

ما هو متضمن

لوحة تحكم الطيران JHEMCU GSF405A AIO
هوائي استقبال 2.4GHz (u.FL/موصل نمط IPEX)
وحدة محول USB Type-C مع سلك توصيل
حزمة أسلاك (قطعة واحدة)
مكثف كهربائي (قطعة واحدة)
حلقات سيليكون (حمراء، 4 قطع)

التطبيقات

طائرات كوادكوبتر FPV الصغيرة 1–2S التي تتطلب وحدة تحكم طيران AIO مع مستقبل ELRS 2.4GHz مدمج
البناءات المدمجة التي تحتاج إلى طاقة كاميرا/وسادات فيديو واتصال LED/I2C

لأسئلة التوافق قبل البيع أو المساعدة في التوصيل، اتصل بالدعم على https://rcdrone.top/ أو عبر البريد الإلكتروني [email protected].

التفاصيل

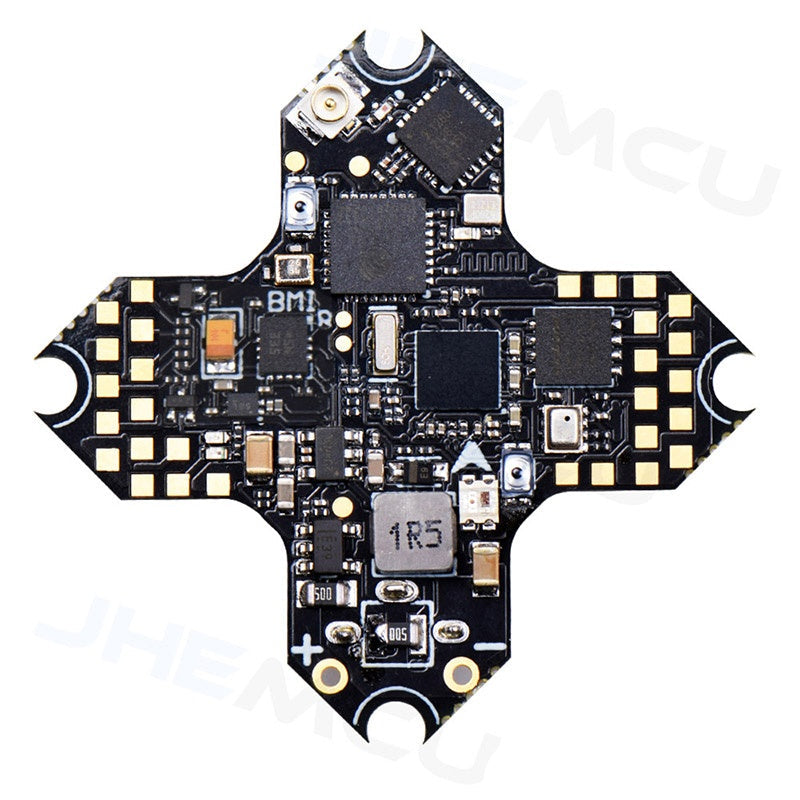

JHEMCU GSF405A-BMI AIO flight controller top side with integrated 2.4GHz ELRS receiver and motor pad arrays

مصمم لبناءات FPV الصغيرة 1–2S، يجمع GSF405A-BMI بين وحدة تحكم الطيران AIO ومستقبل ELRS بتردد 2.4GHz لتبسيط الأسلاك.

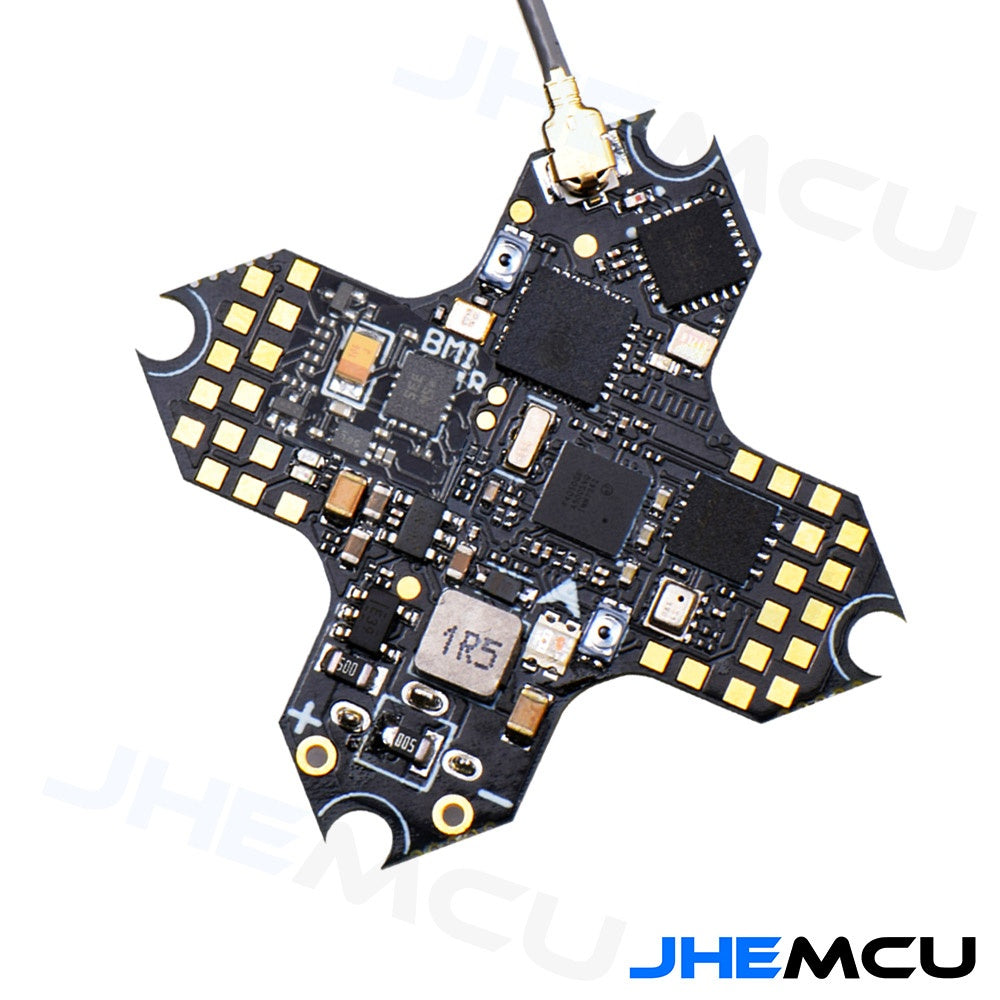

Angled view of the AIO flight controller with u.FL/IPEX antenna lead connected to the onboard ELRS receiver port

Pad and component close-up highlighting compact layout and labeled connection areas for a micro quad installation

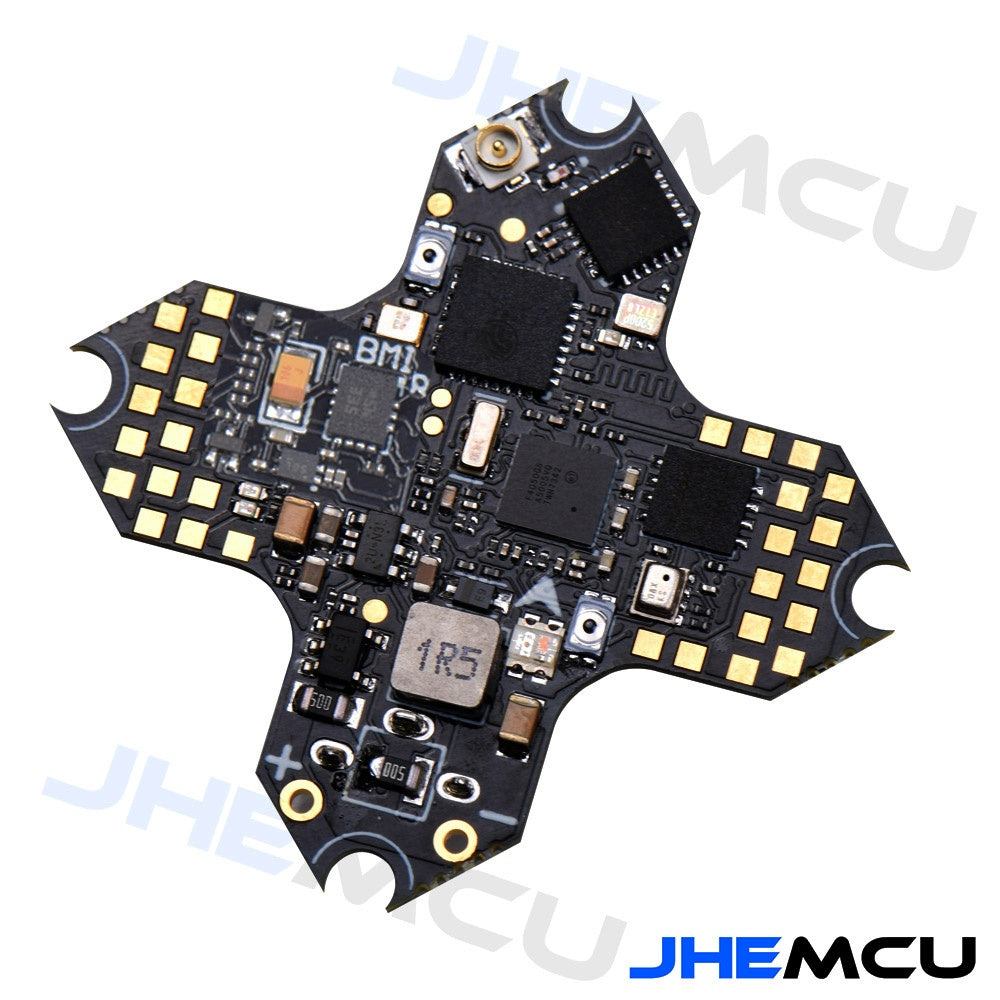

Oblique top view of the board highlighting the ELRS antenna connector area and densely packed components

Back side of the board with USB Type‑C connection area and motor output sections labeled M1–M4

يساعد التخطيط المسمى بوضوح في تسريع التثبيتات، مع مخرجات محرك مخصصة (M1–M4) ووصول USB Type‑C مريح للإعداد.

JHEMCU GSF405A-BMI AIO flight controller on a digital scale reading 3.3 g for lightweight micro FPV builds

بوزن حوالي 3.3 جرام، يعد خيارًا خفيف الوزن لإطارات الكواد الصغيرة الحساسة للمساحة والوزن.

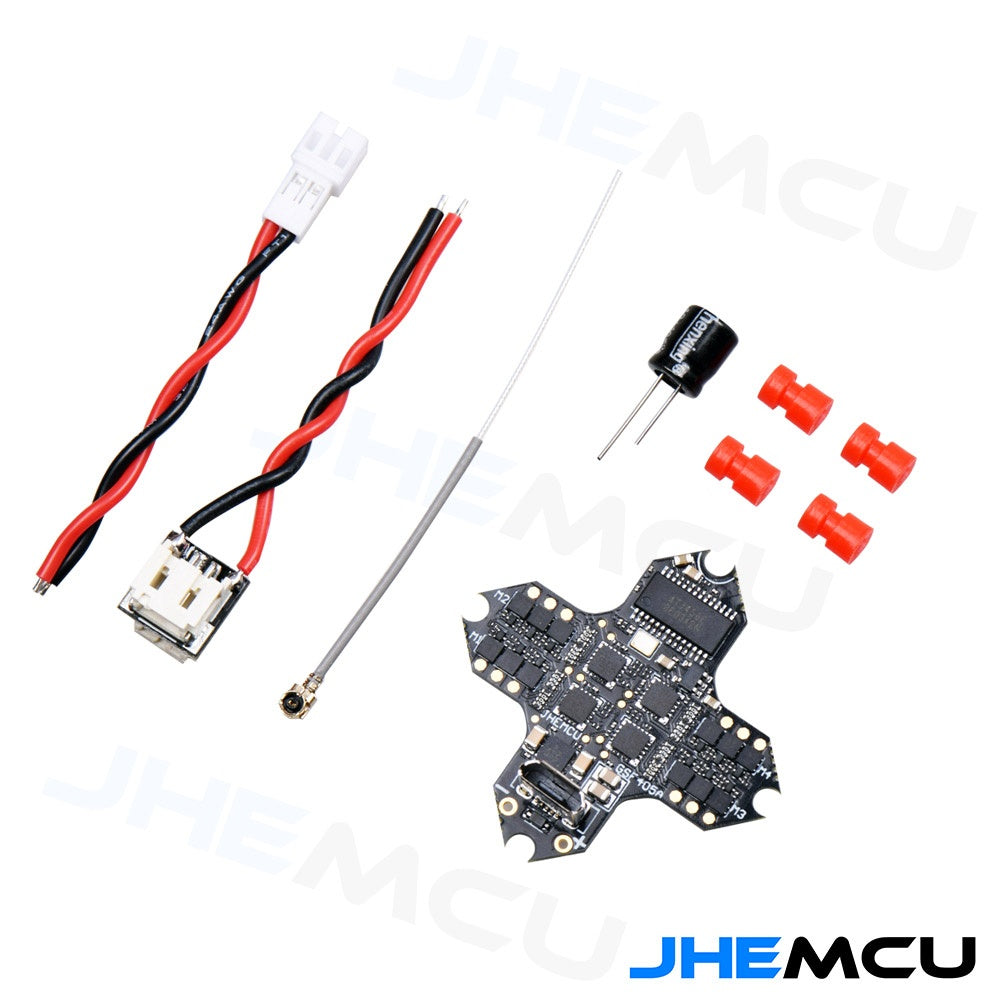

What’s included: flight controller board, USB Type‑C adapter module with lead, wire harness, ELRS antenna, capacitor, and silicone grommets

تتضمن العلبة وحدة التحكم في الطيران، هوائي ELRS، وحدة محول USB Type‑C، حزمة أسلاك، مكثف، وأربعة حشوات سيليكون للتثبيت.

Wiring diagram with labeled pads for camera (5V/GND/VID), LED, I2C (SCL/SDA), motors, 1–2S LiPo input, and UART1/UART2 receiver options

يتم توفير خريطة الأسلاك لتوصيل الطاقة/الفيديو للكاميرا، ووسادات LED وI2C، ومدخل LiPo 1–2S، وتوصيل المستقبل مع اختيار UART1/UART2 عند استخدام RX خارجي.
