جهاز JHEMCU RuiBet Tran-3016W 5.8G 40 قناة 1.6 واط FPV VTX مع ميكروفون، مدخل 7-26 فولت، تحكم IRC

JHEMCU

$39.00 USD

أُوكَازيُون نفذ

Taxes included. الشحن محسوب عند السداد.

خيارات Tran-3016W 1.6W VTX 5.8G 2.5W VTX VTX30-800 800mW VTX VTX20-600 600mW VTX

كمية

عرض التفاصيل الكاملة

نظرة عامة

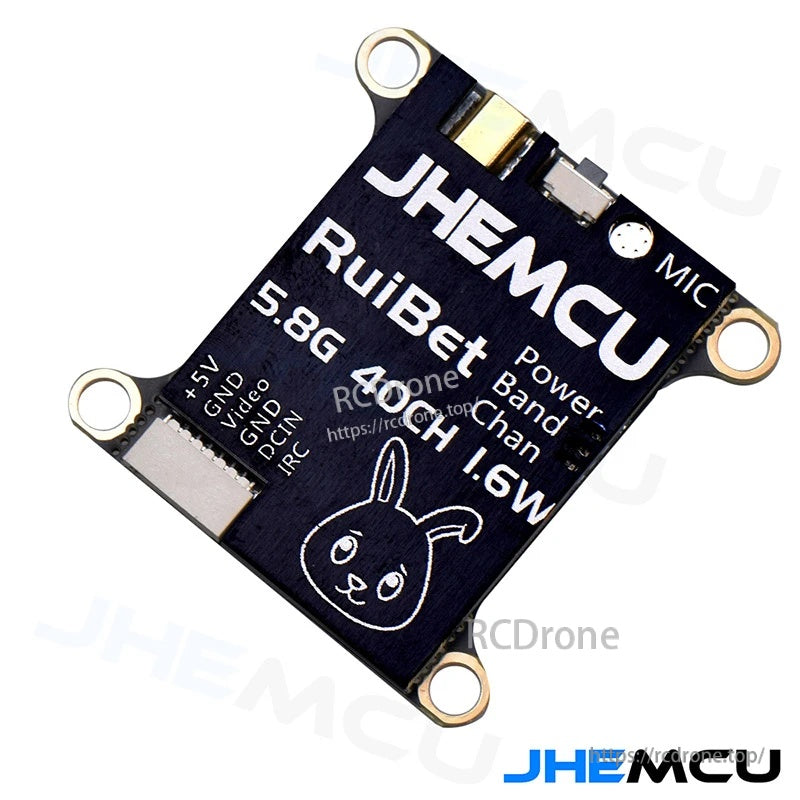

JHEMCU RuiBet Tran-3016W هو جهاز إرسال فيديو تناظري FPV بتردد 5.8G بقوة 1.6W مع 40 قناة. يتميز بميكروفون مدمج، ويوفر لوحات لـ +5V، VIDEO، نقاط GND متعددة، DCIN (مدخل 7-26V)، وIRC للتكامل مع التحكم.

الميزات الرئيسية

جهاز إرسال فيديو تناظري FPV بتردد 5.8G
مجموعة قنوات 40CH (5 نطاقات × 8 قنوات)
مستويات الطاقة: 25 / 200 / 400 / 800 / 1600 (يظهر ملصق MAX)
ميكروفون مدمج

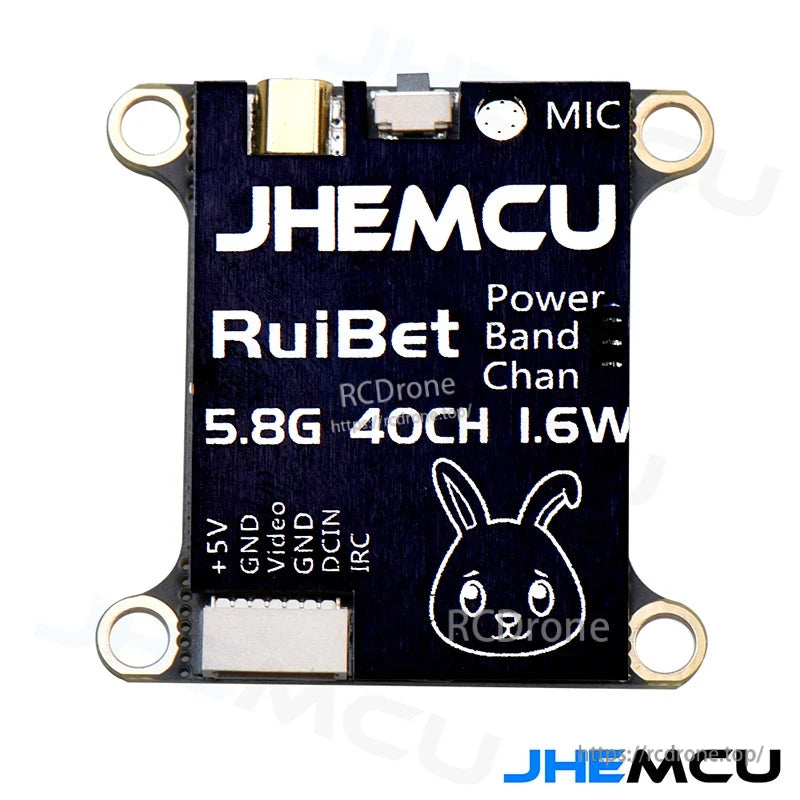

عناصر تحكم/مؤشرات مدمجة مع تسميات: الطاقة / النطاق / القناة
لوحة المدخلات مع تسمية: INPUT 7-26V (DCIN)

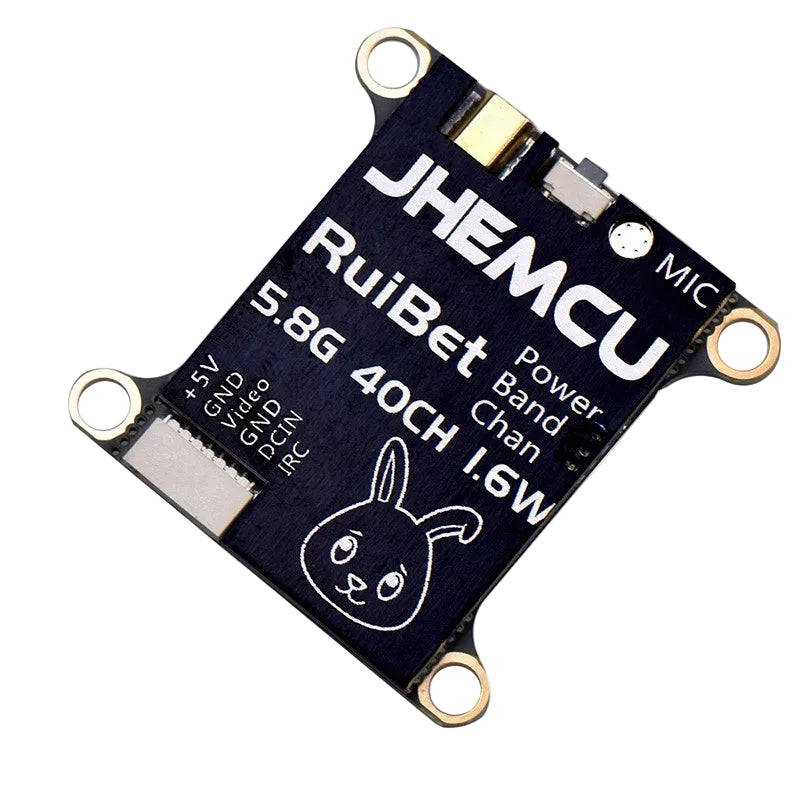

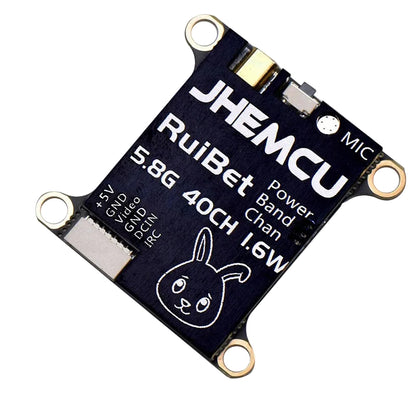

لوحات الإشارة/الطاقة مع تسميات: +5V، GND، VIDEO، GND، DCIN، IRC

المواصفات

العلامة التجارية	JHEMCU
السلسلة	RuiBet
الموديل	Tran-3016W
النوع	5.8G FPV VTX (video transmitter)
القنوات	40CH
الطاقة (المقدرة)	1.6W
مستويات الطاقة	25 / 200 / 400 / 800 / 1600 (MAX)
المدخل (DCIN)	7-26V
ميكروفون مدمج	نعم (MIC)

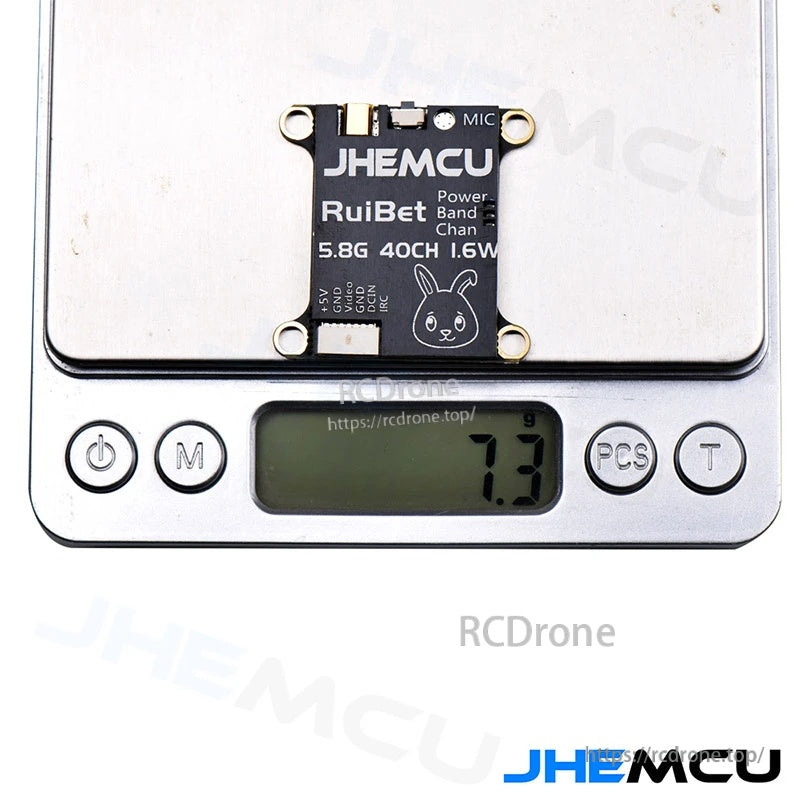

الوزن المقاس (المعروض)	7.3 g

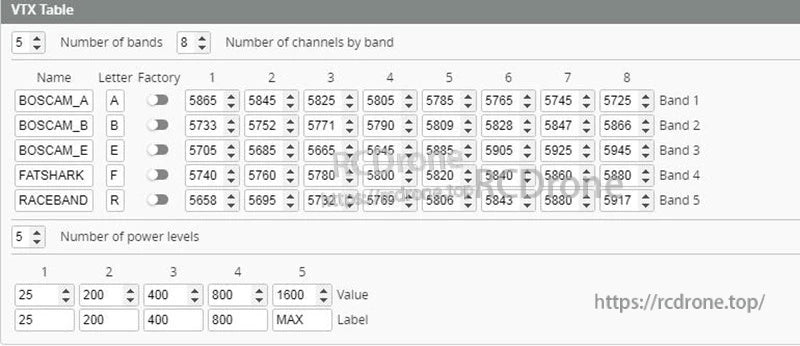

جدول قنوات VTX (5 نطاقات × 8 قنوات)

النطاق	الحرف	CH1	CH2	CH3	CH4	CH5	CH6	CH7	CH8
BOSCAM_A	A	5865	5845	5825	5805	5785	5765	5745	5725
BOSCAM_B	B	5733	5752	5771	5790	5809	5828	5847	5866
BOSCAM_E	E	5705	5685	5665	5645	5885	5905	5925	5945
FATSHARK	F	5740	5760	5780	5800	5820	5840	5860	5880
RACEBAND	R	5658	5695	5732	5769	5806	5843	5880	5917

ملاحظات الأسلاك

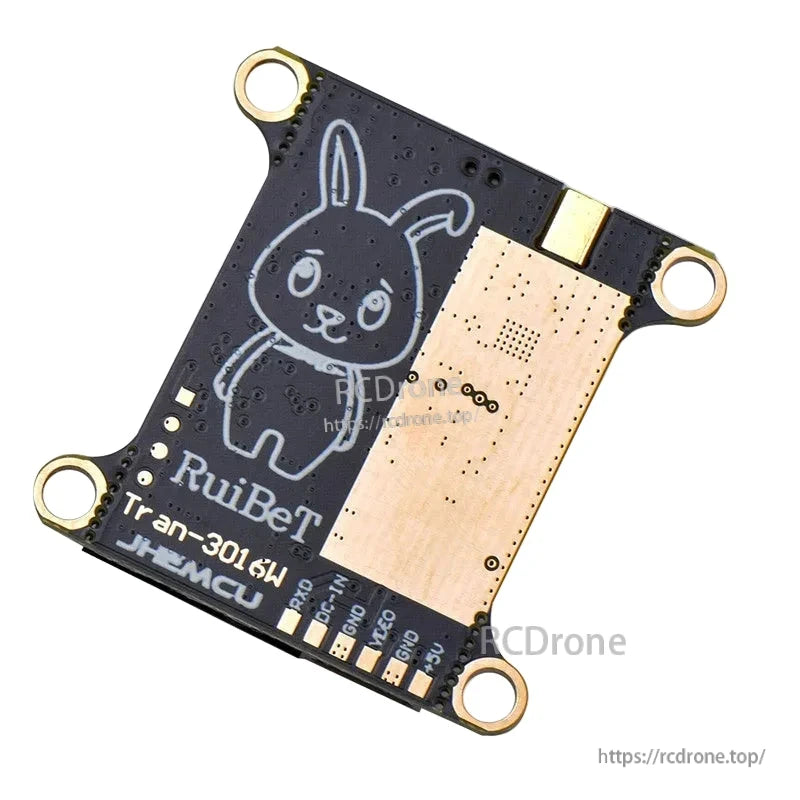

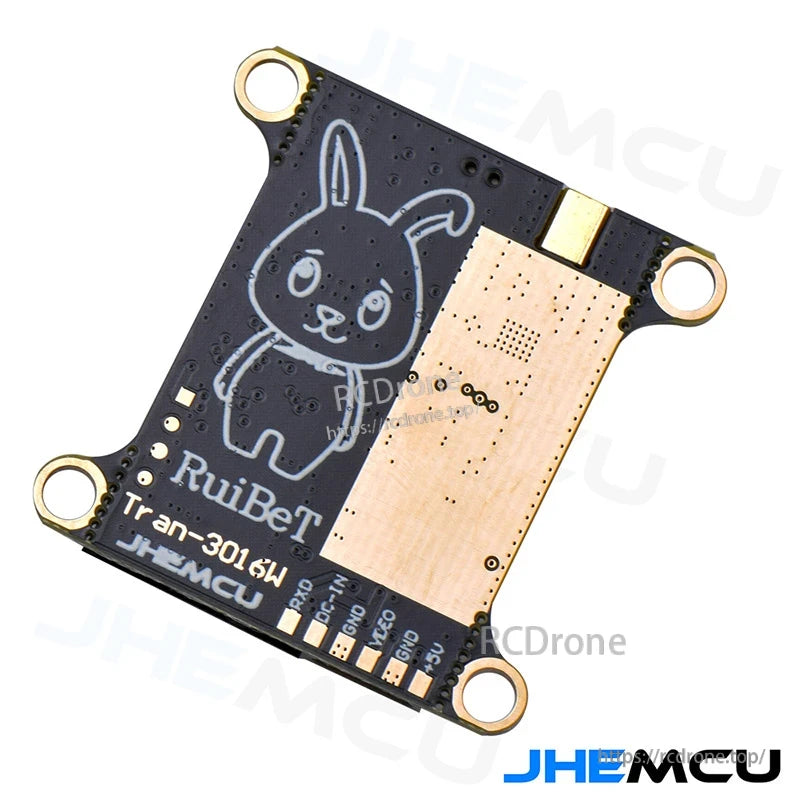

تسميات اللوحة المعروضة على VTX: +5V، GND، VIDEO، GND، DCIN (INPUT 7-26V)، IRC.

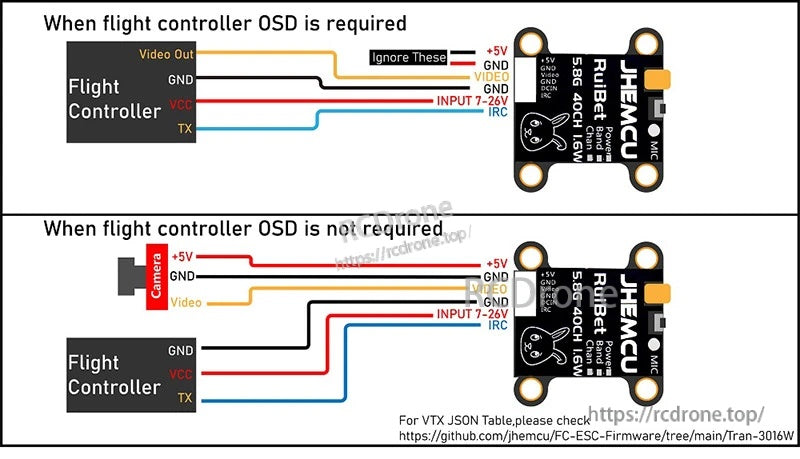

يتم عرض مثالين للتوصيل: أحدهما عندما يكون OSD لوحدة التحكم في الطيران مطلوبًا، والآخر عندما لا يكون OSD لوحدة التحكم في الطيران مطلوبًا.
