Mad 6x-10 M6C10 مجموعة ذراع الطائرات بدون طيار-8-14S M6C10 Motor 60a FOC ESC 2270 Prop 150kV 7kg/Rotor Thrust for Industrial Multi-Rotor Drone

ملخص

مجموعة ذراع الطائرات بدون طيار MAD 6X-10 M6C10 عبارة عن نظام دفع جاهز للاستخدام مصمم للتطبيقات الصناعية متعددة الدوارات، بما في ذلك التفتيش ورسم الخرائط والمسح. يوفر سعة حمولة تبلغ 1.9-2.8 كجم لكل دوار مع أقصى قوة دفع 7 كجم لكل دوارالوزن الإجمالي للمجموعة هو فقط 515 جراممما يجعلها خيارًا ممتازًا لتصميمات الطائرات بدون طيار التي تركز على الكفاءة.

المواصفات الفنية:

المميزات الرئيسية:

• محرك بدون فرشاة عالي الكفاءة
  مجهزة بخفة الوزن محرك M6C10 150 كيلو فولت، يضم مغناطيسات قوسية 24N28P للحصول على أداء كهرومغناطيسي فائق، والقدرة على التحمل، والموثوقية.

• تصميم المروحة الأمثل
  يأتي مع مراوح قابلة للطي HAVOC 2270 مصنوعة من مركب الكربون، توفير خفيفة الوزن وعالية القوةيقلل تصميم طرف الجناح المتجه للأعلى من تداخل تدفق الهواء، مما يقلل الضوضاء ويزيد من الكفاءة.

• وحدة تحكم إلكترونية ذكية وموثوقة 60A FOC
  مدمج 60A FOC ESC يوفر التحكم الدقيق في المحرك، تحسين استجابة الخانق، وتحسين القدرة على المناورة.

  • يدعم بطاريات LiPo من 8 إلى 14 ثانية
  • تم تحسينه لتحقيق الاستقرار والكفاءة المتعددة الدوارات
  • تعيين المعلمات تلقائيًا للإعداد السهل
  • درجات حرارة تشغيل ESC منخفضة لتحسين عمر الخدمة

• تبديد الحرارة بشكل كبير
  يضم مروحة تبريد الطرد المركزي، الجزء السفلي من المحرك مجوف، و نظام تبديد الحرارة المكون من 24 ورقة من الألومنيوم، هذا الذراع الدفعي فعال يحافظ على درجات الحرارة المثالية، إطالة وقت التشغيل وتحسين السلامة.

• التثبيت عن طريق التوصيل والتشغيل
  مصممة ل أنابيب الكربون مقاس 30 مم و28 مم و25 ممتتضمن مجموعة الذراع حلقة محولة لسهولة التركيب. ما عليك سوى التوصيل والبرغي - لا حاجة إلى أسلاك معقدة.

• مؤشر LED مدمج

  • لا يتطلب التثبيت مصابيح LED إضافية
  • يعرض دوران المحرك وحالة ESC
  • متوفر في خيارات LED باللونين الأحمر والأخضر

• متانة صناعية

  • مقاومة للماء والغبار وفقًا لمعيار IP45
  • مصممة ل ظروف التشغيل القاسية

تفاصيل

يوفر محرك MAD 6X-10 أنظمة دفع مضبوطة للطائرات بدون طيار. تدعم مجموعة 6X-08 حمولة 1.7-2.5 كجم لكل دوار، وأقصى دفع 5.9 كجم، ووزن مشترك 481 جرامًا. تتعامل مجموعة 6X-10 مع حمولة 1.9-2.8 كجم، وأقصى دفع 7 كجم، ووزن مشترك 515 جرامًا. تتعامل مجموعة 6X-12 مع حمولة 3.3-4.7 كجم، وأقصى دفع 10 كجم، ووزن مشترك 547 جرامًا. يعد تركيب قابس واحد مريحًا للغاية.

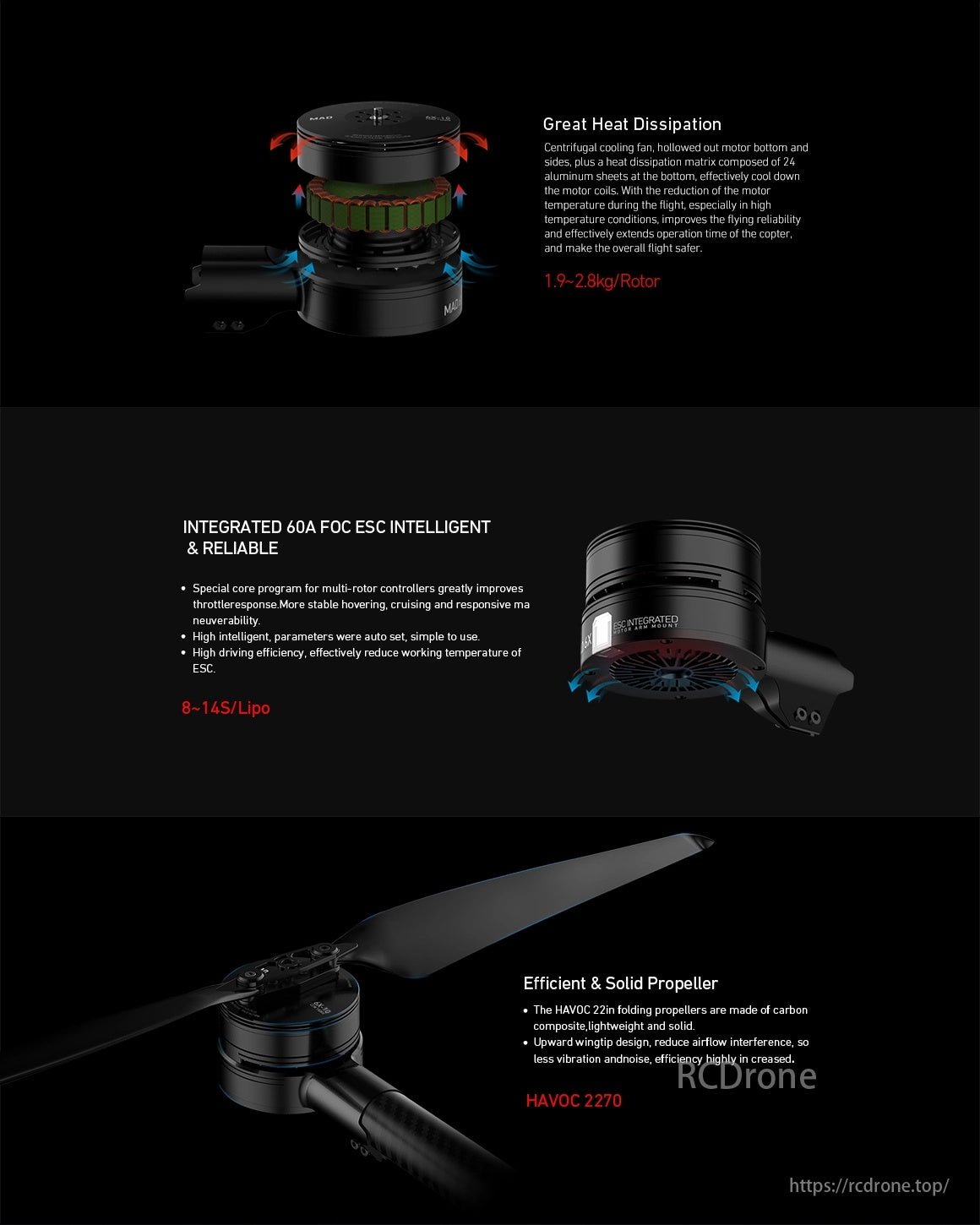

تبديد رائع للحرارة بفضل مروحة تبريد طرد مركزي وألواح من الألومنيوم. يضمن نظام التحكم الإلكتروني في السرعة 60A FOC المدمج أداءً ذكيًا وموثوقًا به، مما يحسن استجابة الخانق وكفاءة القيادة. تعمل المراوح الفعالة والصلبة المصنوعة من مركب الكربون على تقليل الاهتزاز والضوضاء، مما يعزز استقرار الطيران وسلامته.

مجموعة ذراع الدفع MAD 6X-10 مريحة وفعالة، وهي رائعة للطيران الطويل. تتميز بمقاومة الماء والغبار IP45، ومؤشر LED مدمج بخيارات حمراء وخضراء، ومعايير مختلفة بما في ذلك أقصى قوة دفع، ووزن الإقلاع الموصى به، والجهد، ونطاق درجة الحرارة، وأحجام أنابيب الكربون المتوافقة.

يوضح الرسم التخطيطي للمنتج مجموعة دفع 6X-10 بقوة 150 كيلو فولت مع مروحة قابلة للطي HAVOC 22x7.0 لتشغيل 12 ثانية. ويشمل مقاييس الأداء مثل الدفع والجهد والتيار والكفاءة في إعدادات الخانق المختلفة. يعالج دليل استكشاف الأخطاء وإصلاحها مشكلات مثل فشل بدء تشغيل المحرك وأضواء المؤشر غير الطبيعية.

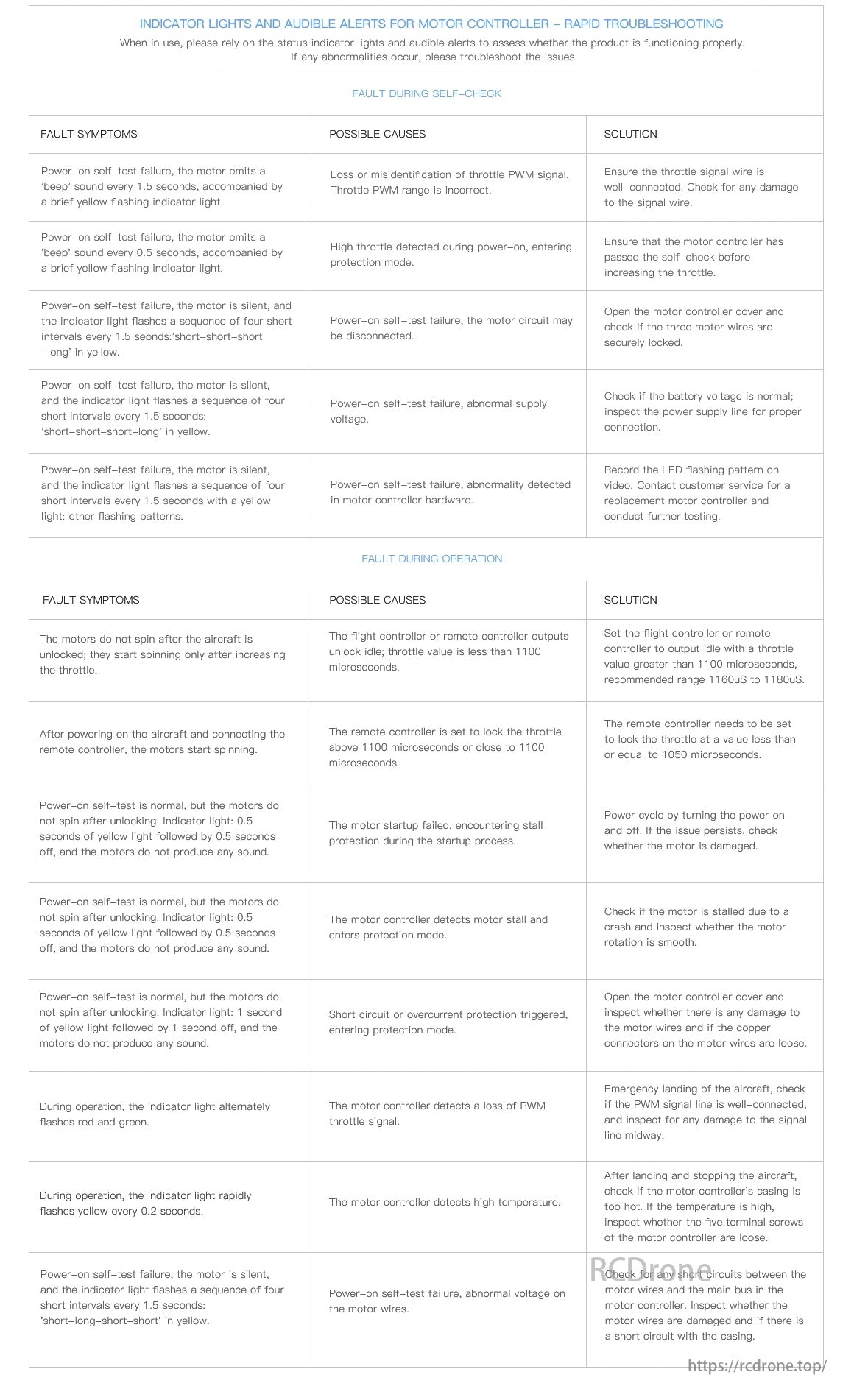

أضواء مؤشر وتنبيهات صوتية لاستكشاف أخطاء وحدة التحكم في المحرك وإصلاحها. تشمل الأعطال أثناء الفحص الذاتي مشكلات التشغيل أو جهد الإمداد غير الطبيعي أو مشكلات الأجهزة. تتضمن الحلول فحص التوصيلات وضبط قيم الخانق وفحص أسلاك المحرك. تشمل أعطال التشغيل المحركات المتوقفة والدوائر القصيرة ودرجات الحرارة المرتفعة، مما يتطلب فحص الأسلاك والمكونات.
