MAD FOC IGBT 30A 80-440V DRONE ESC

ملخص

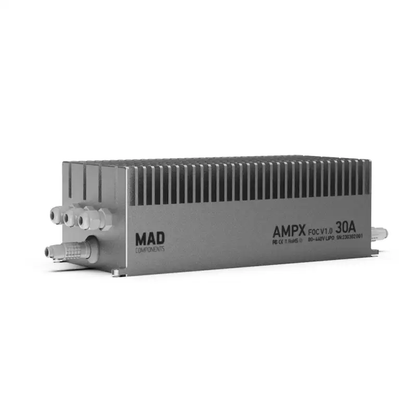

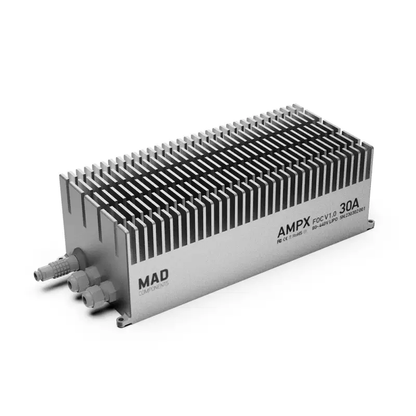

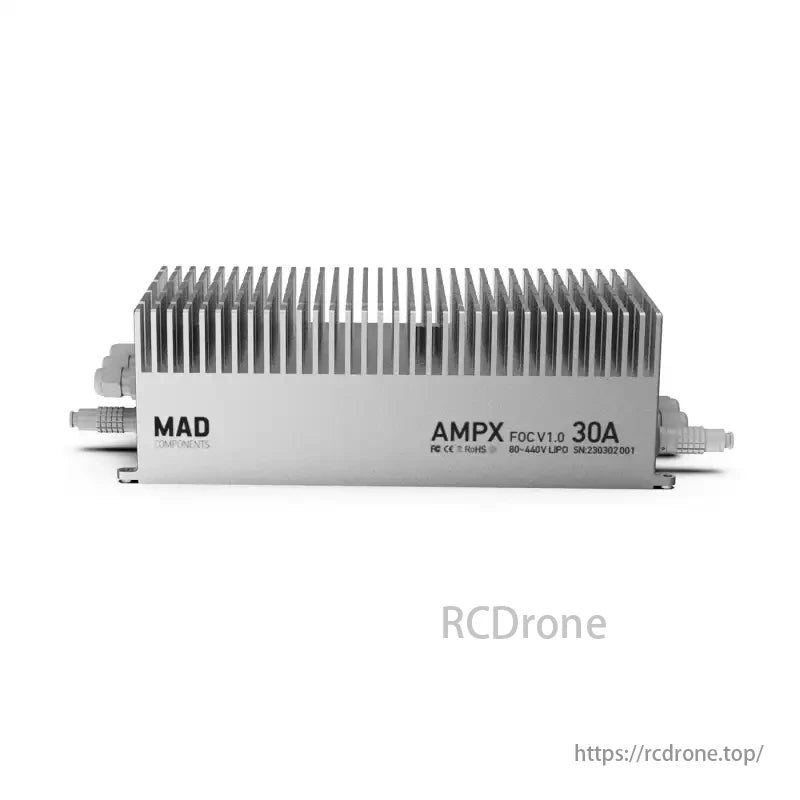

ال مجنون وحدة تحكم السرعة الإلكترونية AMPX 30A 80-440V هو أداء عالي وحدة التحكم الإلكترونية في السرعة (ESC) مُصممة للطائرات متعددة الدوارات ذات الرفع الثقيل، والطائرات بدون طيار، وغيرها من التطبيقات الصعبة. تقنية عاكس الجسر الكامل ثلاثي الطور IGBT، يدعم هذا ESC التحكم الموجه نحو المجال بدون مستشعر (FOC) للحصول على أداء دقيق للمحرك. مع ذروة تيار الخرج 75 أمبير و دعم جهد الإدخال من 80 فولت إلى 440 فولتتم تصميم وحدة التحكم هذه لأنظمة الدفع عالية الطاقة. إدارة حرارية متقدمة، وتحديد التيار، وحماية من الجهد الزائد/الجهد المنخفض ضمان الاستقرار وطول العمر، مما يجعلها مثالية لتطبيقات الطائرات بدون طيار المهنية والصناعية.

الميزات الرئيسية

• توافق واسع النطاق للجهد:يدعم من 80 فولت تيار مستمر إلى 440 فولت تيار مستمر مع حماية مدمجة ضد الجهد الزائد والجهد المنخفض.
• كفاءة عالية: كفاءة ≥98%- تقليل فقدان الطاقة.
• نظام التحكم FOC لتحقيق الاستقرار: التحكم الموجه نحو المجال بدون مستشعر (FOC) للحصول على الأداء الأمثل والتكيف مع المحرك في الوقت الفعلي.
• انتاج طاقة قوي:يسلم تيار مستمر 30 أمبير و تيار خرج يصل إلى 60 أمبير مع إدارة الطاقة الذكية.
• نطاق التردد المرن:يدعم ترددات الإخراج حتى 1200 هرتز، مع حدود قابلة للتعديل.
• واجهات اتصال متعددة: دعم CAN وTTL232 وPWM/PPM للقياس عن بعد والتحكم والمراقبة في الوقت الحقيقي.
• نظام تبريد قوي: تبريد الهواء القسري الخارجي للعمليات ذات الأحمال العالية والمستدامة.
• آليات الحماية:يتضمن الجهد الزائد، والجهد المنخفض، والسخونة الزائدة، وكشف الخانق لمنع فشل النظام.

تحديد

آليات حماية ESC

• حماية من انخفاض الجهد:يتوقف الإخراج تلقائيًا عندما ينخفض ​​الجهد إلى ما دون الحد الأقصى.
• حماية من الجهد الزائد:يحمي من ارتفاع الجهد الكهربائي؛ ويسمح بالتحكم في التباطؤ في حالة زيادة الجهد الكهربائي الناتج عن المحرك.
• كشف الخانق:تراقب إشارة الخانق وتمنع التسارع غير المقصود بسبب فقدان السيطرة.
• اكتشاف نقطة الصفر للمستشعر:يضمن محاذاة الطور الصحيحة عند بدء التشغيل.
• حماية من ارتفاع درجة الحرارة:يضبط التيار وقوة الإخراج بشكل ديناميكي لمنع ارتفاع درجة الحرارة.

خطوات معايرة الخانق

1. قم بتوصيل إشارة ESC PWM بالجهاز المستقبل.
2. قم بتشغيل جهاز التحكم عن بعد وضبط الخانق على الحد الأقصى.
3. قم بتشغيل ESC، وانتظر نغمات المعايرة.
4. اضبط الخانق على وضع البداية وأكد نغمات المعايرة.
5. يحفظ نظام ESC إعدادات الخانق القصوى والدنيا.
6. قم بإيقاف تشغيل ESC.

توصيلات وتوصيلات ESC

• كابلات الطاقة:
  • أحمر: مدخلات الطاقة الإيجابية
  • أسود: مدخلات الطاقة السلبية
• كابلات الإشارة:
  • أبيض: مدخل إشارة PWM
  • بني:إشارة الأرض
  • الأخضر والأحمر: TTL Communication RX/TX
  • الأصفر والأزرق: CAN-H / CAN-L

اقتران المحرك والمروحة الموصى به

يتميز AMPX 30A ESC بمواد فاخرة، وتصميم متين، وتبديد حراري ممتاز. يستخدم عاكس IGBT ثلاثي الطور بجسر كامل، مع تيار خرج أقصى يبلغ 75 أمبير. تضمن تقنية FOC بدون مستشعر تحكمًا فعالًا. تشمل المواصفات جهد دخل تيار مستمر 80-440 فولت، وتيار فوري 30 أمبير، وبطارية 100 ثانية، وكفاءة تشغيل ≥ 98%.

تتضمن تفاصيل آلية حماية ESC الحماية من انخفاض الجهد، وارتفاع الجهد، وكشف الخانق، وحماية نقطة الصفر للمستشعر، وحماية من ارتفاع درجة الحرارة. بروتوكول الاتصال هو IG-UART_V1.2 بمعدل بود 19200. تتوافق وحدات ESC مع معظم محركات التيار المستمر عديمة الفرش. تتضمن خطوات معايرة الخانق توصيل إشارة PWM، وضبط الحد الأقصى والأدنى للخانق، وحفظ الإعدادات.

يتضمن مخطط توصيل وحدة التحكم الإلكترونية (ESC) المحرك، ووحدة تعديل عرض النبضة (PWM)، ووحدة التحكم الإلكترونية، والبطارية. يحدد رسم الأبعاد الأحجام. توضح توصيات AMPX ESC التنظيم الكهربائي، وأنواع المحركات، والجهد، وحجم المروحة.
