وحدة محرك خطي بمسمار كروي مدمج MagicLab T28، مشفر مزدوج RS485، 48 فولت، قوة قصوى 750 نيوتن

MagicLab

$1,587.00 USD

أُوكَازيُون نفذ

Taxes included. الشحن محسوب عند السداد.

الإصدار محرك T28

كمية

عرض التفاصيل الكاملة

نظرة عامة

محرك MagicLab T28 هو وحدة دفع خطي متكاملة عالية الدقة تجمع بين برغي كروي ومحرك ومشفّرين مزدوجين في وحدة مدمجة واحدة. يدعم تكرار تحديد المواقع بدقة 0.01 مم ويوفر اتصال RS485 للتحكم في الحركة في تطبيقات التشغيل الخطي الروبوتية.

الميزات الرئيسية

تكرار تحديد المواقع: 0.01 مم
تصميم متكامل: برغي كروي + محرك + مزدوج التشفير
دقة عالية، تكامل، أداء عالي، وزن خفيف
مصمم لتقليل معاملات توزيع التوافقيات والقضاء على توافقيات الأسنان (كثافة تدفق محسّنة وتناسب القطب والشق)

التطبيقات

روبوتات بشرية
أذرع روبوتية
هياكل خارجية
روبوتات رباعية الأرجل
مركبات AGV
روبوتات ARU

المواصفات

نوع علبة التروس	برغي كروي
السرعة القصوى	116 مم/ث
وزن الوحدة	340 غ
المدى الأقصى	40 مم
الأبعاد	phi32*155
الدفع المقدر	300 ن
ذروة الدفع	750 ن
واجهة الاتصال	RS485
بيئة التشغيل الموصى بها	-5 درجة مئوية إلى 40 درجة مئوية
تكوين المشفر	مشفر مزدوج
جهد التشغيل	48 فولت (موصى به)
دقة مشفر المحرك	18 بت
تردد التحكم	25,000 هرتز

ملاحظات إضافية

لأسئلة التوافق قبل البيع (التكامل الميكانيكي، واجهة التحكم، واختيار النظام)، اتصل بـ https://rcdrone.top/ أو أرسل بريدًا إلكترونيًا إلى support@rcdrone.top.

ملاحظات تقنية مستخرجة (من الرسوم البيانية للمنتج المقدمة)

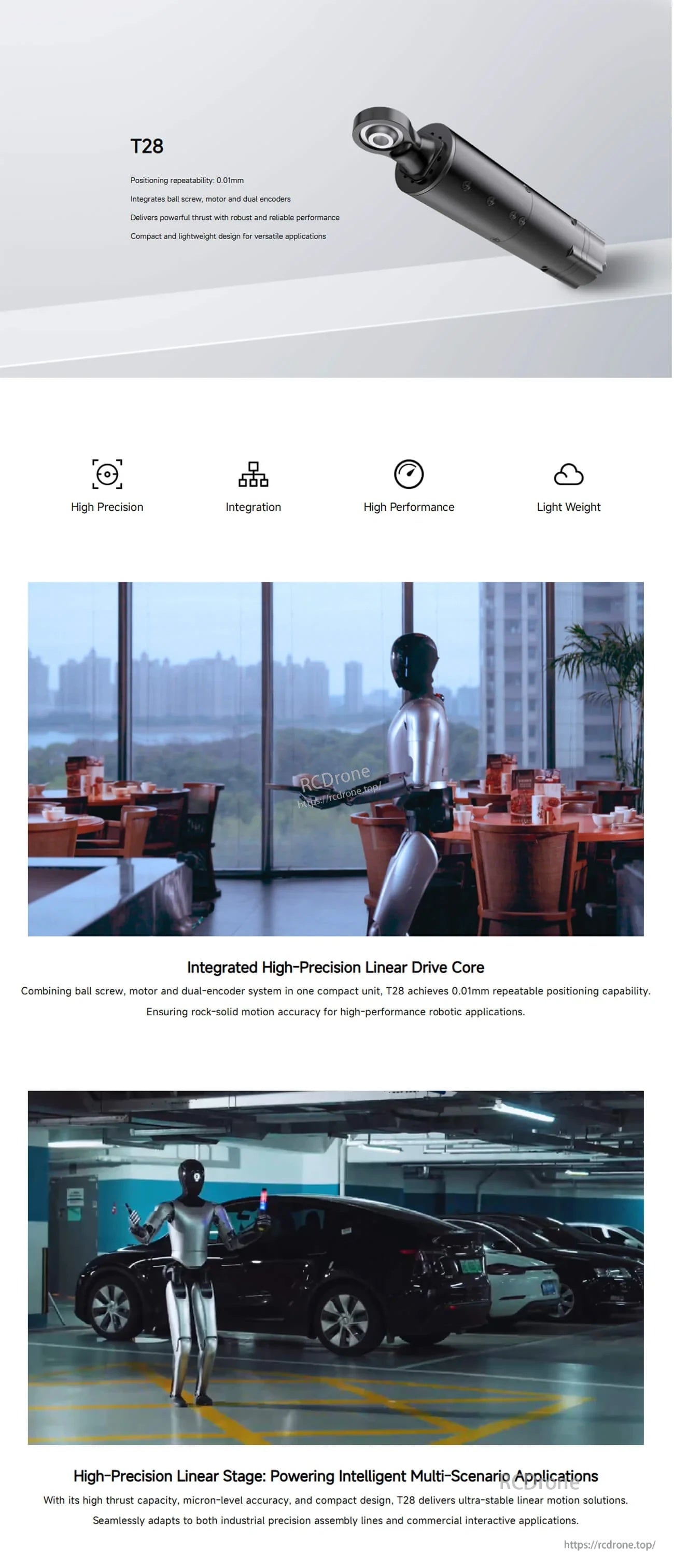

نواة محرك خطي عالي الدقة مدمجة
تجمع بين برغي الكرة، والمحرك، ونظام التشفير المزدوج في وحدة مدمجة واحدة
تحقق قدرة تكرار تحديد المواقع بدقة 0.01 مم
مرحلة خطية عالية الدقة: تدعم تطبيقات متعددة السيناريوهات الذكية

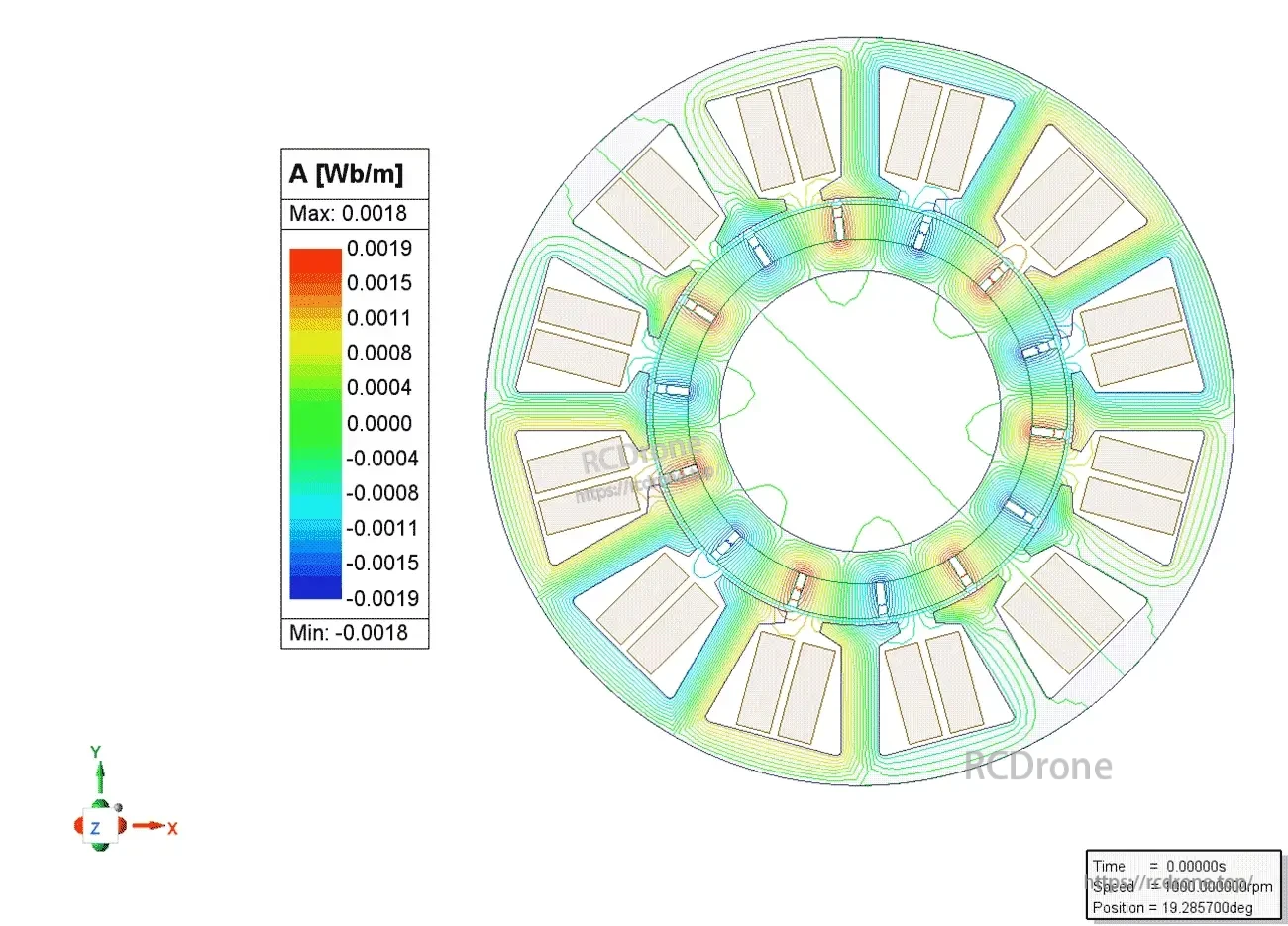

علامة أسطورة كثافة التدفق: A [Wb/m]، الحد الأقصى: 0.0018، الحد الأدنى: -0.0018 (المقياس المعروض من 0.0019 إلى -0.0019)

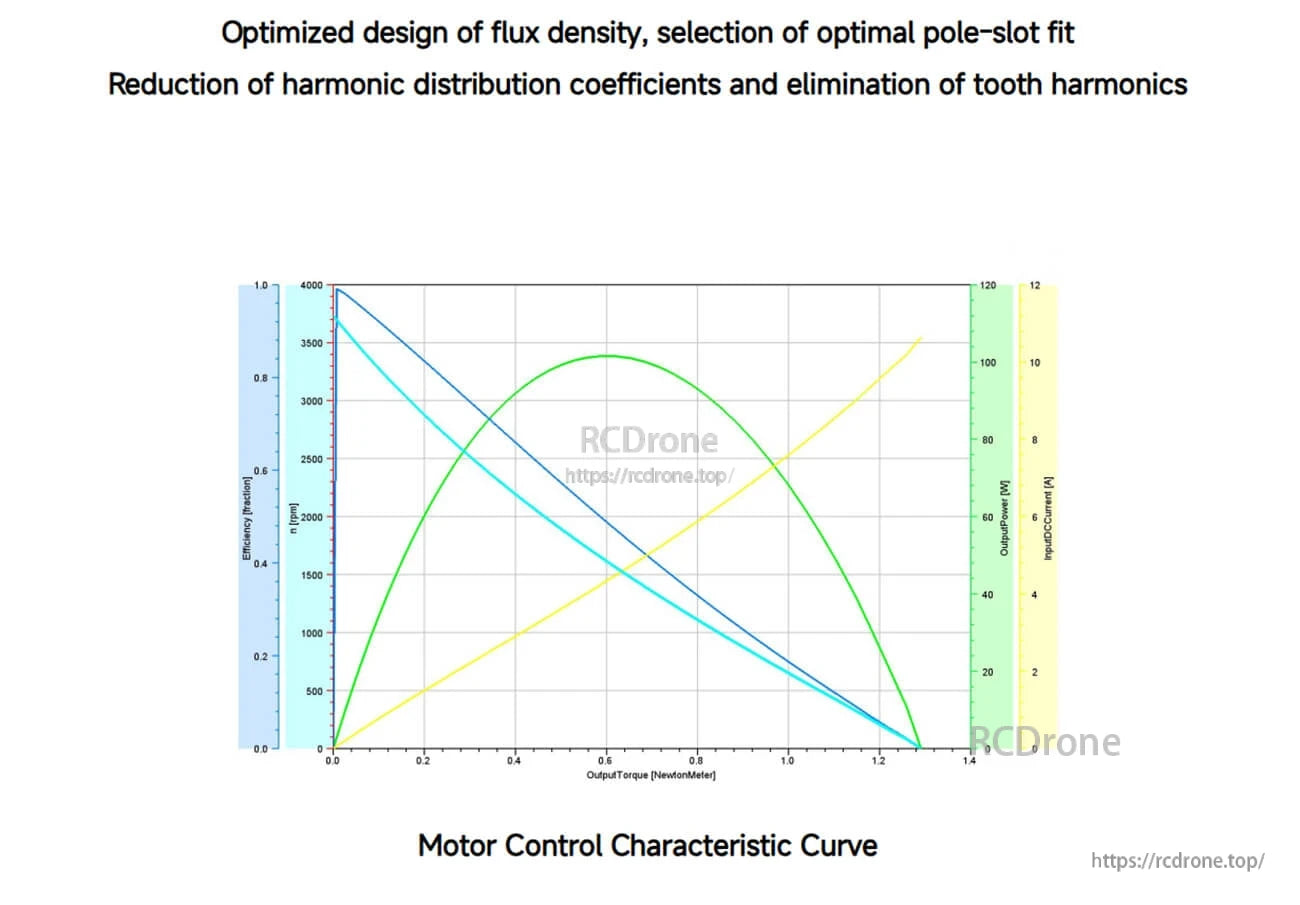

منحنى خصائص التحكم في المحرك (علامة)
