MATEK  F405-MINITE - مواصفات وحدة التحكم في الطيران Mateksys

الاستخدام: المركبات وألعاب التحكم عن بعد

العمر الموصى به: 12+y,14+y,3-6y,6-12y,0-3y

الأصل: البر الرئيسي للصين

المواد: المواد المركبة

اسم العلامة التجارية: MATEKSYS

وحدة التحكم في الطيران F405-MINITE

الميزات الجديدة لـ F405-miniTE مقارنة بـ F722-miniSE(EOL)

• يحتوي F405 على فلاش سعة 1 ميجابايت يمكن تشغيله باستخدام ArduPilot. حتى مع البرامج الثابتة INAV، ستتم إزالة بعض الميزات على F722 بسبب الفلاش المحدود.

• تتمثل ميزة F722 في أن جميع UARTs تحتوي على انعكاس مدمج وهو أمر غير مطلوب عند استخدام بروتوكول CRSF على نطاق واسع في أجهزة الاستقبال الجديدة.

• الهدف المعاد تصميمه MATEKF405TE يدعم 8x DSHOT ثنائي الاتجاه.

• يدعم وحدة DJI الهوائية PnP، و10V BEC لـ DJI OSD أو VTX التناظري

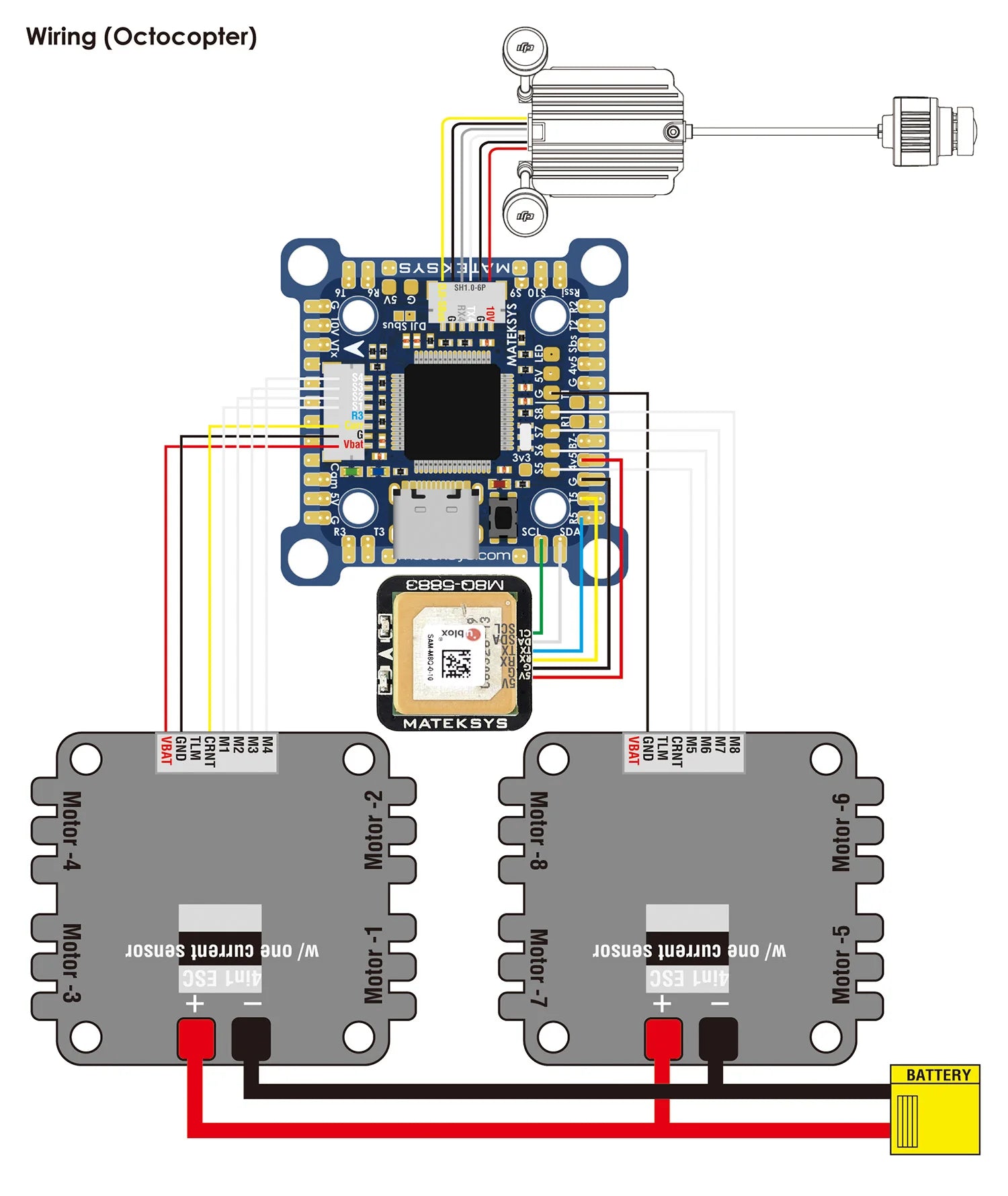

• مقارنة مع محركات F722-miniSE ذات 8 محركات أو 6 محركات + 2 سيرفو، يدعم F405-miniTE 8 محركات + 3 سيرفو في الخلاط متعدد الدوار INAV/BF

• InvenSense GEN3 IMU ICM426XX

مواصفات FC

• مكو: STM32F405RGT6

• IMU: ICM42605 أو ICM42688-P

• OSD: AT7456E، DJI OSD

• بارو: جويرتيك SPL06-001 (I2C)

• الصندوق الأسود: ذاكرة فلاش سعة 16 ميجابايت

• 6x UARTs، خيار Softserial_Tx 1x

• 12x مخرجات PWM (8x Dshot)

• 1x I2C

• 4x ADC (VBAT، التيار، RSSI، السرعة الجوية)

• 2x بينيو

• 1x موصل SH1.0_8pin (Vbat/G/Curr/R3/S1/S2/S3/S4)

• 1x موصل SH1.0_6pin لوحدة الهواء DJI FPV

• 3x مصابيح LED لحالة FC (أزرق، أخضر) ومؤشر 3.3 فولت (أحمر)

• ثنائي الطاقة، 5 فولت 1.7 أمبير، 10 فولت 1.4 أمبير

• خرج 10 فولت قابل للتشغيل/الإيقاف

• تركيب قابل للتحويل من 20 مم إلى 30.5 مم

الطاقة

• الإدخال: 6~30 فولت (2~S LiPo)

• بيك: 5 فولت، 1.7 أمبير،  الحد الأقصى 2 أمبير

• BEC: 10 فولت 1.4 أمبير  لوحدة الهواء VTX أو DJI

• للحصول على خرج مستقر 10 فولت، يجب أن يكون جهد الإدخال > 11 فولت،  عندما يكون جهد الإدخال = <11 فولت، يكون الإخراج = 90% من جهد الإدخال.

• مستشعر جهد البطارية: 1K:20K (مقياس INAV 2100، مقياس BF 210)

• لا يوجد مستشعر تيار مدمج، يدعم مستشعر التيار الخارجي PDB/4in1

البرامج الثابتة

• اردو بايلوت: MatekF405-TE

• إيناف: MATEKF405TE

• بيتا فلايت: MATEKF405TE

المادي

• التركيب

  • 20 × 20 مم/Φ3 مم مع حلقات السيليكون

  • 20 × 20 مم/Φ2 مم مع حلقات السيليكون والنحاس

  • 30.5 × 30.5 مم/Φ3 مم مع لوحة التحويل وحلقات السيليكون

• الأبعاد:  28 × 28 ملم

• الوزن: 5 جرام

بما في ذلك

• 1x FC F405-miniTE

• 1x 20 مم إلى 30.لوحة تحويل 5 مم (ثنائي الفينيل متعدد الكلور الأزرق)

• 6x حلقات سيليكون من M4 إلى M3

• 6x الحلقات النحاسية من M3 إلى M2

• 1x كابل SH1.0_8pin بطول 5 سم (بما في ذلك موصلات 2x 8pin) لـ 4in1 ESC

• 1x كابل SH1.0_6pin إلى GH1.25_8pin بطول 8 سم لوحدة DJI الهوائية

TEKSYS 5 3v3: على متن BEC SV 1.7A cont; الحد الأقصى 2 أمبير (لا يتم توفير SV بواسطة USB) 4V5: 4.44.8 فولت، الحد الأقصى 80 أوما، يتم توفير الجهد أيضًا عند الاتصال عبر USB.

عند استخدام وحدة تحكم عن بعد غير DJI FPV، احتفظ تم فصل دبوس DJI-SBUS غير المقيد عن موصل SHI 0-6P. قم بتعطيل التحكم SATR VTX ومؤشر LED وضبط معدل الباود 115200. تم أيضًا تعطيل AUTO ESC و58.
