OCServo OCS-D2002 250KG.CM @ 30V 405g CNC رقمي بدون فرش PWM CAN 485 عزم دوران عالي مؤازر فولاذي لطائرة بدون طيار بدون طيار

OCS-D2002 250KG.CM @30V CNC Digital Brushless Servo لتطبيقات الطائرات بدون طيار والطائرات بدون طيار

ال سيرفو OCS-D2002 عالي عزم الدوران هو محرك سيرفو متقدم بدون فرشاة بقوة 250 كجم/سم مصمم للطائرات بدون طيار والطائرات بدون طيار وغيرها من التطبيقات الصعبة التي تتطلب الدقة والموثوقية. بفضل هيكل الألومنيوم عالي الجودة باستخدام الحاسب الآلي ومكونات التروس الفولاذية، يوفر هذا المحرك أداءً ومتانة لا مثيل لها.

المميزات الرئيسية:

• عزم الدوران:حتى 250 كجم/م2 عند 30 فولت، مما يضمن قوة رفع وتشغيل استثنائية.
• جهد التشغيل:متوافق مع مدخلات 24 فولت، و28 فولت، و30 فولت، مما يوفر سيناريوهات تطبيق متعددة الاستخدامات.
• سرعة الدقة:يحقق سرعات تصل إلى 0.13 ثانية/60 درجة عند 30 فولت لحركات سريعة ودقيقة.

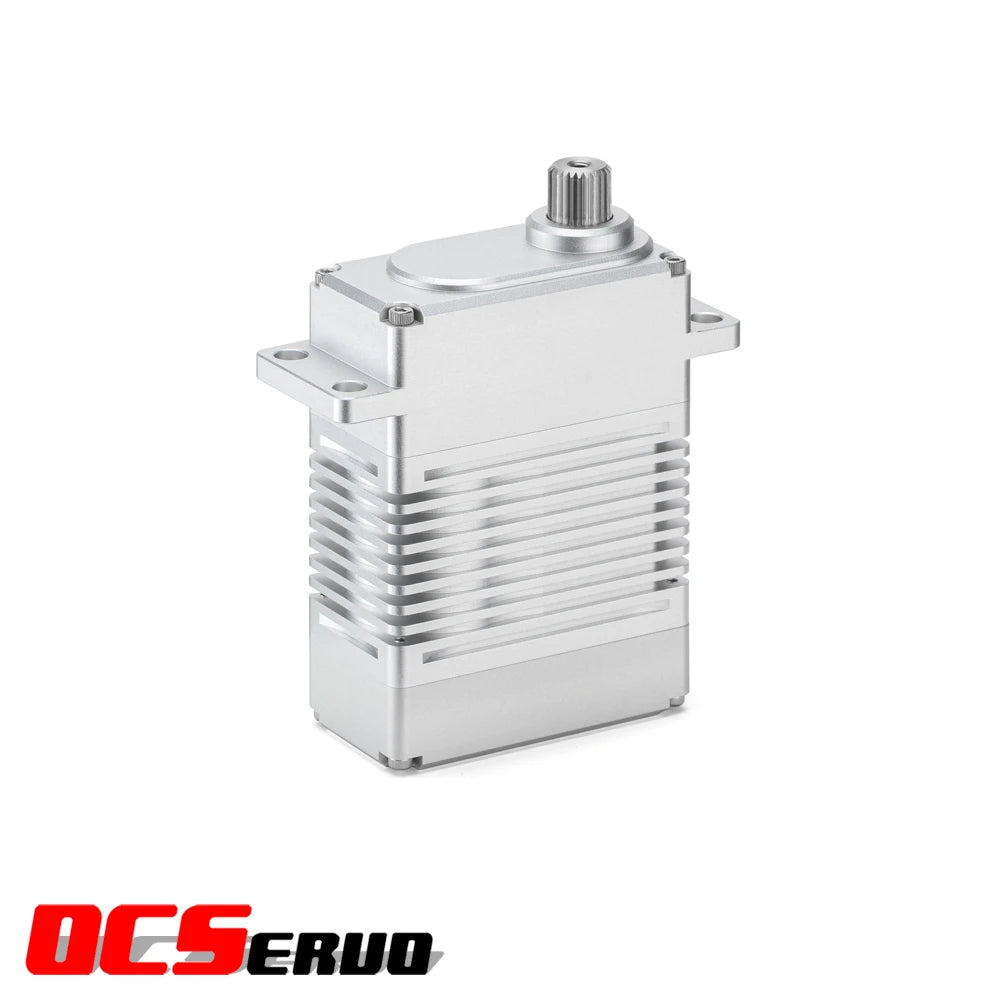

• بناء متين:غلاف من الألومنيوم CNC مع تروس فولاذية ومقاومة للماء لتعزيز المتانة.
• محرك بدون فرشاة:مزود بمحرك BLS موثوق به لأداء وكفاءة طويلة الأمد.
• خيارات التحكم:يدعم واجهات PWM وCAN 485 للتكامل المرن.
• التخصيص:يمكن تخصيص عرض النبضة، والموضع المحايد، ودرجة التشغيل، واتجاه الدوران بشكل كامل لتلبية احتياجات المشروع المحددة.

المواصفات الميكانيكية:

• مقاس: 64.0 × 32.8 × 88.5 ملم.
• وزن:405 جرام.
• تحمل:مصمم بخمسة محامل كروية لضمان تشغيل سلس ومستقر.
• عمود الإخراج:يتميز بسن ترس قرن 25T (11.8 مم).
• سلك موصل:J30J-9TJL (يباع بشكل منفصل).

المواصفات الكهربائية:

• سرعة عدم التحميل:
  • 0.29 ثانية/60 درجة عند 24 فولت
  • 0.20 ثانية/60 درجة عند 28 فولت
  • 0.13 ثانية/60 درجة عند 30 فولت
• تيار التشغيل (بدون تحميل):
  • 200 مللي أمبير عند 24 فولت
  • 300 مللي أمبير عند 28 فولت
  • 400 مللي أمبير عند 30 فولت
• عزم التوقف:
  • 200 كجم.سم عند 24 فولت
  • 230 كجم.سم عند 28 فولت
  • 250 كجم.سم عند 30 فولت
• توقف التيار:أقل من 15 أمبير عند 30 فولت.
• التيار الخامل:60 مللي أمبير عبر جميع الفولتية.

مواصفات التحكم:

• نوع الأمر:يدعم PWM وCAN 485.
• نوع مكبر الصوت:وحدة التحكم الرقمية.
• نطاق عرض النبضة: 500–2500 ميكروثانية (قابلة للتخصيص).
• موقف محايد:1500 ميكروثانية (قابلة للتخصيص).
• درجة الجري:90° (قابلة للتخصيص).
• عرض النطاق الميت:3 ميكروثانية للتشغيل الدقيق.
• اتجاه الدوران:عكس اتجاه عقارب الساعة (قابلة للتخصيص).

التطبيقات:

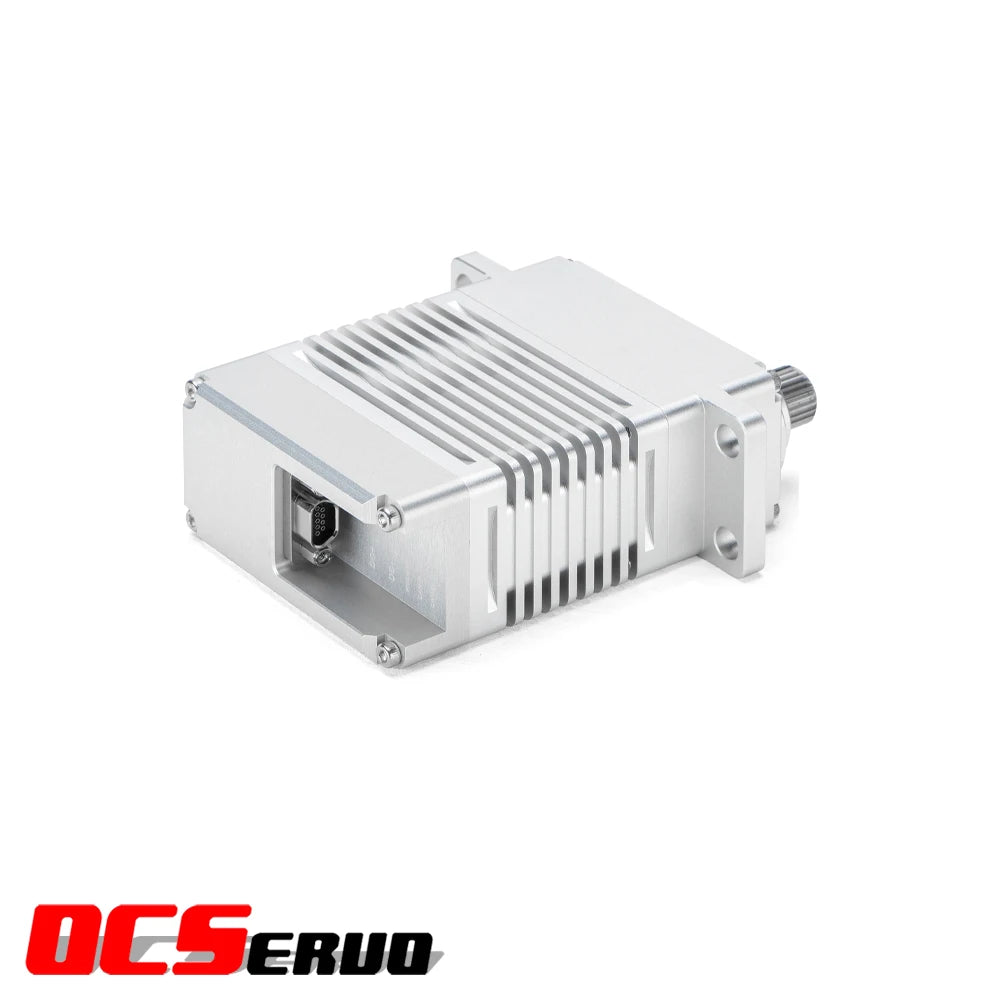

يُعد هذا المحرك المؤازر مثاليًا للاستخدام في الطائرات بدون طيار عالية الأداء والطائرات بدون طيار والروبوتات والآلات الصناعية التي تتطلب عزم دوران عاليًا وتحكمًا دقيقًا. كما أن تصميمه القوي يجعله مناسبًا للمهام الخارجية والثقيلة.

تتضمن الحزمة:

• 1 × سيرفو OCS-D2002
• ملحقات إضافية (اعتمادًا على التكوين، يتم بيع سلك الموصل بشكل منفصل).

بفضل عزم الدوران العالي والدقة والقدرة على التكيف، محرك سيرفو بدون فرشاة OCS-D2002 هو الحل الأمثل للمشاريع الصعبة التي تتطلب القوة والدقة.

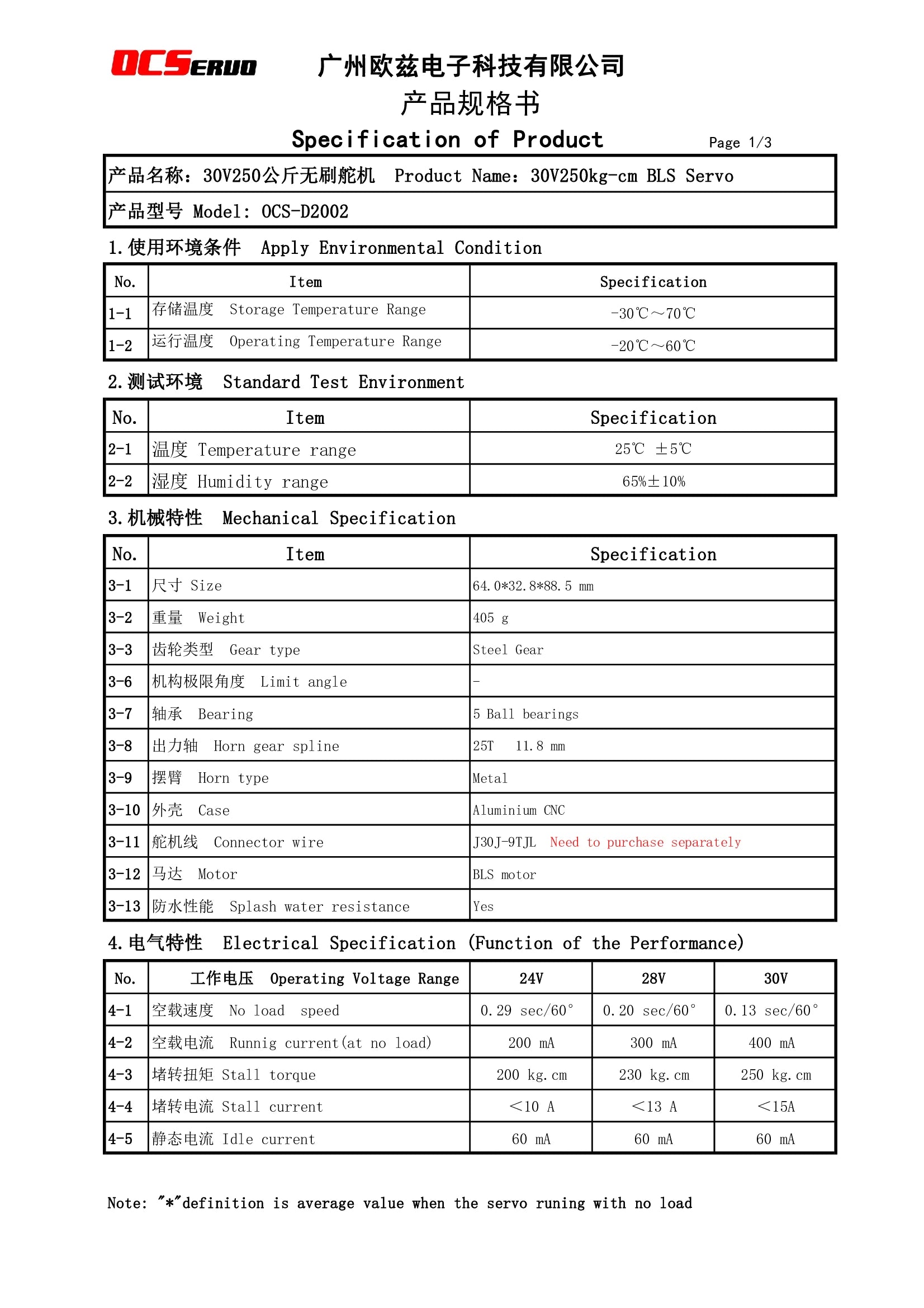

مواصفات محرك المؤازرة للمنتج الصفحة 1/3 اسم المنتج: 30V250kg-cm BLS Servo F204#8 الطراز: OCS-D2002 الظروف البيئية: نطاق درجة حرارة التخزين: من -30 درجة مئوية إلى 70 درجة مئوية نطاق درجة حرارة التشغيل: من -20 درجة مئوية إلى 60 درجة مئوية المواصفات الميكانيكية: الحجم: 64.0 مم × 32.8 مم × 88.5 مم الوزن: 405 جرام نوع الترس: فولاذ زاوية حد الترس: غير محدد المحمل: محامل كروية سن ترس القرن: 25T، 11.8 مم نوع القرن: معدن الهيكل: ألومنيوم سلك موصل CNC: J30J-9TJL (يجب شراؤه بشكل منفصل) المحرك: محرك BLS مقاومة الماء للرذاذ: نعم المواصفات الكهربائية: نطاق جهد التشغيل: من 24 فولت إلى 30 فولت سرعة عدم التحميل: 0.29 ثانية/60، 0.20 ثانية/60، 0.13 ثانية/60 تيار التشغيل (بدون تحميل): 200 مللي أمبير، 300 مللي أمبير، 400 مللي أمبير عزم الدوران عند التوقف: 200 كجم.سم، 230 كجم.سم، 250 كجم.سم تيار التوقف: <10 أمبير، <13 أمبير، <15 أمبير تيار الخمول: 60 مللي أمبير

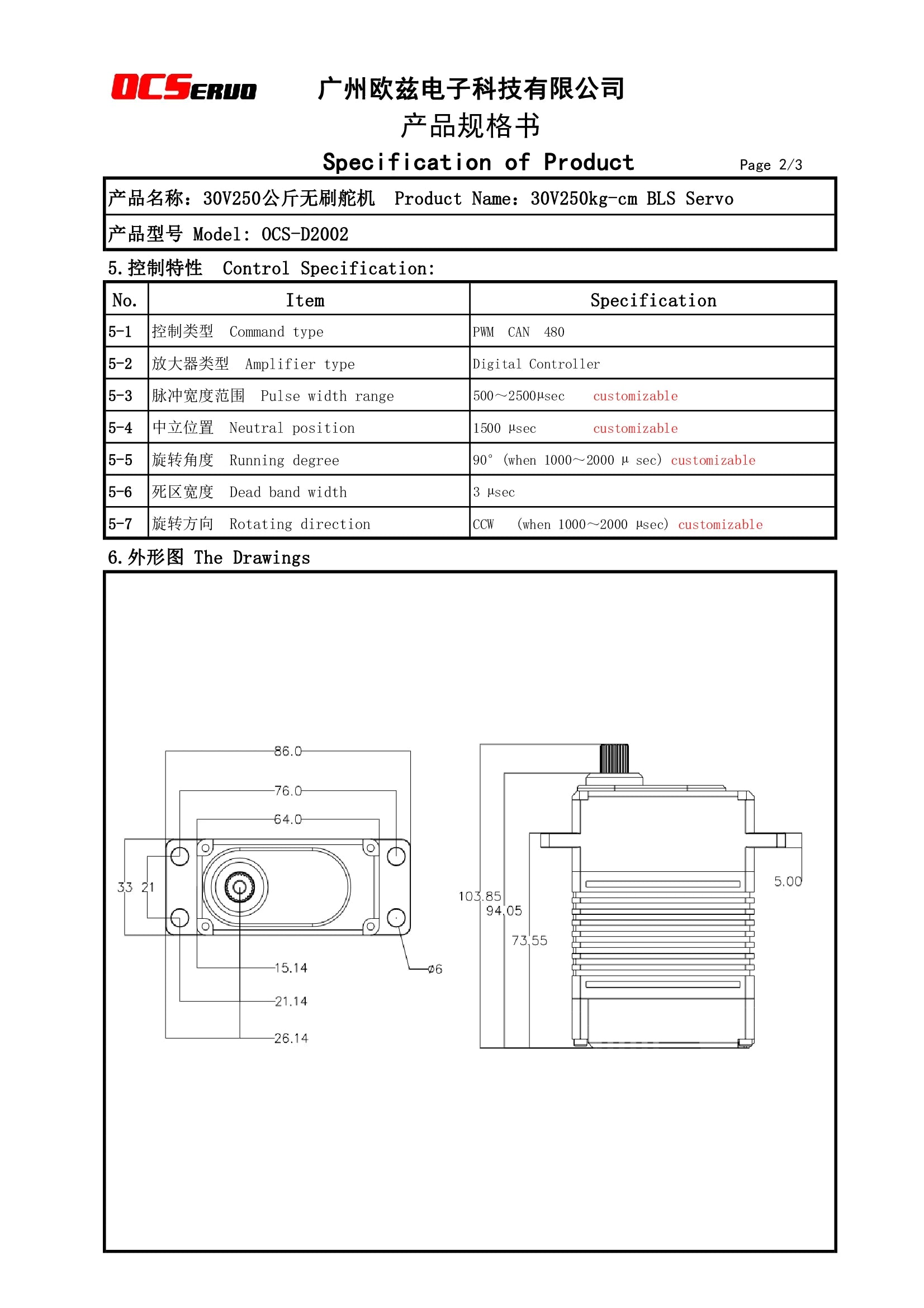

سيرفو OC rbt@FAMABA Fpt*# مواصفات صفحة المنتج 2/3 المواصفات الفنية: 1. نوع الأمر: PWM/CAN 2. نوع مكبر الصوت: وحدة تحكم رقمية 3. نطاق عرض النبضة: 500~2500usec، قابل للتخصيص 4. الموضع المحايد: 1500 هكتوباسكال، قابل للتخصيص 5. درجة التشغيل: 90° (عند 1000~2000 هكتوباسكال)، قابل للتخصيص 6. عرض النطاق الميت: 3 هكتوباسكال 7. اتجاه الدوران: عكس اتجاه عقارب الساعة (عند 1000~2000 Asec)، قابل للتخصيص اسم المنتج: 30V250kg-cm BLS Servo الطراز: OCS-D2002

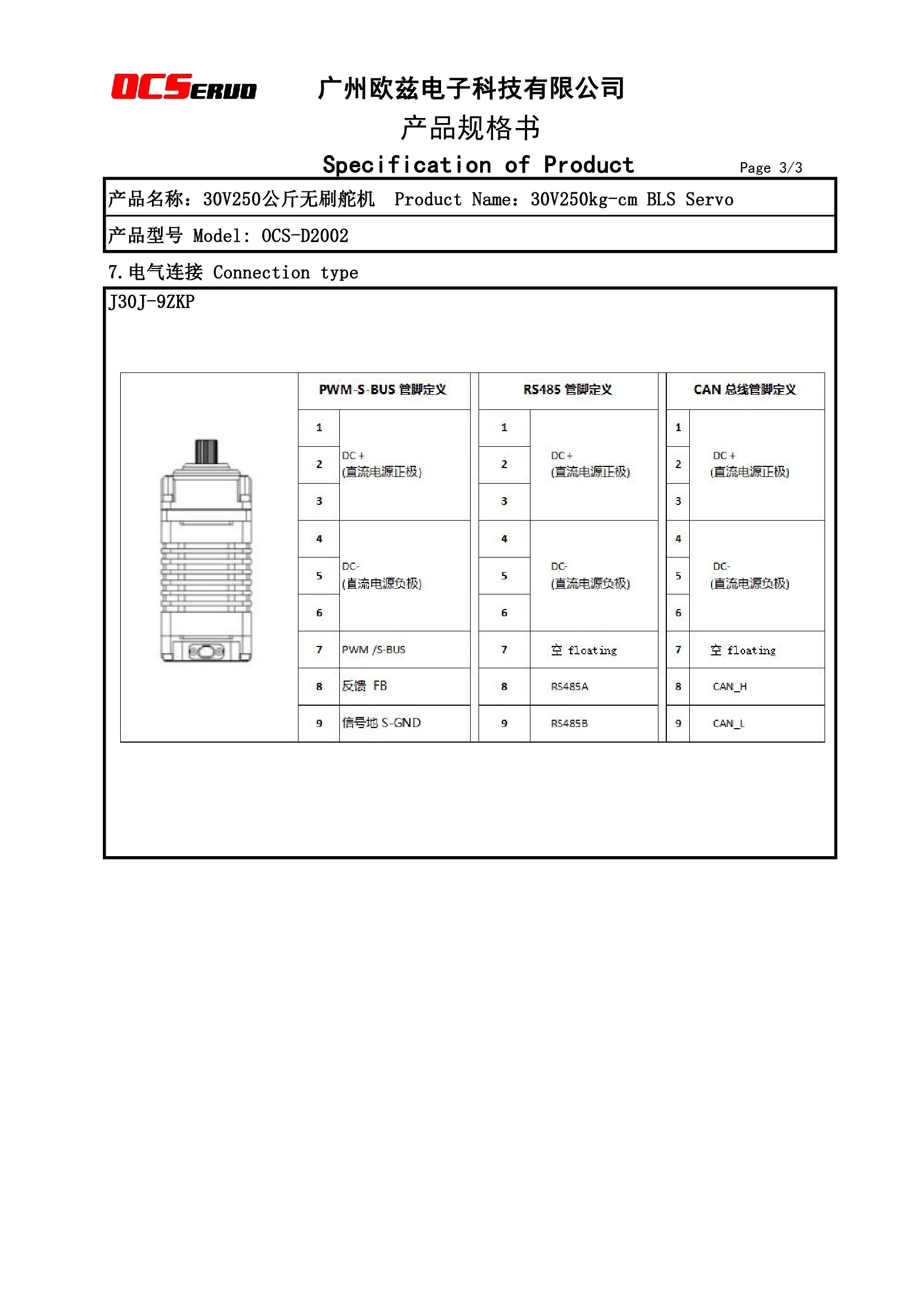

مواصفات محرك سيرفو OCS-D2002: طراز OCS-D2002. نوع التوصيل: PWM-5-BUS. المواصفات: 30 فولت، 250 كجم-سم، F/TJ، Full-Hall اسم المنتج: محرك سيرفو BLS 30 فولت، 250 كجم-سم. نوع واجهة AIT: J30J-9ZKP
