وحدة تحكم الطيران RATEFPV F4V4 30x30 3-6S 32-بت ومكدس ESC بقوة 55/65 أمبير
وحدة تحكم الطيران RATEFPV F4V4 30x30 3-6S 32-بت ومكدس ESC بقوة 55/65 أمبير
RATEFPV
تعذر تحميل توفر الالتقاط
نظرة عامة
تحكم الطيران RATEFPV F4V4 F435 هو وحدة تحكم طيران FPV بحجم 30x30 وكتلة ESC 32 بت لبناء الطائرات متعددة المراوح المتوافقة. يجمع بين معالج AT32F435 بتردد 288 ميجاهرتز، وجيروسكوب ICM42688P مع مزامنة الساعة، وذاكرة بلاك بوكس بسعة 16 ميجابايت، وخيار ESC بقوة 55A أو 65A. تساعد الموصلات القابلة للتوصيل، وألواح اللحام الكبيرة، وضبط البلوتوث اللاسلكي، ودعم OSD المدمج في تسهيل عملية التثبيت والتكوين.
تدعم الكتلة مدخلات 3-6S وتوفر مخرجات BEC بقوة 5V 3A و10V 2A (HD). يدعم تخطيط الموصلات الاتصالات لكاميرا، ومرسل فيديو، ومستقبل، ونظام GPS، ونظام LED، ووحدة هوائية رقمية متوافقة.
الميزات الرئيسية
- المعالج الرئيسي AT32F435 يعمل بتردد 288 ميجاهرتز.
- جيروسكوب ICM42688P مع مزامنة ساعة الأجهزة.
- وحدة ESC 32 بت مع خيارات تصنيف تيار 55A أو 65A وبرنامج BLHeli_32.
- قدرة ضبط بلوتوث اللاسلكي.
- ذاكرة بلاك بوكس بسعة 16 ميجابايت وOSD RATE MSP مدمج.
- وسادات لحام كبيرة وغير معاقة للاتصالات الموصلة مباشرة.
- نظام اتصال موصل مع الأسلاك المضمنة للأجهزة المدعومة.
- دعم I2C، دعم برمجة LED، دعم جرس الإنذار، ودعم إدخال الكاميرا.
المواصفات
| المعالج | AT32F435، 288MHz |
| الجيروسكوب | ICM42688P |
| البارومتر | SPL06 |
| برمجيات ESC | BLHeli_32 |
| تصنيف تيار ESC | 55A أو 65A، حسب الخيار المحدد |
| جهد الإدخال | 3-6S |
| خرج BEC | 5V 3A / 10V 2A (HD) |
| OSD | RATE MSP OSD |
| ذاكرة Blackbox | 16MB |
| نمط التركيب | 30x30 |
| وزن وحدة التحكم في الطيران | 8g |
| وزن ESC | 13g |
ما هو مدرج
| كرات ممتصة للصدمات | 10 x M3 x 8.0 |
| صواميل نايلون | 5 × M3 |
| كابل SH1.0 8 دبابيس | 1 |
| كابلات SH1.0 4 دبابيس | 3 × 60/110/150 مم |
| كابلات SH1.0 6 دبابيس | 2 × 100/150 مم |
| سلك اتصال 4 دبابيس | 1 |
| مكثف | 35V 1000uF، 1 |
| سلك طاقة XT60 | 1 |
التطبيقات
مناسب لبناء طائرات متعددة المراوح FPV 30x30 باستخدام بطاريات 3-6S، بما في ذلك التكوينات الحرة، والسباقات، والأفلام. للحصول على مساعدة في الإعداد أو دعم المنتج، اتصل بـ rcdrone.top.
التفاصيل

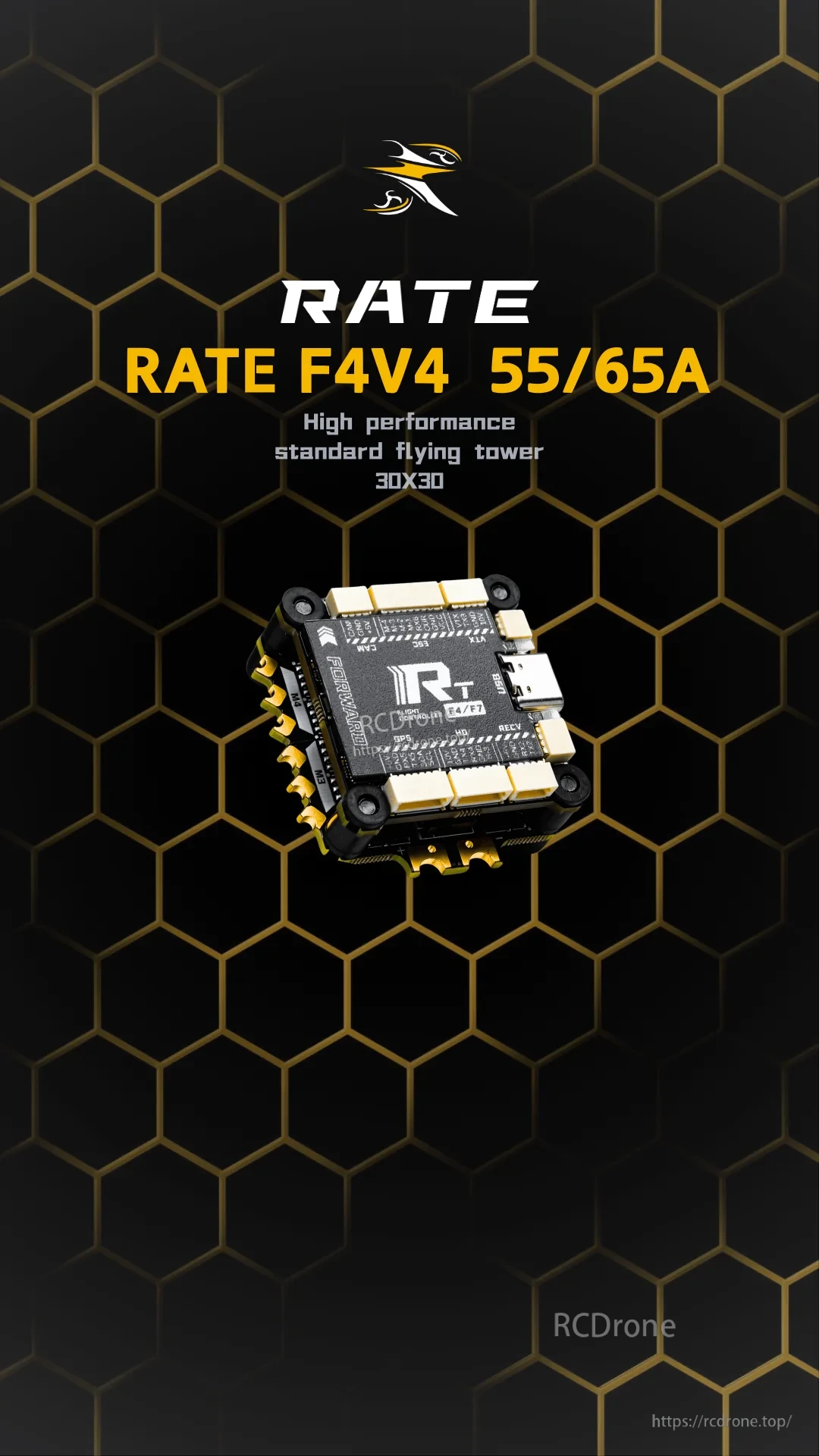

تجمع وحدة التحكم في الطيران 30x30 بين وحدة تحكم طيران مدمجة مع ESC 32 بت متاحة بخيارات 55A أو 65A.
يدعم المتحكم الرئيسي AT32F435 وألواح اللحام الواسعة التركيب النظيف المباشر حيثما كان ذلك مطلوبًا.
تساعد الأجهزة الجيروسكوبية المتزامنة مع الساعة، والمنافذ القابلة للتوصيل، والاتصالات للأجهزة الطرفية الشائعة في FPV على تبسيط تكامل النظام.
تتوافق تخطيط الموصلات مع الكاميرا، وVTX، والمستقبل، وGPS، وLED، والاتصالات الرقمية المتوافقة مع وحدة الهواء.
يتم تقديم قسم BLHeli_32 ESC مع تصنيفات تيار 55A أو 65A لبناءات متعددة المحركات متوافقة 3-6S.
تشمل معدات التركيب والأسلاك المرفقة كرات ممتصة للصدمات، وصواميل نايلون، وكابلات موصل، ومكثف 35V 1000uF، ورأس طاقة XT60.
