مجموعة حماية RATEFPV O4 Wide CNC لوحدة DJI O4 Wide - غلاف وحدة هوائية بوزن 7 جم وغلاف كاميرا بوزن 2.99 جم

نظرة عامة

مجموعة حماية RATEFPV O4 Wide CNC هي مجموعة حماية خفيفة الوزن لتركيبات كاميرا DJI O4 Wide FPV الكاميرا ووحدات الهواء. تجمع بين غلاف وحدة الهواء من سبائك الألمنيوم CNC مع هيكل كاميرا CNC للمساعدة في حماية نظام الفيديو مع دعم تبديد الحرارة والتركيب المرن على إطارات FPV المتوافقة.

الميزات الرئيسية

• غلاف وحدة الهواء من سبائك الألمنيوم CNC مع أخاديد توجيه تدفق الهواء لتبديد الحرارة.
• يدعم غلاف وحدة الهواء مواقع التركيب السفلية 20 × 20 مم و 25.5 × 25.5 مم، بالإضافة إلى موقع تركيب أمامي 20 × 20 مم.
• يسمح تخطيط التركيب بالتثبيت العلوي مع الاحتفاظ بالوصول إلى منافذ Type-C و 6-pin.
• هيكل تركيب مدمج لامتصاص الصدمات لغلاف وحدة الهواء.
• يدعم هيكل الكاميرا CNC مواقع ثقوب تركيب الكاميرا 6 مم O3 و 16 مم O4.
• يحتوي غلاف الكاميرا على مخرج كابل يسمح بالتثبيت دون فصل كابل التوصيل.

المواصفات

ما هو متضمن

• 1 × قاعدة كاميرا CNC
• 1 × غلاف وحدة الهواء من الألمنيوم CNC
• 4 × براغي M2 × 3
• 4 × براغي M2 × 6
• 8 × حشوات بيضاء M2
• 2 × شحم موصل حراري
• 1 × كابل محوري O4 بطول 15 سم
• 1 × كابل مسطح 6 دبابيس بطول 10 سم

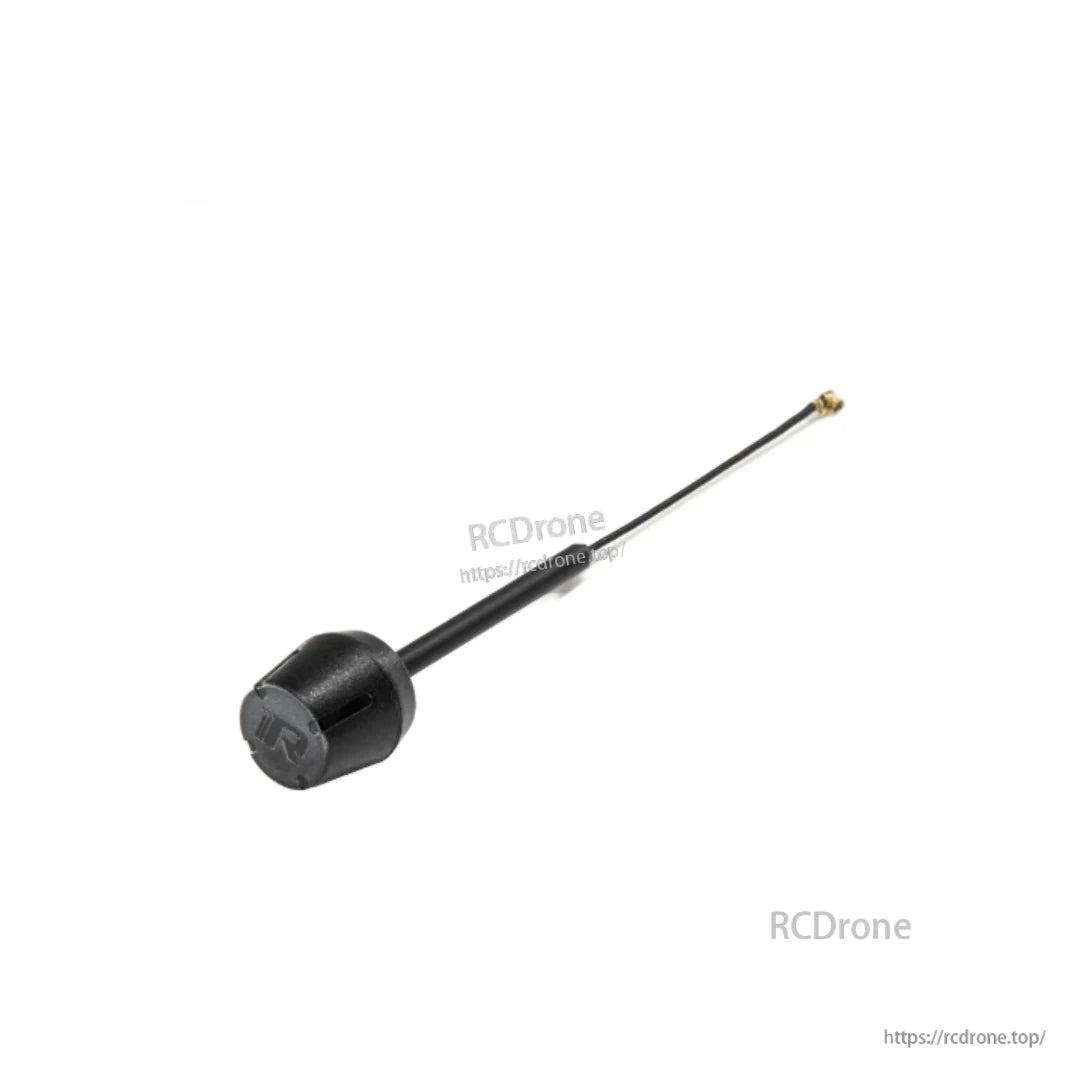

• 1 × هوائي دائري الاستقطاب O4

ملاحظات التثبيت

قم بتطبيق الشحم الحراري على نقاط الاتصال داخل غلاف وحدة الهواء واستخدم الحشوات الموردة عند ثقوب تثبيت وحدة الهواء O4 قبل تثبيت البراغي الأربعة M2 × 6. بالنسبة لهيكل الكاميرا، قم بتوجيه الكابل المحوري عبر الأخدود المخصص، وثبت كاميرا O4 Wide في الهيكل، وثبتها باستخدام البراغي الأربعة M2 × 3. للحصول على مساعدة بشأن المنتج، اتصل بـ rcdrone.top.

التفاصيل

تجمع غلاف وحدة الهواء المصنوع من الألمنيوم الخفيف بين أخاديد تبديد الحرارة وخيارات تركيب مرنة.

قم بتطبيق الشحم الحراري والحشوات الموردة قبل تأمين وحدة الهواء O4 بأربعة براغي M2 x 6.

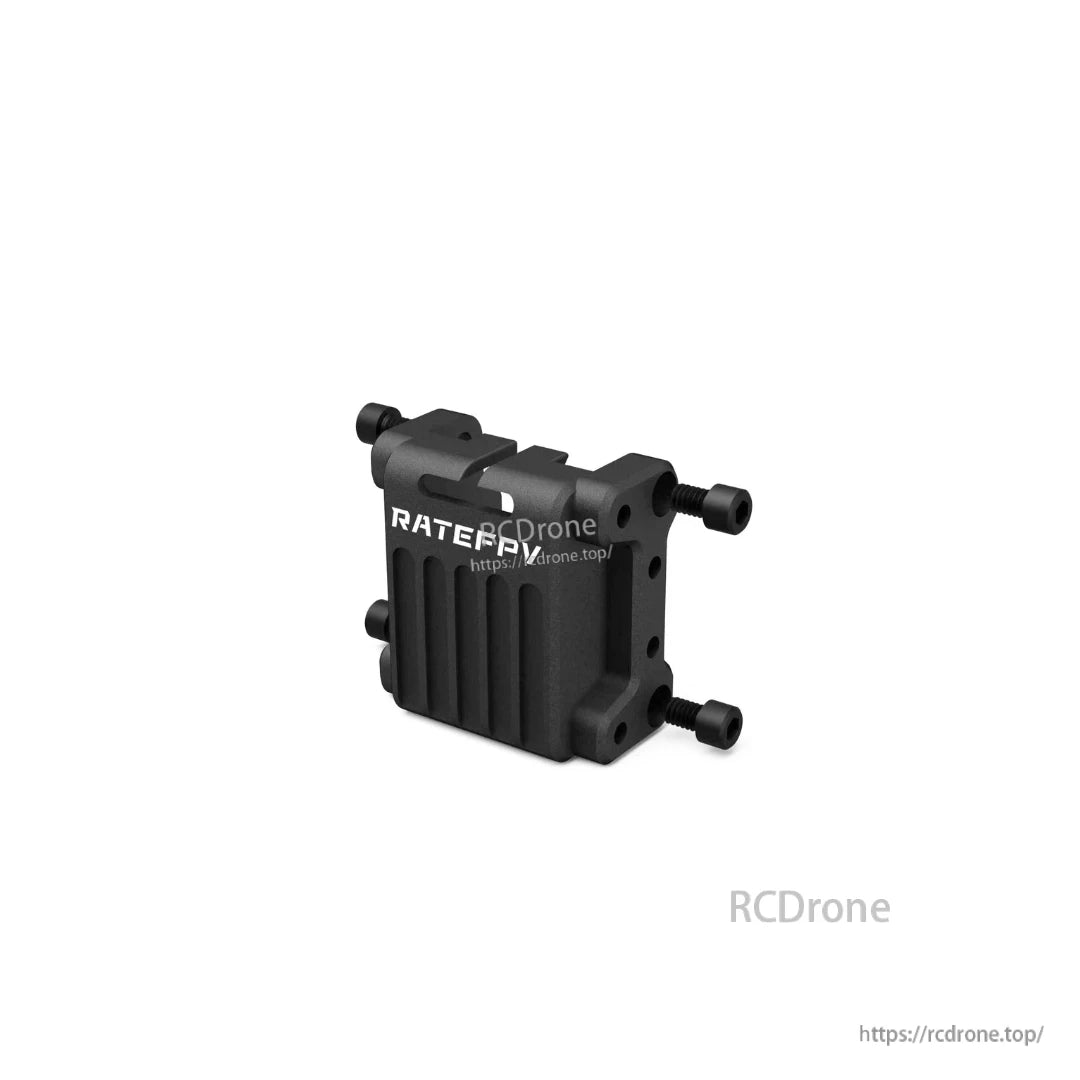

يسمح غلاف الكاميرا بمرور الكابل المحوري من خلال الأخدود المخصص له دون فصله.

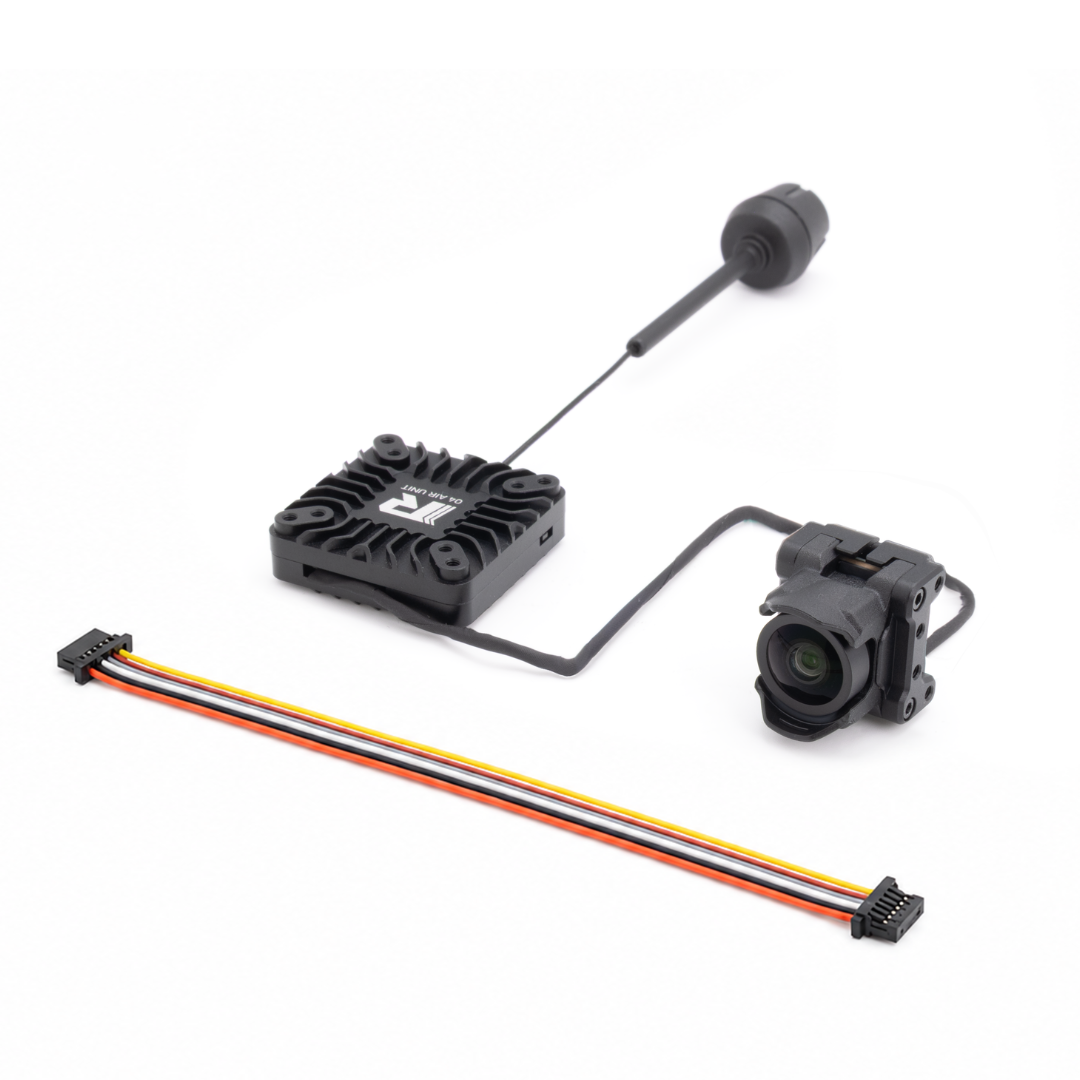

تتضمن المجموعة أجزاء حماية الكاميرا ووحدة الهواء المصنوعة بتقنية CNC، وأدوات التركيب، والشحم الحراري، والكابلات، وهوائي.
