RC الطائرة بدون طيار 500 ميجا هرتز 2 واط 8CH VTX و VRX - 460 ميجا هرتز ~ 600 ميجا هرتز طويلة المدى FPV نقل الفيديو

ملخص

ال طائرة بدون طيار RCDrone 500MHz 2W 8CH VTX & VRX يُعد النظام حلاً متطورًا لنقل الفيديو اللاسلكي مصممًا لتطبيقات FPV طويلة المدى وأنظمة الأمان الاحترافية وعمليات الطائرات بدون طيار. يعمل في نطاق 460 ميجا هرتز إلى 600 ميجا هرتز، ويوفر نقل فيديو وصوت مستقرًا بمدى يصل إلى 20 كم في ظروف خط البصر (LOS) و1 كم في البيئات الحضرية غير الخطية (NLOS). مع هيكل معدني قوي وتبريد فعال وتوافق متعدد الاستخدامات، فهو مثالي للاستخدام لفترة طويلة.

---

تحديد

مواصفات VTX

المعلمة	قيمة
رقم الموديل	كيه بي-500تي اكس 2 دبليو
الجهد االكهربى	تيار مستمر 10~18 فولت
حاضِر	600 مللي أمبير
تعديل	اف ام
نطاق التردد	500 ميجا هرتز: (460 ميجا هرتز، 490 ميجا هرتز، 500 ميجا هرتز، 520 ميجا هرتز، 540 ميجا هرتز، 560 ميجا هرتز، 580 ميجا هرتز، 600 ميجا هرتز)
القنوات	8
نقل الطاقة	2 واط
مخرج الفيديو	1 Vp-p (FM)
درجة حرارة	-10 درجة مئوية ~ +50 درجة مئوية
منفذ الهوائي	سما
وزن	83 جرام

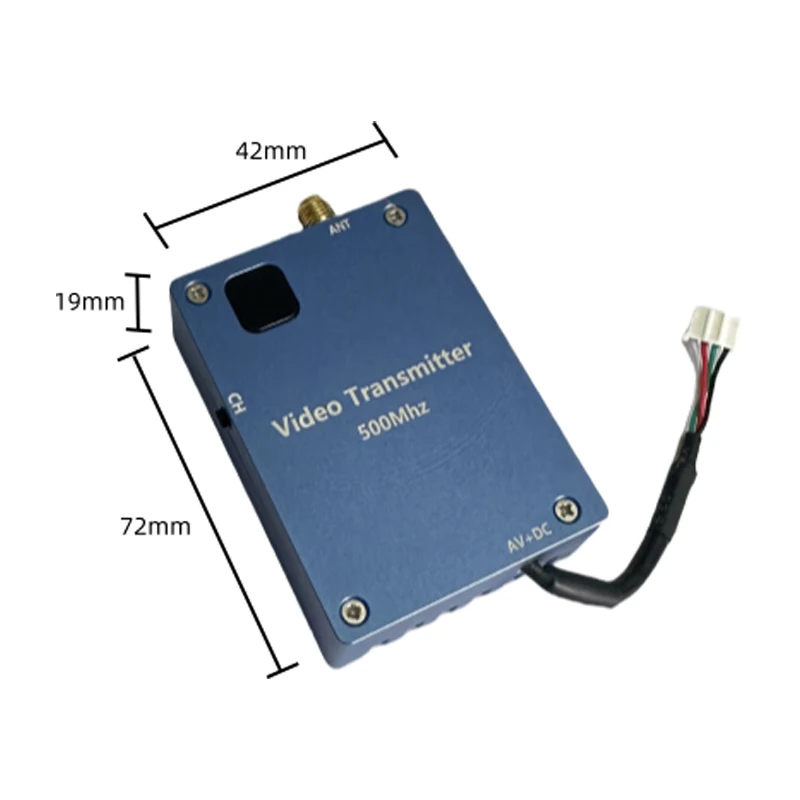

أبعاد	64 مم × 46 مم × 20 مم (باستثناء منفذ الهوائي)

---

مواصفات VRX

المعلمة	قيمة
رقم الموديل	كيه بي-آر إكس 500
الجهد االكهربى	تيار مستمر 10~18 فولت
حساسية الاستقبال	-85 ديسيبل
تعديل	اف ام
نطاق التردد	500 ميجا هرتز: (460 ميجا هرتز، 490 ميجا هرتز، 500 ميجا هرتز، 520 ميجا هرتز، 540 ميجا هرتز، 560 ميجا هرتز، 580 ميجا هرتز، 600 ميجا هرتز)
القنوات	8
مخرج الفيديو	1 Vp-p (FM)
مخرج الصوت	1 Vp-p (FM)
موجة الناقل الصوتي	5.5م / 6.0م
درجة حرارة	-10 درجة مئوية ~ +50 درجة مئوية
منفذ الهوائي	سما
وزن	83 جرام
أبعاد	83 مم × 68 مم × 15 مم (باستثناء منفذ الهوائي)

---

سمات

1. نطاق التردد غير القياسي:يدعم نطاقًا واسعًا من 460 ميجا هرتز إلى 600 ميجا هرتز عبر 8 قنوات لتحقيق المرونة.
2. مدى نقل طويل:حتى 20 كم خط البصر و1 كم خارج خط البصر في البيئات الحضرية، قابلة للتمديد باستخدام هوائيات عالية الكسب.
3. نظام تبريد قوي:مجهز بغلاف معدني ومروحة مدمجة لتبديد الحرارة بشكل ممتاز.
4. توافق واسع النطاق:تضمن واجهة AV التكامل السهل مع الكاميرات، وأقراص VCD، وأقراص DVD، والأجهزة الأخرى.
5. تصميم مزدوج الاستخدام:مناسب لطائرات FPV بدون طيار، والطائرات بدون طيار، والطائرات RC، وأنظمة الأمن CCTV الاحترافية.

---

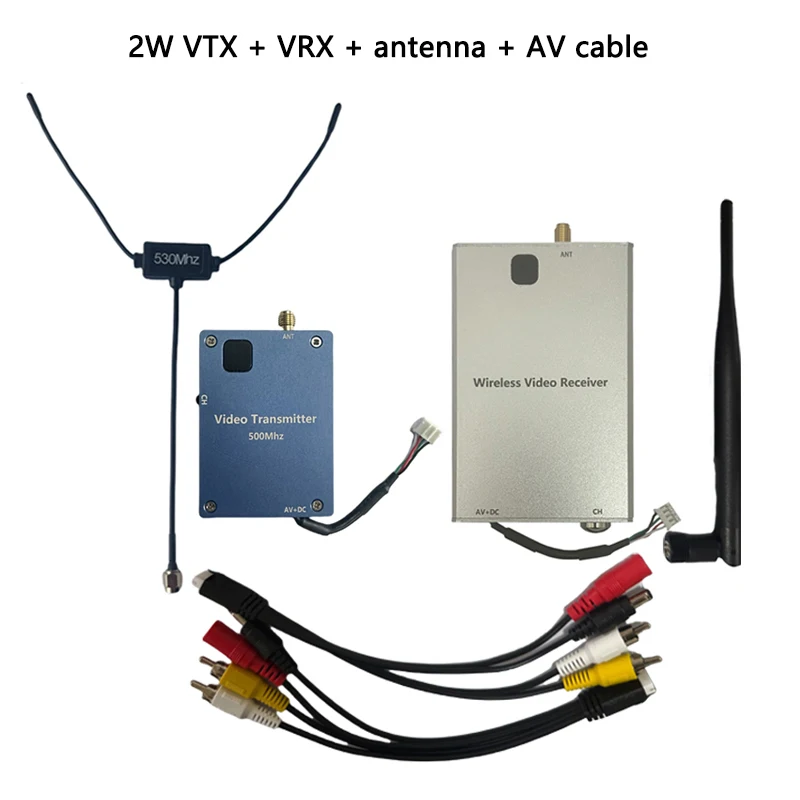

تتضمن الحزمة

• 1 × RCDrone 500MHz 2W 8CH VTX (KP-500TX2W)
• 1 × RCDrone 500MHz 8CH VRX (KP-RX500)
• 2 × هوائيات SMA
• 1 × كابل توصيل الطاقة والإشارة
• 1 × دليل المستخدم

---

التطبيقات

1. طائرات بدون طيار FPV:مثالي للطائرات بدون طيار طويلة المدى، والطائرات التي يتم التحكم فيها عن بعد، والطائرات المروحية.
2. أنظمة المراقبة بالفيديو:نقل فيديو وصوت موثوق به لمشاريع المراقبة الاحترافية.
3. التصوير الجوي الحضري:يعمل بسلاسة في البيئات الحضرية مع نقل خالٍ من التداخل.
4. التطبيقات الصناعية:مناسب للتحكم عن بعد والمراقبة في البيئات الصناعية والتجارية.

---

ملاحظات هامة

• قم دائمًا بتوصيل الهوائي قبل تشغيل الجهاز لتجنب إتلافه.
• يوصى باستخدام هوائيات ذات مكسب عالي لتعزيز النطاق واستقرار الإشارة.

ال طائرة بدون طيار RCDrone 500MHz 2W 8CH VTX & VRX يعد هذا المنتج الحل الأمثل للمحترفين وعشاق FPV الذين يحتاجون إلى نقل فيديو وصوت موثوق به وطويل المدى. كما أن تصميمه القوي وتقنيته المتقدمة تجعله خيارًا متميزًا لمجموعة متنوعة من التطبيقات.

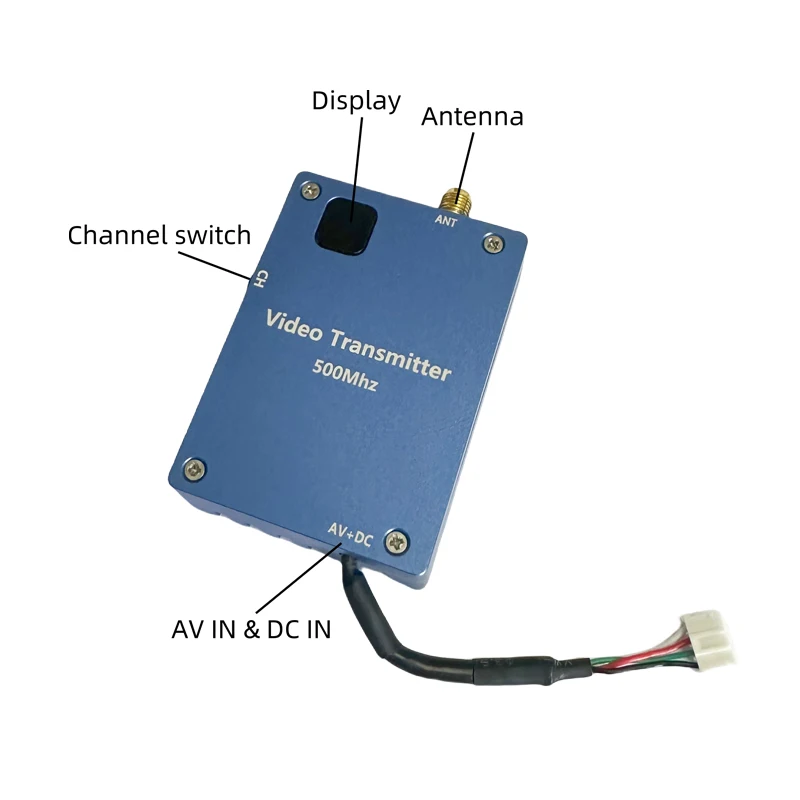

التثبيت:

أ. يحتوي الخط على 5 مقابس لتوصيل جهاز الإرسال والكاميرا ومصدر الطاقة
إحدى نقاط الخط المتصلة بالمرسل، والأخرى بها 4 مقابس (أحمر، أصفر، أبيض، أسود)
القابس الأحمر يتصل بتيار مستمر 12 فولت/1000 مللي أمبير، ويمكنه أيضًا توصيل البطارية
يتم توصيل القابس الأبيض والأصفر بالصوت والفيديو الخاص بالكاميرا بشكل منفصل
والكابل الأسود يربط مقبس إدخال الطاقة الخاص بالكاميرا

ب. اضغط على زر التحكم، ويمكن تغيير قناة جهاز الاستقبال
في هذه الأثناء، ادفعه واستمر لعدة ثوانٍ، ويمكن إغلاق التشغيل الرقمي وتحويله إلى نموذج توفير الطاقة
ثم ادفعه مرة أخرى، يمكن إعادة تشغيله
يمكن للوظيفة قفل القناة، وذلك لتجنب حدوث خطأ في التشغيل

ج. قم بضبط نفس القناة مع المرسل والمستقبل
