نظرة عامة

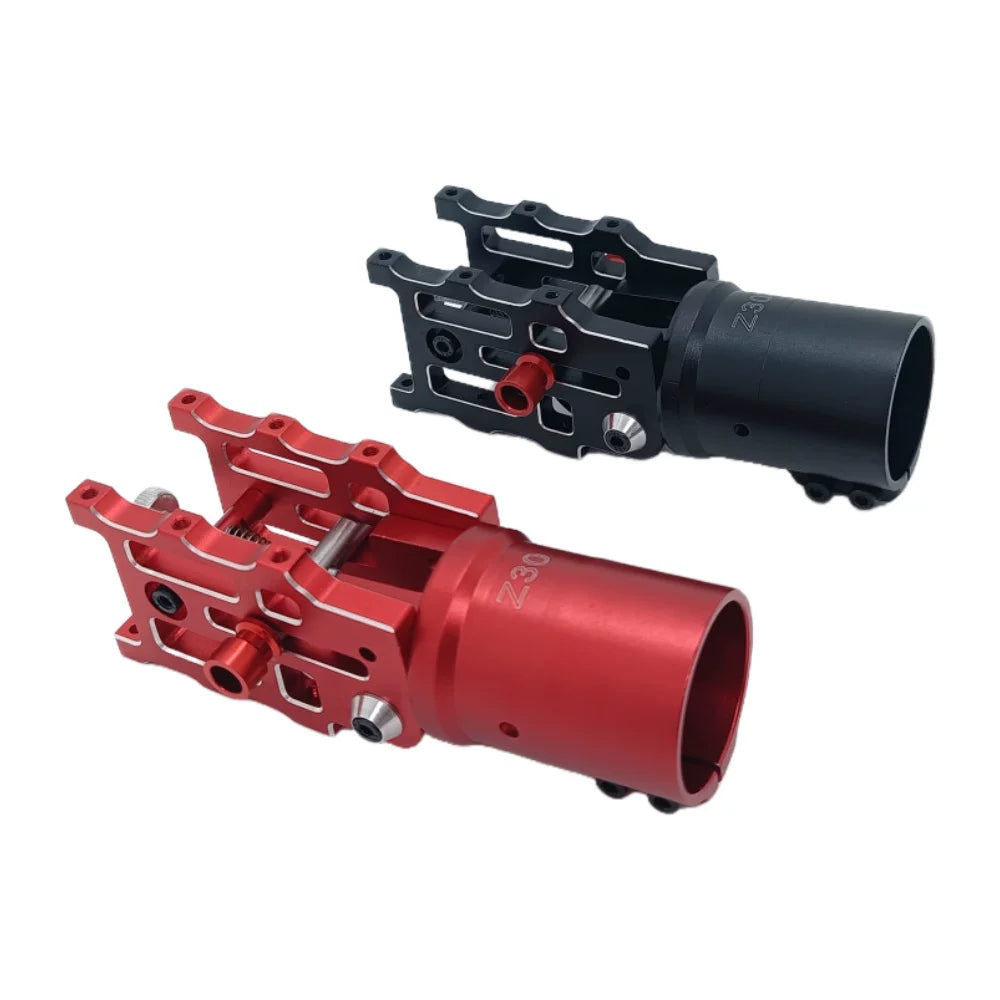

تم تصميم وصلة الذراع القابلة للطي الأوتوماتيكية من الألمنيوم CNC للاستخدام في الطائرات بدون طيار الزراعية، وطائرات حماية النباتات، ومنصات الطائرات متعددة المراوح الصناعية.

يوفر هذا الموصل المتقدم للذراع القابلة للطي حلاً مدمجًا وموثوقًا لنقل وتخزين الطائرات بدون طيار. يسمح الهيكل القابل للطي الأوتوماتيكي بطي أذرع الطائرة بسرعة مع الحفاظ على استقرار ميكانيكي قوي أثناء الطيران.

مصنوع من سبيكة الألمنيوم عالية الجودة مع معالجة CNC، يوفر هذا المفصل القابل للطي تحديدًا دقيقًا للأنابيب، وقوة قفل قوية، ومتانة ممتازة لتطبيقات الطائرات بدون طيار الاحترافية.

متوفر بأحجام متعددة بما في ذلك Z16، Z22، Z25، Z28، Z30، وZ35, يدعم تصاميم أذرع أنابيب الألياف الكربونية المختلفة.

---

الميزات الرئيسية

هيكل سبيكة الألمنيوم المعالج باستخدام CNC

مصنوع من سبيكة الألمنيوم الممتازة مع معالجة دقيقة باستخدام CNC.

المزايا:

• قوة عالية
• تصميم خفيف الوزن
• أبعاد دقيقة
• مقاومة ممتازة للتآكل
• متانة بمستوى الطائرات بدون طيار الاحترافية

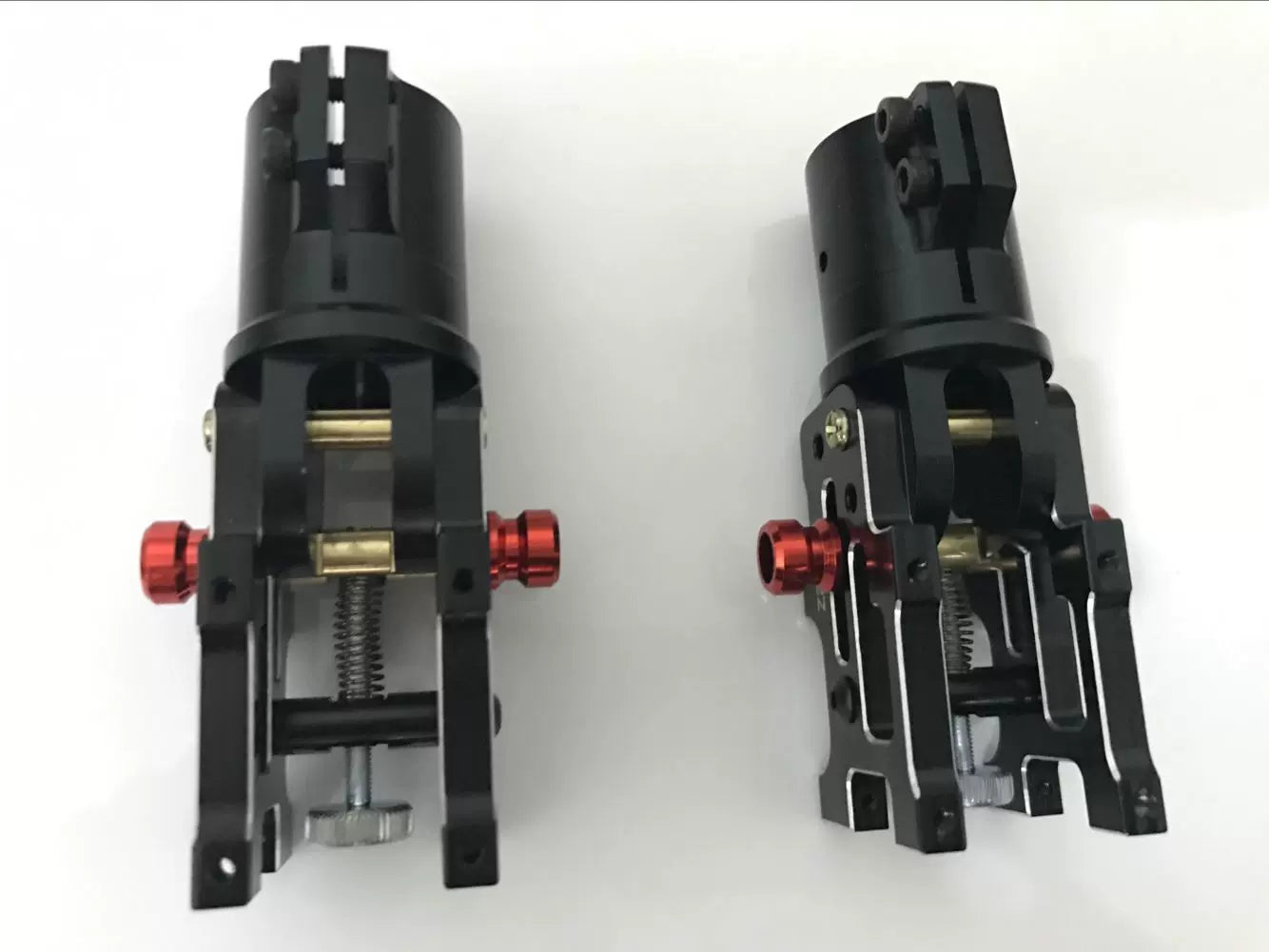

آلية ذراع قابلة للطي تلقائيًا

تسمح الهيكل القابل للطي المدمج بذراع الطائرات بدون طيار بـ:

• الطي بسرعة
• تقليل حجم النقل
• تحسين قابلية الحمل
• توفير مساحة التخزين

مثالي للطائرات الزراعية التي تتطلب النقل المتكرر في الميدان.

تصميم زاوية الطي القابلة للتعديل

تشمل النسخ المتاحة:

• نسخة الطي للأعلى بزاوية 5°
• نسخة مستقيمة بزاوية 0°

توفر النسخة بزاوية 5° وضعية ذراع محسّنة لتصاميم إطارات الطائرات بدون طيار المحددة.

أنبوب قفل من ألياف الكربون قوي

مصمم لأنابيب أذرع ألياف الكربون المختلفة مع:

• هيكل مشبك آمن
• قوة قفل قوية
• تقليل حركة الذراع
• تحسين استقرار الطيران

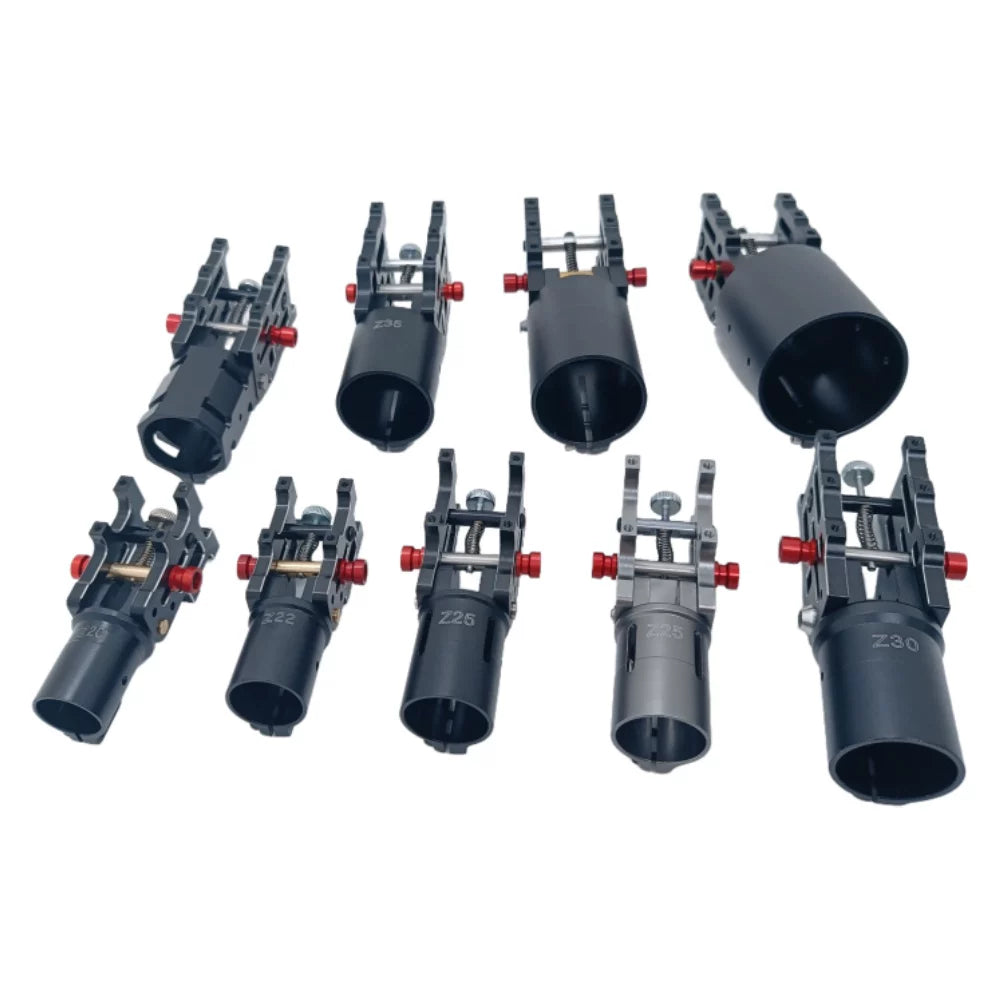

خيارات متعددة لقطر الأنبوب

النماذج المتاحة:

• Z16
• Z22
• Z25
• Z28
• Z30
• Z35

متوافق مع أحجام أنابيب ألياف الكربون المختلفة للطائرات بدون طيار.

---

المواصفات

---

خيارات الحجم

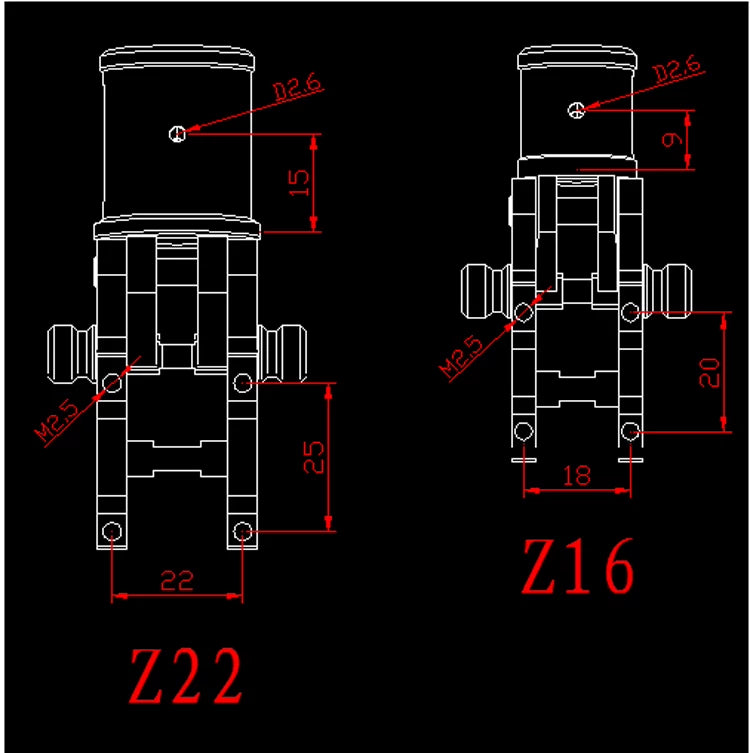

وصلة ذراع قابلة للطي Z16

الأبعاد

• قطر الأنبوب: 16 مم
• عرض القاعدة: 18 مم
• عرض التركيب: 22 مم
• ارتفاع الجانب: 20 مم
• قطر ثقب الأنبوب: Ø26 مم
• الخيط:
  • M2.5

الوزن

• تقريباً 40 جرام

---

ز22 مفصل ذراع قابل للطي

الأبعاد

• قطر الأنبوب: 22 مم
• عرض القاعدة: 22 مم
• ارتفاع الجانب: 25 مم
• قطر ثقب الأنبوب: Ø26 مم
• ثقب التركيب:
  • M2.5

أبعاد إضافية

• ارتفاع موضع الأنبوب: 15مم

---

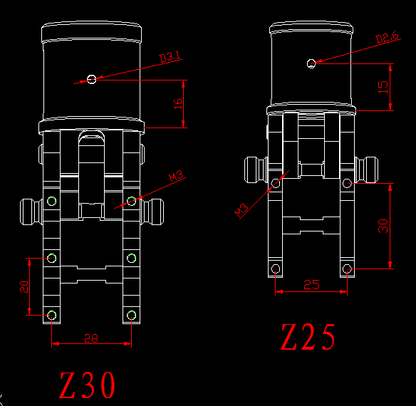

وصلة ذراع قابلة للطي Z25

الأبعاد

• قطر الأنبوب: 25مم
• عرض القاعدة: 25مم
• ارتفاع الجانب: 30مم
• قطر ثقب الأنبوب: Ø26مم
• ثقب التركيب:
  • M3

أبعاد إضافية

• ارتفاع موضع الأنبوب: 16مم

---

وصلة ذراع قابلة للطي Z30

الأبعاد

• قطر الأنبوب: 30مم
• عرض القاعدة: 28مم
• ارتفاع الجانب: 30مم
• قطر ثقب الأنبوب: Ø31مم
• ثقب التركيب:
  • M3

أبعاد إضافية

• ارتفاع موضع الأنبوب: 16مم

---

وصلة ذراع قابلة للطي Z35

الأبعاد

• قطر الأنبوب: 35 مم

الوزن

• تقريباً.42g

---

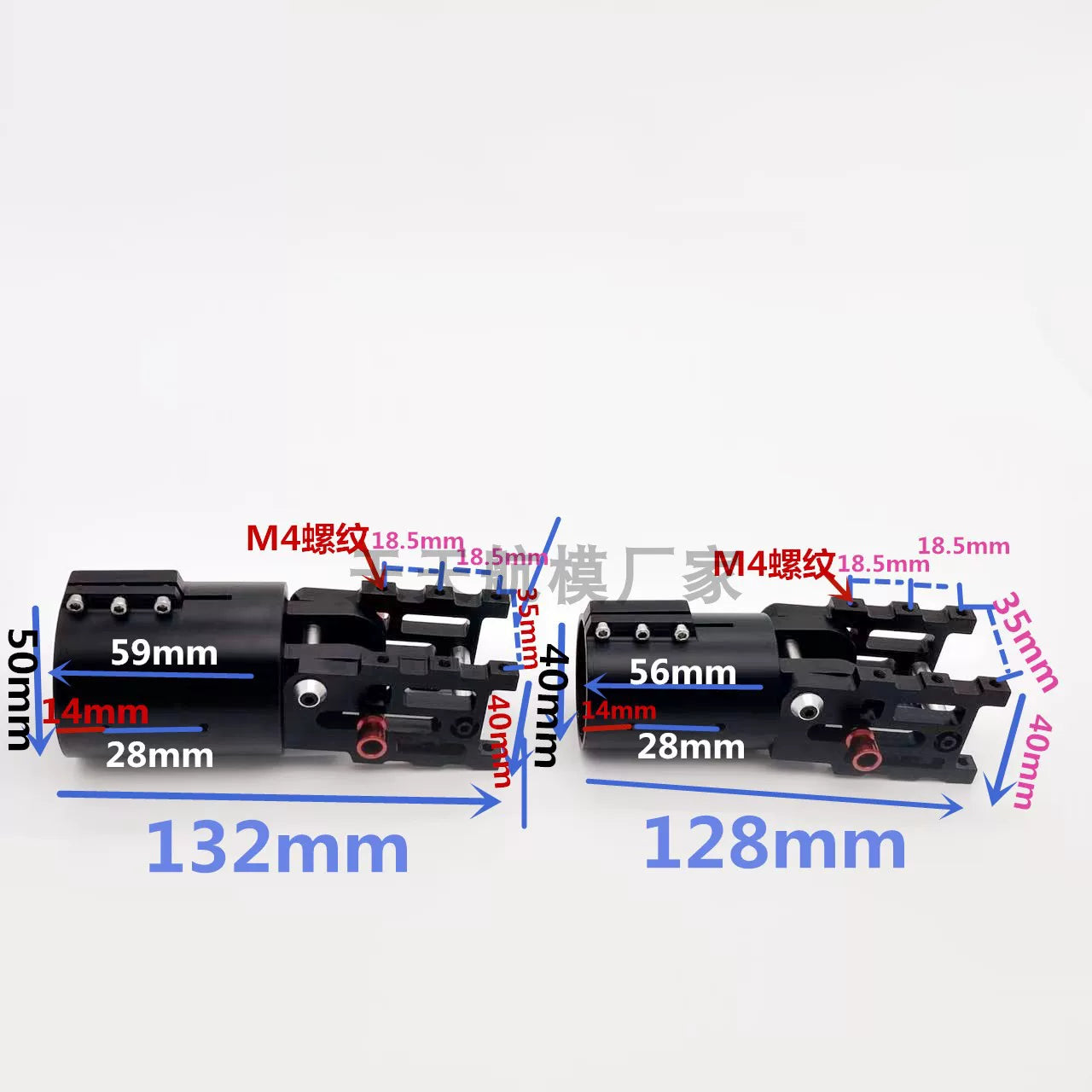

أبعاد النموذج الإضافية

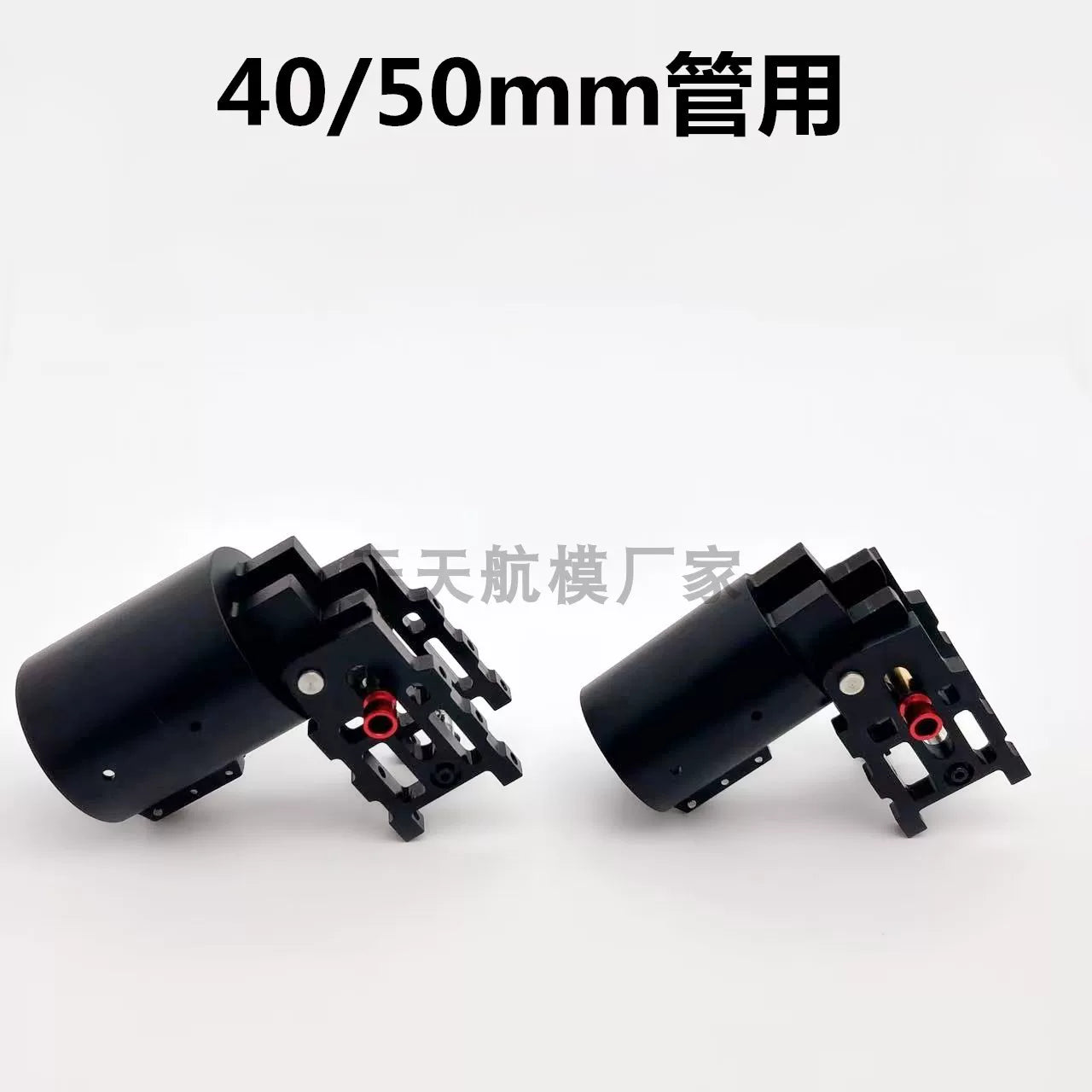

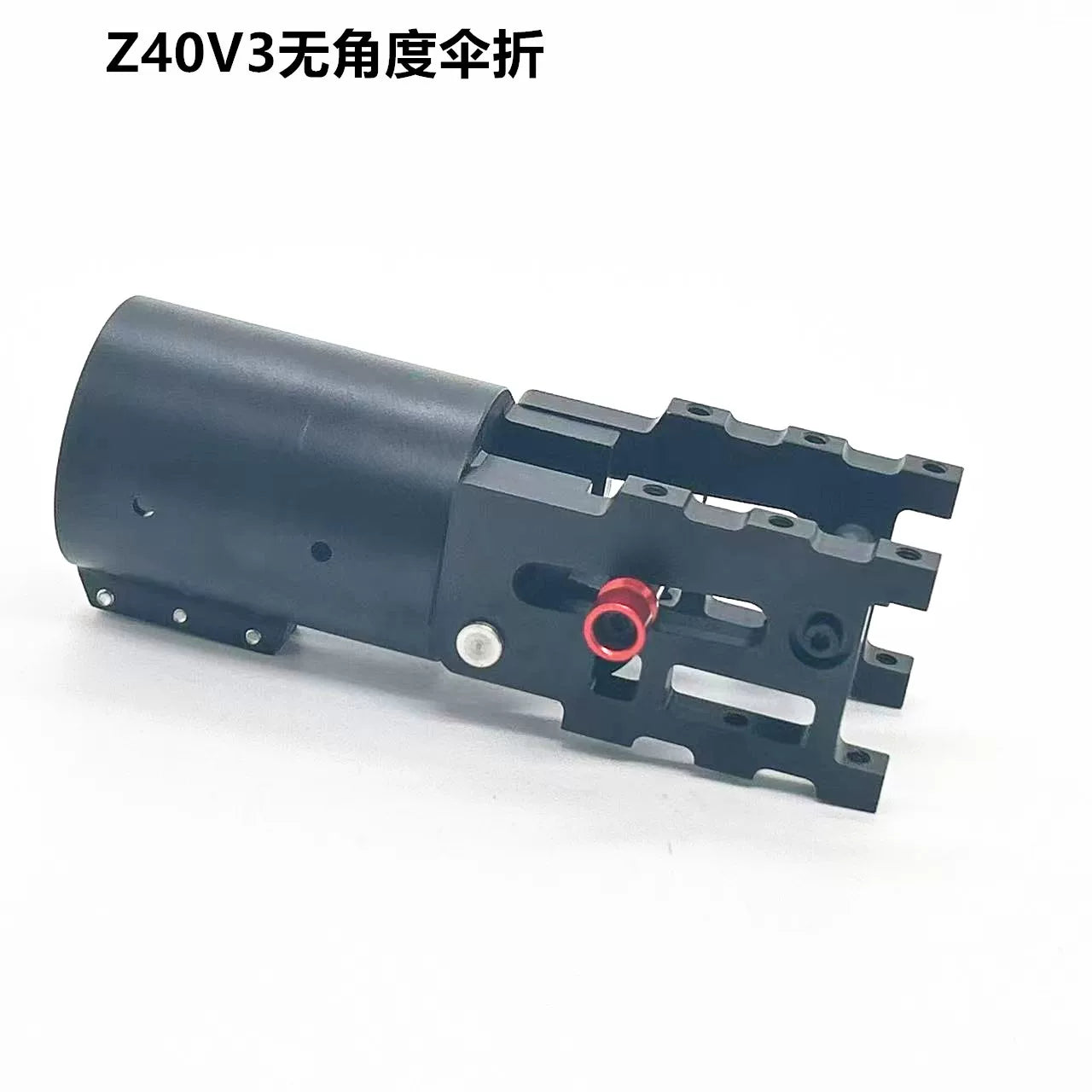

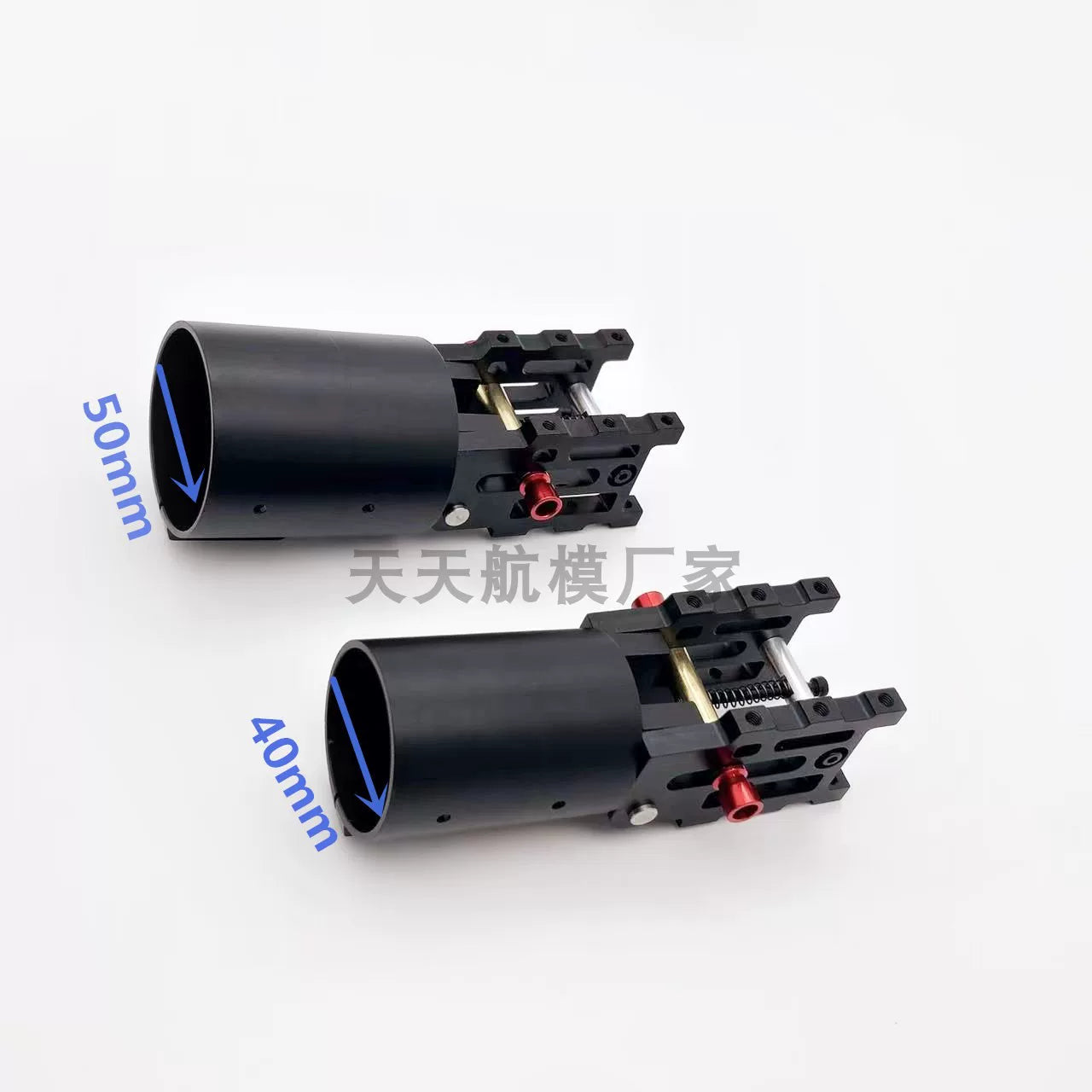

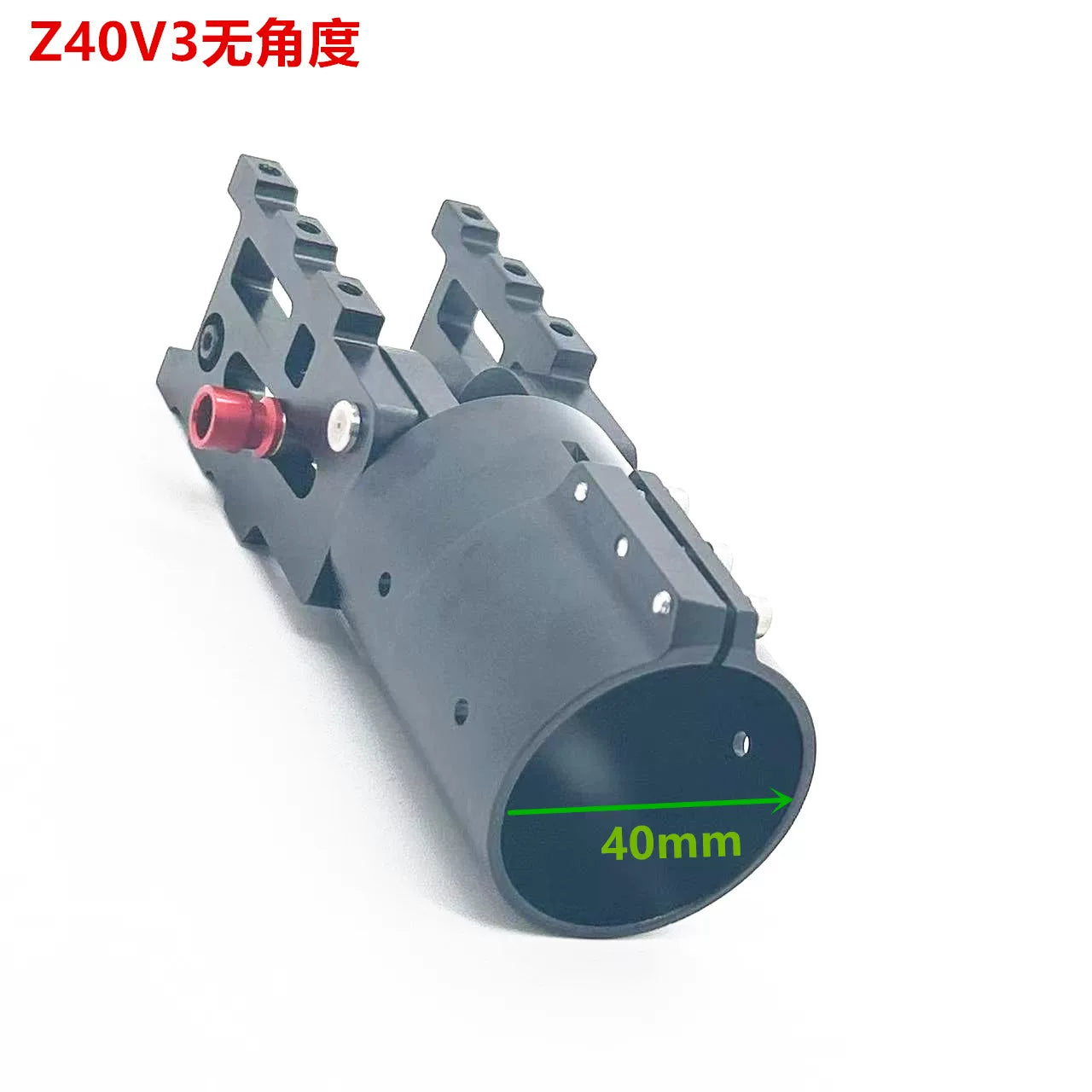

نموذج Z40 V3

الأبعاد:

• الطول الكلي: 132mm
• طول قسم الأنبوب: 59mm
• قطر الأنبوب: 28mm
• عمق قسم الأنبوب: 50mm
• ارتفاع قسم الطي: 40mm
• خيط التركيب:
  • M4

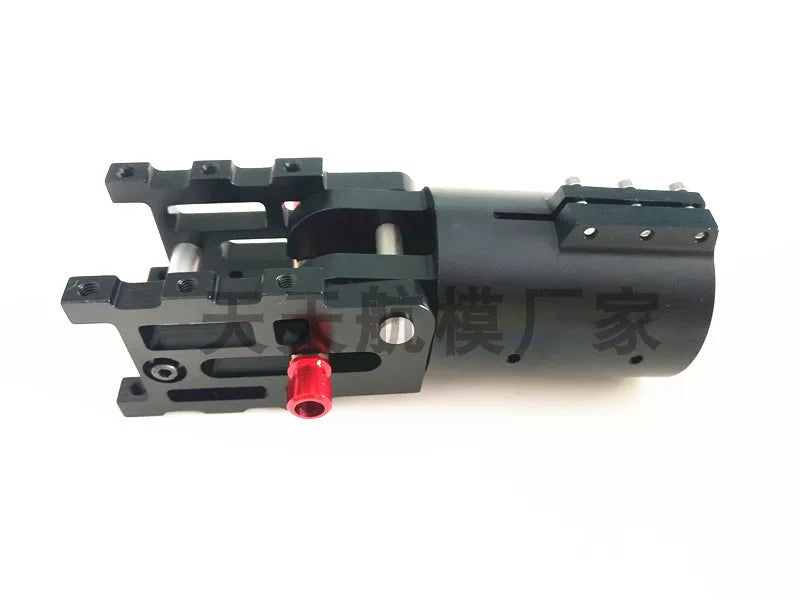

نموذج Z40 V3 المدمج

الأبعاد:

• الطول الكلي: 128mm
• طول قسم الأنبوب: 56mm
• قطر الأنبوب: 28mm
• ارتفاع قسم الطي: 40mm
• العرض: 35mm
• خيط التركيب:
  • M4

---

التطبيقات

مناسب لـ:

• طائرات الرش الزراعية
• طائرات حماية النباتات UAVs
• طائرات متعددة المراوح لرفع الأحمال الثقيلة
• منصات الطائرات بدون طيار الصناعية
• إطارات الطائرات بدون طيار الكبيرة المصنوعة من ألياف الكربون
• أنظمة أذرع الطائرات القابلة للطي
• تصنيع الطائرات بدون طيار الاحترافية

---

تشمل الحزمة

• 1 × وصلة ذراع قابلة للطي للطائرة بدون طيار RCDrone

---

ملاحظات

• يرجى اختيار الطراز الصحيح وفقًا لقطر أنبوب ألياف الكربون الخاص بك.
• تأكيد مواصفات أنبوب الذراع قبل الشراء.
• النماذج المختلفة لها أبعاد تركيب مختلفة.
• مصمم لتجميع إطار الطائرات بدون طيار الاحترافية.
