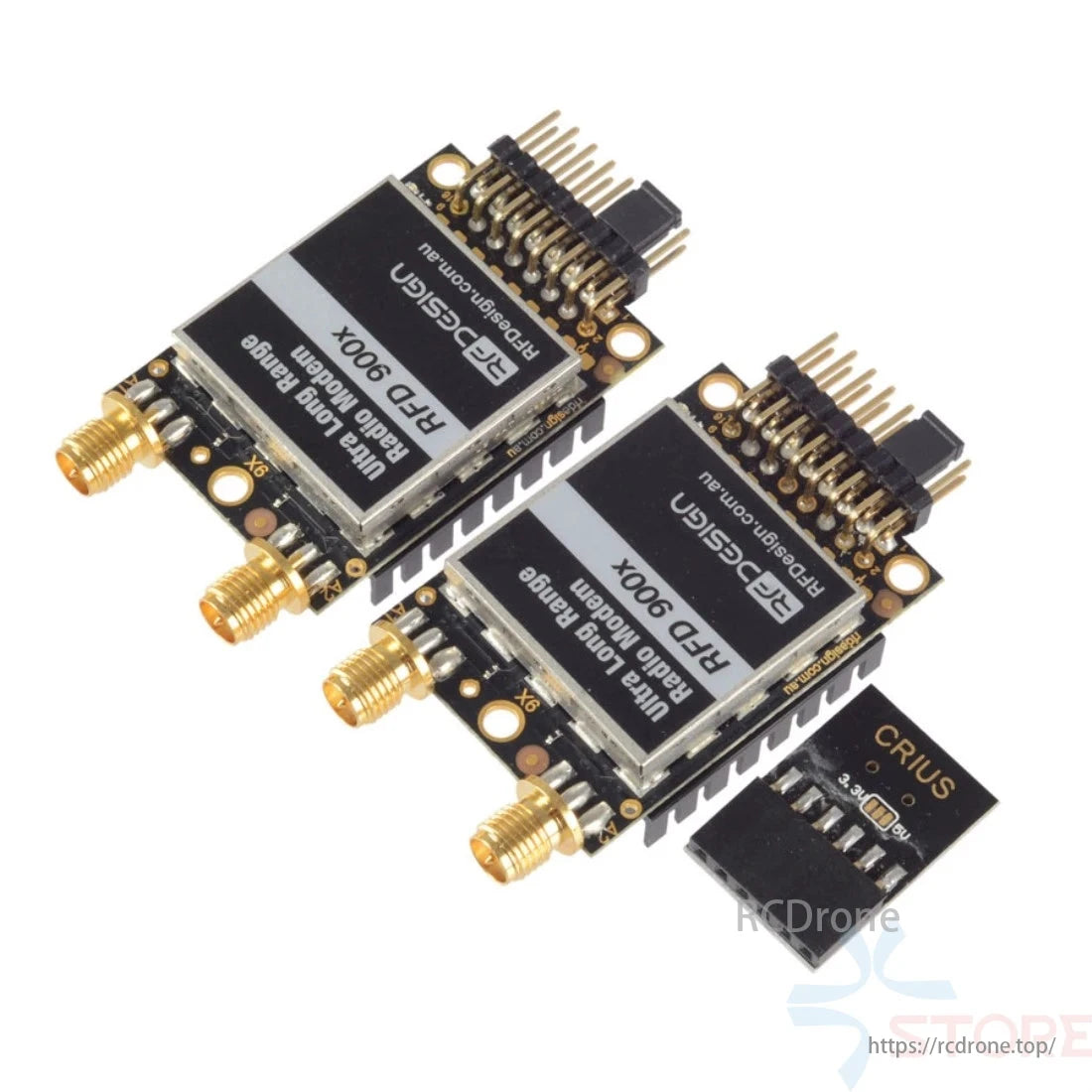

أكثر من 40 كم RFD 900X Remote900X 915MHz مودم راديو للقياس عن بعد طويل المدى مع FTDI متنوع وهوائي لوحدة التحكم في الطيران APM PIX

وصف المنتج

يتميز مودم القياس عن بعد فائق المدى 915 ميجا هرتز بما يلي:

• طاقة الإخراج 1 وات
• هوائيات متنوعة،
• التوافق الكامل مع أجهزة المودم الراديوية العادية المستندة إلى "Hope RF" كما تستخدمها جميع أجهزة 3DRobotics وأجهزة Pixhawks وAPM المتوافقة وما إلى ذلك.
• مدى طويل جدًا، 40 كيلومترًا أو أكثر مع هوائيات اتجاهية ونظام تم تكوينه بشكل صحيح!

هل تبحث عن طريقة سهلة لزيادة نطاق راديو القياس عن بعد لطائراتك بتقنية 3DR V1/V2؟ استخدم هذا بمثابة راديو المحطة الأرضية مع اثنين من الهوائيات الكبيرة وستزيد النطاق الفعال عدة مرات.

قم بترقية الراديو الموجود على طائرتك إلى RFD900+ أو RFD900u وقم بزيادة النطاق عدة مرات.

تتضمن هذه الحزمة:

- 2) مودم RFD900X

- 4) هوائي 3dBi للمحطات الجوية والأرضية

- 1) كابل FTDI للترقية والبرمجة

- 1) كابل Pixhawk إلى RFD900+

- 1) كابل APM إلى RFD900+

"المخزون" تعد أنظمة Hope RF صالحة لمسافة كيلومتر واحد فقط، لذا فهذه هي الترقية التي تحتاجها!

متوافق تمامًا مع 3DR Mission Planner أيضًا (مثل أجهزة راديو Hope RF)!

تحديثات RFD900+:

• نفس عامل الشكل والمسامير الرئيسية مقارنةً بـ RFD900 الأصلي.
• LNA جديد بكسب أعلى وIP3 عالي لبيئات التداخل العالي. حساسية أعلى بمقدار 1-2 ديسيبل تقريبًا مقارنة بـ RFD900 الأصلي.
• وحدة المعالجة المركزية المحدثة مع ضعف ذاكرة الوصول العشوائي والفلاش مقارنة بـ RFD900.
• دعم التشفير المسرع لأجهزة AES *لا يزال البرنامج قيد التطوير لهذا *
• محمي بالكامل من ESD + مفلتر - كل منفذ IO محمي ومصفى.اجتاز اختبار الانبعاثات المشعة CISPR 22 الأولي في معمل اختبار معتمد.
• ثنائي الفينيل متعدد الكلور أكثر سمكًا لمزيد من القوة الميكانيكية.
• تنظيم الجهد الكهربي على اللوحة لجميع الدوائر المتوافقة مع موافقة لجنة الاتصالات الفيدرالية (FCC).

المميزات:

• مدى طويل >40 كم اعتمادًا على الهوائيات وإعداد GCS *80 كم تم عرضه بواسطة مختبرات Edge Research على منطاد!، 57 كم في الهند، على ثنائيات القطب.
• 2 × موصلات RP-SMA RF، مع تبديل التنوع.
• 1 واط (+30dBm) طاقة الإرسال.
• إرسال مرشح التمرير المنخفض.
• > مضخم صوت منخفض الضوضاء بقدرة 20 ديسيبل، IP3 عالي (تم التحديث على RFD900+)
• مرشح RX SAW.
• جميع عمليات الإدخال/الإخراج ESD محمية ومفلترة (جديد في RFD900+)
• البرامج الثابتة مفتوحة المصدر SiK (V1.x) / الأدوات، قابلة للترقية الميدانية، وسهلة التكوين.
• إمكانية البرامج متعددة النقاط مع MP SiK (V2.س)
• صغير الحجم وخفيف الوزن.
• متوافق مع وحدات الراديو 3DR / Hope-RF.
• استخدام مجاني للترخيص في أستراليا، كندا، الولايات المتحدة الأمريكية، نيوزيلندا

الواجهات:

• RF: 2 × موصلات RP-SMA
• المسلسل: مستوى المنطق TTL (+3.3 فولت اسمي، +5 فولت متسامح)
• الطاقة: +5 فولت، ~800 مللي أمبير كحد أقصى (عند أقصى طاقة إرسال)
• GPIO: 6 وحدات إدخال/إخراج للأغراض العامة (رقمية، ADC، PWM قادرة).

المواصفات:

• نطاق التردد:  902 - 928 ميجا هرتز (الولايات المتحدة الأمريكية) / 915 - 928 ميجا هرتز (أستراليا)
• طاقة الخرج: 1 وات (+30 ديسيبل ميلي واط)، يمكن التحكم بها بخطوات 1 ديسيبل ( +/- 1 ديسيبل عند = 20 ديسيبل ميلي واط نموذجي)
• معدلات نقل البيانات الجوية: 4، 8، 16، 19، 24، 32، 48، 64، 96، 128، 192 و250 كيلوبت/ثانية (يمكن تحديدها بواسطة المستخدم، 64 كيلوبت افتراضي)
• معدلات نقل بيانات UART: 2400، 4800، 9600، 19200، 38400، 57600، 115200 باود  (يمكن اختياره بواسطة المستخدم، 57600 افتراضي)
• طاقة الخرج: 1 وات (+30dBm)
• حساسية الاستقبال: >121 ديسيبل ميلي واط بمعدلات بيانات منخفضة، ومعدلات بيانات عالية (TBA)
• الحجم: 30 ملم (عرض) × 57 ملم (طويل) × 12.8 مم (سميك) - بما في ذلك درع التردد اللاسلكي والمبدد الحراري وأطراف الموصل
• الوزن: 14.5 جرام
• التركيب: 3 × M2.5 براغي، 3 × نقاط لحام بدبوس الرأس
• مصدر الطاقة: +5 فولت اسمي، (+3.5 فولت دقيقة، +5.5 فولت كحد أقصى)، ~ 800 مللي أمبير عند الحد الأقصى للطاقة
• درجة الحرارة. المدى: -40 إلى +85 درجة مئوية، تم اختباره للعمل من -73 إلى +123 درجة مئوية.

دعم البرامج/GCS:

الحل البرمجي عبارة عن تطوير مفتوح المصدر يسمى "SiK" في الأصل بواسطة مايك سميث وتم تحسينه بواسطة Andrew Tridgell وRFDesign. يتوفر محمل التمهيد والواجهة لمزيد من التطوير والترقية الميدانية للبرنامج الثابت للمودم عبر المنفذ التسلسلي.

معظم المعلمات قابلة للتكوين عبر أوامر AT، على سبيل المثال. معدل الباود (الهواء/uart)، نطاق التردد، مستويات الطاقة، إلخ.، يرجى مراجعة موقع 3DR wiki لمعرفة الأوامر أدناه في الوقت الحالي.

الإصدار2.تم تحديث البرنامج الثابت x لدعم الشبكات متعددة النقاط على RFD900.

الإصدار1.x (غير متعدد النقاط) مناسب للروابط من نقطة إلى نقطة - كود المصدر موجود في:   https://github.com/RFDesign/SiK

يمكن العثور على دليل المستخدم/ورقة البيانات هنا: ورقة بيانات RFD900

يوجد هنا دليل برامج البرامج الثابتة SiK: دليل برامج RFD900

أداة تكوين RFD900: http://rfdesign.com.au/downloads/

مستودع البرامج الثابتة الثنائية RFD900: http://rfdesign.com.au/firmware/

أداة التكوين المتوافقة مع 3DR/RFD900 : http://vps.oborne.me/3drradioconfig.zip

Wiki لأجهزة الراديو 3DR (RFD900 له نفس الأوامر): http://code.google.com/p/ardupilot-mega/wiki/3DRadio

يتم دعم الدعم المتكامل لتكوين أجهزة الراديو RFD900 بواسطة APM Planner، مع حلول GCS الأخرى قيد التطوير.

الإعدادات الافتراضية هي معدل بيانات الهواء 57600 باود، N، 8، 1، و64 كيلو بايت.

تتضمن ميزات البرنامج ما يلي:

• الطيف المنتشر بقفزات التردد (FHSS)
• رابط تسلسلي شفاف
• نقطة إلى نقطة، أو شبكة متعددة النقاط
• التكوين بواسطة أوامر AT البسيطة للراديو المحلي، وأوامر RT للراديو البعيد
• معدلات البيانات التسلسلية القابلة للتكوين من قبل المستخدم ومعدلات بيانات الهواء
• إجراءات تصحيح الأخطاء، وتأطير بروتوكول Mavlink (يمكن تحديده بواسطة المستخدم)
• تقارير حالة راديو Mavlink (RSSI المحلي، RSSI عن بعد، الضوضاء المحلية، الضوضاء عن بعد)
• التبديل التلقائي لتنوع الهوائي على أساس الحزمة في الوقت الفعلي
• التحكم التلقائي في دورة العمل استنادًا إلى درجة حرارة الراديو لتجنب ارتفاع درجة الحرارة

الامتثال:

تم تصميم RFD900 ليكون متوافقًا مع المعايير التالية:

• لجنة الاتصالات الفيدرالية الجزء 15.247 (قفز التردد والمشعات المتعمدة المعدلة رقميا)
• AS/NZS 4268:2012 (معدات وأنظمة الراديو - الأجهزة قصيرة المدى)

تم تصميم المودم لمتكاملي الأنظمة الذين سيقومون بدمج المودم في مشاريعهم ونماذج المنتجات الأولية الخاصة بهم.يتحمل المستخدم مسؤولية الالتزام باللوائح المحلية الخاصة بأجهزة إرسال الراديو.

Paالكاج متضمن:

-2* مودم راديو RFD900X
- 4* هوائي
- 1* وحدة FTDI وكابل
- 1* كابل توصيل APM
- 1* كابل توصيل PIX
