RS370 محرك تيار مستمر مصغر مزود بفرشاة
محرك جيالي RS370 هو محرك تيار مستمر مغناطيسي دائم مدمج مع هيكل معدني بقطر 24.4 مم وعمود إخراج دائري بقطر 2 مم. تصميمه المباشر يناسب الآليات النموذجية المتوافقة، والمحركات الصغيرة ومشاريع DIY. اختر الجهد وسرعة عدم التحميل المطلوبة لتطبيقك، ثم اختر حزمة من 1 أو 2 أو 4 أو 10 محركات متطابقة.
التكوينات المتاحة هي 12 فولت أو 24 فولت، كل منها مع خيارات 3000، 4500، 5000، 6000 أو 8000 دورة في الدقيقة. عنوان القائمة يذكر 6 فولت، لكن خيارات المصدر الفعلية تقدم فقط 12 فولت و24 فولت. اختر الجهد الموضح في الخيار؛ لا تستنتج تصنيف 6 فولت.
الميزات
- محرك مدمج مزود بفرشاة ومغناطيس دائم مع لفائف نحاسية وهيكل معدني مهوى.
- دوران عكسي عن طريق عكس اتصالات طرفي المحرك.
- تعديل السرعة باستخدام وحدة تحكم PWM خارجية متوافقة مع محركات التيار المستمر المزودة بفرشاة؛ وحدة التحكم ومصدر الطاقة غير مدرجين.

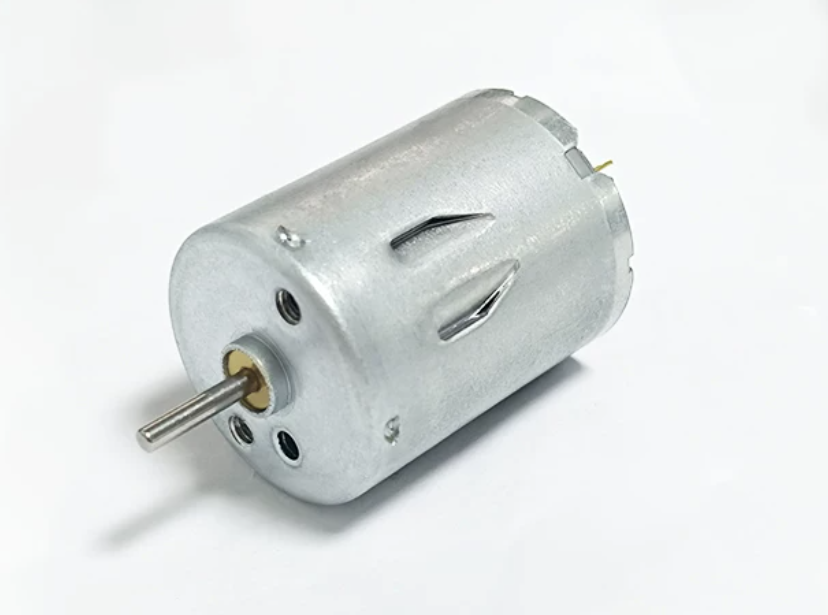

- عمود دائري بقطر 2 مم لموصل أو بكرة أو تروس متوافقة.
- تحتوي حزم الكمية على نفس تكوين الجهد والسرعة المحدد.
الأبعاد والمواصفات
| المعلمة | مواصفات المورد |
|---|---|
| العلامة التجارية / الطراز | محرك جيا لي / RS370 (سلسلة 370) |
| نوع المحرك | محرك تيار مستمر ذو مغناطيس دائم مع فرش؛ قيادة مباشرة |
| الجهد القابل للاختيار | 12 فولت تيار مستمر أو 24 فولت تيار مستمر |
| سرعات بدون تحميل قابلة للاختيار | 3000، 4500، 5000، 6000 أو 8000 دورة في الدقيقة |
| الجسم | قطر 24.4 مم × 30.8 مم طول |
| عمود الإخراج | قطر 2 مم، عمود دائري صلب |
| بروز العمود | الرسم: 10.5 مم بعد رأس التحديد؛ صورة مشروحة: حوالي 10 مم |
| رأس التحديد الأمامي | قطر 6.5 مم؛ بروز 1.5 مم |
| تركيب | ثقبين لبراغي M3 بمسافة مركزية 17 مم؛ عمق إدخال البراغي المسموح به غير محدد |
| ميزات أمامية أخرى | تسمية الصورة فتحة 2.5 مم |
| مراجع خلفية | قطر رأس خلفي 6.4 مم؛ مسافة الطرف 18.3 مم؛ الصورة تشير أيضًا إلى مرجع 10 مم |
| وزن الوحدة | حوالي 48 جرام لكل محرك |
| نظرة عامة على المورد الطاقة | 1.38–3.43W؛ ظروف التشغيل غير محددة |
| نظرة عامة على المورد الحالية | 0.03–0.07A؛ استخدم جدول الحمل المحدد للتكوين للتيار المقنن |
| مطالب التشغيل | يصرح المورد من -10°C إلى 70°C وتشغيل لمدة 24 ساعة؛ الملاءمة تعتمد على الحمل، التهوية والتبريد |
| مطالب الضوضاء | يصرح المورد بحوالي 60dB؛ يختلف مع السرعة/الحمل وظروف القياس غير محددة |
الأبعاد هي قياسات مرجعية من المورد. الرسم والصورة تختلف قليلاً في بروز العمود (10.5mm مقابل 10mm)؛ تحقق من الملاءمة قبل الاستخدام. قد تظهر توضيحات المورد اختلافات بين الإصدارات.
بيانات أداء المورد
الجدول التالي يغطي فقط تكوينات 6000 و 8000 RPM.سرعة التحميل، والعزم، والتيار هي بيانات الحمل المقدرة، بينما الخيار المحدد يعطي سرعة بدون تحميل. لم يتم توفير بيانات أداء الحمل المطابقة لخيارات 3000، 4500 أو 5000 دورة في الدقيقة. قيم العزم هي بوحدات gf·cm، وليس kgf·cm. أرقام التوقف هي حدود ويجب عدم استخدامها كتصنيفات مستمرة.
| الفولتية | RPM بدون تحميل | التيار بدون تحميل (ملي أمبير) | RPM المقدرة | عزم الدوران المقدّر (gf·cm) | التيار المقدّر (ملي أمبير) | عزم الدوران عند التوقف (gf·cm) | التيار عند التوقف (ملي أمبير) |
|---|---|---|---|---|---|---|---|
| 12 | 6000 | 50 | 5000 | 50 | 300 | 280 | 1500 |
| 12 | 8000 | 70 | 6800 | 60 | 400 | 320 | 1800 |
| 24 | 6000 | 30 | 5000 | 80 | 120 | 400 | 600 |
| 24 | 8000 | 60 | 6800 | 90 | 200 | 450 | 1000 |
التوصيل والاستخدام
قم بتوصيل مصدر تيار مستمر يتناسب مع الفولتية المختارة إلى طرفي المحرك.تحدد الصورة الخلفية المصدرية الطرف الإيجابي بنقطة حمراء؛ تأكد من علامة الطرف الفعلية قبل الاتصال. تبديل سلكي المحرك يعكس الدوران. عند استخدام وحدة تحكم، حافظ على قطبية إمدادها صحيحة واستخدم التحكم في الاتجاه. أوقف المحرك قبل تغيير الاتجاه.
اختر إمدادًا ووحدة تحكم يمكنها التعامل مع تيار بدء المحرك. لا توقف المحرك أو تفرط في تحميله. تنخفض السرعة مع زيادة الحمل، وتقليل السرعة الكهربائية يمكن أن يقلل من العزم المتاح. استخدم أرقام الحمل المقدرة للاختيار واسمح بتبريد كافٍ. يتم توفير هذا المنتج كمحرك؛ لا يتضمن علبة تروس، أو مشفر، أو وحدة تحكم، أو مصدر طاقة، أو حامل، أو مروحة، أو وصلة.
الكمية ومحتويات العبوة
خيار الكمية هو عدد المحركات المتطابقة في عبوة واحدة: 1PCS = 1 محرك، 2PCS = 2 محركات، 4PCS = 4 محركات و 10PCS = 10 محركات. سعر المتغير المعروض هو للعبوة الكاملة المختارة.على سبيل المثال، اختيار 4PCS وكمية عربة قدرها 2 يطلب 8 محركات. كل محرك في العبوة له نفس الجهد المحدد & السرعة.
تفاصيل
الإصدارات الإنجليزية من توضيحات المورد، مع الشروحات وملاحظات مرجعية خاصة بالسلسلة.
نظرة عامة على محرك RS370
محرك مدمج مزود بمحرك مباشر مع فرش. بيان تجربة التصنيع هو وصف المورد، وليس شهادة مستقلة.
تحكم في السرعة والدوران
استخدم وحدة تحكم PWM خارجية متوافقة وجهد المحرك المحدد. بيانات درجة الحرارة، التحمل وعزم الدوران هي ادعاءات المورد؛ اختر باستخدام بيانات الأداء المقدرة.
بناء المحرك
تظهر رسومات المورد لفات نحاسية، مغناطيسات دائمة وموصلات فرشاة. يمكن أن تختلف المكونات الداخلية بين النسخ.
أبعاد المحرك
الأبعاد بالمليمترات. الرسم يظهر عمود بقطر 2 مم مع بروز 10.5 مم؛ الصورة المصدرية تشير تقريبًا إلى 10 مم. يجب أخذ اختلاف القياسات في الاعتبار.
المواصفات والأداء
تغطي بيانات الأداء نسخ 6000 و 8000 دورة في الدقيقة فقط. لا توجد جداول أداء تحميل مقدمة للسرعات القابلة للاختيار الأخرى. وزن الوحدة حوالي 48 جرام. بيان التشغيل لمدة 24 ساعة هو ادعاء من المورد ويعتمد على الحمل والتبريد.
