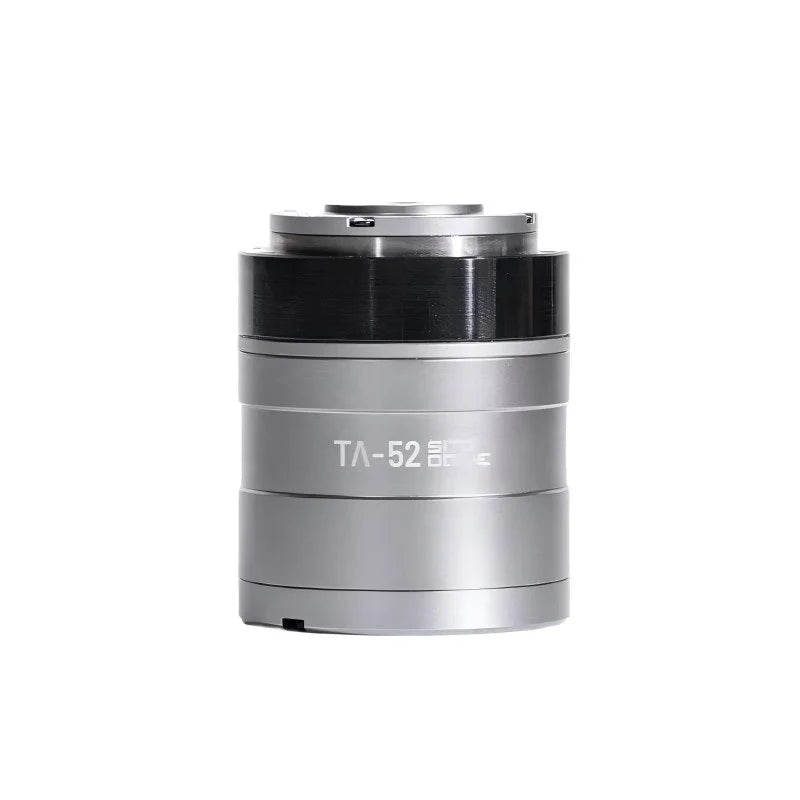

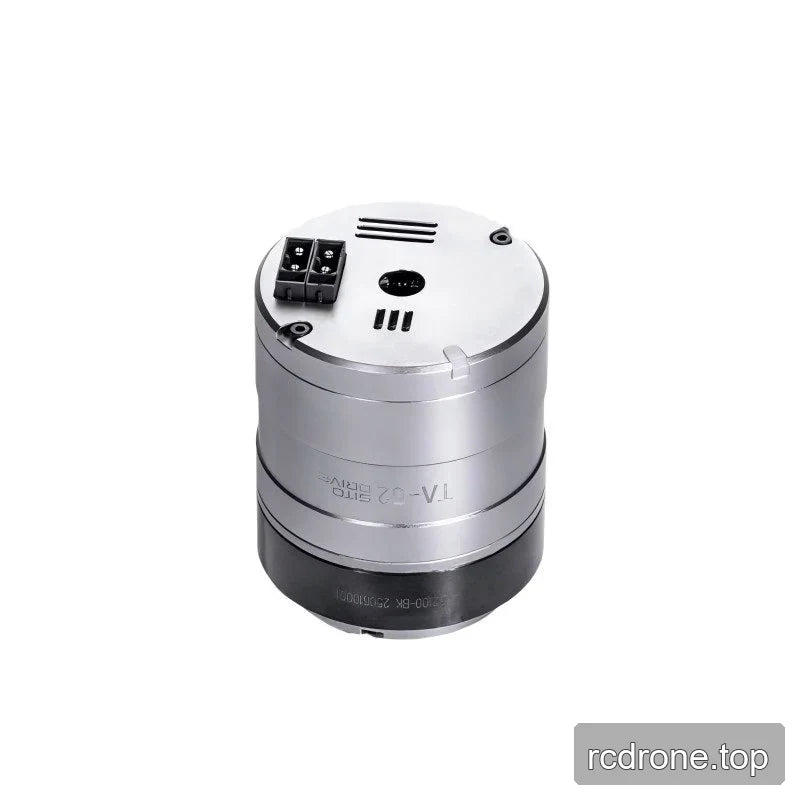

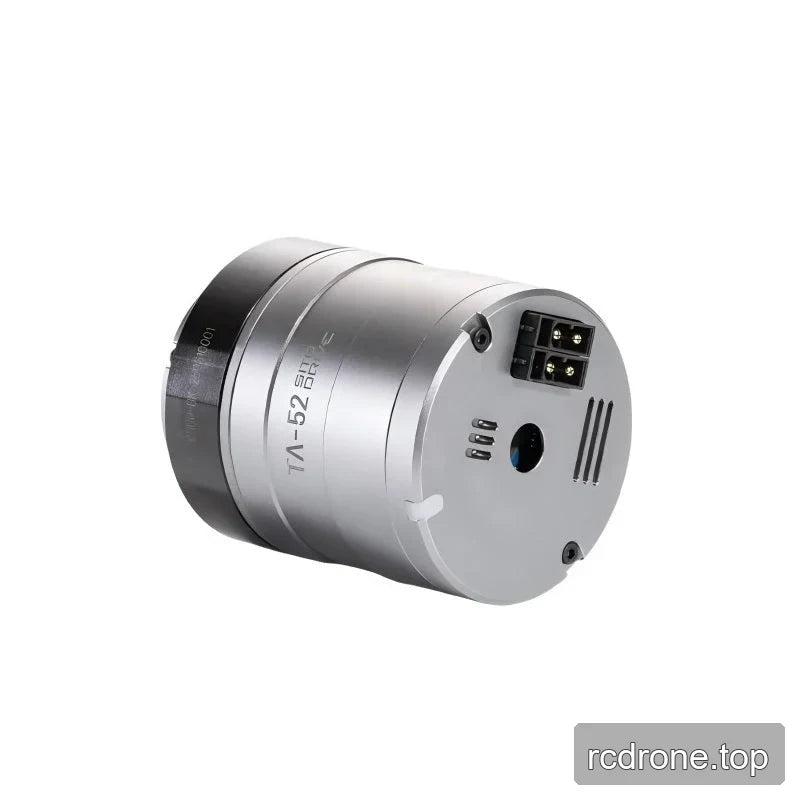

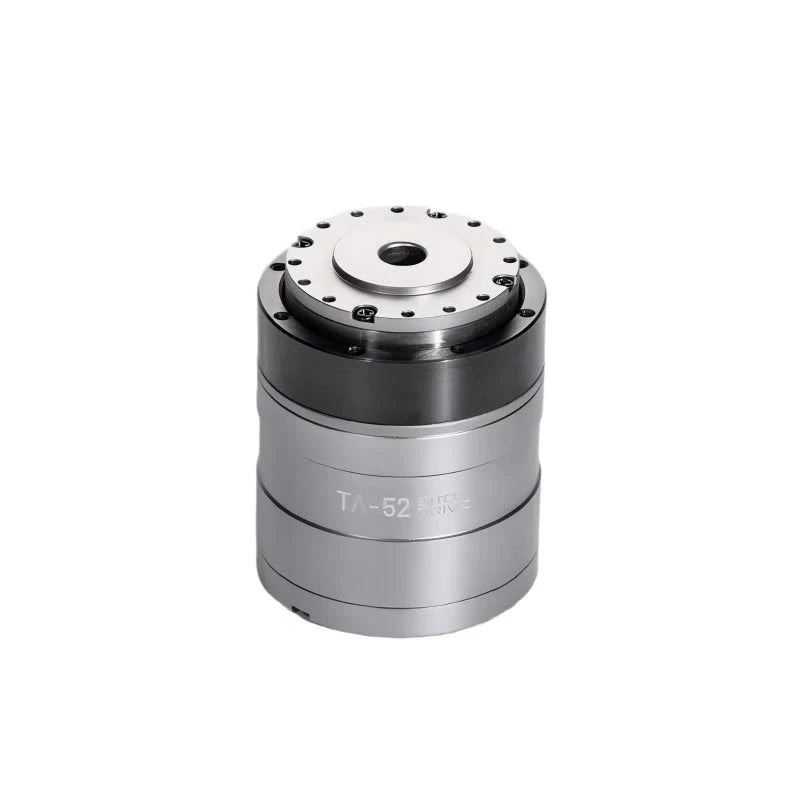

مشغل دوار SITO DRIVE TA-52، نسبة نقل 50/100، CAN 2.0B للروبوتات

مشغل دوار SITO DRIVE TA-52، نسبة نقل 50/100، CAN 2.0B للروبوتات

SITO DRIVE

السعر العادي $716.00 USD
السعر العادي سعر البيع $716.00 USD
أُوكَازيُون نفذ
الضرائب متضمنة. شحن يتم احتساب المبلغ عند إتمام عملية الشراء.
نسبة التروس
خيار الفرامل
عرض التفاصيل الكاملة

نظرة عامة

محرك SITO DRIVE TA-52 محرك دوار هو وحدة تثبيت وجه لتطبيقات الحركة الروبوتية. اختر نسبة نقل 50 أو 100 واختر إصدارًا مع أو بدون فرامل. كلا الإصدارين يستخدمان اتصال CAN 2.0B بسرعة 1M bps ويعملان من مصدر طاقة يتراوح بين 10-60 فولت (24 فولت موصى به). يتضمن الجسم بقطر 52 مم ثقبًا مجوفًا بقطر 8 مم.

الميزات

  • نسبة نقل قابلة للاختيار: 50 أو 100.
  • خيار فرامل قابل للاختيار: بدون فرامل أو مع فرامل.
  • اتصال CAN 2.0B بسرعة 1M bps.

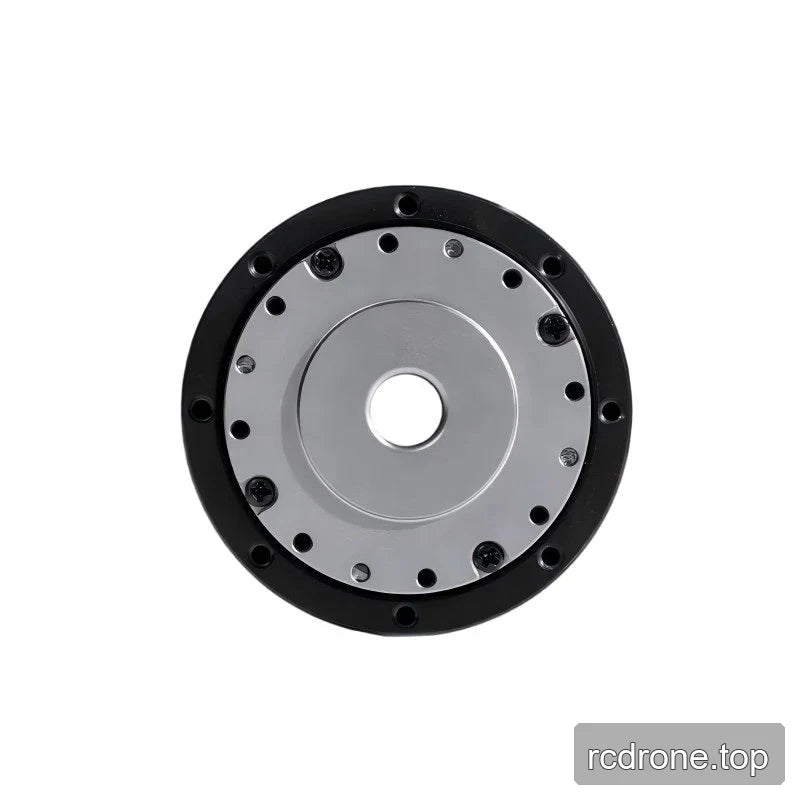

  • تركيب على الوجه.
  • ثقب مجوف بقطر 8 مم.
  • نموذج الإصدار V1 مع درجة IP54.

المواصفات

الأداء حسب نسبة النقل

المعلمة نسبة النقل 50 نسبة النقل 100
النموذج TA-52 TA-52
عزم الدوران المقدر 3.7 Nm 5.4 Nm
عزم الدوران الأقصى المسموح به أثناء البدء/التوقف 12 Nm 19 Nm
أقصى عزم تحميل متوسط مسموح به 4.8 Nm 7.7 Nm
عزم الدوران الأقصى الفوري 17 Nm 35 Nm
دقة إعادة الموضع 35 قوس ثانية 18 قوس ثانية
دقة الموضع المطلق 120 قوس ثانية 100 قوس ثانية
أقصى سرعة إخراج 80 دورة في الدقيقة 40 دورة في الدقيقة
الطاقة المقدرة 30 واط 25 واط
الطاقة القصوى 170 واط 160 واط

المواصفات المشتركة

المعلمة القيمة
القطر 52 مم
الطول الكلي 68.63 مم
طول الجسم 65.50 مم
قطر الثقب المجوف 8 مم
الوزن بدون فرامل 0.47 كجم
الوزن مع فرامل 0.5 كجم
أقصى درجة حرارة تشغيل 80 °م
أدنى درجة حرارة تشغيل -40 °م
العمر 7000 ساعة
طريقة التركيب تركيب أمامي
وضع الاتصال CAN 2.0B
معدل البود 1M bps
جهد الإمداد 10–60 فولت (24 فولت موصى به)
نموذج الإصدار V1
درجة الحماية IP54

أبعاد الرسم وتفاصيل التركيب

علامة الرسم القيمة
ميزة قطر الوجه الأمامي 38.50 مم
ميزة قطر الوجه الأمامي 47 مم
ثقوب التركيب ثمانية ثقوب M2.5، عمق 4 مم
ثقوب ثمانية 2.05 مم ثقوب بقطر، 5 مم عمق
ثقوب ملولبة ثمانية ثقوب ملولبة M2-6H، 6 مم عمق و 7 مم عمق الحفر

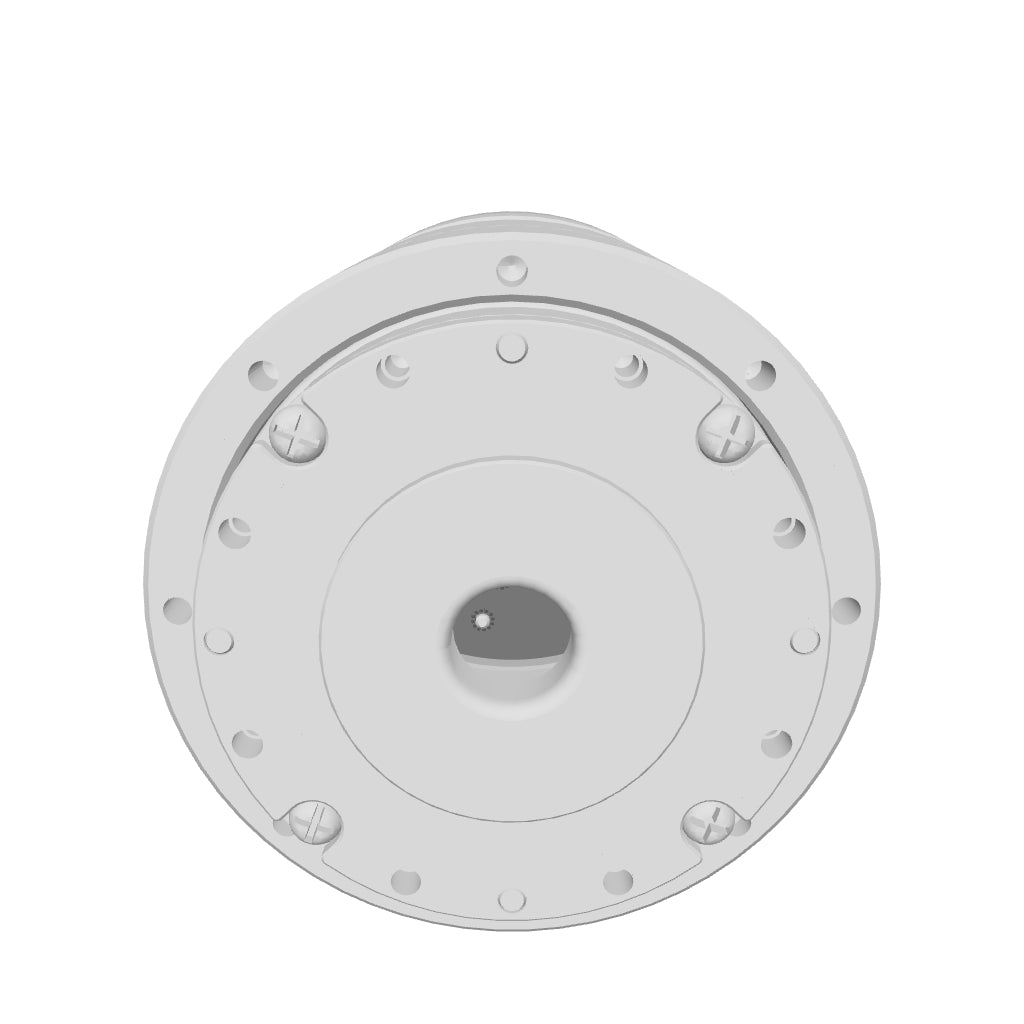

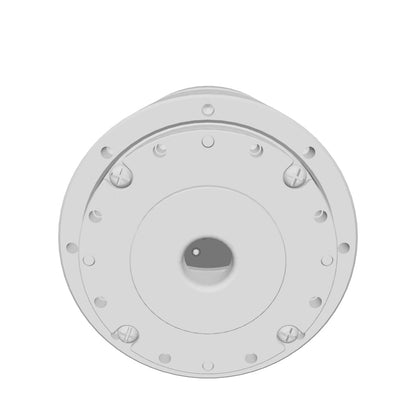

محرك SITO TA52 — نموذج ثلاثي الأبعاد (STEP)

رسم تركيب SITO TA52 — رسم التركيب (PDF)

التطبيقات

تشمل سيناريوهات التطبيق المدرجة الروبوتات البشرية، وأذرع الروبوت، والهياكل الخارجية، والروبوتات رباعية الأرجل، ومركبات AGV، وروبوتات ARU. تتيح النسبة القابلة للاختيار، وقيم العزم، وقيم دقة التمركز، وقيم سرعة الإخراج اختيارًا وفقًا لمتطلبات الحركة للتجميع الروبوتي المقصود.

تفاصيل بصرية

تفاصيل إضافية عن المنتج

SITO DRIVE TA-series rotary actuator family graphic
رسوم توضيحية ترويجية لعائلة المحركات الدورانية من سلسلة SITO DRIVE TA
TA-70 actuator rated power promotional graphic
رسوم توضيحية ترويجية لمحرك TA-70 تشير إلى قدرة قياس أقل من 30 واط
TA-40 actuator temperature promotional graphic
رسوم توضيحية لتحمل درجة حرارة المحرك TA-40
Rotary actuator 7000 h working-life graphic
رسوم توضيحية لعمر العمل للمحرك الدوراني تشير إلى 7000 ساعة

الميزات والتصميم

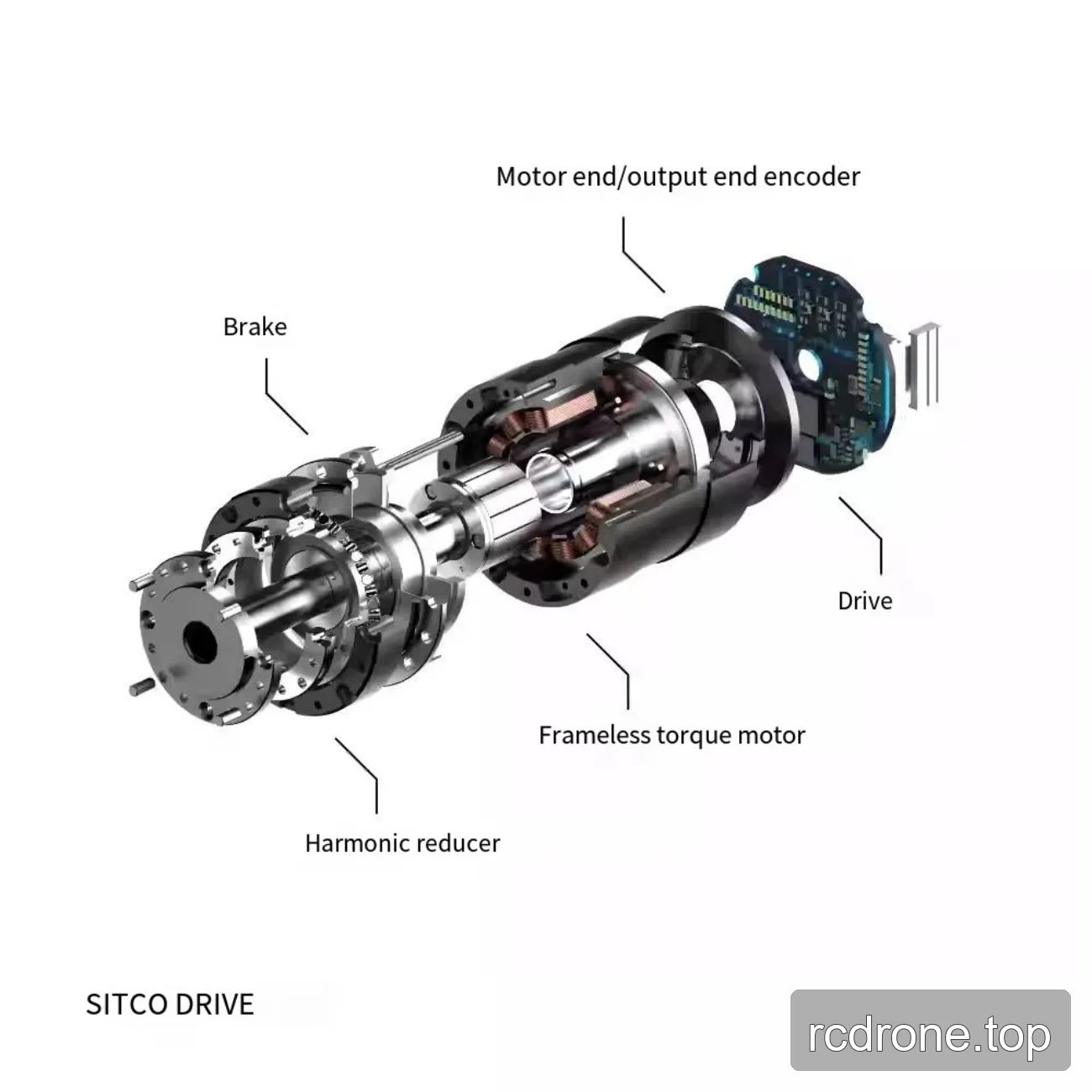

Exploded rotary actuator assembly illustration
تتضمن مجموعة المحرك فرامل. تتضمن مجموعة المحرك مخفض هارموني.
Actuator control software and SDK support graphic
تتوفر أوضاع تحكم متعددة. تتوفر دروس فيديو غنية.

المواصفات والأداء

TA-52 actuator size weight and torque range graphic
تصف الرسوم التوضيحية TA-52 محرك مفصلي مصغر مدمج للغاية.

أمثلة على التطبيقات

Robot arm joint actuator application graphic
تكنولوجيا دمج الطاقة SitoDrive تُطبق على مفاصل الروبوتات.
SitoDrive robotics and driverless vehicle application graphic
تكنولوجيا مفاصل SitoDrive قابلة للتطبيق على الروبوتات رباعية الأرجل، الروبوتات البشرية، الروبوتات متعددة المحاور التعاونية، والمركبات بدون سائق.

الأبعاد والبناء

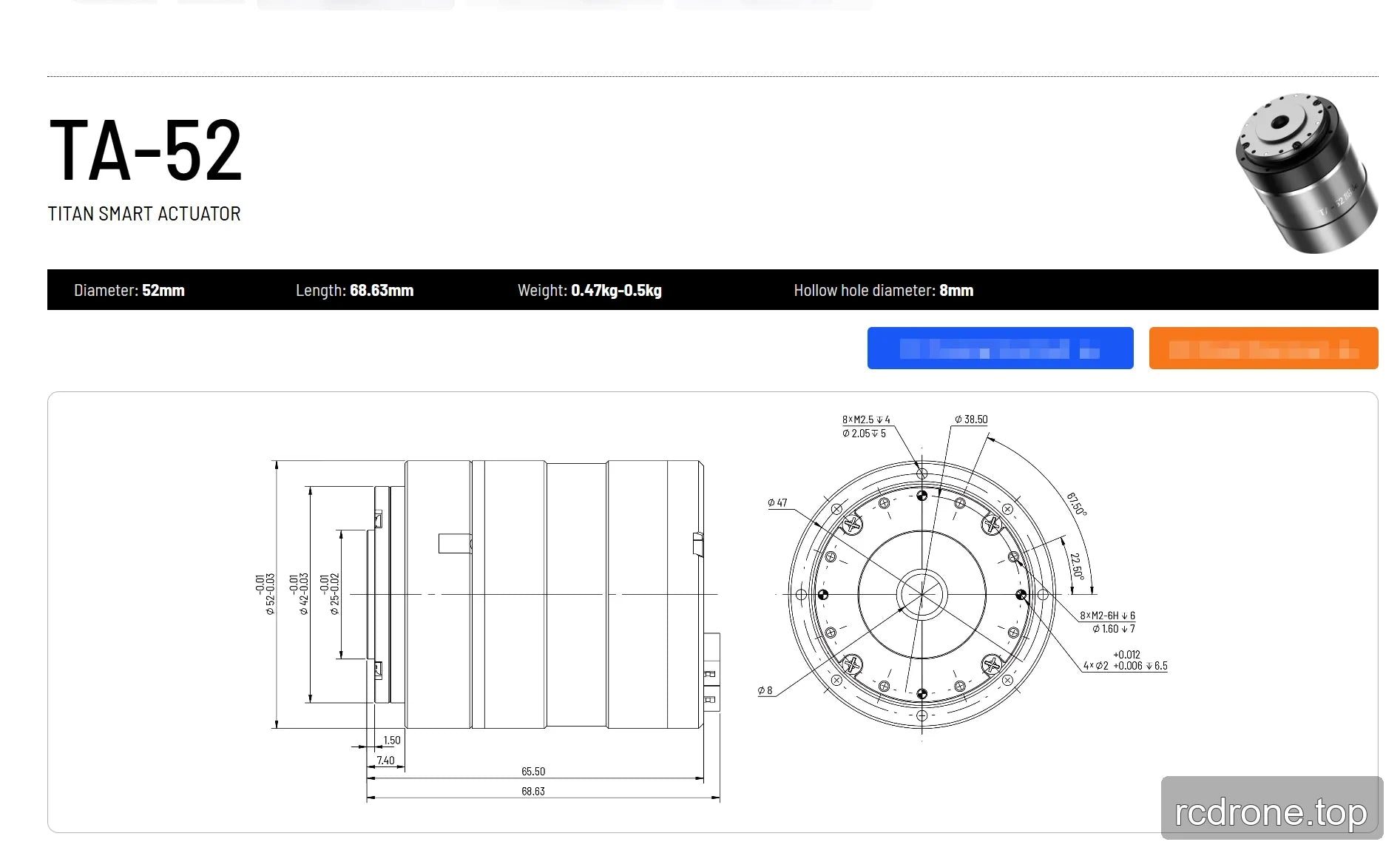

TA-52 dimensional drawing with mounting-hole details
قطر TA-52 هو 52 مم. طول TA-52 هو 68.63 مم.
