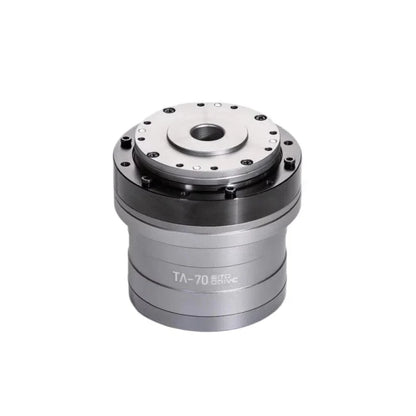

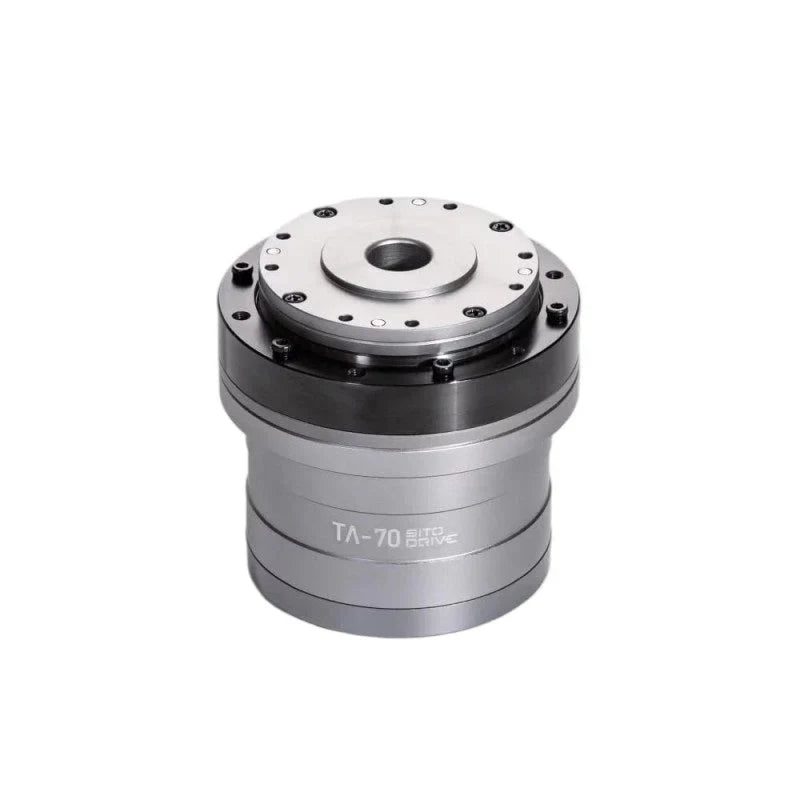

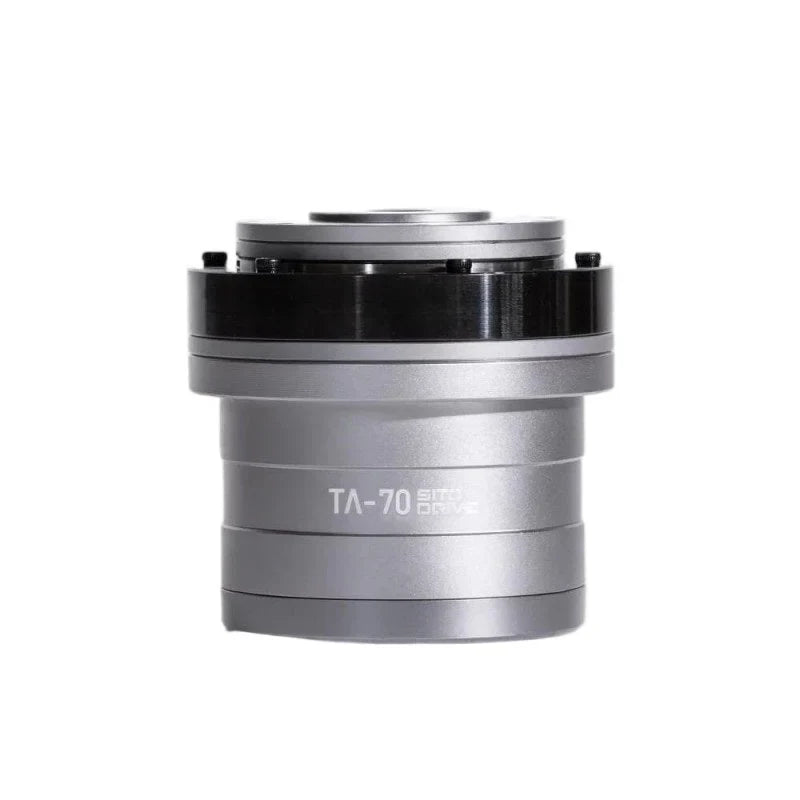

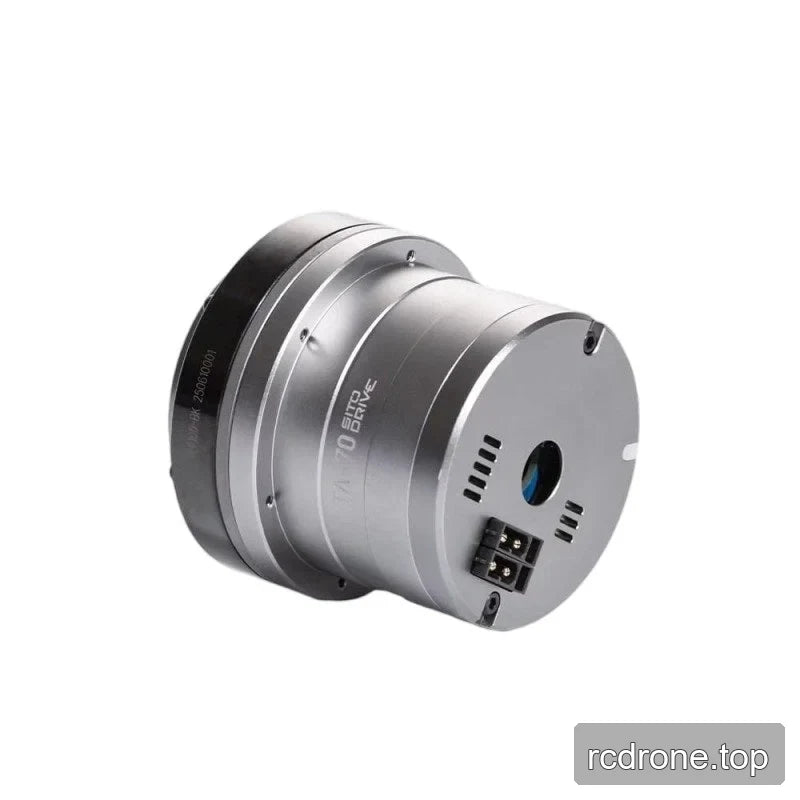

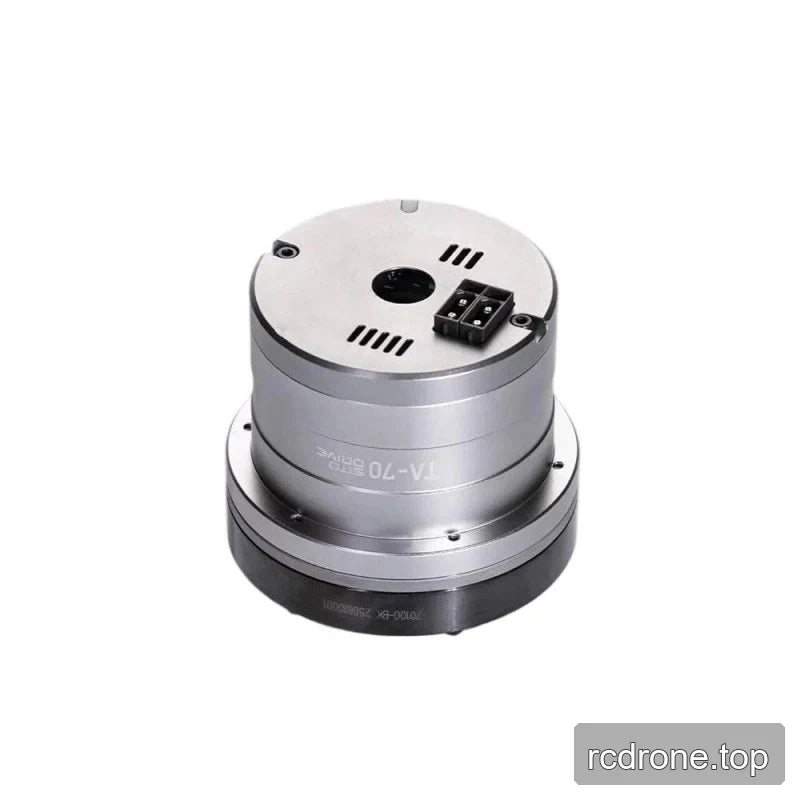

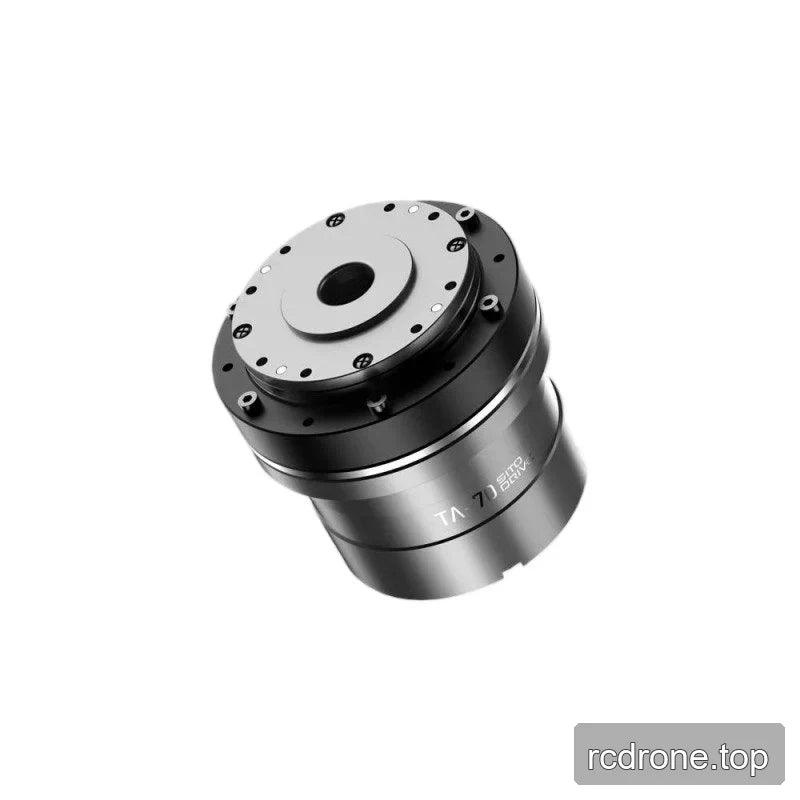

مشغل دوار SITO DRIVE TA-70، نسبة تروس 50 أو 100، CAN 2.0B لمفاصل الروبوت

مشغل دوار SITO DRIVE TA-70، نسبة تروس 50 أو 100، CAN 2.0B لمفاصل الروبوت

SITO DRIVE

السعر العادي $799.00 USD
السعر العادي سعر البيع $799.00 USD
أُوكَازيُون نفذ
الضرائب متضمنة. شحن يتم احتساب المبلغ عند إتمام عملية الشراء.
نسبة التروس
خيار الفرامل
عرض التفاصيل الكاملة

نظرة عامة

محرك SITO DRIVE TA-70 محرك دوار هو محرك مفصل روبوتي متاح مع خيارات نسبة تروس 50 أو 100 ومع أو بدون فرامل. كلا النسختين تستخدمان اتصال CAN 2.0B، وتعملان من 10–60 فولت مع 48 فولت موصى بها، وتستخدمان طريقة التركيب على الوجه. تغيير اختيار النسبة يؤثر على عزم الدوران المحدد، دقة التمركز، سرعة الخرج، وقيم الطاقة، مما يساعد المشترين على مطابقة المحرك مع ملف الحركة المطلوب.

الميزات

  • خيارات نسبة التروس: 50 أو 100.
  • خيارات الفرامل: بدون فرامل أو مع فرامل.
  • اتصال CAN 2.0B بسرعة 1 مbit/s.
  • طريقة تركيب على الوجه.
  • تصنيف IP54.

المواصفات

أداء والمواصفات الكهربائية

المعلمة TA-70، نسبة 50 TA-70، نسبة 100
النموذج TA-70 TA-70
نسبة النقل 50 100
عزم الدوران المقدر 11 نيوتن متر 16 نيوتن متر
عزم الدوران الأقصى المسموح به أثناء البدء/التوقف 23 نيوتن متر 37 نيوتن متر
أقصى عزم دوران متوسط مسموح به 18 نيوتن متر 27 نيوتن متر
عزم الدوران الأقصى الفوري 30 نيوتن متر 60 نيوتن متر
دقة إعادة تحديد المواقع 30 قوس ثانية 15 قوس ثانية
دقة تحديد المواقع المطلقة 120 قوس ثانية 100 قوس ثانية
أقصى سرعة إخراج 80 دورة في الدقيقة 40 دورة في الدقيقة
جهد الإمداد 10–60 فولت (موصى به 48 فولت) 10–60 فولت (موصى به 48 فولت)
الطاقة المقدرة 60 واط 72 واط
الطاقة القصوى 190 واط 240 واط
وضع الاتصال CAN 2.0B يمكن 2.0B
معدل البود 1 ميجابت/ثانية 1 ميجابت/ثانية
أقصى درجة حرارة تشغيل 80 °م 80 °م
أدنى درجة حرارة تشغيل −40 °م −40 °م
العمر 7000 ساعة 7000 ساعة
طريقة التركيب تركيب أمامي تركيب أمامي
نموذج الإصدار V1 V1
درجة حماية IP IP54 IP54

الأبعاد والوزن وتفاصيل التركيب

المعلمة المواصفة
القطر 70 مم
الطول 71.68 مم
قطر الثقب المجوف 12 مم
الوزن بدون فرامل 0.72 كجم
الوزن مع فرامل 0.76 كجم
تحمل قطر الخارجي Ø70 مم، 0/−0.03
تحمل القطر Ø54 مم، 0/−0.03
تحمل القطر Ø30 مم، 0/−0.02
أقطار أخرى Ø62.50 مم؛ Ø49 مم؛ Ø12 مم ثقب
الأبعاد المحورية 1.50 مم، 9 مم، 20.50 مم، 39.25 مم، 68.75 مم، و71.68 مم
الأبعاد الزاوية 80° و 15°
ثقوب تركيب ملولبة 6 × M3-6H، عمق 10 مم؛ 8 × M2.5-6H، عمق 10 مم
ثقوب تركيب أخرى Ø2.50 مم، عمق 11 مم؛ 4 × Ø2.500 مم، تحمل +0.012/+0.006، عمق 6.0 مم؛ Ø2.60 مم، عمق 12 مم

التطبيقات

تم تحديد TA-70 لتطبيقات المفاصل الدورانية في الروبوتات البشرية، وأذرع الروبوت، والهياكل الخارجية، والروبوتات رباعية الأرجل، ومركبات AGV، وروبوتات ARU. اختر نسبة 50 أو 100 وفقًا لعزم الدوران وسرعة الخرج وقيم دقة التمركز المطلوبة من تصميم المفصل.

التنزيلات

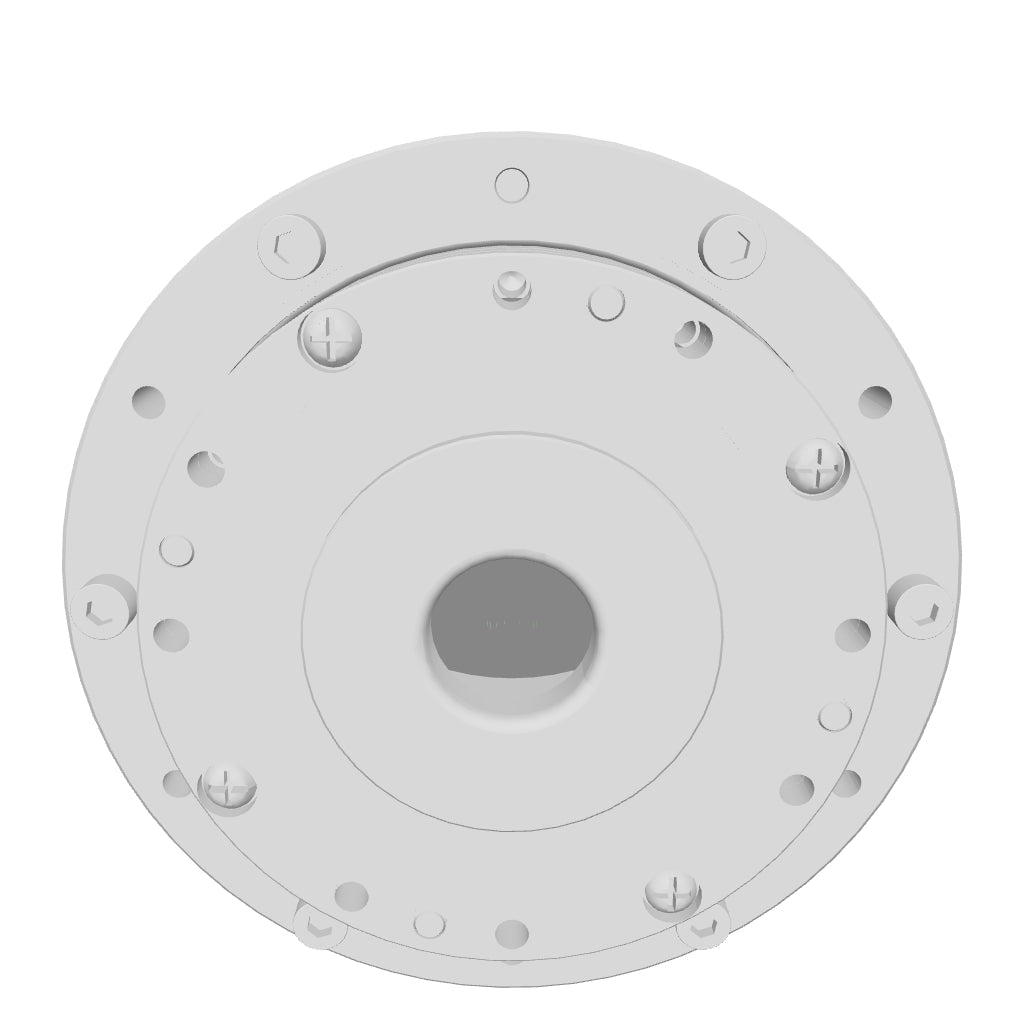

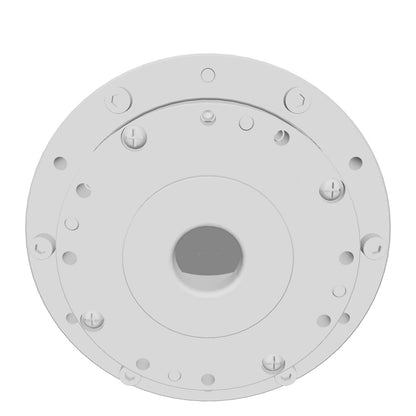

نموذج موتور SITO TA70 — نموذج ثلاثي الأبعاد (STEP)

رسم تركيب SITO TA70 — رسم التركيب (PDF)

تفاصيل بصرية

تفاصيل إضافية عن المنتج

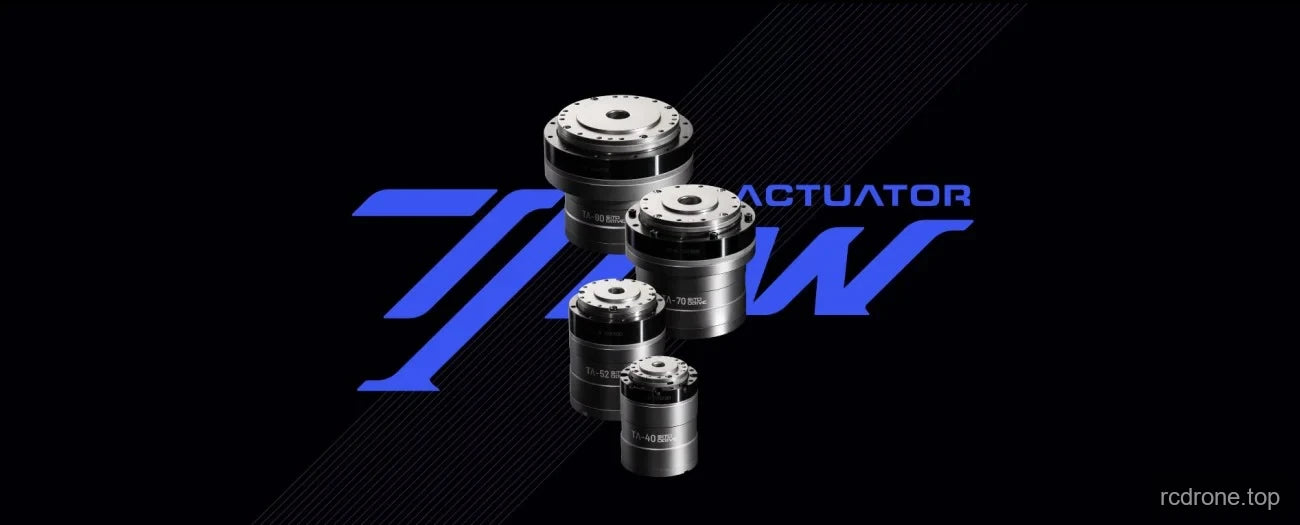

SITO DRIVE TA-series rotary actuator lineup
رسم بياني لمجموعة المحركات الدوارة من سلسلة SITO TA

الميزات والتصميم

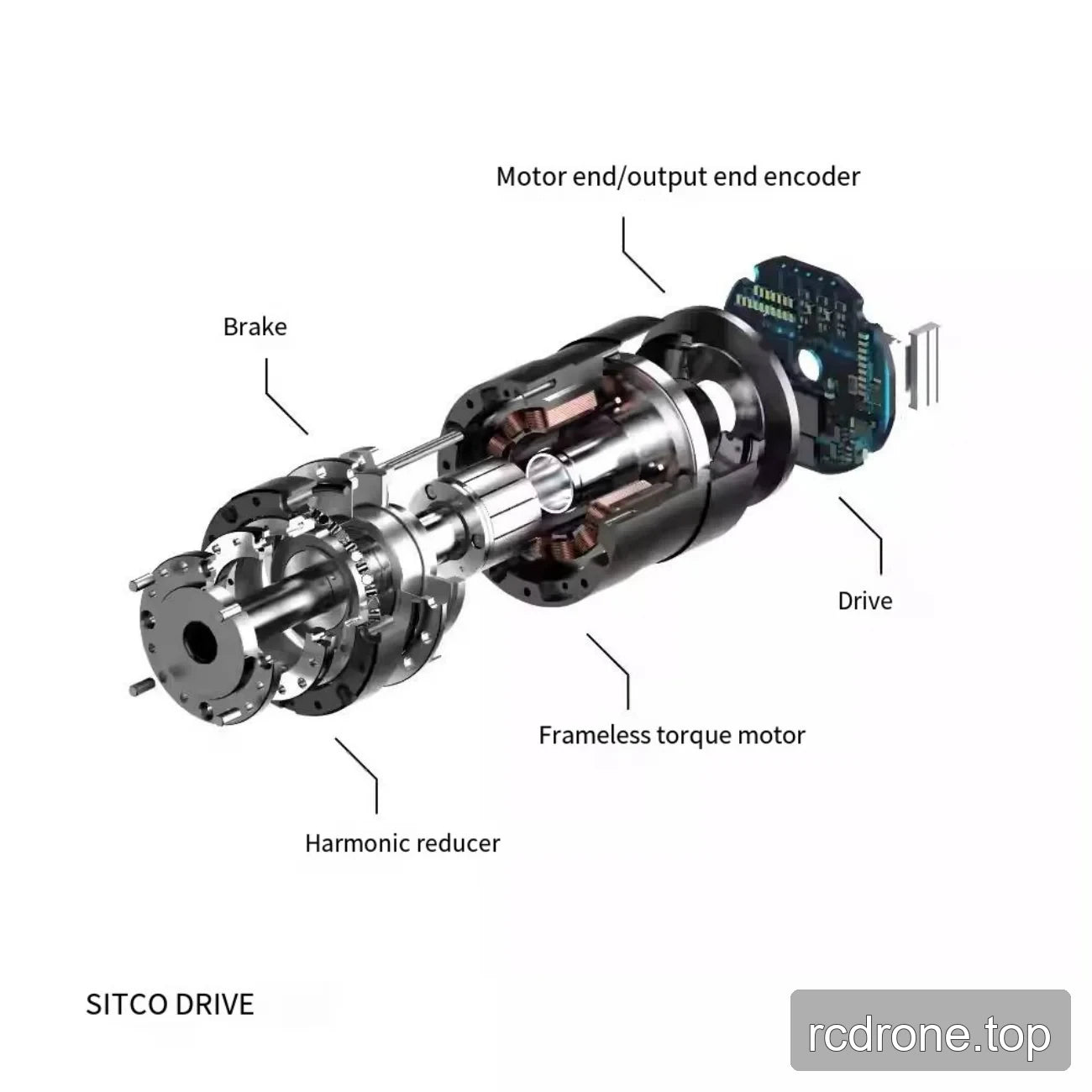

Cutaway diagram of a SITO DRIVE rotary actuator
توضح القطع العرضي للمشغل فرامل، ومخفض هارموني، ومحرك عزم بدون إطار، ومحرك، ومشفر نهاية المحرك/نهاية الإخراج.
Rotary actuator software and documentation support graphic
تتوفر أوضاع تحكم متعددة. تتوفر دروس فيديو غنية.

المواصفات والأداء

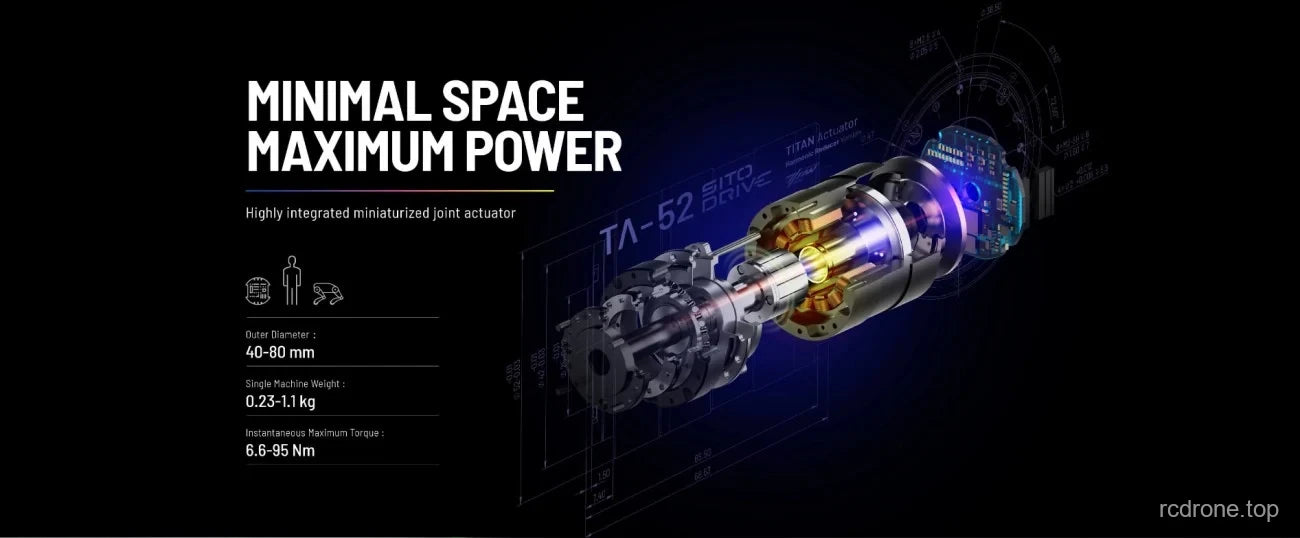

TA-52 rotary actuator specification graphic
رسوم توضيحية لمواصفات المحرك المشترك TA-52

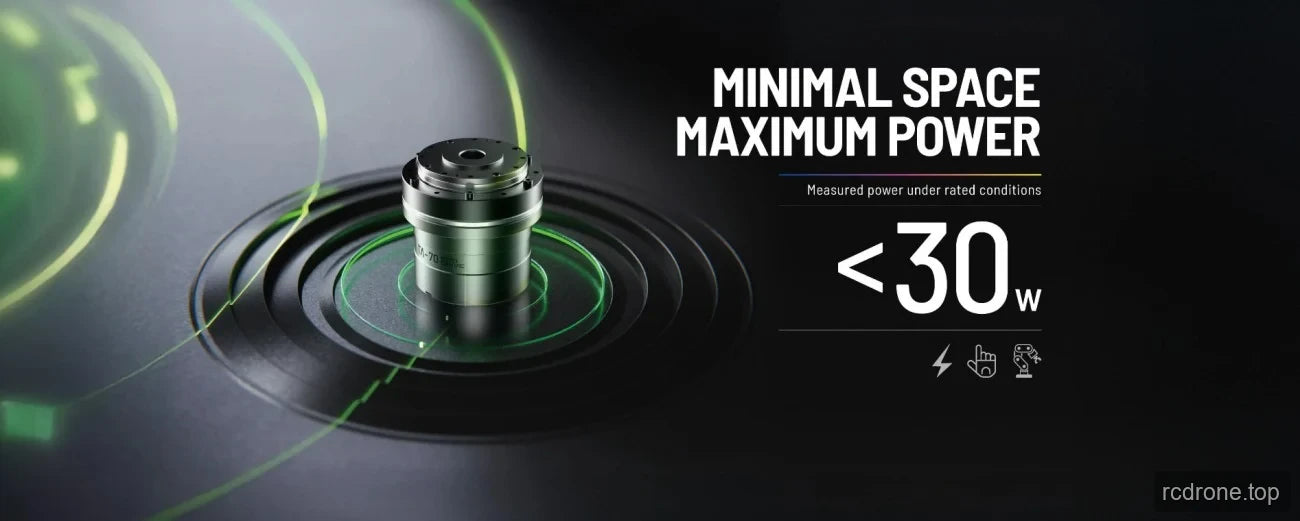

Rotary actuator rated power graphic
مطالبة طاقة المحرك الدوار تحت الظروف الم ratedة

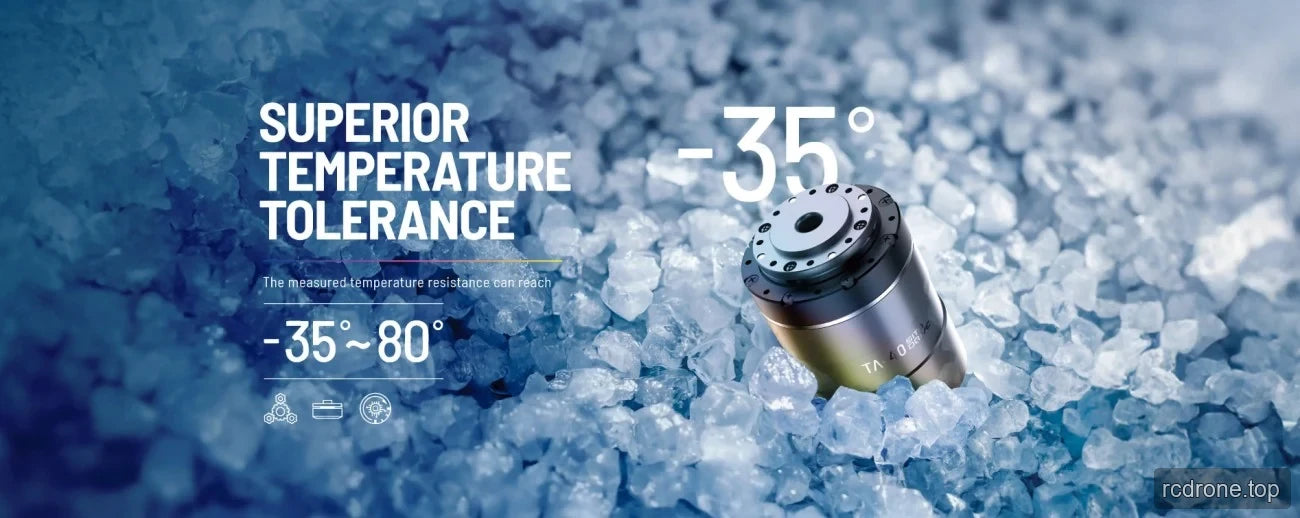

TA-40 actuator temperature-range graphic
رسوم توضيحية لتحمل درجة حرارة المحرك TA-40
Rotary actuator working-life graphic
مطالبة عمر العمل للمحرك الدوار تحت الظروف الم ratedة

أمثلة على التطبيقات

Robot arm joint actuator application graphic
تم تطبيق تقنية دمج الطاقة SitoDrive على مفاصل الروبوتات.
SITO DRIVE robotics application graphic
يمكن تطبيق تقنية المفاصل SitoDrive على الروبوتات رباعية الأرجل، والروبوتات البشرية، والروبوتات متعددة المحاور التعاونية، والمركبات بدون سائق. تُقدم تقنية المفاصل كأجهزة أساسية لتطوير الذكاء الاصطناعي.

الأبعاد والبناء

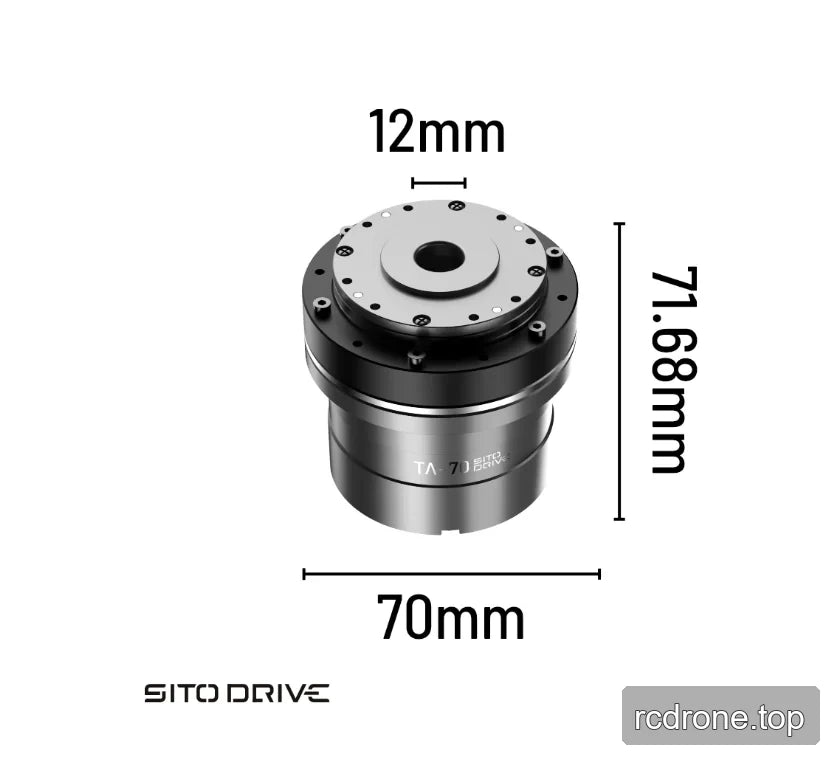

TA-70 actuator with 70 mm diameter and 12 mm hollow bore
يبلغ قطر TA-70 الخارجي 70 مم. يبلغ ارتفاع TA-70 71.68 مم.

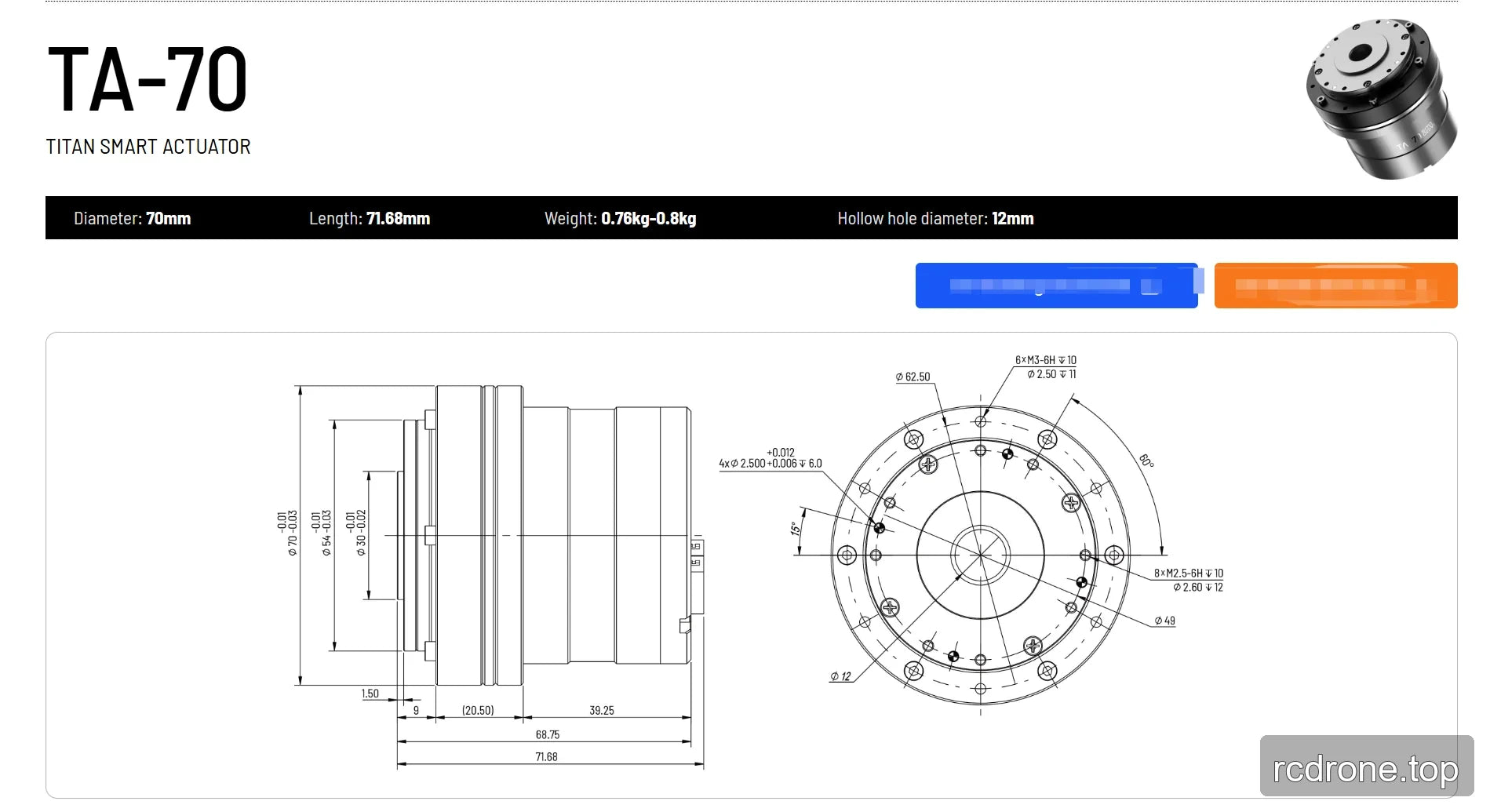

TA-70 actuator installation drawing with mounting dimensions
يبلغ قطر TA-70 70 مم. طول TA-70 هو 71.68 مم.
