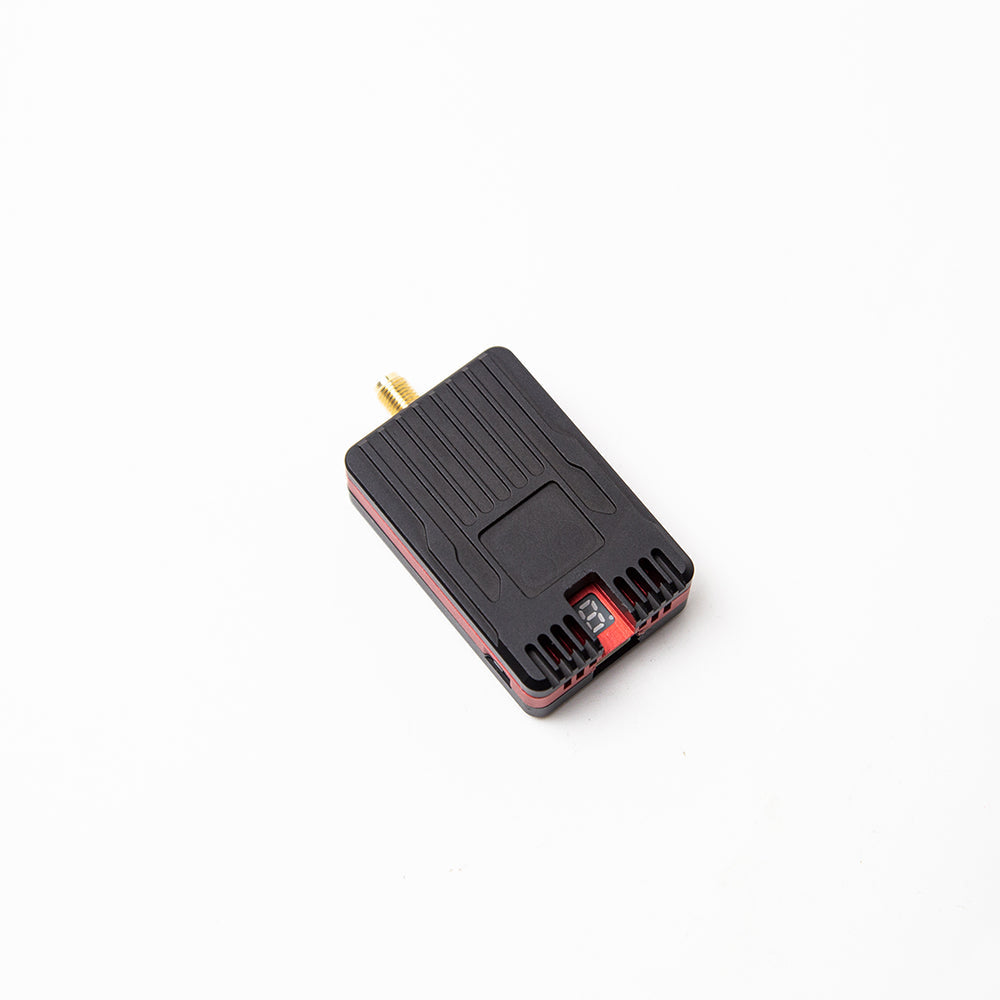

• SKYZONE VT7550 CNC 7.5G 5W VTX top view with cooling fins and channel display window

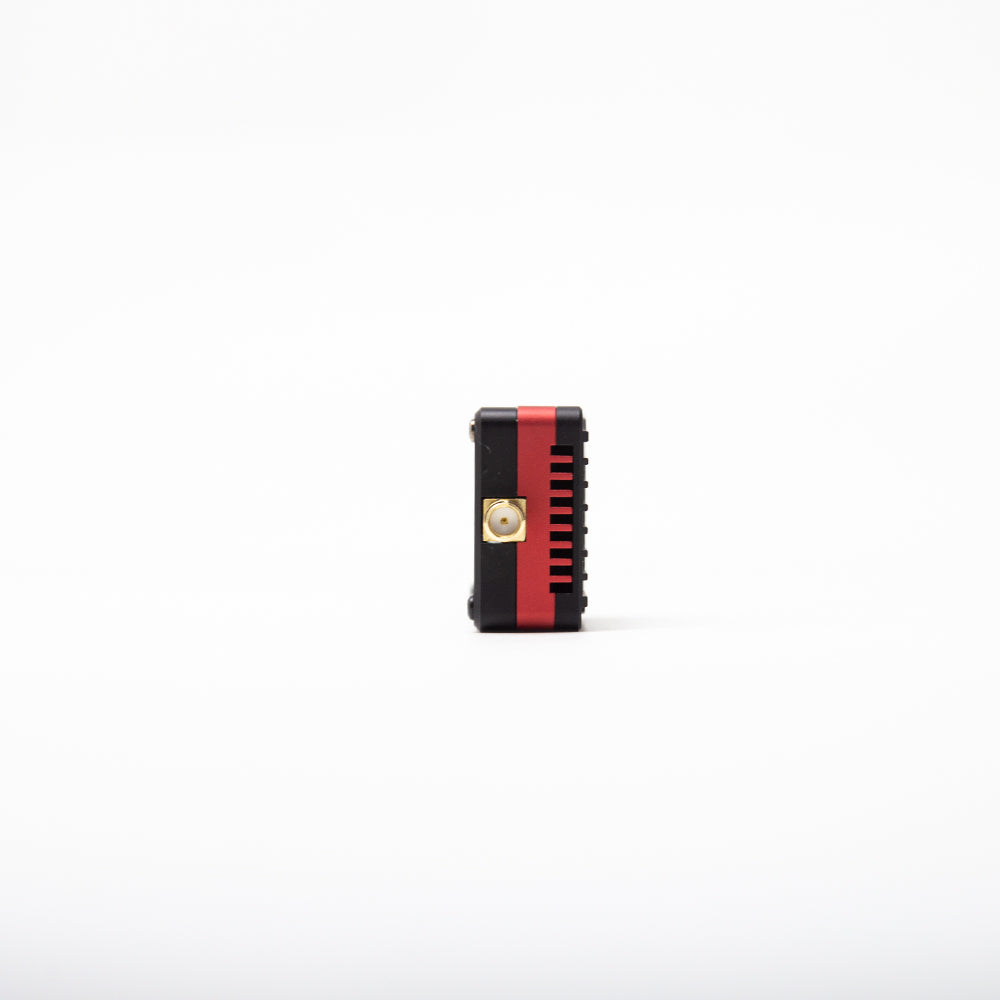

  • Side profile of VT7550 CNC video transmitter with SMA antenna connector and red heat-sink stripe

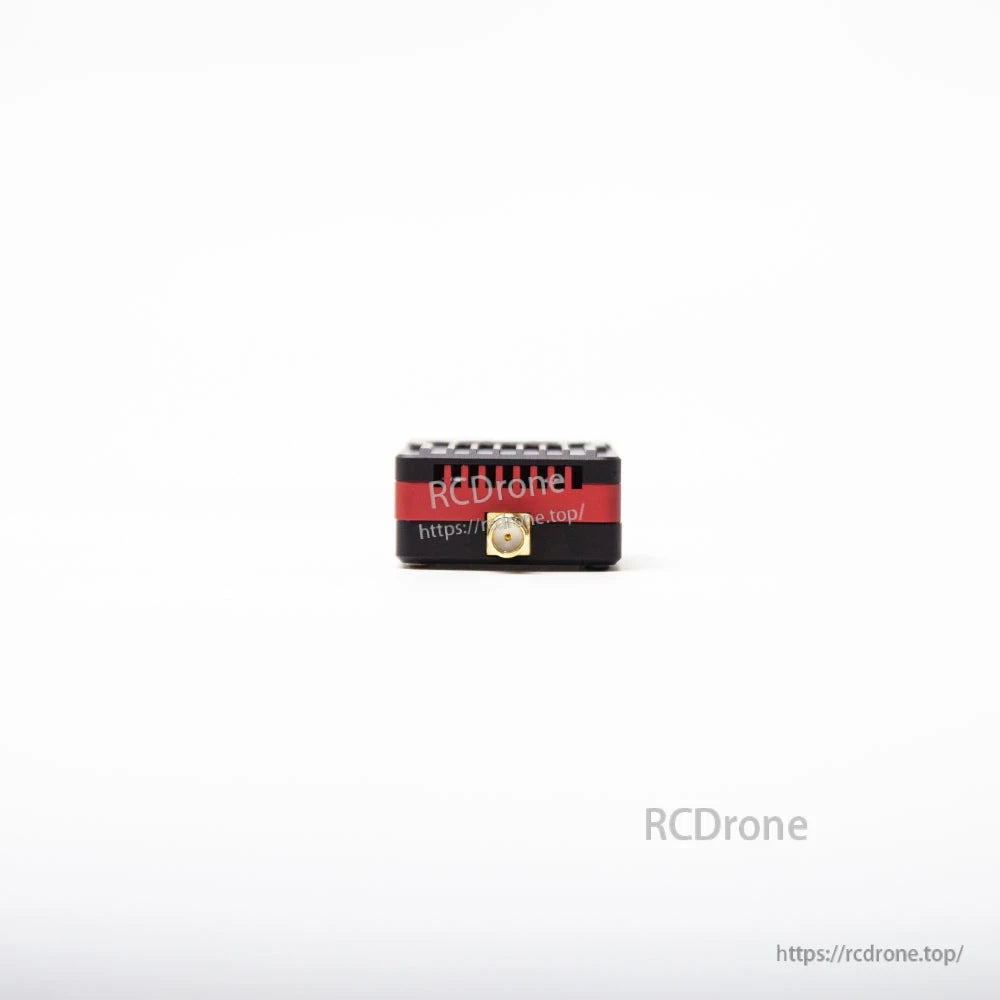

  • SKYZONE VT7550 CNC 7.5G 5W VTX end view showing SMA port and vented heat-sink top

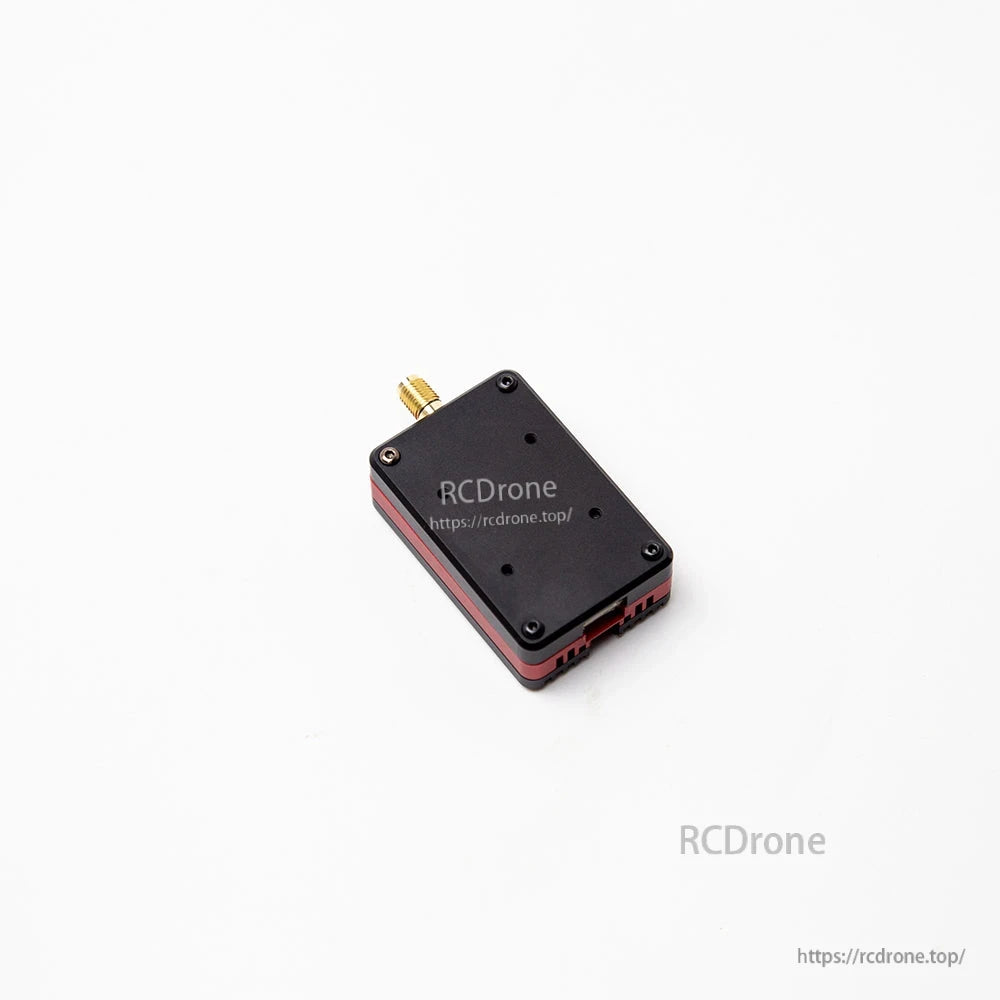

  • Bottom view of VT7550 CNC VTX aluminum case with four screws and mounting holes
1 4

جهاز إرسال الفيديو SKYZONE VT7550 CNC 7.5G 5W VTX، SMA، مدخل 9-36V، تركيب 20*20 مم M3

جهاز إرسال الفيديو SKYZONE VT7550 CNC 7.5G 5W VTX، SMA، مدخل 9-36V، تركيب 20*20 مم M3

SkyZone

$130.86 USD
$130.86 USD
أُوكَازيُون نفذ
Taxes included. الشحن محسوب عند السداد.
نوع:
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
عرض التفاصيل الكاملة

نظرة عامة

جهاز SKYZONE VT7550 CNC 7.5G 5W VTX هو جهاز إرسال فيديو FPV عالي القدرة (VTX) مصمم للعمل بتردد 7.5G، ويتميز بعلبة CNC وتبريد نشط بواسطة مروحة. يدعم التحكم عبر IRC والأزرار، مع شاشة عرض LED لعرض الحالة/القناة/اختيار الطاقة.

الميزات الرئيسية

  • جدول تردد VTX 7.5G مع عدة نطاقات وقنوات (A/B/C/D/E/F/H/J)
  • علبة CNC مع تبريد بواسطة مروحة (حافظ على تدفق الهواء غير معاق للحفاظ على أقصى قدرة إخراج)
  • طرق التحكم: IRC / التحكم بالأزرار
  • شاشة عرض LED
  • منفذ هوائي SMA
  • جهد إدخال واسع: 9~36V
  • نمط تركيب 20*20mm*M3

المواصفات

الموديل VT7550 7.5G VTX
منفذ الهوائي SMA
جهد الإدخال 9~36V
البروتوكول تحكم IRC / زر، عرض شريحة LED
التثبيت 20*20mm*M3
الحجم 63.5*38*20.8mm
الوزن 73.5g
ملاحظة تحمل الطاقة طاقة منخفضة ±2dBm، أقصى طاقة ±0.8dBm

التردد (النطاق / القناة)

النطاق القناة 1 القناة 2 القناة 3 القناة 4 القناة 5 القناة 6 القناة 7 القناة 8
A 6240 6260 6280 6300 6320 6340 6360 6380
B 6400 6420 6440 6460 6480 6500 6520 6540
C 6560 6580 6600 6620 6640 6660 6680 6700
D 6720 6740 6760 6780 6800 6820 68406860
E 6880 6900 6920 6940 6960 6980 7000 7020
F 7040 7060 7080 7100 7120 7140 7160 7180
H 7200 7220 7240 7260 7280 7300 7320 7340
J 7360 7380 7400 7420 7440 7460 7480 7500

مخطط الأسلاك (الألواح/الاتصالات)

  • IRC
  • VTX
  • GND
  • 5V OUT
  • GND
  • 9-36V

ما هو المضمن

  • VTX *1
  • 6 دبوس 5 سلك GH1.25 L=155mm 24awg سلك تفلون *1
  • برغي نايلون M3*6mm *4
  • حشوة عازلة VTX *1

هوائي اختياري/متوافق (من المعلومات المقدمة)

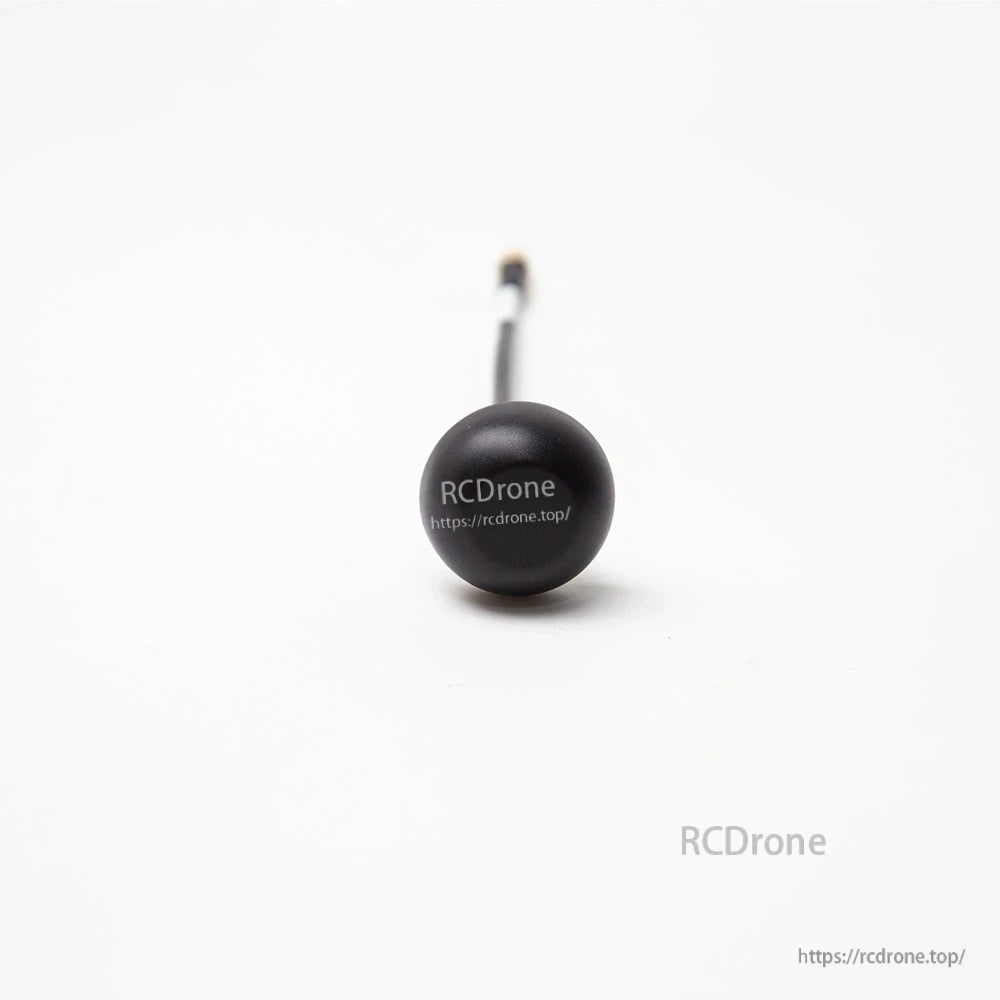

يمكن استخدام هوائي فطر 7.5GHz V2 مع VT7550.

نموذج هوائي فطر 7.5G SMA M L=150mm
نوع الموصل SMA
الوزن 19.1g (+0.5g)
الطول 150mm (±2.0)
أقصى كسب 4.93dBi (7000MHZ)
أدنى كسب 3.49dBi (6800Mhz)
متوسط الكسب 4.43dBi
عرض النطاق 6.70Ghz-7.50Ghz
VSWR VSWR≤1.5
الاستقطاب RHCP

لأسئلة اختيار المنتج أو الإعداد، اتصل بالدعم عبر https://rcdrone.top/ أو البريد الإلكتروني support@rcdrone.top .

التفاصيل

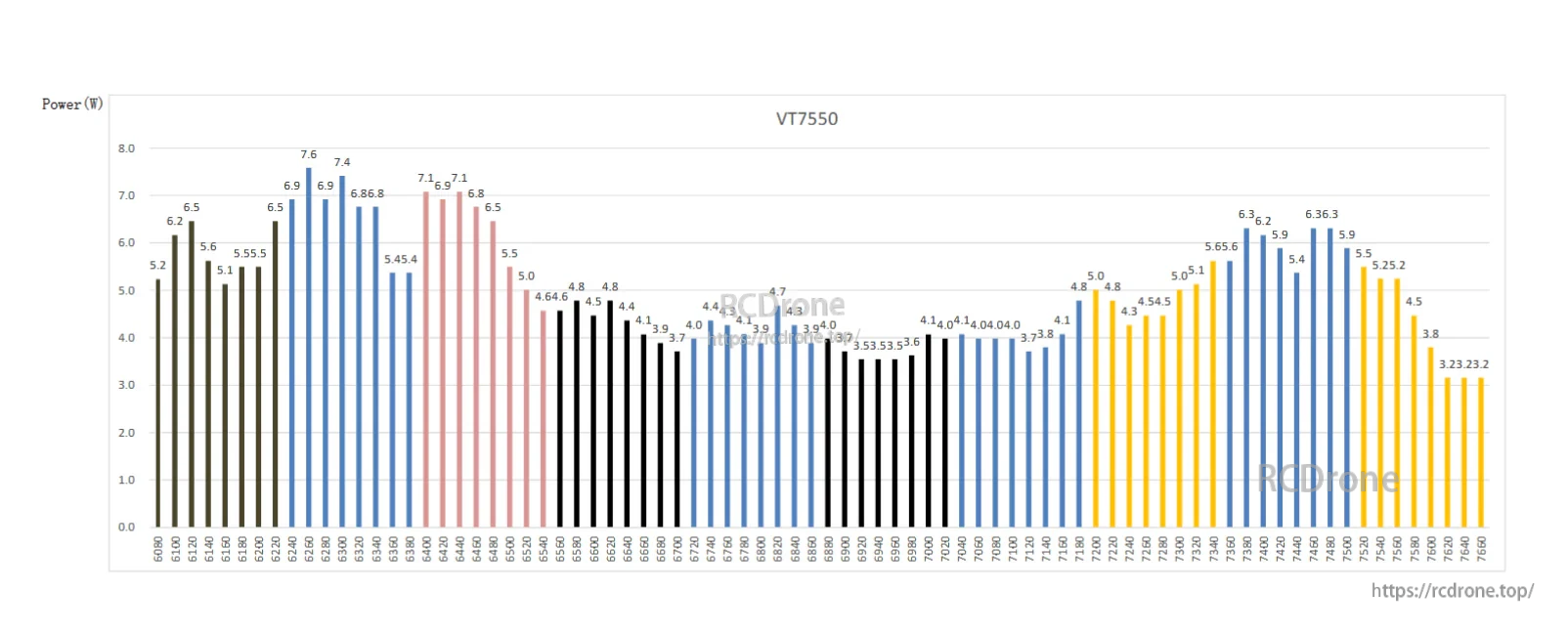

VT7550 measured RF power output (W) across 7.5GHz frequencies, bar chart from about 6080–7660MHz

يختلف خرج الطاقة حسب القناة عبر نطاق 7.5GHz، لذا فإن اختيار التردد الصحيح وضمان تدفق الهواء يساعدان في الحفاظ على الأداء.

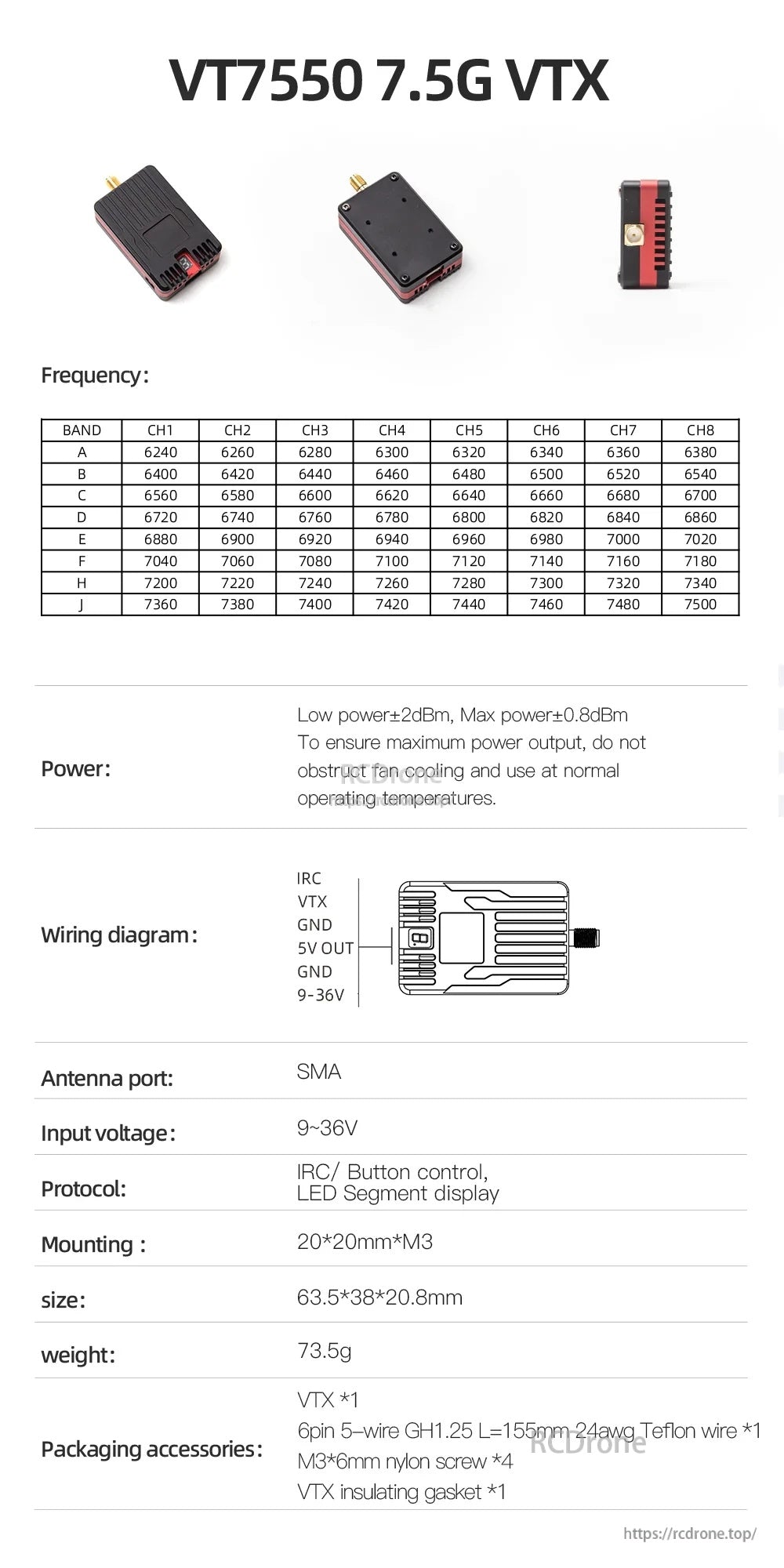

SKYZONE VT7550 7.5G VTX module views with frequency table, wiring pads, and key specs (SMA, 9–36V, 20x20mm)

مصمم لروابط FPV على تردد 7.5GHz، يستخدم VT7550 منفذ هوائي SMA، ومدخل 9–36V، ونمط تركيب 20×20 مم مع تحكم IRC/زر.

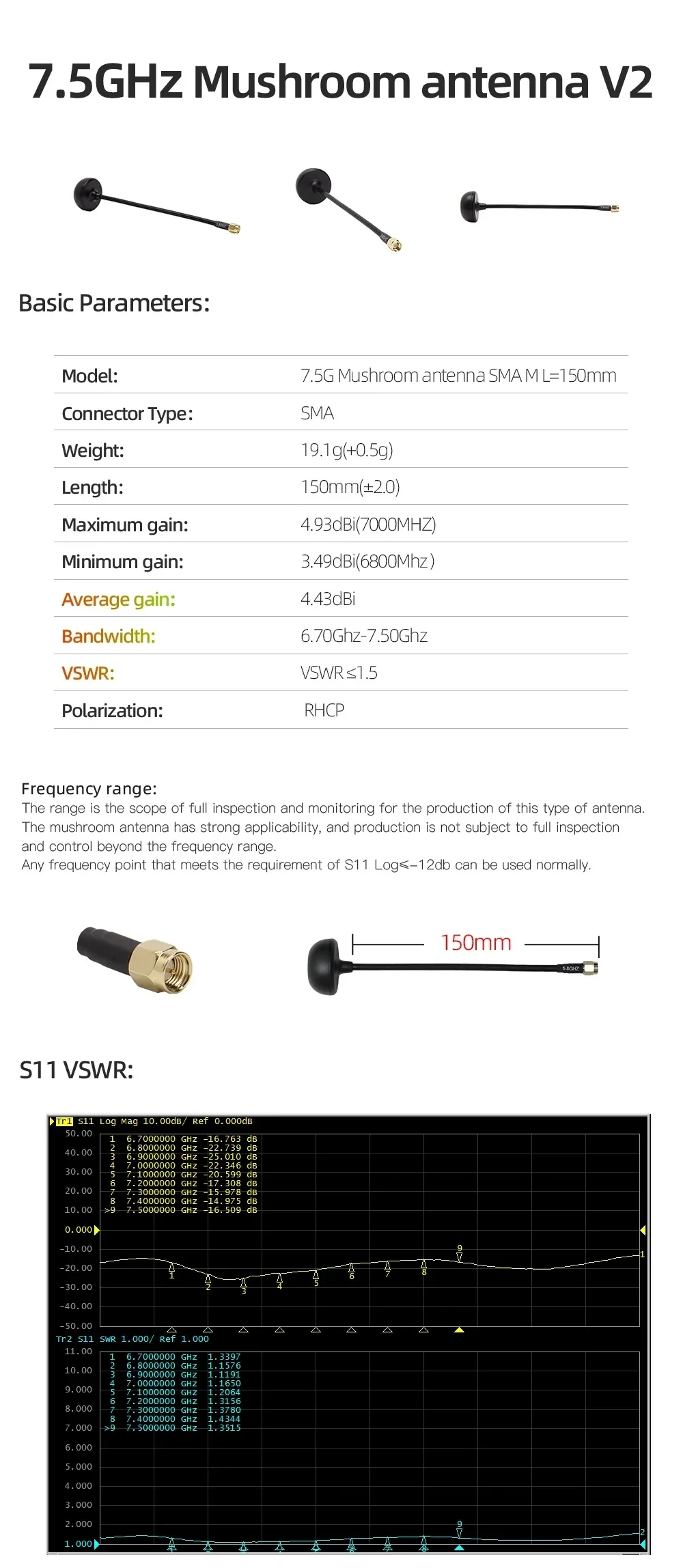

7.5GHz mushroom antenna V2 with SMA connector, 150mm cable length, and listed gain/VSWR parameters

لإعداد متطابق، يستخدم الهوائي الاختياري 7.5GHz Mushroom الهوائي V2 موصل SMA واستقطاب RHCP.

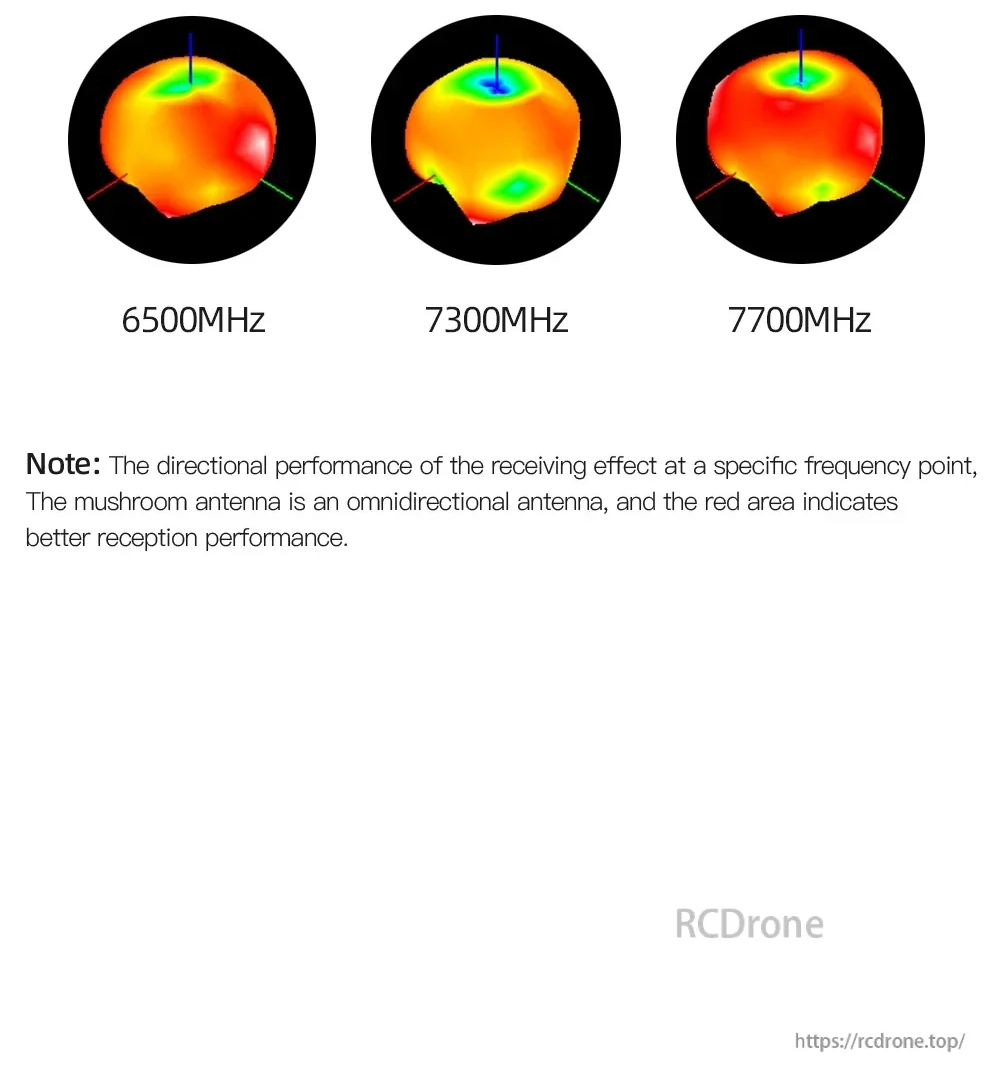

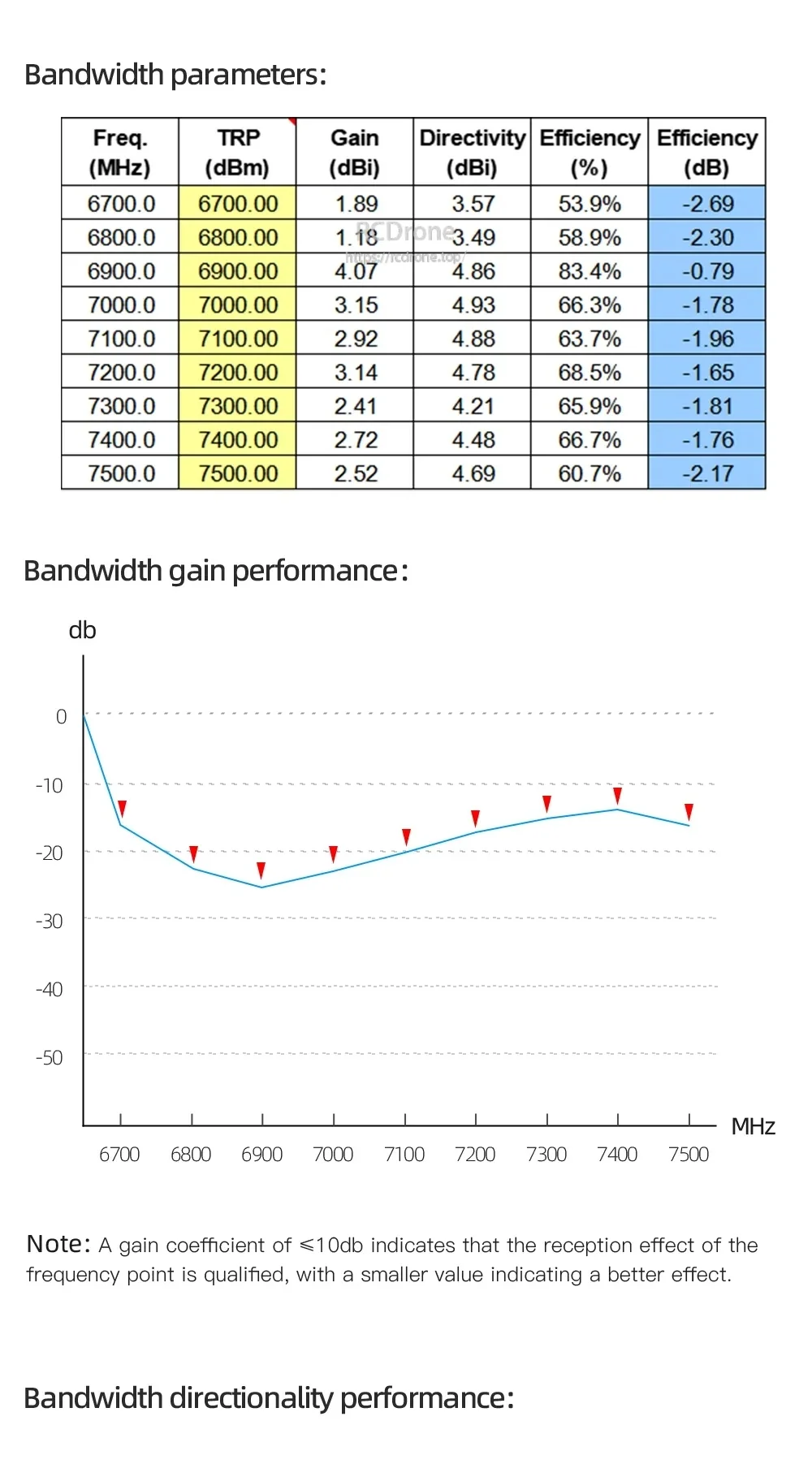

7.5GHz antenna bandwidth parameters table with gain, directivity, and efficiency from 6700 to 7500MHz plus performance curveMushroom antenna directional performance heatmaps at 6500MHz, 7300MHz, and 7700MHz with omnidirectional note
