هوائي GEPRC SOMA 5.8G اتجاهي مسطح RHCP بقوة 17dBi SMA Flat-Patch نطاق 4.9-6 جيجاهرتز
هوائي GEPRC SOMA 5.8G اتجاهي مسطح RHCP بقوة 17dBi SMA Flat-Patch نطاق 4.9-6 جيجاهرتز
GEPRC
تعذر تحميل توفر الالتقاط
نظرة عامة
هوائي GEPRC SOMA 5.8G الاتجاهي ذو اللوحة المسطحة هو هوائي مسطح الاتجاه يستخدم حل RF PCB عالي التردد. يوفر زيادة تصل إلى 17dBi مع VSWR منخفض (متوسط < 1.5) لاستقبال إشارة 5.8GHz بشكل مستقر. الهيكل يستخدم غلافًا مصبوبًا بالحقن مدمجًا وقاعدة من سبائك الألمنيوم 1/4 لتوافق التركيب.
الميزات الرئيسية
- تصميم سلس، فائق النحافة، مدمج
- تصميم اتجاهي عالي الكسب: يصل إلى 17dBi
- تصميم VSWR منخفض (متوسط SWR: < 1.5)
- PCB عالي التردد
- قاعدة من سبائك الألمنيوم 1/4، متوافقة مع مختلف الحوامل
- موصل SMA عالي الجودة لخفض المقاومة وزيادة كفاءة النقل
- يتم اختبار كل هوائي باستخدام محلل طيفي للتحقق من توافق VSWR مع معايير الصناعة

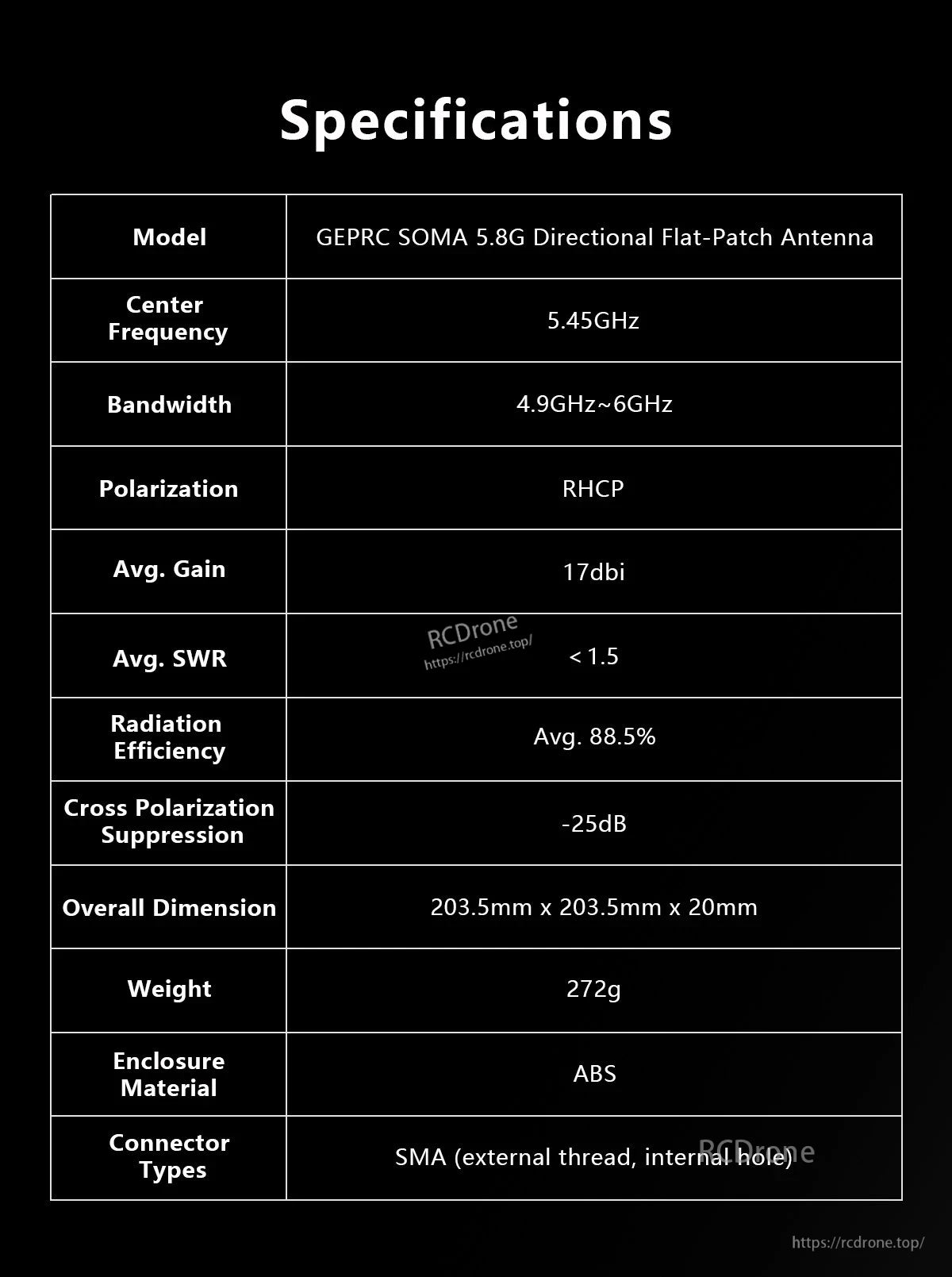

المواصفات
| النموذج | GEPRC SOMA 5.8G هوائي مسطح اتجاهي (هوائي باتش اتجاهي) |
| التردد المركزي | 5.45GHz |
| عرض النطاق | 4.9GHz~6GHz (4900-6000MHz) |
| الاستقطاب | RHCP |
| الكسب / متوسط الكسب | 17dBi (17dbi) |
| نسبة المحور | <= 3 |
| نسبة الوقوف الموجي | <= 1.5 |
| متوسط نسبة الوقوف الموجي | < 1.5 |
| كفاءة الإشعاع | 88.5% (متوسط 88.5%)< |
| قمع الاستقطاب المتقاطع | -25dB |
| عرض الشعاع | 32درجة @ 3dB H-V |
| الأبعاد الكلية | 203.5mm x 203.5 مم × 20 مم |
| الوزن | 272 جرام |
| مادة الغلاف | ABS |
| نوع الموصل | SMA (خيط خارجي، ثقب داخلي) |
| طول الكابل | 400 مم |
رسم بياني لمعامل SWR (نقاط عينة)
| 4.9000000 غيغاهرتز | 1.4258 |
| 5.0000000 غيغاهرتز | 1.3574 |
| 5.3000000 غيغاهرتز | 1.3086 |
| 5.4500000 غيغاهرتز | 1.7667 |
| 5.7000000 غيغاهرتز | 1.6537 |
| 5.8500000 غيغاهرتز | 1.2575 |
| 6.0000000 غيغاهرتز | 1.6251 |
رسم بياني لفقدان العودة (نقاط عينة)
| 4.9000000 غيغاهرتز | -15.340 دB |
| 5.0000000 غيغاهرتز | -18.870 دB |
| 5.3000000 غيغاهرتز | -22.947 دB |
| 5.4500000 غيغاهرتز | -22.176 دB |
| 5.7000000 غيغاهرتز | -15.495 دB |
| 5.8500000 غيغاهرتز | -22.130 دB |
| 6.0000000 غيغاهرتز | -10.068 دB |
بيانات مخطط سميث (نقاط عينة)
| 4.9000000 غيغاهرتز | 57.163 أوم | -28.981 أوم | 1.1208 بيكوفاراد |
| 5.0000000 غيغاهرتز | 47.436 أوم | -9.0681 أوم | 3.5102 بيكوفاراد |
| 5.3000000 غيغاهرتز | 46.290 أوم | 8.6783 أوم | 260.60 بيكوهينري |
| 5.4500000 غيغاهرتز | 53.179 أوم | 3.5669 أوم | 105.82 pH |
| 5.7000000 GHz | 72.343 أوم | 15.259 أوم | 426.05 pH |
| 5.8500000 GHz | 54.706 أوم | -4.2188 أوم | 6.4487 pF |
| 6.0000000 GHz | 80.143 أوم | 15.869 أوم | 420.93 pH |
ما هو المضمن
- 1 × هوائي SOMA 5.8G الاتجاهي
التطبيقات
- إعدادات استقبال فيديو FPV بتردد 5.8GHz
- هوائي استقبال اتجاهي لمحطات FPV الأرضية
لأسئلة اختيار المنتج والتوافق، اتصل بـ support@rcdrone.top or زيارة https://rcdrone.top/.
التفاصيل

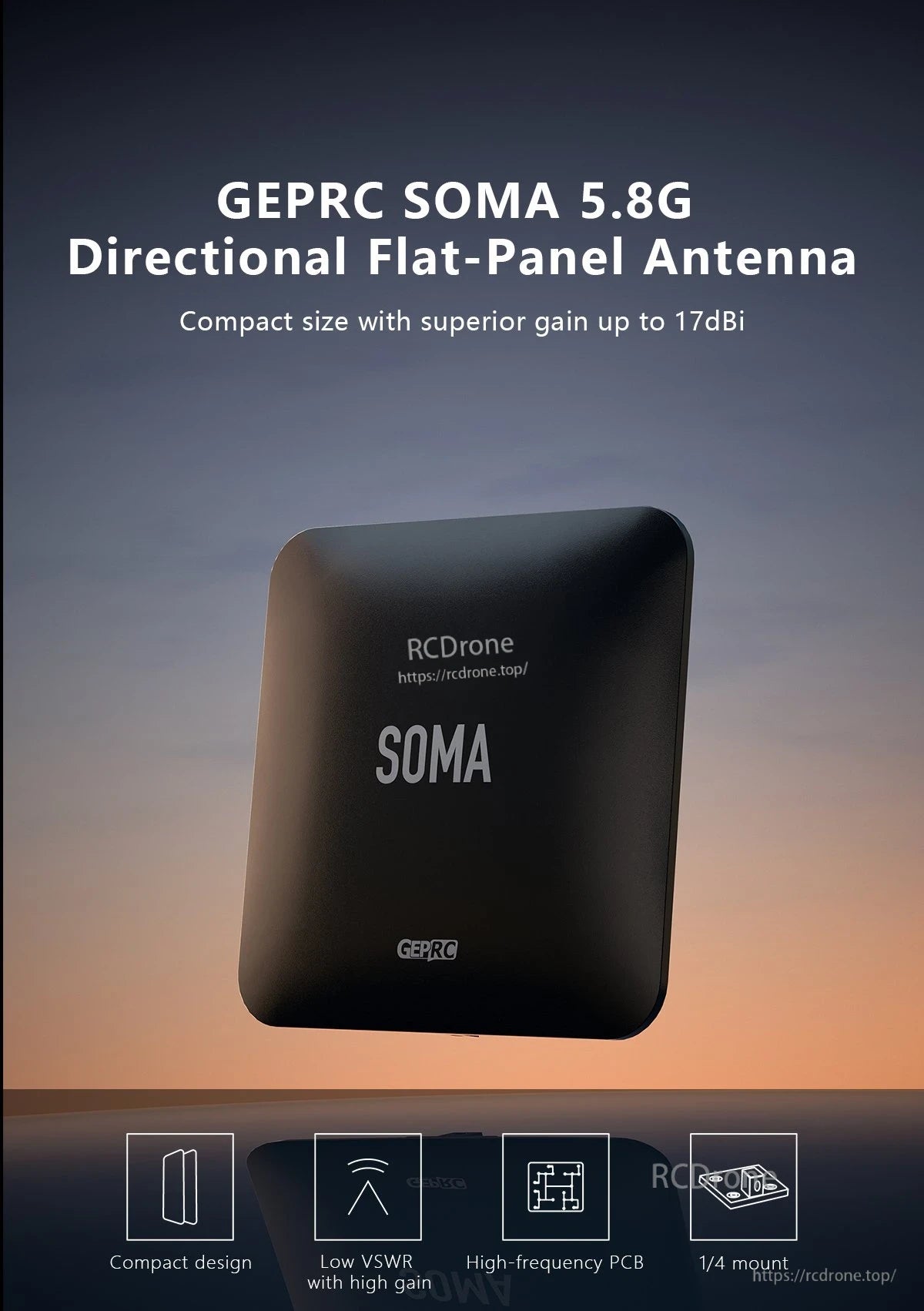

GEPRC يتميز هوائي GEPRC SOMA 5.8G الاتجاهي بتصميم مدمج مع تركيب 1/4 وكسب معلن يصل إلى 17dBi.

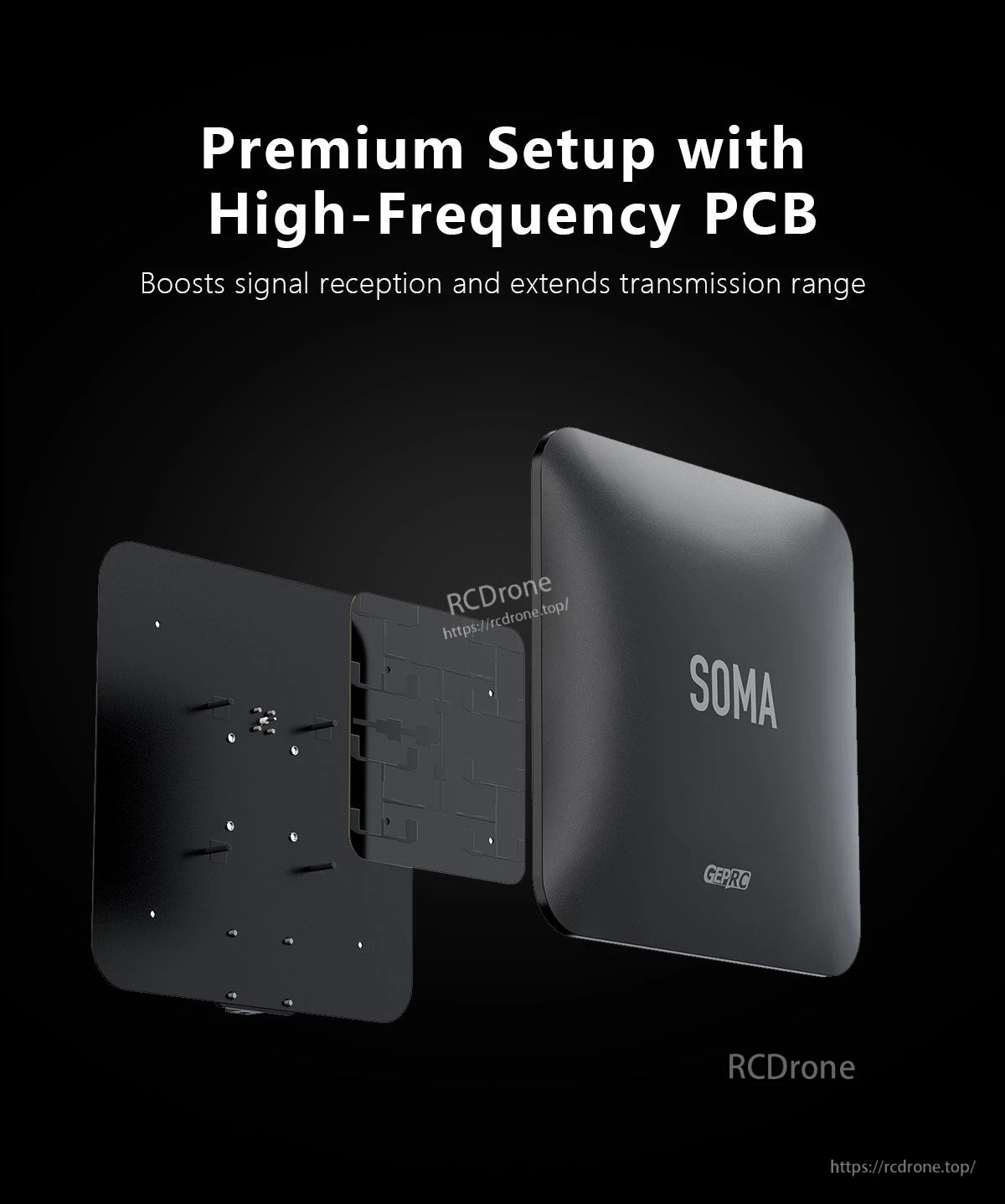

الـ GEPRC SOMA 5.تتميز هوائي اللوحة المسطحة الاتجاهية 8G بتصميم مربع نحيف مع تصميم PCB عالي التردد متعدد الطبقات.

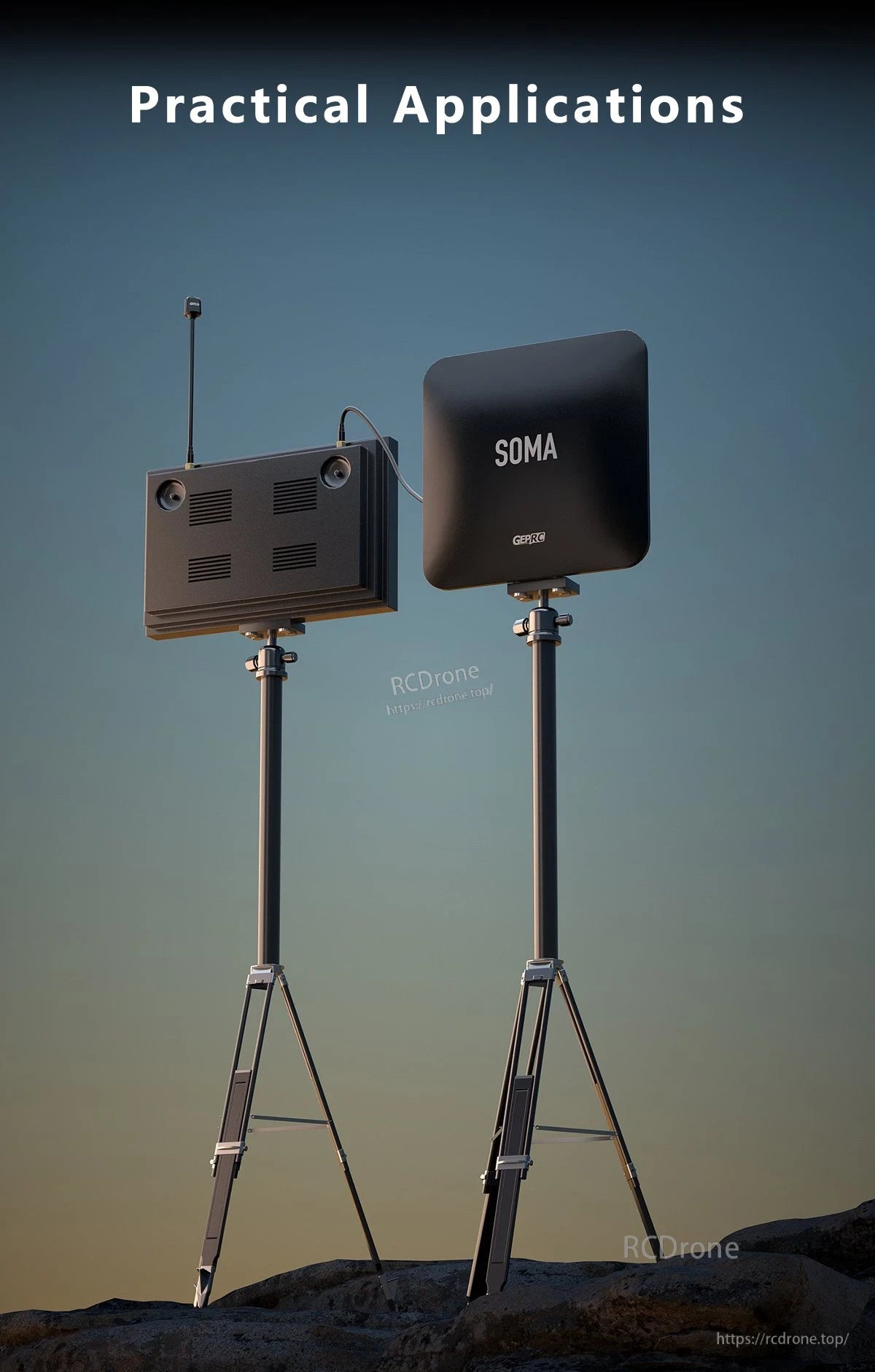

يتم تثبيت هوائي GEPRC SOMA المسطح بسهولة على حامل ثلاثي القوائم لتوفير إعداد أرضي اتجاهي مستقر بتردد 5.8G.
يستخدم هوائي GEPRC SOMA المسطح الاتجاهي بتردد 5.8G استقطاب RHCP مع موصل SMA ويحقق متوسط كسب يبلغ 17dBi عبر نطاق 4.9–6GHz.

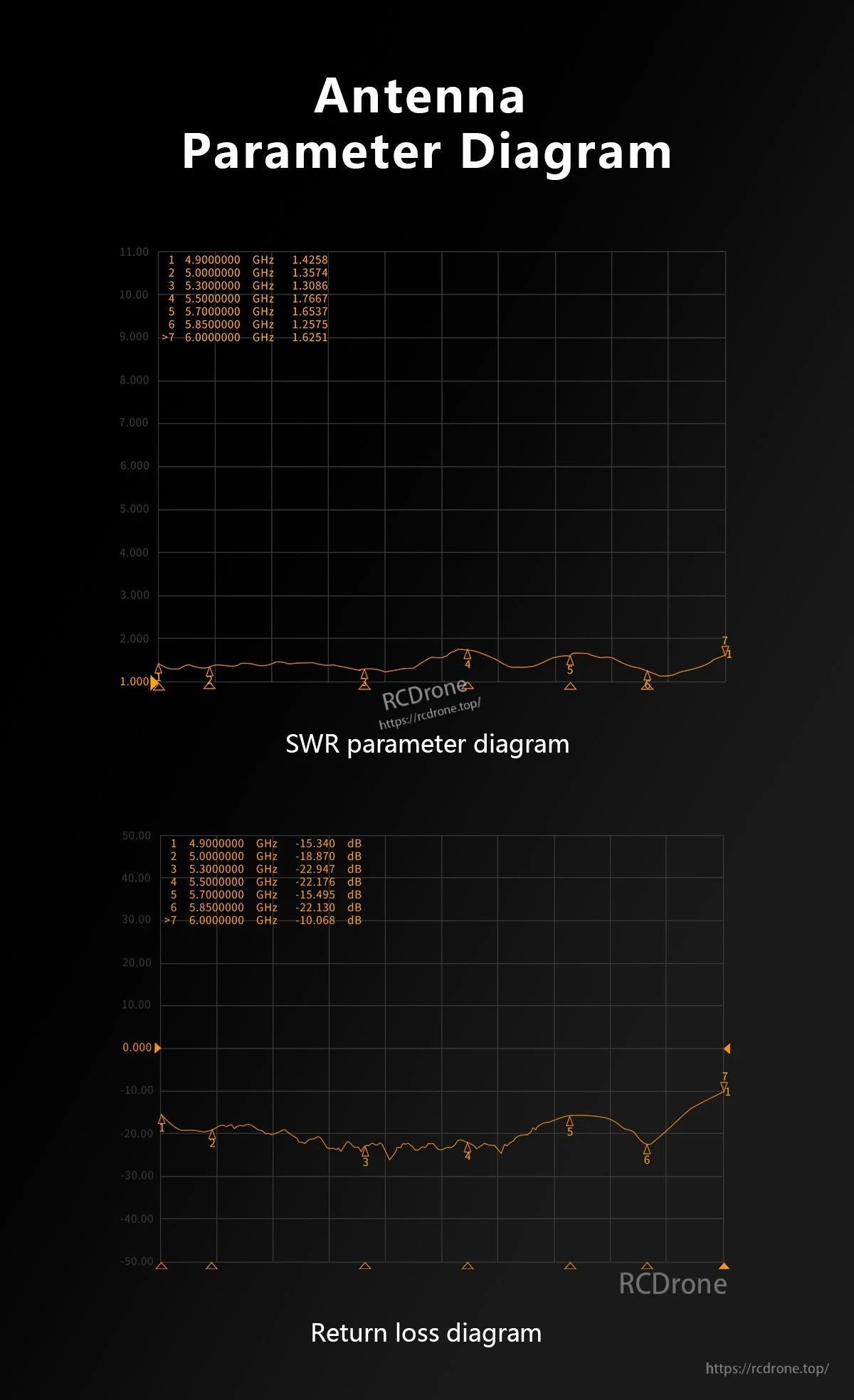

تساعد مخططات SWR وخسارة العودة عبر نطاق 4.9–6.0 GHz في التحقق من توافق الهوائي لاستخدام نطاق FPV بتردد 5.8GHz.

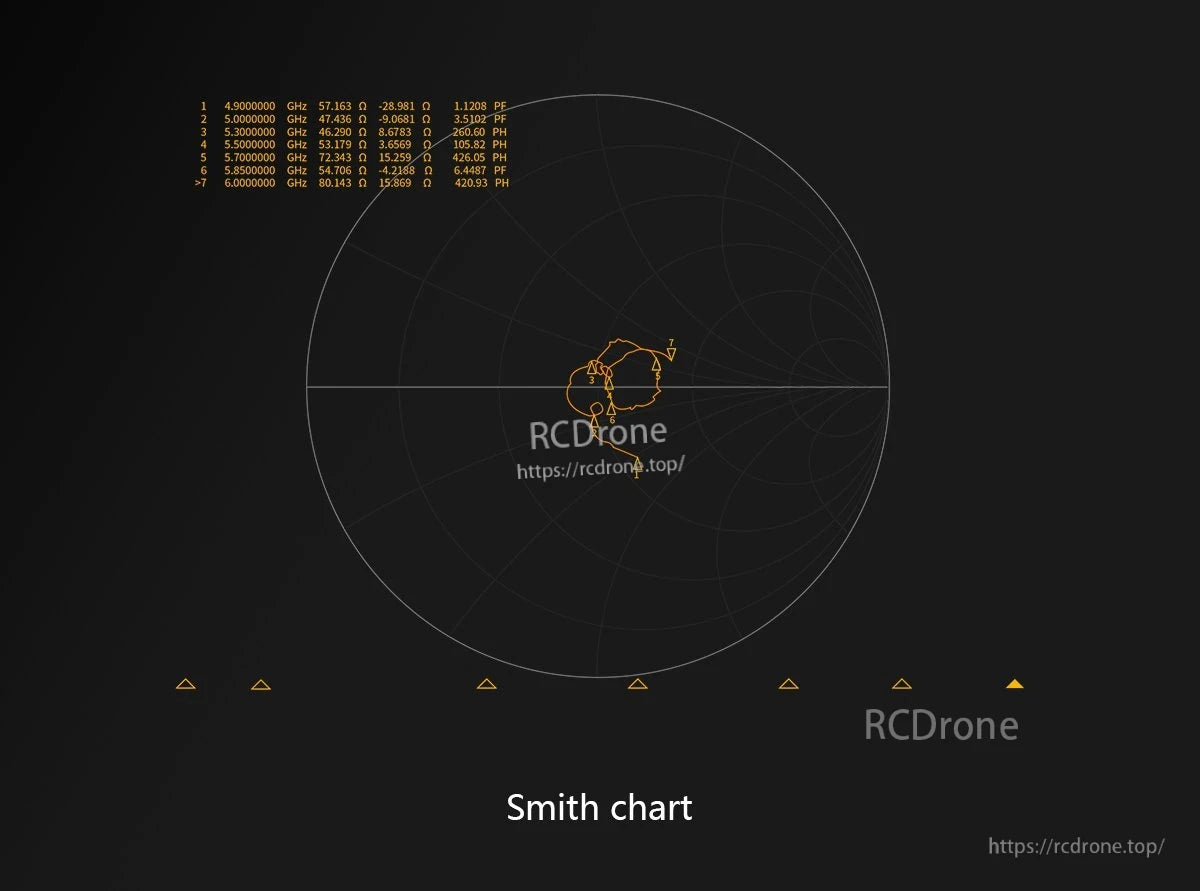

تساعد قياسات المعاوقة عبر نطاق 4.9–6.0 GHz في التحقق من توافق الهوائي حول نطاق 5.8 GHz.

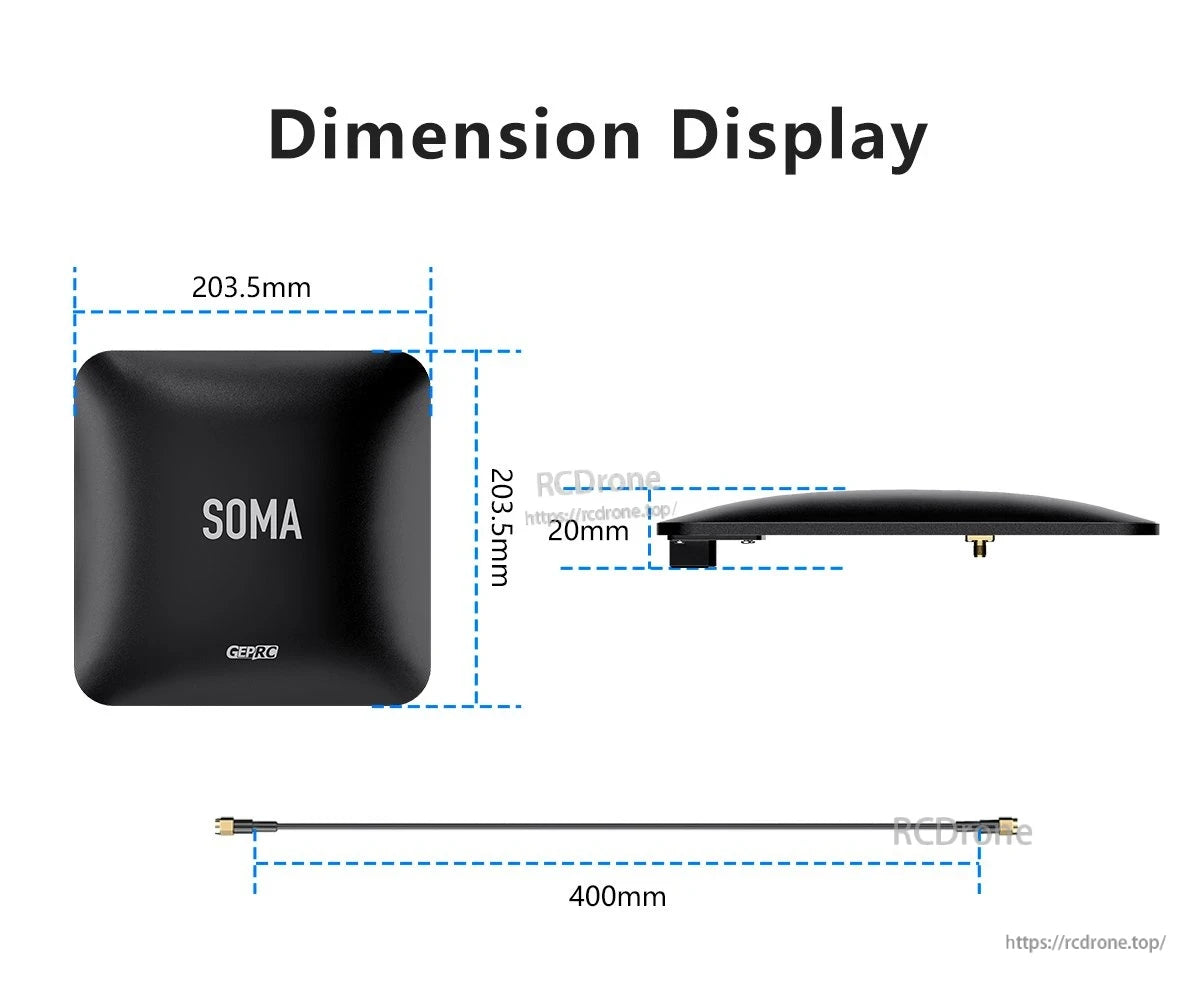

يبلغ قياس هوائي GEPRC SOMA المسطح الاتجاهي 203.5mm x 203.5mm x 20mm ويشمل سلك coax بطول 400mm لتركيب مرن.

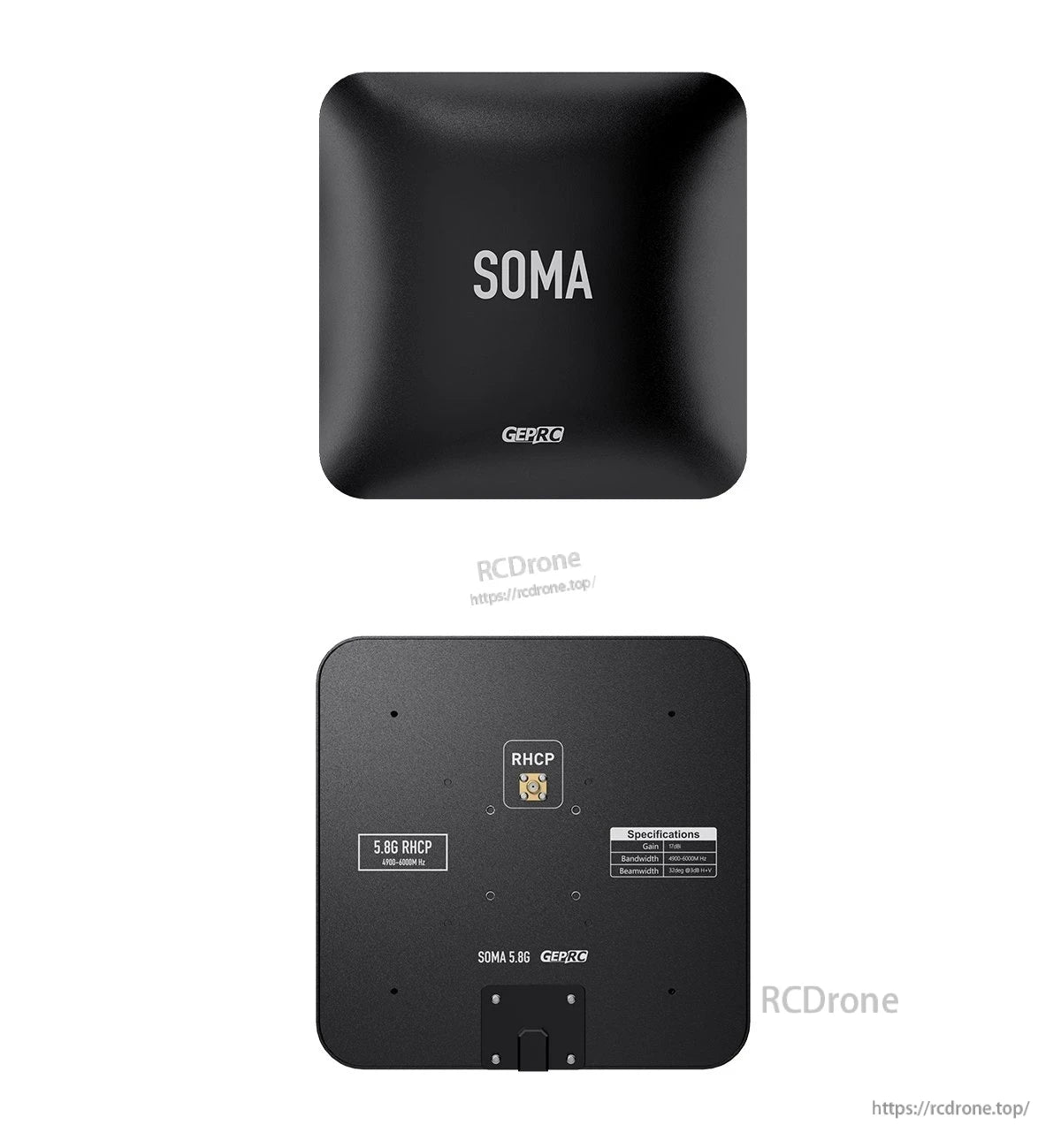

يستخدم هوائي GEPRC SOMA المسطح الاتجاهي بتردد 5.8G موصل SMA من نوع RHCP لتوصيلات هوائي FPV المباشرة.

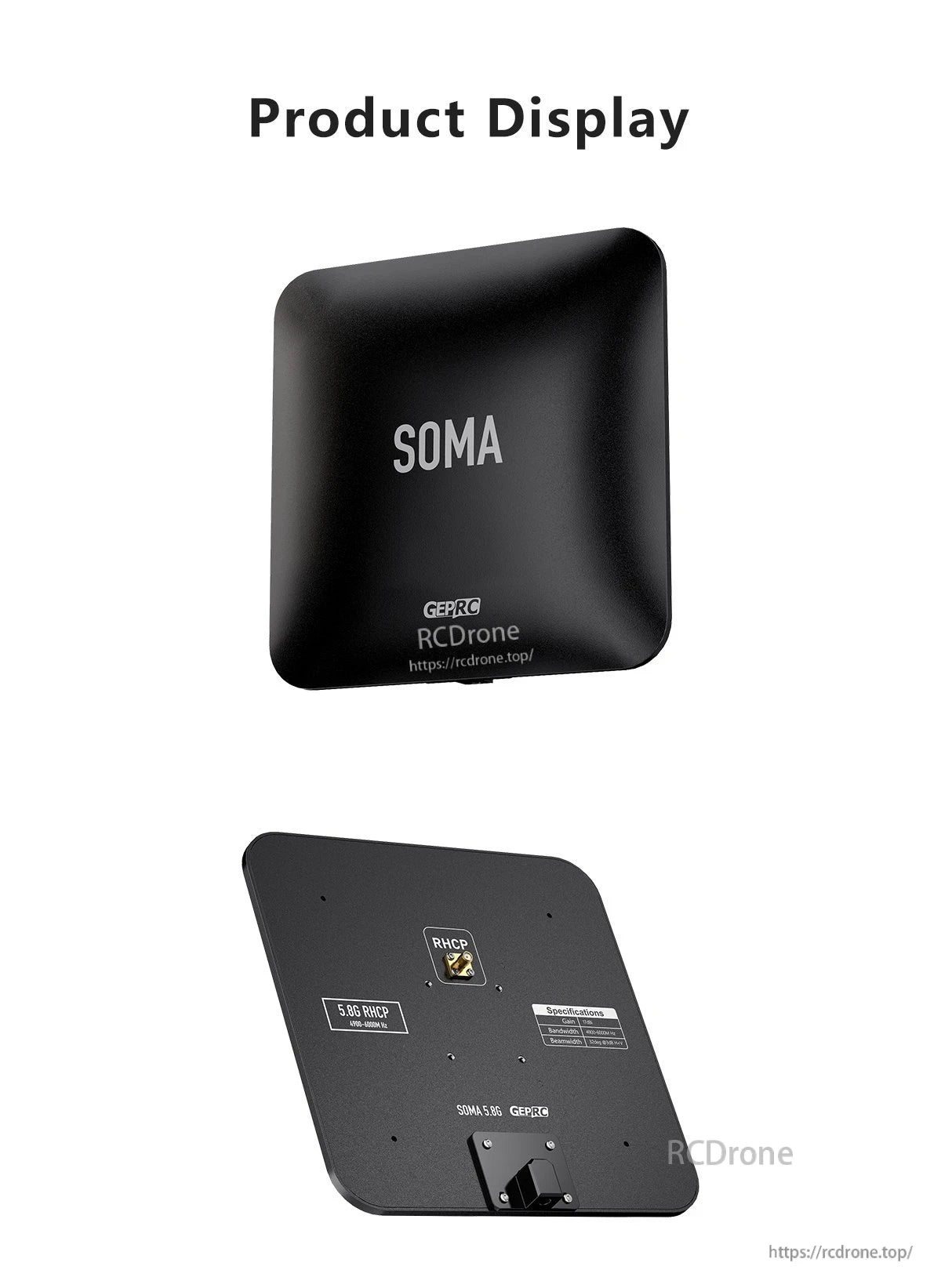

GEPRC SOMA 5.تستخدم هوائي اللوحة المسطحة 8G استقطاب RHCP مع نطاق ترددي من 4900-6000 ميجاهرتز وموصل مثبت في الخلف لتسهيل الإعداد.

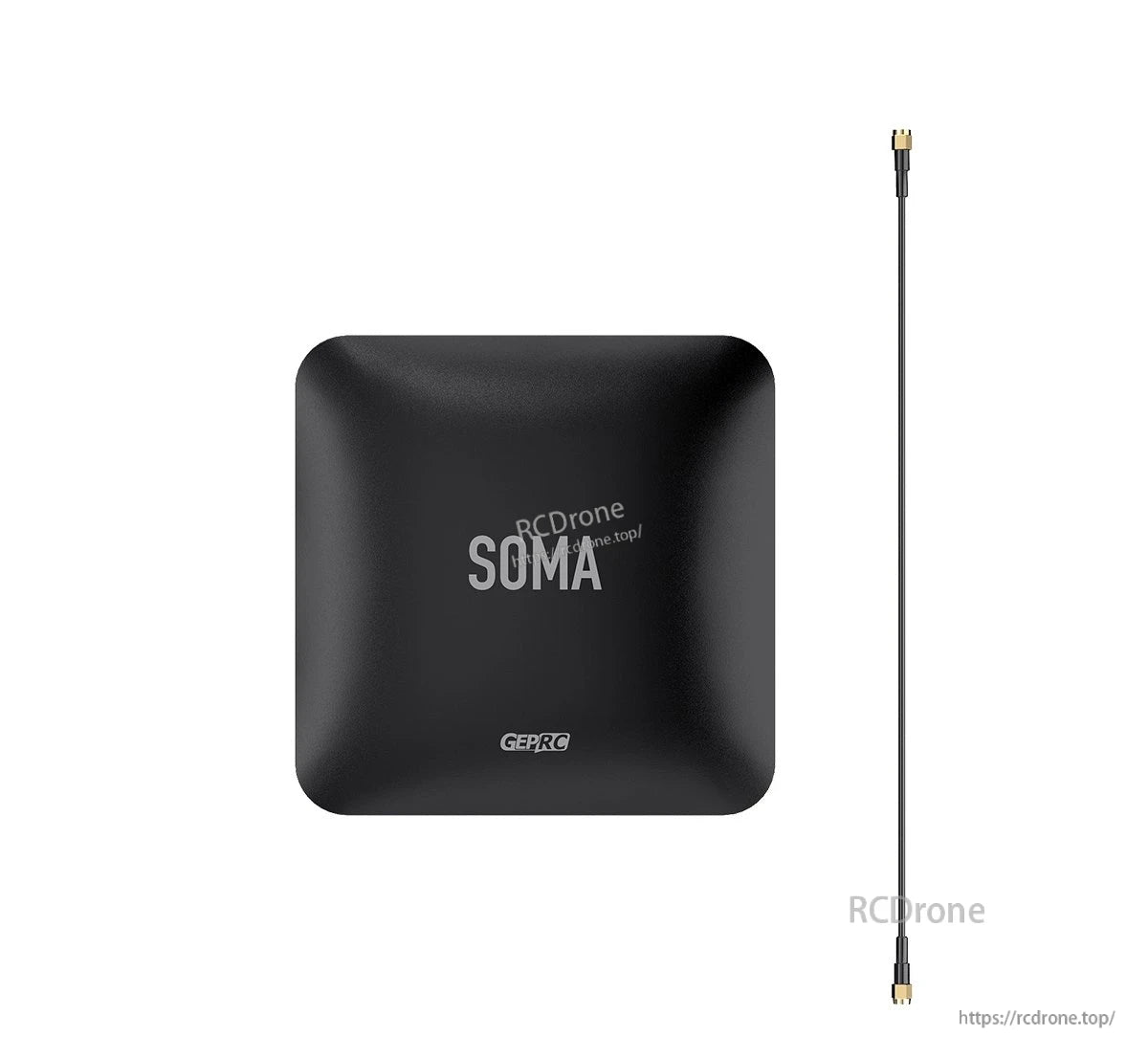

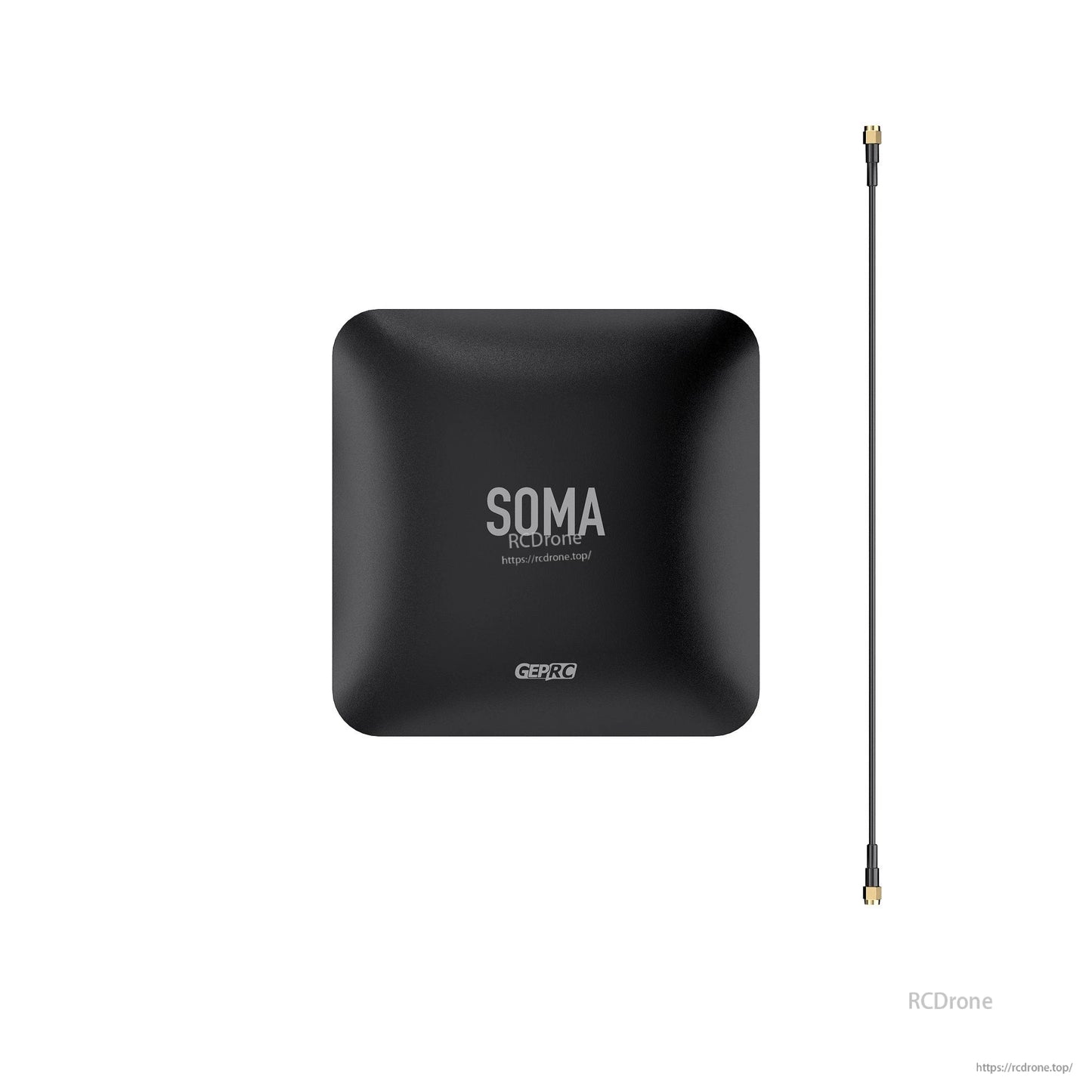

يتضمن هوائي GEPRC SOMA الاتجاهي اللوحة المسطحة النحيفة باللون الأسود وسلك كواكس طويل لوضع مرن على إعداد FPV الخاص بك.
