نظرة عامة
يعتبر جهاز الاستقبال Beitian BE-122 وحدة GNSS/GPS من طراز M10 مزودة بذاكرة FLASH مدمجة، مصممة للتكامل مع وحدات التحكم في الطيران FPV وأنظمة الملاحة بالطائرات بدون طيار (بما في ذلك SEEKER 3). يدعم أنظمة الأقمار الصناعية المتعددة ويوفر مخرجات بيانات UART بمستوى TTL بالإضافة إلى مخرج مؤشر PPS.
الميزات الرئيسية
- الشريحة: M10050
- نوع المستقبل: GPS L1 C/A; QZSS L1 C/A/S; BDS B1I/B1C; Galileo E1B/C; SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN)
- نظام الموقع الافتراضي: GPS, BDS, GALILEO
- نظام التعزيز: SBAS, QZSS
- فلاش: يمكن تغيير التكوين ولن يتم فقدان الطاقة
- مستوى بيانات TTL; البروتوكولات: NMEA, UBX

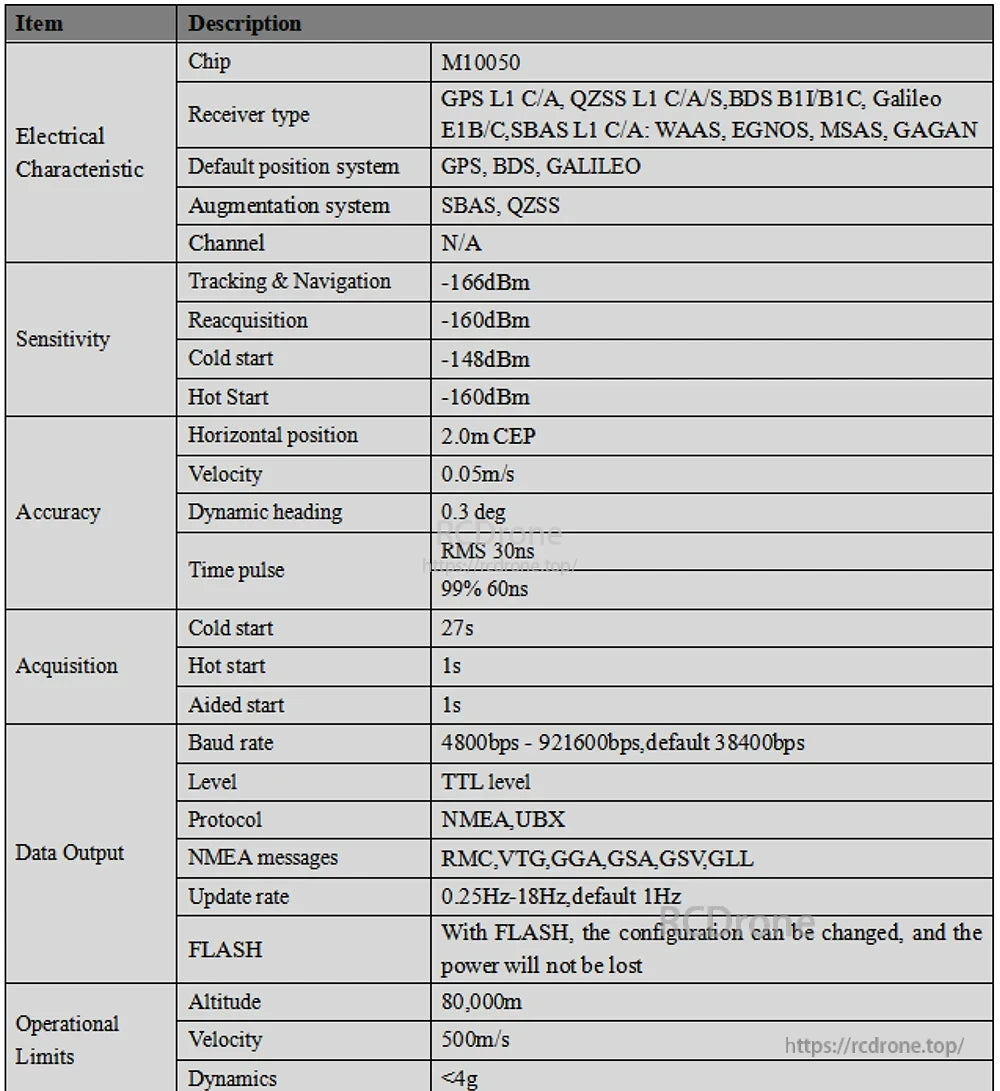

المواصفات
| النموذج | BE-122 GPS |
| رمز علامة الوحدة | 2302171936 |
| الشريحة | M10050 |
| نوع المستقبل | GPS L1 C/A; QZSS L1 C/A/S; BDS B1I/B1C; Galileo E1B/C; SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN) |
| نظام الموقع الافتراضي | GPS, BDS, GALILEO |
| نظام التعزيز | SBAS, QZSS |
| القناة | غير متوفر | حساسية (تتبع & الملاحة) | -166 ديسيبل ملي واط |
| حساسية (إعادة الاستحواذ) | -160 ديسيبل ملي واط |
| حساسية (بدء بارد) | -148 ديسيبل ملي واط |
| حساسية (بدء ساخن) | -160 ديسيبل ملي واط |
| الموقع الأفقي | 2.0 م CEP |
| دقة السرعة | 0.05 م/ث |
| الاتجاه الديناميكي | 0.3 درجة |
| نبضة الوقت | RMS 30 نانوثانية؛ 99% 60 نانوثانية |
| الاكتساب (بدء بارد) | 27 ثانية |
| الاكتساب (بدء ساخن) | 1 ثانية |
| الاكتساب (بدء مساعد) | 1 ثانية |
| معدل البود | 4800 بت في الثانية - 921600 بت في الثانية (افتراضي 38400 بت في الثانية) |
| مستوى الإخراج | مستوى TTL |
| البروتوكول | NMEA، UBX |
| رسائل NMEA | RMC، VTG، GGA، GSA، GSV، GLL |
| معدل التحديث | 0.25 هرتز - 18 هرتز (افتراضي 1 هرتز) |
| فلاش | مع فلاش، يمكن تغيير التكوين، ولن يتم فقدان الطاقة |
| الحدود التشغيلية (الارتفاع) | 80,000 م |
| الحدود التشغيلية (السرعة) | 500 م/ث |
| الحدود التشغيلية (الديناميكية) | <4 ج |
| جهد الإدخال | DC 3.6 فولت - 5.5 فولت (نموذجي: 5.0 فولت) |
| التيار | 15 مللي أمبير / 5.0 فولت |
| الأبعاد | 16.3 * 12.4 * 4.4 مم |
| الوزن | 3 جرام |
| موصل | لحام |
| درجة حرارة التشغيل | -40°C ~ +85°C |
| درجة حرارة التخزين | -40°C ~ +105°C |
| LED PPS | غير موضوعة: الضوء مطفأ؛ بعد التموقع ثلاثي الأبعاد: يبدأ في الوميض (المؤشر موصوف كضوء أزرق / ضوء PPS أحمر في الوثائق) |

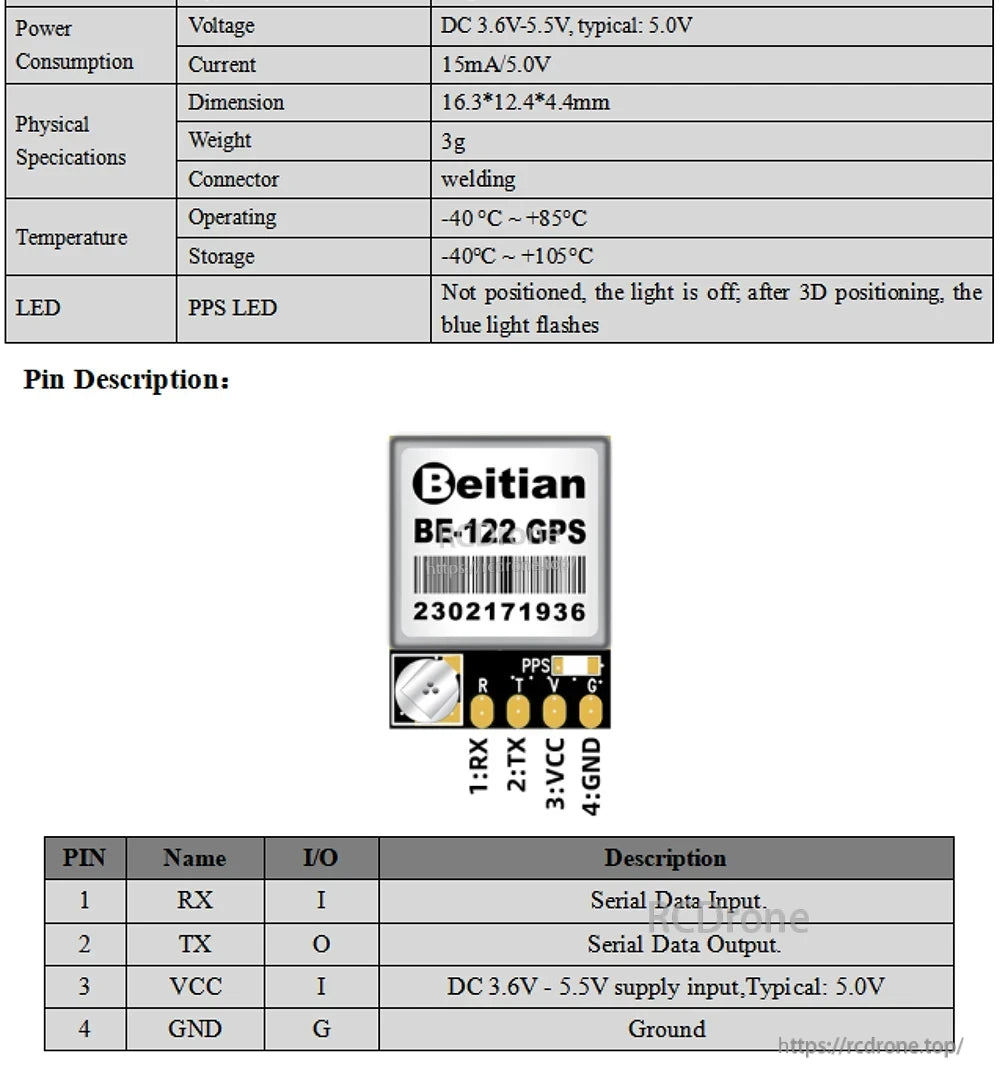

وصف الدبوس
| الدبوس | الاسم | إدخال/إخراج | الوصف |
| 1 | RX | إدخال | إدخال بيانات تسلسلية |
| 2 | TX | إخراج | إخراج بيانات تسلسلية |
| 3 | VCC | إدخال | مدخل طاقة DC 3.6 فولت - 5.5 فولت (نموذجي: 5.0 V) |
| 4 | GND | G | الأرض |
الأبعاد الميكانيكية (قيم الرسم)
- 12.40 ±0.2 مم
- 12.00 مم
- 16.30 ±0.2 مم
- 4.41 ±0.2 مم
- 1.50 مم
- 0.80 مم
- 2.00 مم
- 0.50 كحد أقصى
- 4.20 مم
- 11.5 مم
- 11.6 مم
- 6.00 مم
- 2.00 مم
للحصول على دعم التكامل (الأسلاك، إعدادات UART، والتكوين)، اتصل بـ https://rcdrone.top/ أو support@rcdrone.top.
التفاصيل

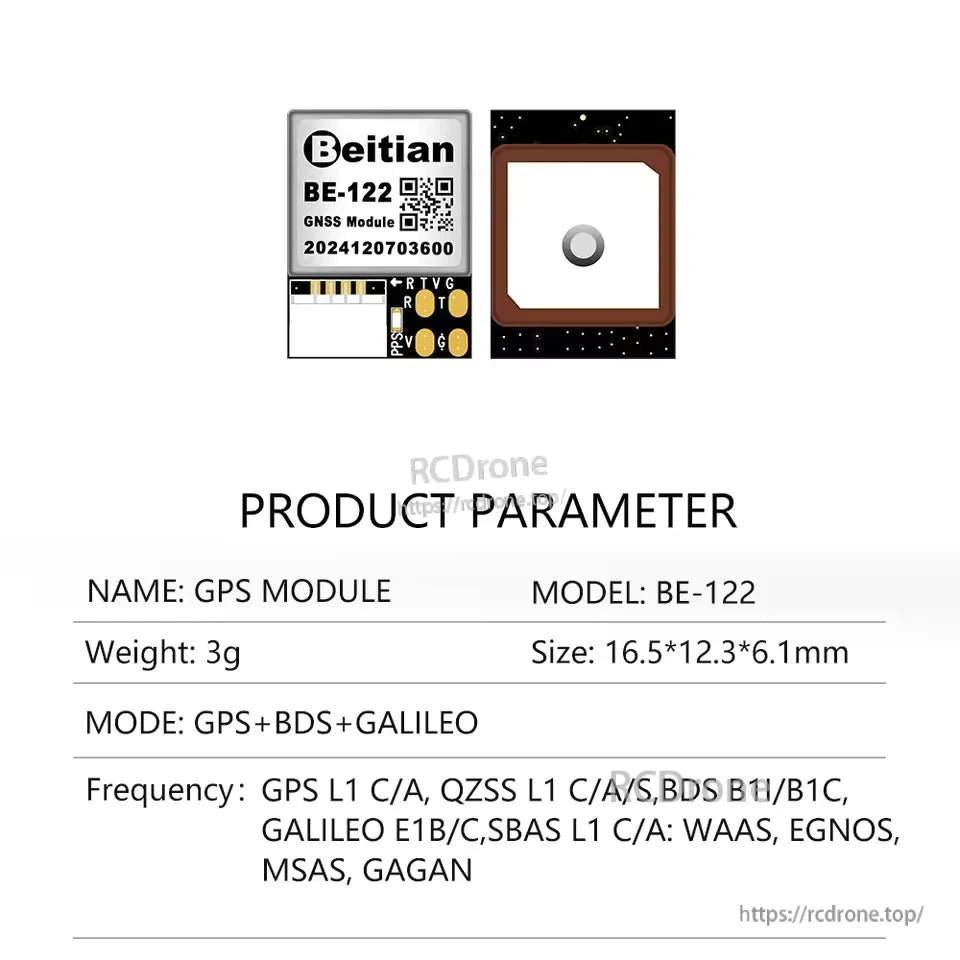

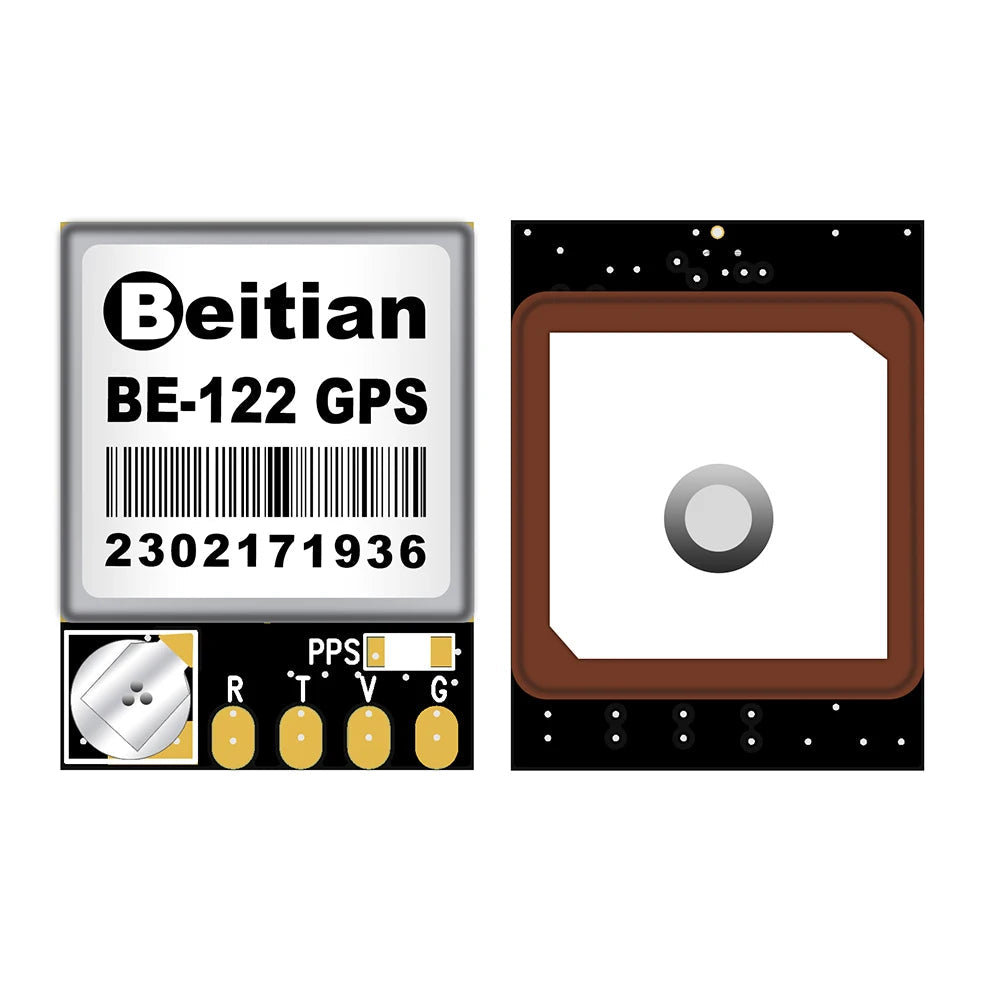

يستخدم وحدة GPS GNSS Beitian BE-122 تصميم هوائي مدمج مع وسادات مرقمة بوضوح R و T و V و G و PPS لسهولة الأسلاك.
تدعم وحدة GPS GNSS Beitian BE-122 M10 GPS/BDS/Galileo مع إخراج NMEA/UBX، وإشارة بمستوى TTL، ومعدل تحديث يصل إلى 18Hz.

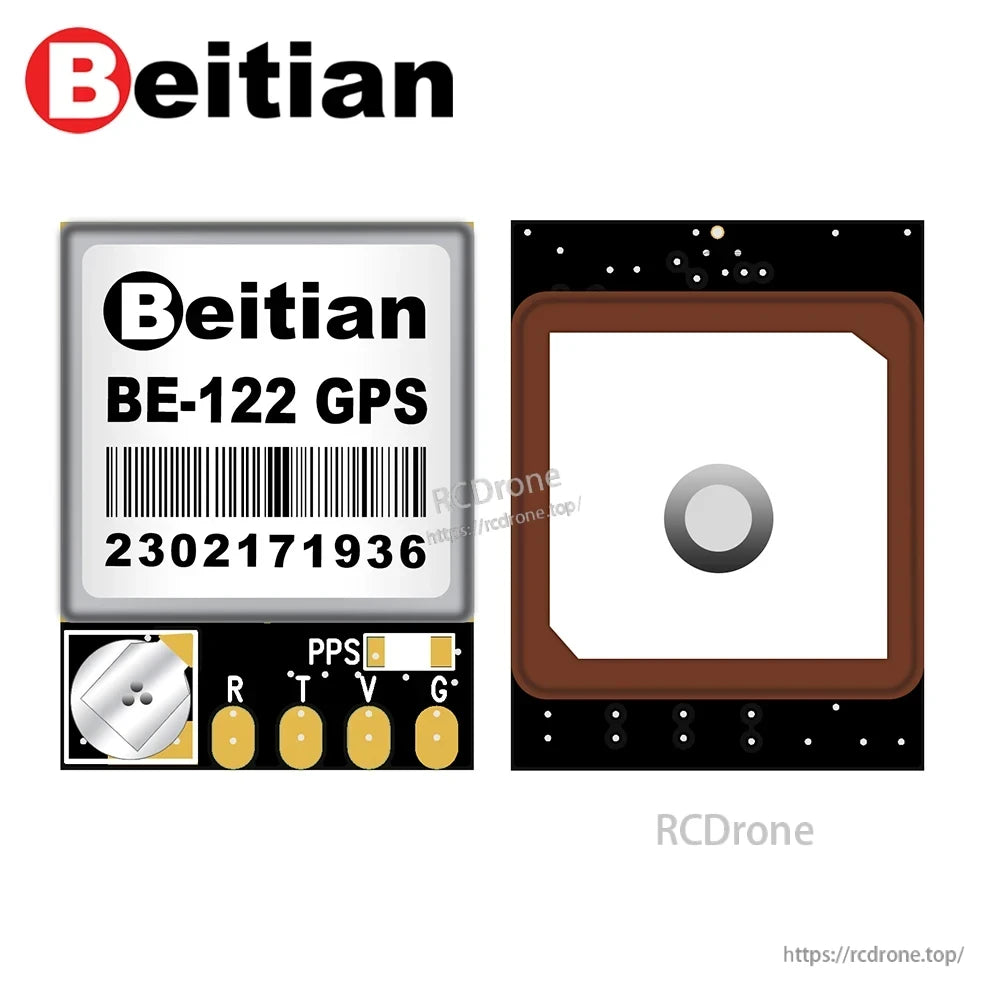

وحدة GPS Beitian BE-122 تستخدم وسادات RX/TX التسلسلية مع مدخل طاقة من 3.6 إلى 5.5 فولت ومؤشر LED PPS للدلالة على الحالة.
