مشفّر مغناطيسي iFlight AS5048A

AS5048 هو مستشعر موضع زاوية 360° سهل الاستخدام مع مخرج عالي الدقة بدقة 14 بت. الدقة القصوى للنظام هي 0.05° بشرط أن يتم إجراء التسوية والمتوسط بواسطة المتحكم الدقيق الخارجي. يقيس الدائرة المتكاملة الموضع المطلق لزاوية دوران المغناطيس ويتكون من مستشعرات هول، ومحول تناظري-رقمي، ومعالجة إشارة رقمية. يمكن برمجة موضع الصفر عبر SPI أو أمر الدائرة المتكاملة. لذلك لم يعد هناك حاجة إلى مبرمج. هذا يبسط تجميع النظام الكامل لأن موضع الصفر للمغناطيس لا يحتاج إلى محاذاة ميكانيكية. يساعد هذا المطورين على تقصير وقت تطويرهم. يتحمل المستشعر عدم المحاذاة، وتغيرات الفجوة الهوائية، وتغيرات درجة الحرارة، وكذلك المجالات المغناطيسية الخارجية.تجعل هذه المتانة ونطاق درجات الحرارة الواسع (-40 درجة مئوية إلى +150 درجة مئوية) من AS5048 الدائرة المتكاملة مثالية لاستشعار زاوية الدوران في البيئات الصناعية والطبية القاسية. يمكن توصيل عدة دوائر متكاملة AS5048 في سلسلة لتسهيل قراءة البيانات التسلسلية. يمكن الوصول مباشرة إلى معلومات الموقع المطلقة للمغناطيس عبر مخرج PWM ويمكن قراءتها عبر واجهة SPI قياسية أو واجهة IC عالية السرعة. تأتي النسخة AS5048A مع واجهة SPI و PWM. النسخة AS5048B مُعدة مع واجهة IC ولديها أيضًا مخرج PWM. يسمح منظم الجهد الداخلي بتشغيل AS5048 إما على إمدادات 3.3 فولت أو 5 فولت.

تم تصميمه خصيصًا لمحرك iPower Motor GBM5208 GBM6208 GBM6212 GBM8017 GBM8028 GBM8108 GBM110، يرجى ملاحظة أنه يجب أن تكون هناك ثقوب براغي على محرك الجيمبال لتناسب لوحة التركيب المعدنية، وإلا ستحتاج إلى القيام بذلك بنفسك لتركيبها. يتم عرض أبعاد الجزء المصنوع من سبائك الألمنيوم أدناه.

مستشعر زاوية موضع غير تلامسي بزاوية 360°

واجهة IC قياسية SPI أو عالية السرعة و PWM

موضع الصفر القابل للبرمجة ببساطة عبر SPI أو أمر IC

لا حاجة لمبرمج

دقة كاملة بمقياس 14 بت 0.0219°/LSB

دقة الزاوية 0.05° بعد خطية النظام ومتوسطه

قدرة سلسلة الأقحوان

متحمل لتغيرات الفجوة الهوائية نطاق إدخال المجال المغناطيسي: 30mT – 70mT

-40°C إلى +150°C نطاق درجة حرارة البيئة

متوافق مع 3.3V / 5V

حزمة TSSOP بـ 14 دبوس (5x6.4mm)

حجم المغناطيس 6mm x 2.5mm

كشف موضع المفصل الروبوتي

تحكم في موضع المحرك الصناعي (استخدمناه لوحدة التحكم BLDC مع نظام أليكس موس)

الروبوتات الطبية ومعدات اللياقة البدنية

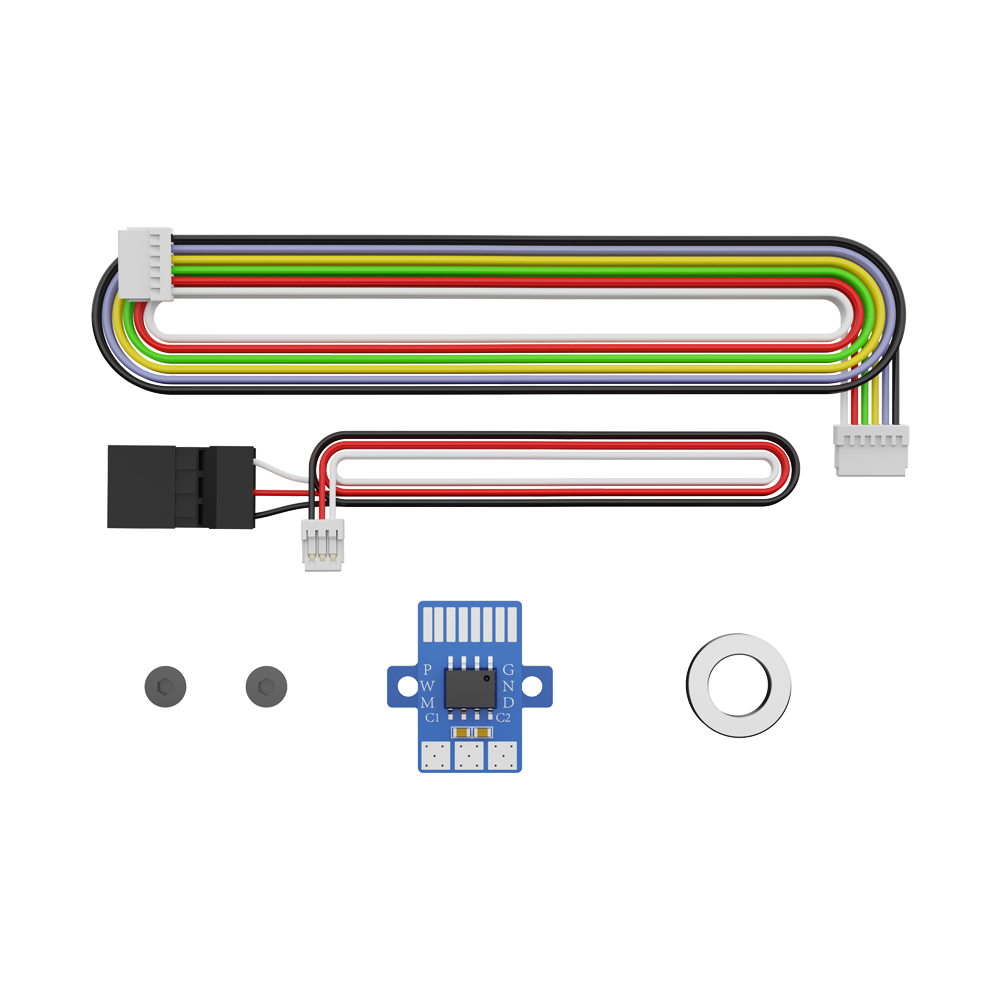

1 × AS5048A مع الأسلاك (المحرك غير مشمول!)
