محرك درون FPV MAD BSC 3120 بدون فرشاة 500KV / 700KV / 1000KV (BSC3120 V1.0)
محرك درون FPV MAD BSC 3120 بدون فرشاة 500KV / 700KV / 1000KV (BSC3120 V1.0)
MAD
تعذر تحميل توفر الالتقاط
نظرة عامة

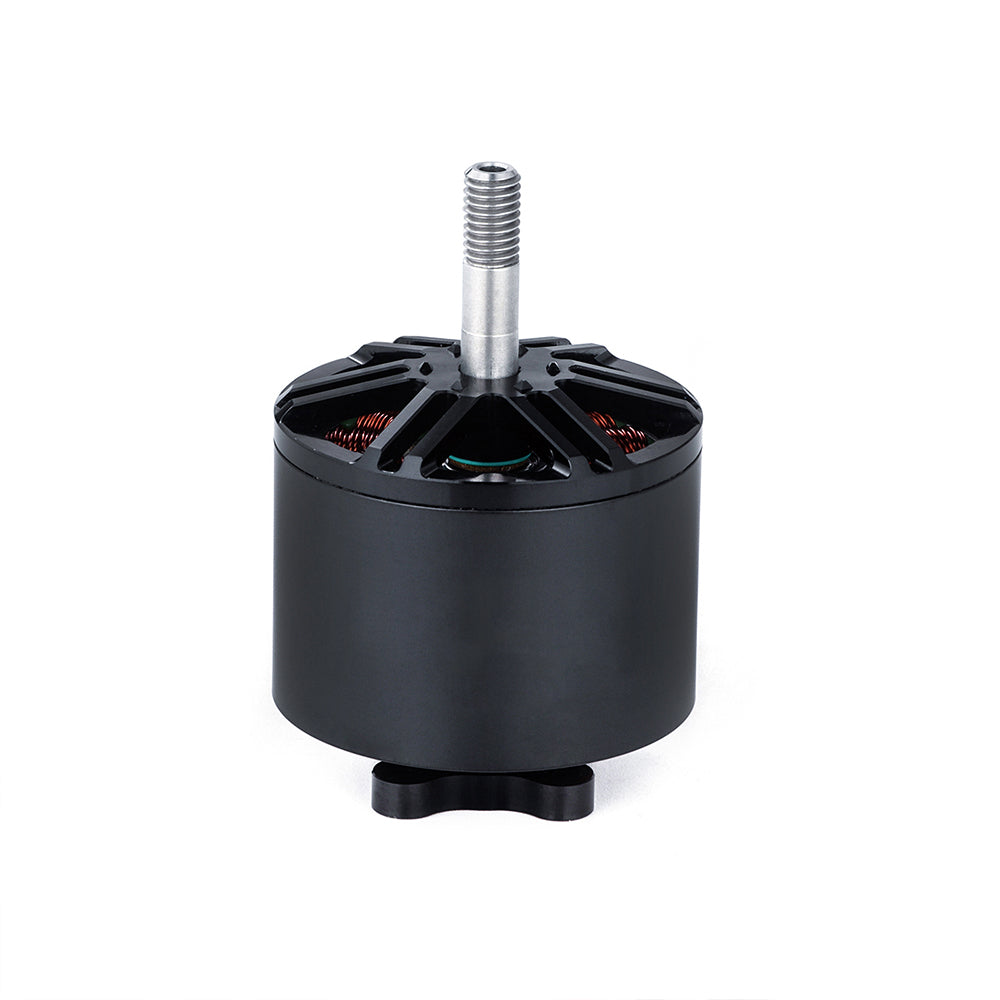

محرك الطائرة بدون طيار MAD BSC3120 V1.0 هو محرك من سلسلة BSC مصمم كخيار للمبتدئين يوازن بين الفعالية من حيث التكلفة وجودة البناء المتسقة لمجموعة واسعة من الطيارين، من المبتدئين إلى المستخدمين ذوي الخبرة. تشمل خيارات KV المعروضة 500KV و700KV-8S و1000KV-6S.
الميزات الرئيسية
- منصة محرك فئة BSC3120 الموفرة للطاقة (تم عرض متغيرات 500KV / 700KV / 1000KV)
- توازن الدوار: ≤5 ملغ
- واجهة تثبيت مروحة صمولة M5
- كابل سيليكون 300 مم 16# Awg (أسود)
المواصفات
عام (بيانات المحرك)
| نموذج المحرك | MAD BSC3120 V1.0 |
| عدد أزواج الأقطاب / الفتحات | 12N14P |
| حجم المحرك | D:37.1 × 56.5 مم |
| توازن الدوار | ≤5 ملغ |
| ثقوب تثبيت المروحة | صمولة M5 |
| ثقوب تثبيت المحرك | D:19 M3×4 |
| قطر العمود | IN: 5 مم |
| طول الكابل | 300 مم 16# Awg(أسود) سيليكون |
500KV (12S، مروحة: 10x5x3)
| الوزن المحسن | 146.5 غرام |
| أقصى دفع | 6.0 كغ |
| تيار عدم التحميل | 1.2A / 20V |
| أقصى تيار | 53.8 A |
| المقاومة الداخلية | 65 ملΩ |
| أقصى طاقة | 2691 واط |
| وزن المحرك | 146.5 جرام |
| وزن المنتج في العلبة | 165 جرام |
700KV (8S، دافعة: 10x5x3)
| الوزن المحسن | 146.5 جرام |
| أقصى دفع | 5.0 كجم |
| تيار عدم التحميل | 1.45 أ / 20فولت |
| أقصى تيار | 61.5 أ |
| المقاومة الداخلية | 81 ملΩ |
| أقصى طاقة | 2067.1 واط |
| وزن المحرك | 146.5 جرام |
| وزن المنتج في العلبة | 165 جرام |
1000KV (6S، دافعة: 10x5x3)
| الوزن المحسن | 146 جرام |
| أقصى دفع | 5.9 كجم |
| تيار عدم التحميل | 0.7 A / 10V |
| التيار الأقصى | 105.4 A |
| المقاومة الداخلية | 29.5 مΩ |
| الطاقة القصوى | 2636 واط |
| وزن المحرك | 146 جرام |
| وزن المنتج مع العلبة | 164.5 جرام |
ما هو متضمن

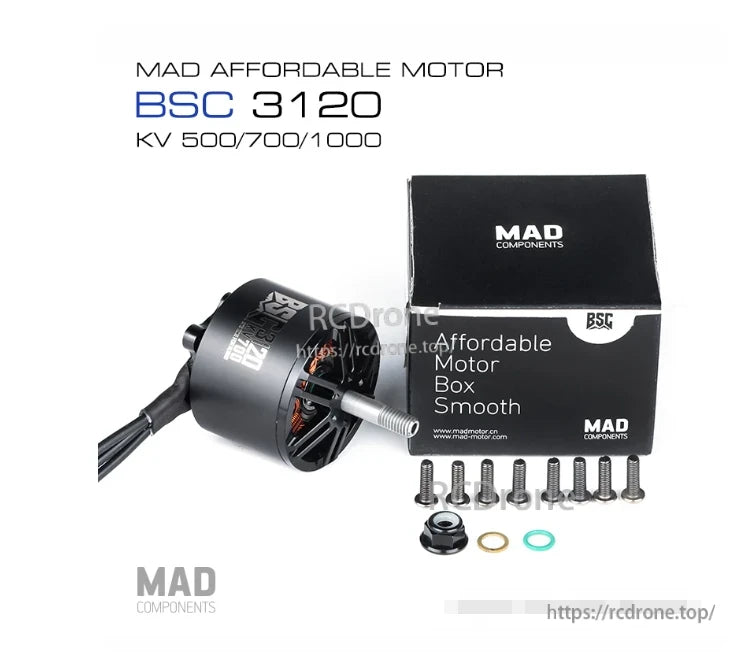

| ملحقات إضافية (كما هو مدرج) | M5 صمولة *1، برغي رأس كوب M3*10mm #8، حلقة O *1، حشوة نحاسية *1، ملصق MAD*6 |
التطبيقات
- استبدال محرك الطائرة بدون طيار FPV أو بناءات مخصصة
لأسئلة توافق المنتج (الإطار، المروحة، ESC، ومطابقة البطارية) أو دعم الطلبات، اتصل بـ support@rcdrone.top or زيارة https://rcdrone.top/.
التفاصيل

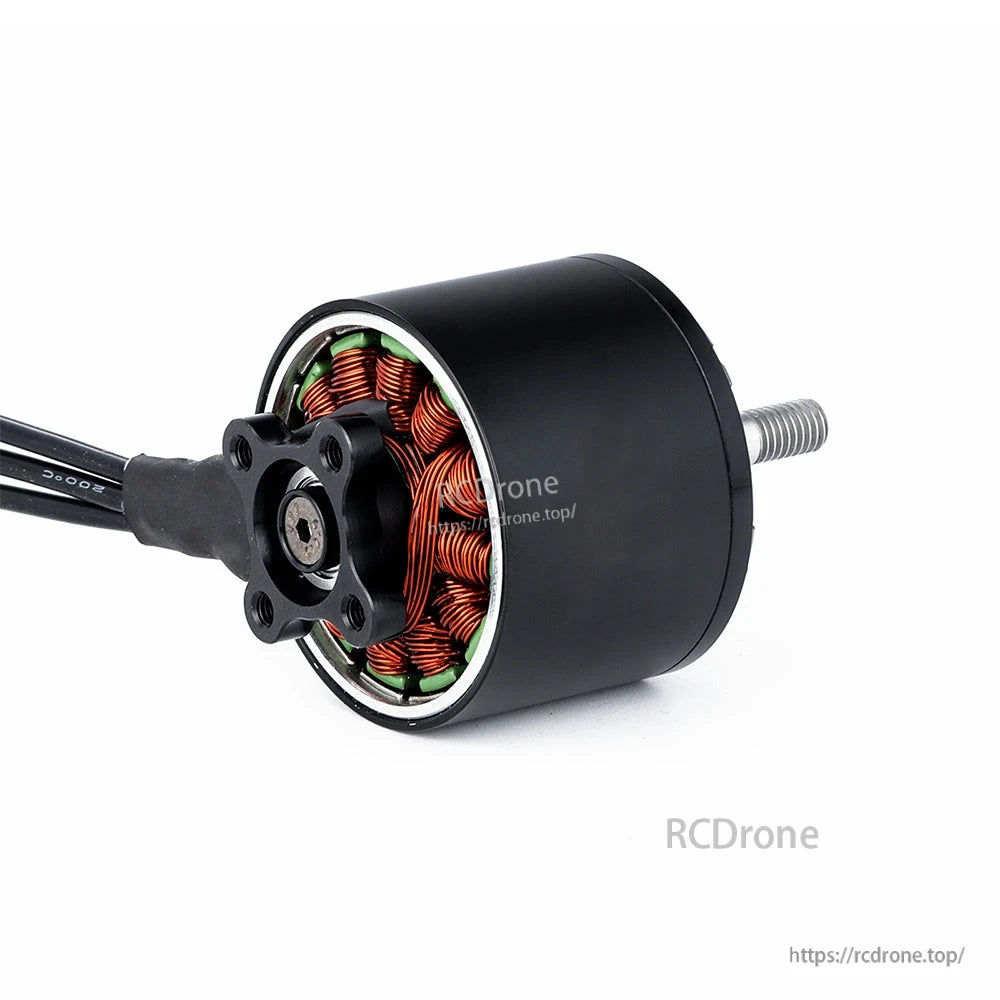

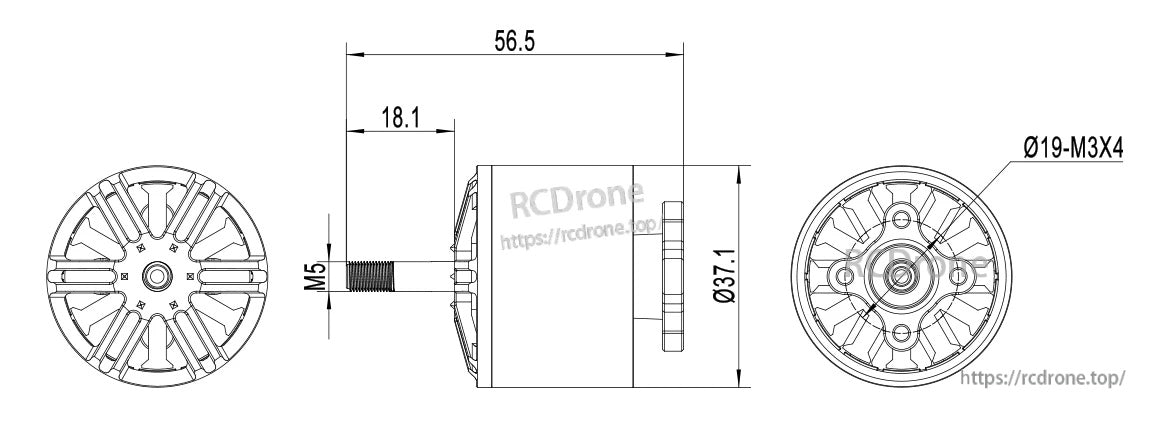

يستخدم محرك BSC3120 عمود M5 مع نمط تركيب Ø19 مم M3x4 وجسم Ø37.1 مم لتخطيط تركيب سهل.
تقدم ورقة محرك MAD BSC3120 V1.0 بدون فرش مواصفات رئيسية، منحنيات أداء، ورسومات أبعاد لمساعدتك في تخطيط بناءك.

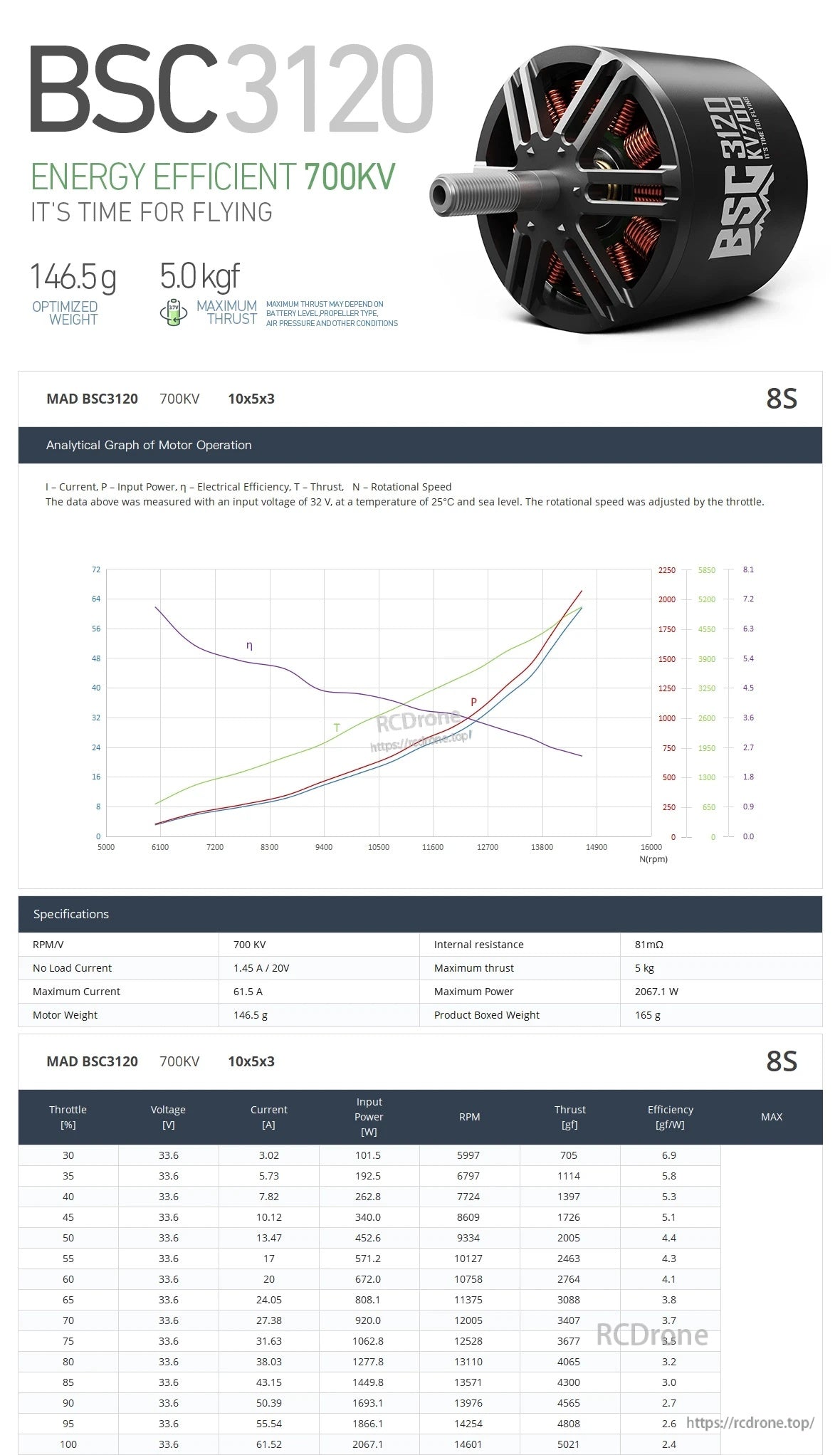

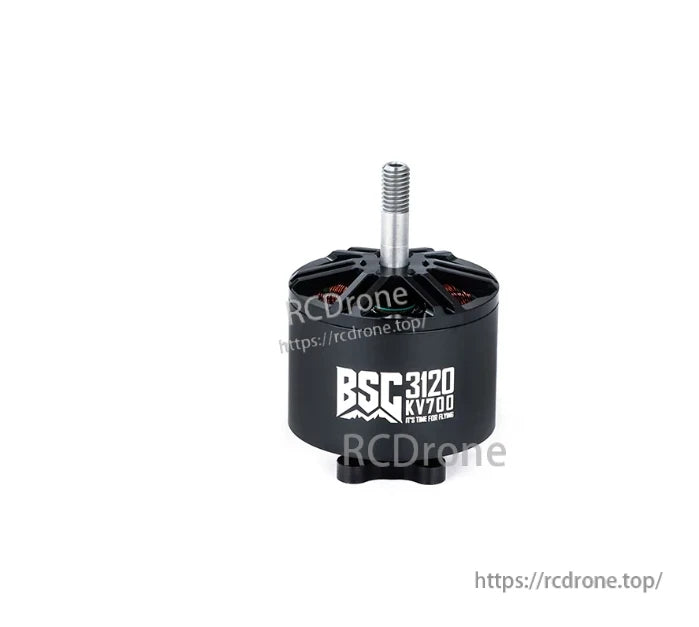

يتضمن محرك MAD BSC3120 V1.0 700KV مخطط أداء 8S مع أرقام رئيسية مثل وزن 146.5 جرام و حتى 5.0 كجم كحد أقصى للدفع.
التفاصيل

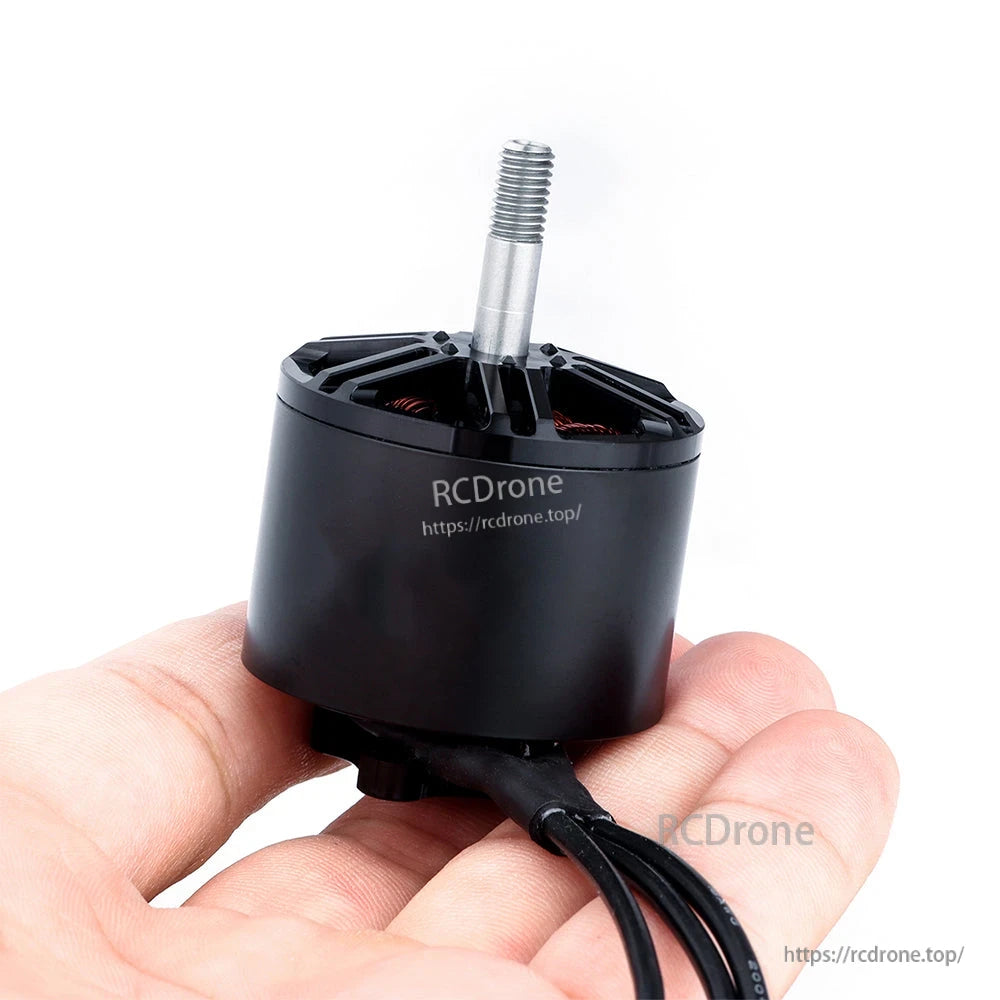

يستخدم محرك MAD BSC 3120 بدون فرش نمط تركيب M3x4 بقطر Ø19 مم وجسم بقطر 37.1 مم لسهولة التركيب في الإطار.

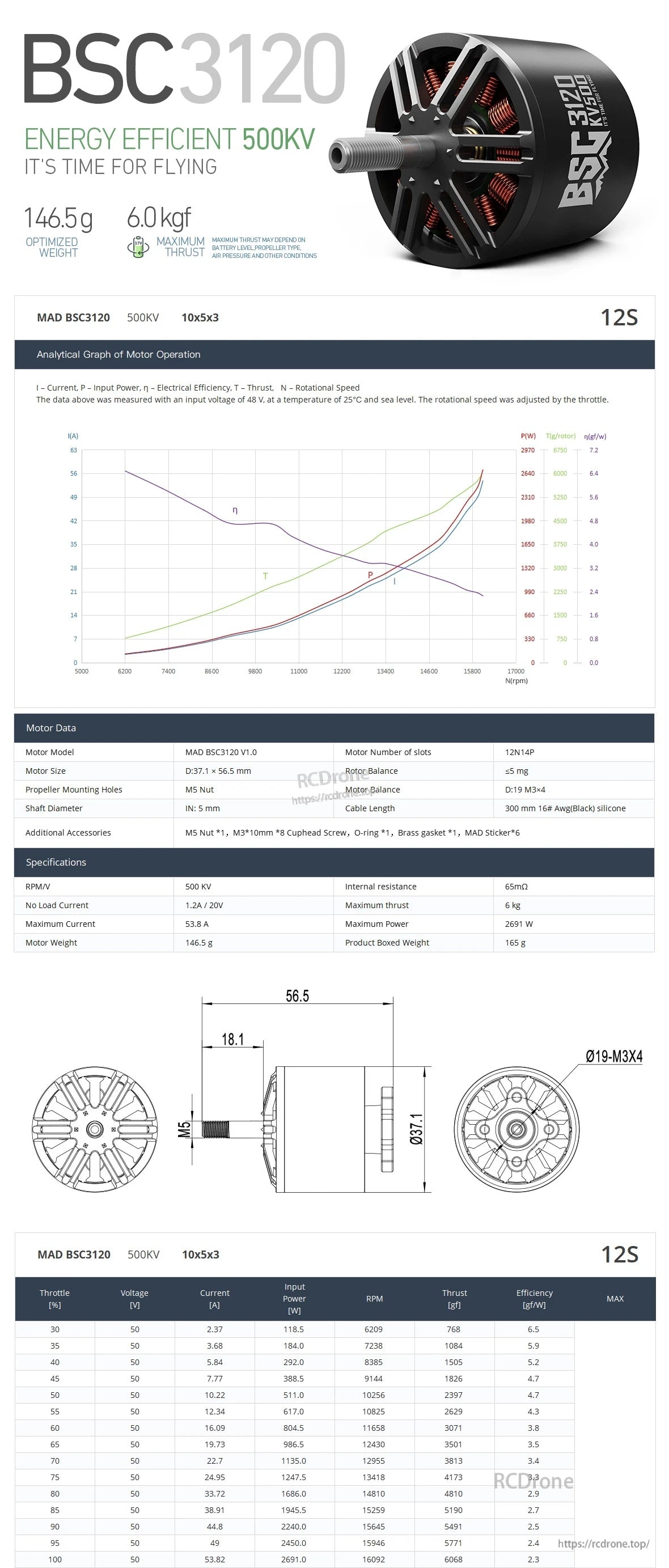

تشمل وثائق محرك MAD BSC3120 V1.0 تصنيف 500KV مع بيانات الأداء ورسومات أبعاد لتخطيط البناء.
MAD تشمل بيانات أداء محرك BSC3120 700KV نتائج اختبار 8S ومواصفات رئيسية مثل وزن 146.5 جرام و حتى 5.0 كجم دفع.

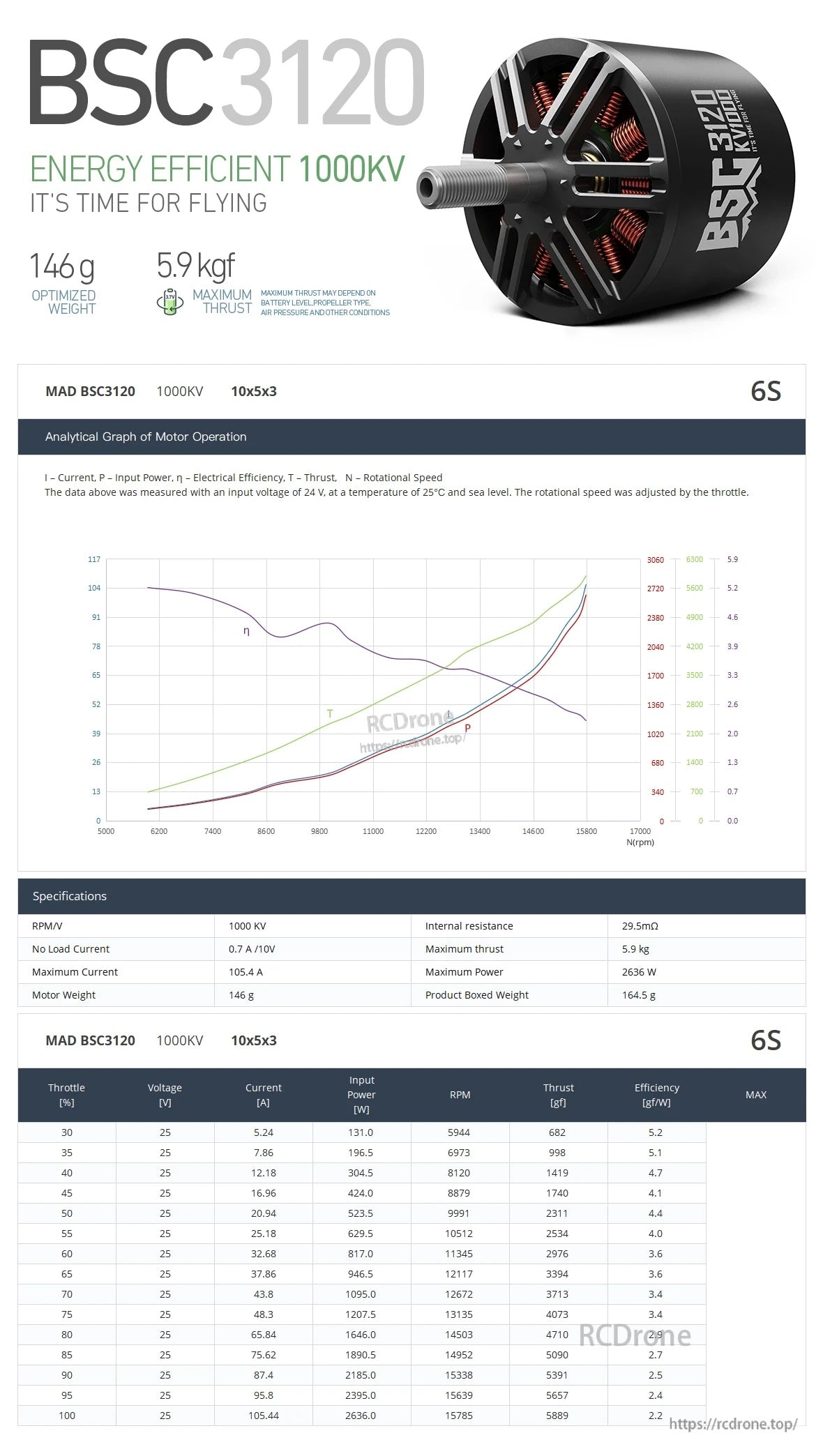

توضح بيانات اختبار محرك BSC3120 V1.0 إعداد 1000KV مع منحنيات كفاءة وقياسات دفع مفصلة لتعديل واختيار المروحة.
