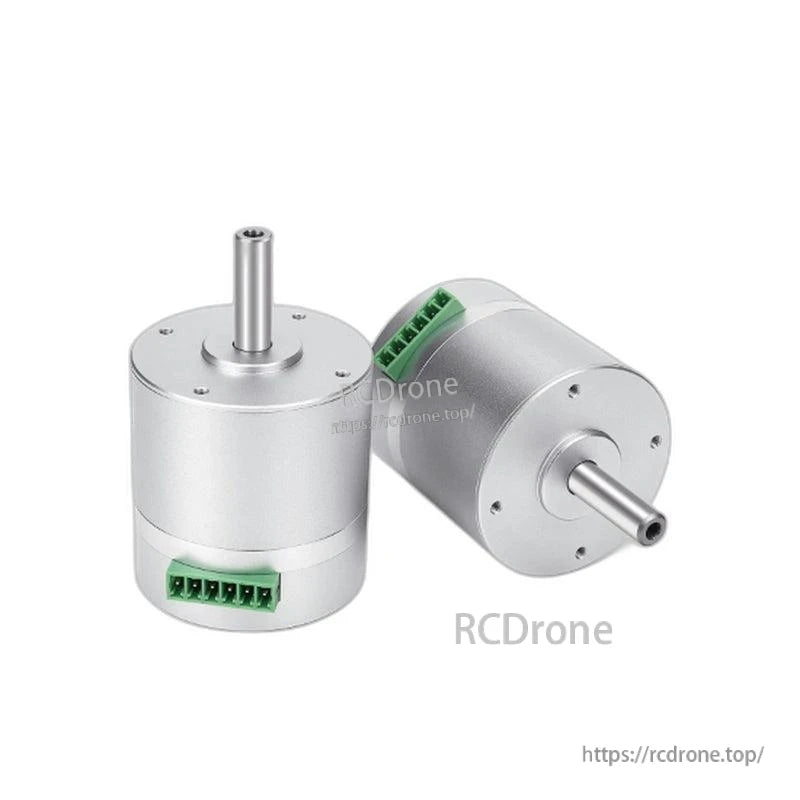

محرك سيرفو SteadyWin 4210AIO بجهد 24V±10%، قدرة 35 واط، عزم 0.33 نيوتن·متر، مشفر مطلق متعدد الدورات CAN، وزن 330 جم

نظرة عامة

محرك سيرفو SteadyWin 4210AIO (النموذج 4210AIO) هو محرك سيرفو بجهد 24 فولت مع اتصال CAN وإشارة عودة مشفر قيمة مطلقة متعددة الدورات (دورة واحدة 15 بت، دورات متعددة 9 بت، إجمالي 24 بت). تم تصميمه للتحكم في الحركة في حلقة مغلقة في تطبيقات الروبوتات والأتمتة التي تتطلب تغذية راجعة لموقع مطلق وأداء ثابت في السرعة/العزم.

الميزات الرئيسية

• الجهد الاسمي: 24V±10%
• واجهة الاتصال CAN
• إشارة عودة مشفر القيمة المطلقة متعدد الدورات (لفة واحدة 15 بت، عدة لفات 9 بت، إجمالي 24 بت)
• وضع أمر النبض: نبض + اتجاه، A+B
• أقصى تردد نبضات مدخلة: 500 كيلوهرتز
• تردد أخذ العينات للموقع: 2 كيلوهرتز
• تبريد طبيعي
• وظيفة الدفاع: إنذار الحجب والدوران

المواصفات

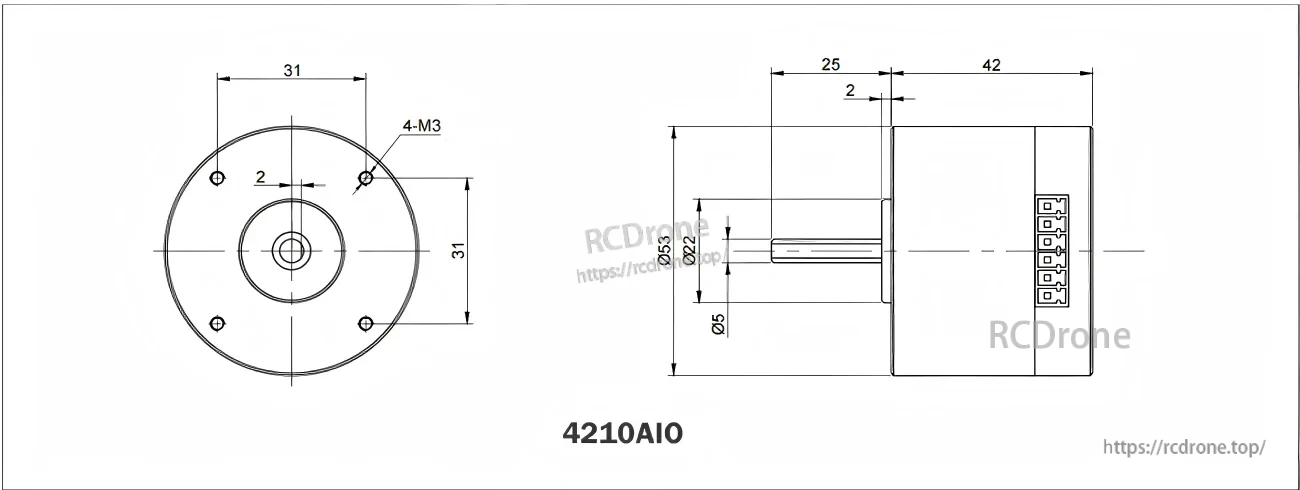

الرسم الميكانيكي (كما هو موضح)

• نموذج: 4210AIO
• ثقوب التثبيت: 4-M3
• الأبعاد المسماة: 31، 31، 25، 42، 2، 2
• الأقطار المسماة: φ5، φ22، φ25

التطبيقات

• الروبوتات البشرية
• الأذرع الروبوتية
• الهياكل الخارجية
• الروبوتات رباعية الأرجل
• مركبات AGV
• روبوتات ARU

الكتيبات

• 4210AIO_مخطط_التثبيت.pdf

للحصول على دعم التكوين والتكامل لهذا المحرك السيرفو، اتصل بـ support@rcdrone.top or زر https://rcdrone.top/.

التفاصيل

تخطيط التركيب والأبعاد الرئيسية لهيكل 4210AIO، العمود، ونمط البراغي 4×M3 لدعم التكامل الميكانيكي.
