محرك درون بدون فرشاة Surpass Hobby MS4010 450KV / MS4012 320KV متعدد الدوارات مع حامل 19 مم / 32 مم
محرك درون بدون فرشاة Surpass Hobby MS4010 450KV / MS4012 320KV متعدد الدوارات مع حامل 19 مم / 32 مم
Surpass Hobby
تعذر تحميل توفر الالتقاط
نظرة عامة

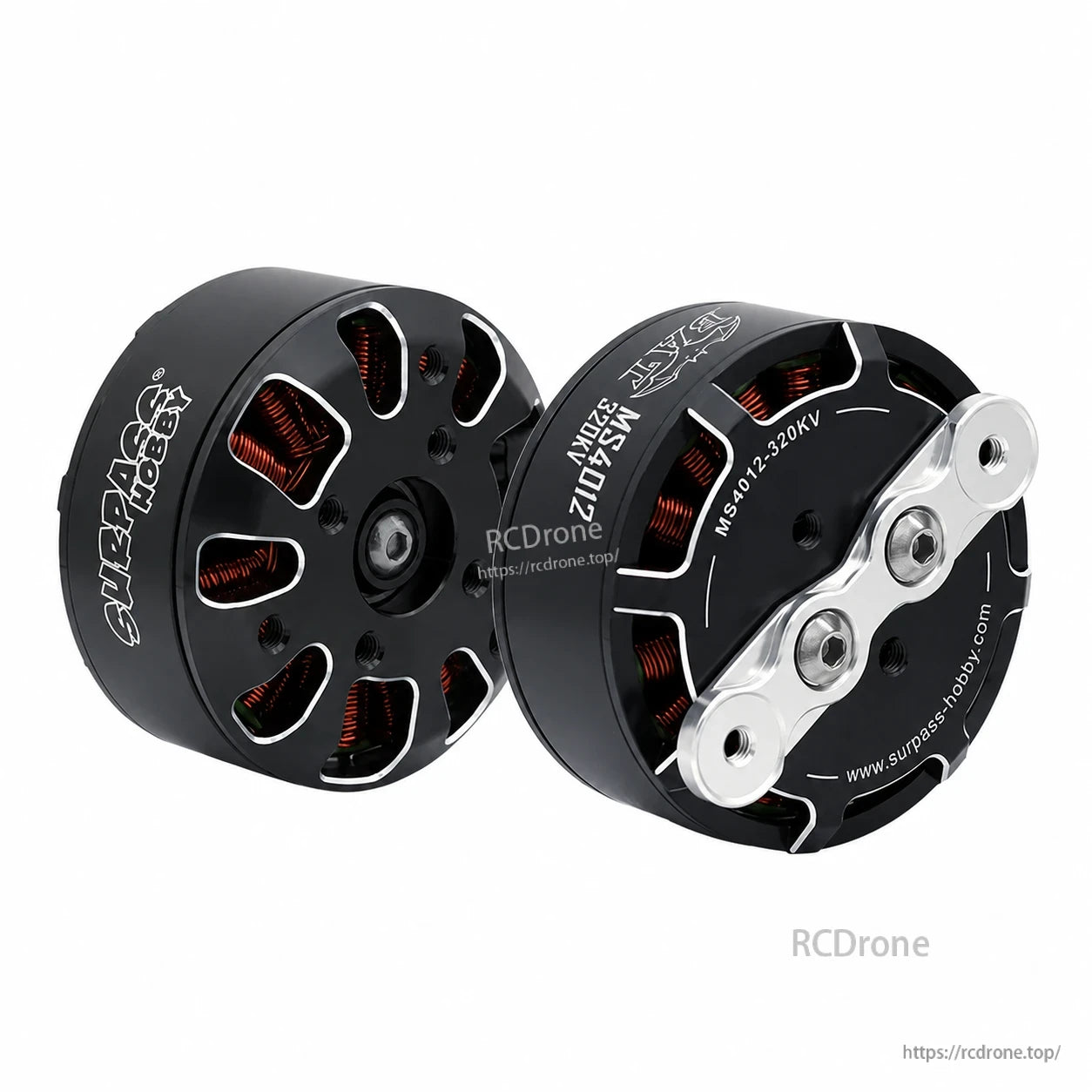

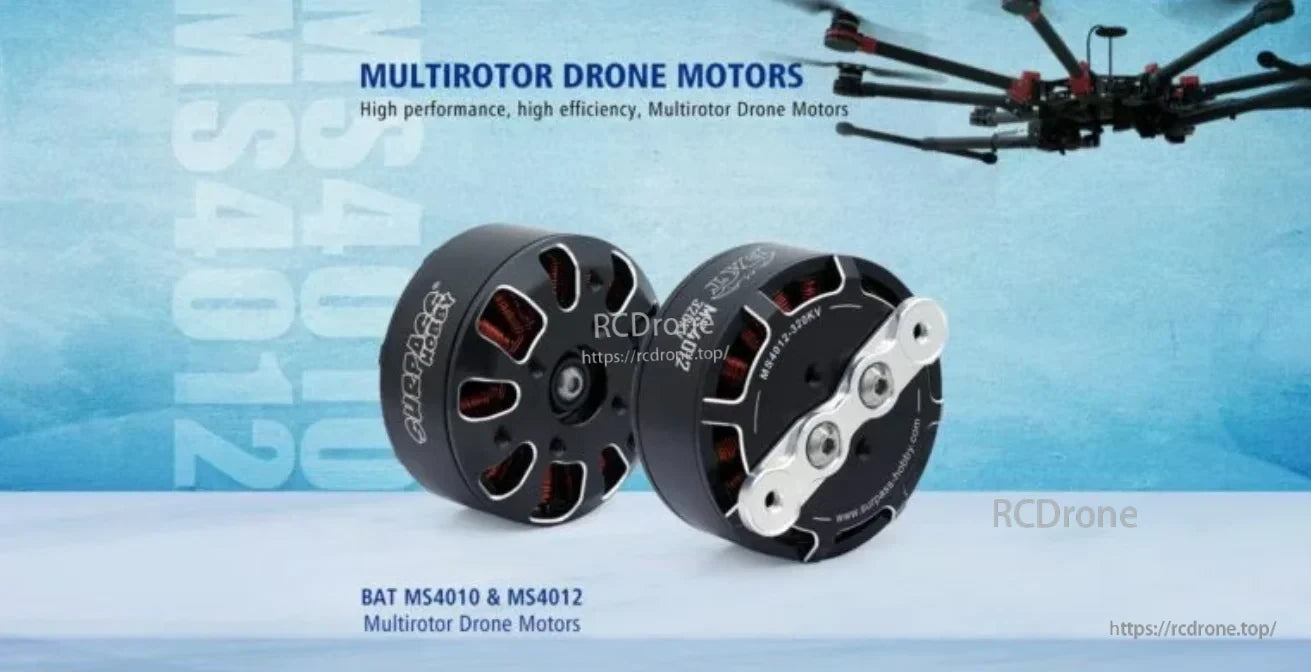

محرك الطائرة بدون طيار Surpass Hobby MS4010/MS4012 هو سلسلة من المحركات بدون فرشات مصممة لتطبيقات الطائرات متعددة المراوح. يقدم هذا الإدراج نوعين: محرك MS4010 450KV أو محرك MS4012 320KV.
الميزات الرئيسية
- مقعد مروحة قياسي ومشبك مروحة لتسهيل التركيب
- تصميم قابل للفك لتنظيف أسهل، مع هيكل موجه لتدفق الهواء للمساعدة في تبديد الحرارة

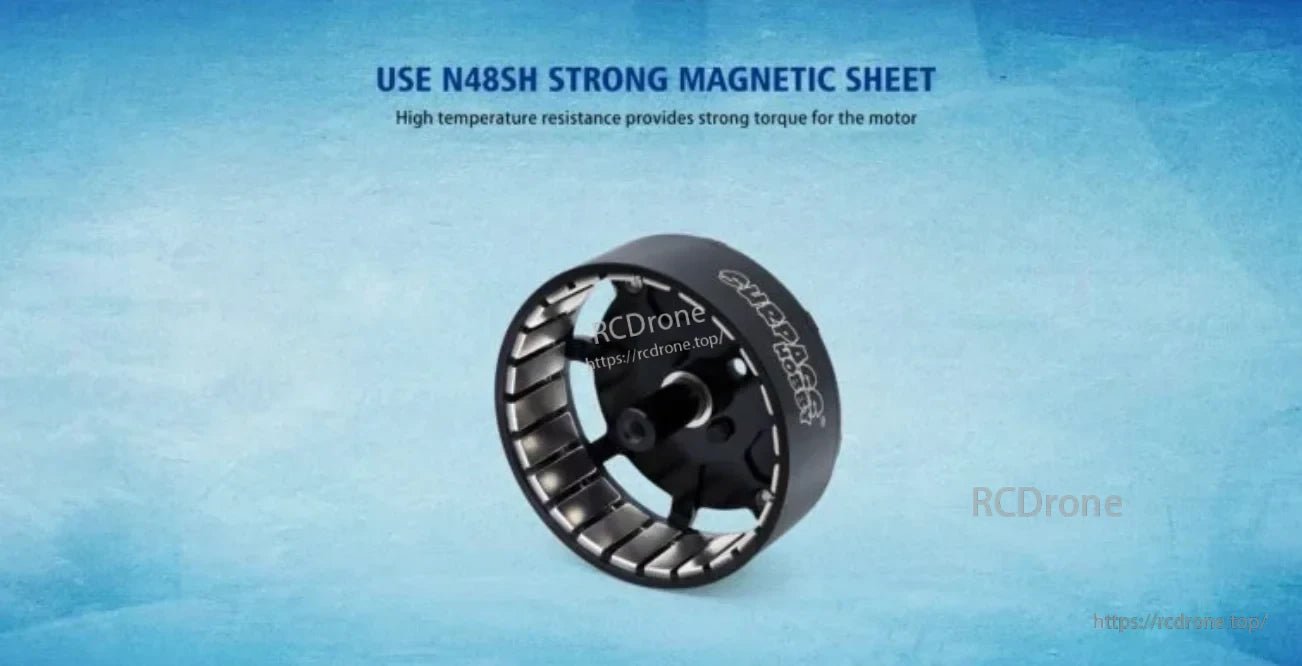

- ورقة مغناطيسية قوية N48SH لمقاومة درجات الحرارة العالية وعزم دوران قوي
- المواد والمكونات: محامل NMB MR126ZZ، ورقة فولاذ سيليكون بسمك 0.2 مم، وسلك نحاسي مفرد مقاوم لدرجات الحرارة العالية 220C

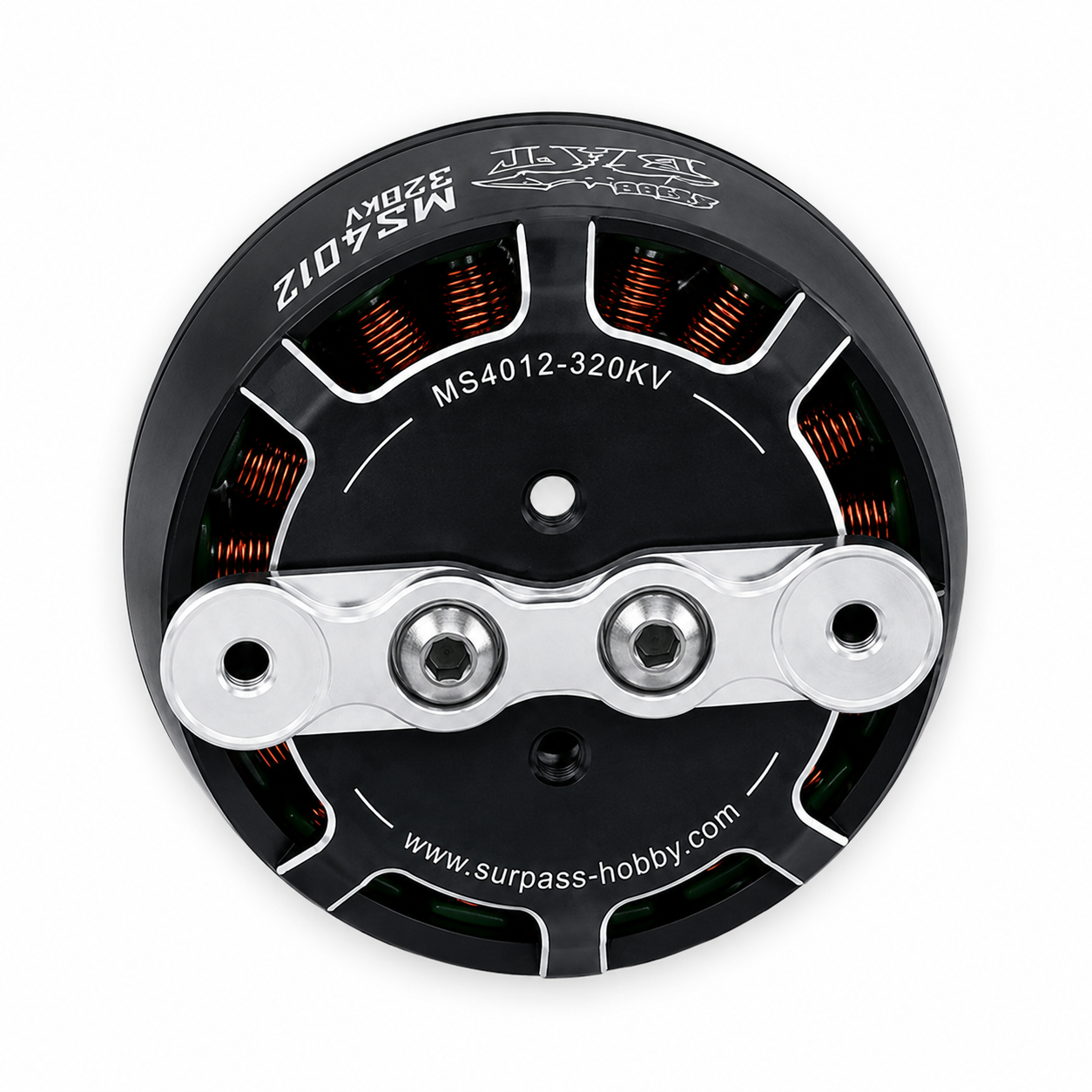

- مسافات ثقب التركيب: 4 ثقوب 19 مم و 3 ثقوب 32 مم
لإرشادات الاختيار وأسئلة التوافق، اتصل بـ [email protected] or زيارة https://rcdrone.top/.
المواصفات
| المعلمة | MS4010 | MS4012 |
|---|---|---|
| KV (دورة في الدقيقة/فولت) | 450KV | 320KV |
| الحد الأقصى من الواط (W) | 1338.7 | 731.7 |
| الحد الأقصى من التيار (A) | 53.59 | 29.14 |
| تيار عدم التحميل (A) | 0.70 | 0.53 |
| المقاومة (أوم) | 0.083 | 0.109 |
| أقطاب الفتحات | 18N24P | 18N24P |
| حجم المحرك (مم) | Phi44.5 x 21 | Phi44.5 x 23 |
| حجم الستاتور (مم) | Phi39 x 10 | Phi39 x 12 |
| قطر العمود | Phi6 (M6) | Phi6 (M6) |
| حجم الخط (مم) | 70مم | 70مم |
| الوزن بما في ذلك الخط (غ) | 100.0 | 115.1 |
| تباعد ثقوب التركيب | 4 ثقوب 19 مم؛ 3 ثقوب 32 مم | |
إعداد مرجعي
- المروحة: 1760-2
- ESC: 130A
- البطارية: 6S LiPo

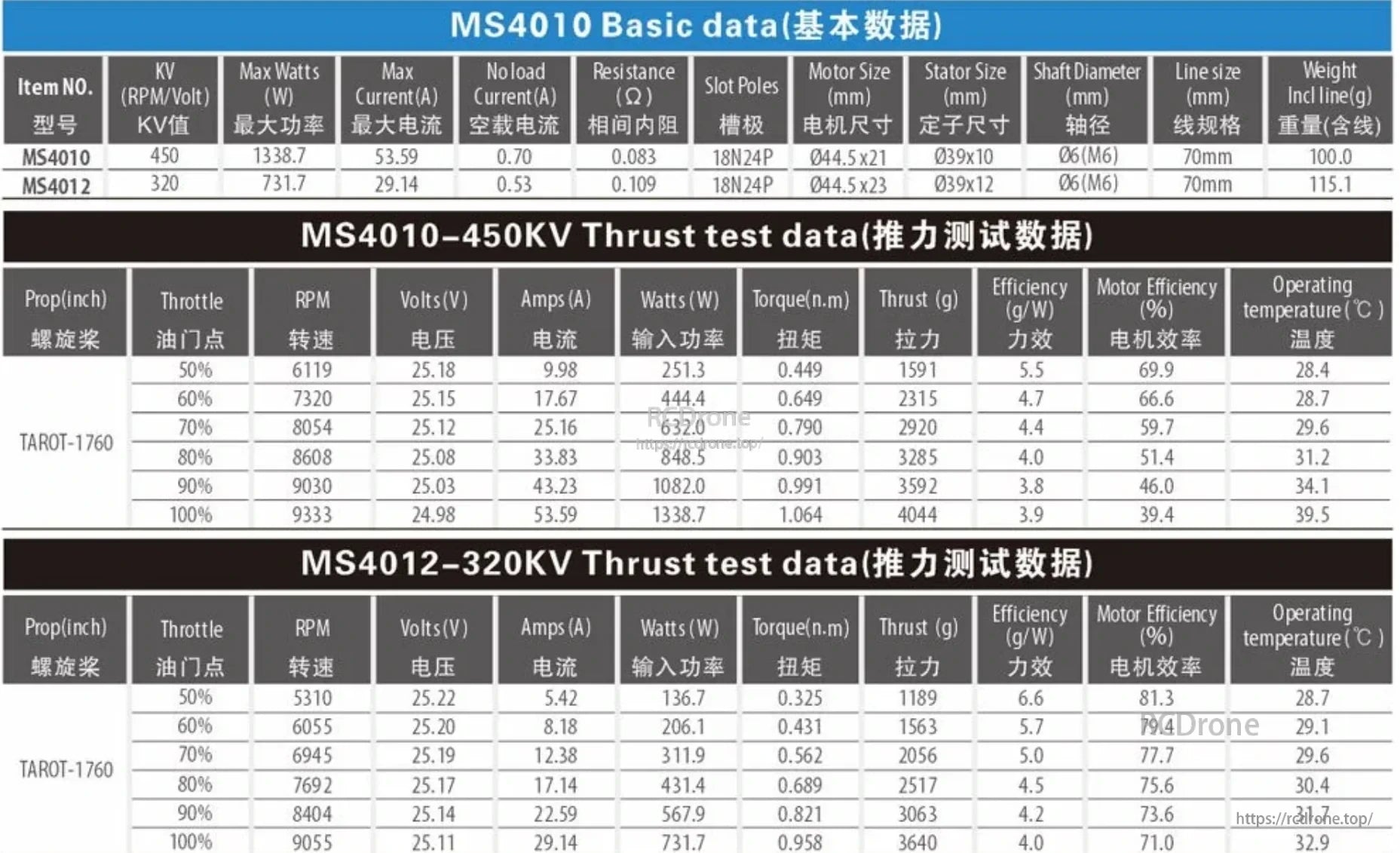

بيانات اختبار الدفع (مرجع الخانق 100%)
المروحة المختبرة: TAROT-1760
| النموذج | الفولت (V) | الأمبير (A) | الواط (W) | عزم الدوران (n.m) | الدفع (غ) | الكفاءة (غ/W) | كفاءة المحرك (%) | درجة حرارة التشغيل (م) |
|---|---|---|---|---|---|---|---|---|
| MS4010 450KV | 24.98 | 53.59 | 1338.7 | 1.064 | 4044 | 3.9 | 39.4 | 39.5 |
| MS4012 320KV | 25.11 | 29.14 | 731.7 | 0.958 | 3640 | 4.0 | 71.0 | 32.9 |
التطبيقات
- بناء وتحديث الطائرات بدون طيار متعددة المراوح التي تتطلب خيارات محرك MS4010 أو MS4012
التفاصيل

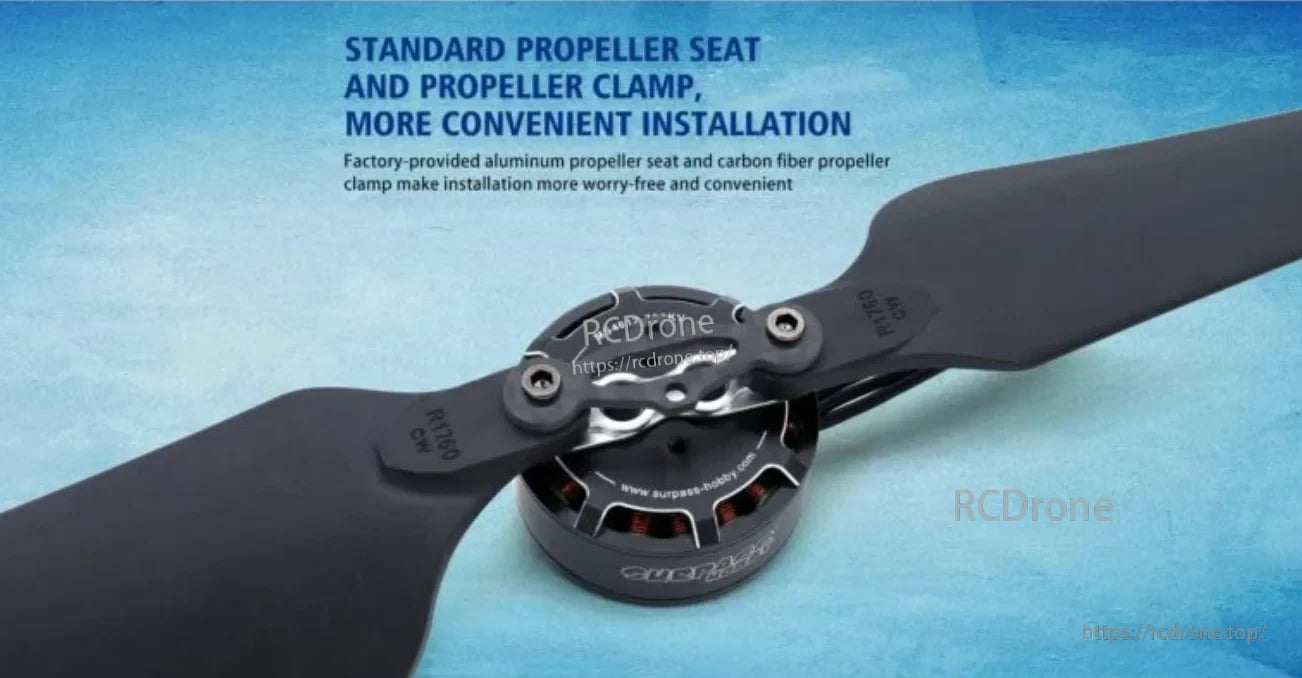

تساعد قاعدة المروحة القياسية والمشبك في تأمين المراوح أثناء جعل التثبيت سريعًا وسهلاً.

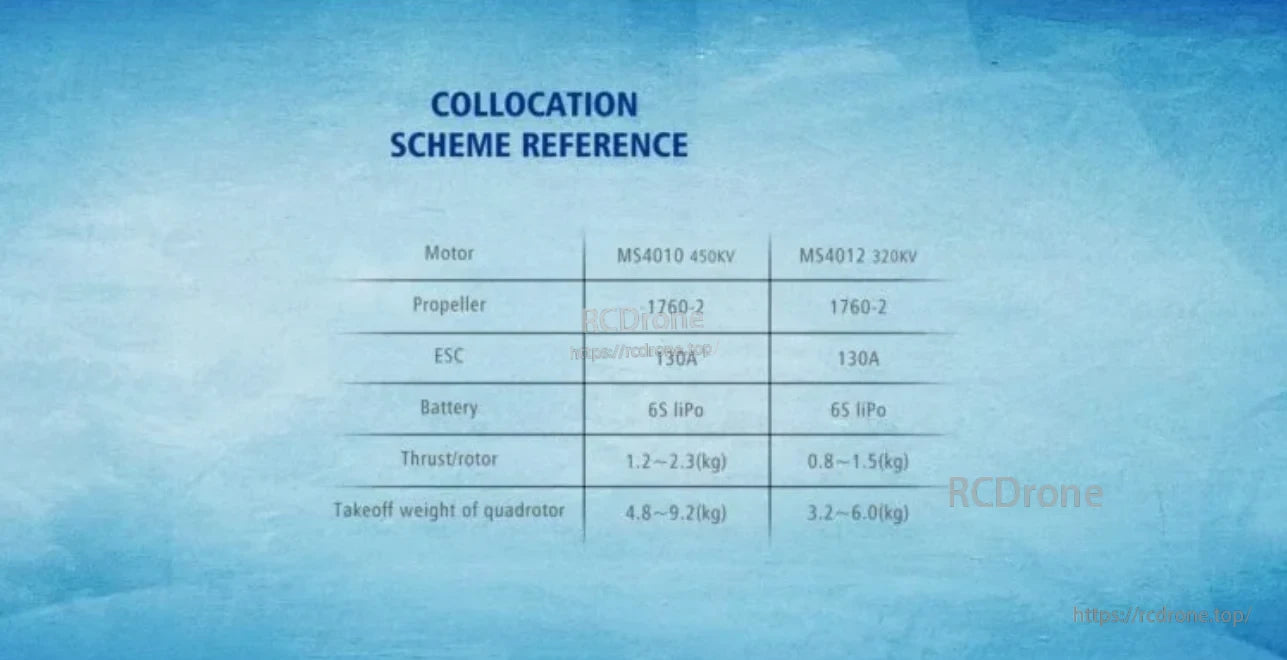

هل تحتاج إلى نقطة انطلاق لمطابقة المكونات؟ يوضح جدول الإعداد المرجعي مروحة نموذجية، ووحدة تحكم ESC، وزوج بطارية لكل خيار KV.

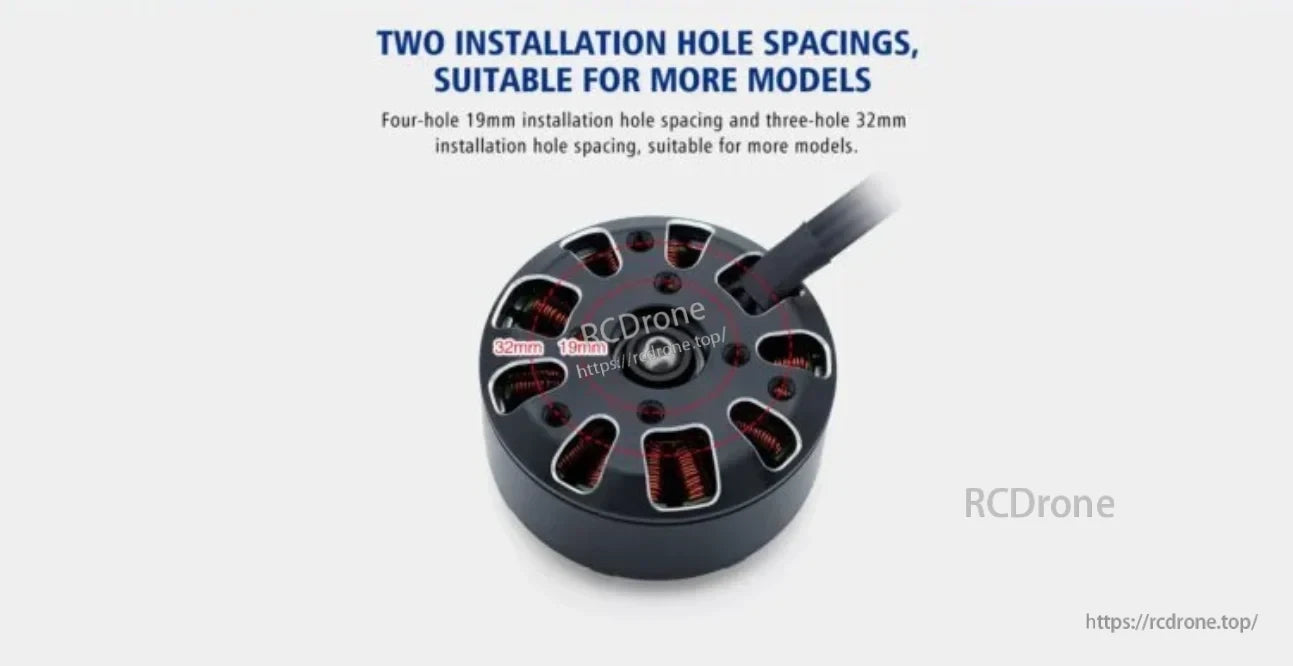

تساعد مسافات فتحات التثبيت - 4 فتحات 19 مم و 3 فتحات 32 مم - في تسهيل تركيب المزيد من إطارات الطائرات متعددة المراوح.

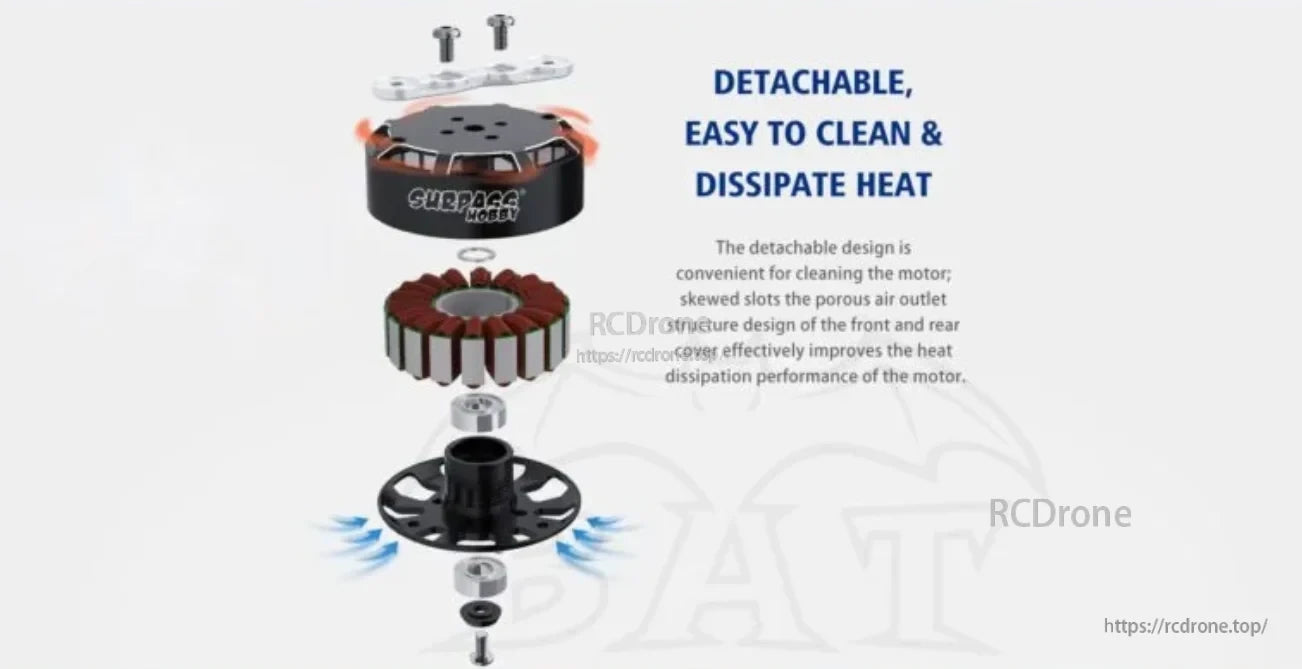

تبسط البنية القابلة للفصل الصيانة، ويدعم التصميم الموجه نحو تدفق الهواء تبديد الحرارة أثناء الرحلات الطويلة.

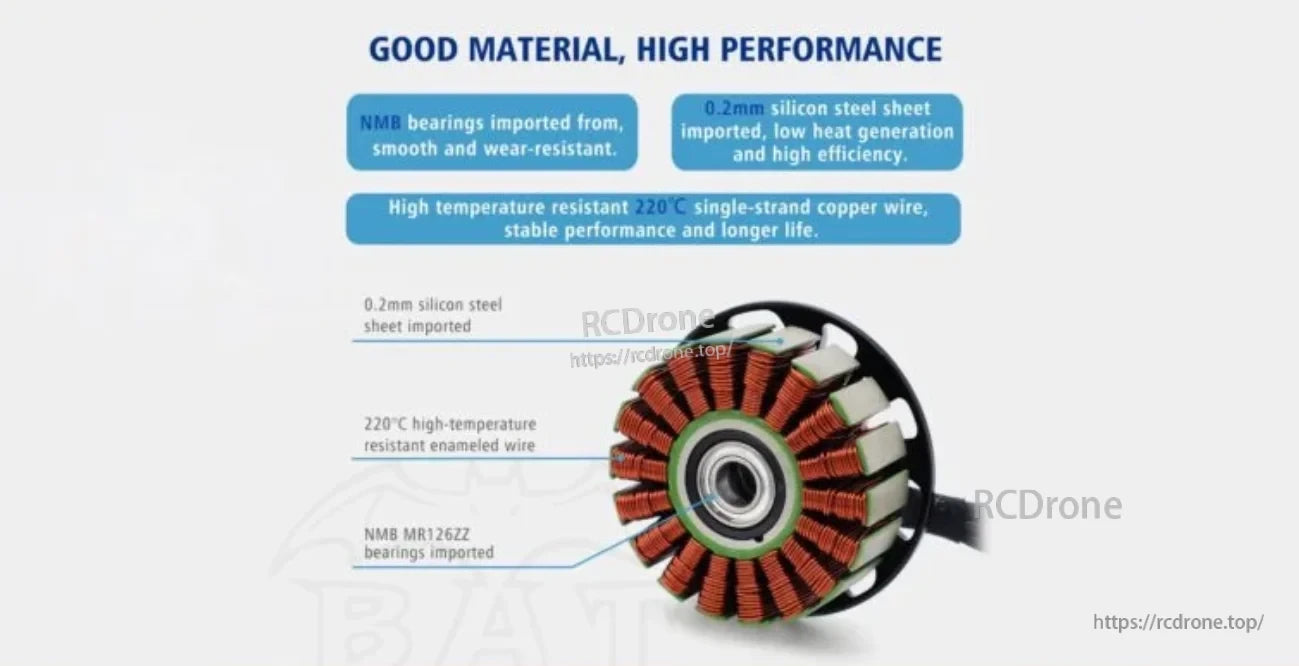

تدعم المكونات الداخلية الممتازة - بما في ذلك محامل NMB، وطبقات الفولاذ السيليكوني، وسلك النحاس عالي الحرارة - الأداء السلس والفعال.

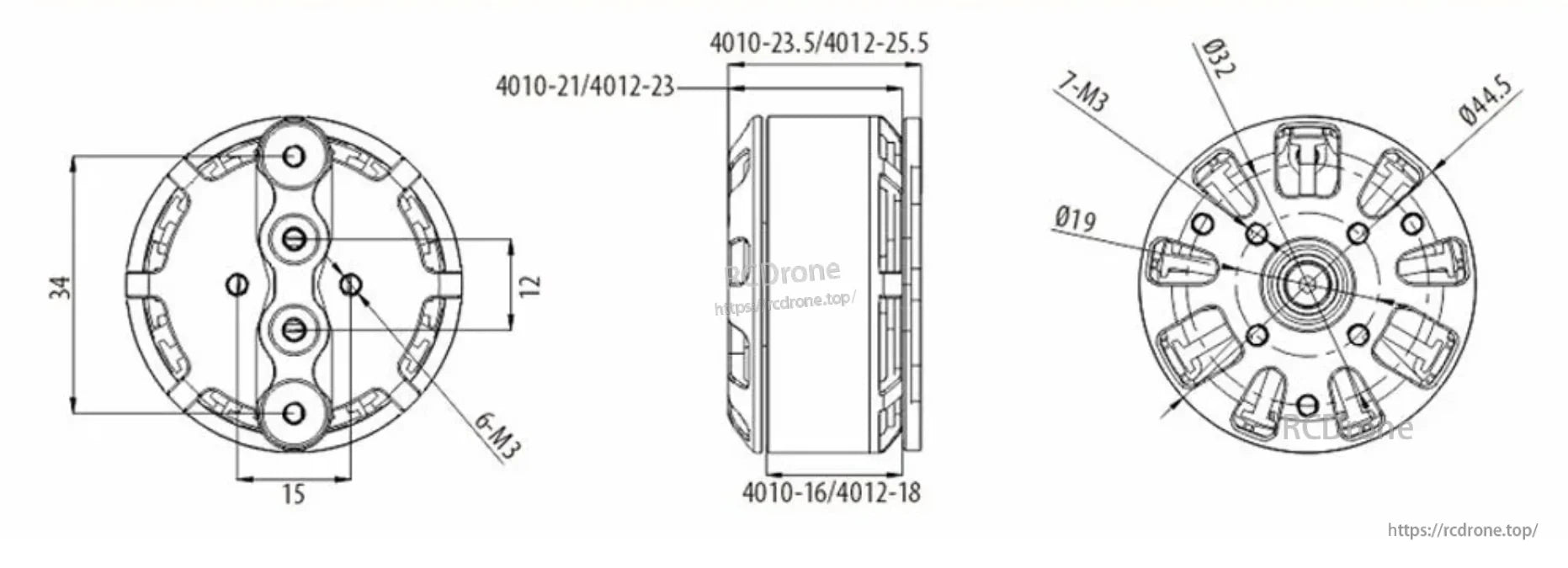

استخدم رسم الأبعاد لتأكيد التوافق على إطارك والتحقق من المسافات قبل التثبيت.
