محرك T-Motor F50 2207 2150KV/2200KV Racing FPV (نوع المنتج غير محدد) - عمود 5 مم، 6S 24V

محرك T-Motor F50 2207 2150KV/2200KV Racing FPV (نوع المنتج غير محدد) - عمود 5 مم، 6S 24V

T-MOTOR

$49.00 USD
$49.00 USD
أُوكَازيُون نفذ
Taxes included. الشحن محسوب عند السداد.
كيلو فولت
كمية
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
عرض التفاصيل الكاملة

ملخص

تم تصميم محرك T-Motor F50 2207 2150KV/2200KV Racing FPV (لم يتم تحديد نوع المنتج) لأنظمة الطاقة الخاصة بطائرات السباق بدون طيار، مع هيكل محرك خفيف الوزن وبيانات اختبار منشورة لمراوح متعددة.

الميزات الرئيسية

  • تصميم خفيف الوزن: الوزن (بدون الكابل) 28.56 غرام (2150 كيلو فولت)/28.36 غرام (2200 كيلو فولت)
  • قدرة تحكم فائقة (عزم دوران فوري عالٍ؛ استجابة خطية وسلسة للخانق)
  • بأقصى قوة دفع، قوة دفع هائلة (تتضمن بيانات الاختبار قوة دفع قصوى تصل إلى 2136 جرامًا)

للحصول على خدمة العملاء ودعم الطلبات، يرجى الاتصال بنا. support@rcdrone.top or يزور https://rcdrone.top/.

تحديد

يكتب F50
أبعاد المحرك Φ27*29.5 مم
مغناطيس قوس مطلي بالنيكل الأسود
فئة مقاومة للماء والغبار /
معايير متطلبات التوازن الديناميكي ≤3 ملغ
قطر العمود 5 مم
قطر البرغي Φ16-M3-4
اختبار عزل الملفات اختبار تحمل الجهد 300 فولت
إعدادات 12N14P
المحامل محامل مستوردة من طراز 684ZZ/MR84ZZ
يقود 20AWG*150mm
سن لولبي لعمود محول المروحة M5*10.75 مم
حجم العبوة Φ68*35.0 مم
وزن التعبئة 55 غرام

الرسم الفني (الأبعاد المرئية)

  • 29.5
  • 10.75
  • 6.5
  • Φ27
  • Φ16
  • 4-M3*0.5
  • M5

المواصفات الفنية (2150 كيلو فولت)

كيه في 2150
أقصى قوة 1273 واط
الجهد المقنن (ليبو) 24 فولت
أقصى قوة دفع 2136 غرام
تيار الخمول (10 فولت) ≤1.6 أمبير
المقاومة الداخلية 50 ملي أوم
ذروة التيار 54.8A
الوزن (بدون الكابل) 28.56 غرام

المواصفات الفنية (2200 كيلو فولت)

كيه في 2200
أقصى قوة 1315 واط
الجهد المقنن (ليبو) 24 فولت
أقصى قوة دفع 2134 غرام
تيار الخمول (10 فولت) ≤1.6 أمبير
المقاومة الداخلية 47 ملي أوم
ذروة التيار 56.63A
الوزن (بدون الكابل) 28.36 غرام

مُستَحسَن

محرك F50
دعم مروحة ثلاثية الشفرات مقاس 5 بوصات ذات ميل صغير ومتوسط ​​(TMHOBBY F5146)
خروج TMHOBBY F60A 8S 4IN1
نادي كرة القدم TMHOBBY MINI F7 MPU6000
نوع الإطار إكس 4
الخلايا الدهنية 6S
الوزن الموصى به للإقلاع في حدود 500 غرام
أقصى وزن للإقلاع 800 غرام

إعدادات وحدة التحكم الإلكترونية الموصى بها (كما هو موضح)

  • AM32: طاقة بدء التشغيل 100%، زاوية التوقيت القصوى، تردد تعديل عرض النبضة ≥ 32 كيلوهرتز، قيمة kv أعلى قليلاً من قيمة kv للمحرك
  • BL32: طاقة بدء التشغيل حوالي 40%، زاوية التوقيت القصوى، تردد تعديل عرض النبضة: 48 دورة في الدقيقة
  • إخلاء المسؤولية: يرتبط عدم التزامن بالعديد من العوامل، بما في ذلك معلمات وحدة التحكم في الطيران، واستخدام المحرك، وحالة التثبيت، وما إلى ذلك.

بيانات الاختبار

ملاحظة: درجة حرارة المحرك هي درجة حرارة سطح المحرك أثناء تشغيله بنسبة 80% من طاقته لمدة 10 ثوانٍ. (البيانات أعلاه مستندة إلى اختبارات معملية في مختبر T-MOTOR وهي للاسترشاد فقط).

F50 2150KV - TM-HOBBY F5146

الجهد (فولت) نسبة الخانق (%) التيار (أ) عدد دورات المحرك في الدقيقة قوة الدفع (g) الطاقة (واط) الكفاءة (غ/واط) عزم الدوران (نيوتن متر) درجة حرارة التشغيل (°مئوية)
24.04 10% 0.40 5436 38 10 3.97 0.00 102
24.02 20% 1.41 10238 152 34 4.50 0.02 102
23.99 30% 3.47 14754 341 83 4.10 0.03 102
23.95 40% 6.67 18746 572 160 3.58 0.06 102
23.88 50% 10.97 22194 824 262 3.15 0.08 102
23.79 60% 17.23 25601 1120 410 2.73 0.11 102
23.68 70% 24.76 28392 1407 586 2.40 0.14 102
23.56 80% 33.12 31026 1704 780 2.19 0.17 102
23.42 90% 42.80 33213 1975 1002 1.97 0.20 102
23.28 100% 52.52 35042 2136 1222 1.75 0.22 102

F50 2150KV - HQ MCK

الجهد (فولت) نسبة الخانق (%) التيار (أ) عدد دورات المحرك في الدقيقة قوة الدفع (g) الطاقة (واط) الكفاءة (غ/واط) عزم الدوران (نيوتن متر) درجة حرارة التشغيل (°مئوية)
24.03 10% 0.38 5425 37 9 3.96 0.00 132
24.01 20% 1.39 10223 144 33 4.33 0.02 132
23.99 30% 3.38 14796 316 81 3.90 0.03 132
23.94 40% 6.51 18827 528 156 3.39 0.05 132
23.88 50% 10.70 22363 758 256 2.97 0.08 132
23.80 60% 16.71 25841 1019 398 2.56 0.11 132
23.69 70% 23.89 28707 1281 566 2.26 0.13 132
23.57 80% 32.06 31353 1531 756 2.03 0.16 132
23.44 90% 41.15 33873 1788 964 1.85 0.19 132
23.29 100% 51.16 35724 1983 1192 1.66 0.21 132

F50 2150KV - GF51377-3

الجهد (فولت) نسبة الخانق (%) التيار (أ) عدد دورات المحرك في الدقيقة قوة الدفع (g) الطاقة (واط) الكفاءة (غ/واط) عزم الدوران (نيوتن متر) درجة حرارة التشغيل (°مئوية)
24.03 10% 0.39 5294 40 9 4.29 0.00 122
24.01 20% 1.48 10018 161 35 4.55 0.02 122
23.98 30% 3.69 14490 354 89 4.00 0.04 122
23.93 40% 7.02 18241 577 168 3.43 0.06 122
23.86 50% 11.63 21673 824 277 2.97 0.09 122
23.77 60% 18.29 25020 1125 435 2.59 0.12 122
23.64 70% 26.38 27739 1448 624 2.32 0.15 122
23.52 80% 34.84 30073 1715 820 2.09 0.18 122
23.38 90% 44.49 32041 1905 1040 1.83 0.20 122
23.23 100% 54.80 33808 2100 1273 1.65 0.23 122

F50 2200KV - TM-HOBBY F5146

الجهد (فولت) نسبة الخانق (%) التيار (أ) عدد دورات المحرك في الدقيقة قوة الدفع (g) الطاقة (واط) الكفاءة (غ/واط) عزم الدوران (نيوتن متر) درجة حرارة التشغيل (°مئوية)
24.02 10% 0.39 5560 39 9 4.20 0.00 125
24.01 20% 1.45 10454 158 35 4.55 0.02 125
23.97 30% 3.57 15080 353 86 4.12 0.03 125
23.93 40% 6.99 19128 591 167 3.54 0.06 125
23.87 50% 11.48 22602 844 274 3.08 0.08 125
23.77 60% 18.05 26015 1144 429 2.67 0.11 125
23.65 70% 25.83 28811 1429 611 2.34 0.14 125
23.53 80% 34.76 31153 1695 818 2.07 0.17 125
23.39 90% 44.82 33585 1997 1048 1.91 0.20 125
23.26 100% 54.19 35287 2134 1260 1.69 0.22 125

F50 2200KV - HQ MCK

الجهد (فولت) نسبة الخانق (%) التيار (أ) عدد دورات المحرك في الدقيقة قوة الدفع (g) الطاقة (واط) الكفاءة (غ/واط) عزم الدوران (نيوتن متر) درجة حرارة التشغيل (°مئوية)
24.02 10% 0.40 5546 38 10 3.97 0.00 152
24.01 20% 1.46 10475 151 35 4.33 0.02 152
23.98 30% 3.54 15107 330 85 3.89 0.03 152
23.93 40% 6.86 19223 547 164 3.33 0.06 152
23.87 50% 11.23 22759 776 268 2.90 0.08 152
23.78 60% 17.52 26243 1042 416 2.50 0.11 152
23.67 70% 24.92 29098 1293 590 2.19 0.13 152
23.55 80% 33.38 31746 1548 786 1.97 0.16 152
23.41 90% 42.92 34228 1804 1005 1.80 0.19 152
23.27 100% 53.11 36000 1995 1236 1.61 0.21 152

F50 2200KV - GF51377-3

الجهد (فولت) نسبة الخانق (%) التيار (أ) عدد دورات المحرك في الدقيقة قوة الدفع (g) الطاقة (واط) الكفاءة (غ/واط) عزم الدوران (نيوتن متر) درجة حرارة التشغيل (°مئوية)
24.01 10% 0.47 5390 42 11 3.69 0.01 145
23.99 20% 1.72 10159 165 41 3.99 0.02 145
23.96 30% 4.03 14725 362 97 3.74 0.04 145
23.91 40% 7.53 18552 589 180 3.27 0.06 145
23.84 50% 12.46 21944 841 297 2.83 0.09 145
23.74 60% 19.45 25290 1145 462 2.48 0.12 145
23.62 70% 27.84 28013 1459 657 2.22 0.15 145
23.50 80% 36.50 30424 1708 858 1.99 0.18 145
23.36 90% 46.20 32492 1928 1079 1.79 0.20 145
23.21 100% 56.63 34082 2096 1315 1.59 0.23 145

مخطط تحليل الحركة (العلامات موضحة)

  • F50 2150KV TM-HOBBY F5146
  • F50 2150KV HQ MCK
  • F50 2150KV GF51377-3
  • F50 2200KV TM-HOBBY F5146
  • F50 2200KV HQ MCK
  • F50 2200KV GF51377-3

المحتويات

  • محرك واحد
  • كيس قطع الغيار*1

يرجى التأكد من أن العبوة تحتوي على جميع العناصر المذكورة أعلاه قبل الاستخدام.إذا كان هناك شيء مفقود، يُرجى الاتصال بخدمة العملاء عبر الإنترنت أو ترك رسالة إلى onlinesales@tmotor.com.

التطبيقات

  • مجموعات مراوح ثلاثية الشفرات مقاس 5 بوصات ذات ميل صغير ومتوسط ​​(TMHOBBY F5146)
  • تصميمات من نوع إطار X4
  • بناء 6S (الجهد المقنن (بطارية الليثيوم بوليمر): 24 فولت)

تفاصيل

T-Motor F50 brushless FPV drone motor close-up, highlighting lightweight 28.56 g design (excluding cables).

ال تي-موتور يبلغ وزن محرك F50 28.56 جرامًا لكل محرك (باستثناء الكابلات) لبناء طائرة سباق خفيفة الوزن.

T-Motor F50 motor technical drawing and specs showing 27×29.5 mm size, 5 mm shaft, and M3/M5 mounting details

تتضمن أبعاد وتفاصيل تركيب محرك T-Motor F50 هيكلًا بقياس 27 × 29.5 مم، وعمودًا بقياس 5 مم، ونمط براغي 4 × M3 مع خيط محول مروحة M5.

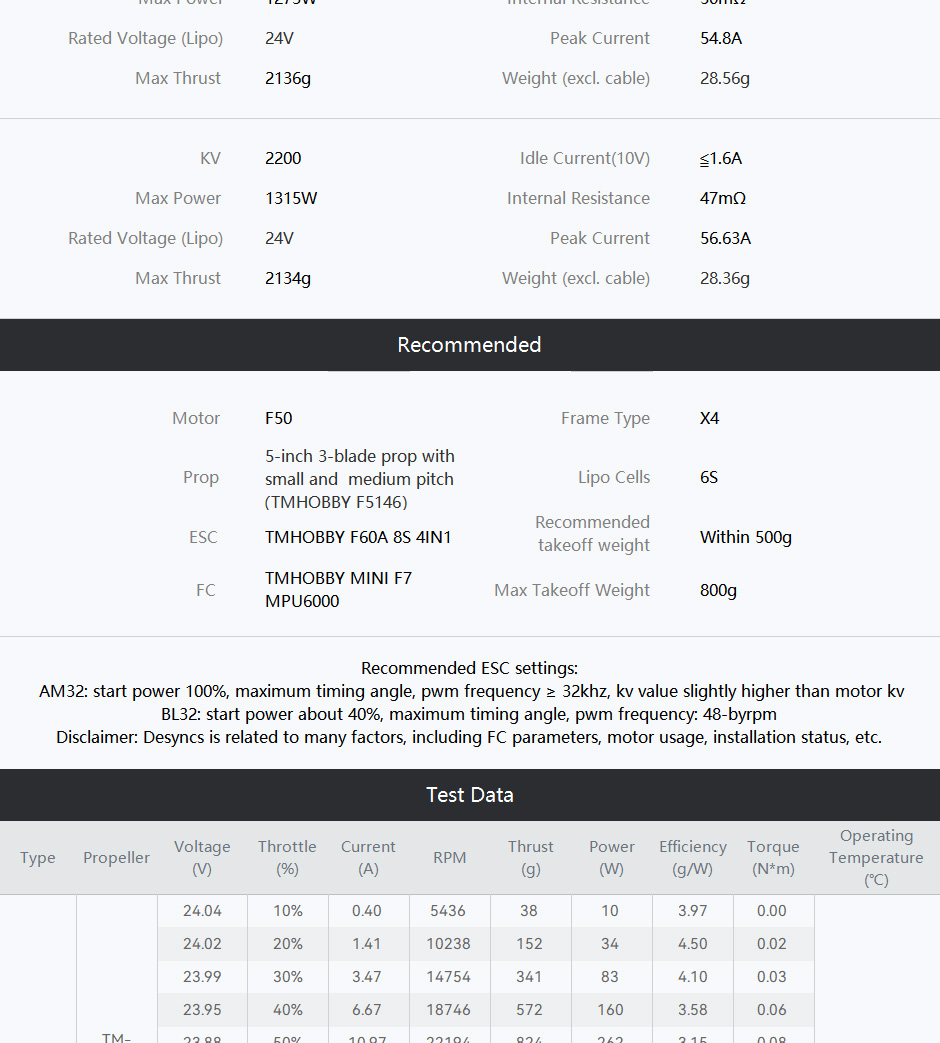

T-Motor F50 2200KV motor test data and recommended setup table for 6S 24V, showing thrust, power, and current

يسرد الجدول المكونات الموصى بها لمحرك F50 2200KV (مروحة ثلاثية الشفرات مقاس 5 بوصات، 6S) بالإضافة إلى المواصفات الرئيسية مثل أقصى قوة دفع حوالي 2134 جرامًا وذروة التيار تصل إلى 56.63 أمبير.

T-Motor F50 2150KV motor test table showing voltage, throttle, current, RPM, thrust, power, efficiency and temperature

تتضمن بيانات اختبار T-Motor F50 2150KV الجهد، والخانق، والتيار، وعدد الدورات في الدقيقة، والدفع، والطاقة، والكفاءة، وعزم الدوران، ودرجة حرارة التشغيل عبر إعدادات المروحة.

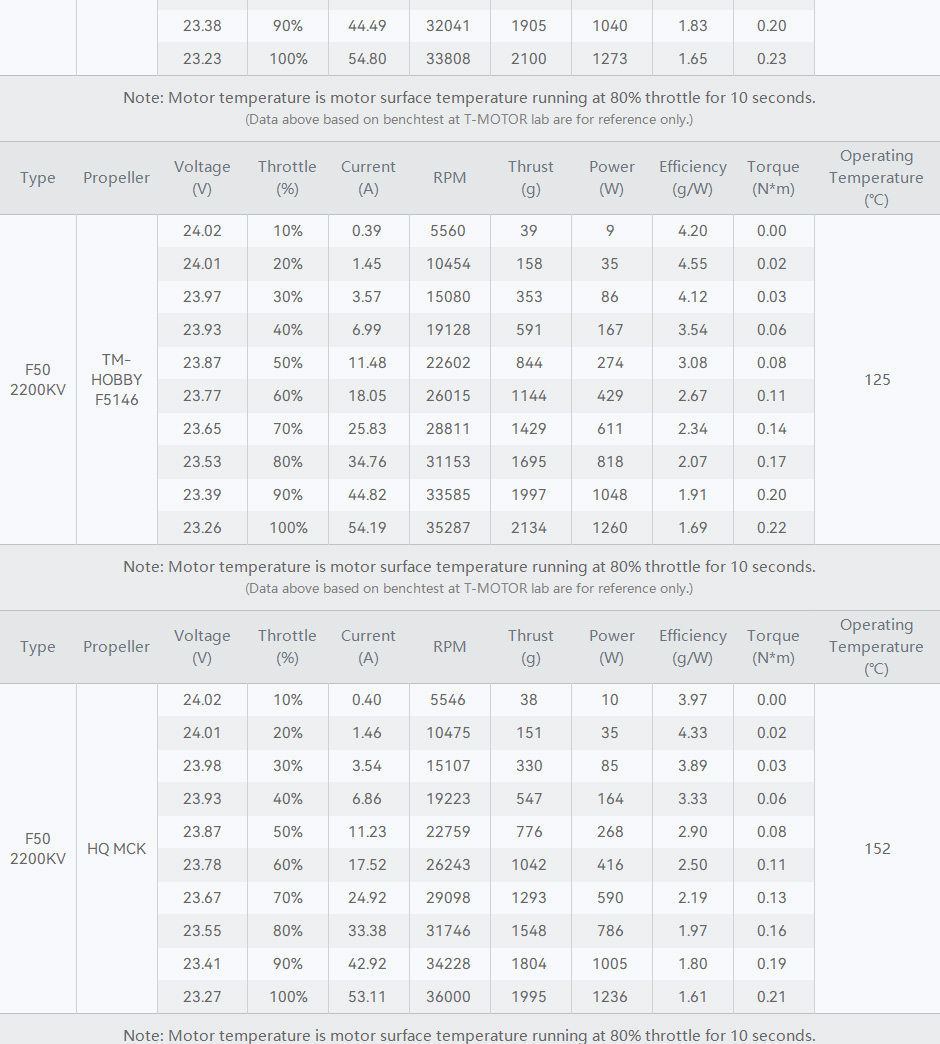

T-Motor F50 2200KV bench test table showing voltage, throttle, current, RPM, thrust, power, efficiency and temperature

تتضمن جداول أداء محرك T-Motor F50 2200KV معلومات عن الجهد، ونسبة الخانق، والتيار، وعدد دورات المحرك في الدقيقة، والدفع، والطاقة، والكفاءة، وعزم الدوران، ودرجة حرارة التشغيل حسب المروحة.

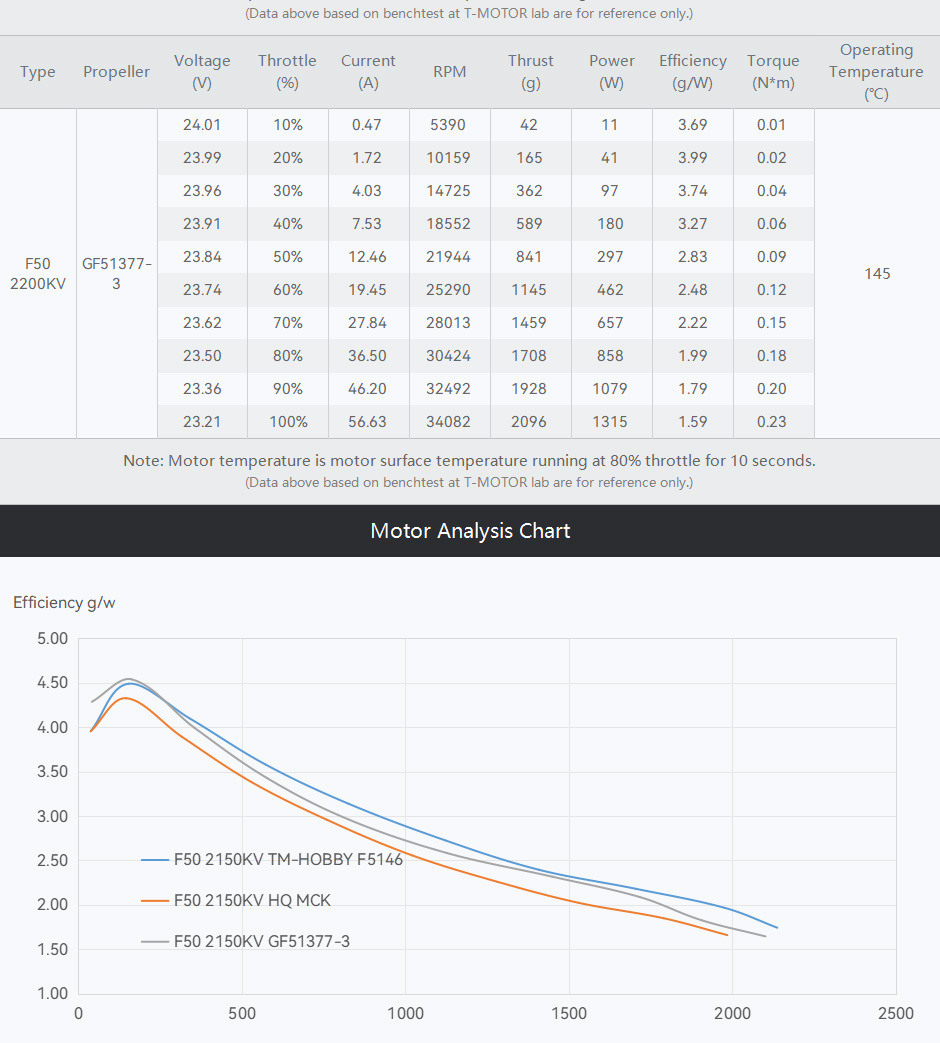

T-Motor F50 motor bench test table and efficiency chart showing thrust, RPM, power and g/W across throttle levels

تلخص بيانات اختبار T-Motor F50 الجهد والتيار وسرعة الدوران والدفع والطاقة والكفاءة وعزم الدوران عبر الخانق مع خيارات المروحة المختلفة.

T-Motor F50 2200KV efficiency vs thrust chart with packing list showing one motor and screws, washers, and nut

تتضمن الحزمة محرك F50 واحد مع حقيبة قطع غيار تحتوي على براغي تثبيت وغسالات وصامولة، بالإضافة إلى مخطط مرجعي للكفاءة مقابل الدفع لمقارنة المراوح.
