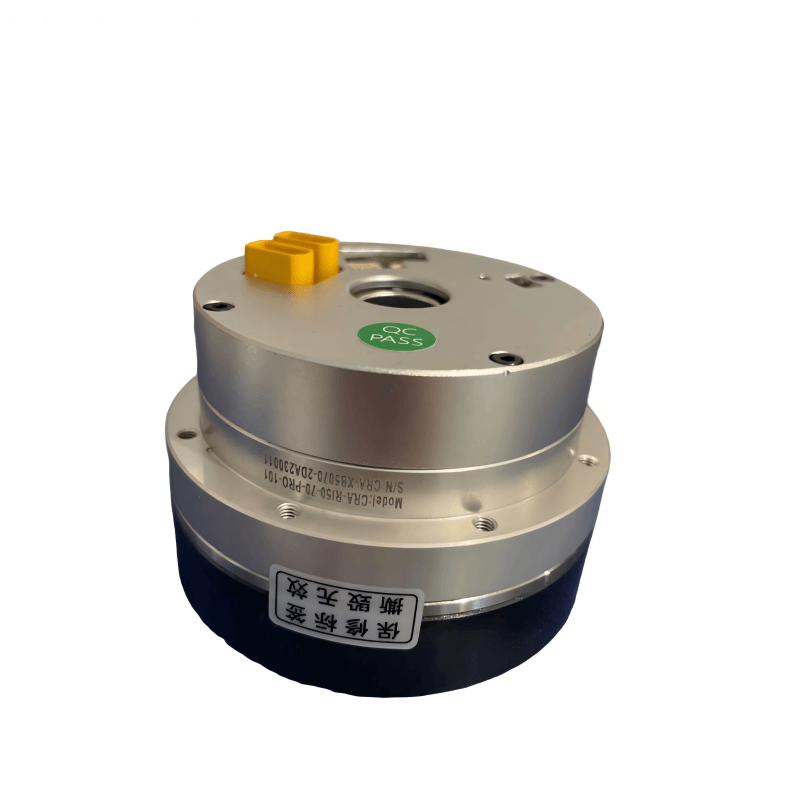

وحدة مفصل المحرك Ti5 ROBOT CRA-RI50-70-PRO بقدرة 150 واط، جهد 24-48 فولت، مشفر 16 بت، نسب تخفيض 51/81/101
وحدة مفصل المحرك Ti5 ROBOT CRA-RI50-70-PRO بقدرة 150 واط، جهد 24-48 فولت، مشفر 16 بت، نسب تخفيض 51/81/101
Ti5 ROBOT
تعذر تحميل توفر الالتقاط
نظرة عامة
روبوت Ti5 محرك CRA-RI50-70-PRO هو وحدة مفصلية خفيفة الوزن مصممة للمفاصل الروبوتية والتشغيل المتكامل. يتم وصف الوحدة بـ "حجم صغير، أداء قوي" و "اختراق رئيسي في الأجهزة الأساسية"، وتتميز ببناء معياري متكامل.
الميزات الرئيسية
- وحدة مفصلية خفيفة الوزن تصميم.
- خفيفة الوزن للغاية: "تقليل الوزن بأكثر من 1/3"; "تقليل استهلاك الطاقة التشغيلية بشكل كبير."
- أداء أقوى: "معايير أداء صناعية"؛ "كثافة العزم ضعف تلك الخاصة بالمنتجات المماثلة."”
- التجزئة: “تم دمج ستة وحدات بشكل عضوي”; “تتكيف ثلاث سلاسل بشكل شامل مع العملاء في سيناريوهات مختلفة”; “تقلل بشكل كبير من صعوبة الإنتاج، وتحسن كفاءة الإنتاج.”
- الإنتاج الضخم / ملاحظات المنصة (كما هو مذكور): “ميزة الإنتاج الضخم الرائدة في الصناعة.” “يمكن التحكم في جميع الأجهزة الأساسية، ويمكن أن تصل نسبة التوطين إلى 100%.” “تمتلك سلسلة أدوات برمجية كاملة لتطوير الروبوتات، مما يساعد على تسريع البحث والتطوير.”

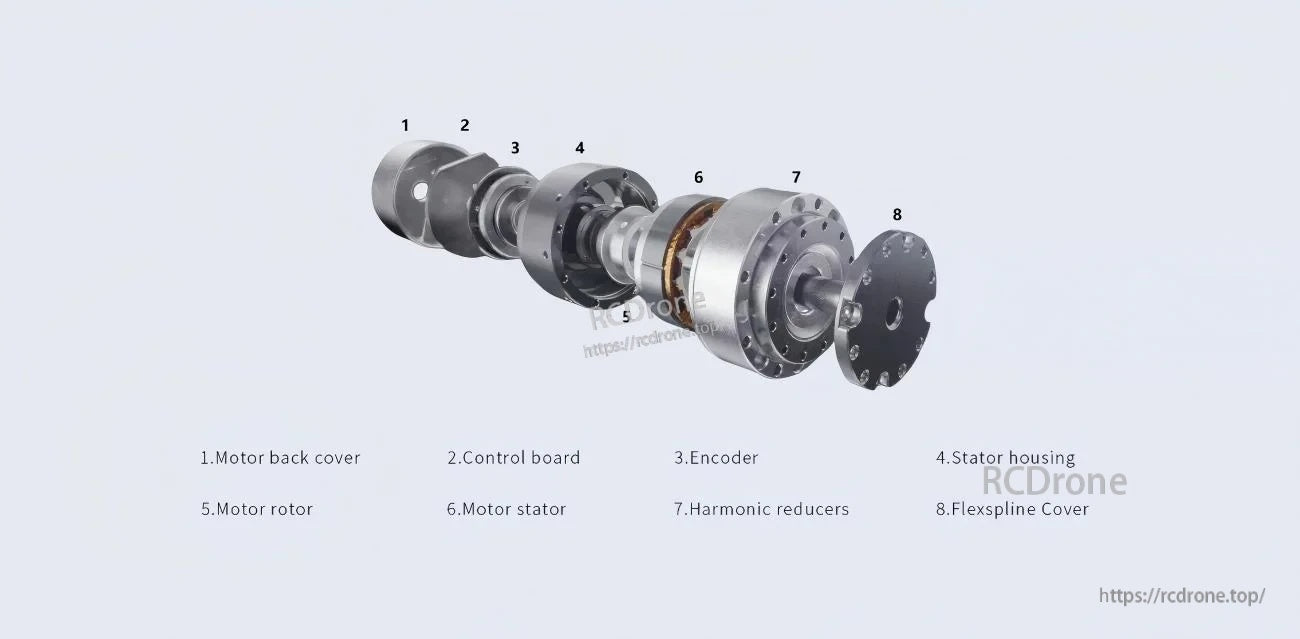

- ملصقات الهيكل المنفجر: غطاء محرك؛ لوحة التحكم؛ مشفر؛ علبة الثابت؛ دوار المحرك؛ ثابت المحرك؛ مخفضات التوافقي؛ غطاء فليكسلاين.

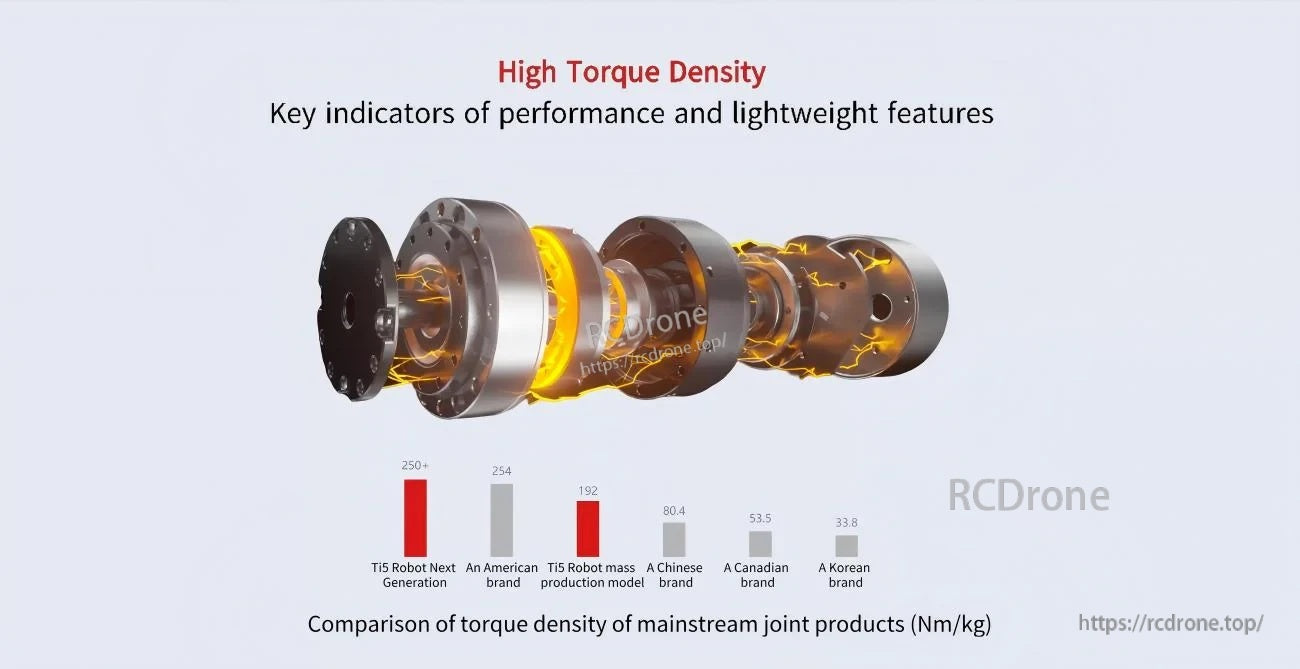

- نص مخطط مقارنة كثافة العزم: “مقارنة كثافة العزم للمنتجات المشتركة الرائجة (Nm/kg)” مع القيم المعلّمة: 250+ (روبوت Ti5 الجيل التالي)، 254 (علامة تجارية أمريكية)، 192 (نموذج الإنتاج الضخم لروبوت Ti5)، 80.4 (علامة تجارية صينية)، 53.5 (علامة تجارية كندية)، 33.8 (علامة تجارية كورية).
التطبيقات
- الروبوتات البشرية
- الأذرع الروبوتية
- الهياكل الخارجية
- الروبوتات رباعية الأرجل
- مركبات AGV
- روبوتات ARU
المواصفات
| المعلمة | القيمة |
|---|---|
| نموذج المحرك | CRA-RI50-70-PRO-XX / CRA-RI50-70-PRO-XX-B |
| نسبة التخفيض | 51 / 81 / 101 |
| عزم الدوران الأقصى عند بدء التشغيل والتوقف | 23 / 29 / 34 N.m |
| أقصى عزم تحميل متوسط مسموح به | 8.6 / 13.5 / 13.5 N.m |
| 2000 دورة في الدقيقة/(نسبة التخفيض) عزم الدوران المقدر عند هذه السرعة | 6.6 / 9.6 / 9.6 N·م |
| سرعة الدوران القصوى في نهاية الإخراج | 97 / 61 / 49 دورة في الدقيقة |
| السرعة المقدرة | 75 / 46 / 37 دورة في الدقيقة |
| طاقة المحرك | 150 واط |
| جهد الإمداد | 24-48 فولت |
| التيار المستمر الأقصى | 5 أمبير |
| التيار المقدّر | 3.6 أمبير |
| دقة المشفر | 16 بت |
| الخلوص الخلفي | 20 / 20 / 10 قوس ثانية |
| ثابت العزم | 0.089 ن·م/أ |
| ثقب | 12 مم |
| الطول: بدون فرامل / مع فرامل | 63±0.5 مم / 81.5±0.5 مم |
| الوزن: بدون فرامل / مع فرامل | 0.66 كجم / 0.78 كجم |
| العطالة: بدون فرامل / مع فرامل | 158.8 ج·سم² / 228.8 ج·سم² |
الكتيبات
أبعاد تركيب محرك CRA-RI50-70-PRO Drawing.pdf
للمساعدة في الاختيار (خيارات نسبة التخفيض، اختيار نسخة الفرامل) والدعم في التكامل، اتصل بـ support@rcdrone.top or أو قم بزيارة https://rcdrone.top/.
التفاصيل
مصمم للمفاصل الروبوتية المتكاملة حيث يكون الوزن المنخفض والتغليف المدمج مهمين.
تجمع بنية متكاملة معيارية الأجزاء الرئيسية في محرك مدمج للمفاصل الروبوتية.
تشمل المكونات الأساسية لوحة التحكم، والمشفر، والدوار/المحرك، والمخفض التوافقي لإنتاج عزم دوران مدمج.
يتم تسليط الضوء على كثافة العزم من خلال مخطط مقارنة مع منتجات المفاصل الأخرى السائدة.
