محرك VCI SPARK 1206 بدون فرش (قطعتان) 4000KV/4800KV/6700KV/7950KV لطائرات الدرون FPV الصغيرة
محرك VCI SPARK 1206 بدون فرش (قطعتان) 4000KV/4800KV/6700KV/7950KV لطائرات الدرون FPV الصغيرة
VCI
تعذر تحميل توفر الالتقاط
نظرة عامة

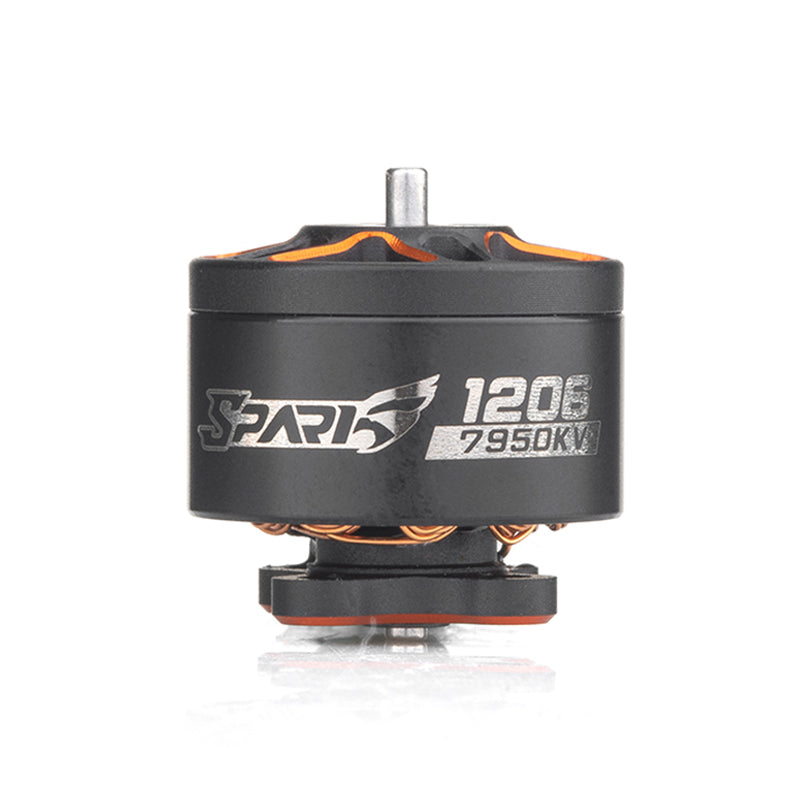

محرك VCI SPARK 1206 هو محرك بدون فرشاة مدمج يتم توفيره كمجموعة من قطعتين، مع خيارات KV تبلغ 4000KV، 4800KV، 6700KV، أو 7950KV. يتميز بملف دوار بحجم 12×6 مم، وعمود بقطر 1.5 مم، وبناء خفيف الوزن، مما يجعله مناسبًا لبناء الطائرات متعددة المراوح/FPV الصغيرة باستخدام أحجام المراوح المماثلة للإعدادات الاختبارية المنشورة.
الميزات الرئيسية
- خيارات KV المتاحة: 4000KV / 4800KV / 6700KV / 7950KV
- مغناطيس قوس N52SH
- تكوين 9S12P
- سلك سيليكون 28AWG، 80 مم
- نمط تركيب 4× M2
المواصفات
الميكانيكية
| حجم الملف الدوار | Ø12 × L6 مم |
| أبعاد المحرك | Ø15.3 × 15.7 مم |
| قطر العمود | Ø1.5 مم |
| طول العمود | 2 مم |
| تركيب | 4-M2 EQS |
| قطر نمط التركيب | Ø9 مم |
| المغناطيسات | N52SH قوس |
| التكوين | 9S12P |
| سلك سيليكون | 28AWG 80مم |
الكهرباء (حسب خيار KV)
| خيار KV | الجهد المقنن | المقاومة الداخلية | تيار الخمول (10V) | التيار الأقصى | أقصى طاقة لحظية | الوزن (بما في ذلك الكابل) |
|---|---|---|---|---|---|---|
| 4000KV | 4S (16V) | 410مΩ | 0.4A | 6.99A | 111.84W | 7.5غ |
| 4800KV | 4S (16V) | 230مΩ | 0.4A | 9.75A | 156W | 7.6g |
| 6700KV | 3S (12V) | 150mΩ | 0.7A | 12.92A | 155.04W | 7.4g |
| 7950KV | 3S (12V) | 125mΩ | 1.1A | 14.36A | 172.32W | 7.4g |
أبرز اختبارات الثبات (مرجع)
| خيار KV | جهد الاختبار | المروحة | أقصى دفع | أقصى تيار | درجة الحرارة |
|---|---|---|---|---|---|
| 4000KV | 16V | GF 3016-3 | 260 جرام | 6.99 A | 66 C |
| 4800KV | 16V | GF 2540-3 | 297 جرام | 9.75 A | 68 C |
| 6700KV | 12V | GF 2540-3 | 277 جرام | 12.92 A | 66 C |
| 7950KV | 12V | GF 2512-3 | 307 جرام | 14.36 A | 56 C |
ملاحظة: تم توفير بيانات الاختبار للرجوع إليها. درجة حرارة المحرك هي درجة حرارة المغزل المقاسة بعد اختبار ثابت للسرعة من 0 إلى 100.

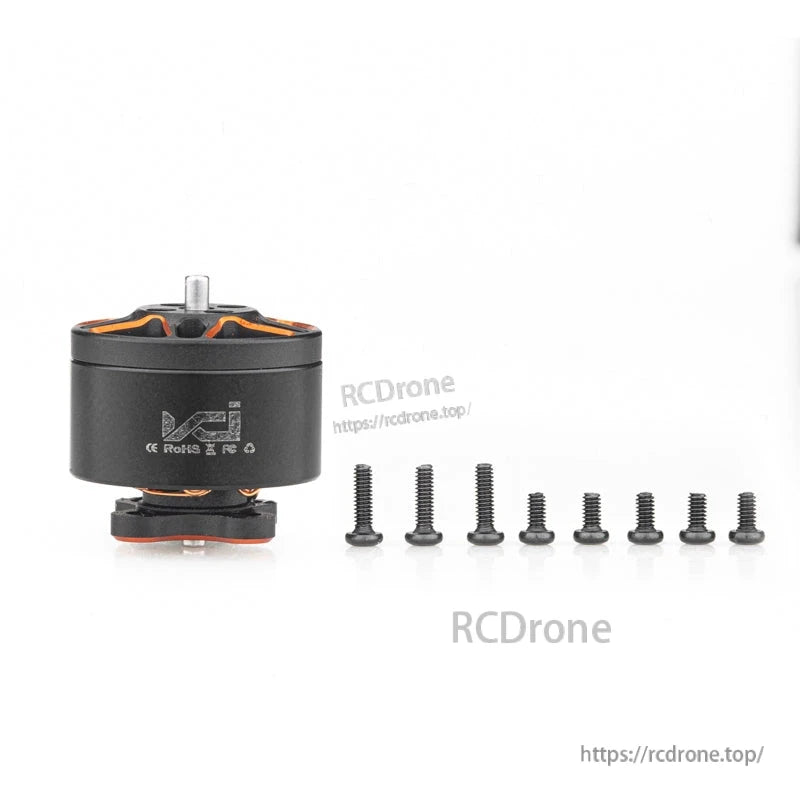

ما هو المضمن
- محرك VCI SPARK 1206 × 2 (خيار KV المحدد)
التطبيقات
- بناءات FPV الصغيرة / الطائرات متعددة المراوح الصغيرة التي تستخدم أحجام المروحة المشابهة للمراوح الاختبار المذكورة
- مشاريع الطائرات بدون طيار المخصصة الخفيفة التي تتطلب محرك بلا فرشات من فئة 1206
للمساعدة في الاختيار (اختيار KV، المطابقة بين 3S/4S، توافق المراوح) يرجى الاتصال [email protected] or زيارة https://rcdrone.top/.
التفاصيل

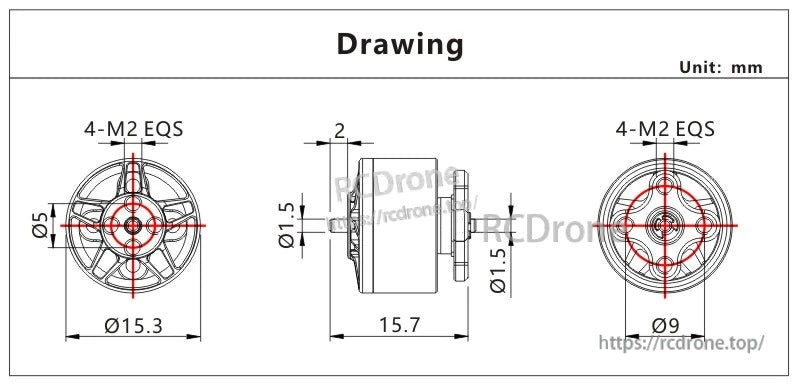

تصميم مدمج من فئة 1206 مع نمط تركيب 4×M2 وعمود بقطر 1.5 مم يساعد في تأكيد التوافق قبل البناء.

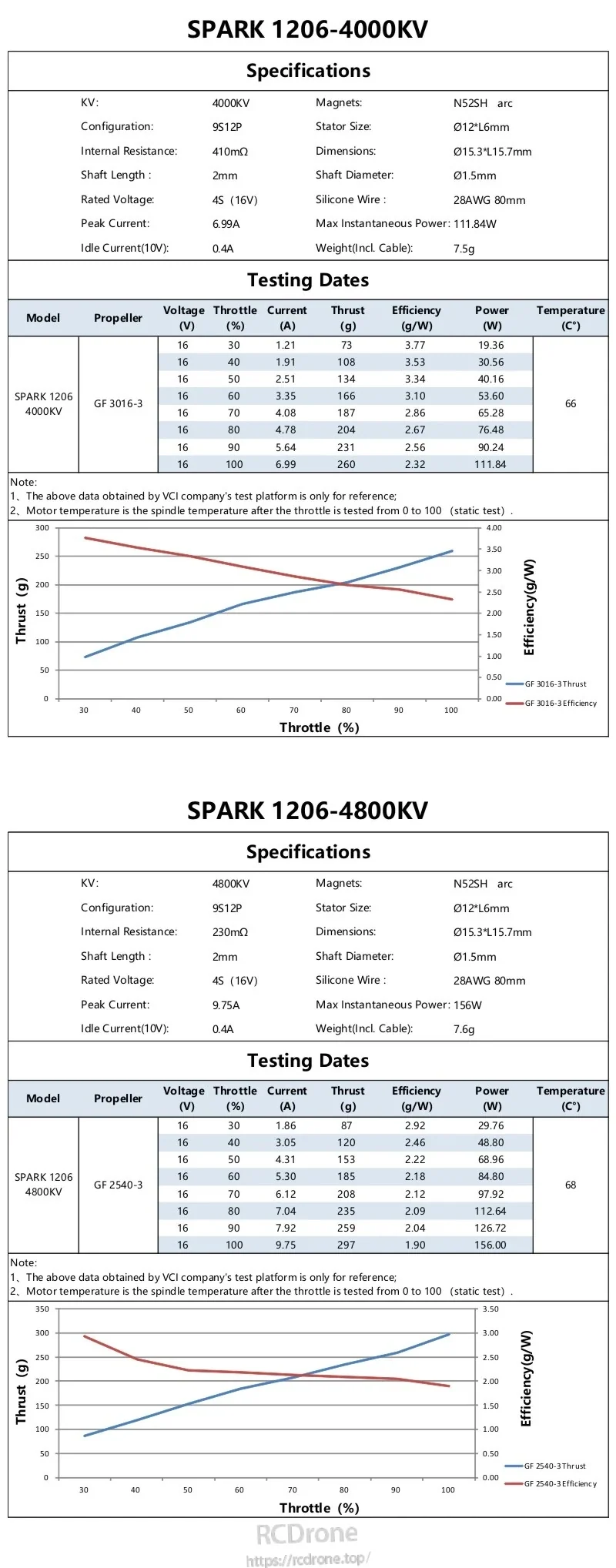

تلخص أوراق الاختبار المرجعية المواصفات وأداء الاختبار الثابت لخيارات 4000KV و 4800KV.

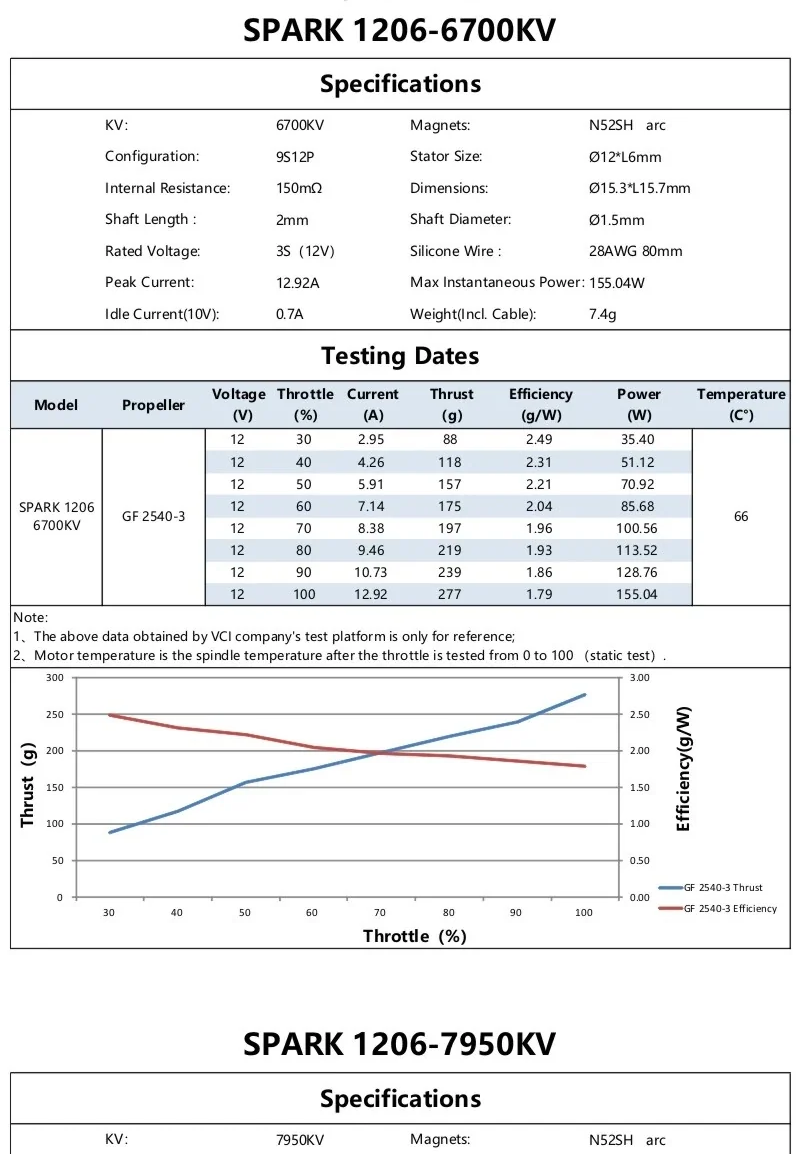

تشمل خيار 6700KV جدول مواصفات كامل بالإضافة إلى بيانات الدفع، والتيار، والكفاءة عبر إعدادات الخانق.

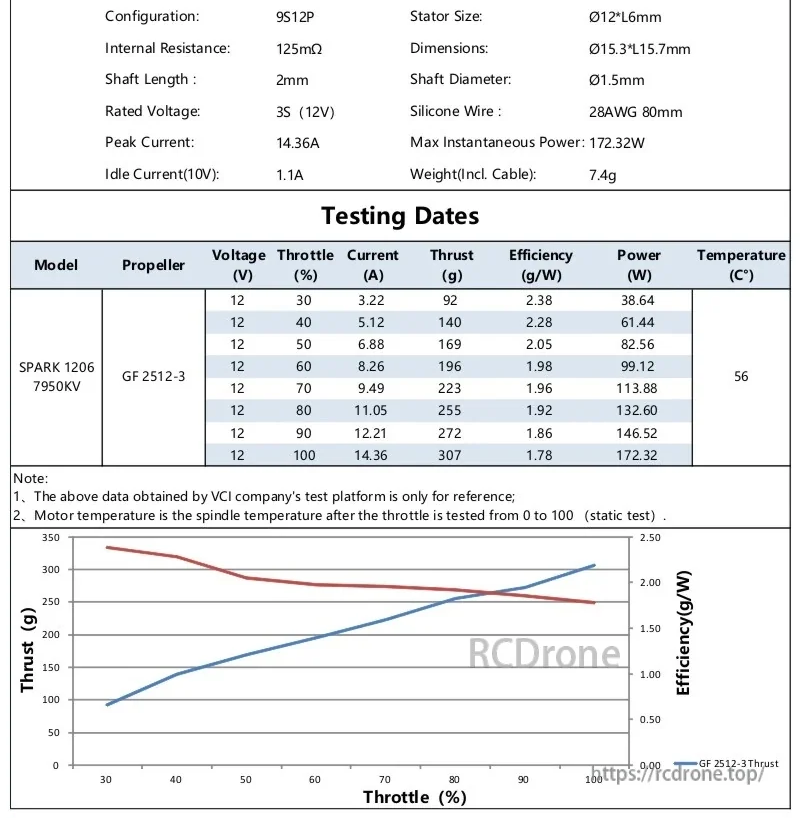

تُقدم بيانات اختبار 7950KV عالية KV لمطابقة المروحة والجهد في إعدادات FPV الصغيرة والطائرات متعددة المراوح الصغيرة.
