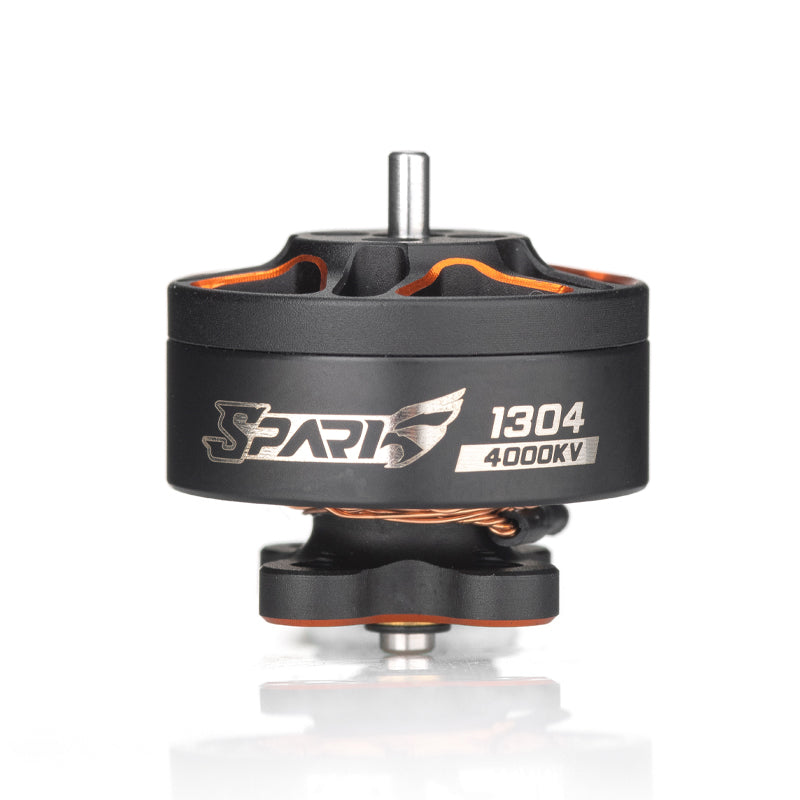

محرك VCI SPARK 1304 بدون فرش (قطعتان) 4000KV/5000KV/5400KV/6800KV لطائرات الدرون FPV الصغيرة
محرك VCI SPARK 1304 بدون فرش (قطعتان) 4000KV/5000KV/5400KV/6800KV لطائرات الدرون FPV الصغيرة
VCI
تعذر تحميل توفر الالتقاط
نظرة عامة
محرك VCI SPARK 1304 هو محرك بدون فرشاة مدمج متوفر بعدة خيارات من KV (4000KV / 5000KV / 5400KV / 6800KV) لبناء طائرات FPV خفيفة الوزن. يستخدم كل محرك تكوين 9S12P مع مغناطيسات قوسية N52SH وحجم ستاتور 1304، مع أسلاك سيليكون مثبتة مسبقًا.
الميزات الرئيسية
- خيارات KV المتاحة: 4000KV، 5000KV، 5400KV، 6800KV
- حجم ستاتور 1304 (قطر 13 مم × طول 4 مم)
- تكوين 9S12P مع مغناطيسات قوسية N52SH
- سلك سيليكون 28AWG، بطول 80 مم

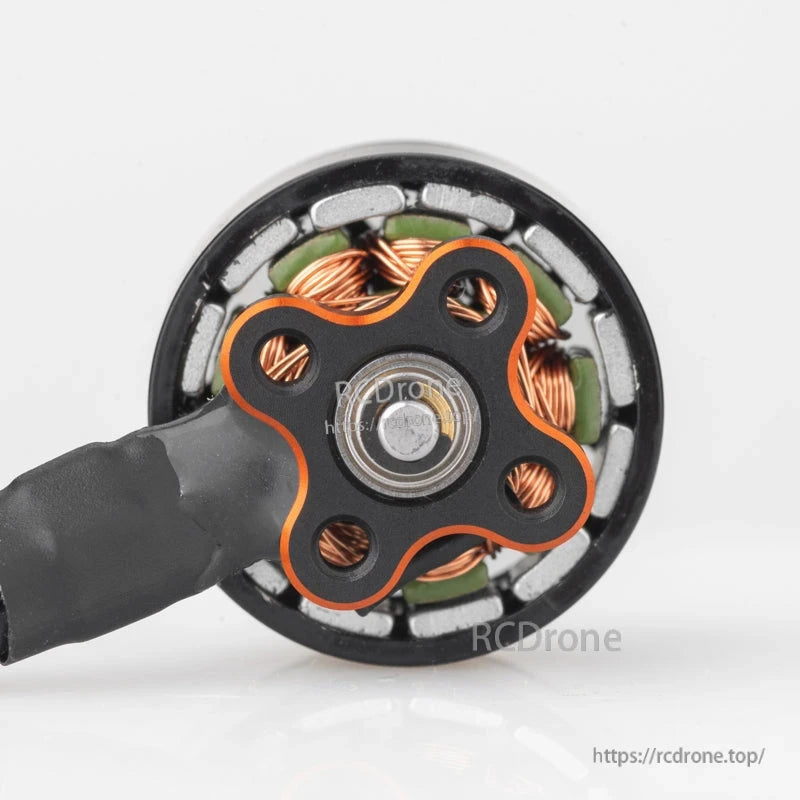

- 4 ثقوب تثبيت M2 (متباعدة بالتساوي)
المواصفات
ميكانيكي
| حجم المحرك | قطر 17.1 مم × طول 16.4 مم |
| حجم الستاتور | قطر 13 مم × طول 4 مم |
| قطر العمود | قطر 1.5 مم |
| طول العمود | 3 مم |
| تركيب | 4x M2 (متباعدة بالتساوي) |
| الوزن (بما في ذلك الكابل) | 8.5 جرام |
الكهربائية (حسب خيار KV)
| KV | الجهد المقنن | المقاومة الداخلية | تيار الخمول (10V) | تيار الذروة | أقصى طاقة لحظية |
|---|---|---|---|---|---|
| 4000KV | 4S (16V) | 325 مللي أوم | 0.4 أ | 8.54 أ | 136.64 واط |
| 5000KV | 4S (16V) | 205 مللي أوم | 0.7 أ | 9.53 أ | 152.48 واط |
| 5400KV | 3S (12V) | 175 مللي أوم | 0.6 أ | 11.63 أ | 139.56 و |

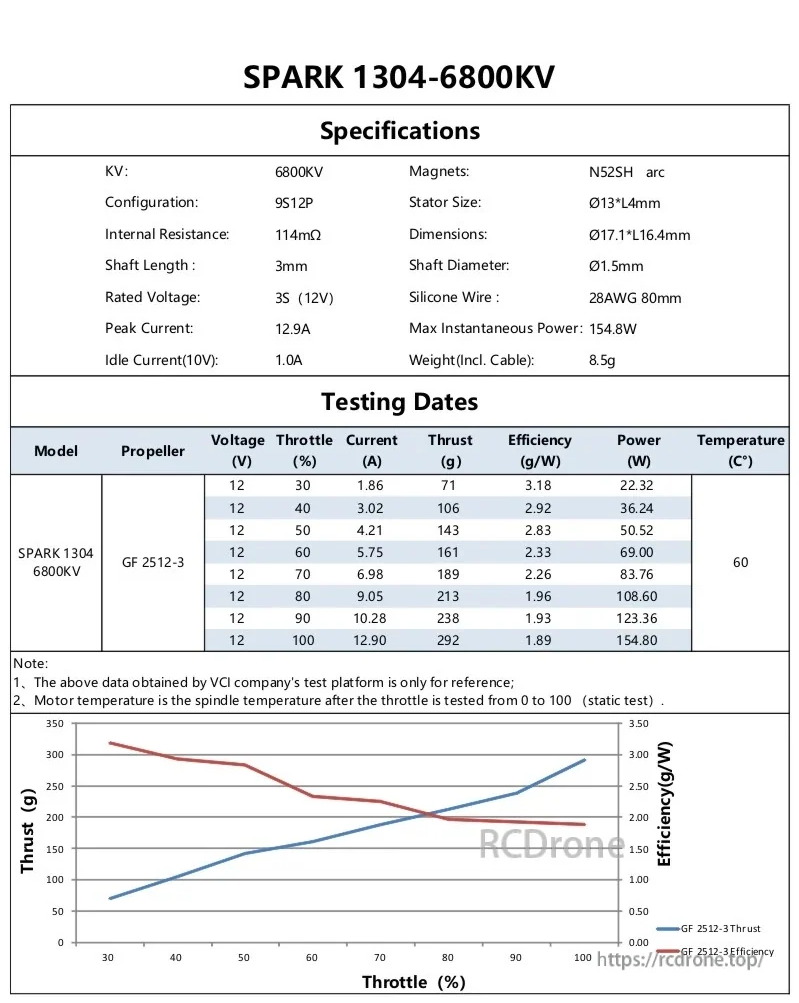

| 6800KV | 3S (12V) | 114 مΩ | 1.0 A | 12.9 A | 154.8 واط |
الكهرباء الشائعة
| التكوين | 9S12P |
| المغناطيسات | N52SH قوس |
| سلك سيليكون | 28AWG، 80 مم |
بيانات الاختبار (مرجع)
| المحرك | المروحة | الجهد | أقصى دفع | التيار عند الحد الأقصى | الطاقة عند الحد الأقصى | درجة الحرارة |
|---|---|---|---|---|---|---|
| SPARK 1304 4000KV | GF 3016-3 | 16 فولت | 295 غرام | 8.54 A | 136.64 واط | 70 درجة مئوية |
| SPARK 1304 5000KV | GF 2512-3 | 16 فولت | 288 غرام | 9.53 A | 152.48 واط | 67 سي |
| SPARK 1304 5400KV | GF 3016-3 | 12 فولت | 288 غرام | 11.63 أ | 139.56 واط | 71 سي |
| SPARK 1304 6800KV | GF 2512-3 | 12 فولت | 292 غرام | 12.90 أ | 154.80 واط | 60 سي |
ملاحظات: بيانات الاختبار هي للرجوع إليها. تشير درجة حرارة المحرك إلى درجة حرارة المغزل بعد اختبار الخانق من 0 إلى 100 (اختبار ثابت).
ما هو متضمن

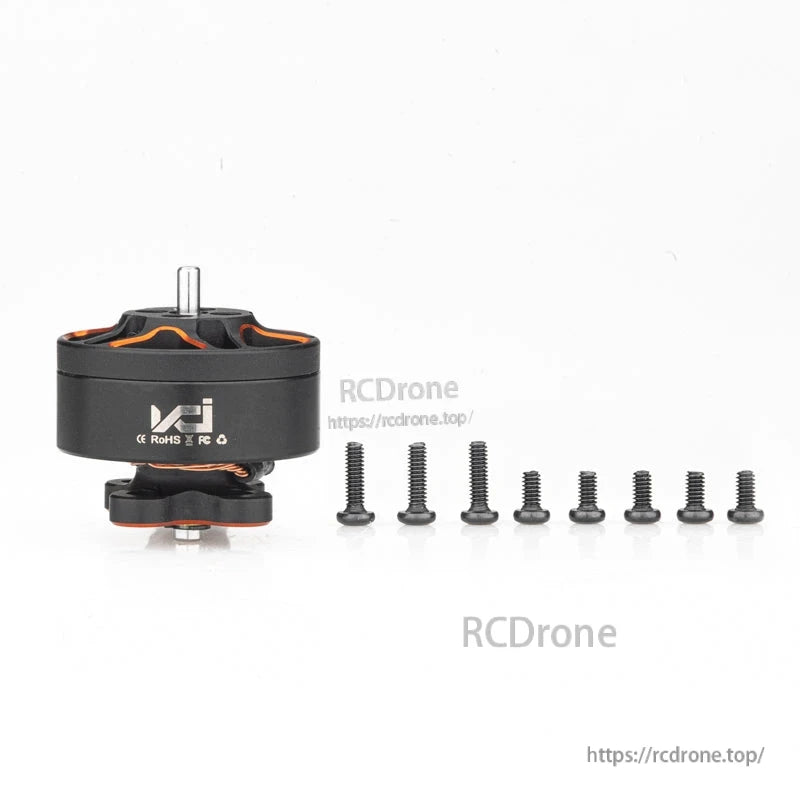

- محرك VCI SPARK 1304 بدون فرش x 2 (خيار KV قابل للاختيار)
الدعم
للمساعدة في اختيار المنتج والدعم بعد البيع، اتصل بـ [email protected] or زيارة https://rcdrone.top/.
التفاصيل

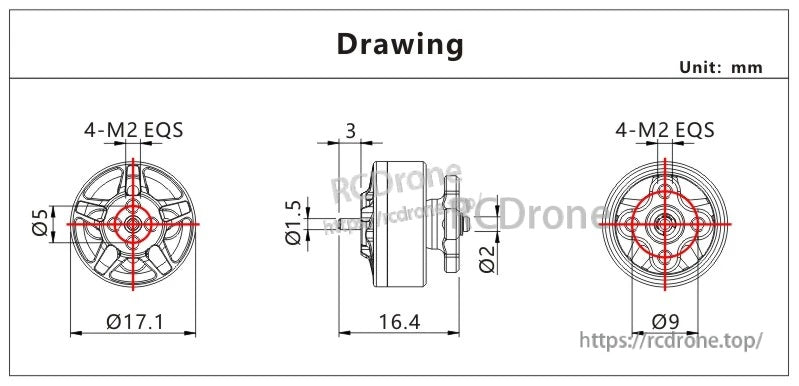

تصميم محرك 1304 المدمج بقطر خارجي 17.1 مم ونمط براغي 4x M2 لإطارات FPV خفيفة الوزن.

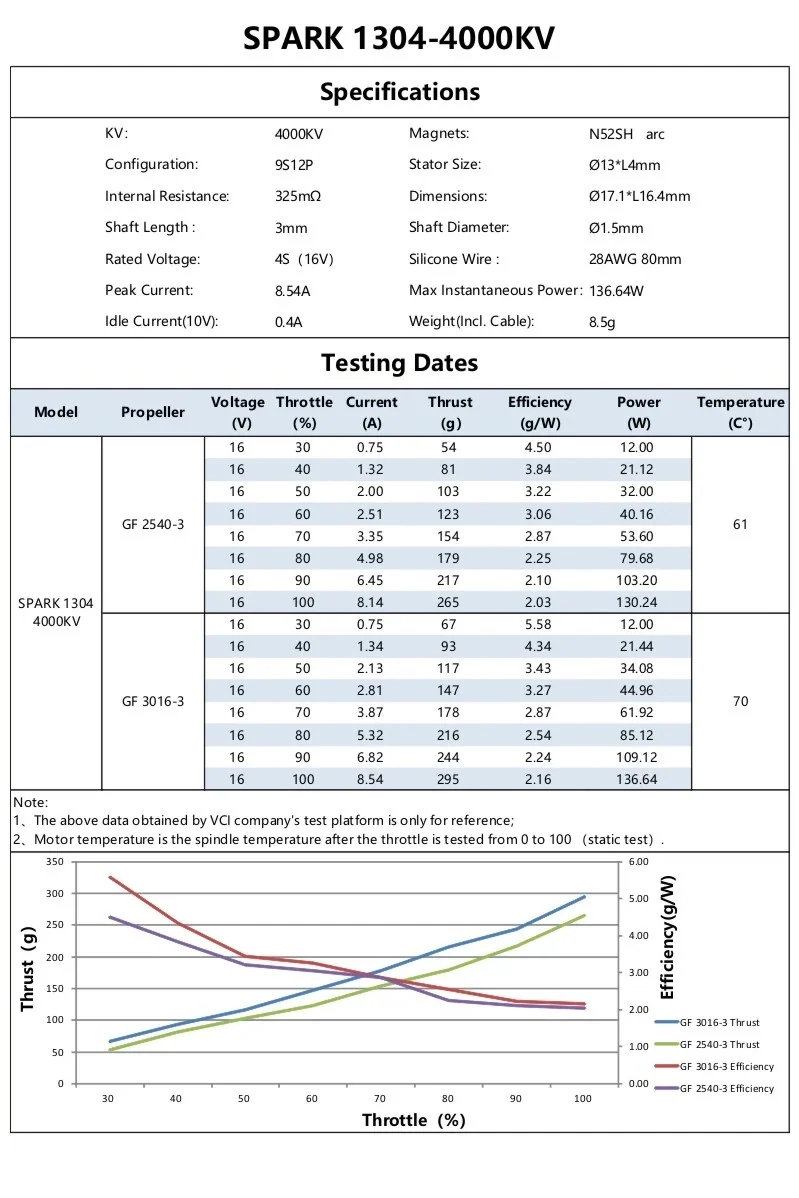

بيانات مرجعية لbench لخيار 4000KV، بما في ذلك أرقام الدفع والكفاءة مع المراوح الصغيرة الشائعة.

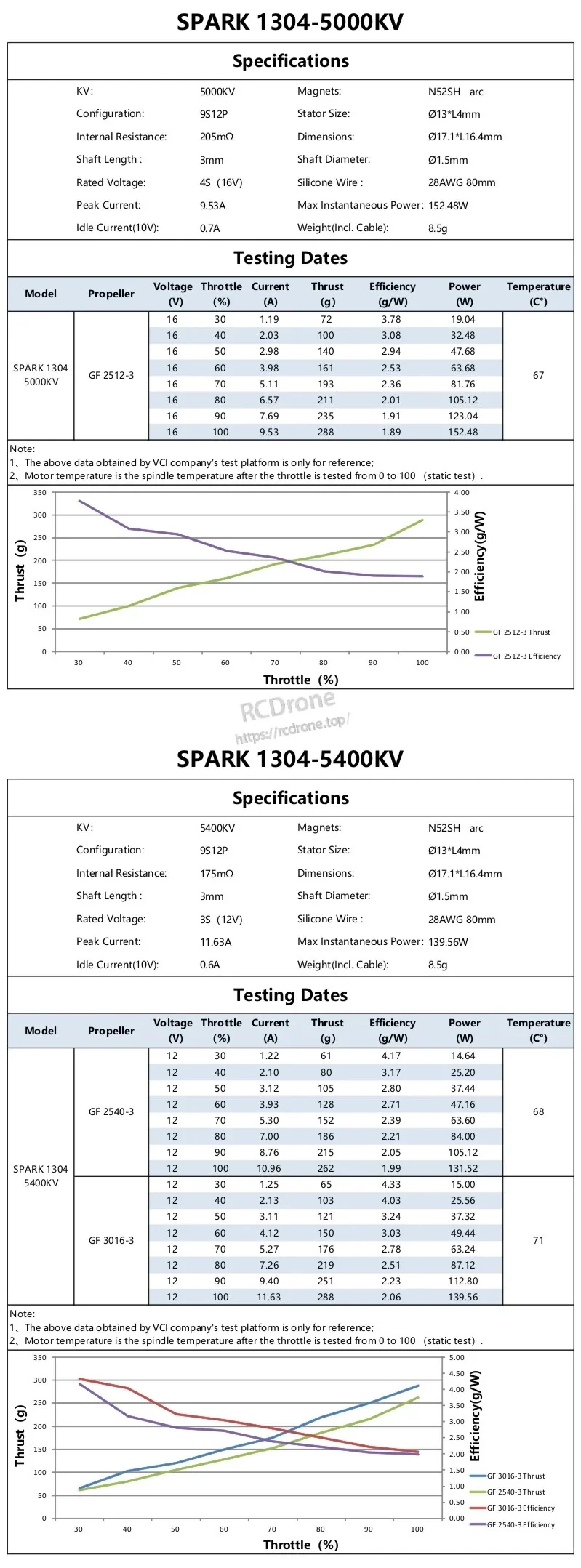

مواصفات مرجعية جنبًا إلى جنب لنسخ 5000KV و 5400KV لمساعدتك في مطابقة KV المحرك مع جهد بطاريتك واختيار المروحة.
