محرك VCI SPARK 1406 بدون فرشاة 2100KV/2550KV/3150KV/3900KV/4750KV لطائرات FPV متعددة الدوارات
محرك VCI SPARK 1406 بدون فرشاة 2100KV/2550KV/3150KV/3900KV/4750KV لطائرات FPV متعددة الدوارات
VCI
تعذر تحميل توفر الالتقاط
نظرة عامة
خيارات محرك VCI SPARK 1406 بدون فرش متاحة بـ 2100KV، 2550KV، 3150KV، 3900KV، و4750KV لبناء الطائرات متعددة المراوح/FPV. تستخدم هذه السلسلة تكوين 9S12P مع مغناطيسات قوسية N52SH وتشتمل على بيانات اختبار المصنع لمراوح وفولتية محددة.
الميزات الرئيسية
- اختيارات متعددة من KV: 2100KV / 2550KV / 3150KV / 3900KV / 4750KV
- التكوين: 9S12P
- المغناطيسات: N52SH قوسية
- سلك سيليكون: 24AWG 100mm
المواصفات
ميكانيكية
| حجم الستاتور | Ø14*L6mm |
| أبعاد المحرك | Ø19*L18.4mm |
| طول العمود | 3mm |
| قطر العمود | Ø1.5mm |
| تركيب | 4-M2 (متباعدة بالتساوي)، دائرة البراغي Ø12mm |
الكهربائية (حسب خيار KV)
| البند | 2100KV | 2550KV | 3150KV | 3900KV | 4750KV |
|---|---|---|---|---|---|
| جهد التشغيل | 6S (24V) | 6S (24V) | 4S (16V) | 4S (16V) | 4S (16V) |
| المقاومة الداخلية | 370mΩ | 270mΩ | 180mΩ | 135mΩ | 100mΩ |
| التيار الأقصى | 9.68A | 11A | 15.47A | 16.68A | 21.57A |
| تيار الخمول (10V) | 0.2A | 0.3A | 0.4A | 0.8A | 1.1A |
| أقصى طاقة لحظية | 232.32W | 264W | 247.52W | 265.76W | 345.12W |
| الوزن (بما في ذلك الكابل) | 13.5غ | 13.6غ | 13.5غ | 13.5غ | 13.5غ |
| سلك | 24AWG 100mm | ||||
| المغناطيسات | N52SH قوس | ||||
| التكوين | 9S12P | ||||
بيانات الاختبار (مرجع)
- SPARK 1406 2100KV (GF 3052-3, 24V): أقصى دفع 423غ، تيار 9.68A، طاقة 232.32W، درجة حرارة المحرك 68°C
- SPARK 1406 2550KV (GF D63-5, 24V): أقصى دفع 451غ، تيار 11.00A، طاقة 264.00W، درجة حرارة المحرك 60°C
- SPARK 1406 3150KV (GF 3052-3, 16V): أقصى دفع 409غ، تيار 13.96A، طاقة 223.36W، درجة حرارة المحرك 63°C
- SPARK 1406 3900KV (GF D63-5, 16V): أقصى دفع 439غ، تيار 16.61A، الطاقة 265.76W، درجة حرارة المحرك 65°C
- SPARK 1406 4750KV (GF D63-3، 16V): أقصى دفع 500g، التيار 21.57A، الطاقة 345.12W، درجة حرارة المحرك 67°C
إذا كنت بحاجة إلى مساعدة في اختيار خيار KV المناسب لإعداد معين، اتصل بالدعم على https://rcdrone.top/ أو عبر البريد الإلكتروني [email protected].
تفاصيل

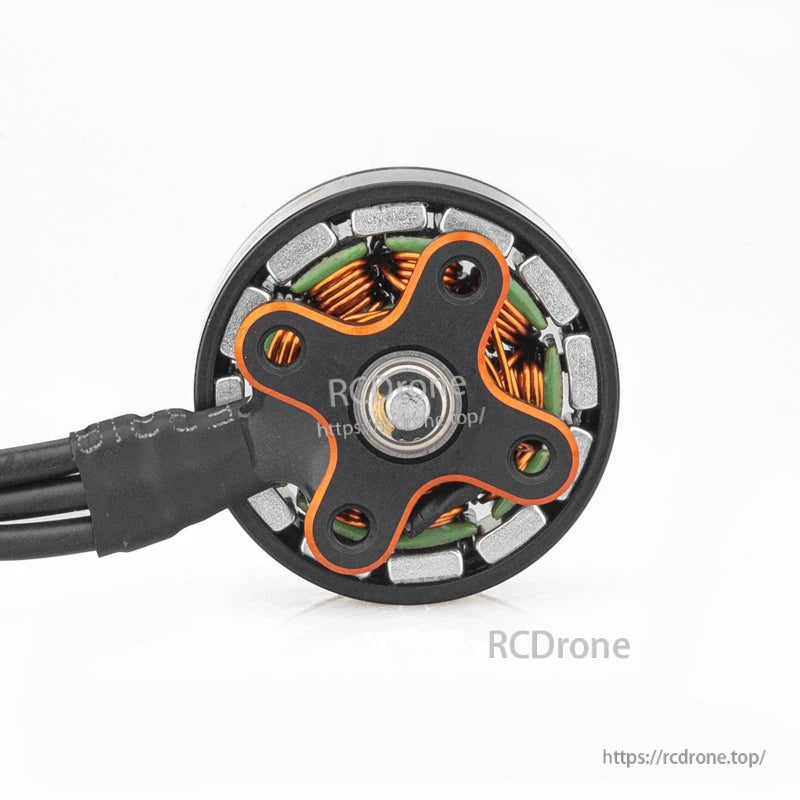

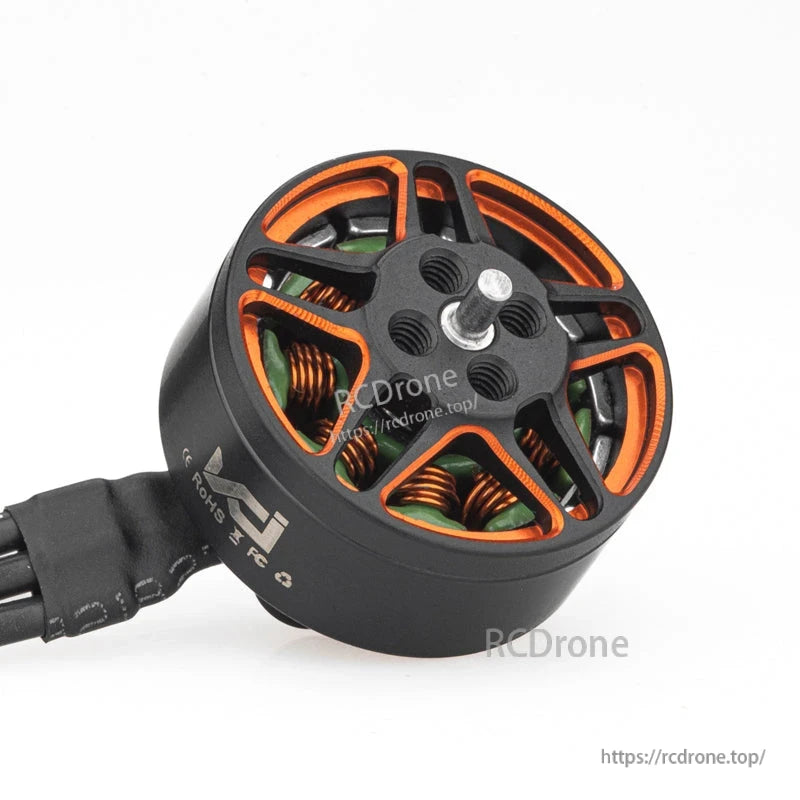

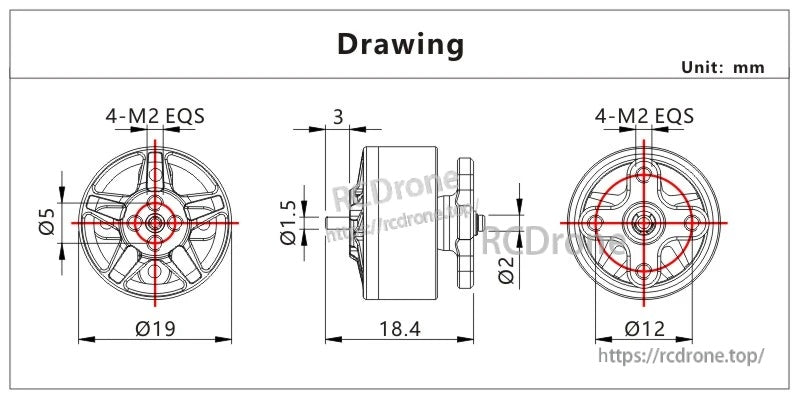

تصميم محرك 1406 المدمج مع دائرة براغي 12 مم ونمط تثبيت 4× M2 لإطارات FPV الشائعة.

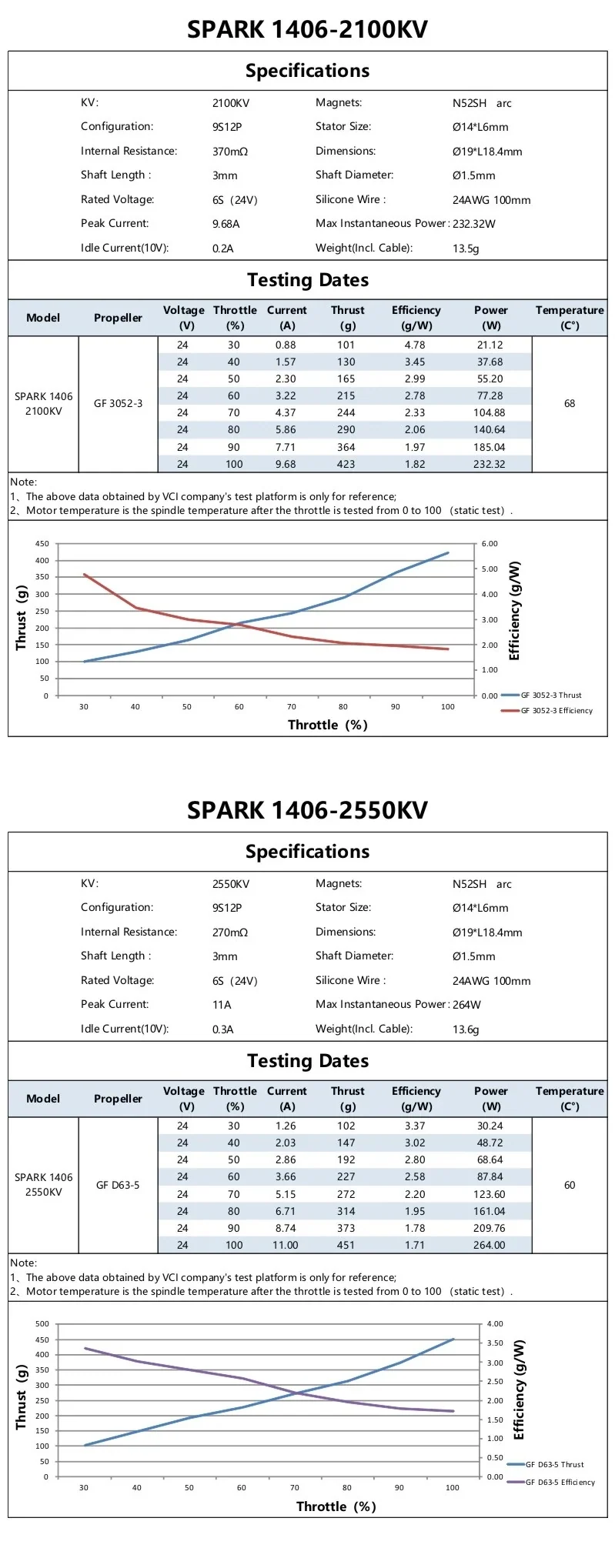

تساعد بيانات اختبار المصنع في مقارنة أداء 2100KV مقابل 2550KV مع مراوح محددة وجهود.

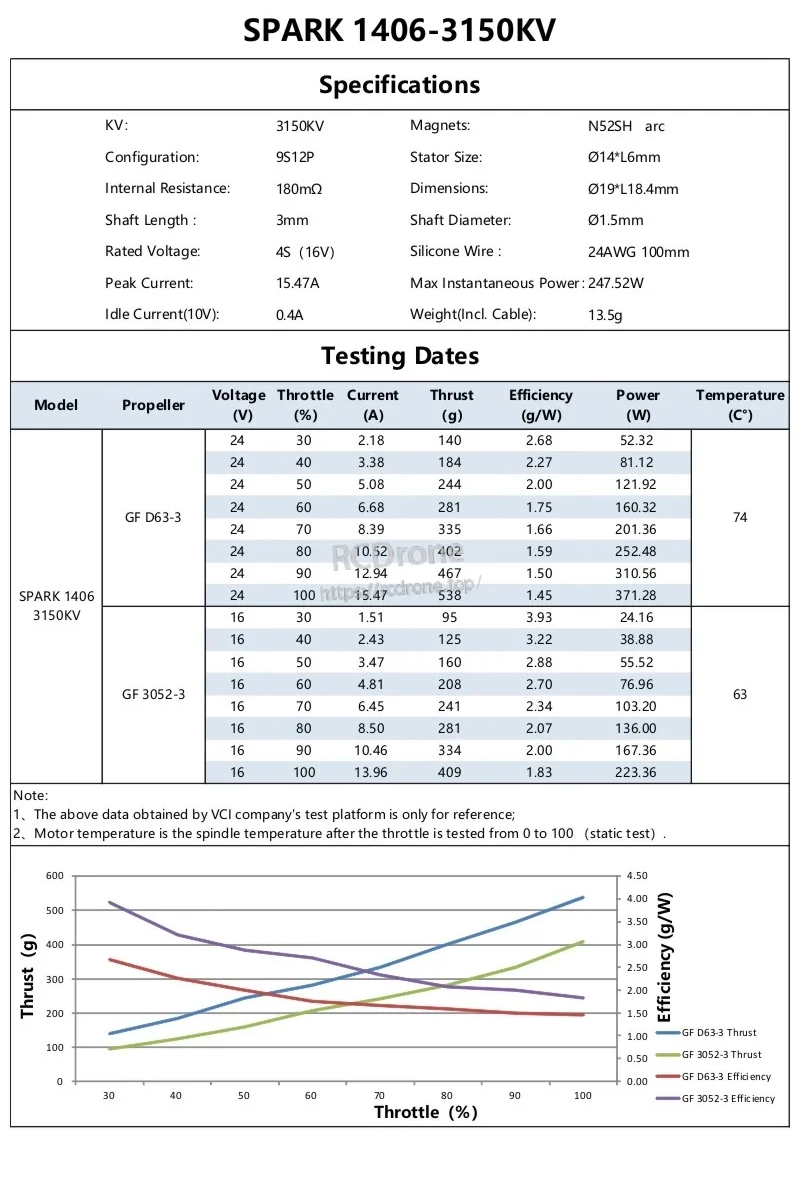

تتضمن ورقة مرجعية 3150KV المواصفات الكهربائية الرئيسية والدفع/الكفاءة المقاسة عبر دواسة الوقود.

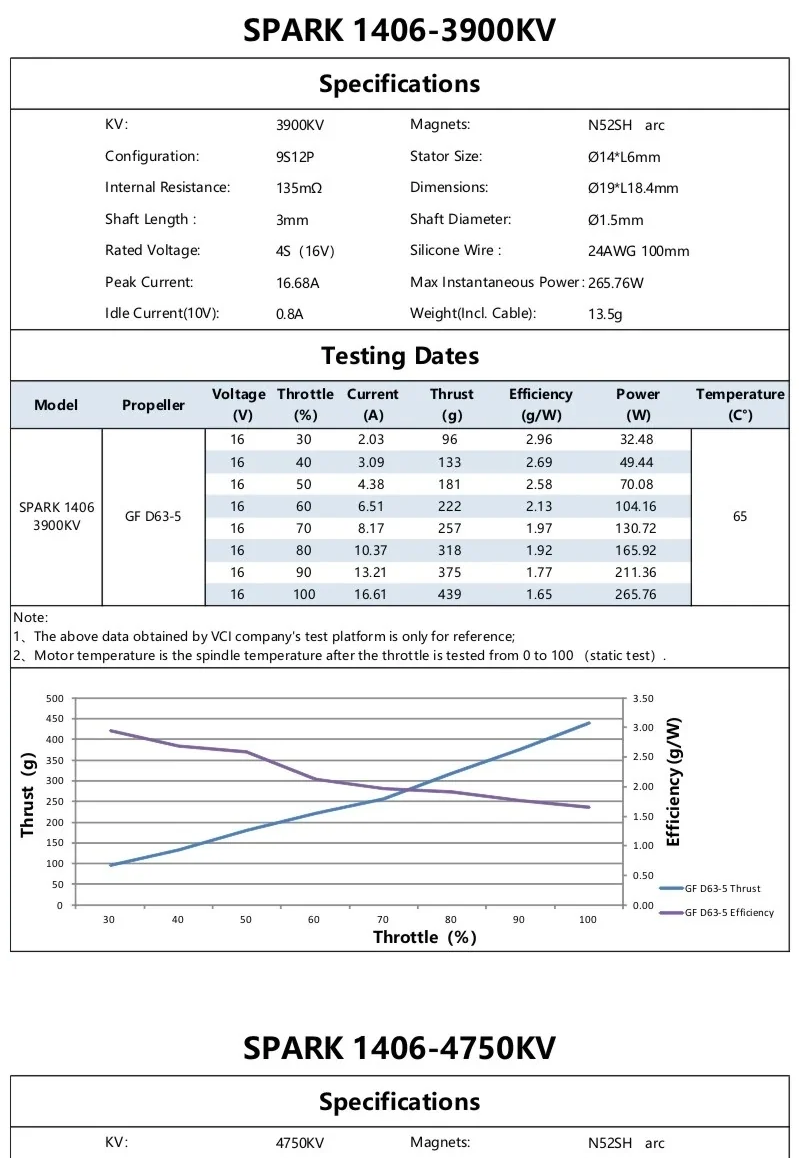

اختر 3900KV باستخدام جدول الأداء المرفق للحصول على نظرة سريعة على سحب التيار واتجاهات الدفع.

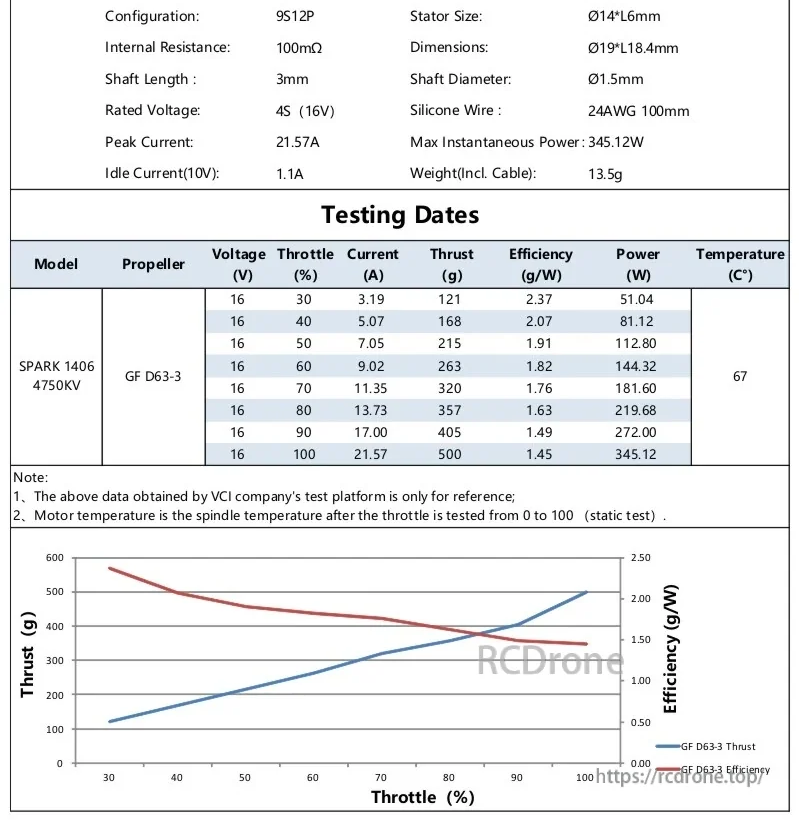

تلخص نتائج اختبار 4750KV الدفع حتى 500g وأرقام الطاقة لتخطيط سريع للإعداد.
