وحدة مستشعر زاوية الميل MEMS من WitMotion HWT101 (جيرو كريستالي) محور Z، يوا، تسلسل/IIC، 0.1~500 هرتز، IP67
وحدة مستشعر زاوية الميل MEMS من WitMotion HWT101 (جيرو كريستالي) محور Z، يوا، تسلسل/IIC، 0.1~500 هرتز، IP67
WitMotion
تعذر تحميل توفر الالتقاط
نظرة عامة

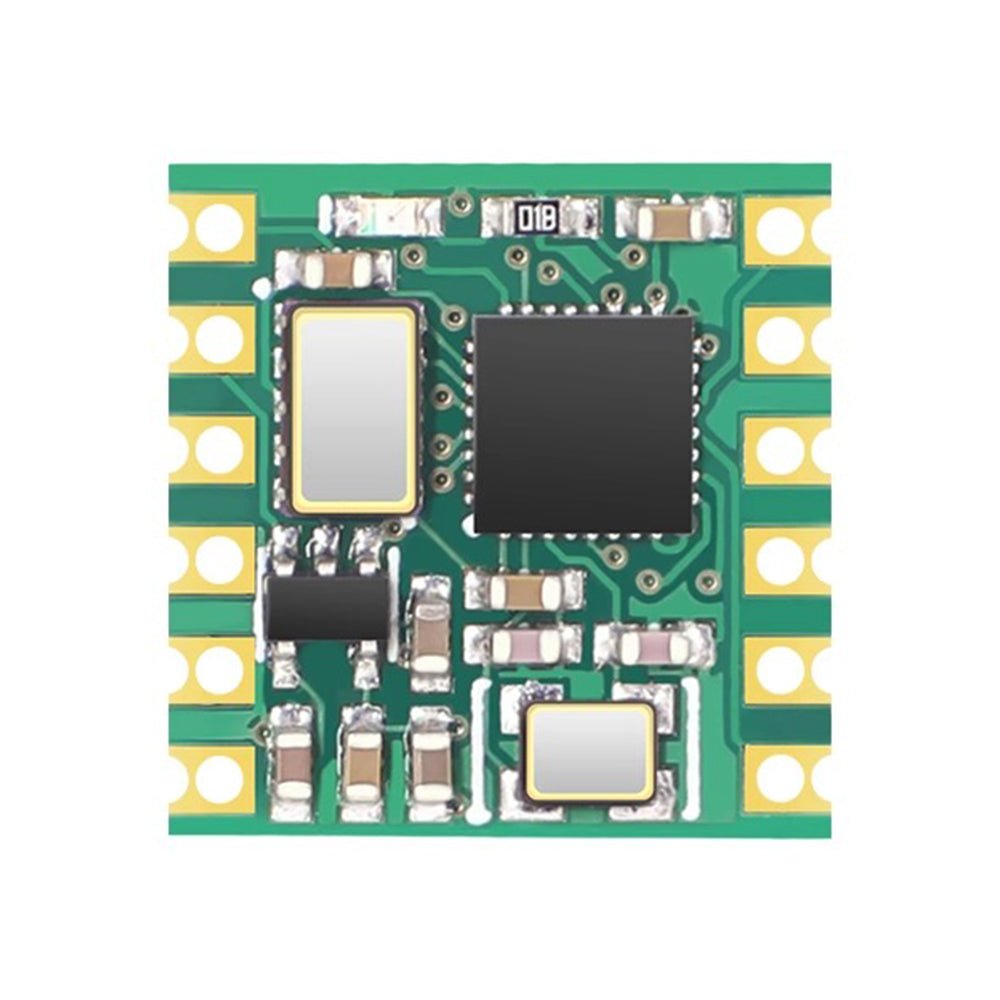

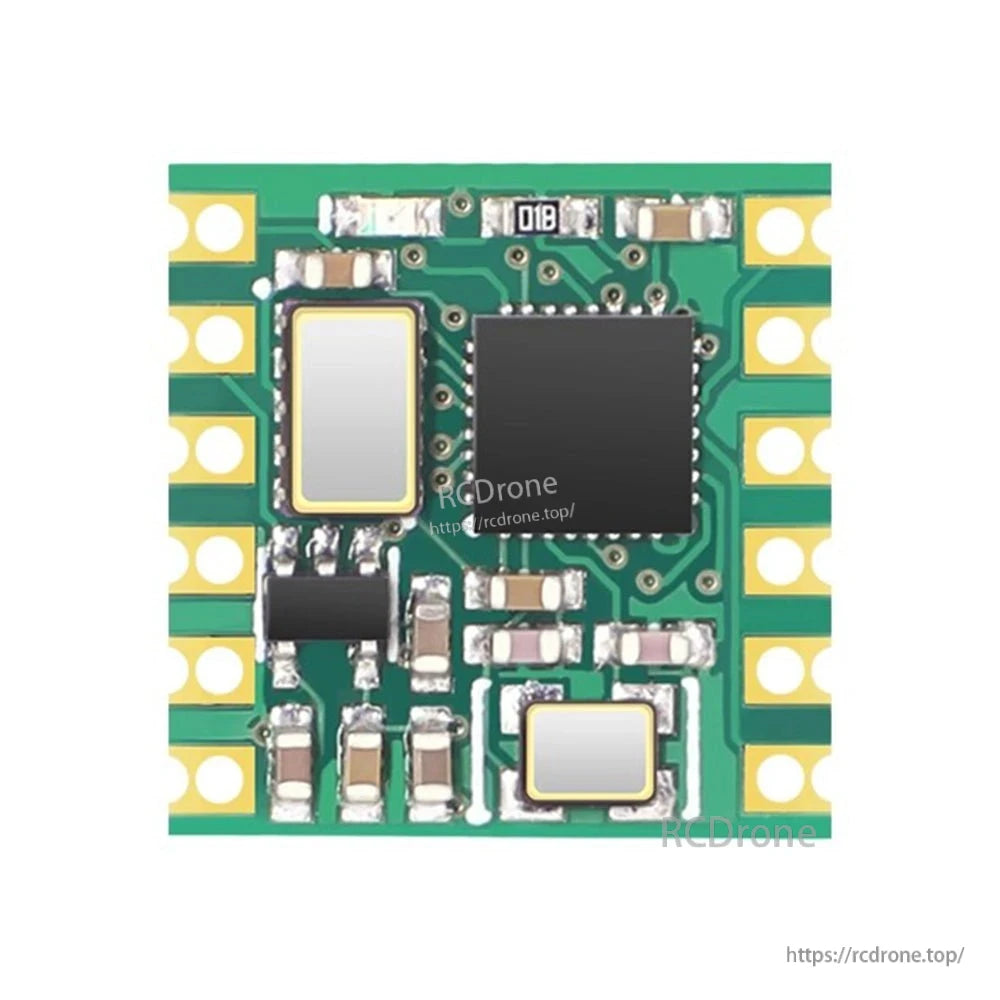

WitMotion HWT101 هو وحدة استشعار زاوية الميل MEMS مع جيروسكوب كريستالي مدمج عالي التكامل، مصممة لقياس زاوية الانحراف (محور Z). تدعم الاتصال التسلسلي (TTL) و IIC، وتوفر معدل إخراج قابل للتعديل، وهي مناسبة للتكامل في أنظمة التحكم والمراقبة المدمجة.
الميزات الرئيسية
- استشعار قياس الانحراف (محور Z)؛ محتوى الإخراج يتضمن الوقت وزاوية محور Z.
- معدل العودة: 0.1~500Hz (قابل للتغيير بمرونة).
- الدقة: دقة ثابتة 0.05°، دقة ديناميكية 0.1°.
- نطاق الزاوية: ±180°.
- الواجهات: تسلسلي / IIC (معدل I2C الأقصى 400K).
- معدل البود: 2400~921600.
- خوارزمية تصفية كالمان المدمجة.
- يدعم الاتصال مع GPS NMEA-0183 لتشكيل وحدة GPS IMU.
- درجة حرارة التشغيل الملحوظة: -40°C إلى 85°C.
- ملاحظات المعالج: شريحة Cortex-M0 عالية الأداء (تصل إلى 48MHz) وشريحة طاقة LDO لتوفير مستقر.
- مقاوم للماء IP67 (كما ذكره المصنع).
للحصول على المساعدة قبل البيع وبعده، تواصل مع فريق المتجر على https://rcdrone.top/ أو عبر البريد الإلكتروني [email protected].
المواصفات| العلامة التجارية | WitMotion |
| الموديل | HWT101 |
| الحزمة | كمية السطح |
| مستوى الاتصال | سلسلة/IIC |
| جهد الإمداد | 3.3-5V (ملاحظة: لا يمكن أن يتجاوز 5V) |
| التيار | <10mA |
| الاستهلاك | <25mA |
| معدل العودة | 0.1~500Hz |
| الوزن | 0.32g |
| نطاق الزاوية< | ±180° |
| الدقة | الدقة الثابتة 0.05°؛ الدقة الديناميكية 0.1° |
| معدل البود | 2400~921600 |
| أقصى معدل IIC (I2C) | 400K |
| محتوى الإخراج | الوقت، زاوية المحور Z |
| المنفذ | 0~3 (يدعم التمديد) |
| مسافة الدبوس | أعلى/أسفل 100mil (2.54mm)؛ يسار/يمين 600mil (15.24mm) |
| حجم الوحدة | 15.24 x 15.24 x 3.3mm |
| رسم ميكانيكي (الوحدات: مم) | A=15.24، B=15.24، C=2.54، D=12.7، E=3.3 |
تعريف الدبوس
| لا. | التعريف | الوظيفة |
| 1 | D0 | / |
| 2 | VCC | 3.3V-5V |
| 3 | RX | إدخال بيانات تسلسلي، TTL |
| 4 | TX | إخراج بيانات تسلسلي، TTL |
| 5 | GND | الأرض |
| 6 | D1 | معايرة الأجهزة |
| 7 | D2 | / |
| 8 | VCC | 3.3V-5V |
| 9 | SCL | خط الزمن IIC |
| 10 | SDA | خط إشارة IIC |
| 11 | GND | الأرض |
| 12 | D3 | / |
ملاحظات التكامل
- حافلة IIC هي مخرج مفتوح التصريف. عند الاتصال بوحدة التحكم الدقيقة (MCU)، يجب سحب حافلة IIC إلى VCC عبر مقاومة 4.7K.
التطبيقات
- تطبيقات إنترنت الأشياء
- مراقبة البيئة
- منصات المركبات غير المأهولة
- أنظمة الطاقة
- التخطيط
- حماية المباني
- الزراعة الصناعية والآلات الذكية
- المعدات الذكية والمنزل الذكي
برامج الكمبيوتر / أدوات البيانات
- يتم توفير برامج الكمبيوتر ورمز العينة للتطوير الثاني (كما هو مذكور من قبل الشركة المصنعة).
- تشمل الوظائف المعروضة عرض بيانات الرسوم البيانية (اختبار الزاوية الديناميكية)، اختبار البيانات، سجلات البيانات المحفوظة بتنسيق .TXT، وعرض البيانات الخام (غير المفلترة).
ما هو مدرج
- 1 × مستشعر جيروسكوب كريستالي HWT101 (لقياس المحور Z فقط)
- 2 × موصل ذكر 6 دبابيس (1x6)
- 1 × بطاقة تعليمات (موقع الدروس مطبوع على البطاقة)
ضمان
- ضمان لمدة 12 شهرًا (كما هو مذكور من قبل الشركة المصنعة)
تفاصيل
مصمم لمراقبة الزوايا والحركة المدمجة، منصة HWT101 تناسب تكاملات إنترنت الأشياء، والروبوتات، ورسم الخرائط، وأنظمة الطاقة الشائعة.

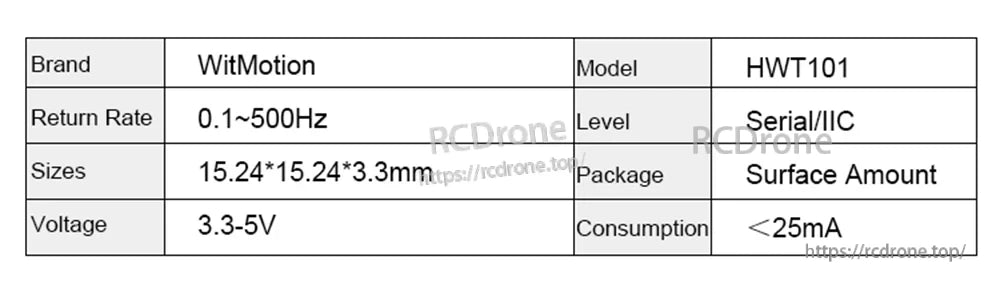

المواصفات الكهربائية وواجهة الاستخدام الرئيسية في لمحة لتخطيط تكامل أسرع.

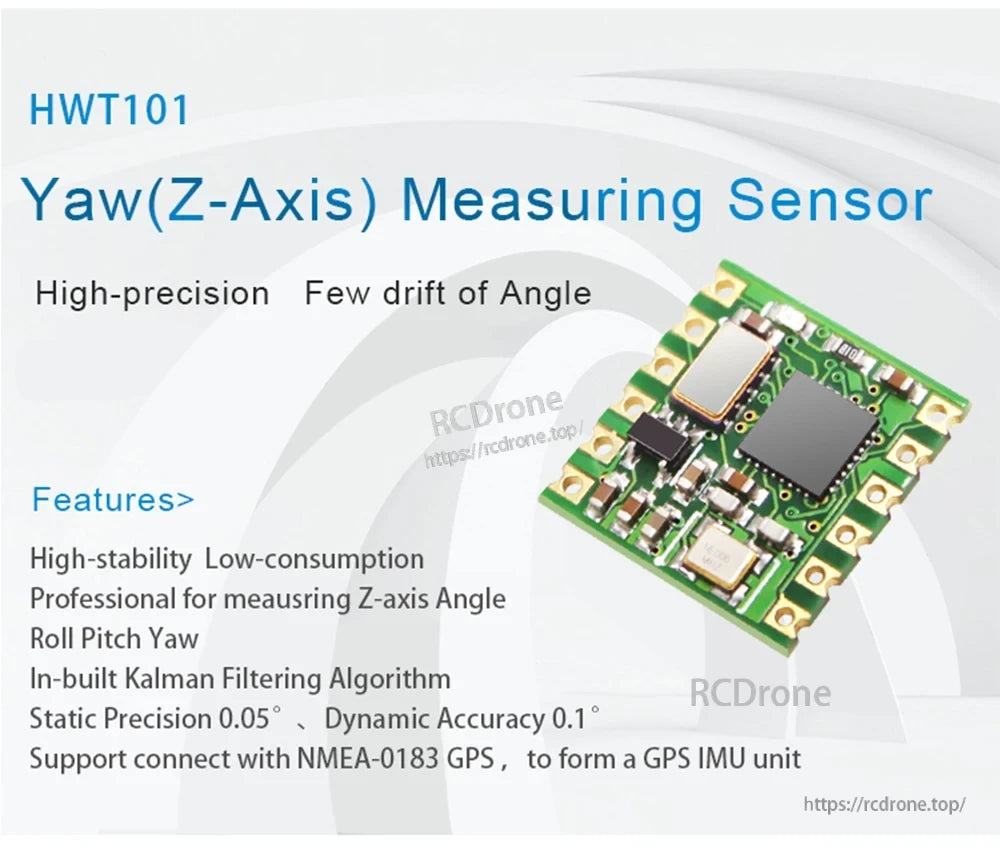

إخراج زاوية الميل (المحور Z) مع معدل تحديث قابل للتعديل وتصفية مدمجة لقراءات مستقرة.

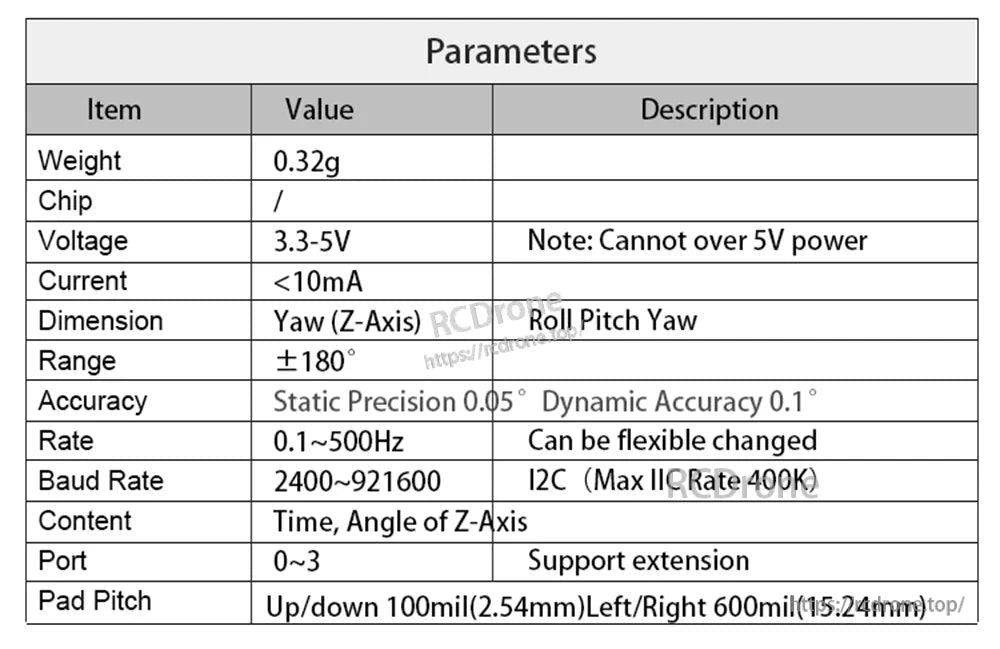

معلمات تشغيل مفصلة، بما في ذلك نطاق الزاوية، الدقة، معدل التحديث، والاتصالات المدعومة.

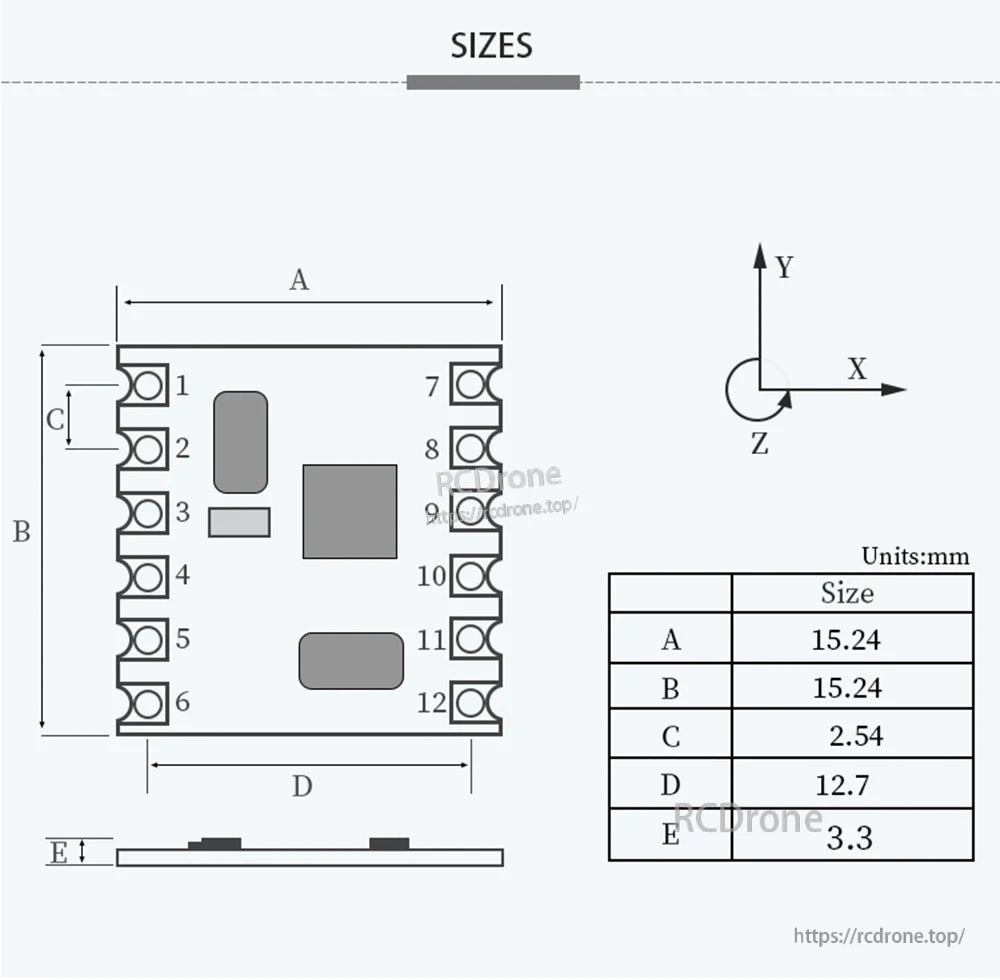

حجم مدمج 15.24 × 15.24 مم مع تفاصيل تخطيط الألواح لتصميم PCB ومساحة التركيب.

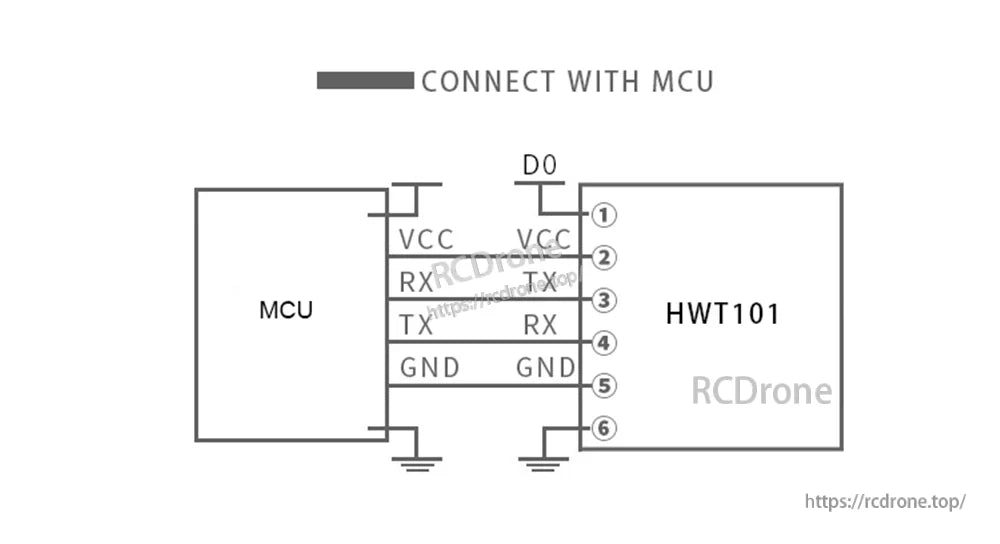

تساعد دبابيس الاتصال التسلسلي (TTL) في الحفاظ على توصيل MCU بسيط لمشاريع تعتمد على UART.

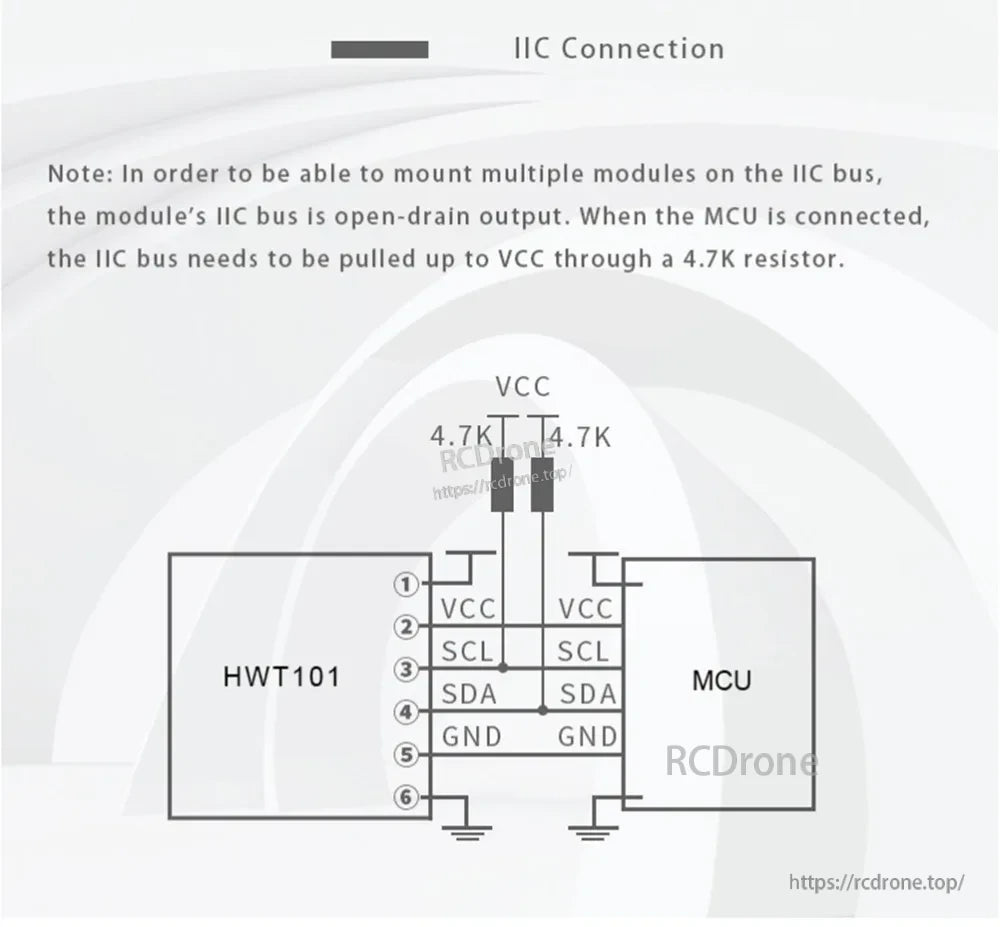

لإعدادات I2C، أضف مقاومات سحب على SCL/SDA حسب الحاجة لمخرج الحافلة المفتوحة للعنصر.

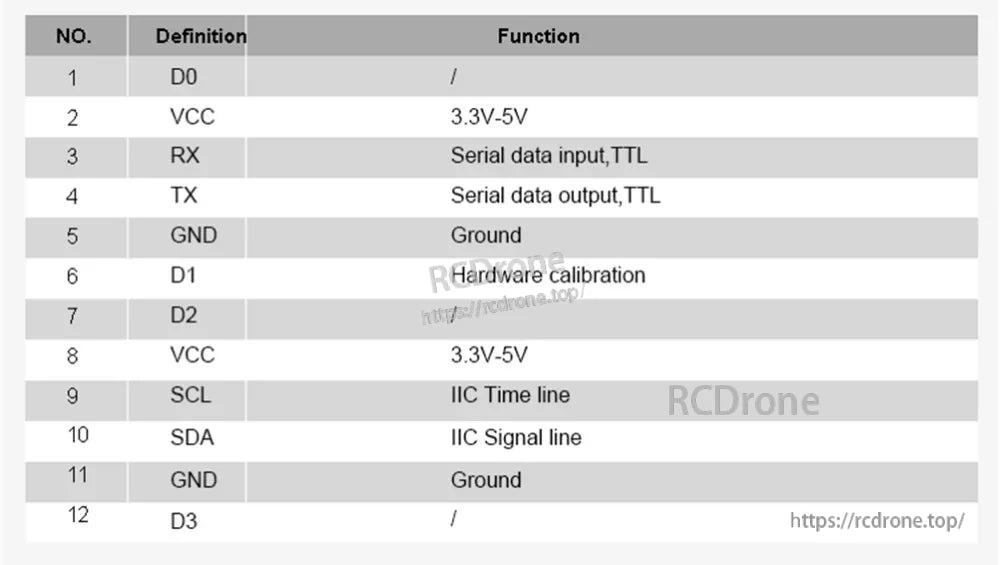

مرجع دبابيس التوصيل لتوصيل الطاقة وUART وI2C واتصالات المعايرة hardware.

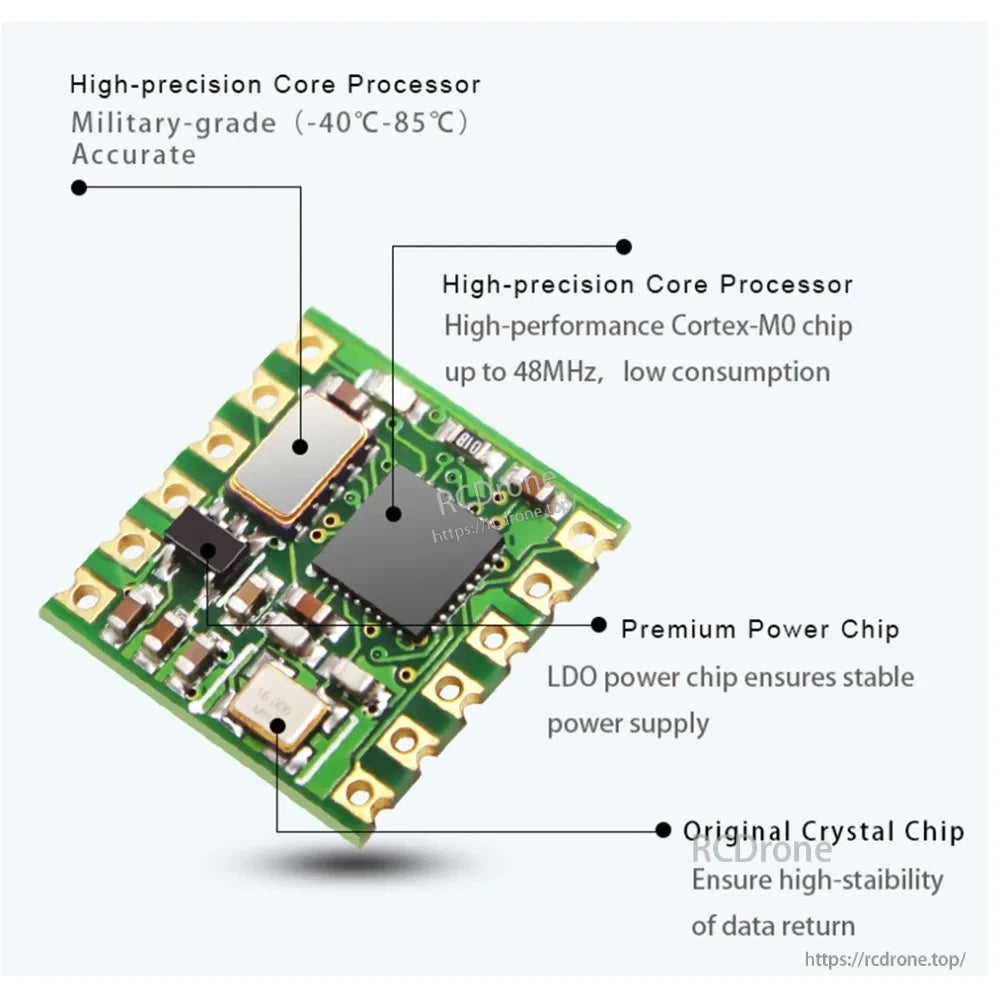

يدعم المعالجة على اللوحة وتنظيم الطاقة عودة بيانات مستقرة في بناءات مدمجة مدمجة.
تشمل أمثلة النشر النموذجية الزراعة الصناعية، والأجهزة الذكية، ومراقبة المعدات.

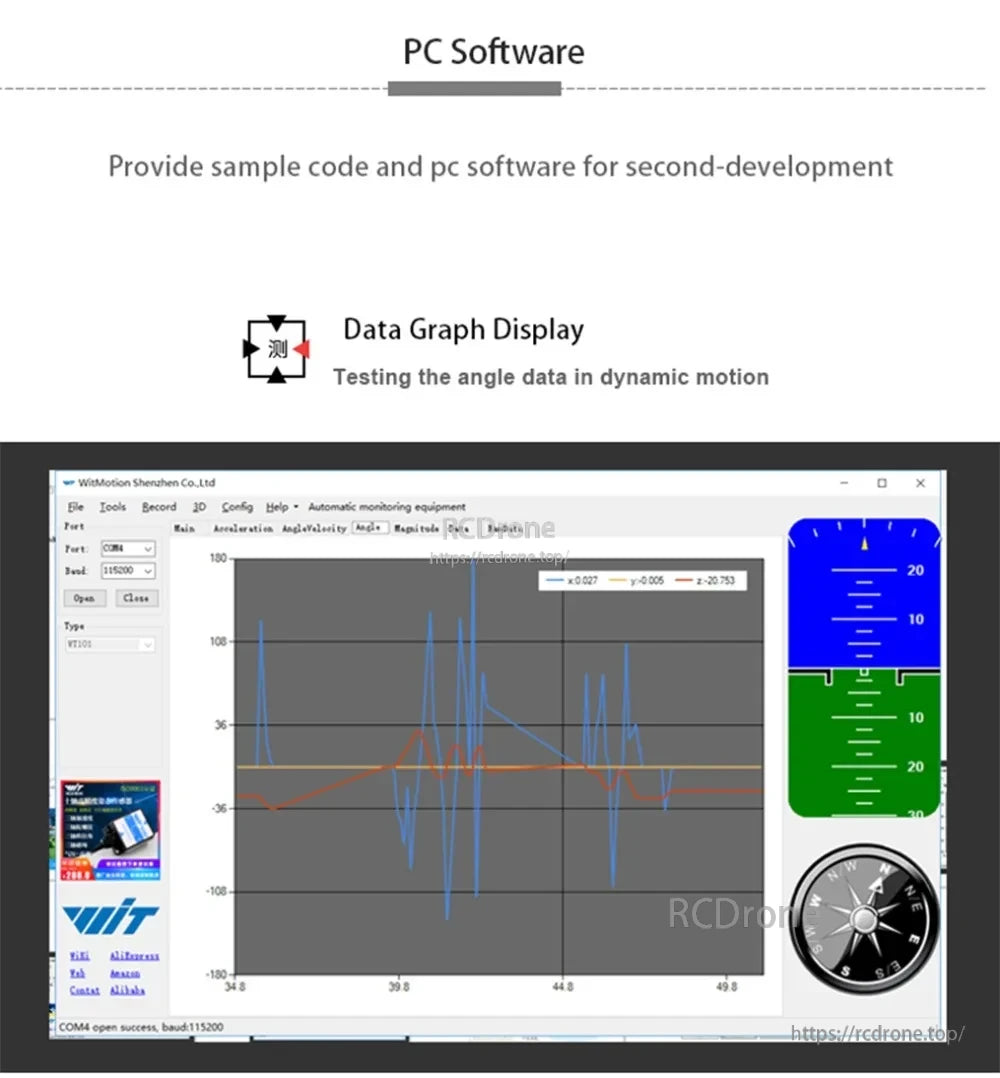

تساعد أدوات الكمبيوتر الاختيارية في تصور تتبع الزوايا الحية أثناء الإعداد، والتعديل، والتحقق.

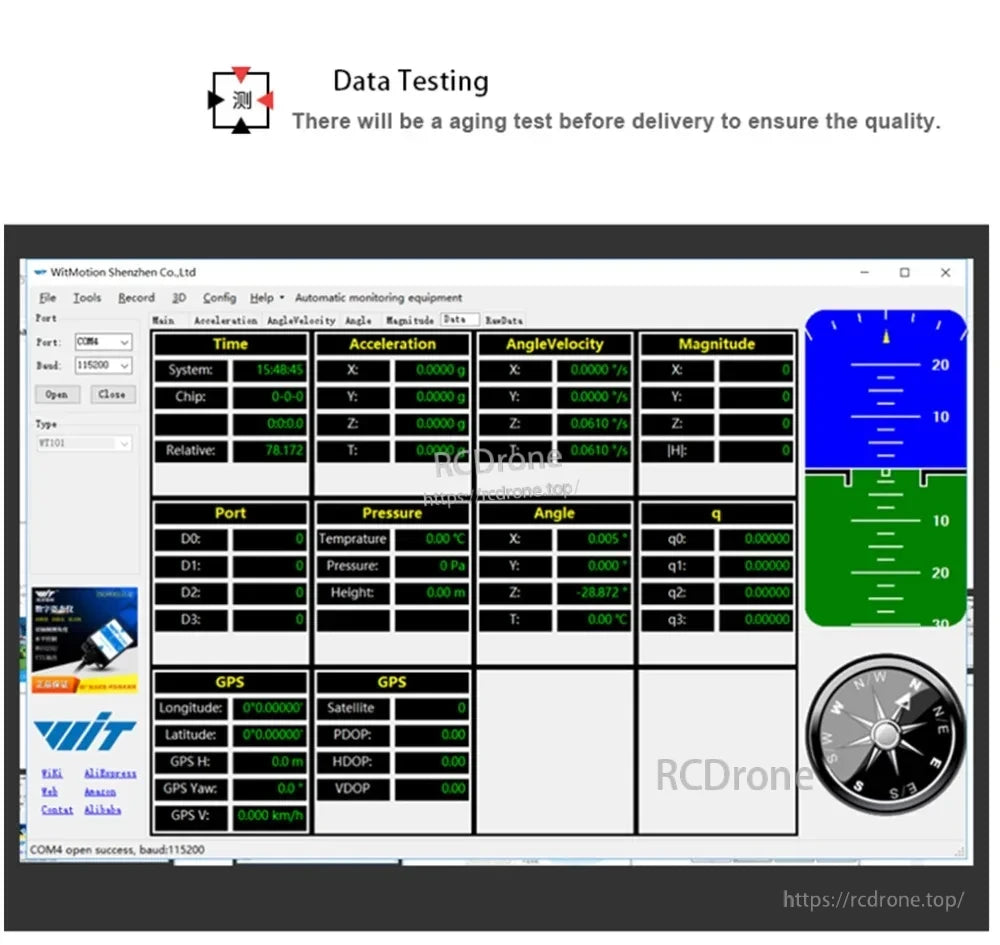

تقدم لوحات البيانات الحية مجالات متعددة للتحقق السريع أثناء اختبار الطاولة.

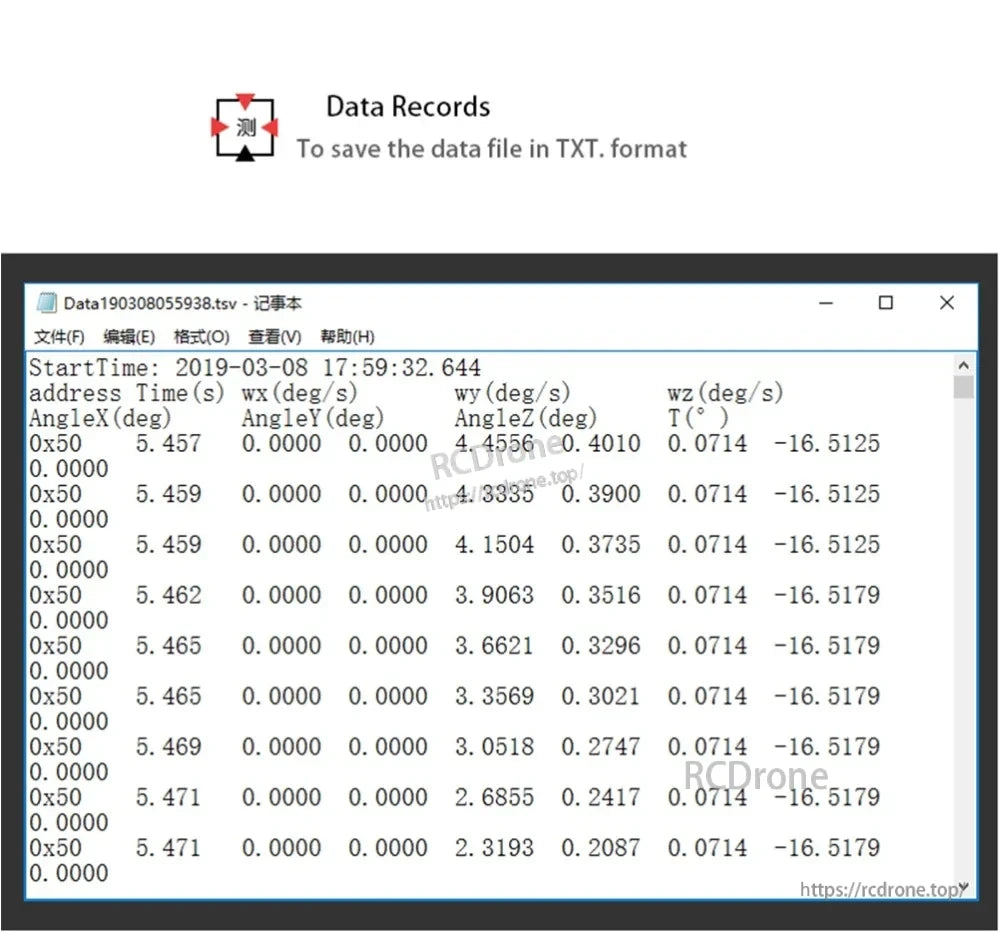

تجعل سجلات TXT القابلة للتصدير من السهل التقاط جولات الاختبار ومقارنة النتائج بمرور الوقت.

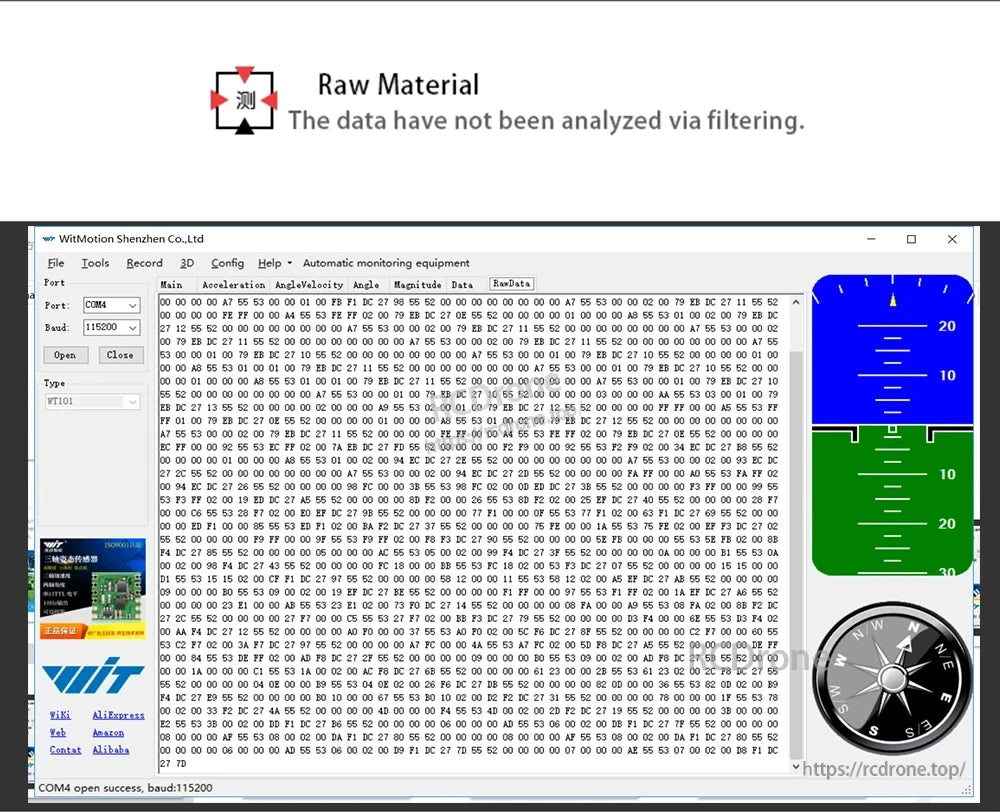

عرض البيانات الخام (غير المفلترة) متاح للمطورين الذين يفضلون معالجة بيانات المستشعر بعد ذلك.
تم تضمين الوثائق المقدمة من الشركة المصنعة للرجوع إليها وأوراق الامتثال للمشاريع.
