مستشعر الاهتزاز IEPE من WitMotion (WTVB) مع خيار 4-20mA لمحامل المحركات/المضخات

WitMotion

$23.00 USD

أُوكَازيُون نفذ

Taxes included. الشحن محسوب عند السداد.

نمط قاعدة مغناطيسية طبقة قاعدة مغناطيسية WTVB-10P WTVB-50P WTVB503P WTVB501P DAQ7101 (BNC) 2 DAQ7102

كمية

عرض التفاصيل الكاملة

نظرة عامة

تم تصميم سلسلة أجهزة الإرسال لمستشعر الاهتزاز البيزوإلكتريكي IEPE من WitMotion لمراقبة الاهتزاز وجمع البيانات في المعدات الدوارة مثل المحركات والمضخات وعلب المحامل. تشمل خط الإنتاج أنماطًا متعددة قابلة للاختيار (e.g. ، WTVB-10P / WTVB-50P / WTVB501P / WTVB503P، وخيارات DAQ7101 / DAQ7102)، مع متغيرات مستشعر IEPE المحددة أدناه؛ كما تشير عنوان القائمة أيضًا إلى خيار خرج 4-20 مللي أمبير.

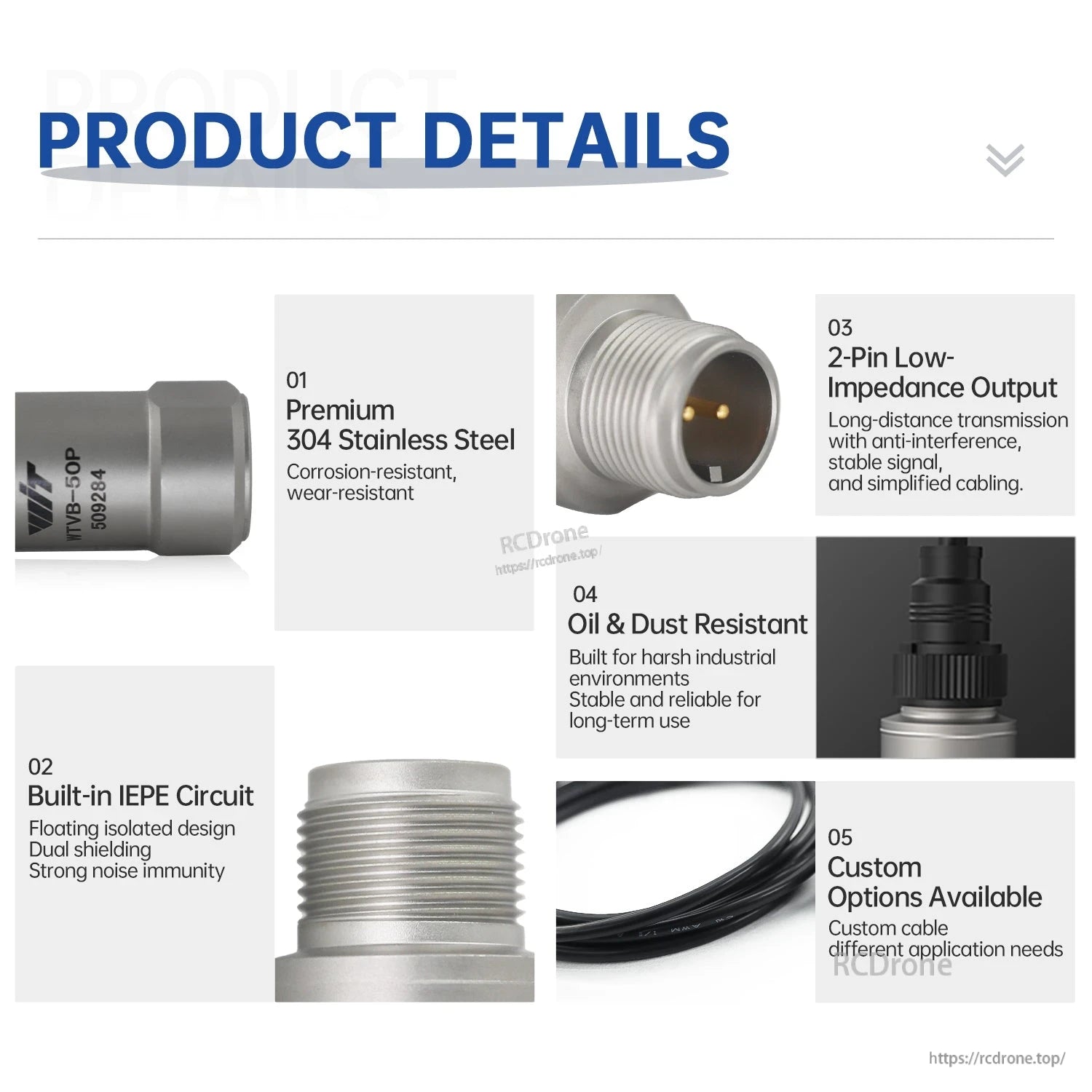

الميزات الرئيسية

هيكل من الفولاذ المقاوم للصدأ 304 الممتاز (مقاوم للتآكل، مقاوم للاهتراء)
دائرة IEPE مدمجة: تصميم معزول عائم، درع مزدوج، مقاومة قوية للتداخل
مخرج منخفض المقاومة ذو 2 دبوس: نقل لمسافات طويلة مع مقاومة للتداخل، إشارة مستقرة، كابلات مبسطة
تصميم مقاوم للزيت & والغبار للبيئات الصناعية القاسية

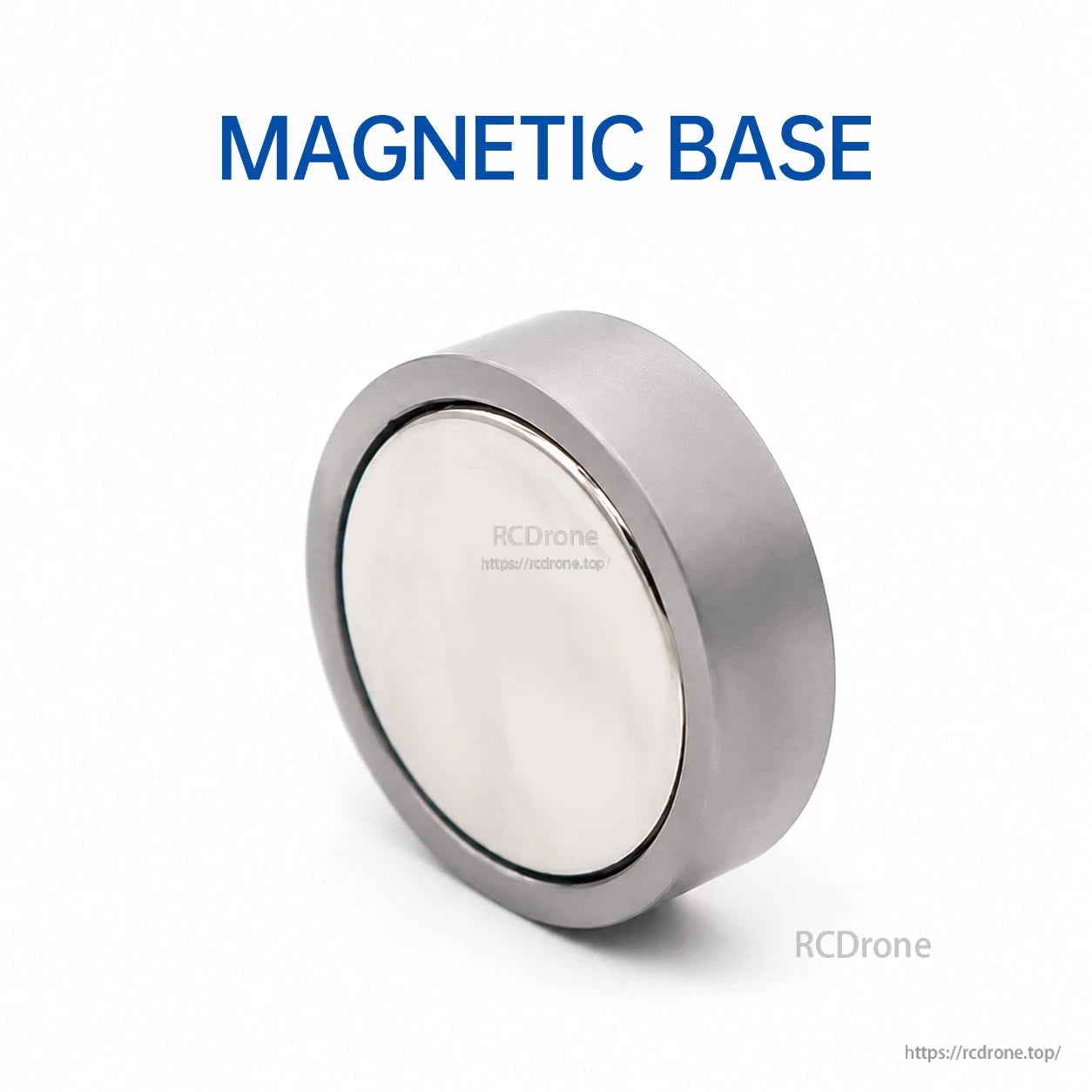

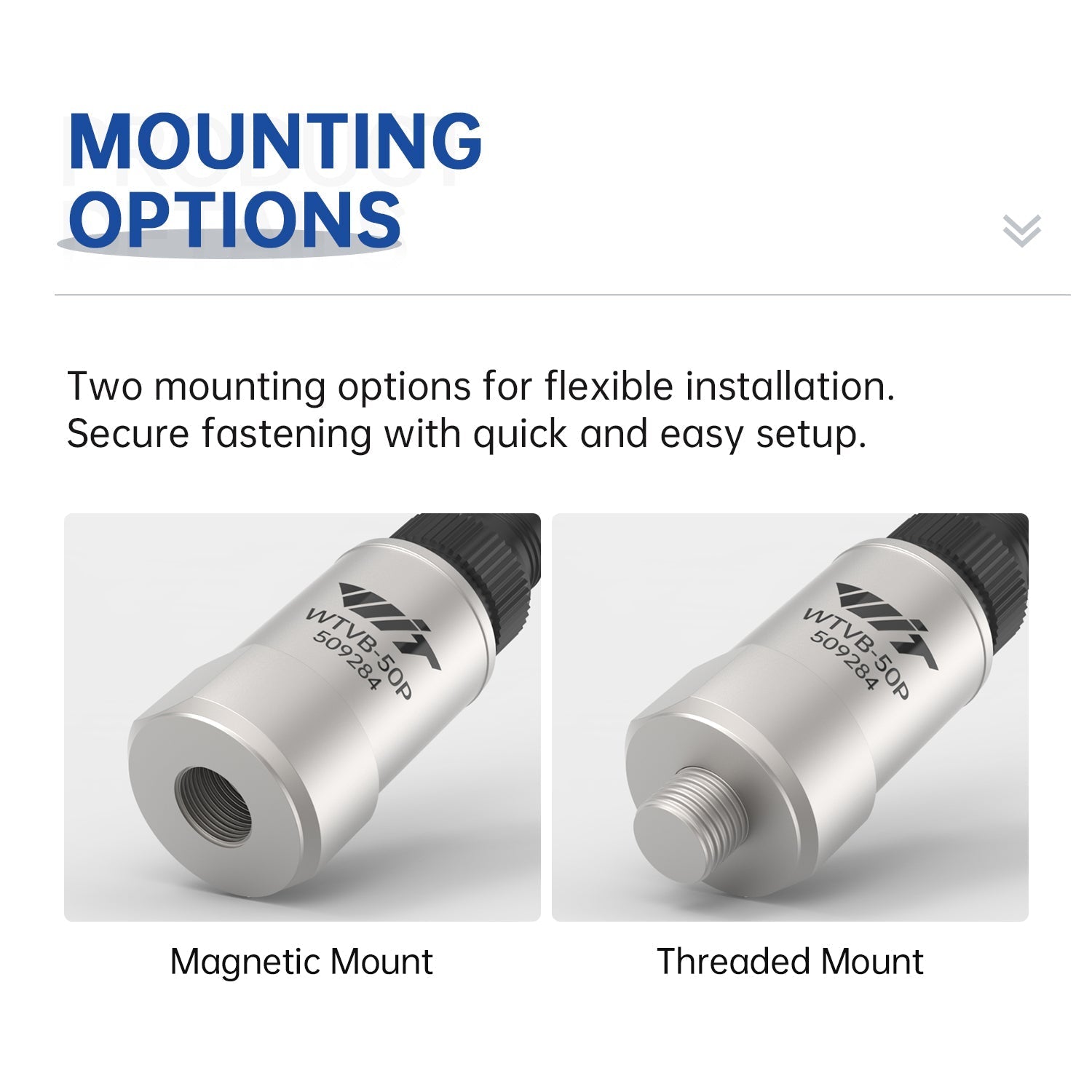

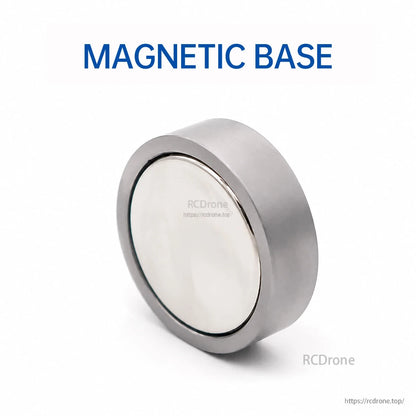

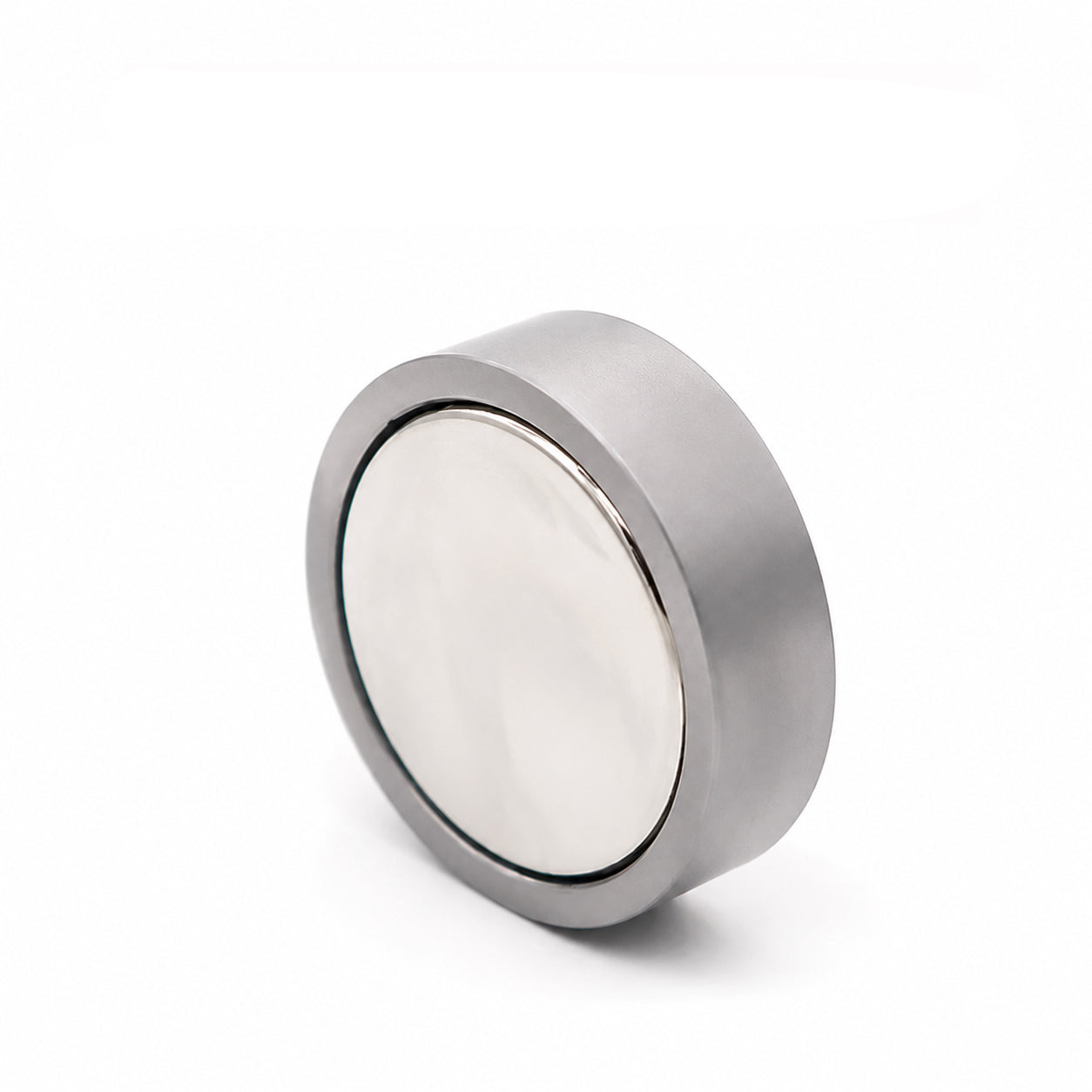

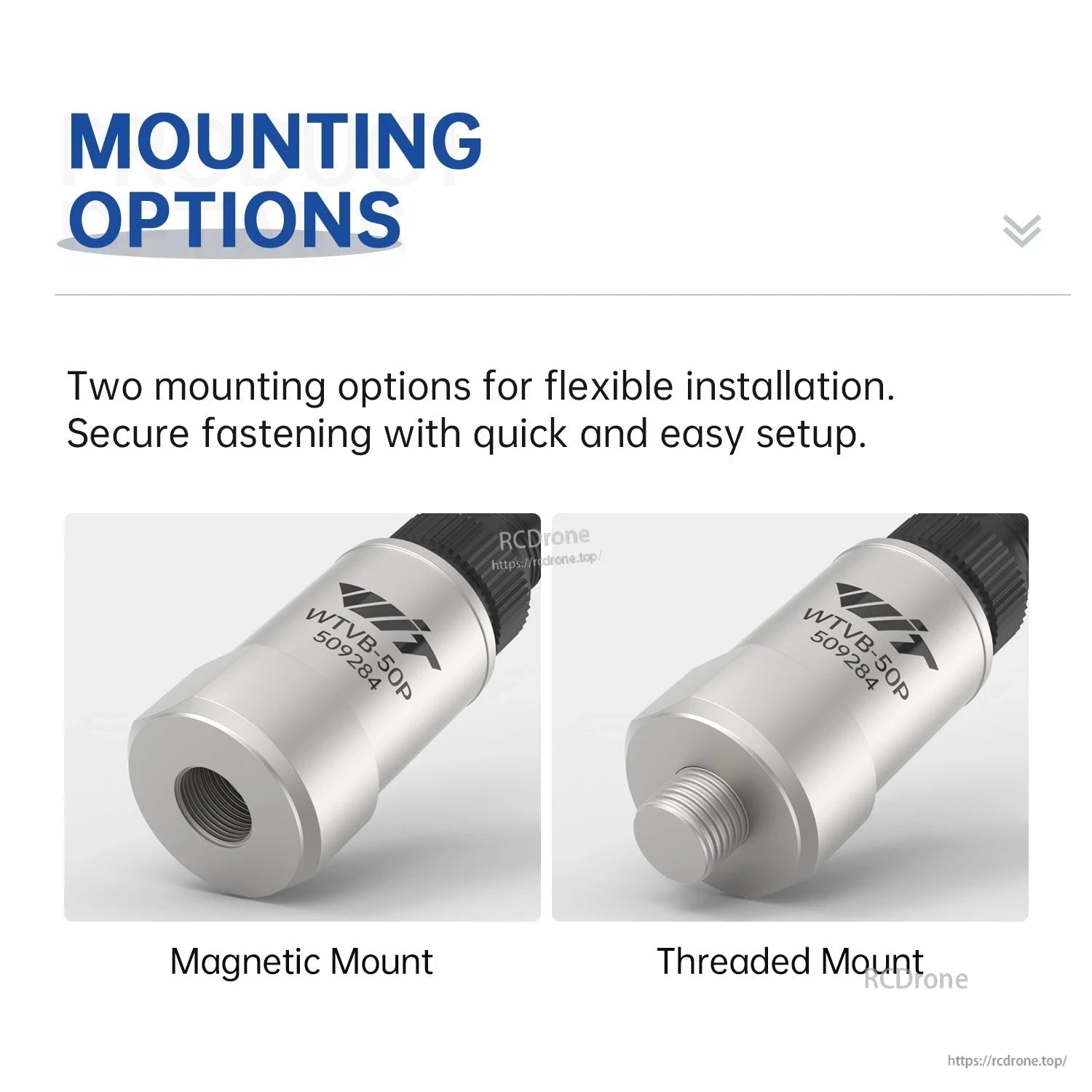

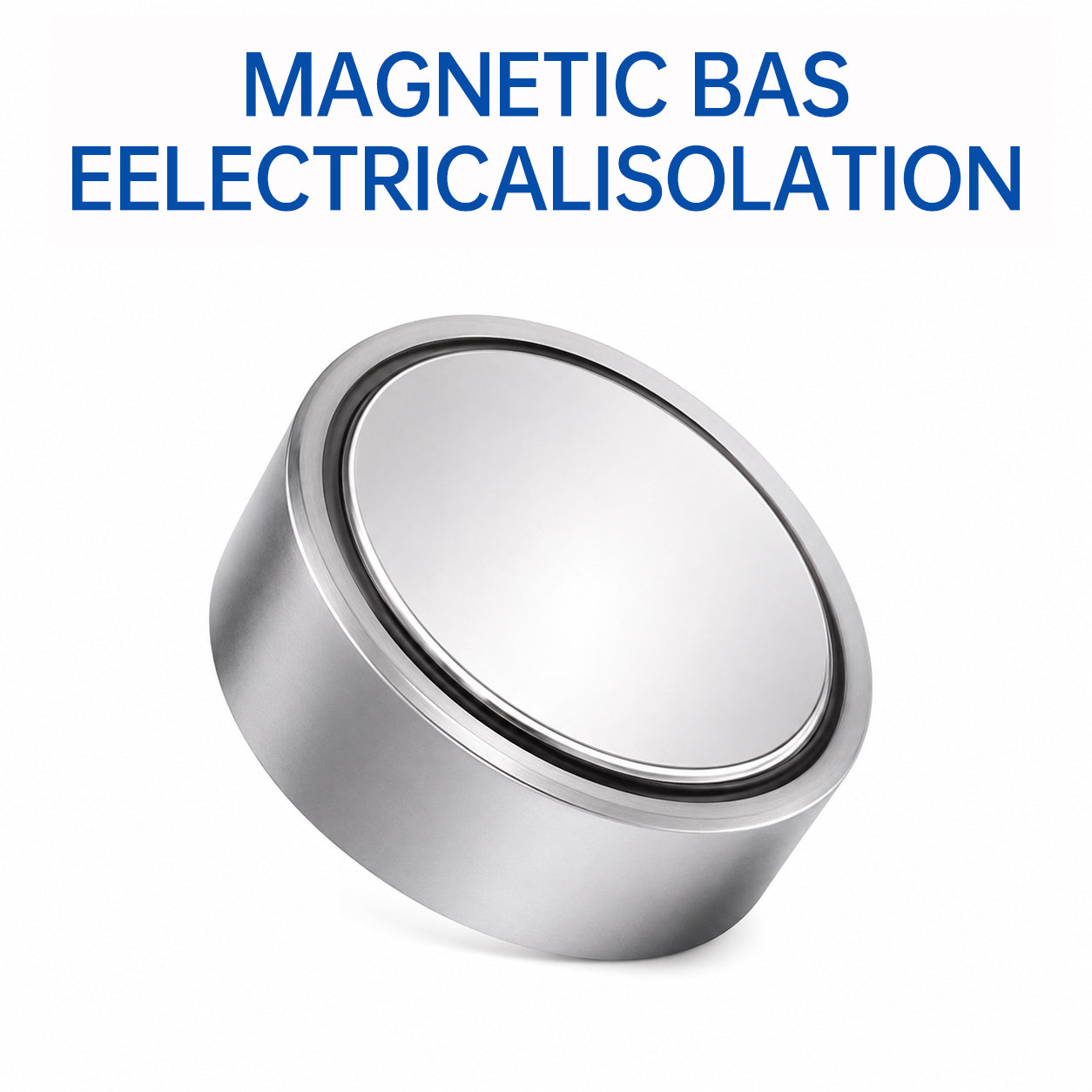

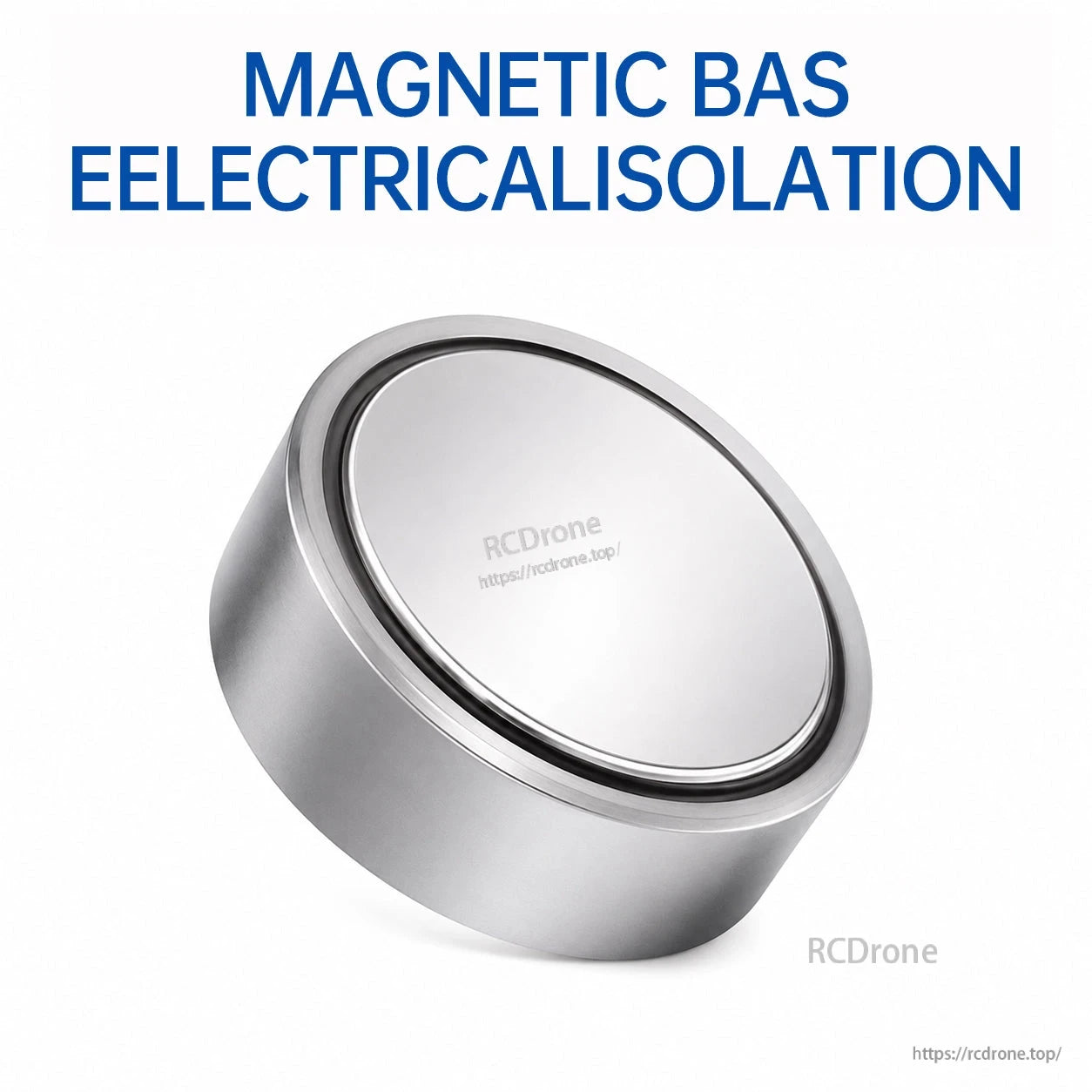

خيارات تركيب متعددة: تركيب مغناطيسي وتركيب ملولب؛ خيار عزل كهربائي للقاعدة المغناطيسية موضح
خيارات مخصصة متاحة (كابل مخصص لاحتياجات تطبيقات مختلفة)

المواصفات

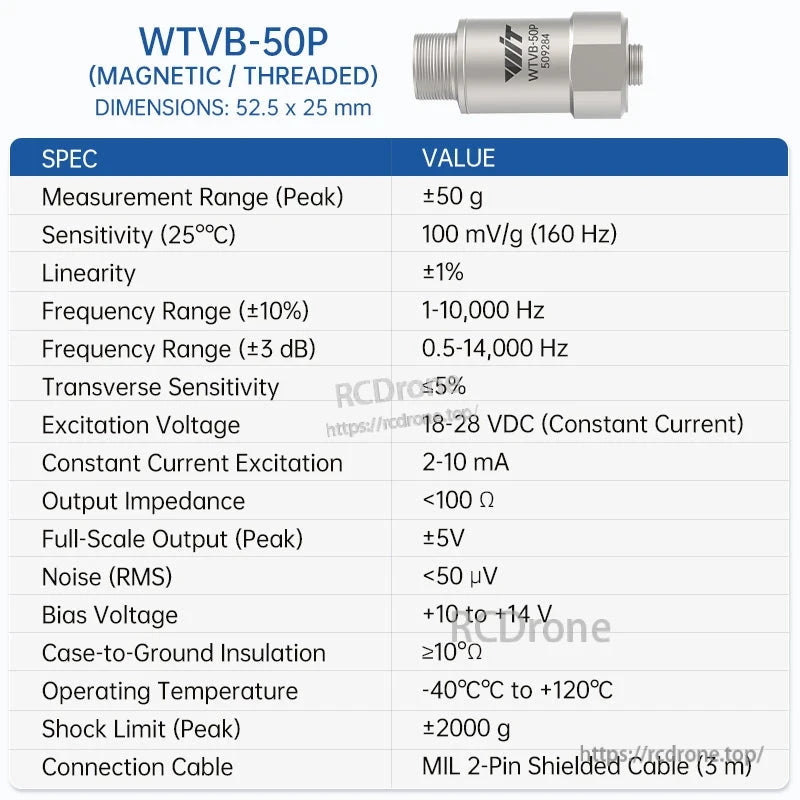

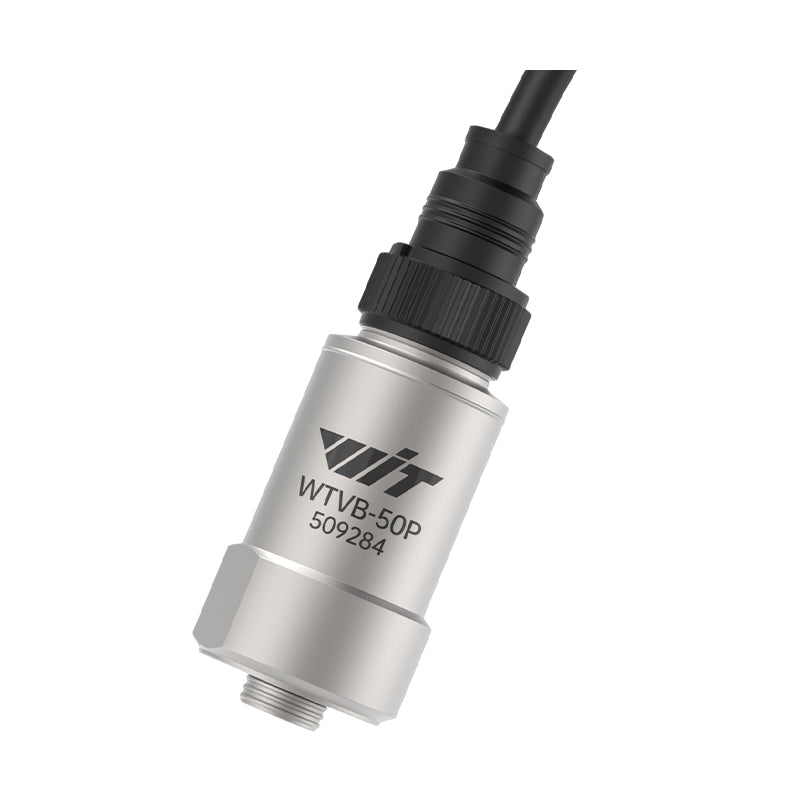

WTVB-50P (مغناطيسي / ملولب)

الأبعاد: 52.5 × 25 مم

نطاق القياس (الذروة)	±50 جرام
الحساسية (25°C)	100 مللي فولت/جرام (160 هرتز)
الخطية	±1%
نطاق التردد (±10%)	1-10,000 هرتز
نطاق التردد (±3 ديسيبل)	0.5-14,000 هرتز
حساسية عرضية	≤5%
جهد الإثارة	18-28 فولت تيار مستمر (تيار ثابت)
إثارة تيار ثابت	2-10 مللي أمبير
مقاومة الخرج	<100 أوم
خرج كامل المقياس (ذروة)	±5 فولت
الضوضاء (RMS)	<50 ميكروفولت
جهد الانحياز	+10 إلى +14 فولت
عزل الحالة عن الأرض	≥10^9Ω
درجة حرارة التشغيل	-40°C إلى +120°C
حد الصدمة (ذروة)	±2000 ج
كابل الاتصال	كابل محمي ذو دبوسين MIL (3 م)

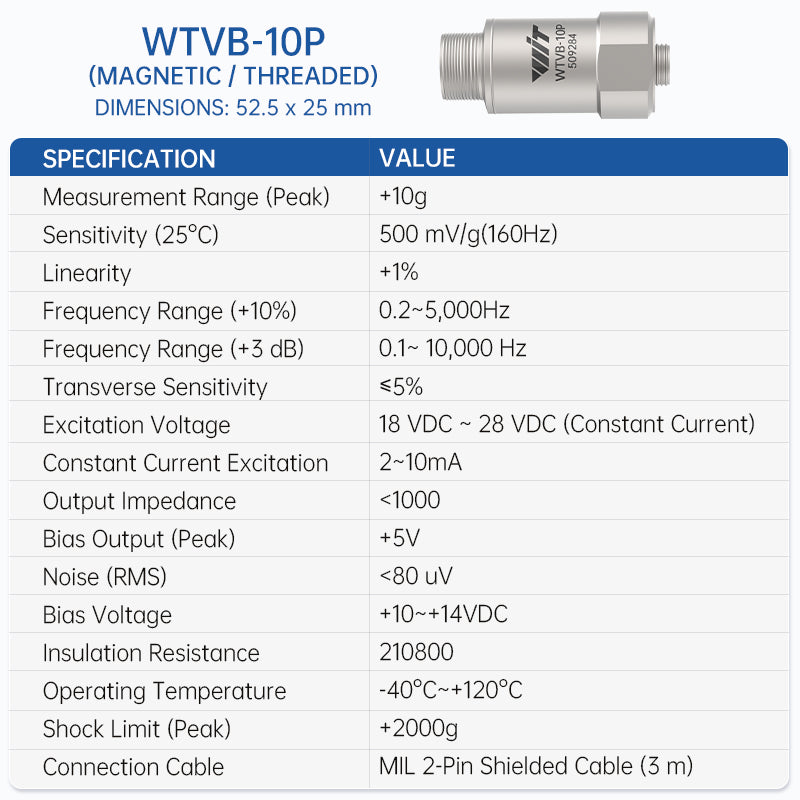

WTVB-10P (مغناطيسي / ملولب)

الأبعاد: 52.5 × 25 مم

نطاق القياس (الذروة)	+10g
الحساسية (25°C)	500 مللي فولت/ج (160 هرتز)
الخطية	+1%
نطاق التردد (+10%)	0.2~5,000 هرتز
نطاق التردد (+3 ديسيبل)	0.1~ 10,000 هرتز
حساسية عرضية	≤5%
جهد الإثارة	18 فولت تيار مستمر ~ 28 فولت تيار مستمر (تيار ثابت)
إثارة تيار ثابت	2~10 مللي أمبير
مقاومة الخرج	<1000
خرج الانحياز (ذروة)	+5 فولت
الضوضاء (RMS)	<80 ميكروفولت
جهد الانحياز	+10~+14 فولت تيار مستمر
مقاومة العزل	210800
درجة حرارة التشغيل	-40°C~+120°C
حد الصدمة (ذروة)	+2000 ج
كابل الاتصال	كابل محمي 2 دبوس MIL (3 م)

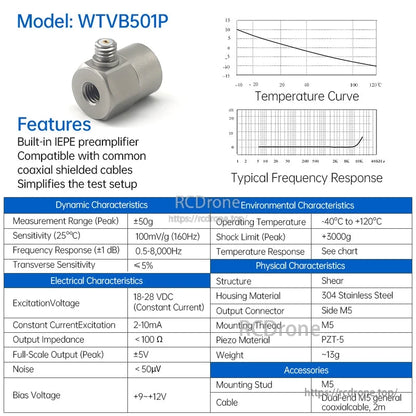

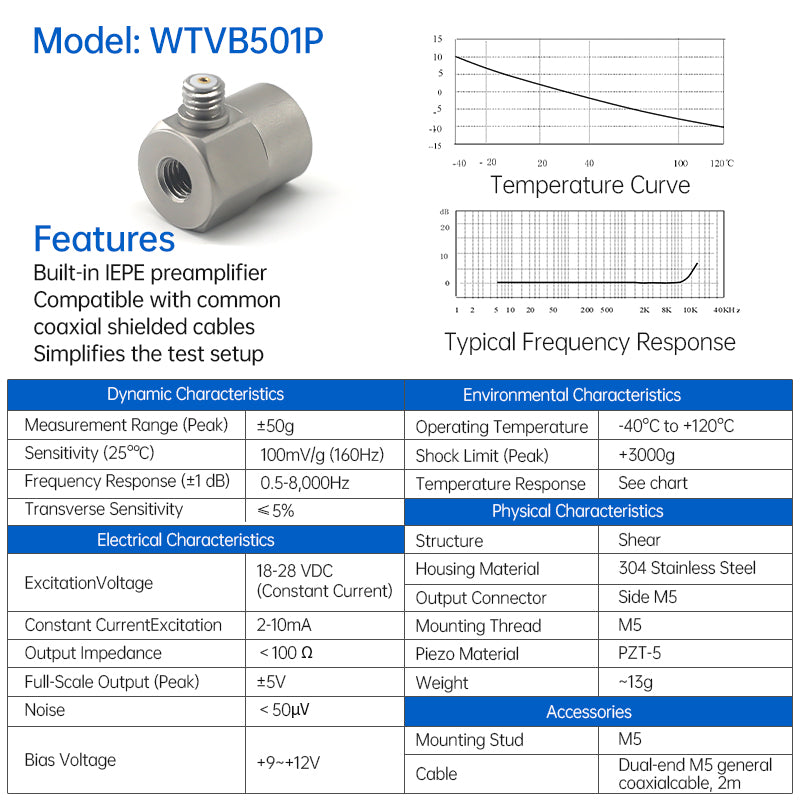

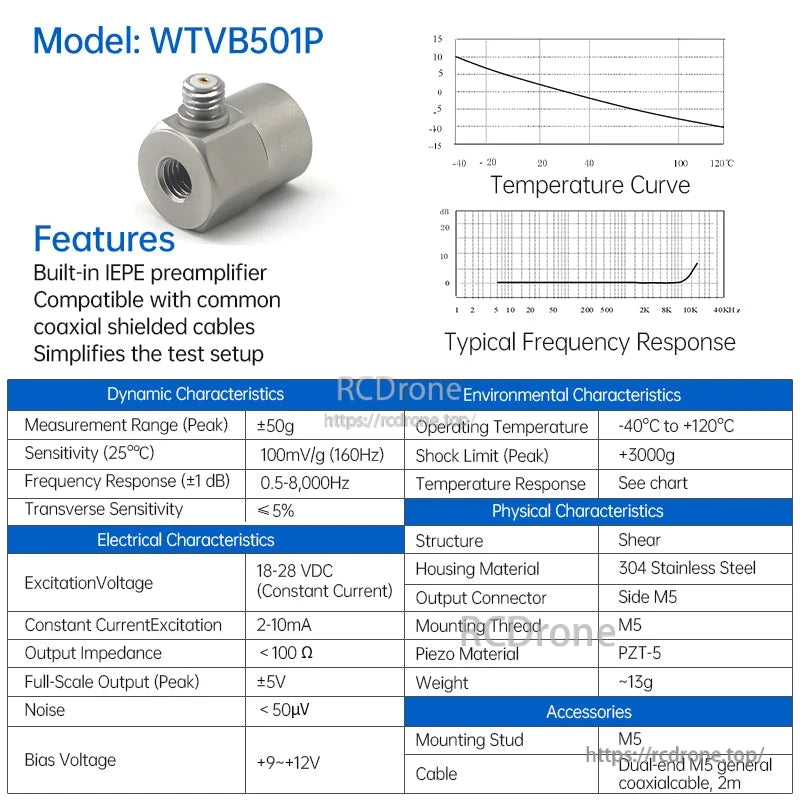

WTVB501P

مضخم صوت مدمج IEPE
متوافق مع الكابلات المحورية المحمية الشائعة
يبسط إعداد الاختبار

نطاق القياس (ذروة)	±50g
الحساسية (25°C)	100mV/g (160Hz)
استجابة التردد (±1 ديسيبل)	0.5-8,000Hz
حساسية عرضية	< 5%
جهد الإثارة	18-28 VDC (تيار ثابت)
إثارة تيار ثابت	2-10mA
مقاومة الخرج	< 100 Ω
خرج كامل المقياس (ذروة)	±5V
ضوضاء	< 50μV
جهد الانحياز	+9~+12V
درجة حرارة التشغيل	-40°C إلى +120°C
حد الصدمة (ذروة)	+3000g
استجابة درجة الحرارة	انظر الرسم البياني
الهيكل	قص
مادة السكن	304 فولاذ مقاوم للصدأ
موصل الخرج	جانب M5
تركيب الخيط	M5
مادة بيزو	PZT-5
الوزن	~13g
دراسة التركيب	M5
كابل	كابل محوري عام مزدوج الطرف M5، 2م

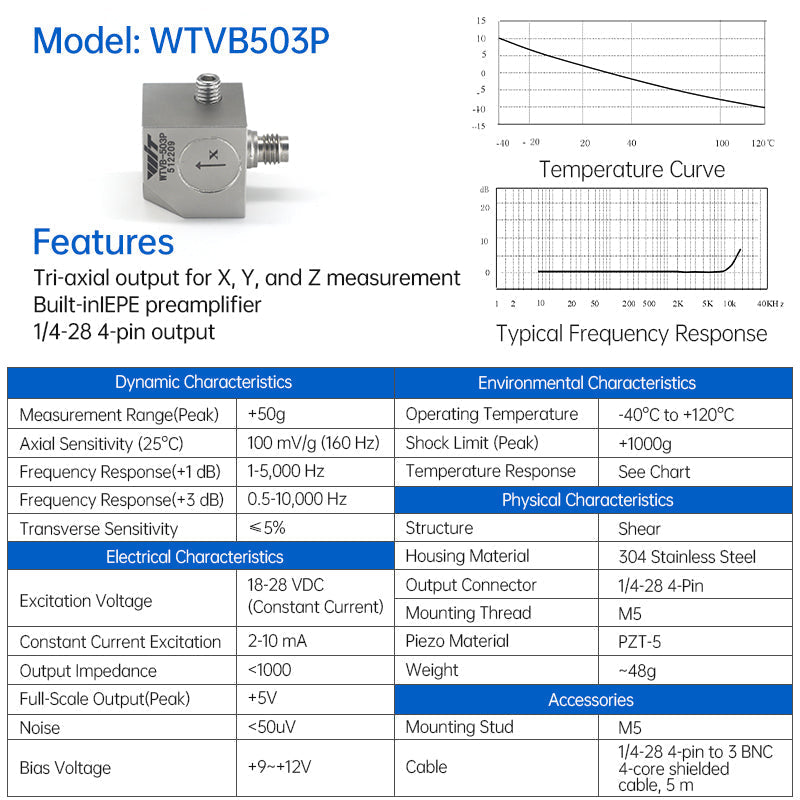

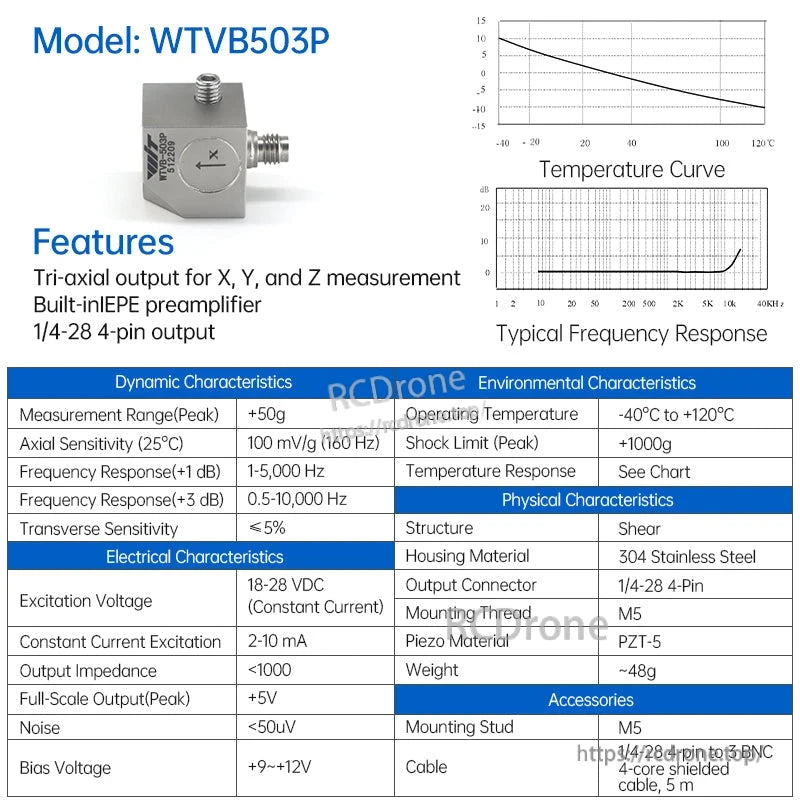

WTVB503P

إخراج ثلاثي المحاور لقياس X و Y و Z
مضخم صوت مدمج IEPE
إخراج 1/4-28 4 دبابيس

نطاق القياس (ذروة)	+50g
حساسية محورية (25°C)	100 مللي فولت/ج (160 هرتز)
استجابة التردد (+1 ديسيبل)	1-5,000 هرتز
استجابة التردد (+3 ديسيبل)	0.5-10,000 هرتز
حساسية عرضية	≤5%
جهد الإثارة	18-28 فولت تيار مستمر (تيار ثابت)
إثارة تيار ثابت	2-10 مللي أمبير
مقاومة الخرج	<1000
خرج كامل المقياس (ذروة)	+5 فولت
ضوضاء	<50 ميكروفولت
جهد الانحياز	+9~+12 فولت
درجة حرارة التشغيل	-40°C إلى +120°C
حد الصدمة (ذروة)	+1000 ج
استجابة درجة الحرارة	انظر الرسم البياني
الهيكل	قص
مادة الهيكل	304 فولاذ مقاوم للصدأ
موصل الخرج	1/4-28 4 دبابيس
تركيب الخيط	M5
مادة بيزو	PZT-5
الوزن	~48غ
دراسة التركيب	M5
كابل	كابل محمي 1/4-28 4-pin إلى 3 BNC 4-core، 5 م

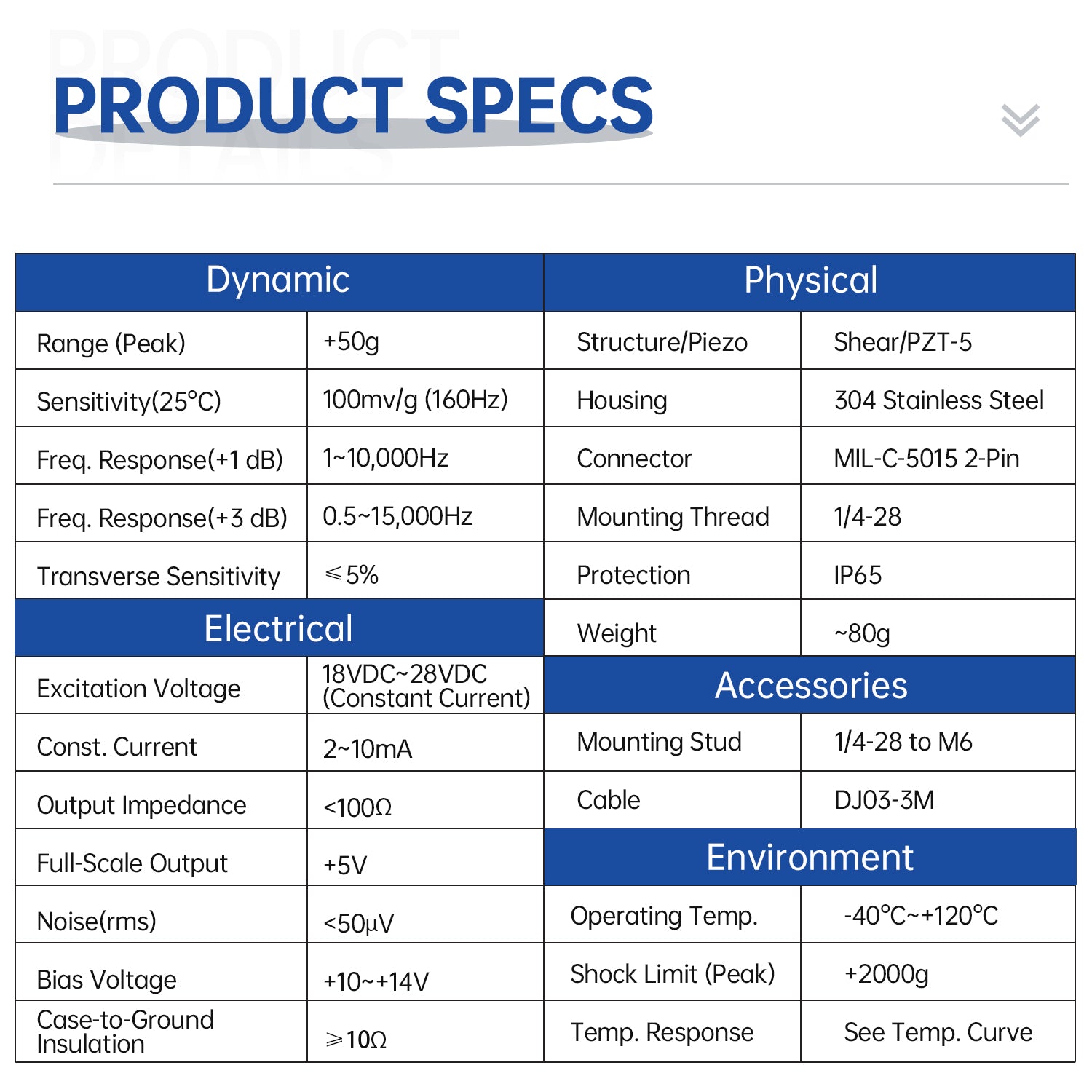

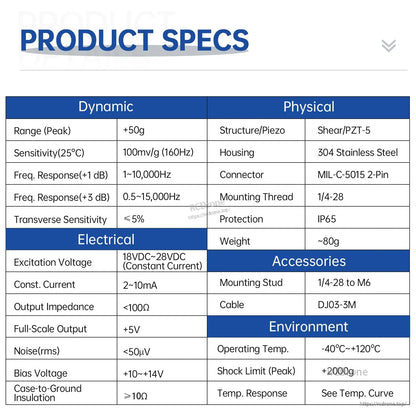

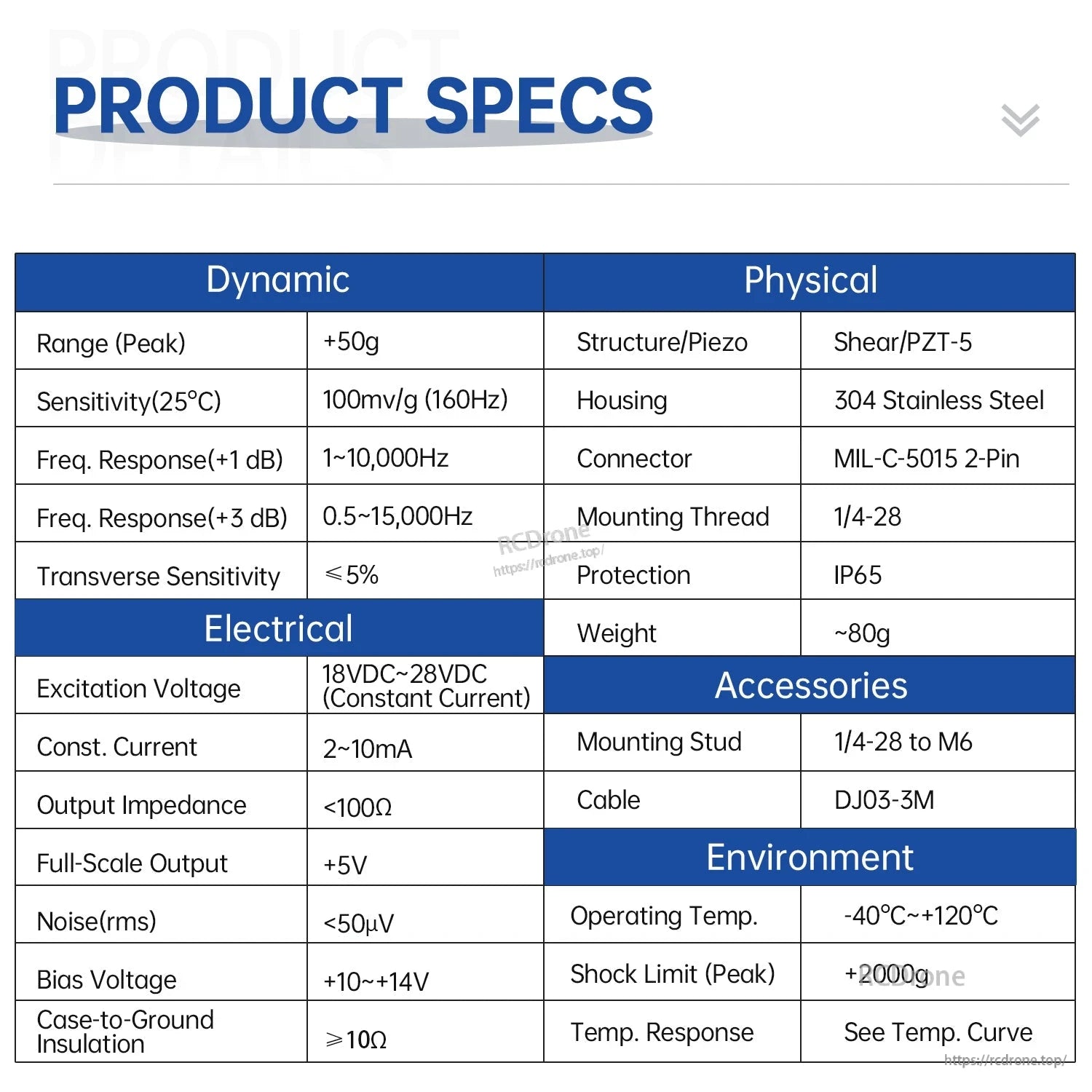

مواصفات مستشعر IEPE (MIL-C-5015 2-Pin / تكوين IP65 موضح)

النطاق (ذروة)	+50غ
الحساسية (25°C)	100mv/g (160Hz)
التردداستجابة تردديّة (+1 ديسيبل)	1~10,000Hz
استجابة التردد (+3 ديسيبل)	0.5~15,000Hz
حساسية عرضية	≤ 5%
هيكل/بيزو	قص/بي زد تي-5
هيكل	304 فولاذ مقاوم للصدأ
موصل	MIL-C-5015 2-Pin
خيط التركيب	1/4-28
حماية	IP65
الوزن	~80غ
جهد الإثارة	18VDC~28VDC (تيار ثابت)
ثابت.Current	2~10mA
مقاومة الخرج	<100Ω
خرج كامل المقياس	+5V
الضوضاء (rms)	<50μV
جهد الانحياز	+10~+14V
درجة حرارة التشغيل	-40°C~+120°C
حد الصدمة (ذروة)	+2000g
استجابة درجة الحرارة	انظر منحنى درجة الحرارة
دراسة التركيب	1/4-28 إلى M6
كابل	DJ03-3M

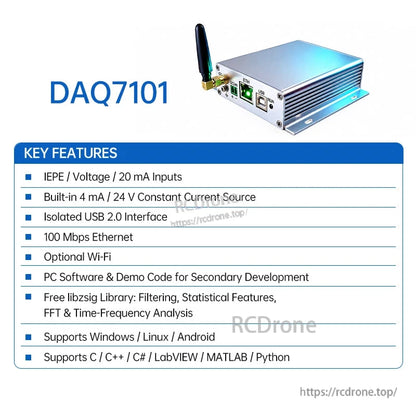

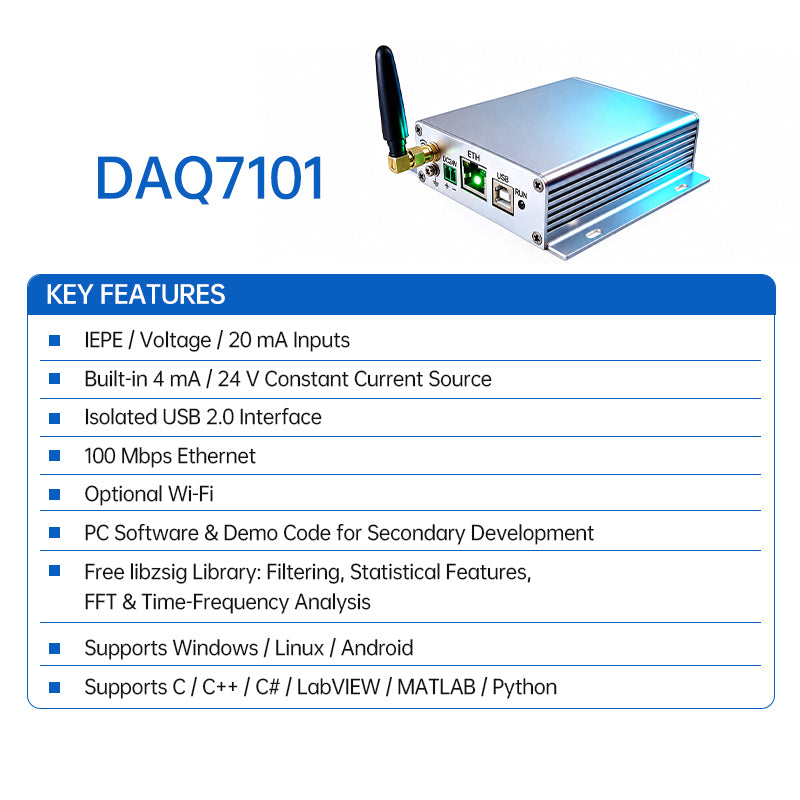

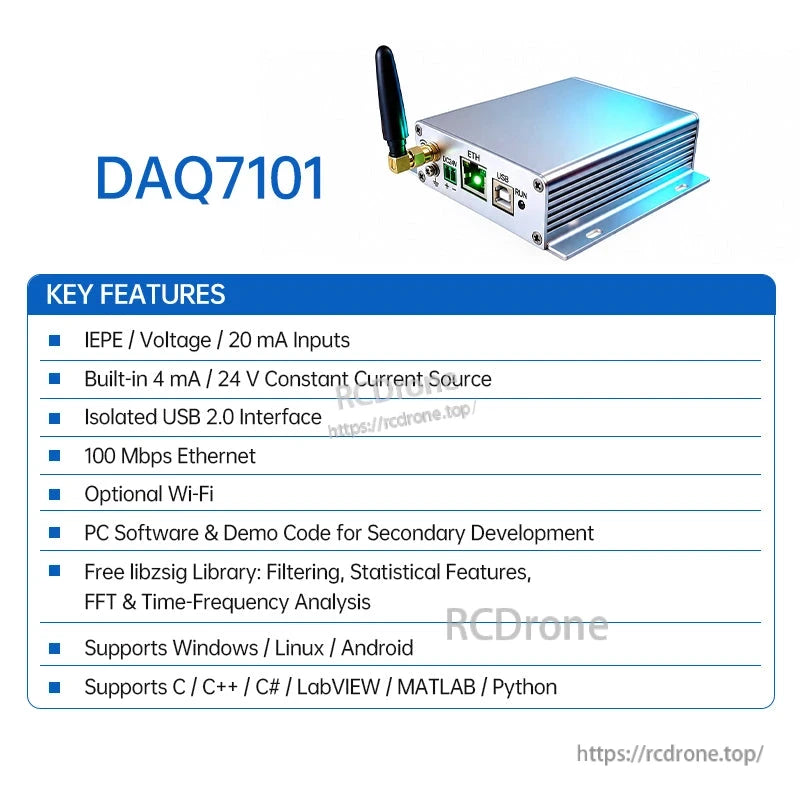

الميزات الرئيسية لـ DAQ7101

مدخلات IEPE / جهد / 20 مللي أمبير
مصدر تيار ثابت مدمج 4 مللي أمبير / 24 فولت
USB معزول 2.0 واجهة
100 ميجابت في الثانية إيثرنت
واي فاي اختياري
برنامج الكمبيوتر & رمز العرض للتطوير الثانوي
مكتبة libzsig مجانية: تصفية، ميزات إحصائية، FFT & تحليل الوقت-التردد
يدعم ويندوز / لينوكس / أندرويد
يدعم C / C++ / C# / LabVIEW / MATLAB / بايثون

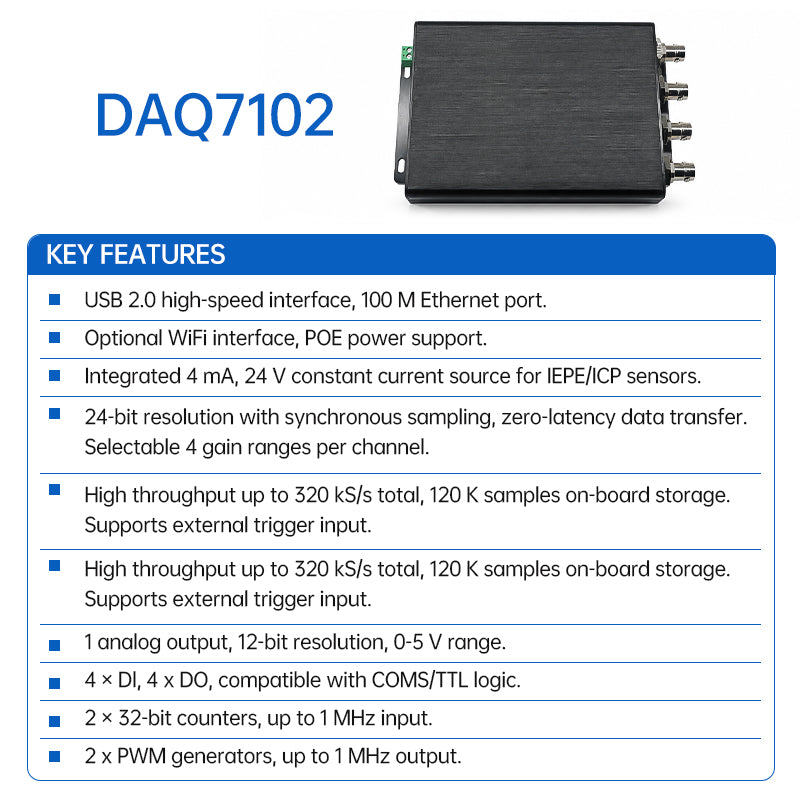

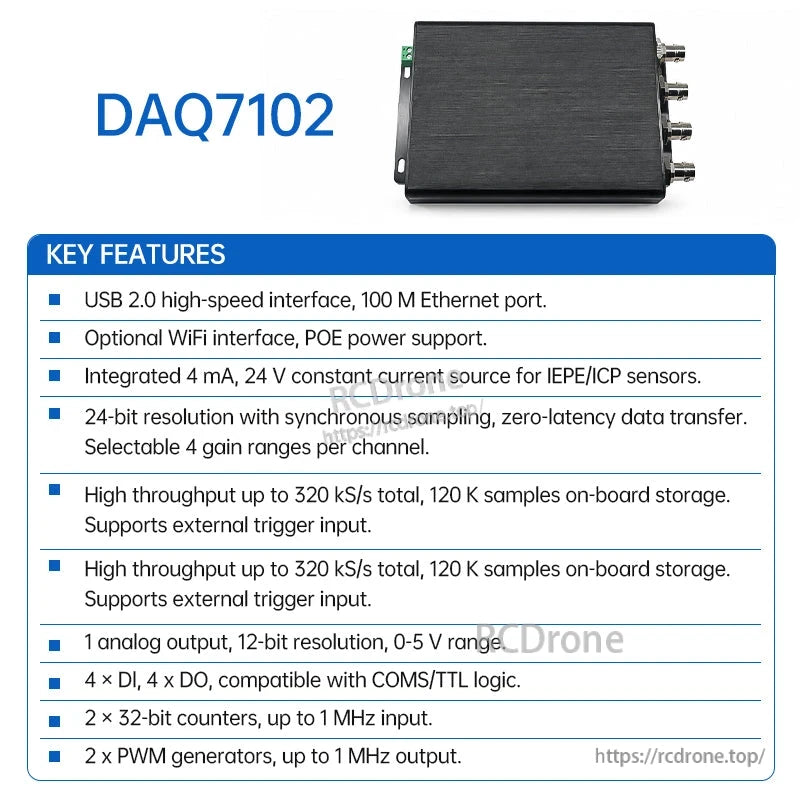

الميزات الرئيسية لجهاز DAQ7102

USB 2.0 واجهة عالية السرعة، منفذ إيثرنت 100 م
واجهة واي فاي اختيارية، دعم طاقة POE
مصدر تيار ثابت 4 مللي أمبير، 24 فولت مدمج لمستشعرات IEPE/ICP
دقة 24 بت مع أخذ عينات متزامنة، نقل بيانات بدون تأخير
4 نطاقات كسب قابلة للاختيار لكل قناة
معدل نقل عالٍ يصل إلى 320 kS/s إجمالي، 120 كعينة تخزين على اللوحة؛ يدعم إدخال الزناد الخارجي
1 مخرج تناظري، دقة 12 بت، نطاق 0-5 فولت
4 x DI، 4 x DO، متوافق مع منطق COMS/TTL
2 x عدادات 32 بت، حتى 1 ميجاهرتز إدخال
2 x مولدات PWM، حتى 1 ميجاهرتز إخراج
